Reemplazo de la placa madre del CFS-C

En esta guía vas a encontrar los pasos detallados para cambiar la placa madre de tu CFS-C. Es un procedimiento sencillo que podés hacer vos mismo siguiendo estas instrucciones para asegurar el correcto funcionamiento de tu equipo. Herramien…

En esta guía vas a encontrar los pasos detallados para cambiar la placa madre de tu CFS-C. Es un procedimiento sencillo que podés hacer vos mismo siguiendo estas instrucciones para asegurar el correcto funcionamiento de tu equipo.

Herramientas

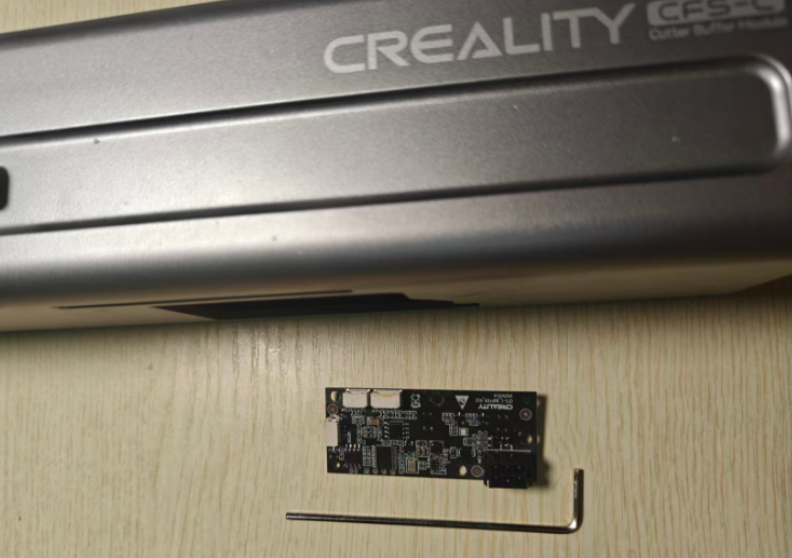

Llave M2 y una placa madre nueva.

Pasos para el reemplazo

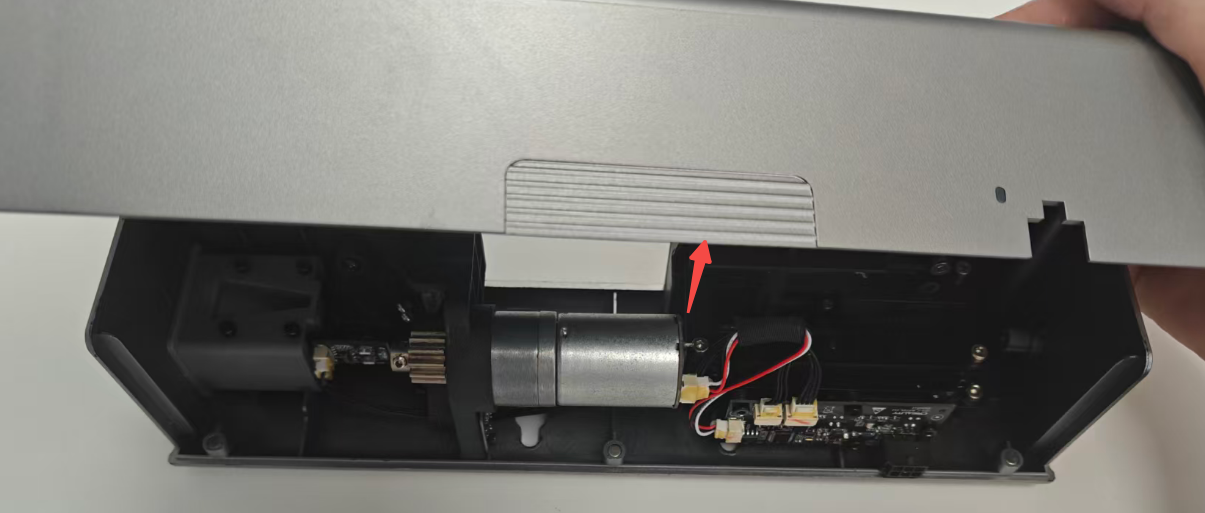

Paso 1: Abrí la carcasa magnética hacia arriba.

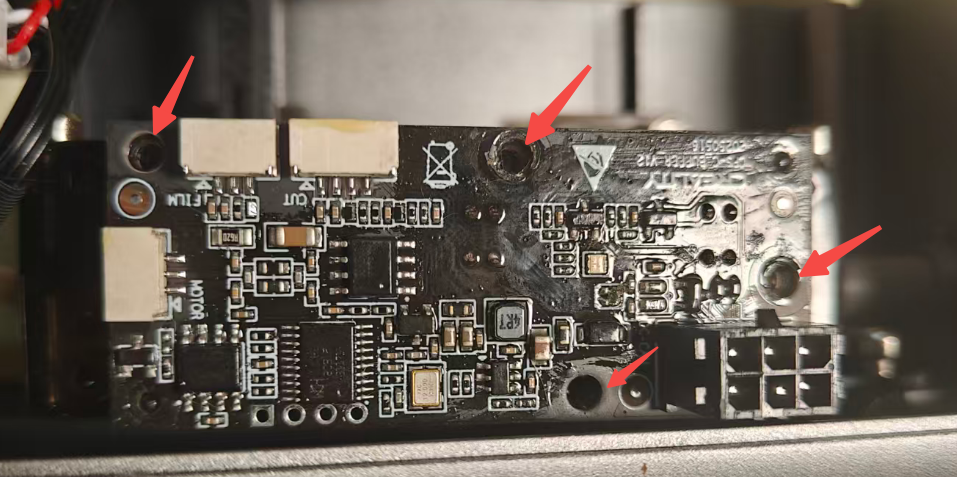

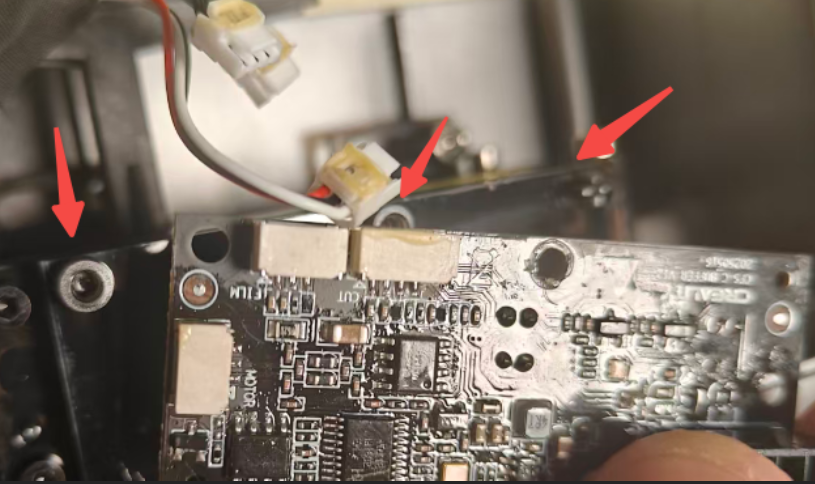

Paso 2: Desconectá los tres cables de la placa madre en secuencia; usá la llave hexagonal M2 para sacar los cuatro tornillos de fijación uno por uno.

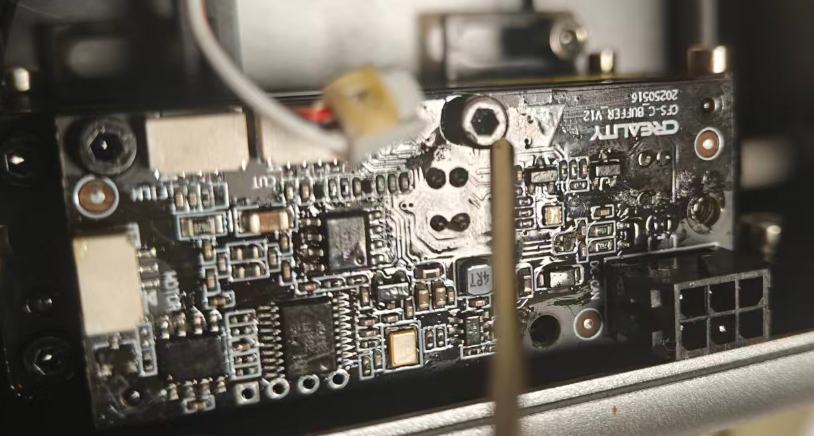

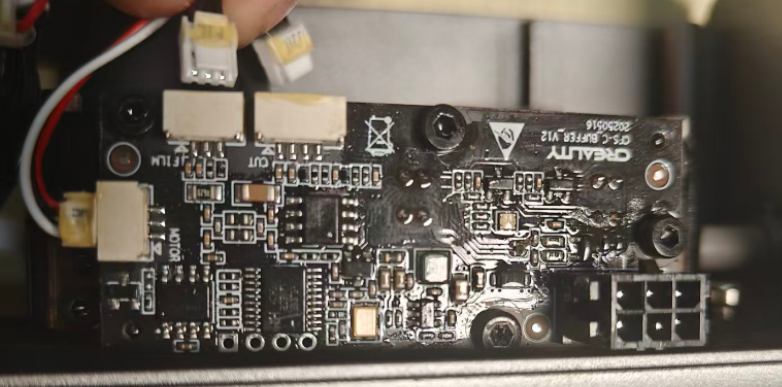

Paso 3: Alineá los orificios de montaje para instalar la nueva placa madre y ajustá los tornillos de fijación M2 en orden.

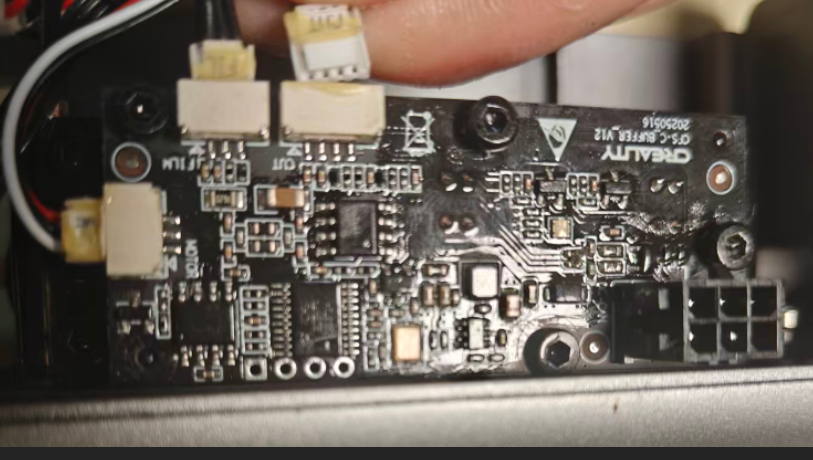

Paso 4: Conectá los tres cables de la placa madre y cerrá la carcasa magnética.

Recordatorio amable

Si todavía no pudiste resolver el problema después de seguir los pasos de este documento, o si tenés alguna dificultad durante el proceso, podés hacer clic en el soporte online en la esquina derecha de la página de la wiki para contactar a nuestro equipo de posventa y recibir más ayuda.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
