Reemplazo del tubo PTFE del buffer de corte del CFS-C

Si notás problemas en la carga de filamento de tu unidad CFS, puede que sea momento de renovar los componentes internos. En esta guía te explicamos cómo cambiar el tubo PTFE del buffer de corte del CFS-C de manera sencilla. Seguí estos paso…

Si notás problemas en la carga de filamento de tu unidad CFS, puede que sea momento de renovar los componentes internos. En esta guía te explicamos cómo cambiar el tubo PTFE del buffer de corte del CFS-C de manera sencilla. Seguí estos pasos para mantener tu impresora en perfectas condiciones.

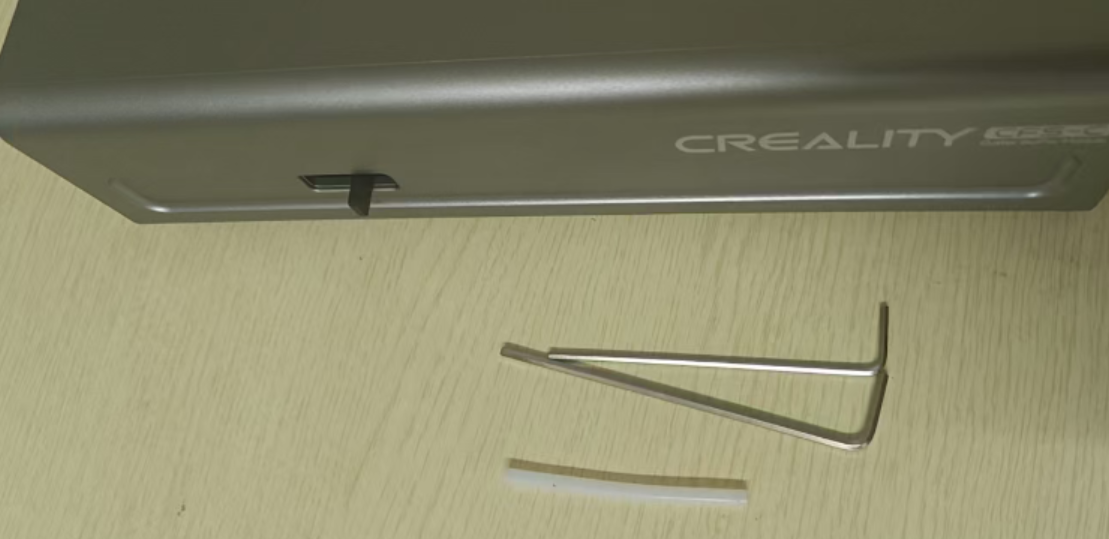

Herramientas necesarias

Tubo PTFE de 6 cm
Llave Allen H2
Llave Allen H2.5

Pasos para el reemplazo

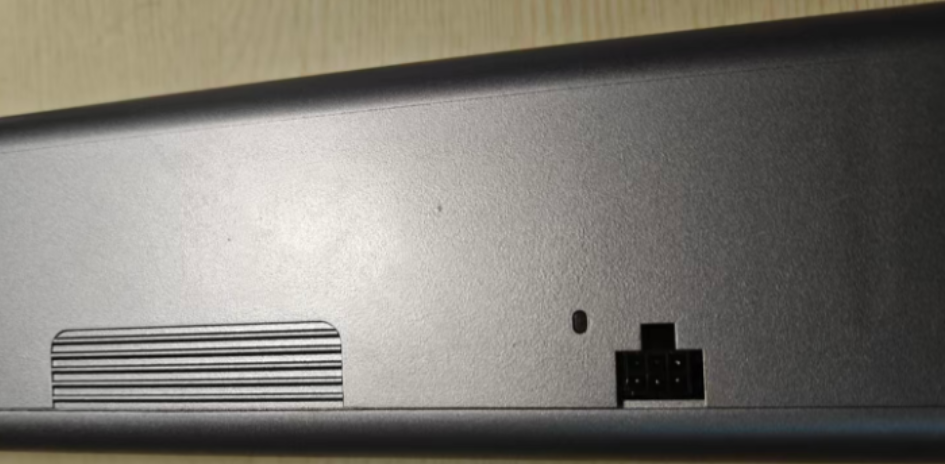

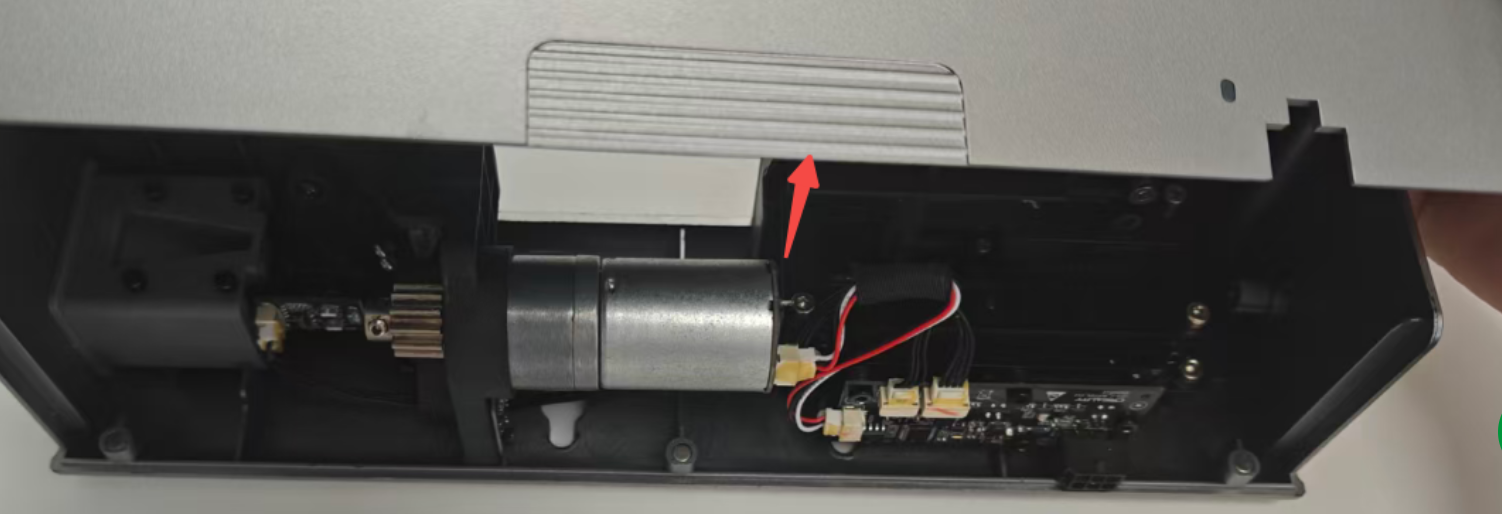

1. Después de apagar la máquina, tenés que retirar el módulo del buffer de corte de la impresora y después abrir la carcasa magnética hacia arriba.

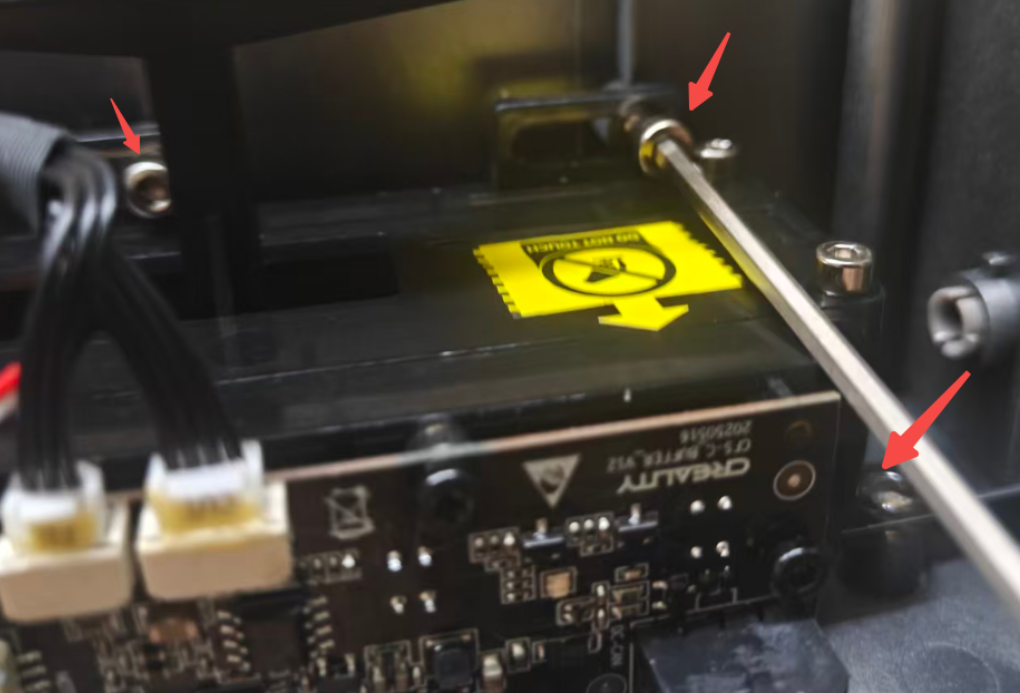

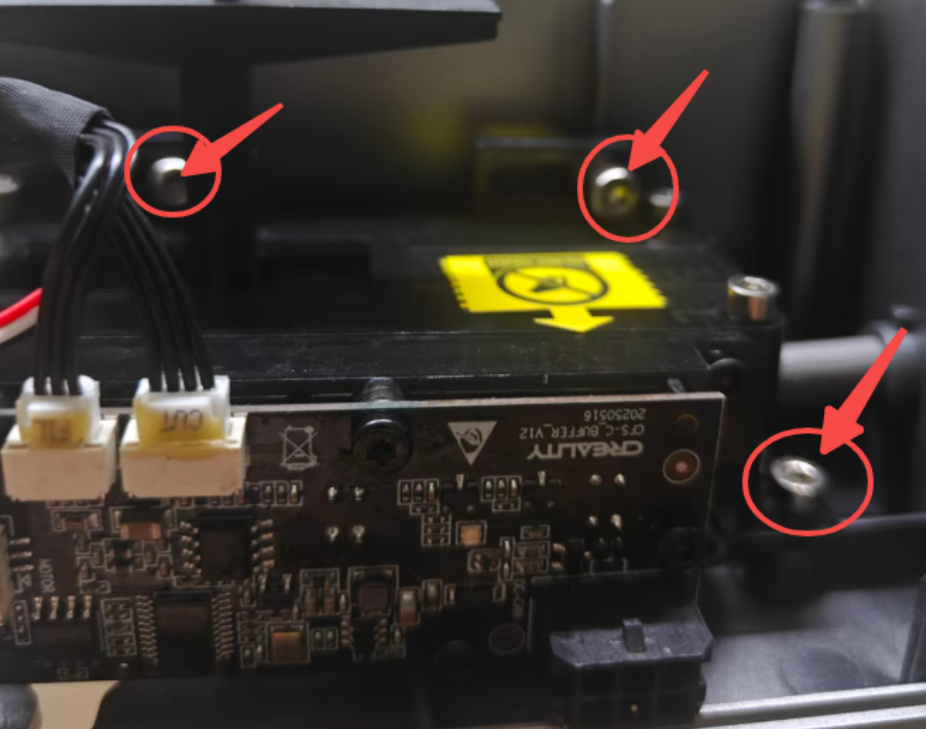

2. Usá la llave Allen H2.5 para sacar los 3 tornillos de fijación como se muestra en la siguiente imagen.

Nota: Al reemplazar el tubo PTFE del buffer de corte, no agarres la placa principal que está en la parte superior del buffer para evitar daños.

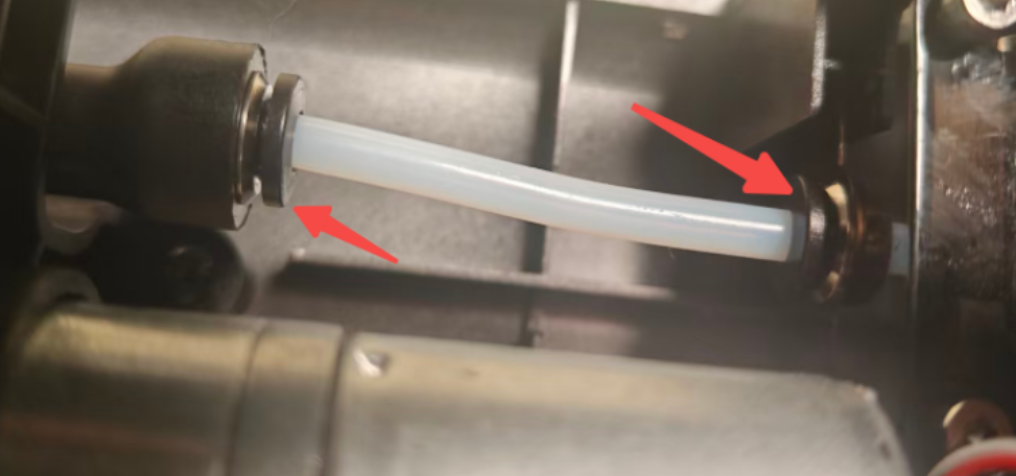

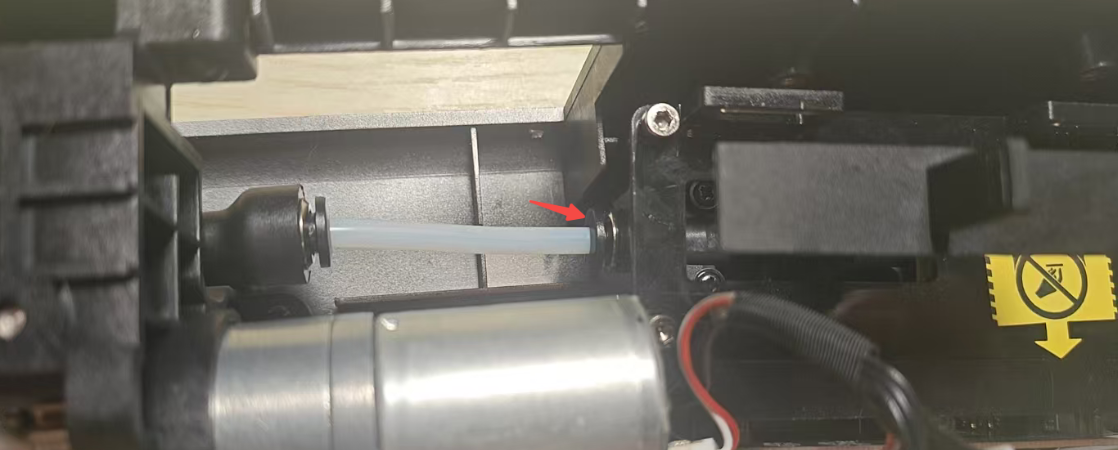

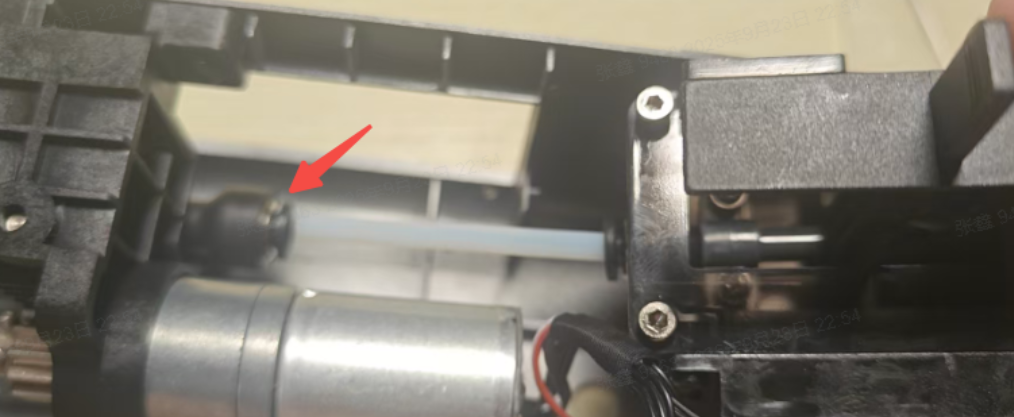

3. Presioná el conector del tubo y tirá del tubo PTFE hacia afuera. Después, insertá el nuevo tubo PTFE en el conector y ajustá los tres tornillos de fijación en secuencia.

4. Volvé a colocar la tapa superior magnética.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
