Mantener los tubos de PTFE en buen estado es fundamental para que el filamento corra sin problemas durante la impresión. En esta guía te explicamos cómo detectar el desgaste y los pasos necesarios para cambiarlos según cada tramo del sistema de tu CFS.
Ciclo de mantenimiento del tubo de PTFE del CFS
Con una frecuencia de uso normal, te recomendamos cambiar el tubo de PTFE cada dos meses para asegurar que la carga y retracción del filamento funcionen bárbaro en cualquier situación. Si solés usar materiales abrasivos, como filamentos reforzados con fibra, lo mejor es que lo revises todos los meses y lo cambies apenas veas un desgaste evidente.
Mantenimiento del tubo de PTFE
El tubo de PTFE es un consumible que se va desgastando con el tiempo por la fricción del filamento. Es clave que chequees regularmente su estado durante el mantenimiento de rutina. Si no cambiás un tubo gastado a tiempo, puede causar problemas en la alimentación o incluso atascos en el CFS. Los tubos usados en el CFS son de 4*2,5 mm.
A continuación, te mostramos los lugares donde suele haber más desgaste y cómo hacer el mantenimiento y el reemplazo correspondiente.

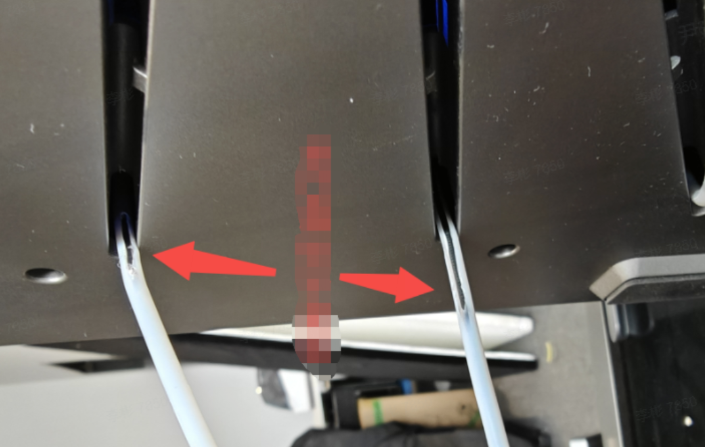

Reemplazo del tubo de PTFE
Herramientas necesarias
El tubo de PTFE recomendado tiene un diámetro interno de 2,5 mm y un diámetro externo de 4 mm. No te aconsejamos usar tubos de otras medidas, ya que si el diámetro interno es más chico, la fricción aumenta y te puede tirar errores durante la carga o retracción.
- Para cambiar el tubo en la entrada (inlet): tené preparados 4 tubos de PTFE nuevos de 60 mm (SKU: 4004200027, incluidos).
- Para el tramo entre la entrada y la salida del hub: necesitás 2 tubos de 200 mm (canales centrales 2/3) y 2 de 230 mm (canales laterales 1/4) (SKU: 4004200027, incluidos).
- Para el tramo que va de la salida del hub al buffer, y del buffer a la entrada de la K2 Plus: prepará un tubo de 400 mm (500 mm para máquinas de la primera tanda) y uno de 300 mm (400 mm para la primera tanda) (SKU: 4004200027, incluidos).
- Para el tramo desde la entrada de la K2 Plus hasta el extruder: usá un tubo nuevo de 680 mm (SKU: 4004200027, incluidos).
Nota: Antes de meter mano en la impresora o en el CFS, por favor apagá el equipo y desenchufalo para evitar cortocircuitos que dañen la electrónica o pongan en riesgo tu seguridad. También confirmá que el hotend y la cama estén fríos para no quemarte. Si necesitás trabajar con temperatura, usá guantes resistentes al calor para trabajar tranquilo.

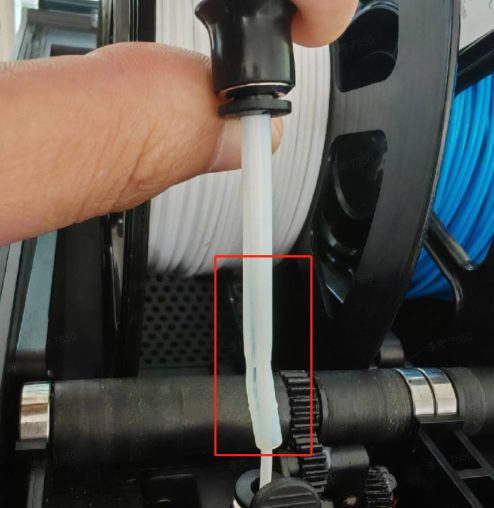

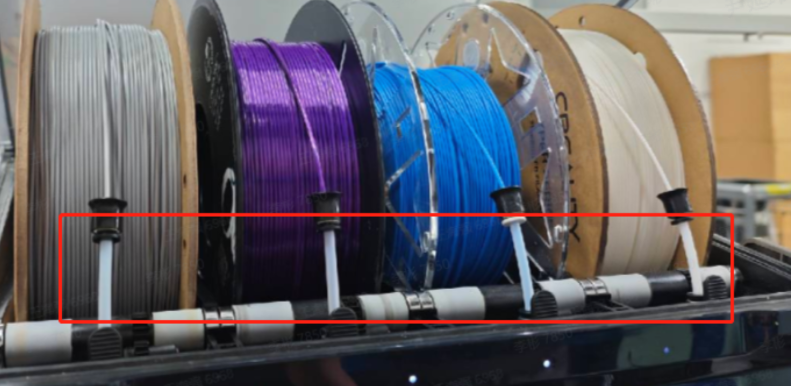

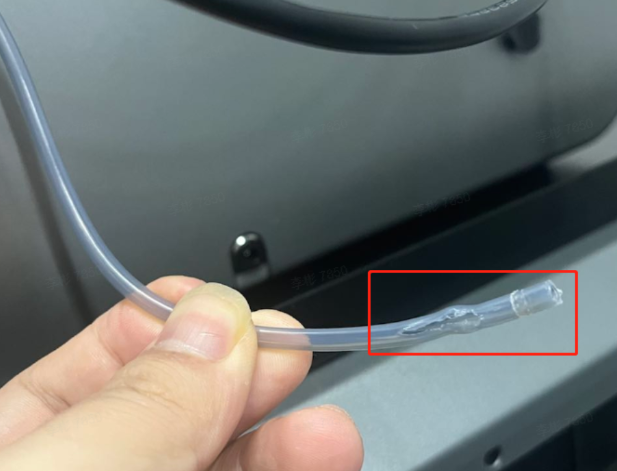

Daño en el tubo de entrada (inlet)
Pasos para el reemplazo

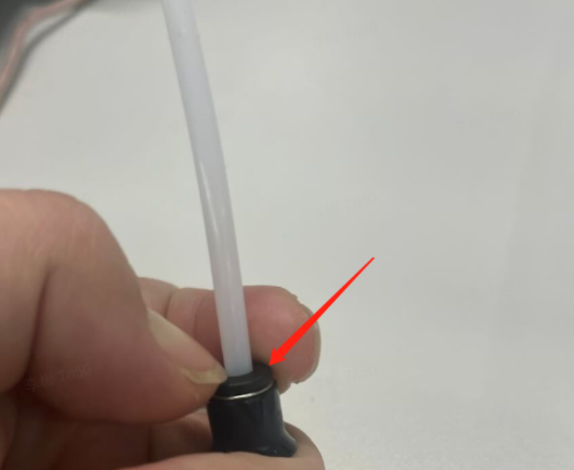

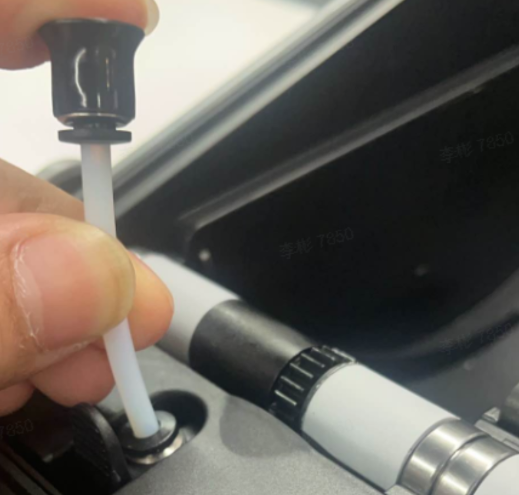

- Presioná el conector neumático y sacá el tubo de PTFE.

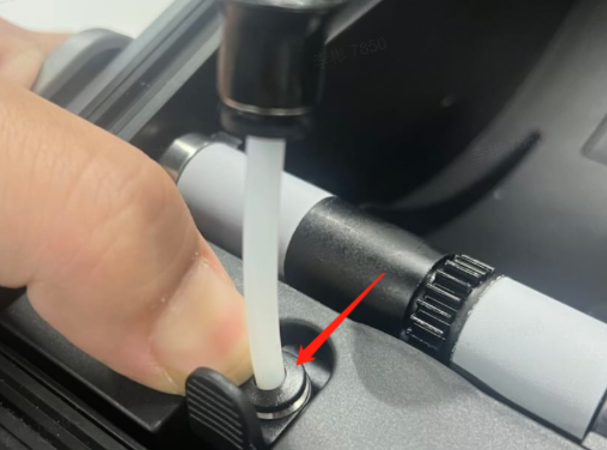

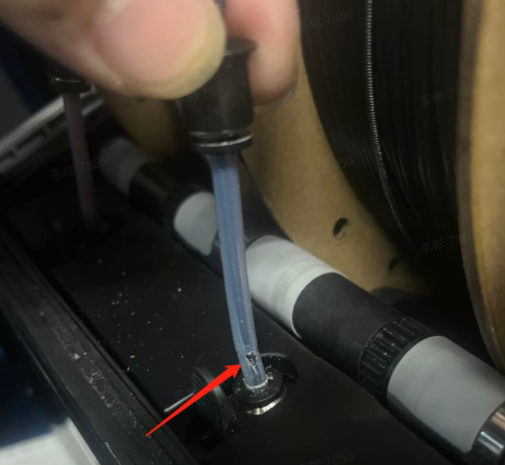

- Presioná el conector del otro extremo de la entrada y retirá el tramo que tenés que cambiar.
- Poné el tubo nuevo, instalá el conector neumático e insertalo en el módulo de alimentación para terminar.

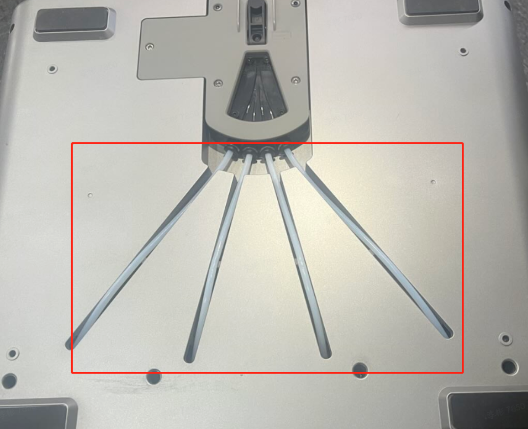

Daño en el tubo entre la entrada y la salida del hub
Pasos para el reemplazo
Fijate en la guía "Replace CFS Hub Teflon Tube".

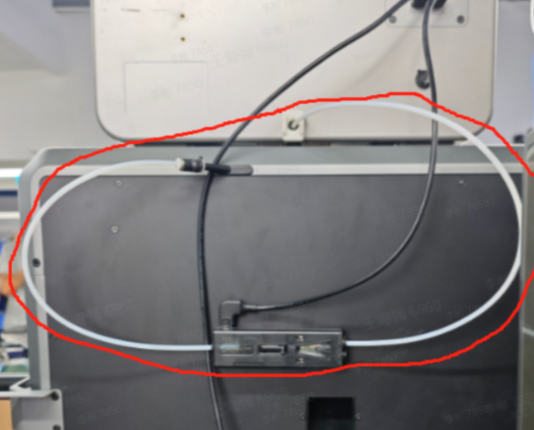

Daño en el tubo de la salida del hub al buffer, y del buffer a la máquina
Pasos para el reemplazo
- Presioná el botón en el conector de salida del hub y retirá el tubo.
- Después, presioná el conector neumático del lado de la máquina y sacalo.
- Presioná el conector neumático del lado derecho del buffer y tirá del tubo hacia afuera.
- Para sacar el tubo del lado izquierdo del buffer, usá dos dedos: con uno presioná la carcasa exterior y con el otro mové suavemente la palanca del buffer hacia la izquierda. Con la otra mano, sacá el tubo.
- Conectá los tubos nuevos de 300 mm y 400 mm en cada extremo del buffer (el más corto va entre el buffer y el conector de entrada de la K2 Plus; el más largo entre el buffer y la salida del hub).
- Conectá los otros extremos al conector de entrada de la K2 Plus y al conector de salida del hub.

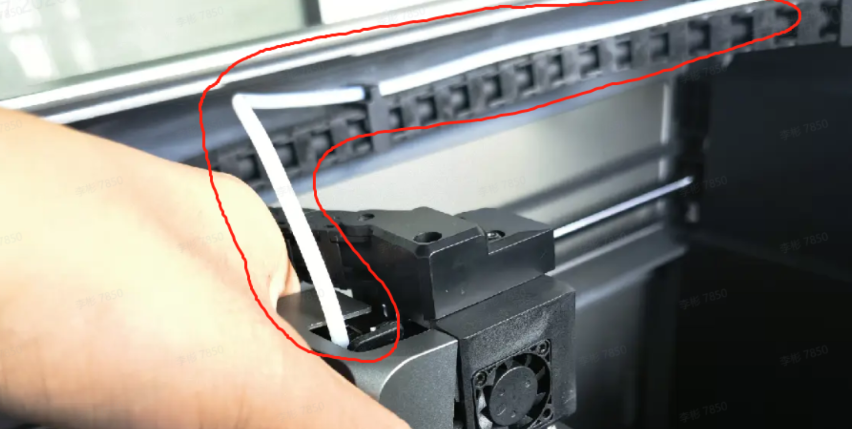

Daño en el tubo de PTFE de la entrada de la máquina K2 Plus
Pasos para el reemplazo
Fijate en la guía "Replace K2 Plus PTFE tube".
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
