Mirá cómo labura el sistema CFS. En esta guía te explicamos desde cómo se conecta a la impresora hasta cómo maneja el cambio automático de filamentos y el control de humedad para que no tengas problemas al imprimir.

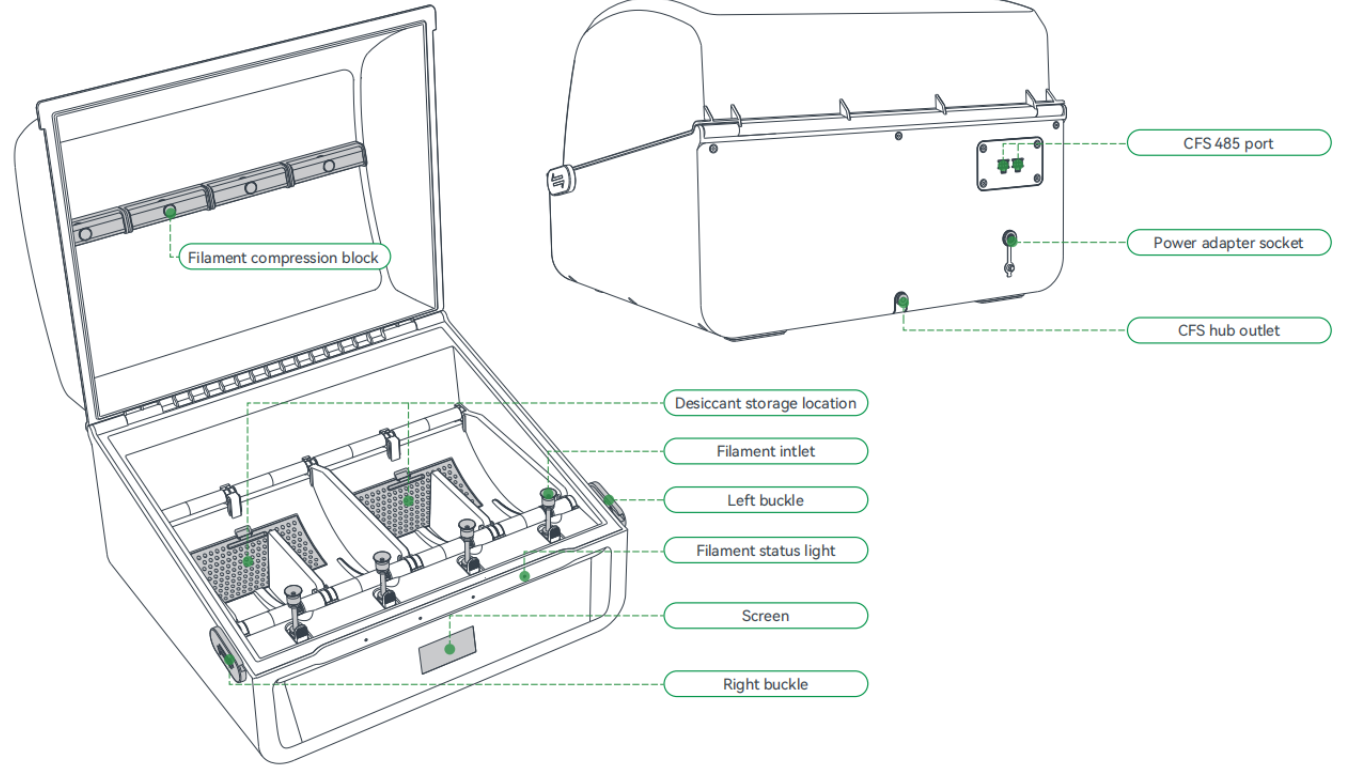

1. Sistema CFS

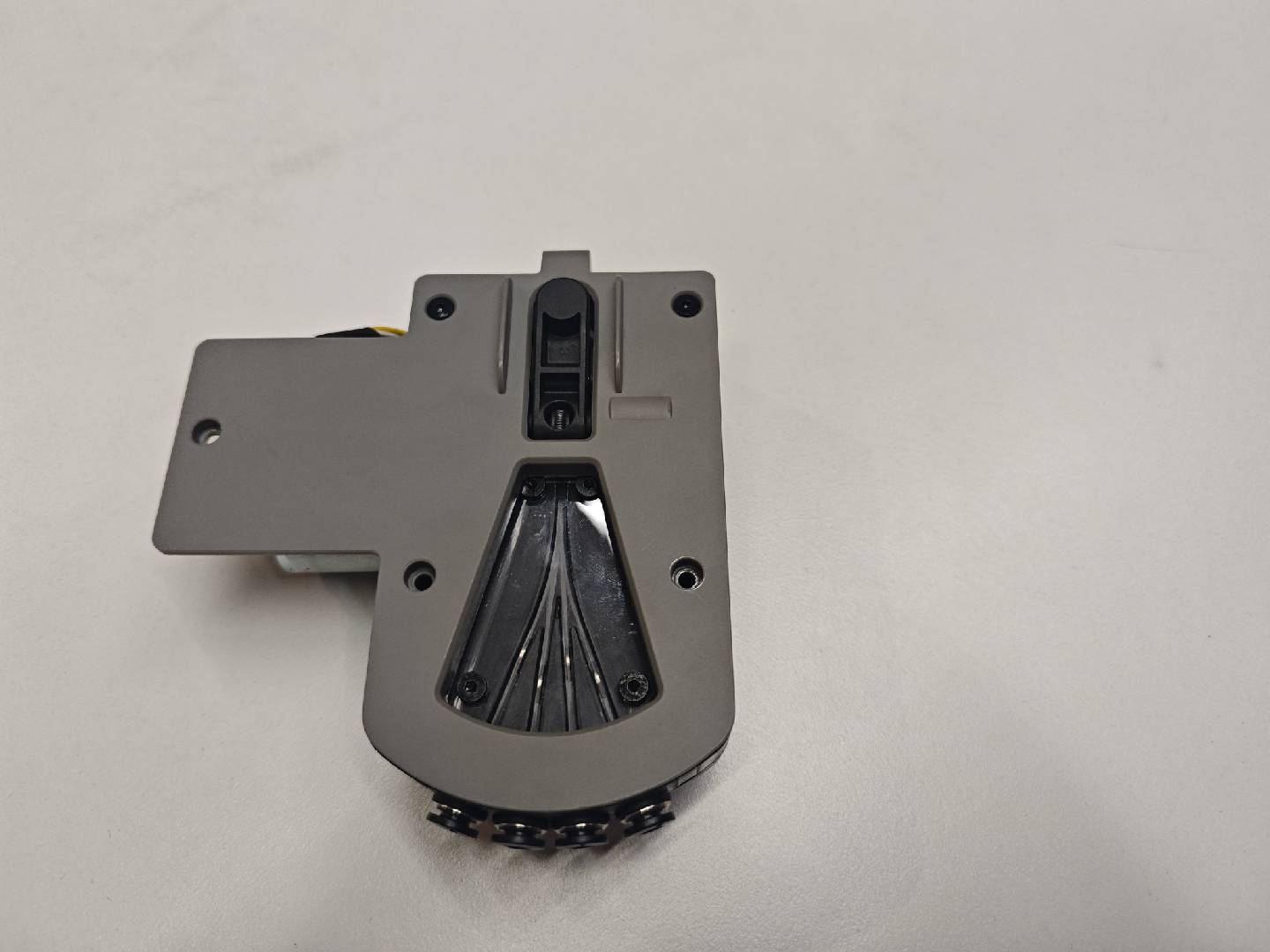

El sistema se compone de la entrada de filamento, el Hub, el Buffer, el Cutter y el extruder para gestionar todo el recorrido del material.

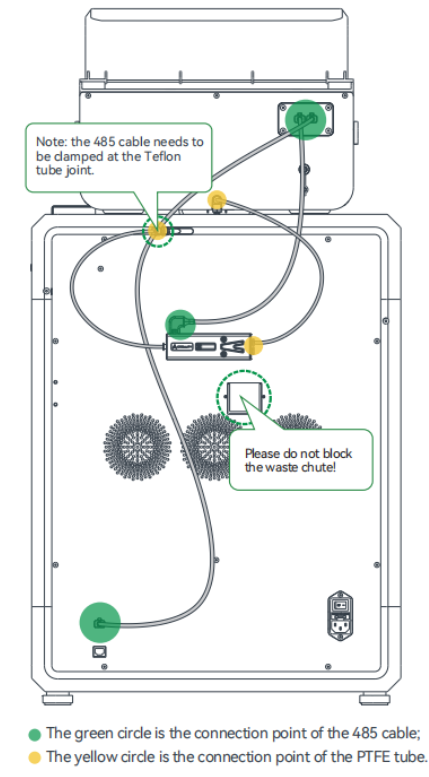

2. Cómo conecta el CFS con la impresora

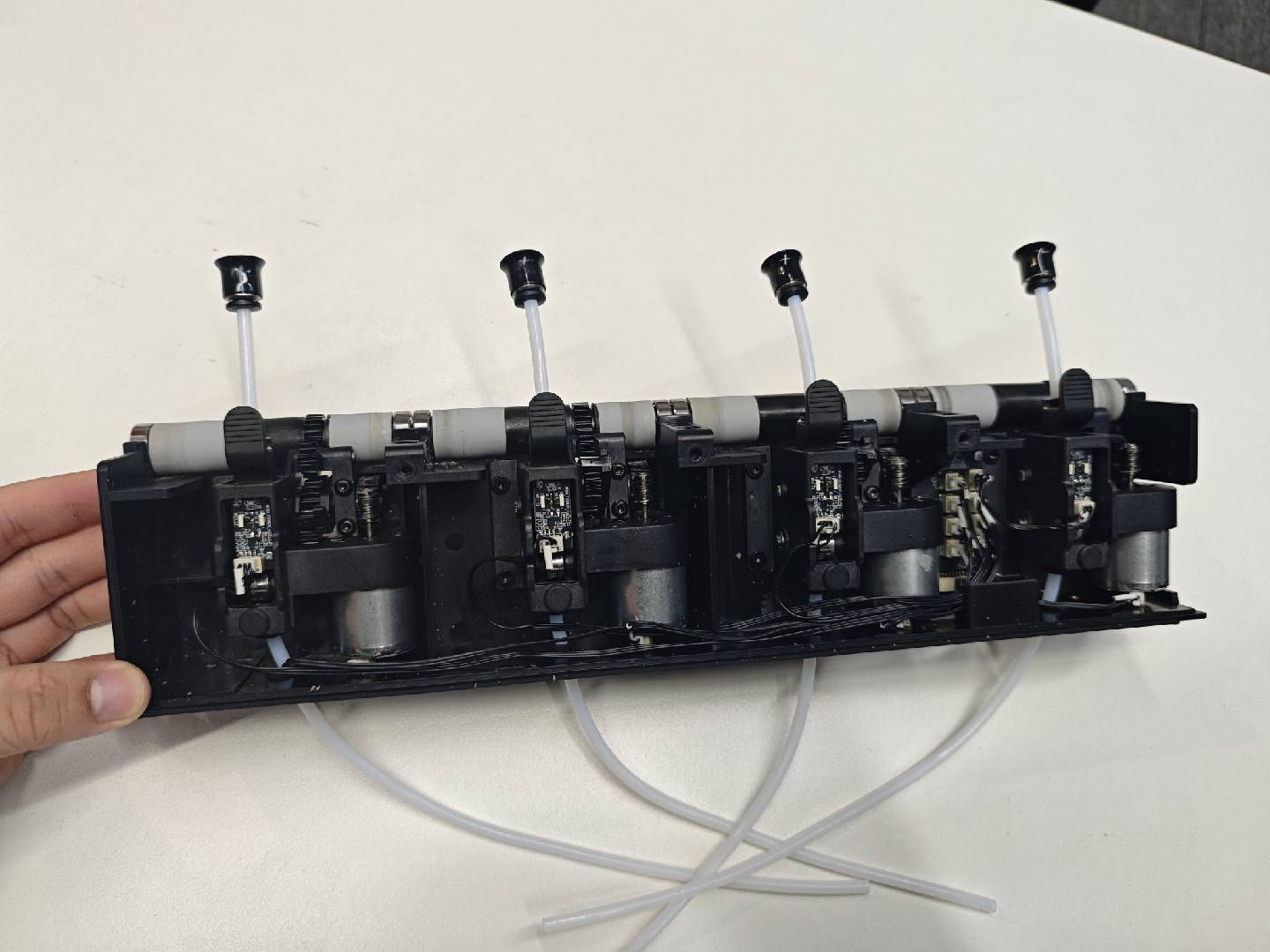

Pre-alimentación de filamento

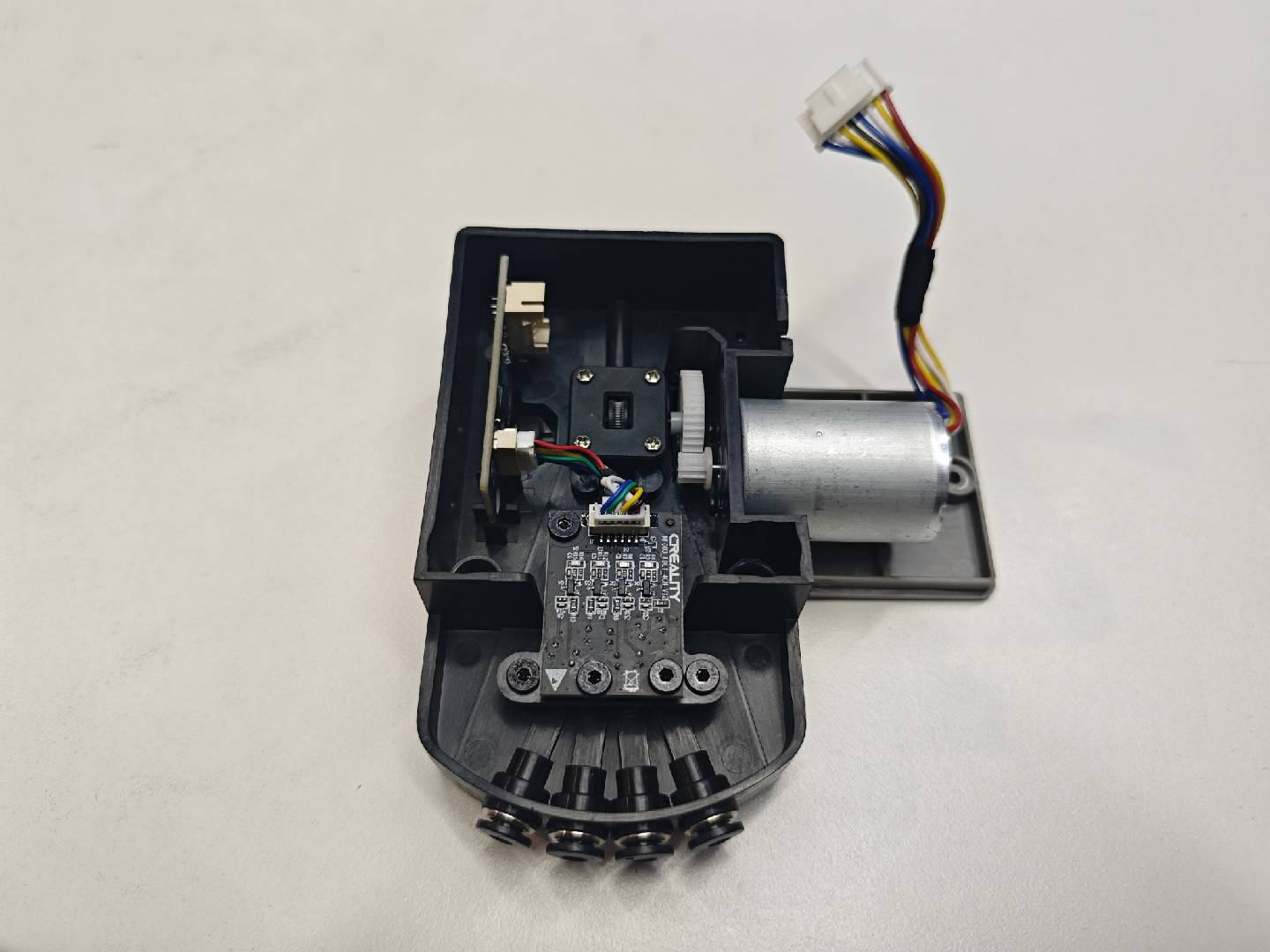

Cuando el CFS está en reposo y metés los filamentos, el alimentador los manda hasta el Hub. Una vez que el sensor del Hub los detecta, los tira un poco para atrás. Esto sirve para darte feedback de que entró bien y para tensar el filamento en el carrete, evitando que quede flojo.

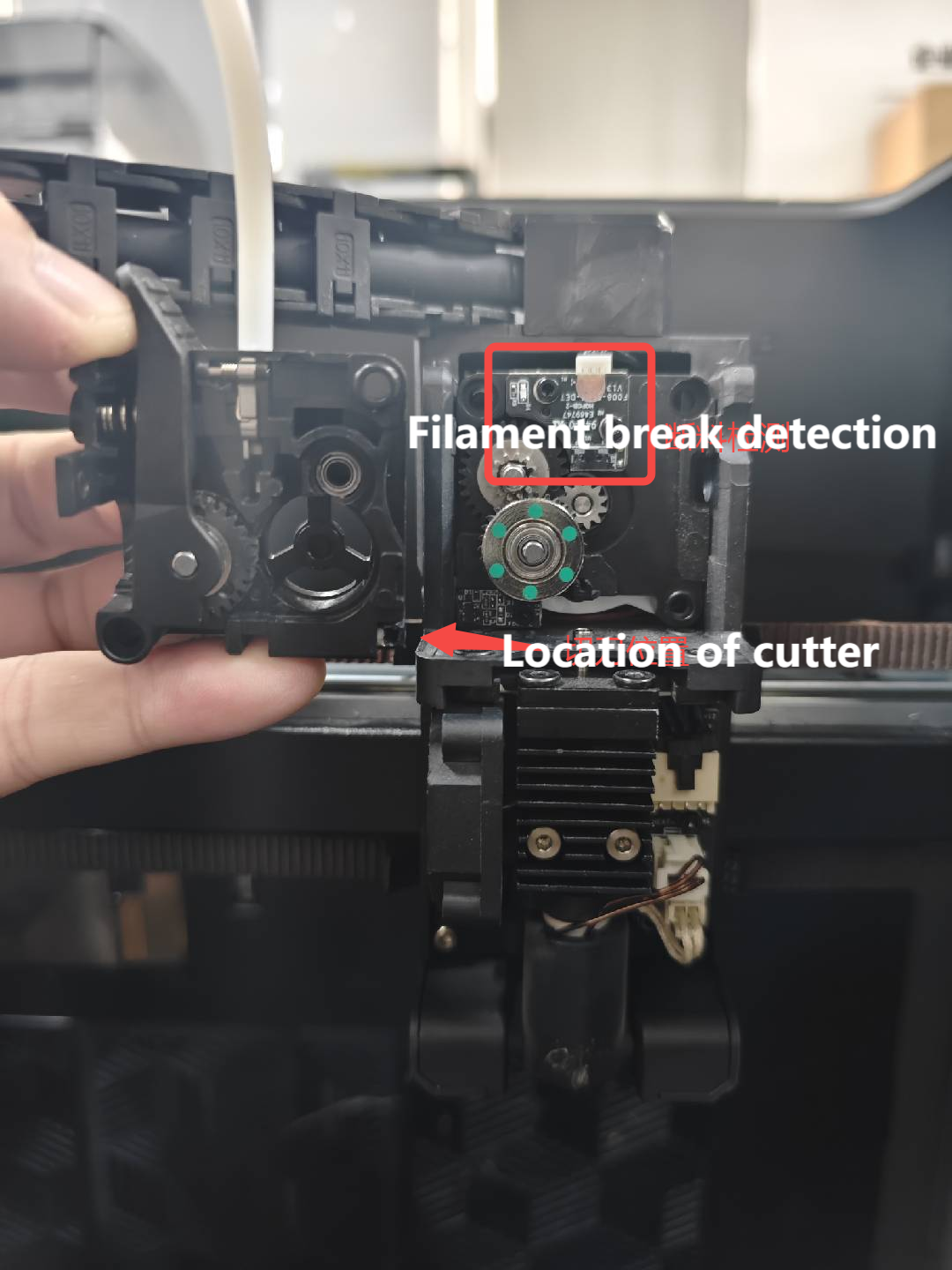

Detección de corte de filamento
En impresiones de un solo color, la lógica es la misma de siempre. Si el extruder detecta que no hay material, te avisa que se acabó. Si activaste la función de recarga, lo hace solo. En impresiones multicolor, si el filamento se acaba y ya salió del carrete hacia el CFS, la impresora purga el resto y cambia automáticamente al siguiente slot configurado. Te va a saltar un aviso en pantalla indicando que se está purgando el material viejo.
Automatic Refill (Recarga automática)
Si se te acaba el filamento en un slot, el sistema busca automáticamente otro que tenga las mismas propiedades (marca, tipo, color, temperatura de impresión, etc.). Acordate de configurar bien esta info antes de mandar a imprimir.

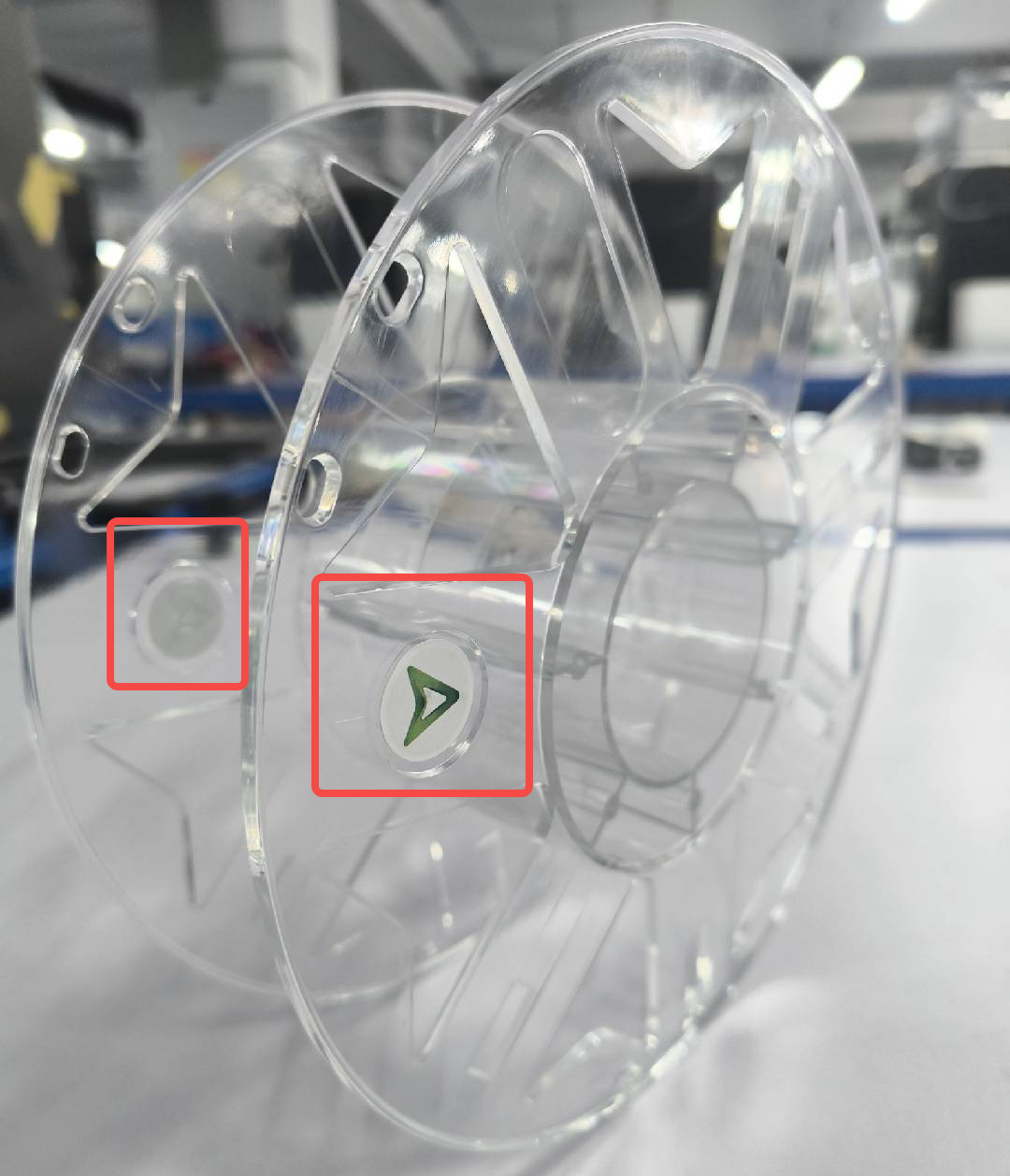

Reconocimiento por RFID

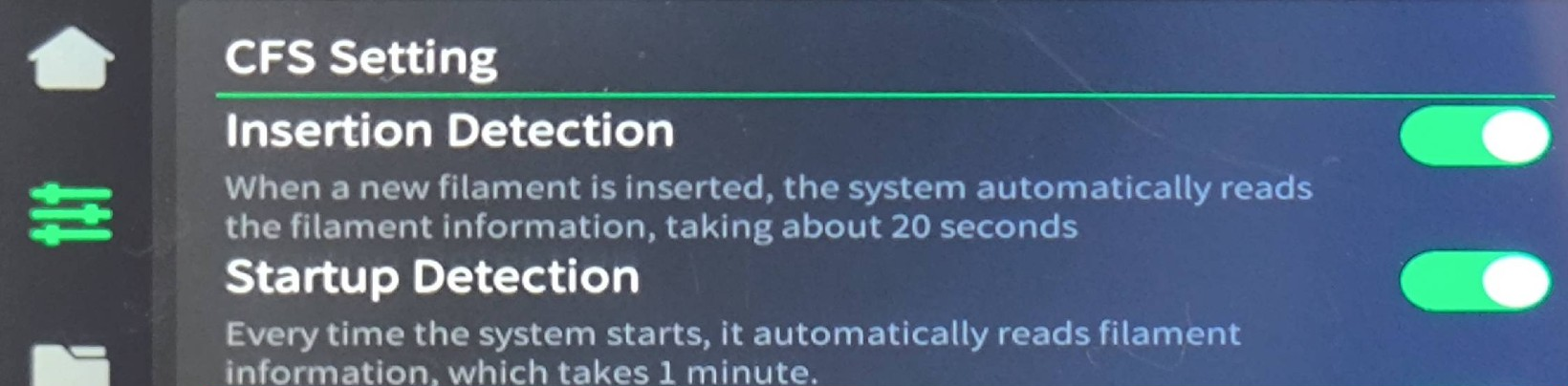

Los rollos oficiales de Creality traen etiquetas RFID. El CFS tiene placas que leen esta info mientras el carrete gira durante la pre-alimentación. Así saca el número de serie, el código del filamento, el valor del color y la longitud. Podés configurar que lea al insertar el rollo o al arrancar la máquina. También podés pedirle que lea manualmente desde la pantalla o el slicer.
Estimación de residuo

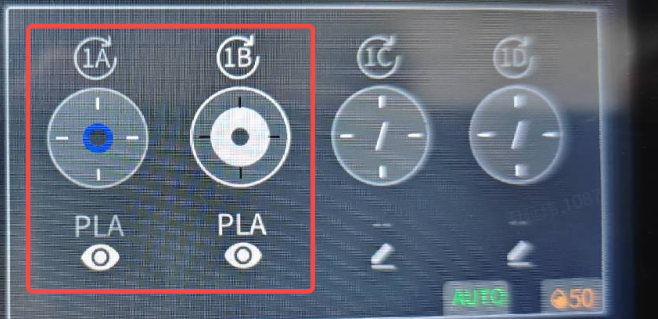

Gracias al RFID, el sistema calcula cuánto material queda en el carrete según las vueltas que da. Un rollo de 1kg completo arranca marcando 100% y va bajando.
Filament Mapping (Mapeo de filamento)
Si mandás una tarea multicolor y no tenés cargado el color exacto, el sistema matchea el modelo con el color más parecido que encuentre dentro del CFS.

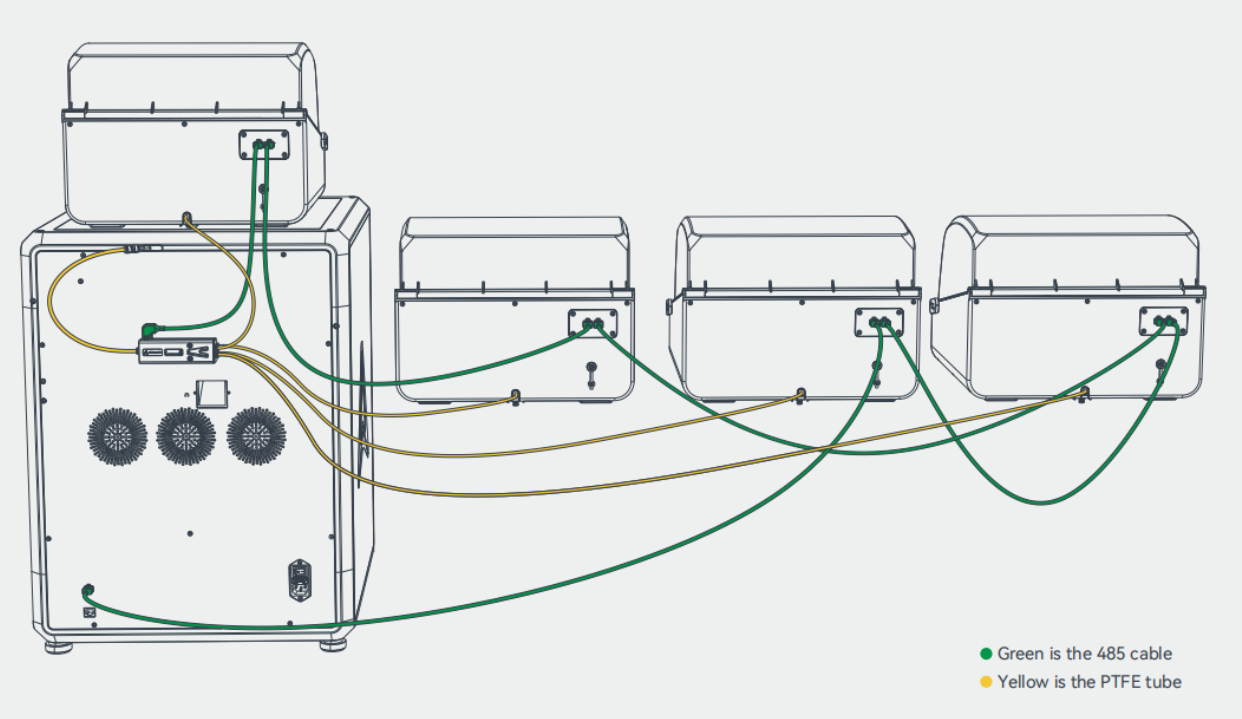

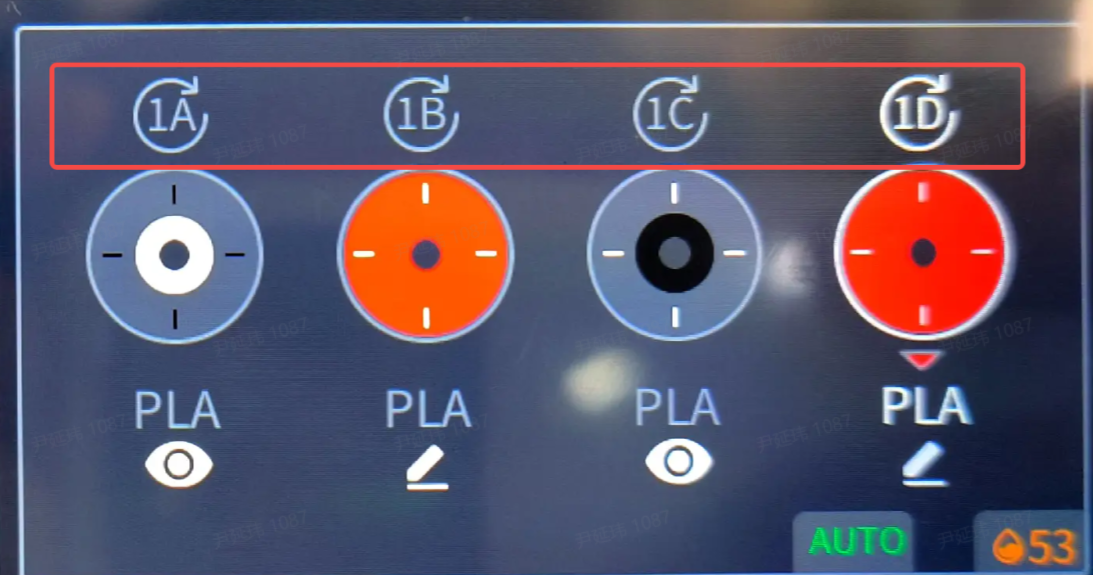

Sistema de Temperatura/Humedad y numeración de CFS
El CFS viene con sensores de alta precisión que podés chequear en la pantalla. Si conectás varios, se numeran a la derecha para que no te confundas. En la interfaz de la K2 Plus tenés los rangos de humedad recomendados. Abajo de los slots tenés lugar para poner desecante; fijate de cambiarlo seguido porque si se satura deja de absorber.
Flujo de trabajo del CFS
Reemplazo de filamento (Carga y Descarga)
Para cargar, el alimentador empuja el filamento hasta el Hub y de ahí el motor del Hub lo manda al extruder. Para descargar, el alimentador hace girar el carrete mientras el motor del Hub tira para atrás hasta que el filamento regresa al CFS.
Alimentación automática

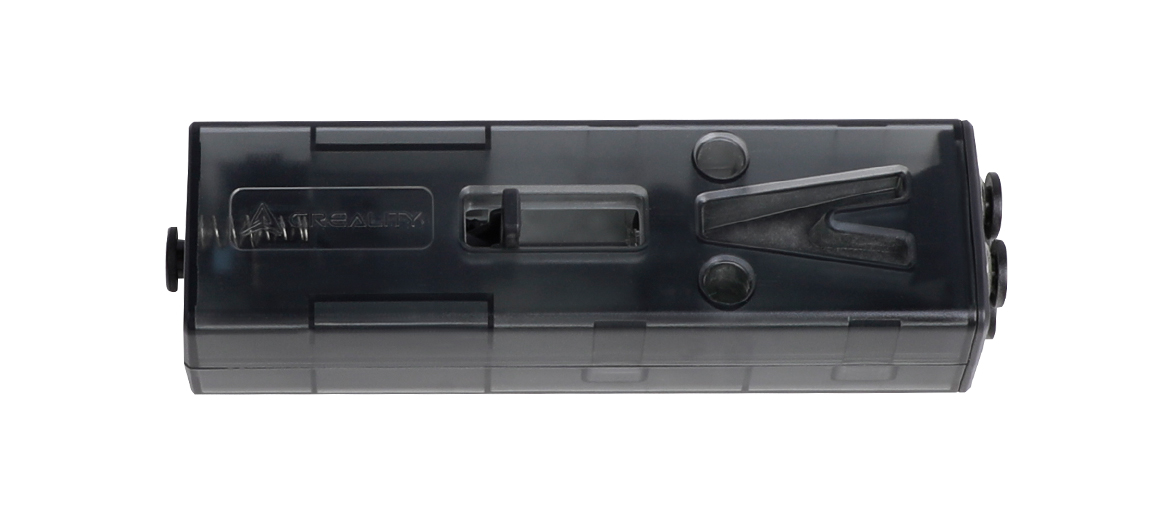

Una vez que el filamento llega al extruder y empieza a salir, el buffer ayuda a regular la tensión. Si el sistema siente resistencia, el slider del buffer se mueve hacia la derecha para compensar y ayudar a que el flujo sea constante.
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
