Reemplazo de la entrada de filamento del CFS

Si la entrada de filamento de tu unidad CFS está fallando o se desgastó por el uso, acá tenés los pasos para cambiarla de forma sencilla. Es un procedimiento rápido que te va a permitir dejar el sistema como nuevo para seguir imprimiendo si…

Si la entrada de filamento de tu unidad CFS está fallando o se desgastó por el uso, acá tenés los pasos para cambiarla de forma sencilla. Es un procedimiento rápido que te va a permitir dejar el sistema como nuevo para seguir imprimiendo sin problemas.

1. Herramientas

Para este trabajo vas a necesitar una llave Allen en L y el repuesto de la entrada de filamento correspondiente.

2. Pasos a seguir

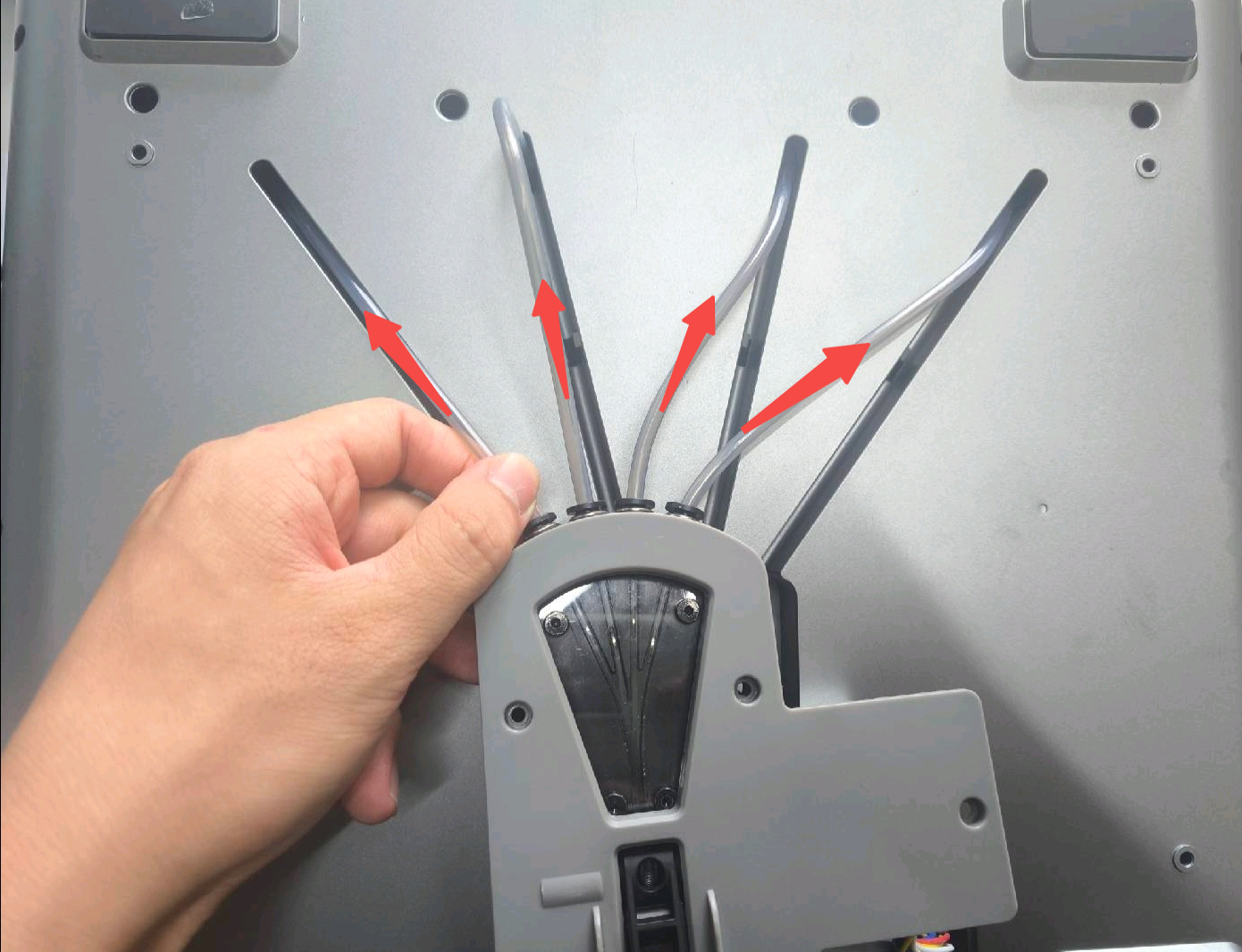

2.1 Desconectá los cuatro tubos de PTFE

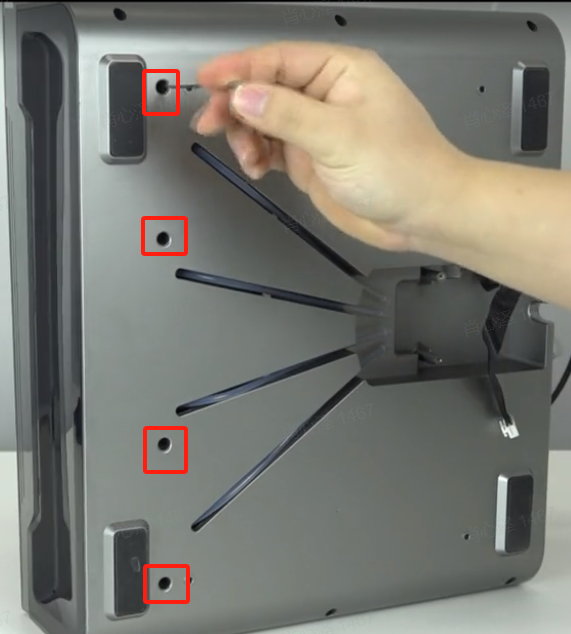

Primero, sacá los cuatro tornillos que sujetan los tubos para poder liberarlos.

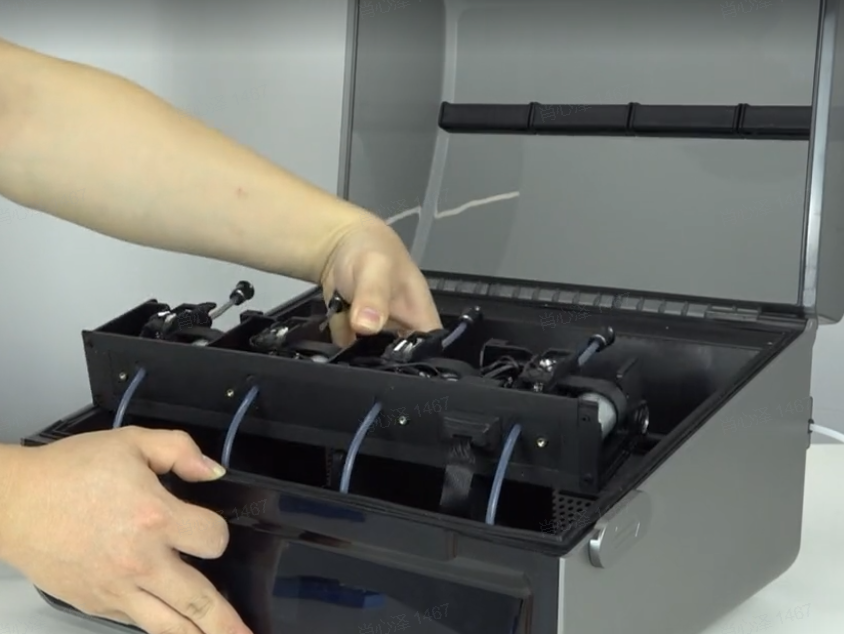

2.2 Sacá todo el conjunto de la entrada de filamento

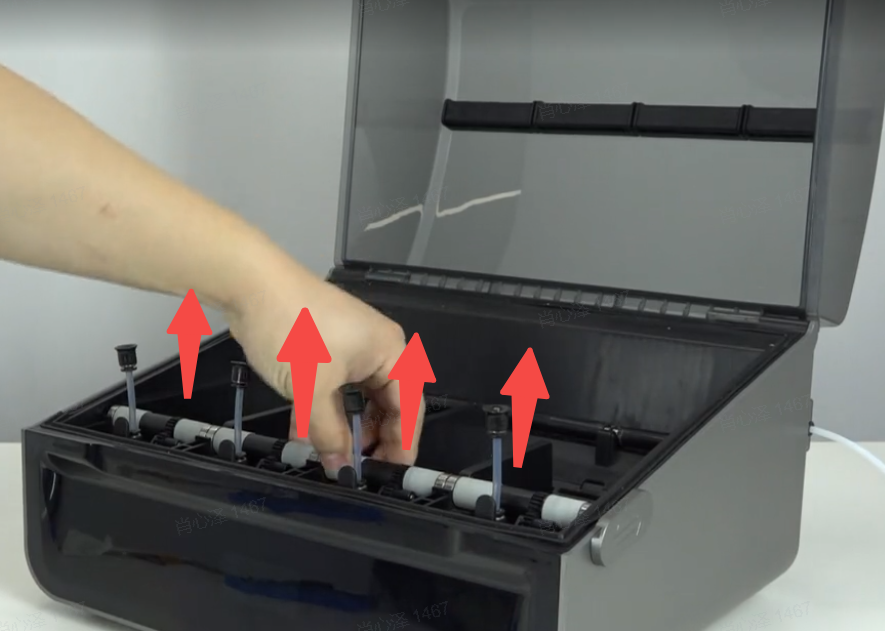

Poné la caja del CFS parada en posición vertical y tirá hacia afuera manualmente para retirar todo el bloque de la entrada de filamento.

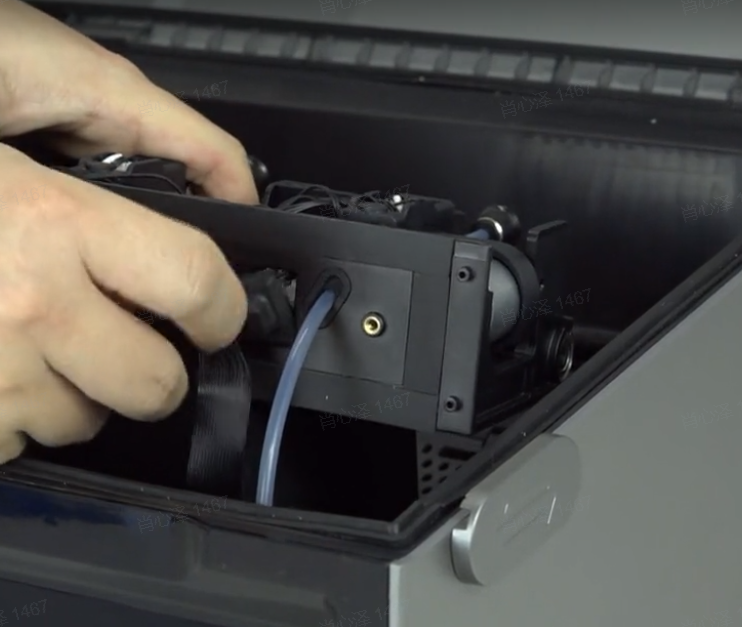

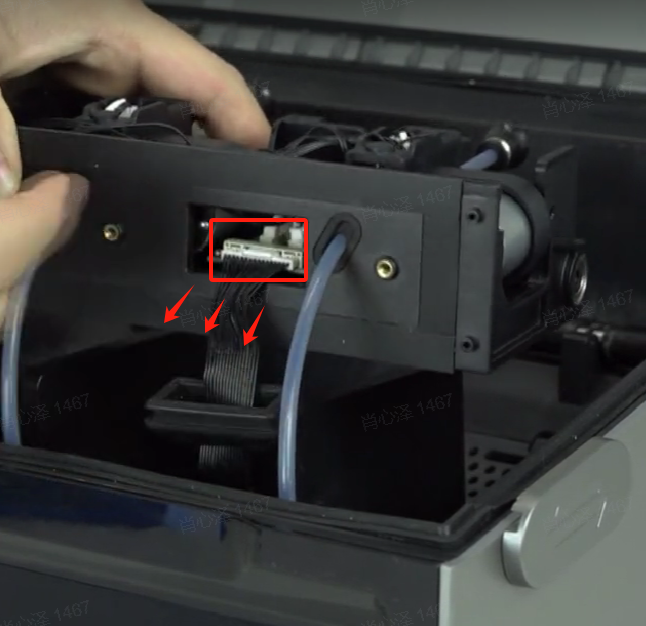

2.3 Desconectá el cable

Retirá la tapa de los cables y desenchufá el conector de la placa adaptadora del motor.

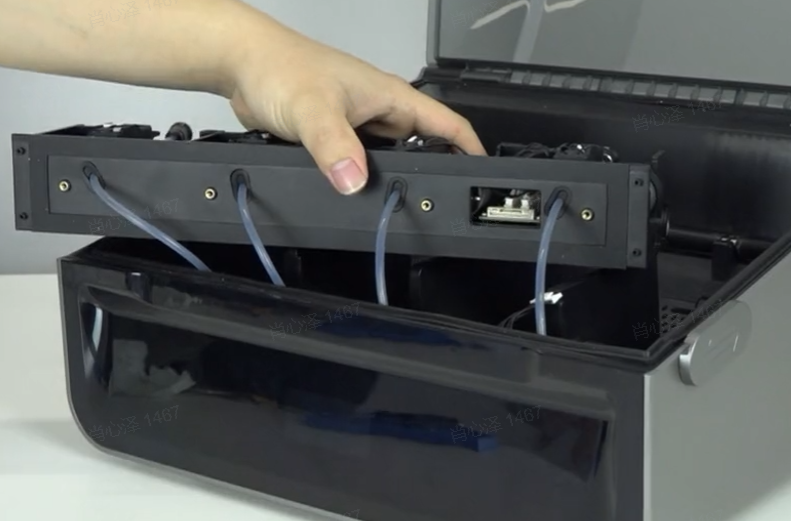

2.4 Retirá el bloque completo

Una vez que el cable esté suelto, ya podés sacar todo el conjunto de la entrada de filamento fuera de la unidad.

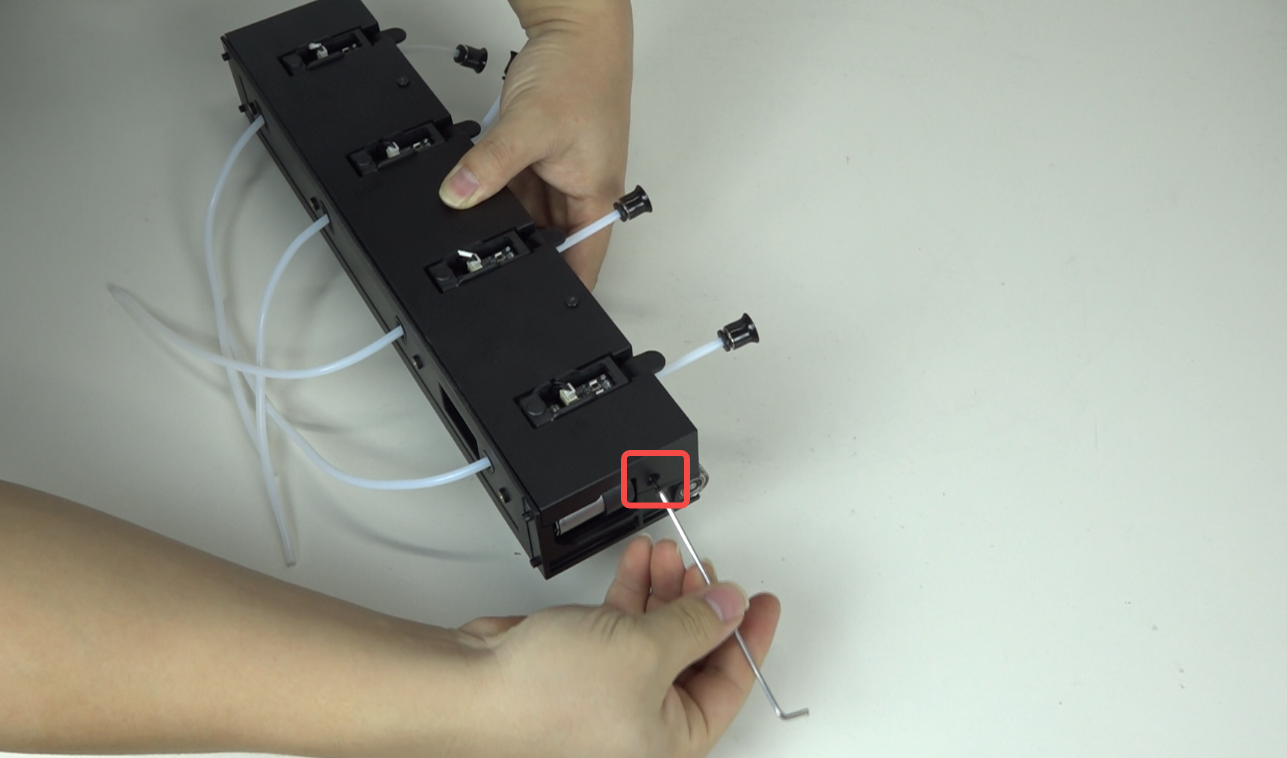

2.5 Sacá los dos tornillos y desconectá el cable

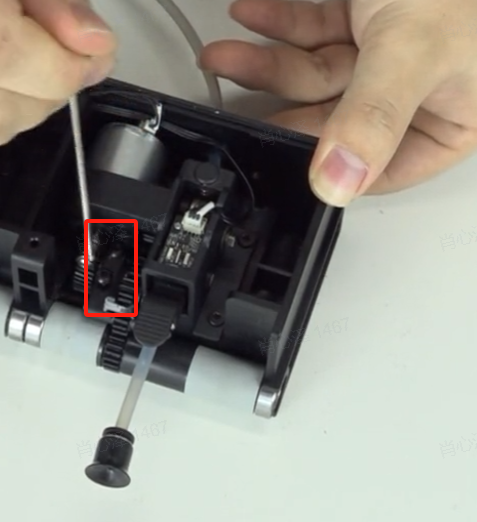

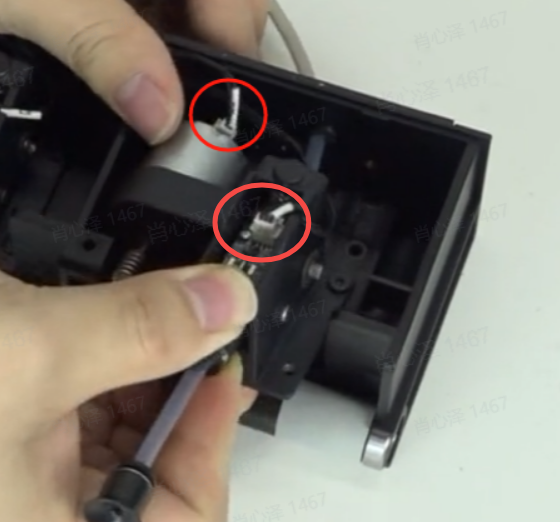

Ubicá exactamente la entrada de filamento que querés cambiar, destornillá los tornillos de fijación y desconectá los dos cables internos.

2.6 Remové la entrada de filamento dañada

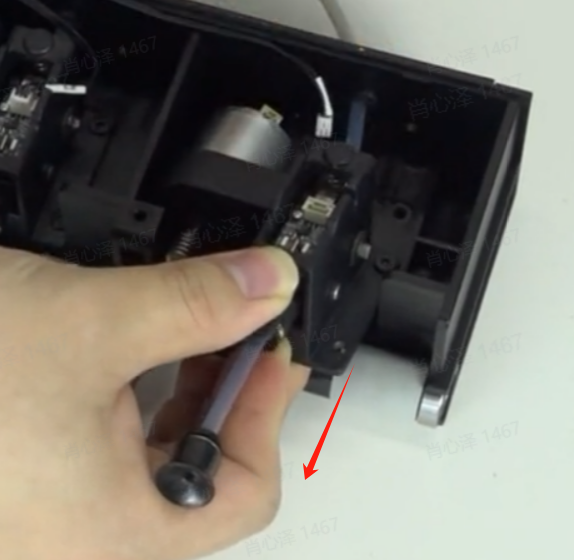

Retirá la pieza que vas a reemplazar tirando suavemente en la misma dirección del tubo de PTFE.

Video Tutorial

Mirá cómo reemplazar el módulo independiente del CFS en este video: https://youtu.be/hjwffUK-iL8

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
