Esta guía te permite diagnosticar y resolver el error de comunicación cuando la K2 Plus no detecta el CFS a pesar de estar conectado. Si las luces parpadean en rojo pero la alimentación manual funciona, seguí estos pasos para identificar la falla.
Análisis de causas
El problema puede originarse por una mala conexión o rotura del cable de comunicación 485, o bien por fallas de hardware en la placa de comunicación del CFS, de la K2 Plus, en la mainboard del CFS o en la placa controladora inferior (lower computer board) de la impresora.
Pasos para la solución

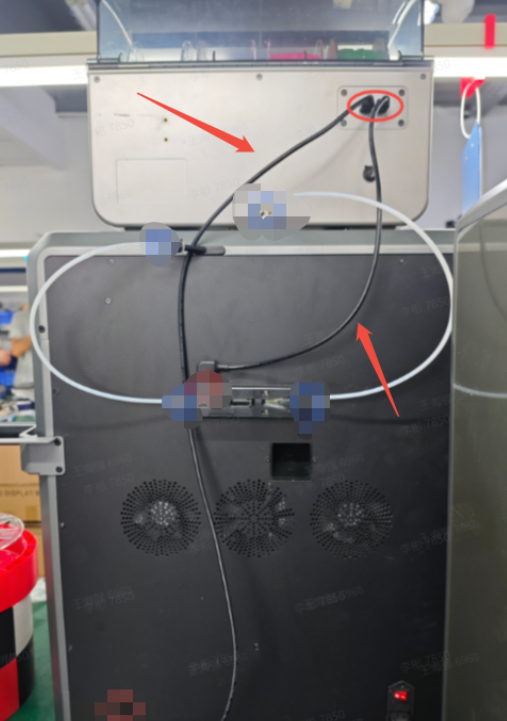

Primero, desconectá y volvé a conectar el cable 485 entre la K2 Plus y el CFS. Si el error persiste, probá la continuidad del cable con un multímetro y reemplazalo si confirmás que está cortado.

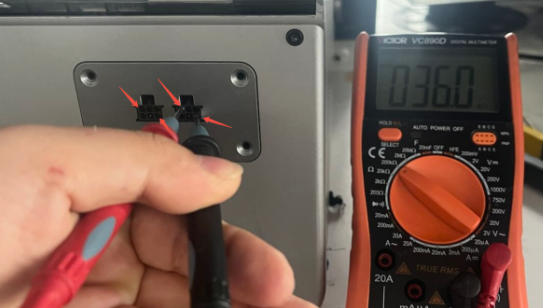

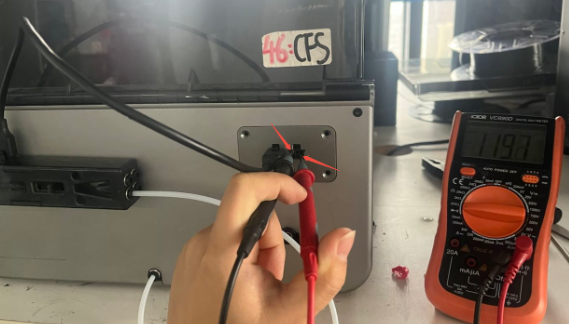

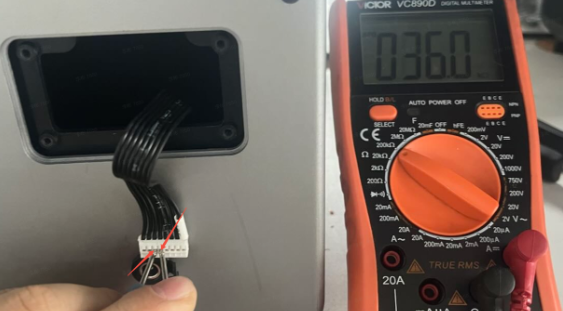

Con el equipo apagado, medí la resistencia de la placa de comunicación 485 del CFS. Con el buffer conectado debería marcar unos 120Ω y sin el buffer unos 36kΩ; si los valores son incorrectos, chequeá la conexión entre la mainboard y la placa 485. Si la conexión está bien pero la medición en los pines del cable no da los 36kΩ, reemplazá la mainboard del CFS; de lo contrario, cambiá la placa de comunicación 485.

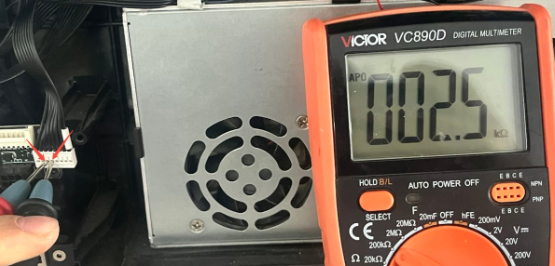

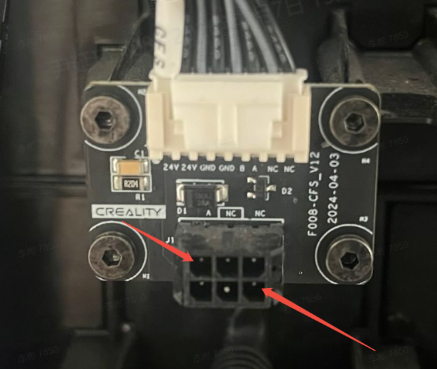

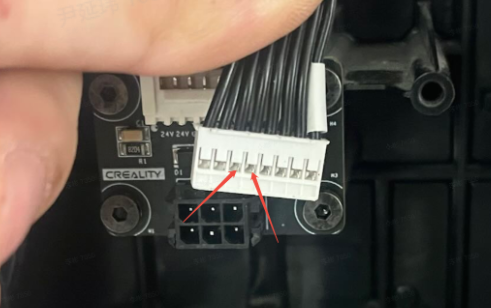

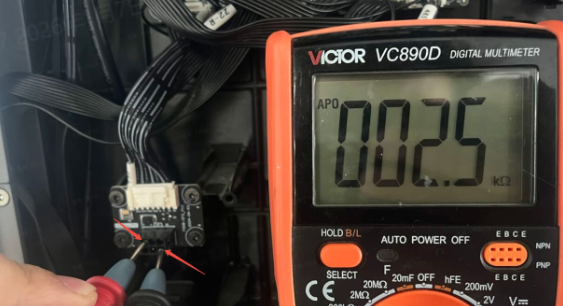

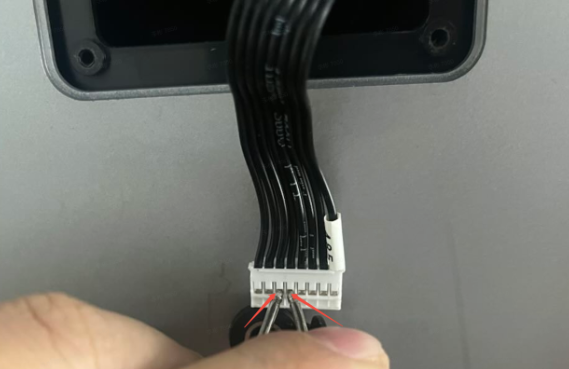

Finalmente, apagá el equipo y medí la placa de comunicación 485 de la K2 Plus, que debería dar cerca de 2,5kΩ. Si no es así, revisá el cable que va hacia la placa controladora inferior de la máquina. Si al medir los pines del cable no obtenés los 2,5kΩ, te toca reemplazar la placa controladora inferior; si el valor es correcto, reemplazá directamente la placa de comunicación 485 de la K2 Plus.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
