En esta guía te mostramos cómo cambiar los tubos de teflón del hub del CFS de forma rápida y segura. Es un proceso clave para mantener el sistema de alimentación funcionando bárbaro y evitar que el filamento se trabe.

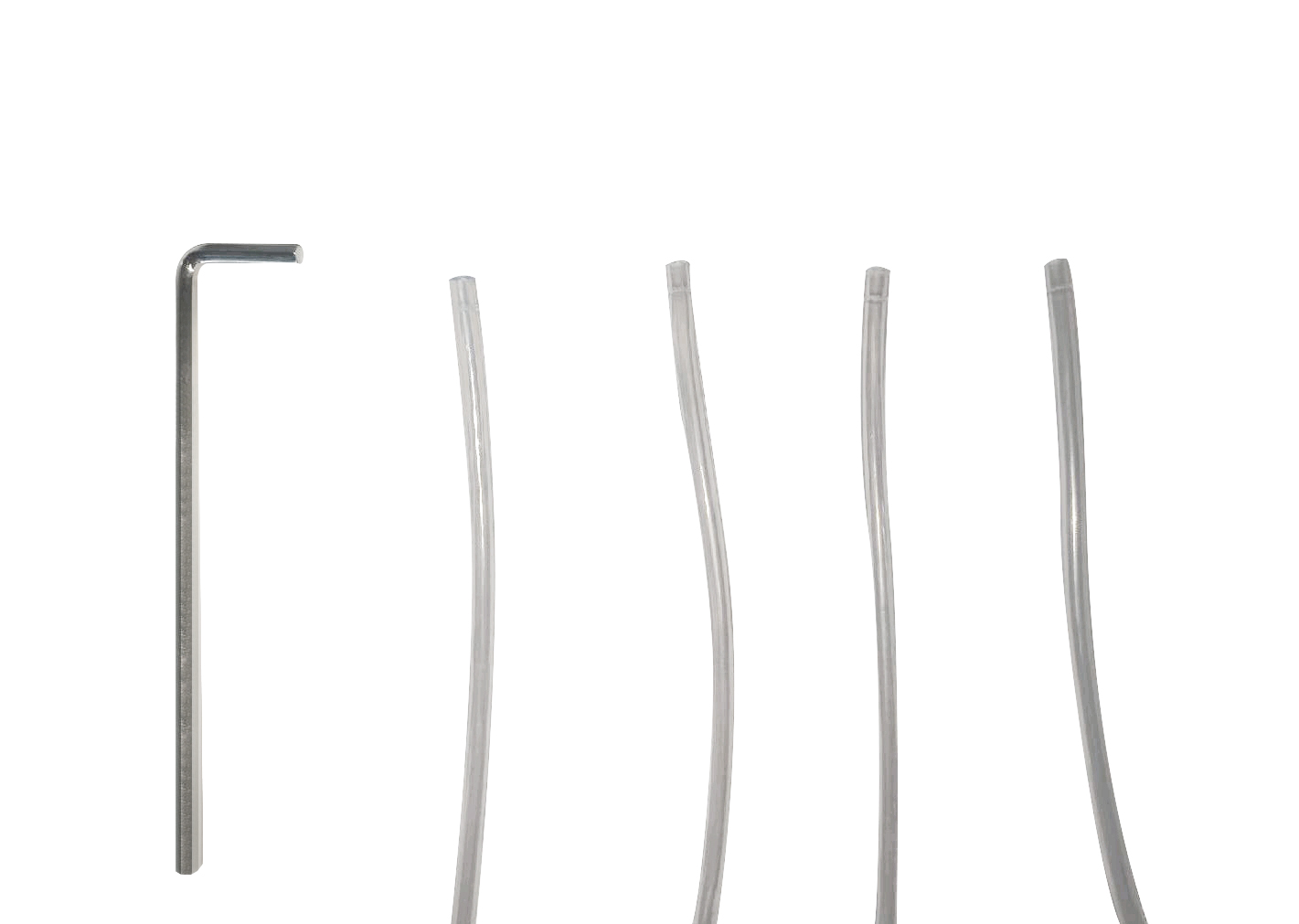

Herramientas necesarias:
Vas a necesitar una llave Allen y cuatro tubos de PTFE nuevos.
Pasos a seguir:

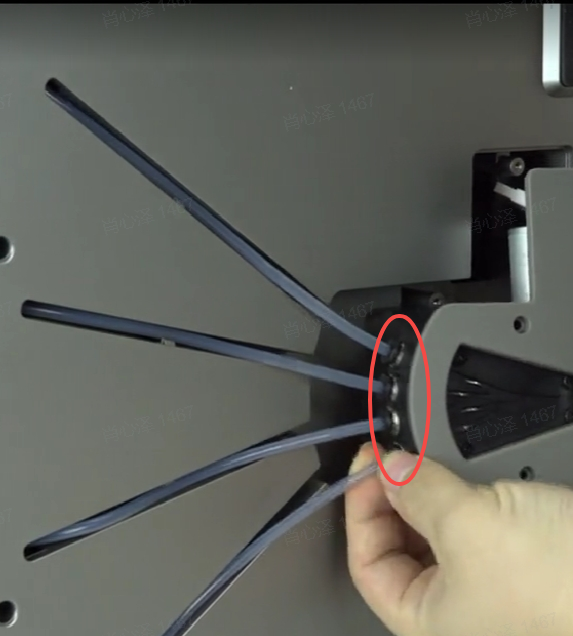

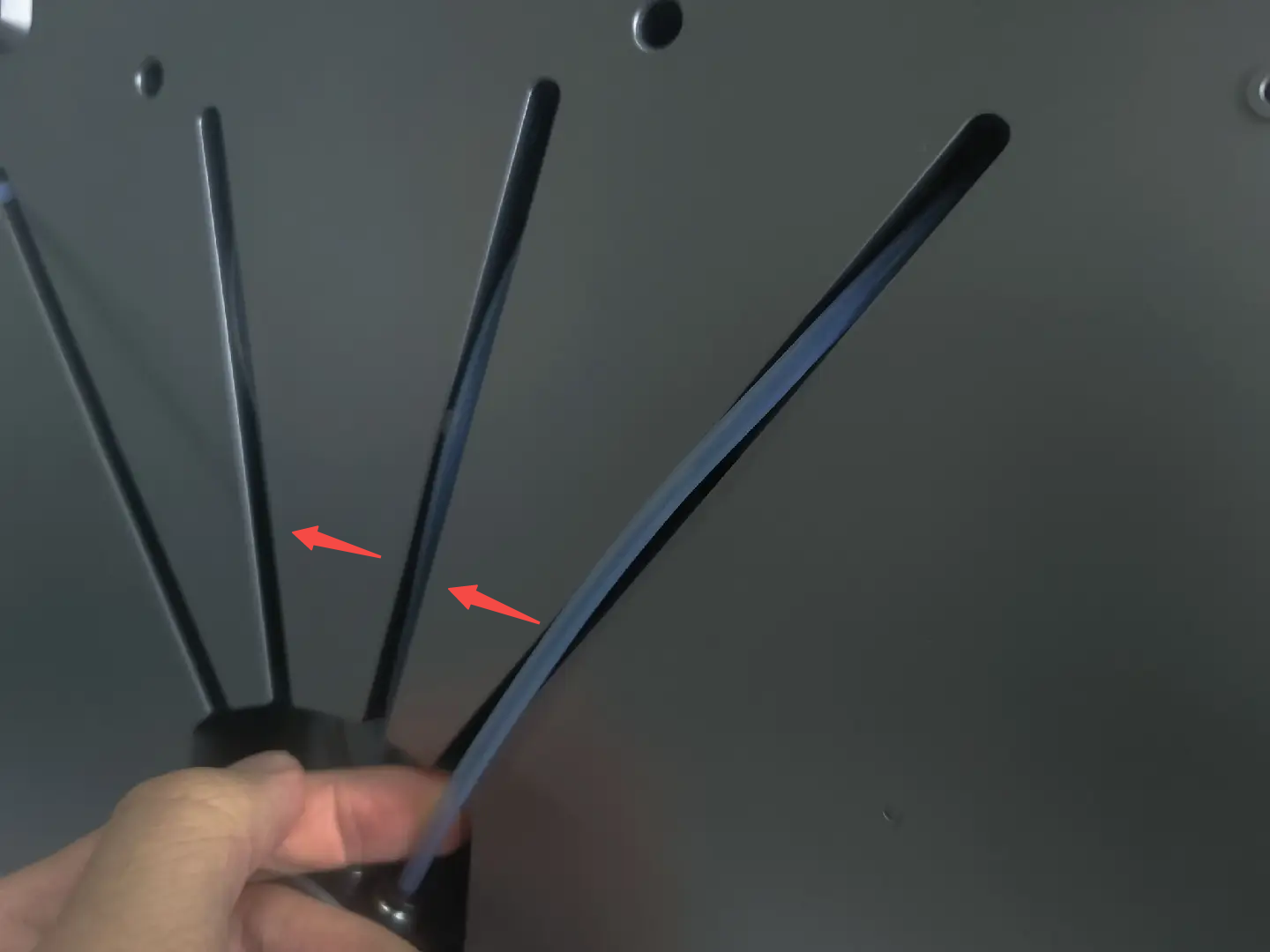

1. Desconectá los cuatro tubos de PTFE
Primero sacá el tubo de PTFE de la ranura de límite. Después, desconectá los 4 tubos que van al hub. Acordate que tenés que presionar el extremo del conector neumático antes de tirar del tubo; si no lo hacés, podés terminar rompiendo el encastre.

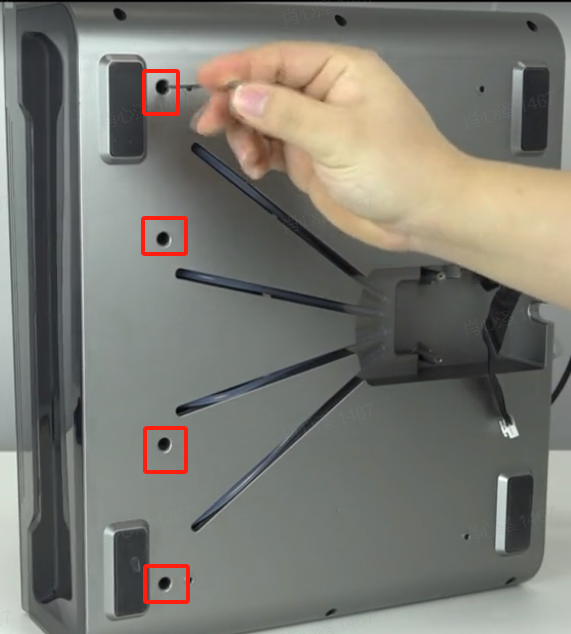

2. Sacá los cuatro tornillos
Quitá los cuatro tornillos que sujetan la parte inferior del equipo.

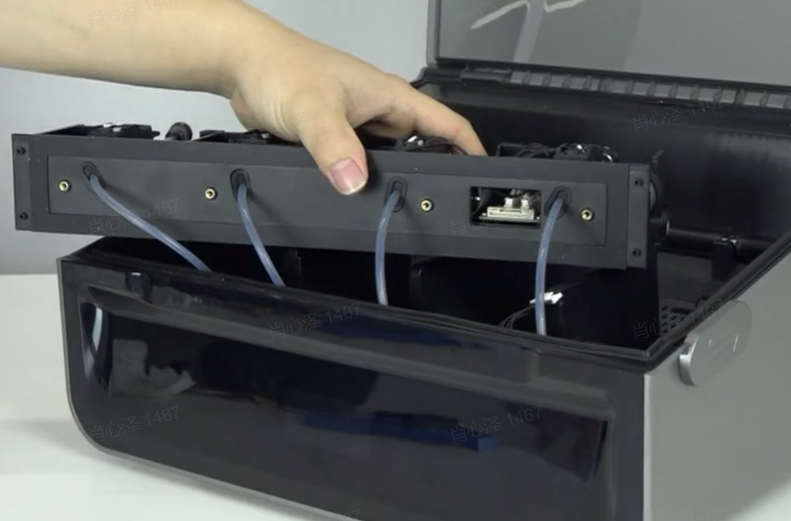

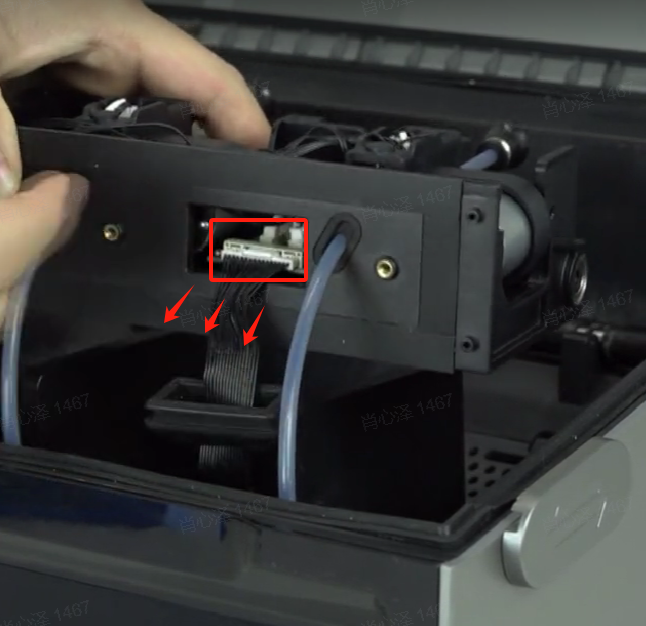

3. Desconectá el cable

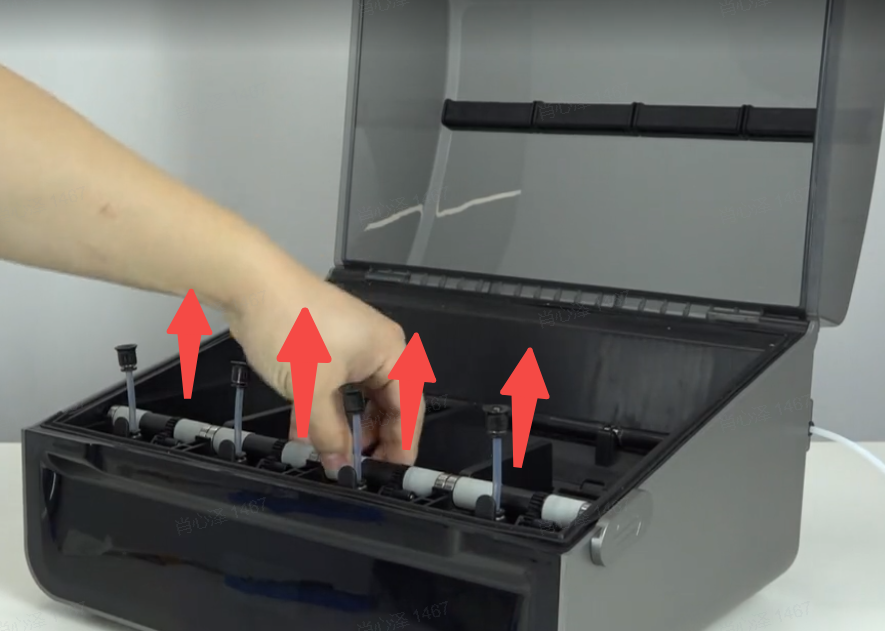

Levantá con la mano todo el módulo de alimentación. Sacá la tapa de los cables y desenchufá el conector de la placa adaptadora del motor.

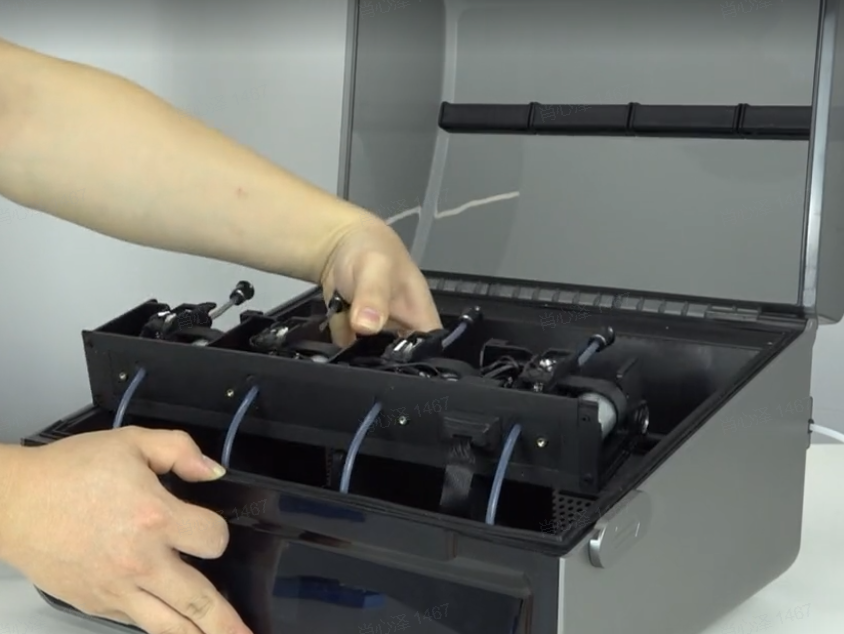

4. Retirá el módulo de extrusión
Sacá el bloque completo para liberar el espacio de trabajo.

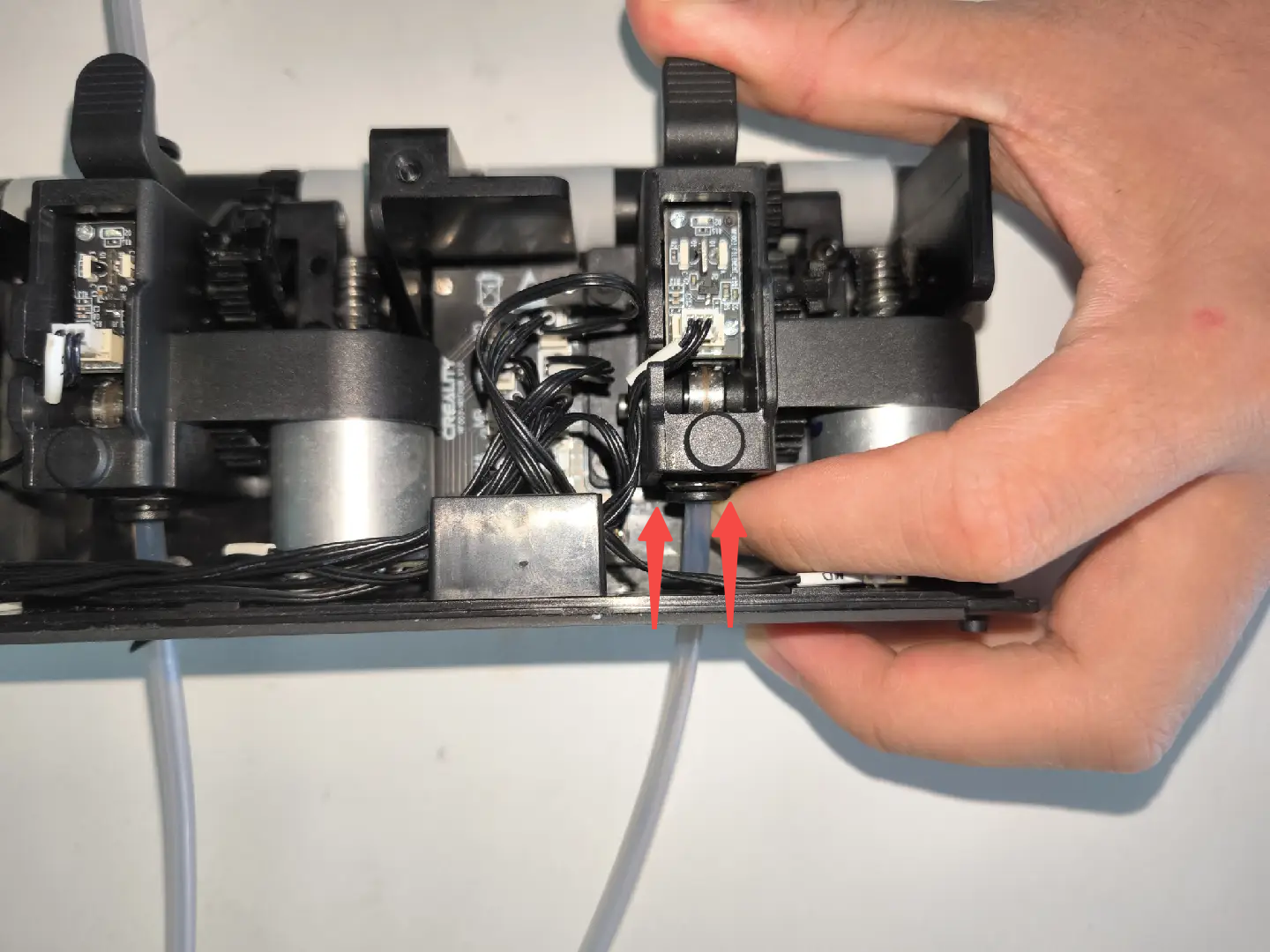

5. Desconectá los cuatro tubos de PTFE internos
Soltá los tubos que todavía están conectados dentro del módulo.

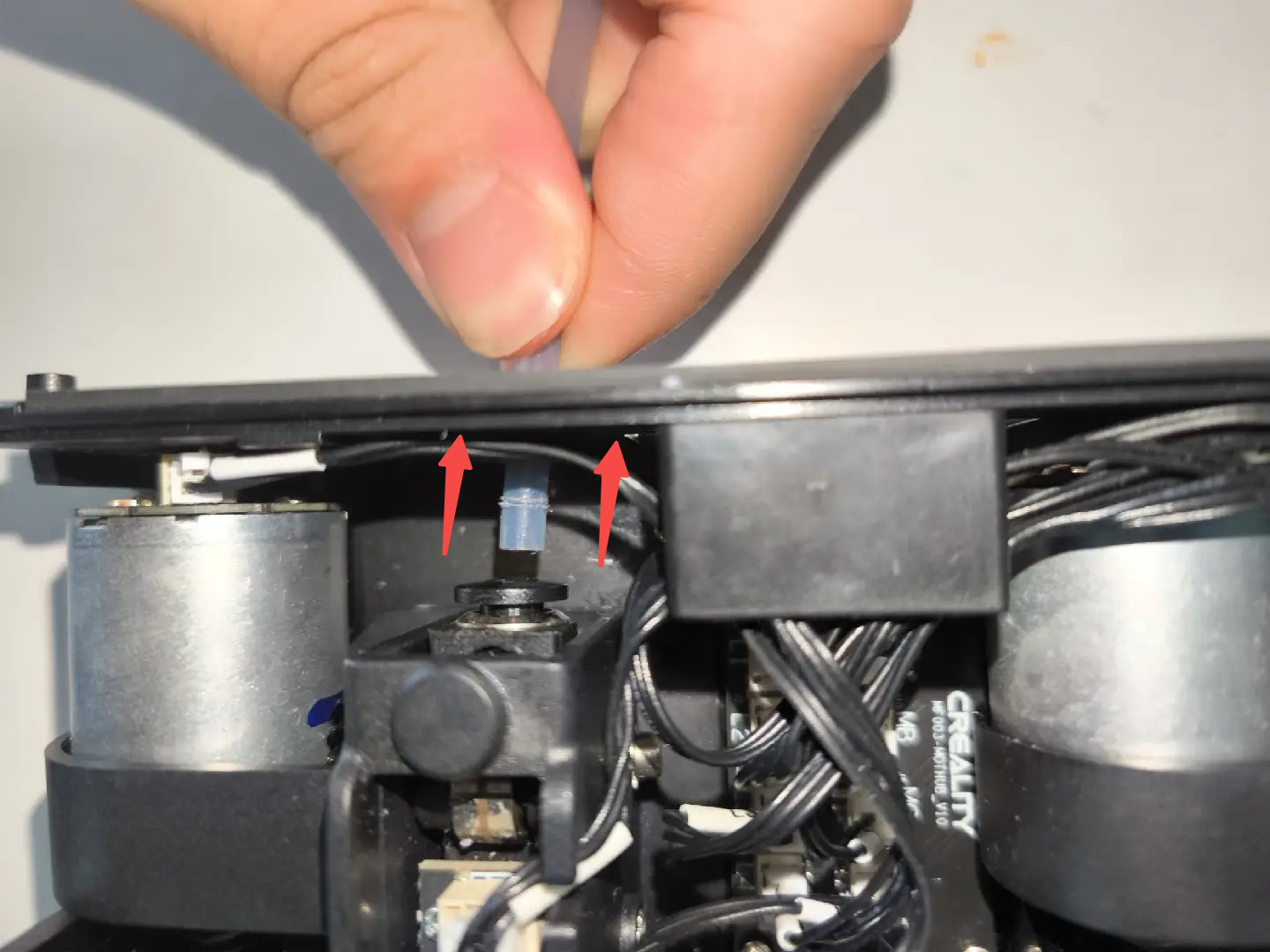

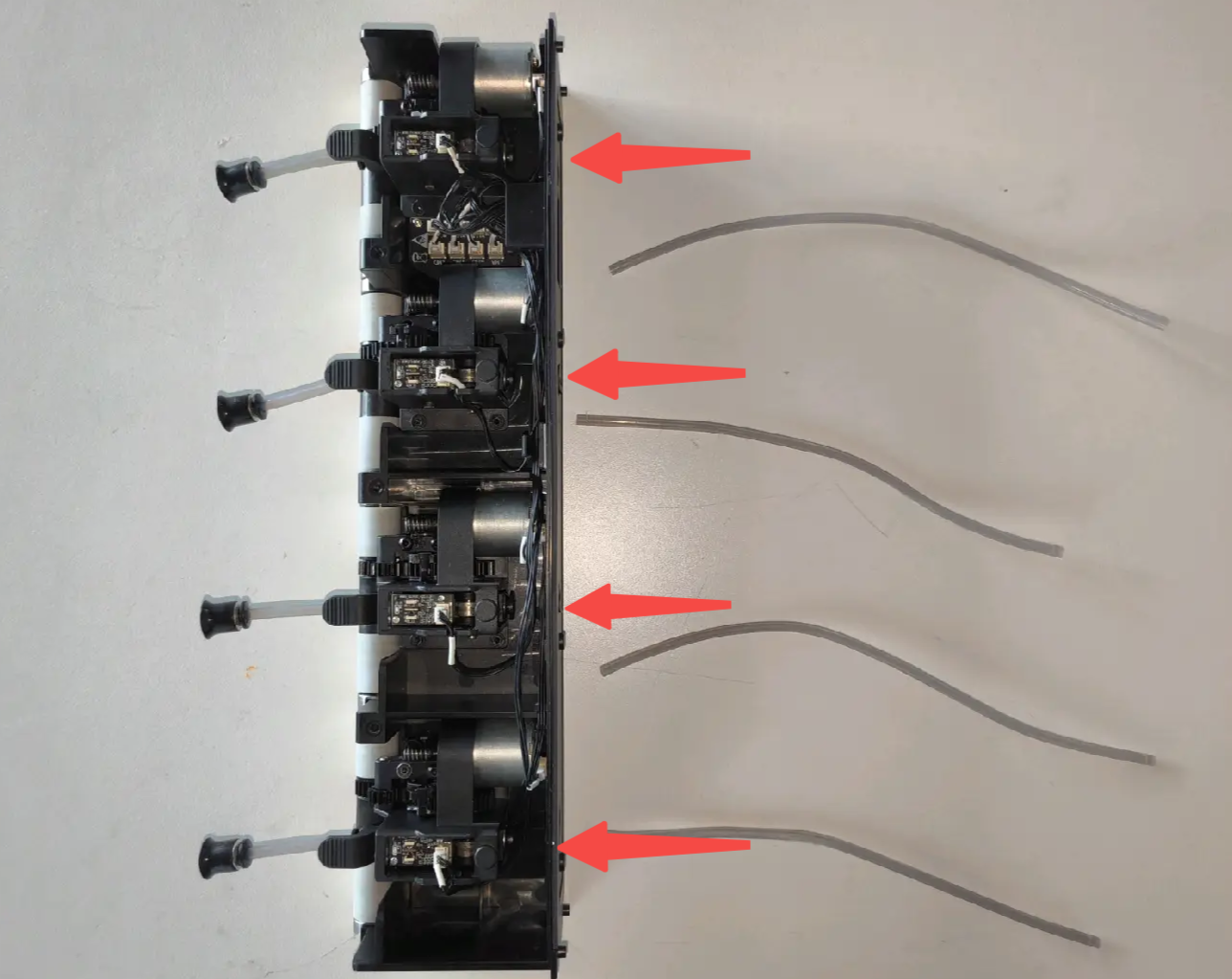

6. Poné los tubos de PTFE nuevos
Instalá los cuatro tubos nuevos para el reemplazo asegurándote de que entren hasta el fondo.

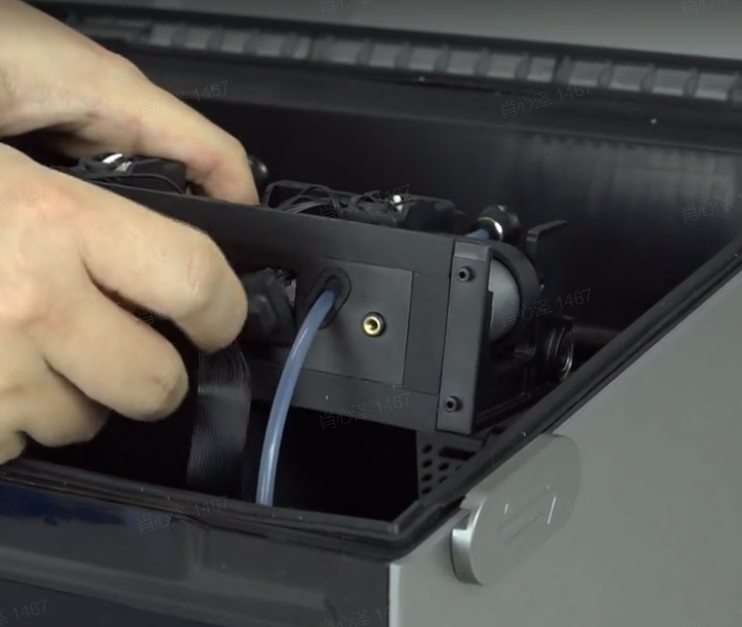

7. Instalá el módulo de carga y descarga de filamento
Volvé a conectar el cable y pasá los tubos de PTFE por los agujeros reservados para tal fin. Presioná el conjunto hacia abajo para terminar de instalarlo.
8. Poné los tornillos de fijación
Asegurá la base colocando nuevamente los cuatro tornillos que sacaste al principio.
9. Conectá los tubos al hub
Enchufá los tubos de PTFE en el hub y dejalos calzados en la ranura de límite.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
