En esta guía vas a encontrar los pasos necesarios para cambiar el hub de tu CFS de forma segura. Es un procedimiento clave para mantener el sistema de filamentos funcionando perfecto y sin trabas.
Herramientas necesarias

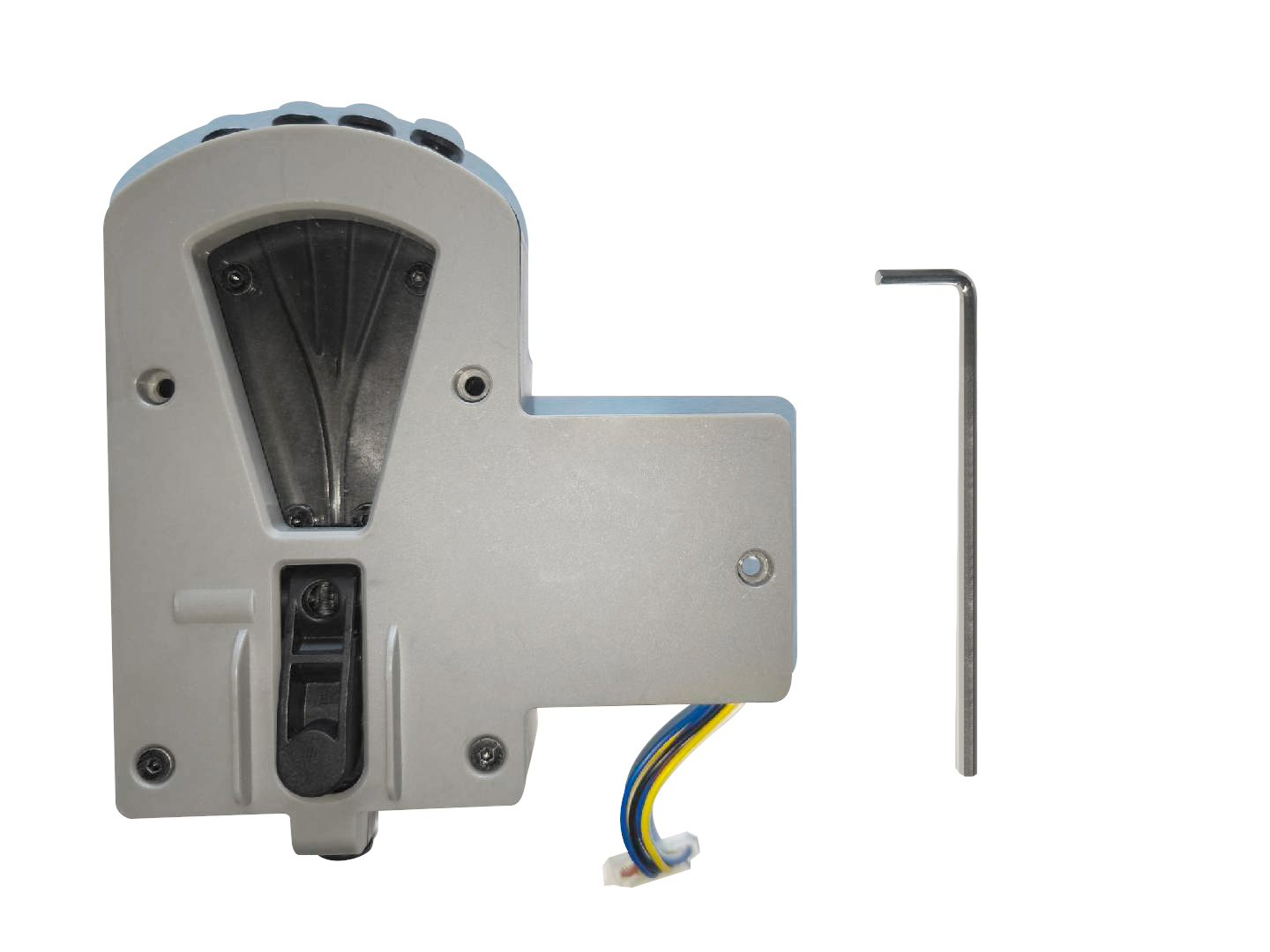

Vas a necesitar una llave Allen y el nuevo componente de cinco vías para realizar el cambio.

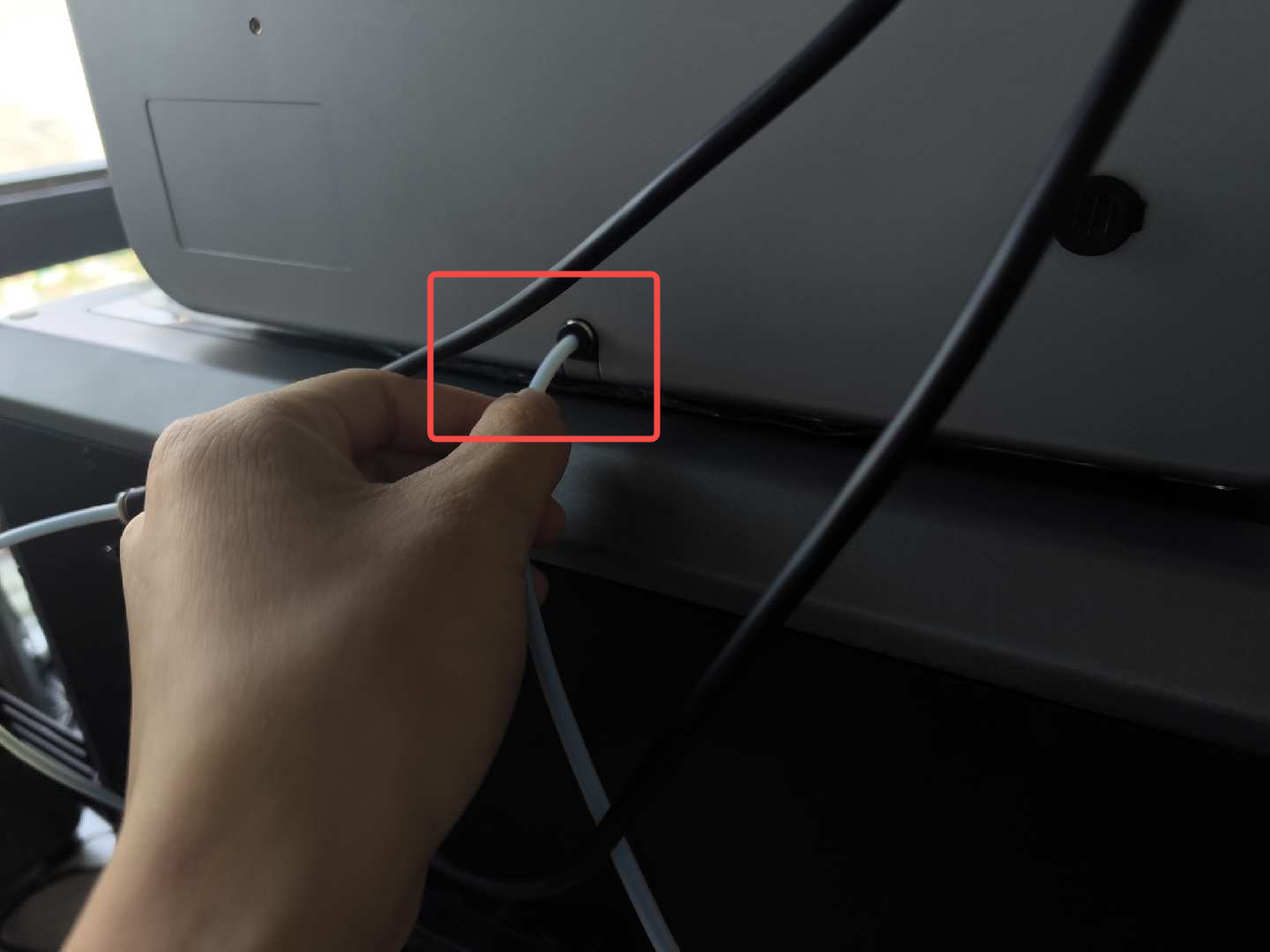

1. Quitar el tubo de PTFE
Colocá el CFS boca abajo asegurándote de que esté desconectado de la corriente. Tené en cuenta que tenés que presionar el terminal del conector neumático antes de tirar del tubo, porque si no podés arrancar el conector entero.

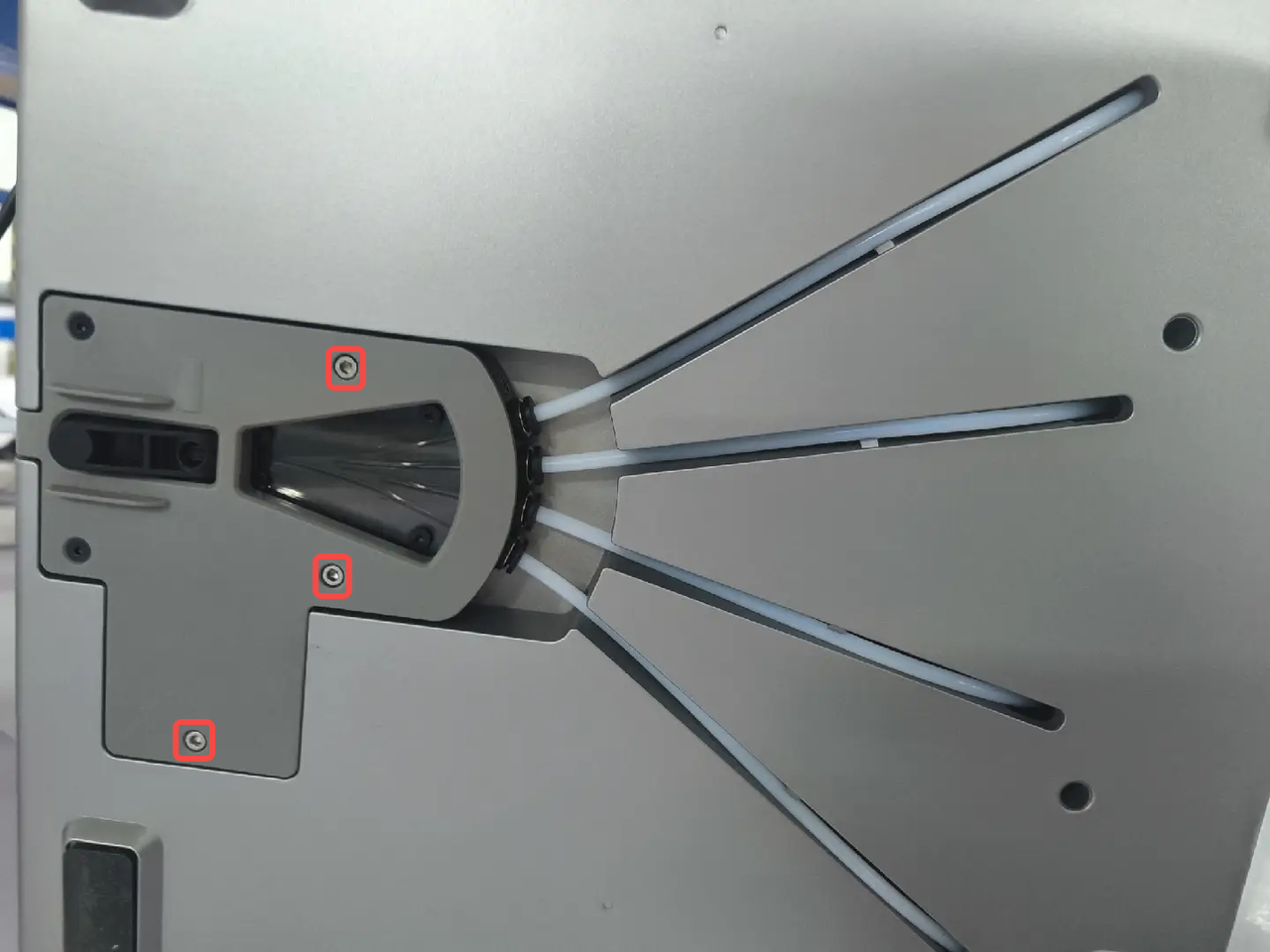

2. Sacar los tornillos de fijación del hub

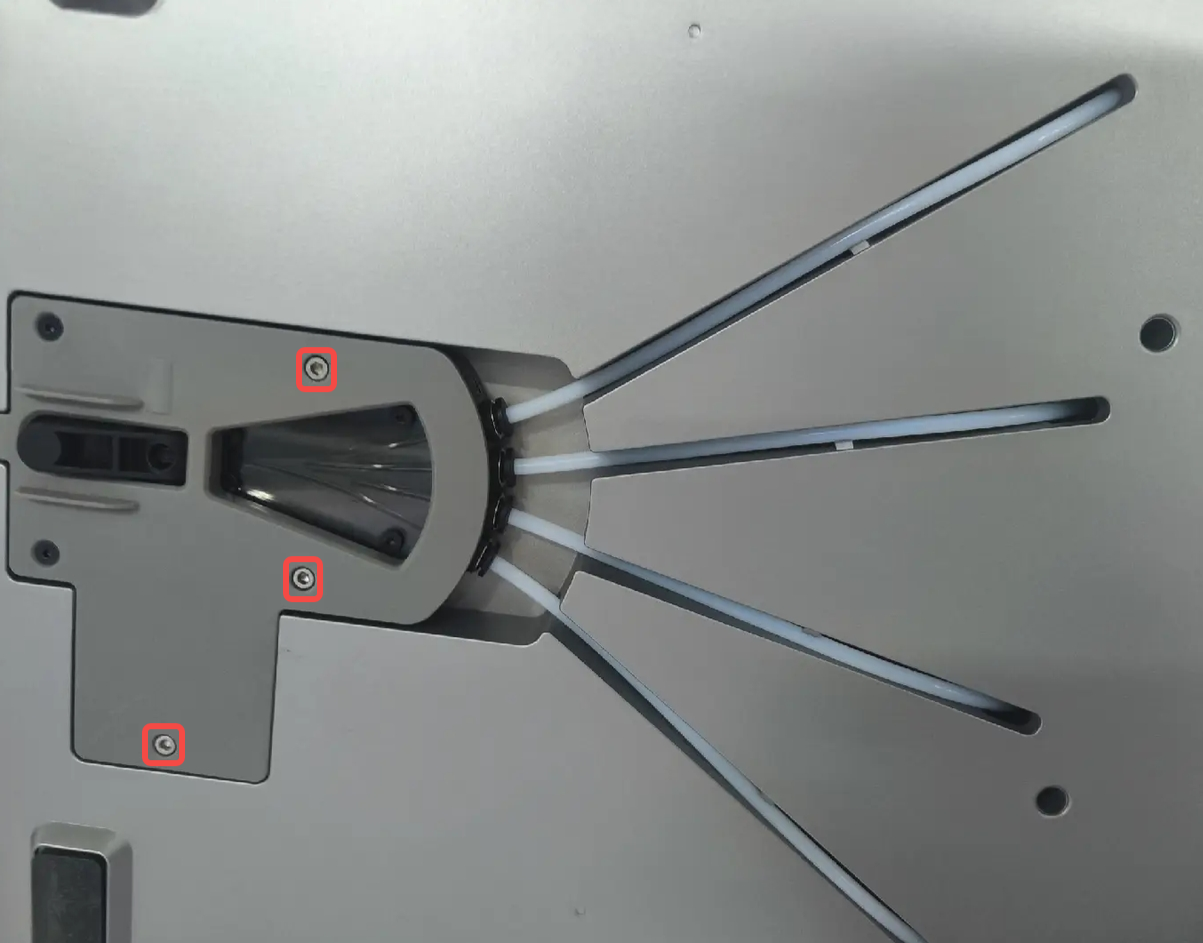

Retirá los tres tornillos que sujetan el ensamblaje del hub a la estructura.
3. Desconectar los 4 tubos de PTFE

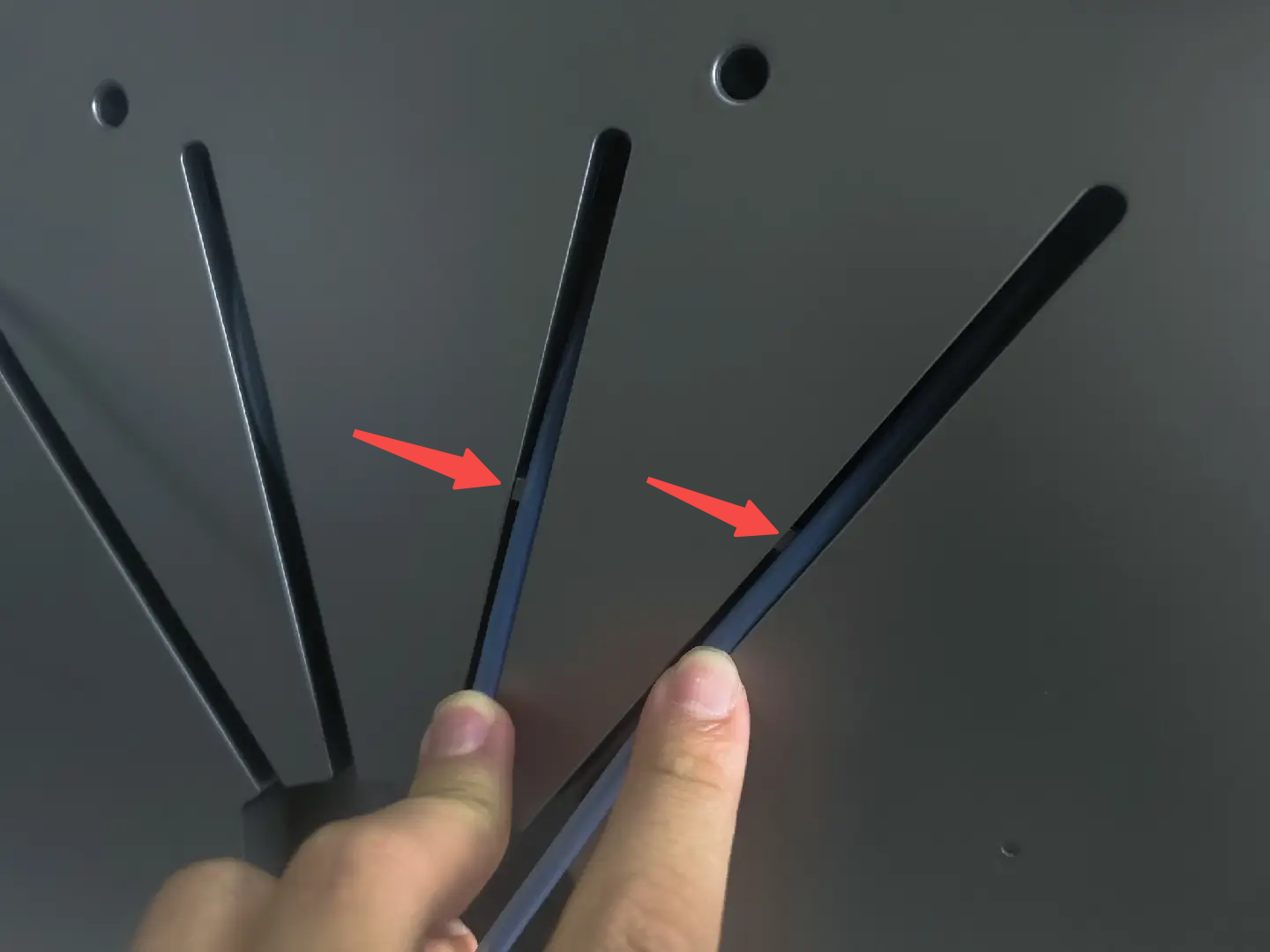

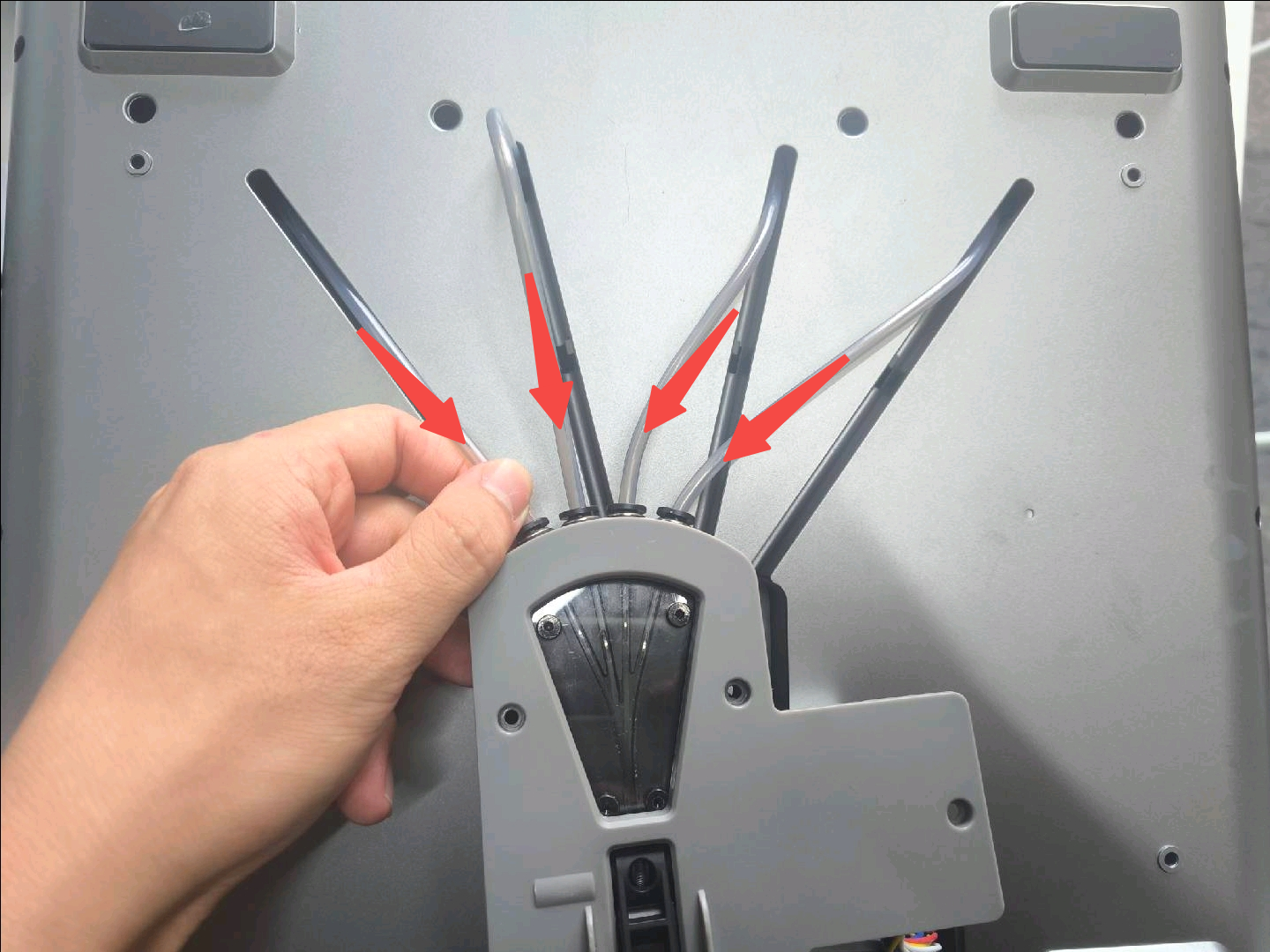

Primero sacá el tubo de PTFE de la ranura de sujeción. Después desconectá los 4 tubos de PTFE que están unidos al CFS. Acordate de apretar el extremo del conector neumático antes de tirar para evitar daños.

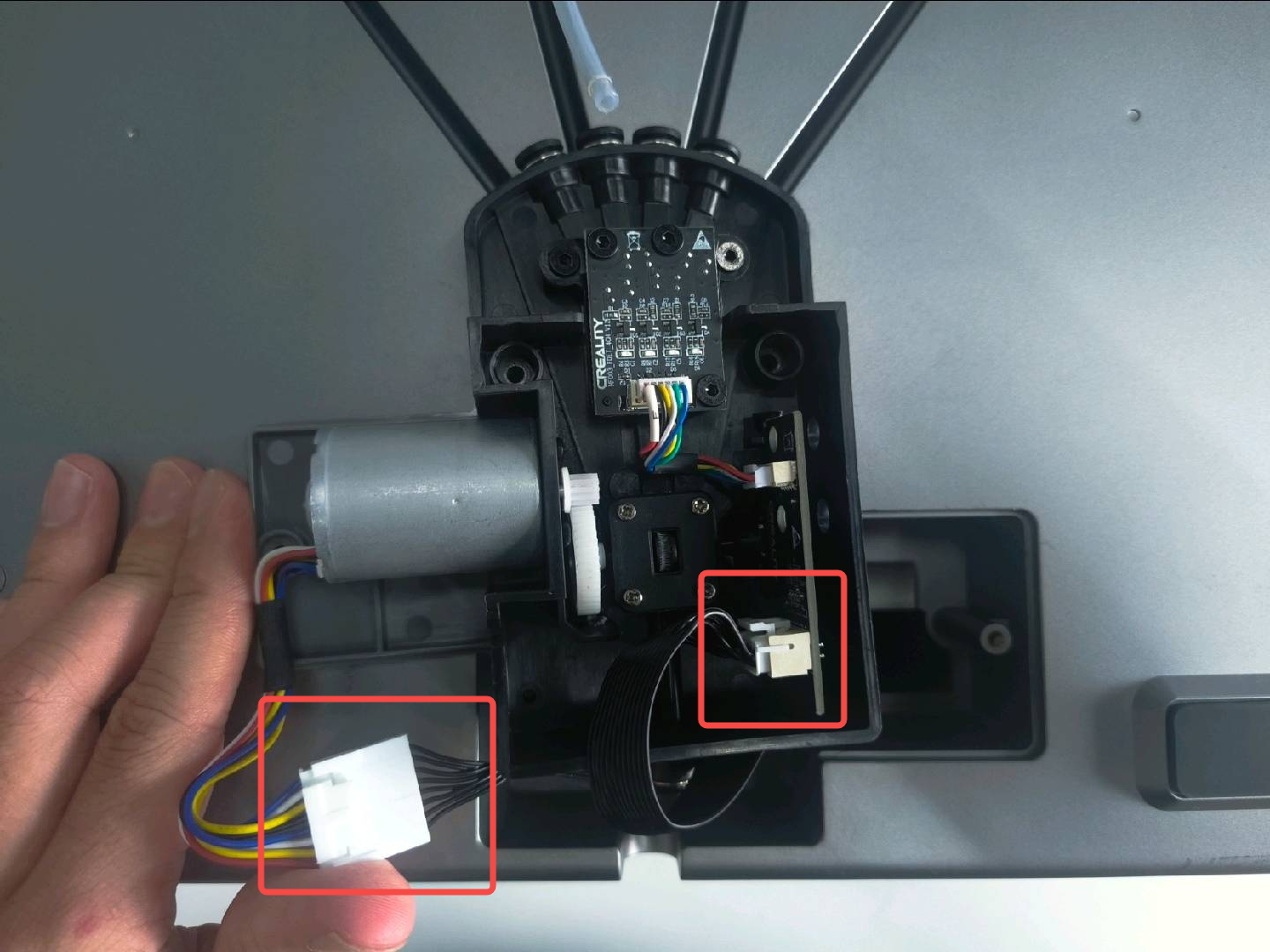

4. Desconectar el cable del ensamblaje del hub

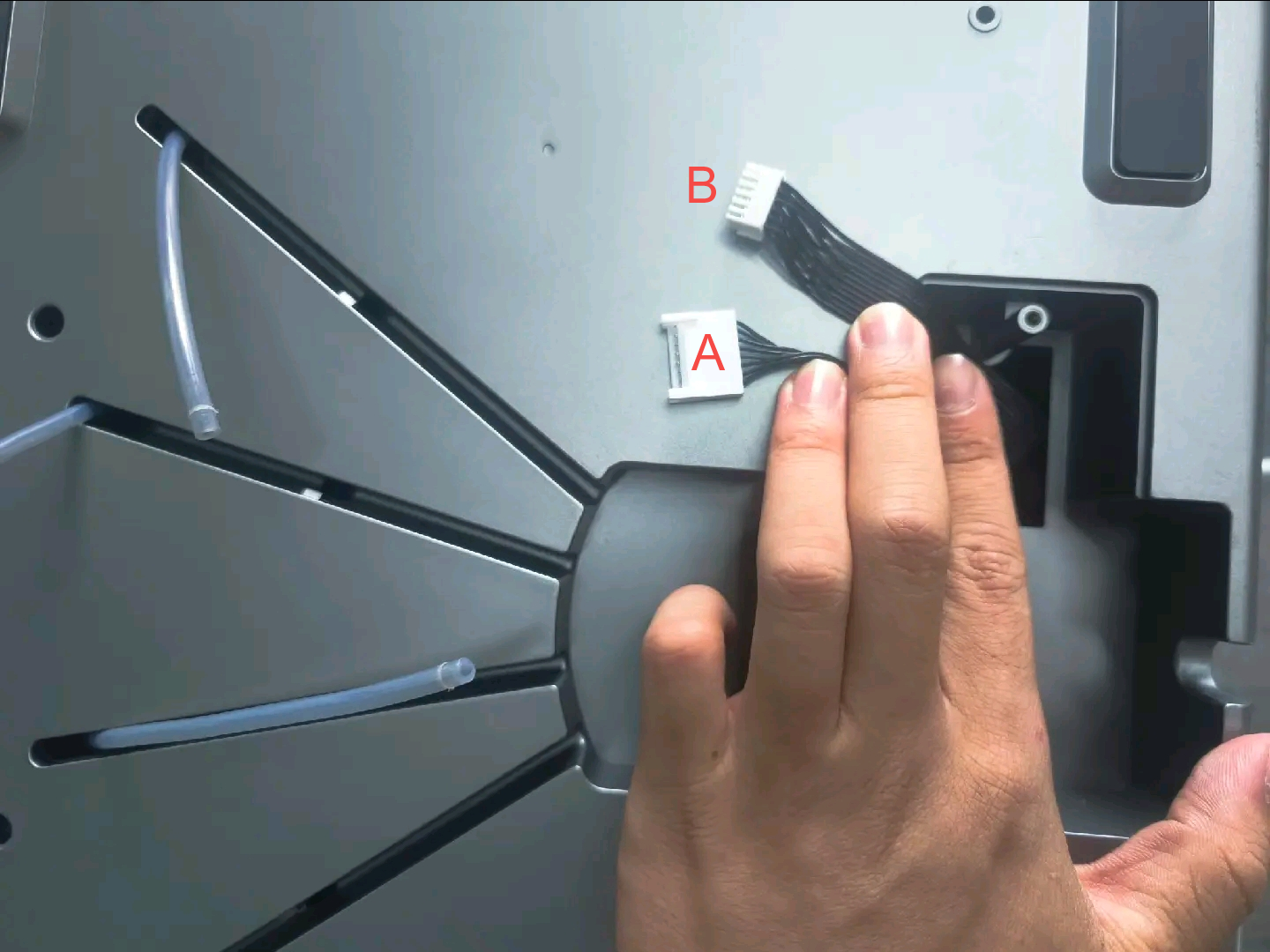

Desconectá los cables que van al motor y al panel de control inferior para poder retirar el ensamblaje del hub por completo.
5. Conectar el cable del nuevo hub

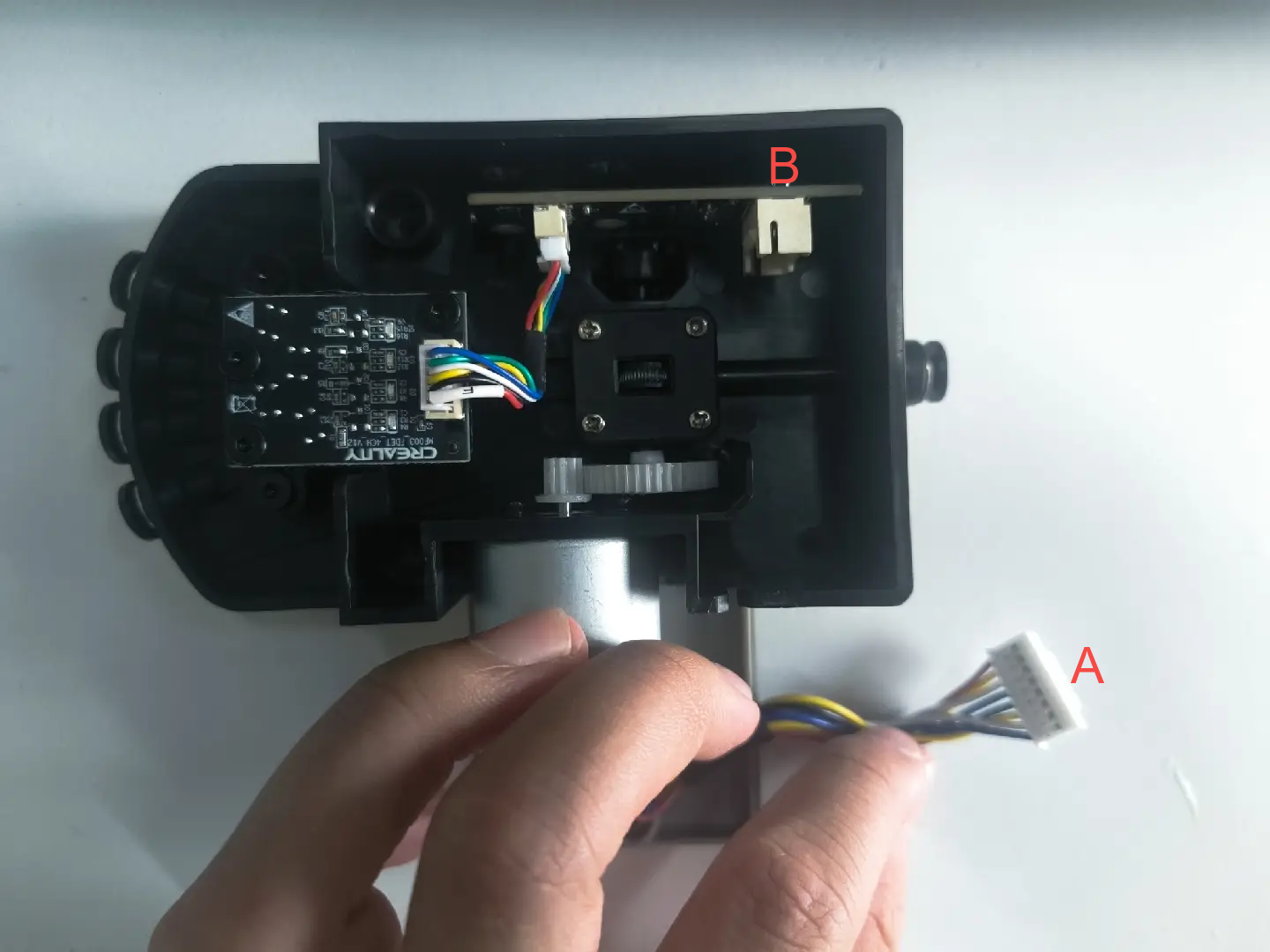

Conectá el cable ancho al motor y el cable más chico a la placa adaptadora.
6. Conectar los 4 tubos de PTFE

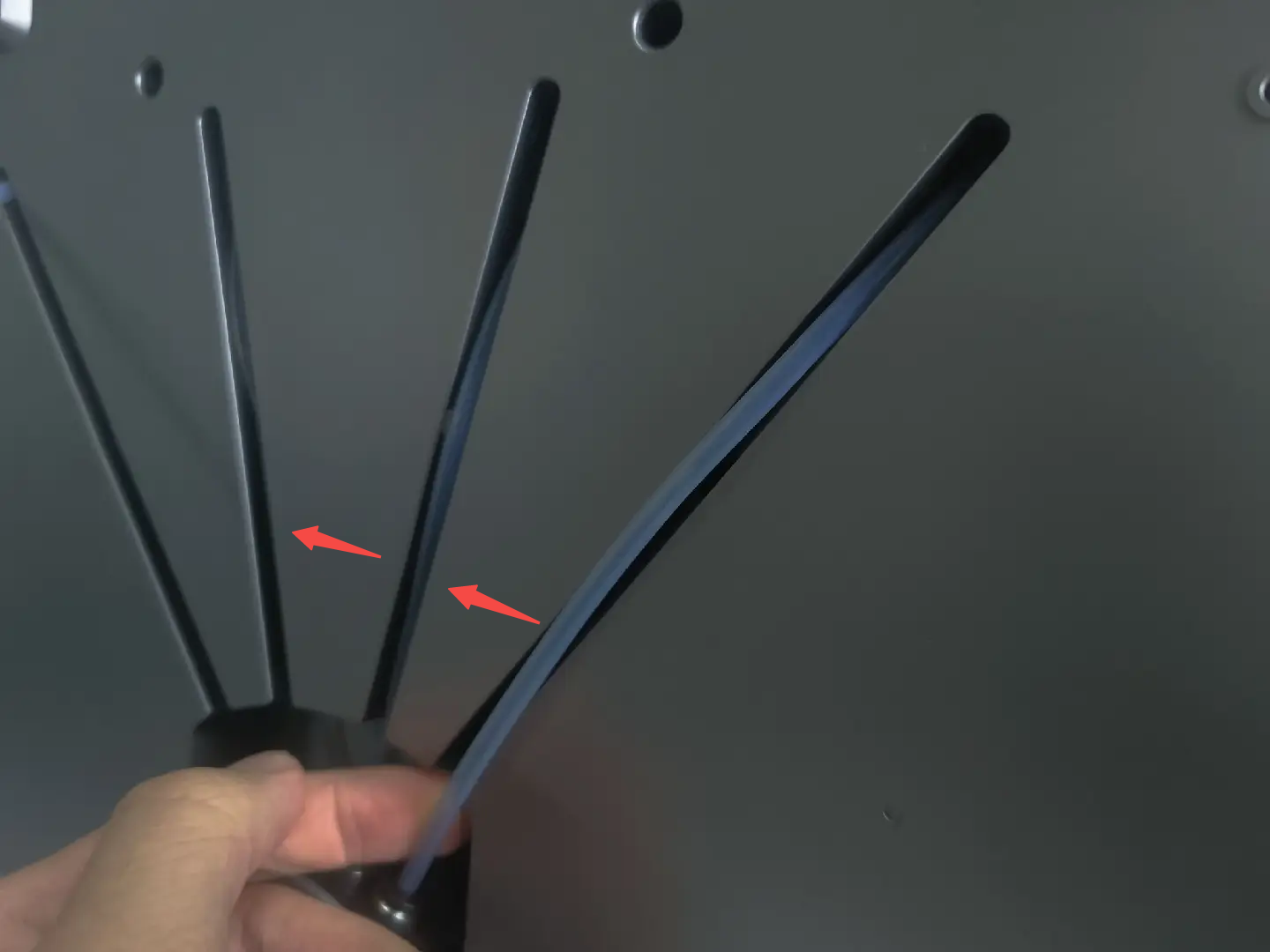

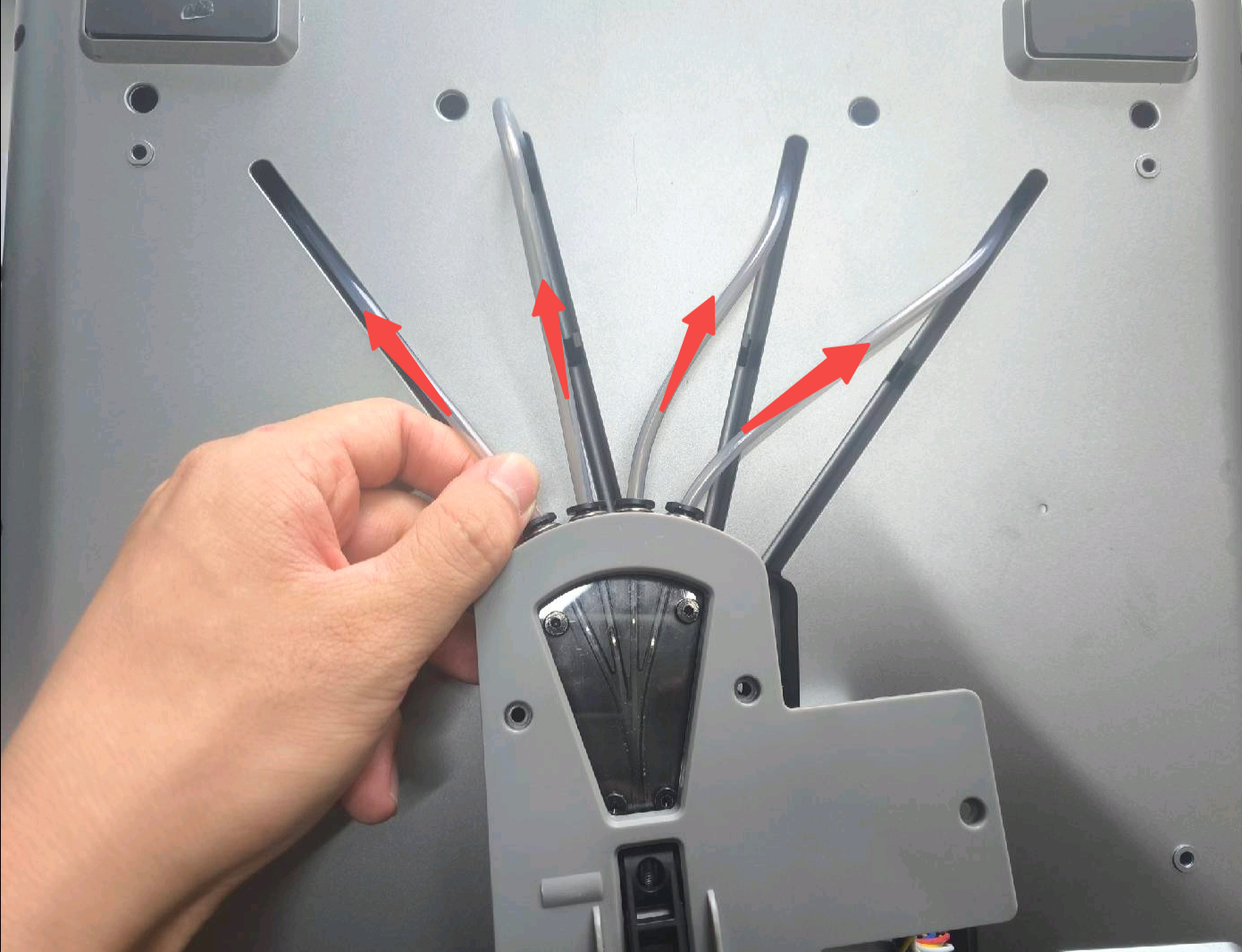

Reconectá los 4 tubos de PTFE al CFS. Acordate de presionar el terminal del conector neumático al insertarlos para que queden firmes y no se salgan. Asegurate de calzarlos bien en la ranura de sujeción.
7. Instalar los tornillos de fijación del hub
Para terminar, volvé a colocar y ajustar los tornillos de fijación del ensamblaje del hub.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
