En esta guía vas a encontrar los pasos detallados para realizar el cambio de la placa madre de tu unidad CFS. Es un proceso delicado, así que trabajá con paciencia para asegurar que todas las conexiones queden firmes y sin daños. Seguí las instrucciones al pie de la letra para evitar problemas en el funcionamiento.
1. Herramientas
Vas a necesitar alicates de corte y una llave Allen en L.
2. Pasos
2.1 Desarmado

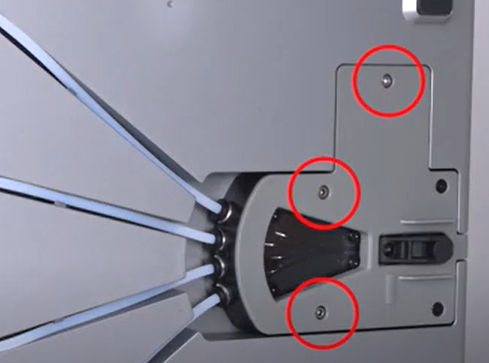

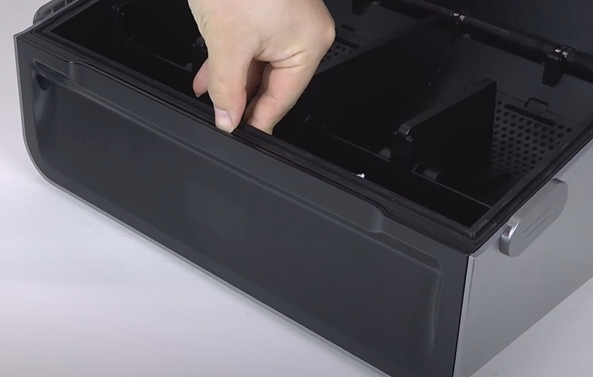

Empezá sacando el conjunto de salida del hub desatornillando los tres tornillos correspondientes y retirá el tubo de filamento. Después, sacá otros tres tornillos, ubicá el CFS correctamente y abrí la tapa superior para retirar la entrada de filamento independiente.

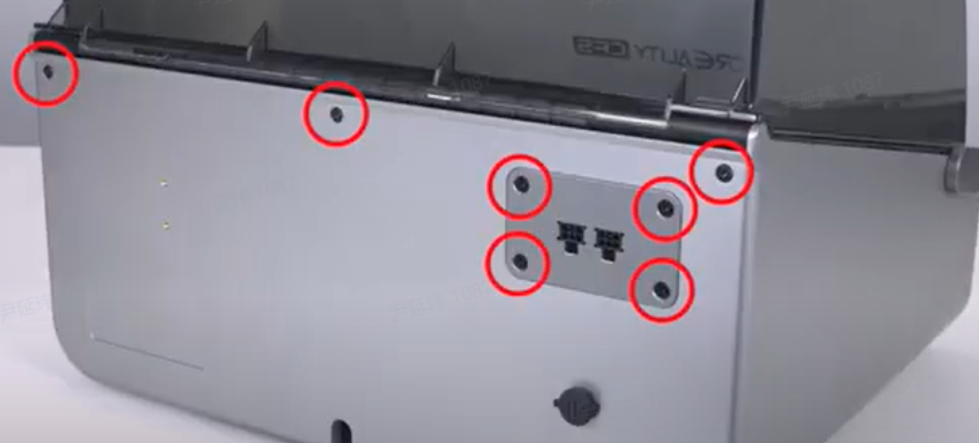

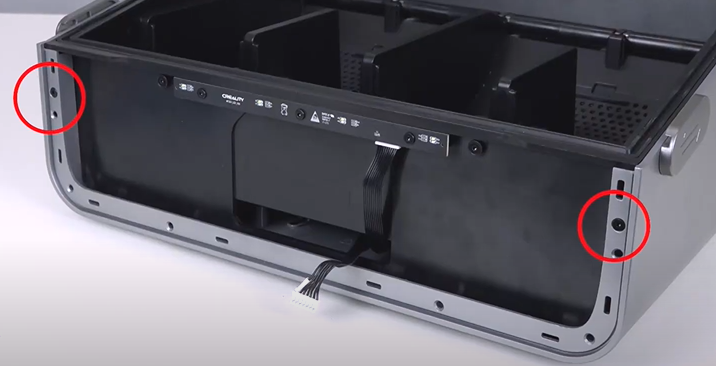

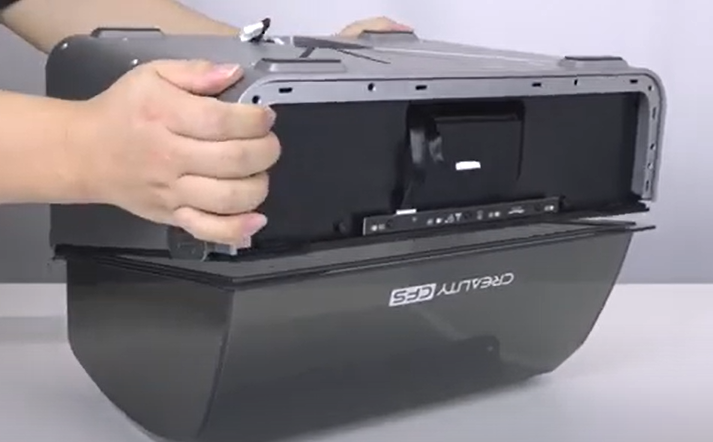

Para sacar la tapa frontal, vas a tener que desatornillar dos tornillos. Luego, retirá los 7 tornillos restantes para poder sacar la placa adaptadora y finalmente desmontar la carcasa inferior.
2.2 Desconexión

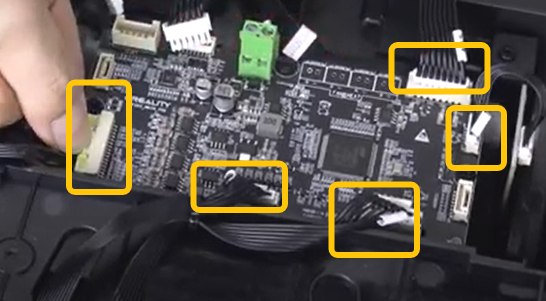

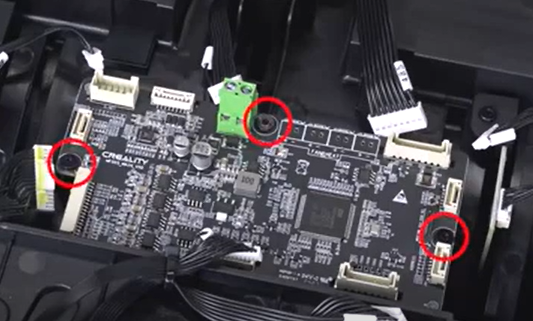

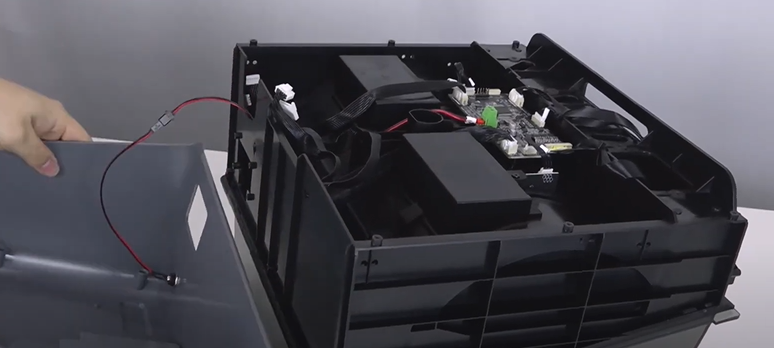

Desconectá todo el cableado de la placa madre teniendo mucho cuidado de no dañar los cables ni los puertos. Al usar los alicates para cortar el pegamento amarillo, fijate bien de no cortar ningún cable por error. Una vez liberada, sacá los tres tornillos que sujetan la placa madre y retirala del equipo.
2.3 Instalación

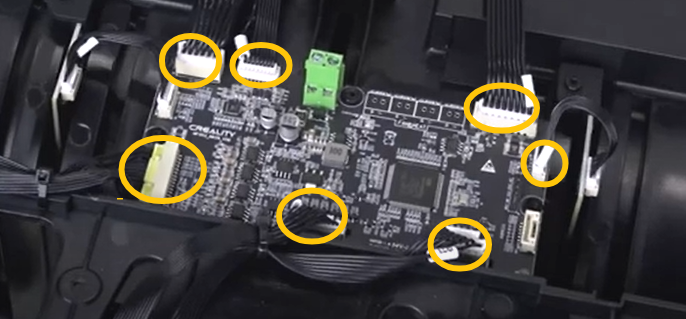

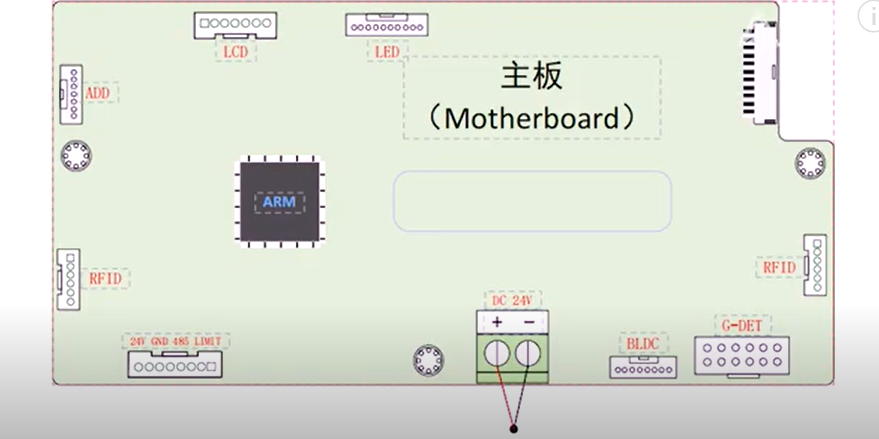

Colocá la placa madre nueva y ajustá los tornillos de fijación. Consultá el diagrama de cableado y conectá todo de nuevo, asegurándote de no enchufar ningún cable en un puerto equivocado; apretá bien los tornillos tras conectar.

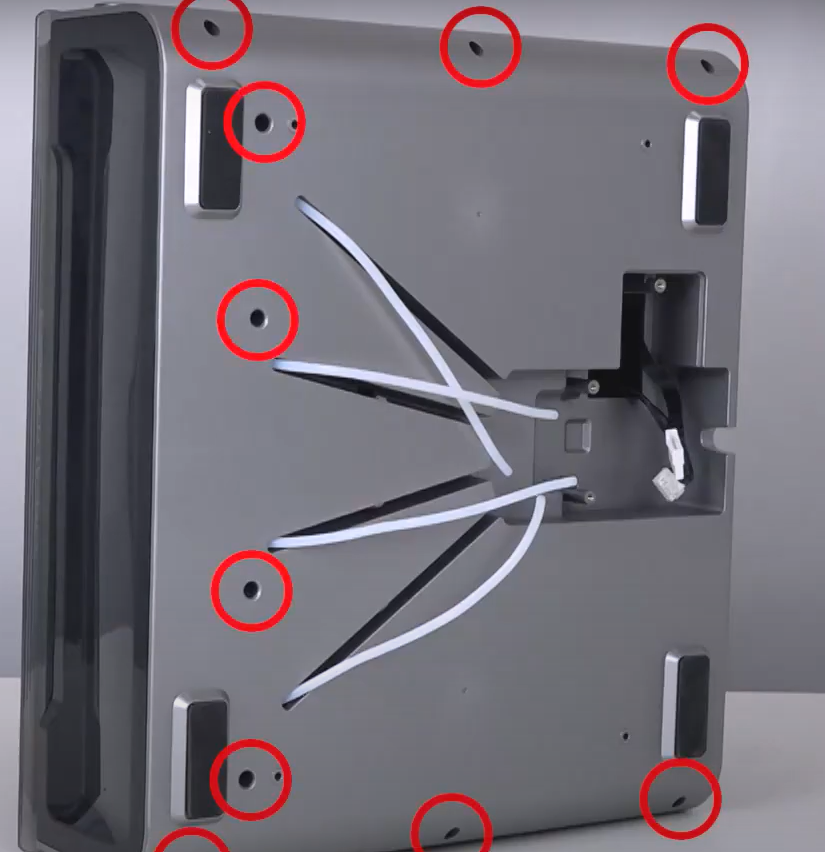

Volvé a poner la carcasa inferior prestando atención a que no quede cableado expuesto. Ajustá los dos tornillos de la tapa frontal e instalala. Colocá la entrada de filamento, acomodá bien el tubo de filamento y conectá los cables. Reinstalá la placa adaptadora con sus 7 tornillos, da vuelta la máquina para ajustar los 10 tornillos del fondo y terminá instalando el conjunto de salida del hub, organizando bien el tubo de filamento.
3. Tutorial en video
Podés ver el proceso completo en el siguiente link: Reemplazo de la placa madre del CFS.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
