Esta guía te muestra cómo realizar el ajuste correcto de la tensión en las correas de los ejes X e Y para impresoras de la serie K1. Mantener los valores adecuados es fundamental para garantizar una calidad de impresión óptima y evitar el desgaste prematuro de los componentes mecánicos.
Paso uno

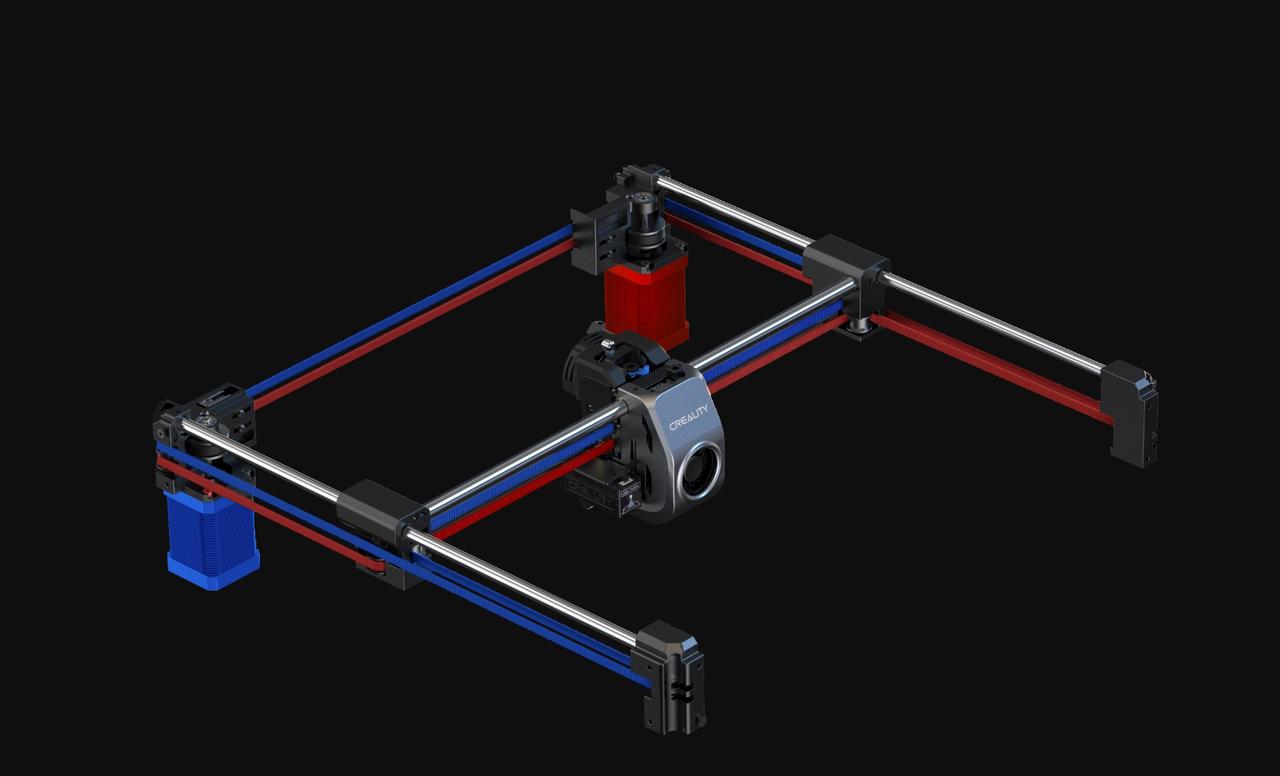

1.1 Inspeccioná los componentes de transmisión de los ejes X e Y.

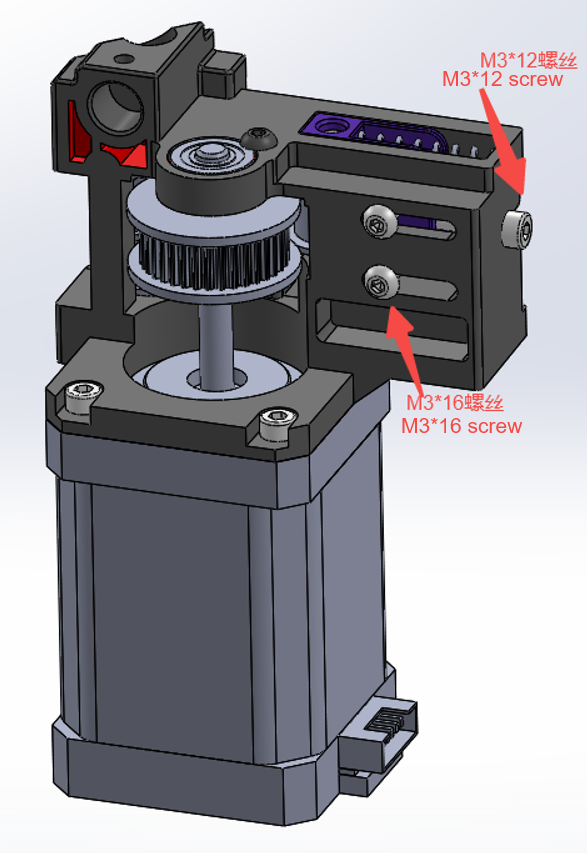

1.2 Revisá si los tornillos M3*12 de ambos lados fueron retirados. Si no es así, usá la llave Allen de 2.0 del kit de herramientas para sacarlos.

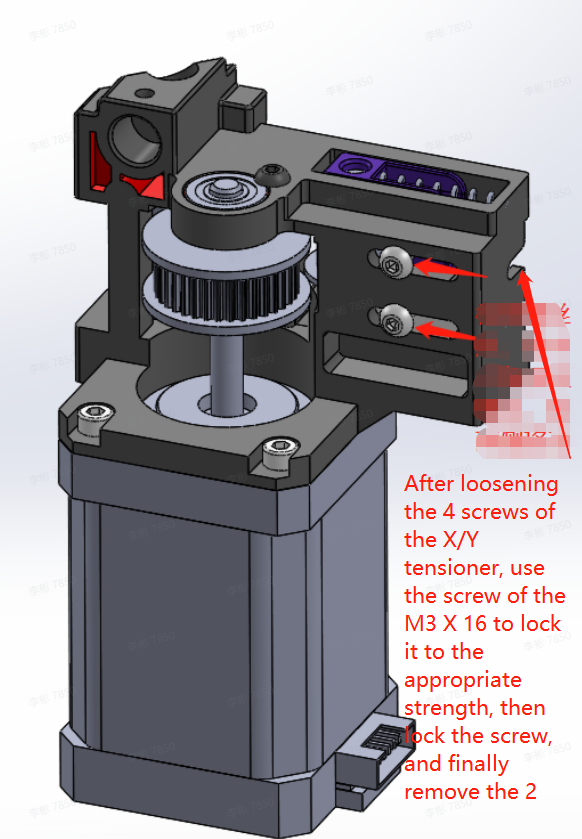

1.3 También usá la llave Allen de 2.0 para aflojar los cuatro tornillos hexagonales de cabeza plana M3*16 de ambos lados, permitiendo que los resortes apliquen la tensión completa.
1.4 Después de tensar, ajustá los cuatro tornillos M3*16.
1.5 Asegurate de que la tensión de las dos correas sea consistente (cuando ambas correas están juntas, la tensión debe ser de 5.5-6.5N).
Paso dos
2.1 Inspeccioná los componentes de transmisión de los ejes X e Y.
2.2 Aflojá los cuatro tornillos M3*16 de ambos lados si no hay tornillos M3*12 instalados.

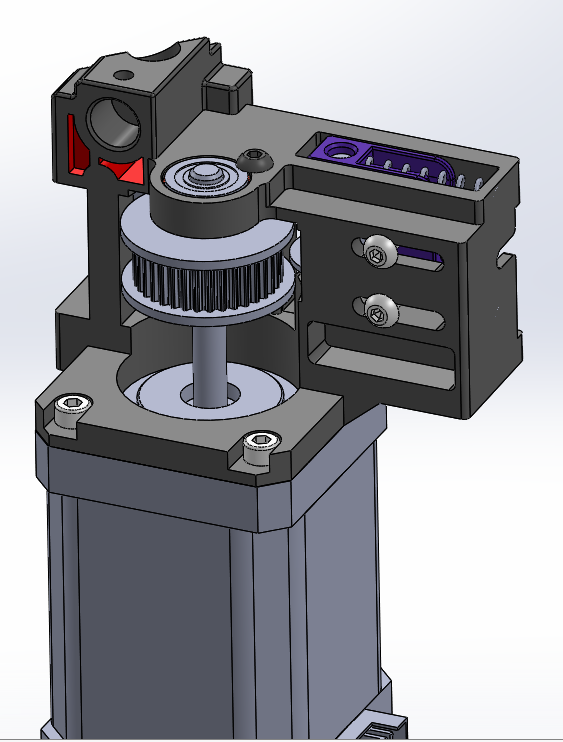

2.3 Usá la llave Allen para sujetar los tornillos, movelos hacia los lados y luego ajustá los tornillos M3*16.
2.4 Verificá que la tensión de las dos correas sea pareja (la tensión es de 5.5-6.5N cuando las dos correas están pegadas).
Galería de referencia
