En esta guía te explicamos cómo realizar el cambio de la nozzle de versión vieja en tu impresora. Seguí estos pasos detallados para asegurar un mantenimiento correcto del hotend y evitar daños en los componentes.
PASO 1: Retirar el filamento y apagar el equipo

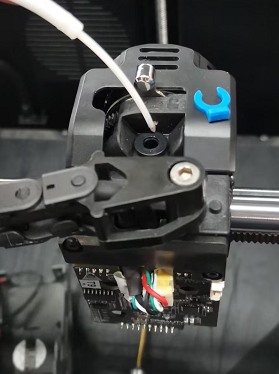

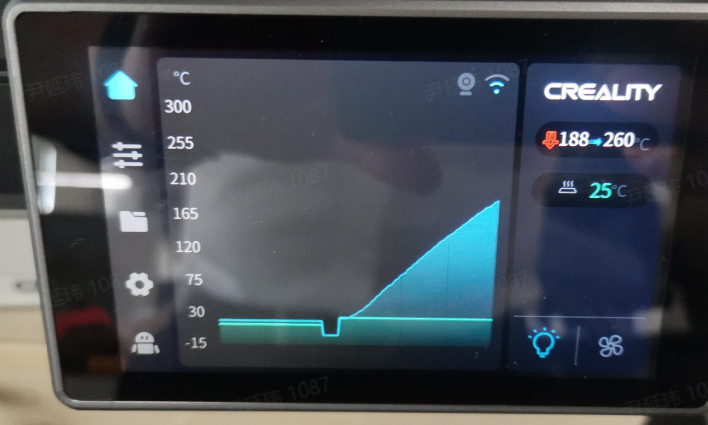

1.1 Configurá la temperatura de la nozzle a 260℃, sacá el clip azul del extruder, presioná el acople para retirar el tubo de teflón, poné el extruder en posición de desbloqueo y tirá del filamento para sacarlo.
1.2 Apagá la impresora o poné la temperatura de la nozzle en 0°C.
PASO 2: Retirar el AI LiDAR

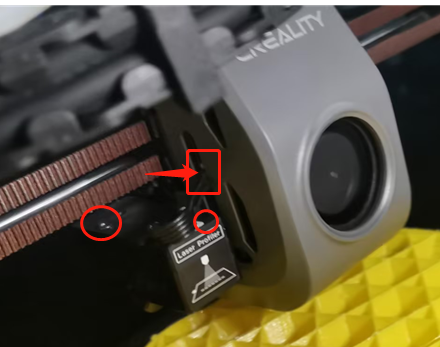

Desconectá el terminal del cable de transmisión del lado izquierdo de la placa de la nozzle y usá una llave hexagonal para sacar los dos tornillos de fijación que están arriba del AI LiDAR.
PASO 3: Sacar la tapa frontal del extruder

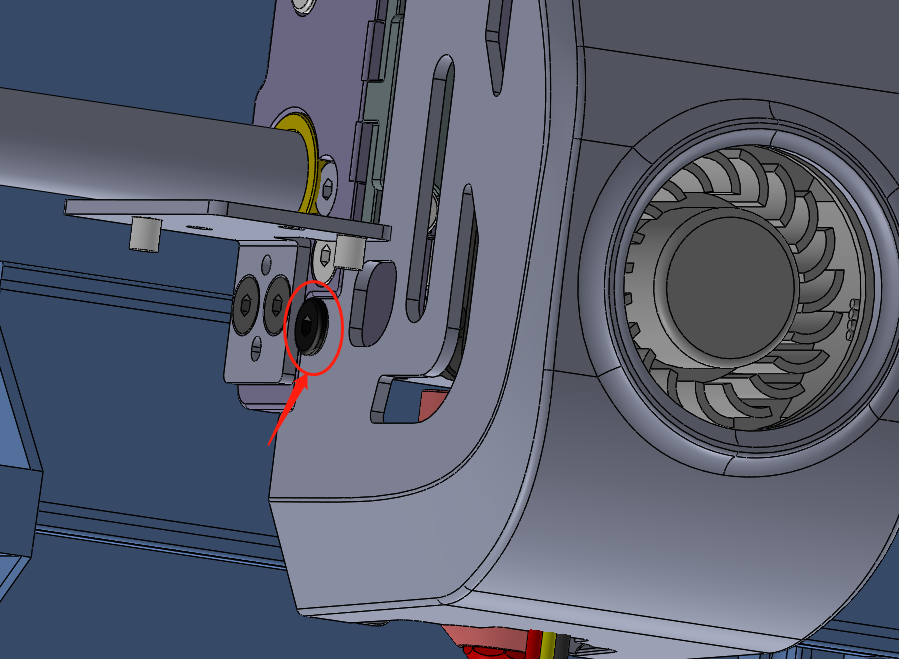

3.1 Retirá los tornillos de fijación de ambos lados de la tapa de la nozzle.
3.2 Sacá la tapa y desconectá el terminal del ventilador de capa.
PASO 4: Quitar la funda de silicona del hotend
Retirá con cuidado la funda protectora de silicona que recubre el bloque calefactor.
PASO 5: Precalentar el hotend

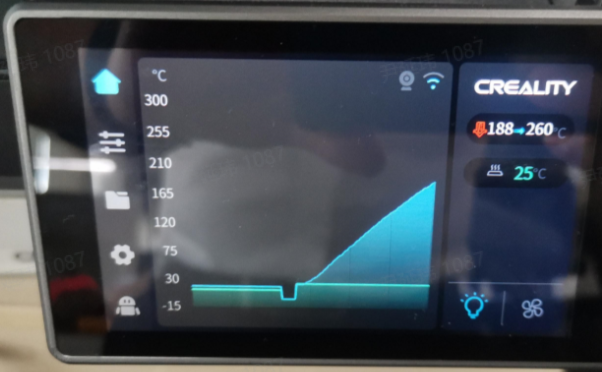

5.1 Prendé la impresora, poné la temperatura de la nozzle a 260℃, asegurate de que el extruder esté desbloqueado y que no haya restos de filamento obstruyendo el paso.
PASO 6: Retirar la nozzle vieja

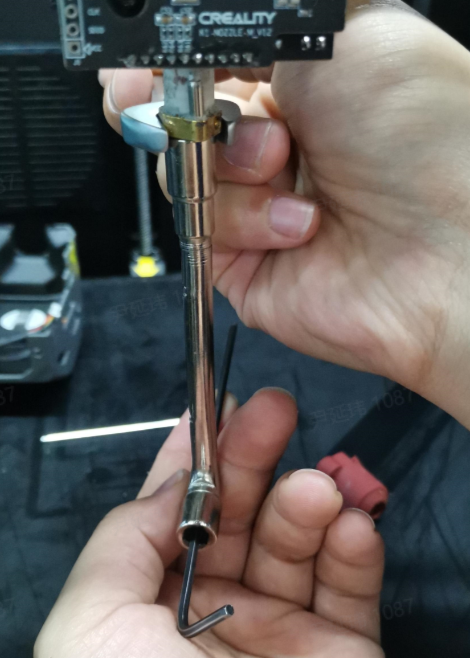

6.1 Agarrá la llave de tubo N° 6 y la llave fija del kit de herramientas. Insertá el lado largo de la llave de tubo en la nozzle y la llave N° 7 en el lado corto de la de tubo. Calzá la llave fija de 12 mm en la parte fija debajo del bloque para hacer contra fuerza (tené mucho cuidado de no quemarte con la nozzle caliente).
6.2 Sujetá firme la llave fija y girá la llave de tubo con fuerza para aflojar y sacar la nozzle.
PASO 7: Colocar la nozzle nueva
7.1 Agarrá la nozzle nueva, ponela en el calce de la llave de tubo, alineala con el orificio del bloque calefactor y ajustala bien.
7.2 Bajá la temperatura a 0°C y esperá a que llegue a temperatura ambiente. Apagá la impresora, desenchufala y volvé a colocar la funda de silicona de forma que cubra completamente el hotend.
PASO 8: Reinstalar la carcasa frontal del extruder
8.1 Tomá la tapa de la nozzle, conectá el terminal del ventilador en el conector correspondiente de la placa, encastrá la tapa y ajustá los dos tornillos de fijación laterales.
PASO 9: Reinstalar el AI LiDAR
Conectá el cable del módulo láser AI en la placa de la nozzle, insertá el pin de guía del módulo en el orificio del soporte y ajustá los dos tornillos de cabeza plana en la parte superior para dejarlo firme.
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
