En esta guía vas a encontrar los pasos detallados para realizar el cambio del kit de hotend integrado en tu impresora. Seguí las instrucciones con atención para asegurar un mantenimiento correcto y evitar daños en los componentes electrónicos.
Herramientas necesarias
Vas a necesitar llaves hexagonales H1.5, H2.0 y H2.5, además de unos alicates.
1. Retirar el filamento

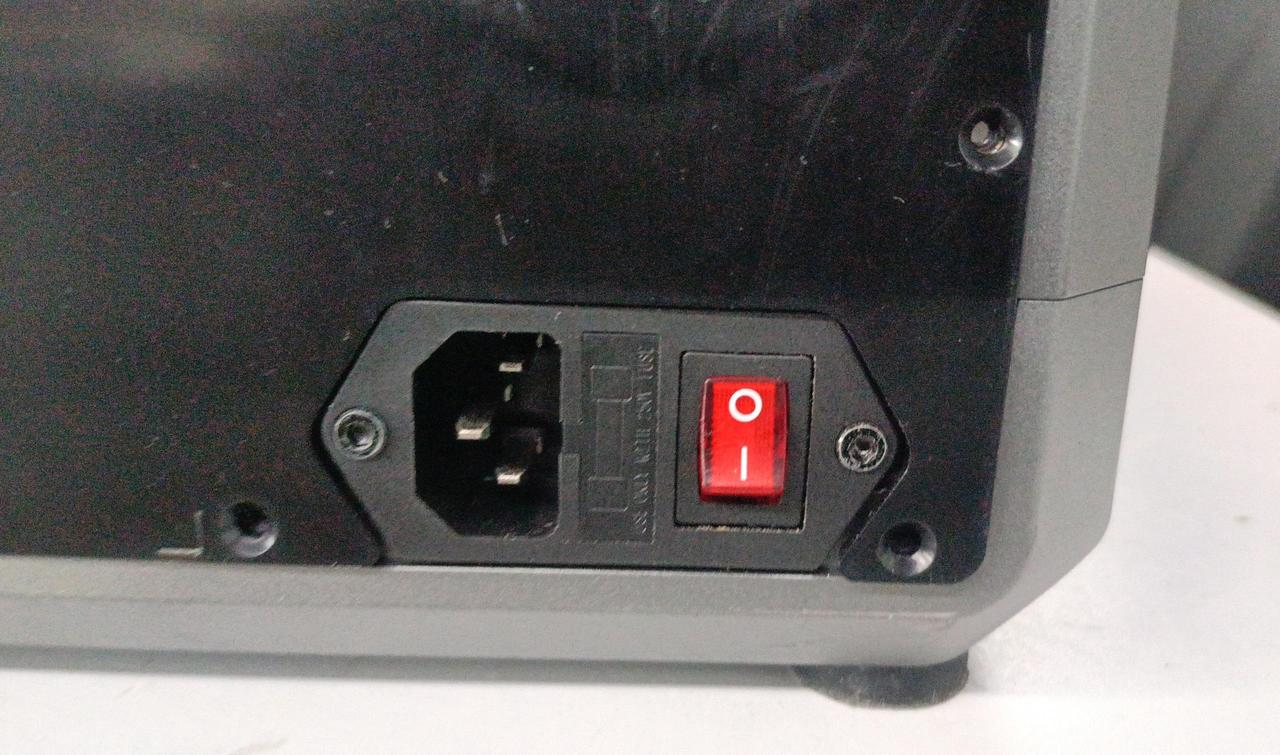

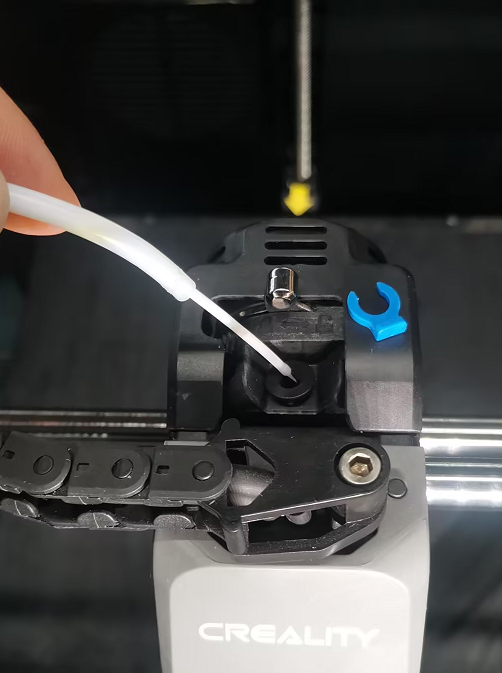

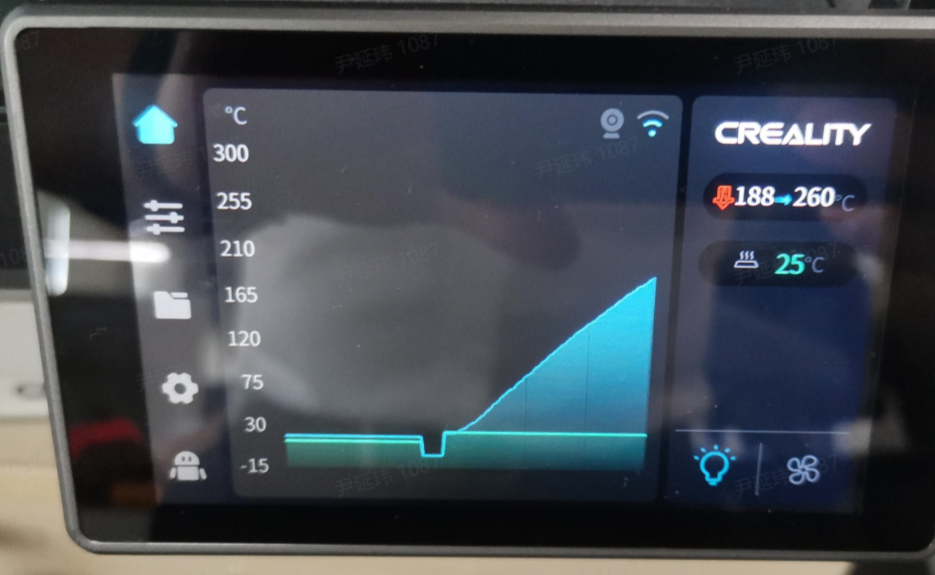

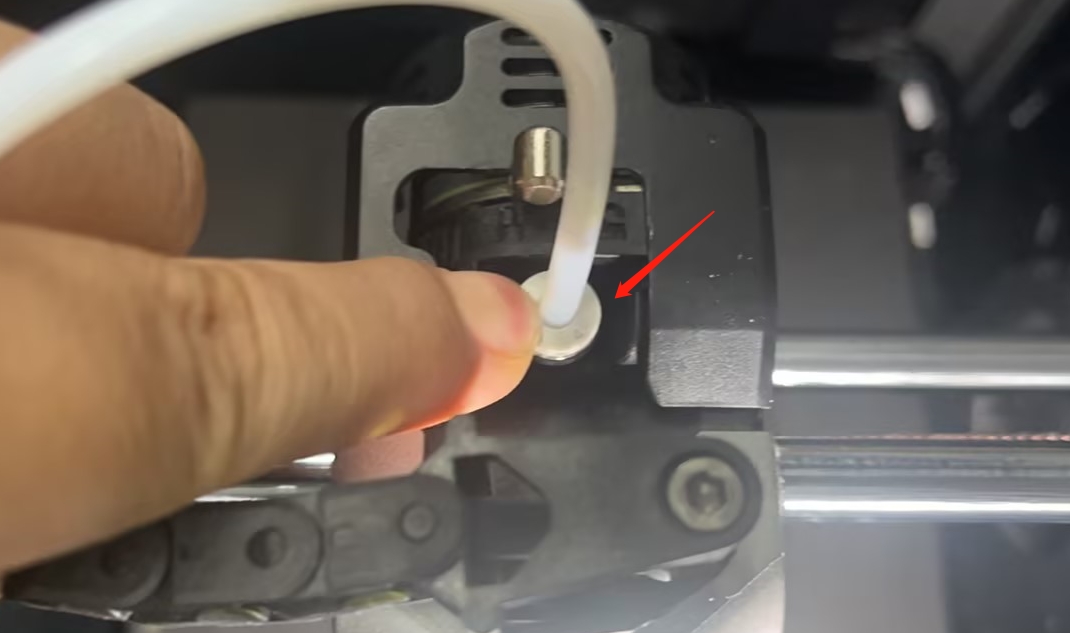

Configurá la temperatura del nozzle a 260°C, sacá el clip azul del extruder y presioná la traba para retirar el tubo de teflón. Poné el extruder en posición de desbloqueo y tirá del filamento hacia afuera; luego apagá la impresora o bajá la temperatura a 0°C.
2. Quitar el AI LiDAR

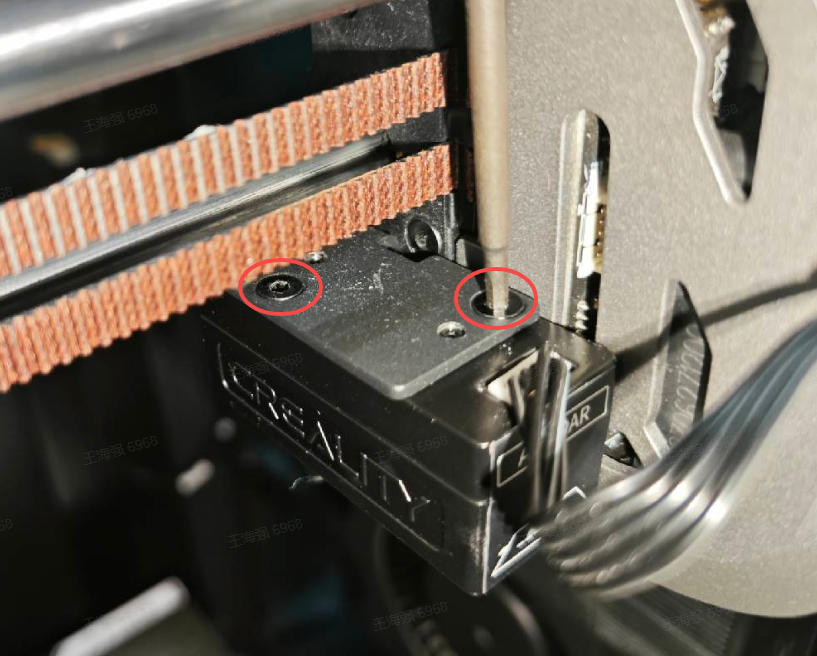

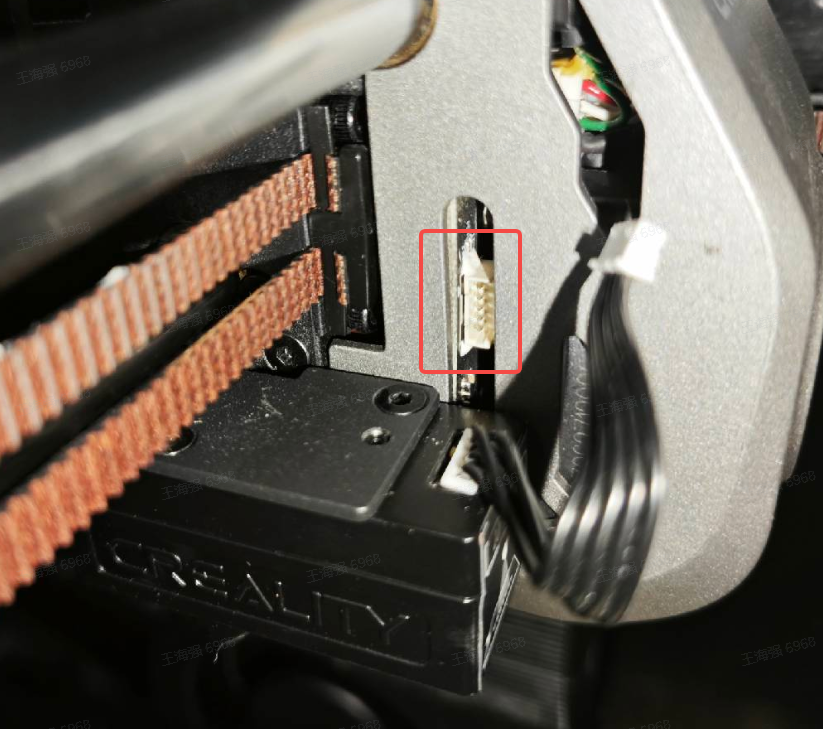

Si tenés una K1 o K1C con este sensor, desconectá el terminal del AI LiDAR y sacá los tornillos de fijación del radar láser. Si tu modelo no lo trae, podés saltear este paso.
3. Desmontar la carcasa frontal del extruder

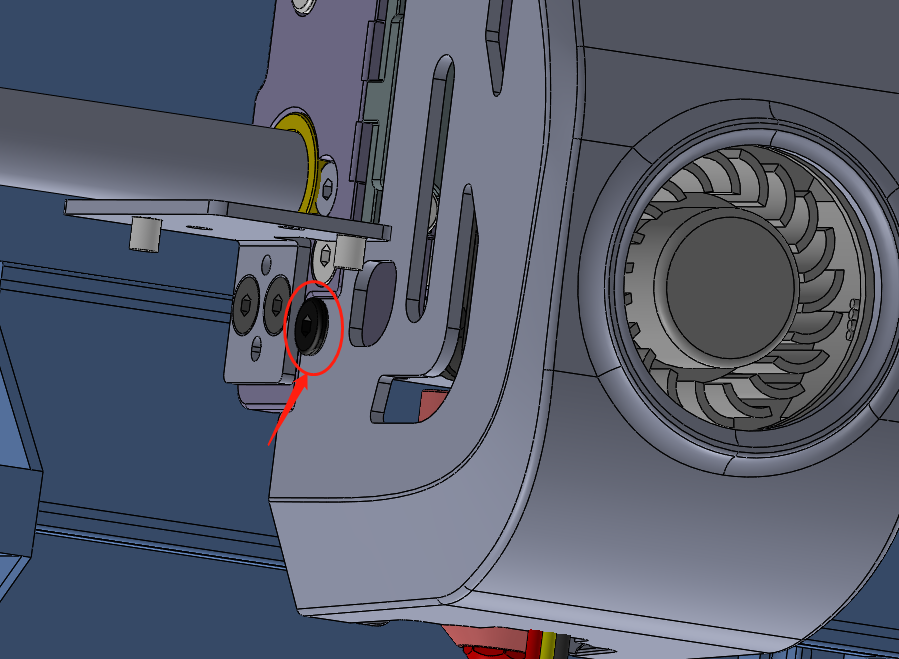

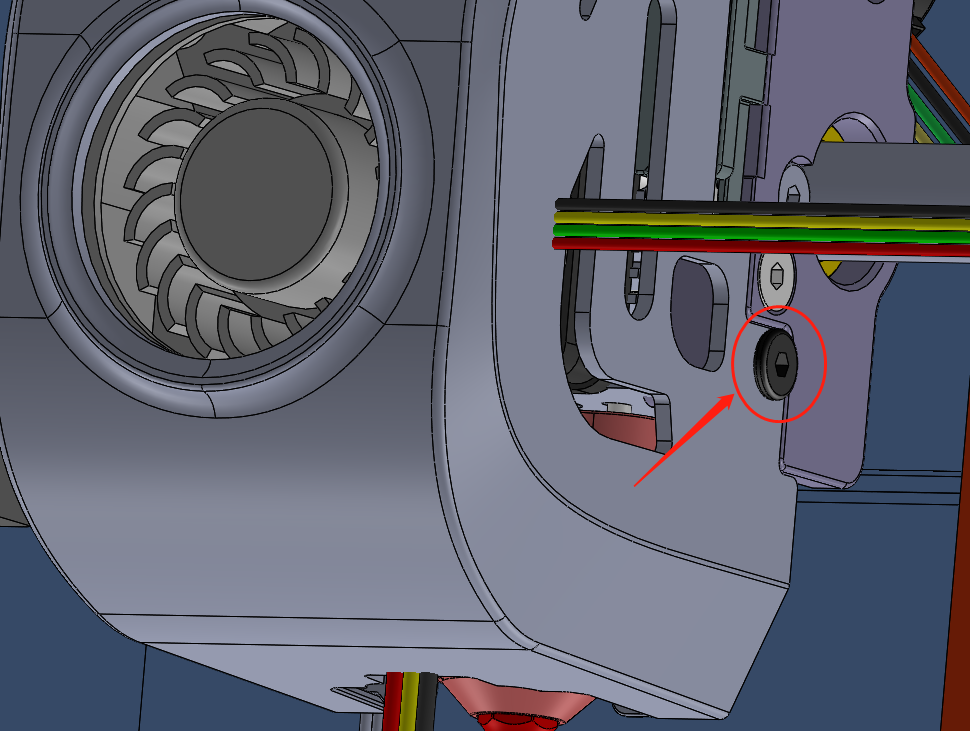

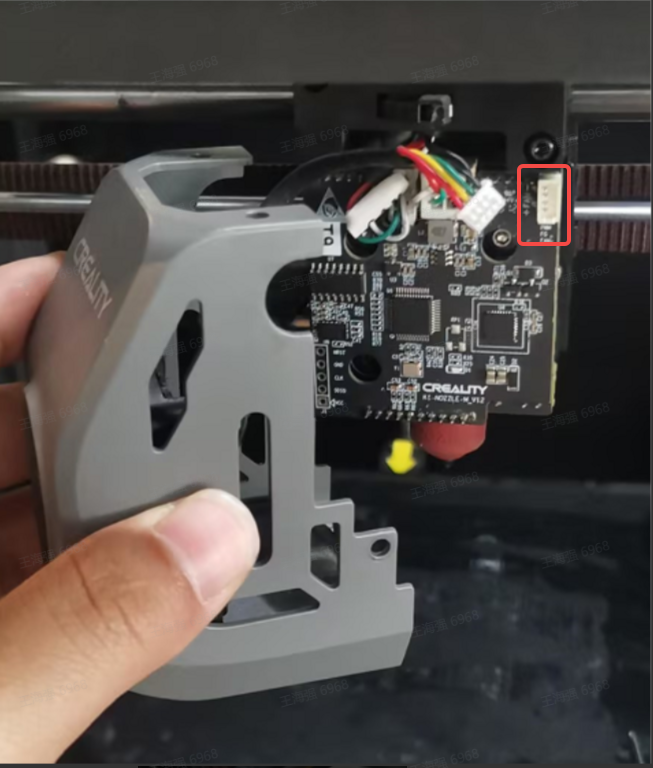

Usá una llave hexagonal H2.0 para sacar los tornillos de fijación de ambos lados de la tapa del hotend. Retirá la tapa con cuidado y desconectá el terminal del ventilador de modelo.
4. Limpiar pegamento y desconectar cables

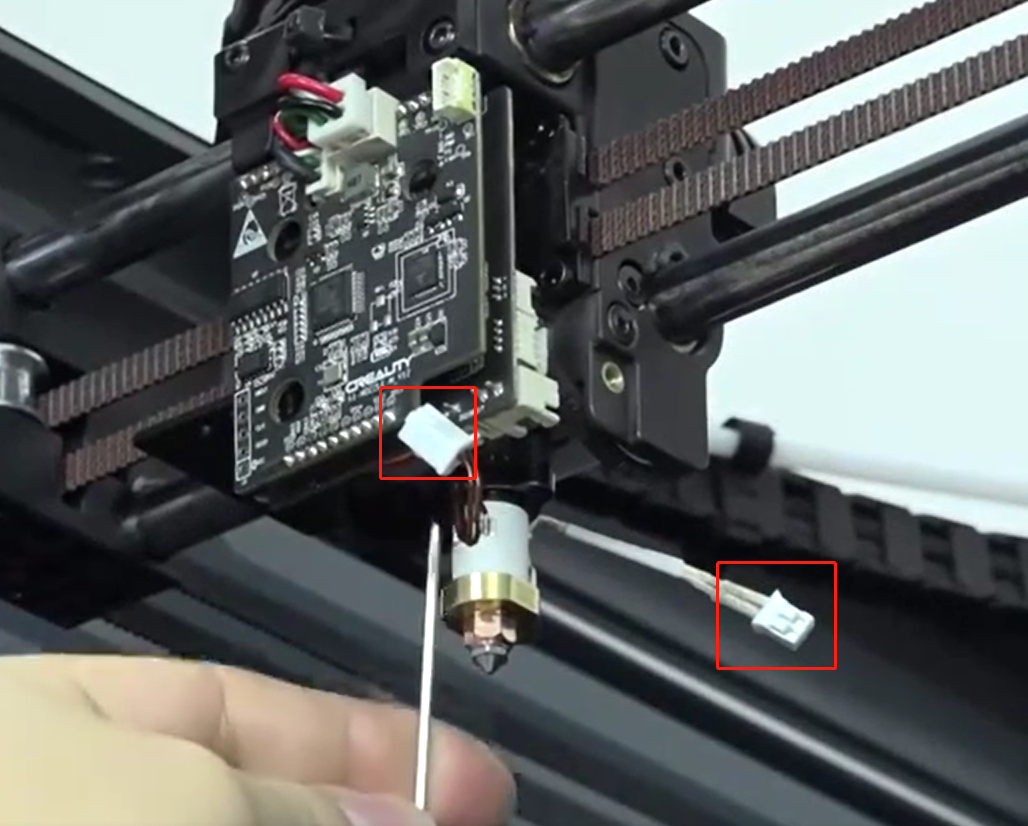

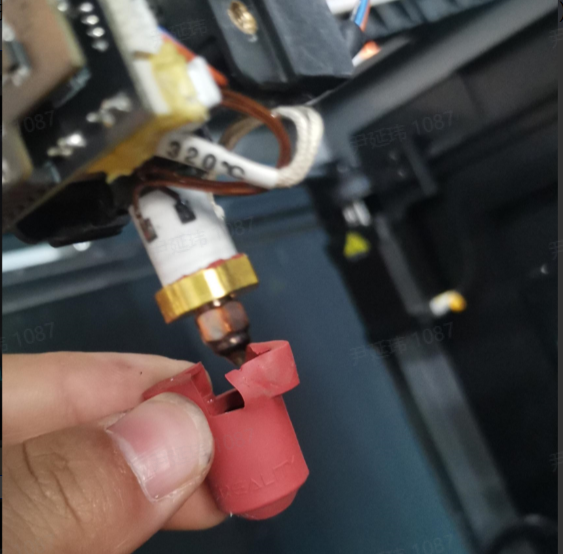

Usá los alicates para retirar el pegamento amarillo de los terminales del cabezal con mucho cuidado para no romper los cables. Desconectá los cables del calentador y del termistor. Esperá a que la temperatura baje antes de sacar la funda de silicona para no quemarte, y finalmente retirá los dos tornillos cilíndricos que sujetan el cabezal.
5. Instalar el nuevo hotend

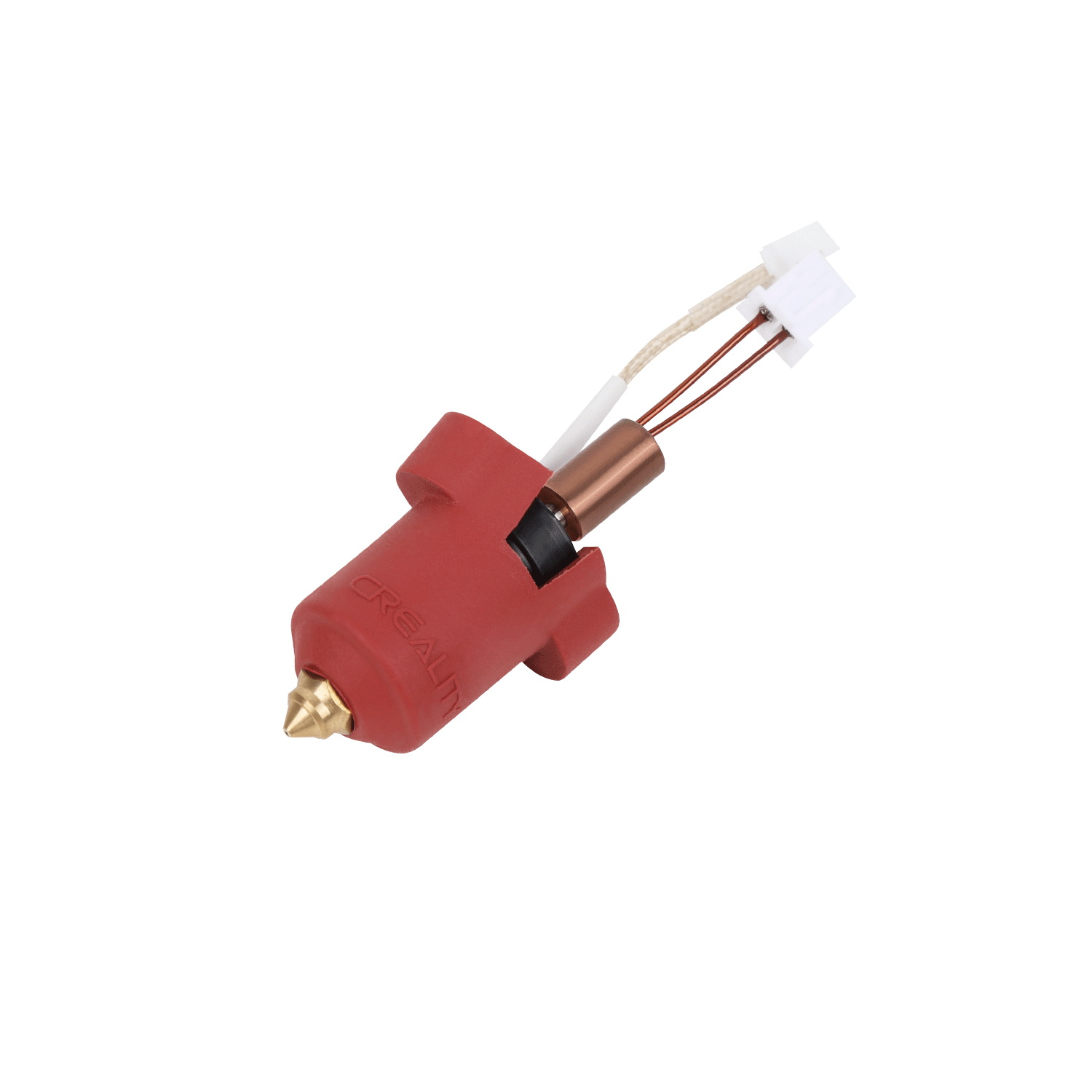

Aplicá grasa térmica en la parte superior e instalá el nuevo kit de hotend integrado. Ajustá firmemente los tornillos de ambos lados del disipador con la llave hexagonal y volvé a conectar los cables del calentador y del termistor.
6. Reinstalar la tapa del cabezal
Conectá el terminal del ventilador de modelo y colocá la tapa en su lugar. Usá la llave H2.0 para apretar los tornillos de fijación en ambos laterales.
7. Reponer el LiDAR
Si tu impresora usa AI LiDAR, volvé a instalar el radar usando la llave H2.0 y conectá el terminal correspondiente para finalizar el proceso.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
