Esta guía te muestra el paso a paso para cambiar el kit de hotend de la versión vieja en tu equipo Creality. Es un proceso detallado, así que fijate de seguir bien las instrucciones para que la instalación quede perfecta.
1. Descargá el filamento
1.1 Descargá el filamento

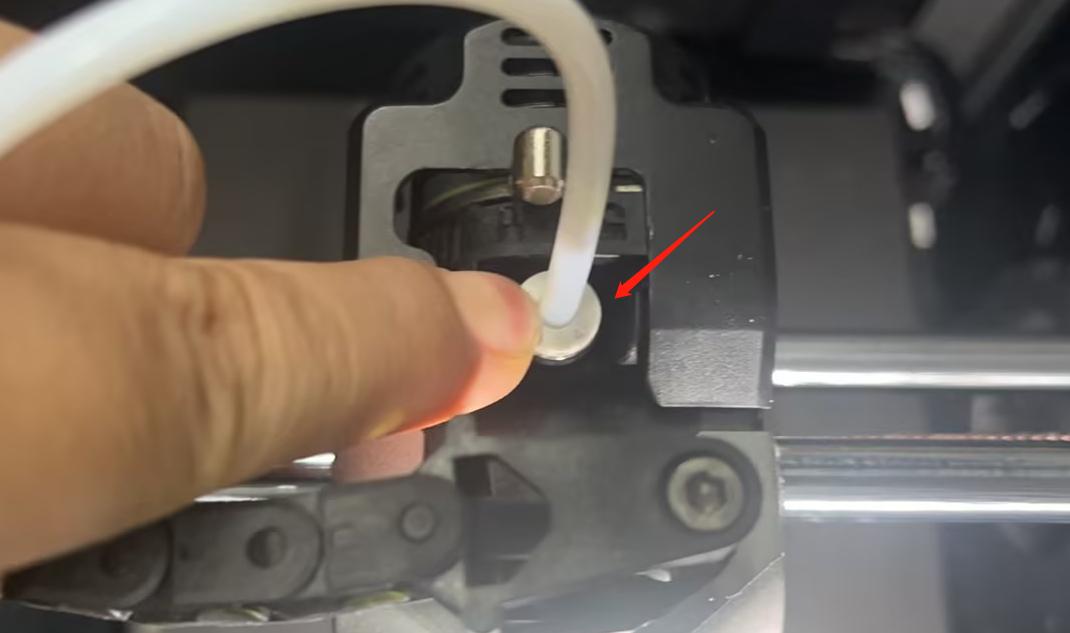

Poné la temperatura del nozzle a 260°C, sacá el clip azul del extruder, presioná el seguro para tirar del bowden tube, poné el extruder en posición de desbloqueo y sacá el filamento (si tenés el nuevo clip de extrusión, presioná la parte blanca del conector neumático, sacá el bowden tube, desbloqueá el extruder y retirá el filamento).
1.2 Apagá la máquina o poné la temperatura del nozzle en 0°C
2. Desmontá el AI LIDAR

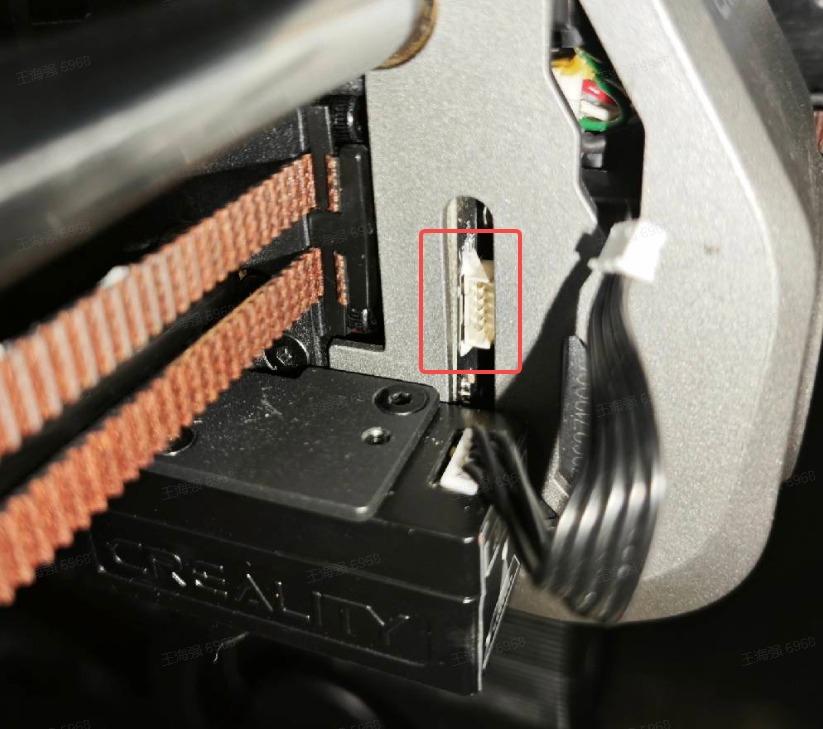

2.1 Desconectá el terminal del AI LiDAR

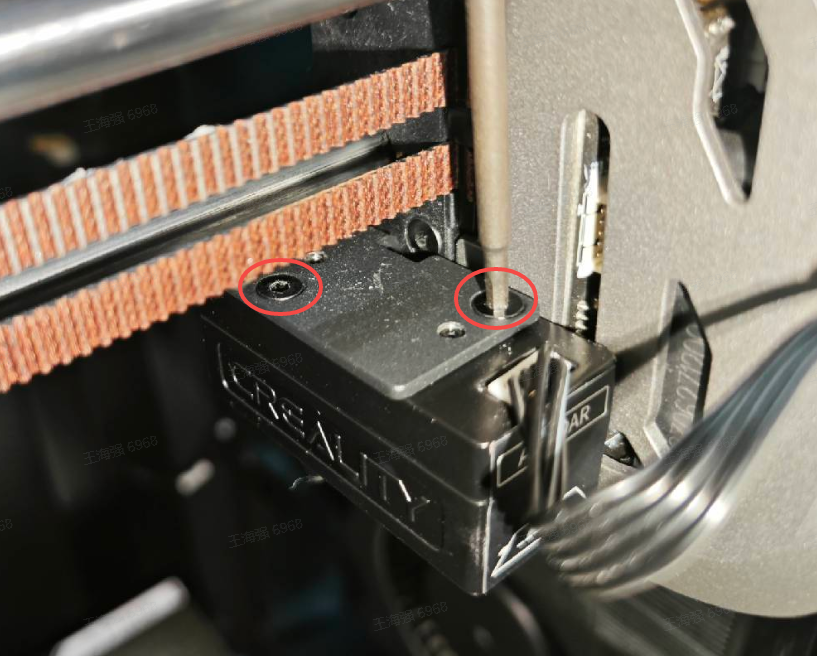

2.2 Sacá los tornillos de fijación del LIDAR
3. Sacá la tapa frontal del extruder
Herramienta: Llave hexagonal H2.0

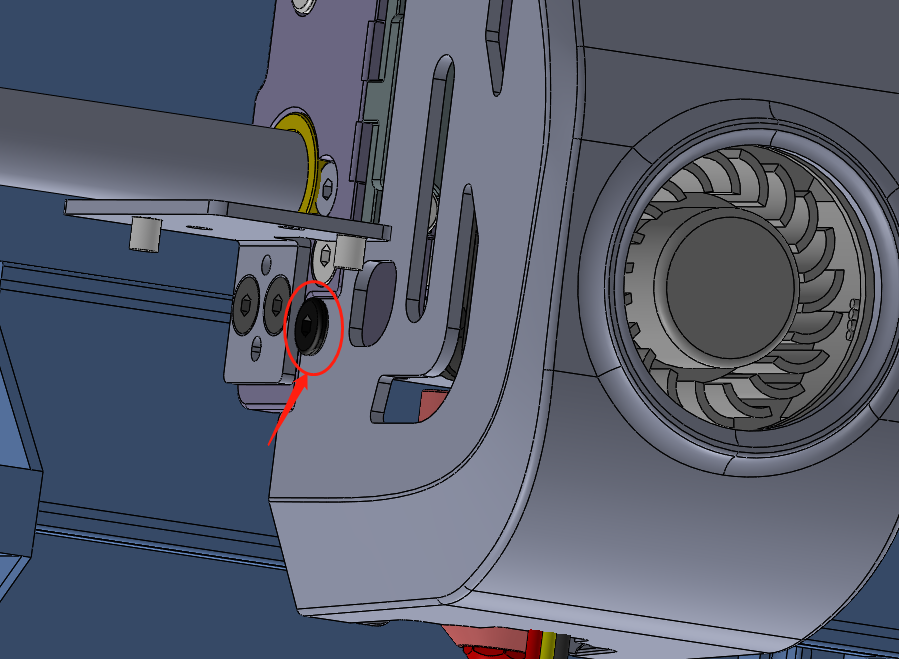

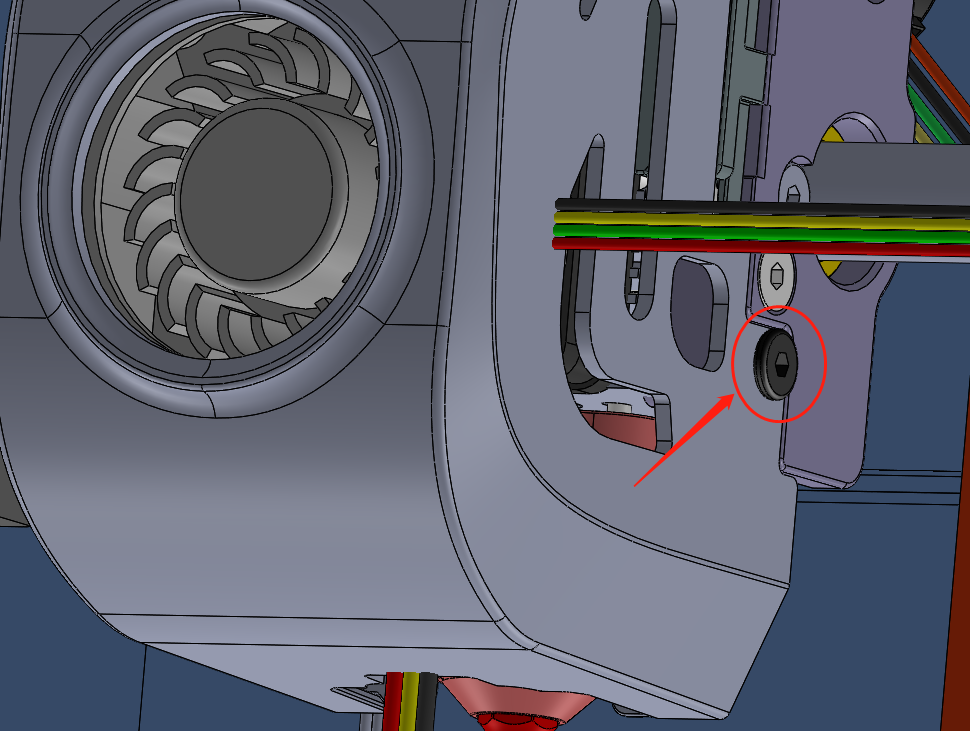

3.1 Sacá los tornillos de fijación de ambos lados de la tapa del extruder

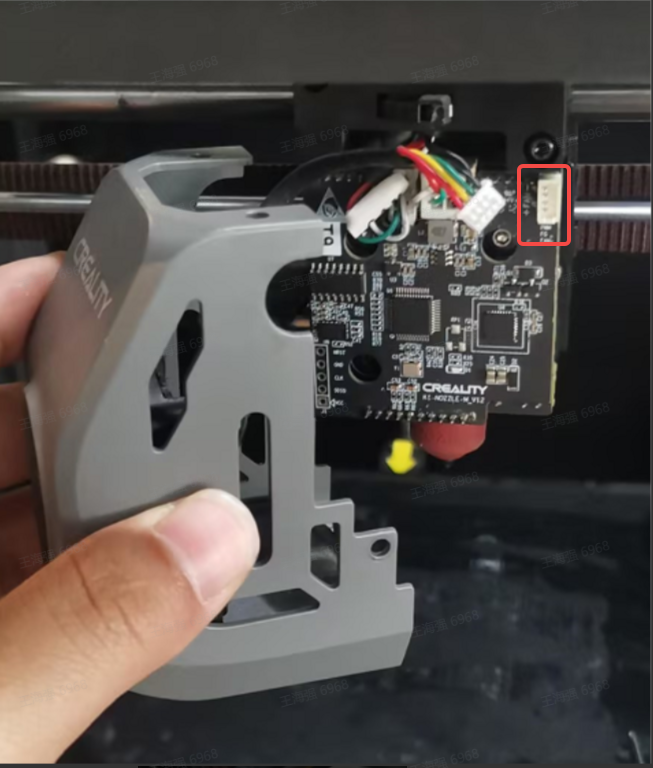

3.2 Retirá la tapa del nozzle y desconectá el terminal del ventilador de capa
4. Desarmado del hotend viejo y el disipador

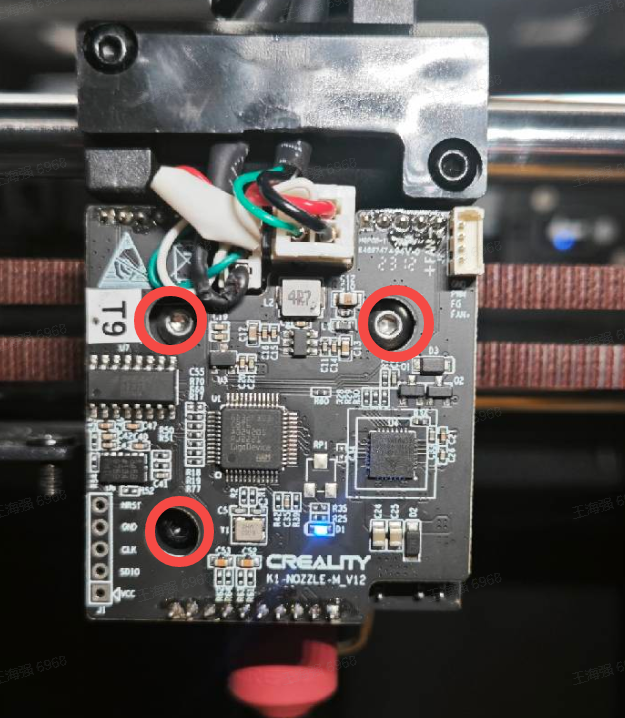

4.1 Sacá la placa de circuito frontal del extruder
Usá una llave hexagonal H2.0 para sacar los tres tornillos frontales.

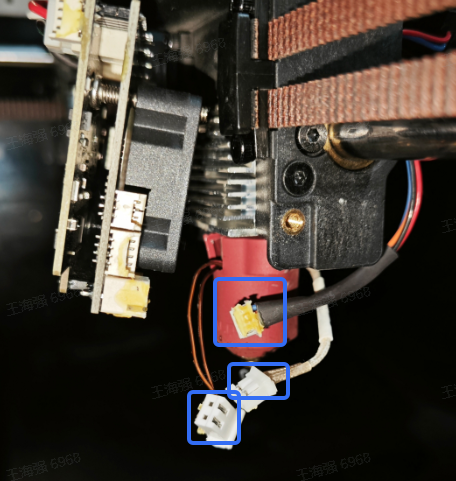

4.2 Retirá el bloque de terminales del hotend

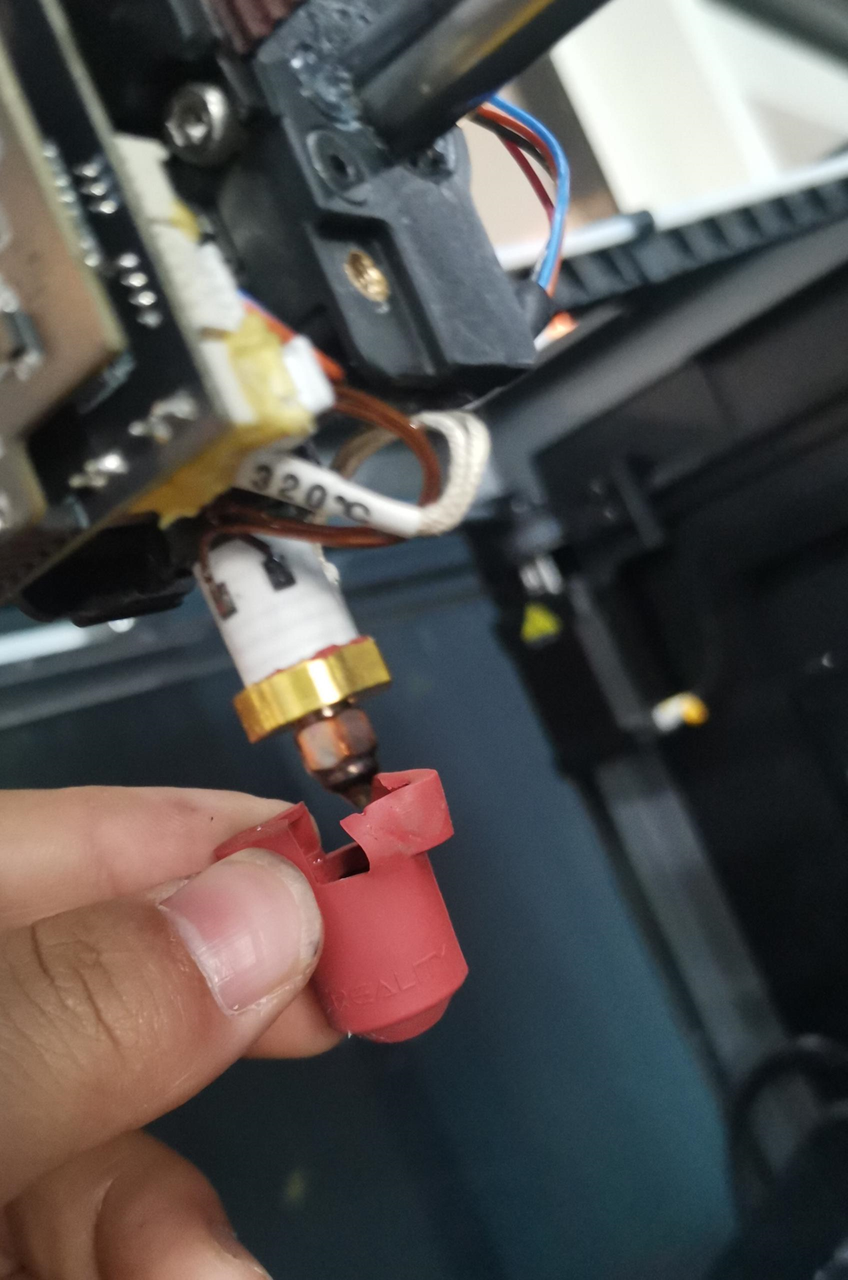

4.3 Sacá la funda de silicona del hotend
Hacelo cuando el equipo se haya enfriado para evitar quemaduras.

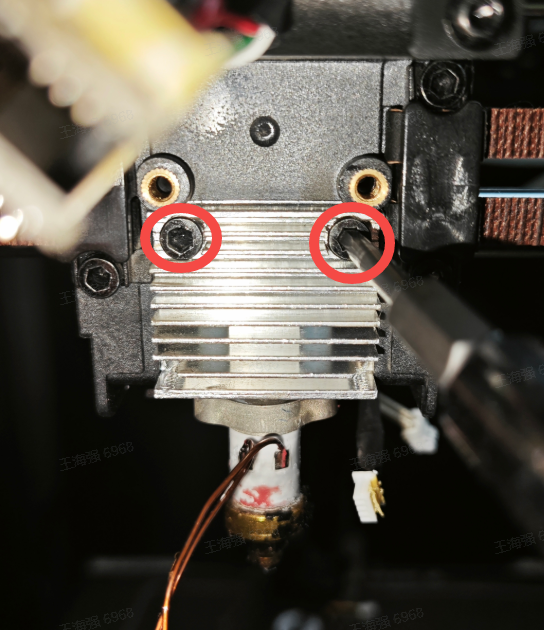

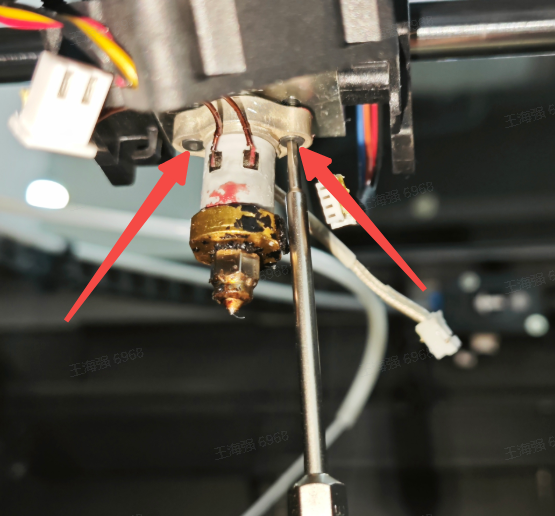

4.4 Sacá los tornillos de retención del hotend
Usá una llave H2.0 para sacar los dos tornillos de cabeza cilíndrica que sujetan el hotend.

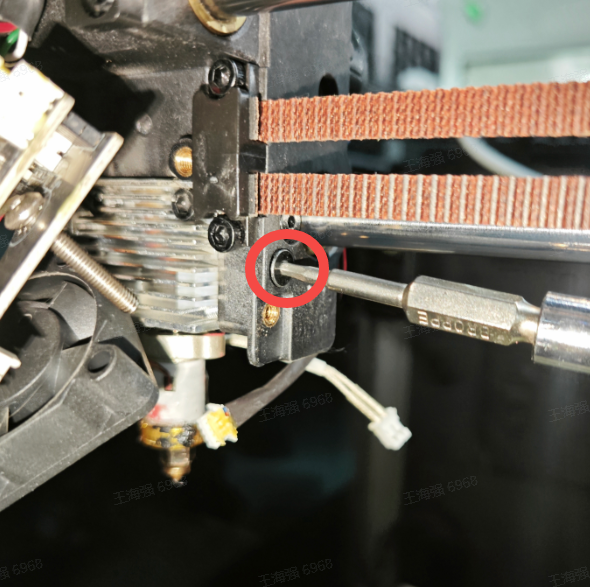

4.5 Sacá los tornillos que fijan el disipador en ambos lados
Usá una llave H2.0 para retirar los dos tornillos laterales.
4.6 Sacá los tornillos de montaje frontales del disipador
Usá una llave H2.5 para sacar los dos tornillos del frente.
4.7 Retirá el hotend viejo
Sostené el bloque disipador con la mano y hacé fuerza vertical hacia abajo para retirar el hotend viejo por completo.
5. Desarmá el extruder
5.1 Desarmá el extruder
Usá una llave H2.5 para sacar los tres tornillos de fijación en ambos lados del extruder.
5.2 Sacá el bowden tube azul original
6. Instalá el nuevo hotend
6.1 Instalá el nuevo hotend
Alineá la posición del orificio de la garganta e instalalo de forma vertical.
6.2 Ajustá los tornillos de fijación en la parte frontal del disipador
Usá una llave H2.5 para apretar los tornillos frontales del disipador.
6.3 Ajustá los tornillos en ambos lados del disipador
Usá la llave H2.0 para apretar los tornillos laterales del disipador.
6.4 Conectá el terminal del hotend
6.5 Instalá la placa de circuito frontal del extruder
Usá la llave H2.0 para ajustar los tres tornillos. Tené cuidado de no apretar demasiado el tornillo de abajo para no dañar la placa.
6.6 Conectá los terminales del extruder
7. Reinstalación del extruder
7.1 Revisá que no haya ninguna anomalía en el conducto
7.2 Volvé a colocar el extruder
Usá una llave H2.5 para ajustar los tres tornillos de fijación en ambos lados del extruder.
8. Reinstalación de la tapa del hotend
8.1 Conectá los terminales del ventilador de capa
8.2 Ajustá los tornillos de fijación de ambos lados
Usá la llave H2.0 para apretar los tornillos laterales.
9. Reinstalación del LIDAR
9.1 Instalá el AI LIDAR
Usá la llave H2.0 para montar el sensor.
10. Conectá el terminal del AI LIDAR
Fuente: Adaptado al español desde el wiki oficial Creality (licencia CC BY-SA). Revisión técnica por equipo Breva.
