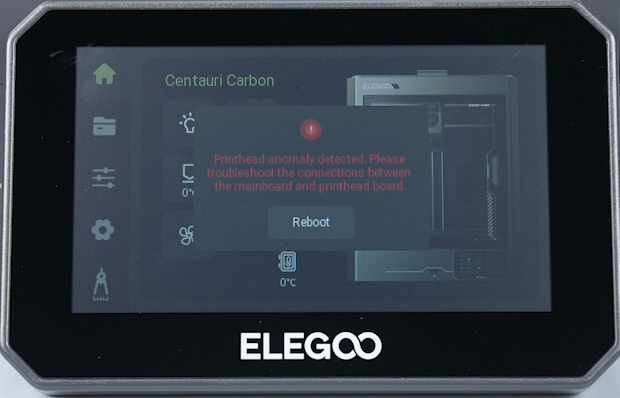

Este mensaje de error para Centauri Carbon puede aparecer si el cable de conexión del cabezal, el PCB del cabezal o la placa madre están dañados. Seguí estos pasos de inspección y medición para identificar el componente fallado y solucionar el problema.
Herramientas necesarias
- Una llave Allen de 1.5 mm
- Una llave Allen de 2.0 mm
- Un multímetro
Pasos de solución de problemas
1. Reconectá el cable de conexión en la parte superior del cabezal

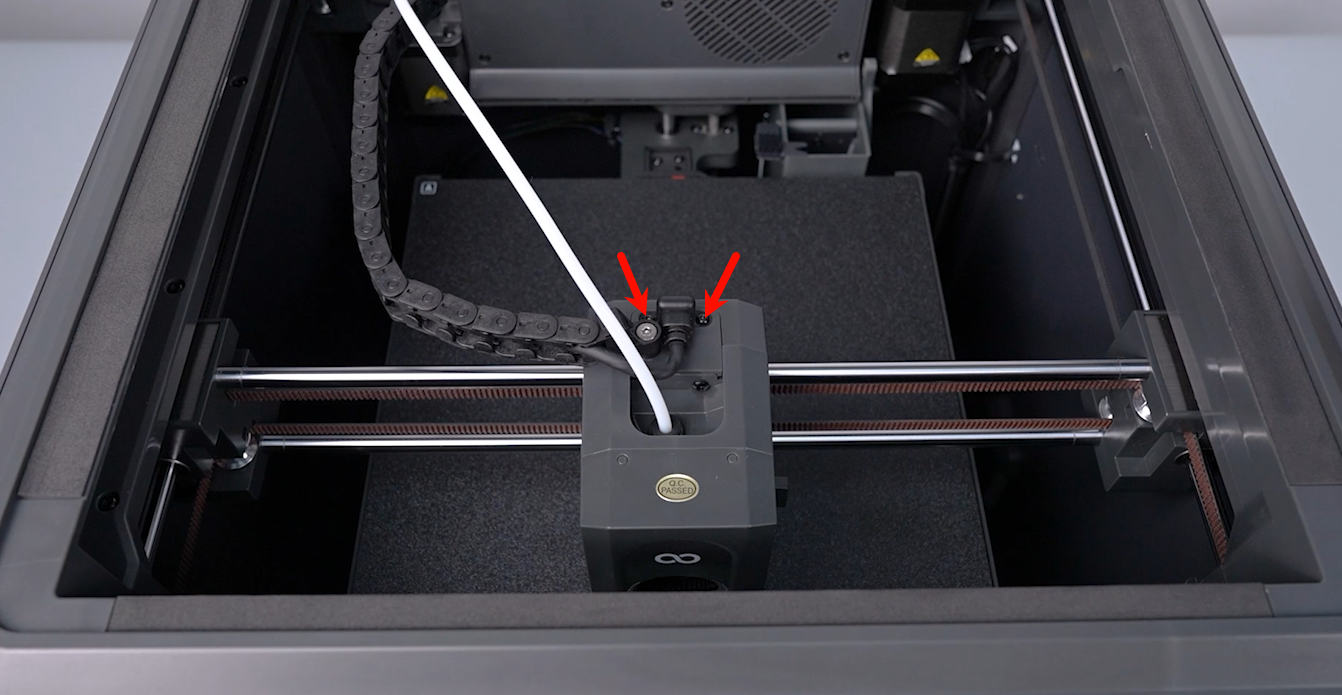

Paso 1. Apagá la impresora y desenchufá el cable de alimentación. Aflojá los 2 tornillos que aseguran el cable de conexión del cabezal usando una llave Allen de 1.5 mm.

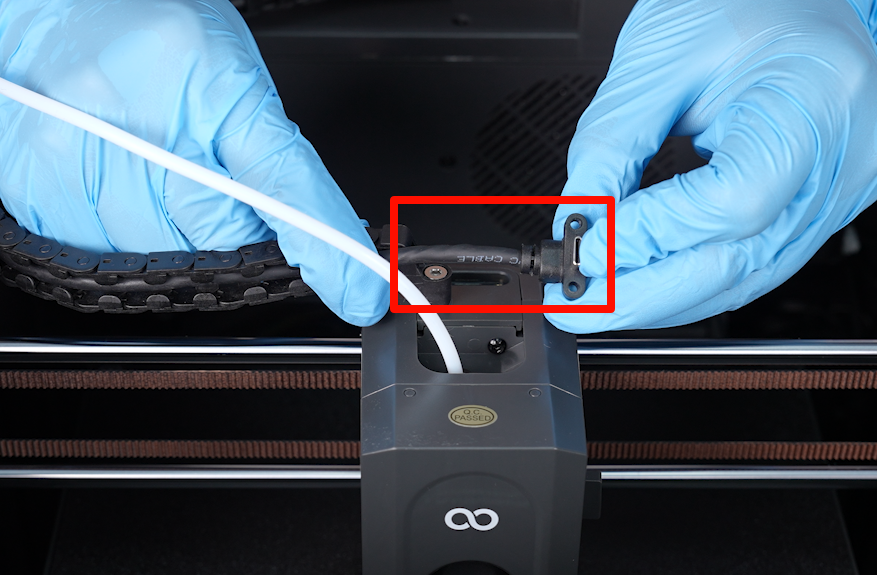

Paso 2. Volvé a enchufar el cable. Inspeccioná visualmente la superficie y fijate si hay algún daño. Si el cable está dañado, reemplazalo por uno nuevo.

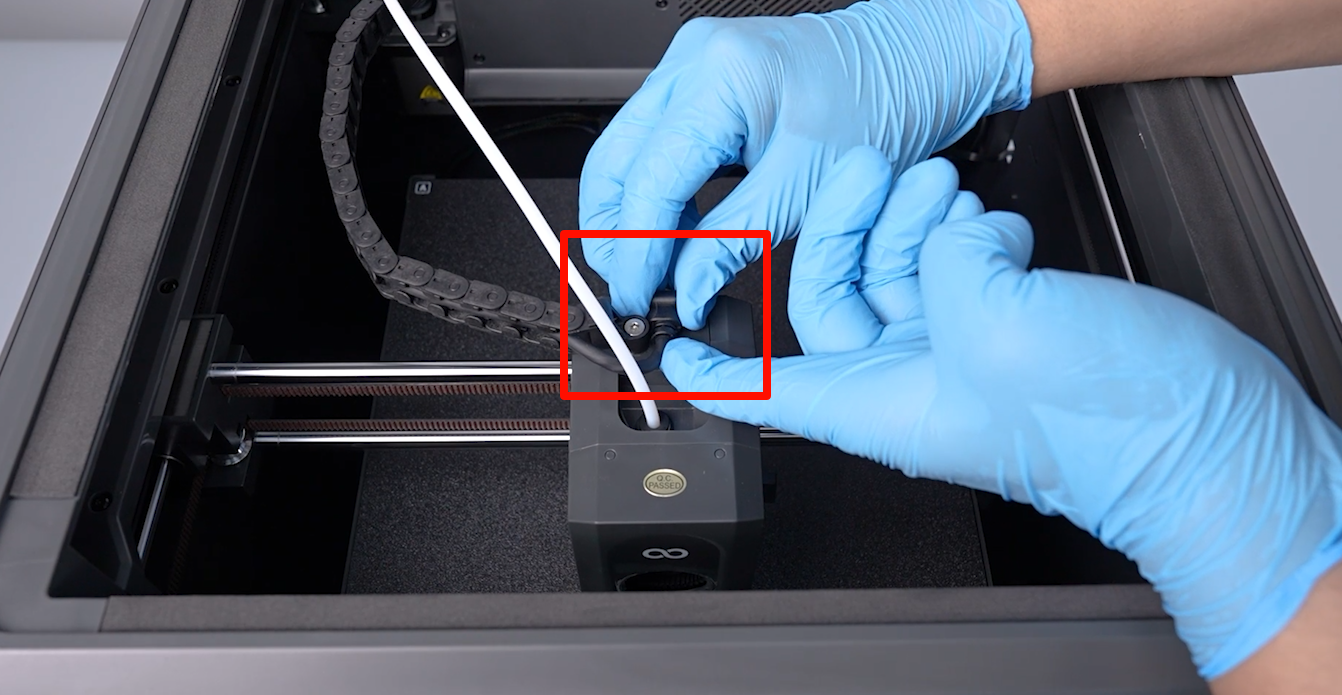

Paso 3. Si el cable está en condiciones, volvé a insertarlo. Prendé la impresora y observá si el error persiste.
2. Reconectá el cable de conexión en el puerto de la placa madre

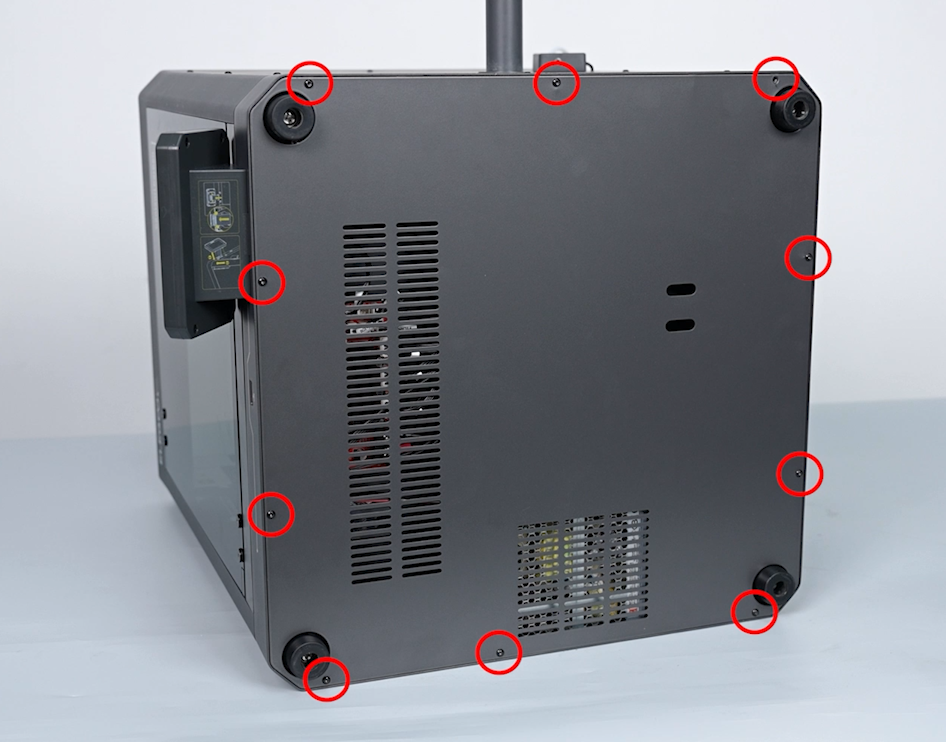

Paso 1. Si el error sigue apareciendo después de reconectar o cambiar el cable, revisá la conexión en el puerto de la placa madre. Aflojá los 10 tornillos de la tapa inferior con una llave Allen de 2.0 mm.

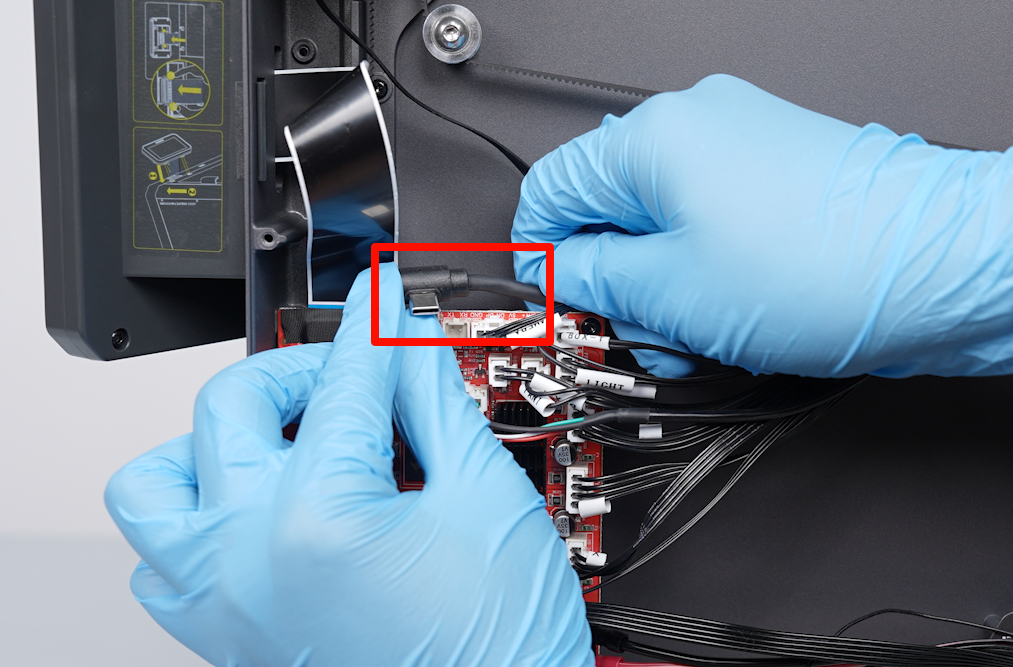

Paso 2. Volvé a enchufar el cable en la placa madre. Verificá visualmente que no tenga daños en la superficie. Si el cable está dañado, poné uno nuevo.
Paso 3. Si el cable está bien, conectalo de nuevo. Prendé la impresora y probá si se fue el error. ADVERTENCIA: No toques ningún componente electrónico con la impresora encendida para evitar descargas eléctricas.
3. Medí el voltaje de encendido del PCB con un multímetro
Paso 1. Si la falla continúa, chequeá si el voltaje entre el PCB y los componentes es normal. Soltá los 2 tornillos del puerto del cable del cabezal con la llave Allen de 1.5 mm.

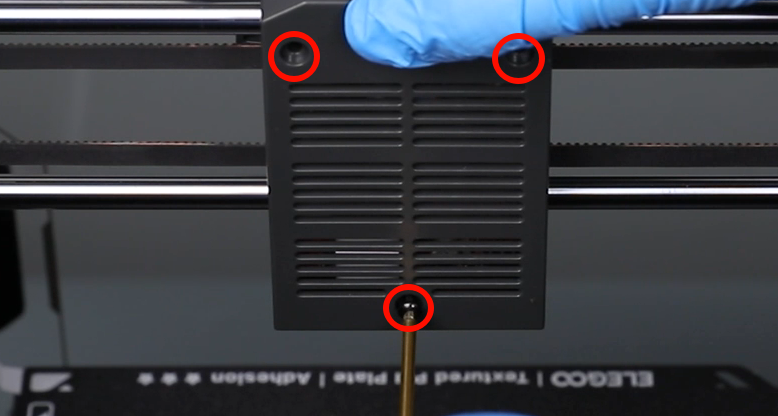

Paso 2. Aflojá los 3 tornillos de la tapa trasera de la impresora y sacala usando una llave Allen de 2.0 mm.

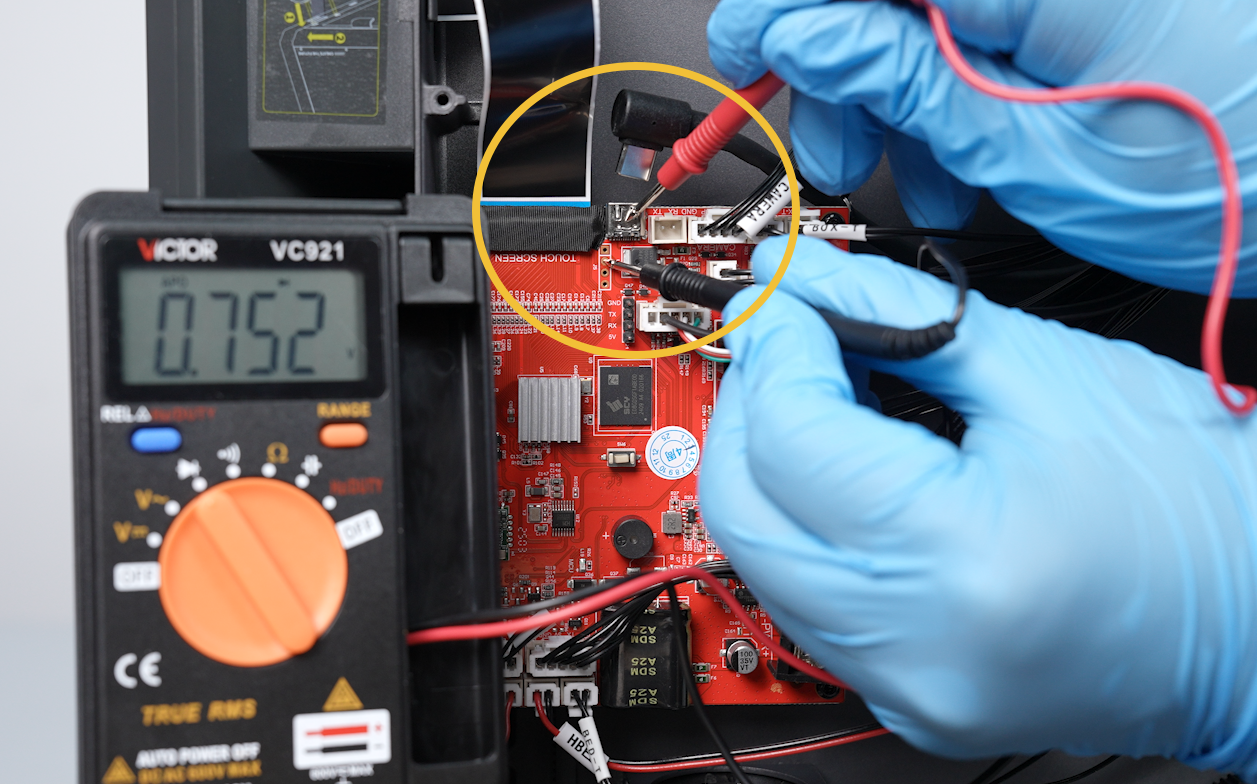

Paso 3. Medí si el voltaje de encendido entre el PCB y los componentes electrónicos ronda los 0.700 V. Nota: Desenchufá el cable de conexión antes de medir. La punta roja del multímetro va en el puerto del cable y la negra en los pines de los componentes. Si el valor es muy distinto, el PCB está fallando y tenés que cambiarlo.
4. Medí el voltaje de encendido del cable en el puerto de la placa madre
Paso 1. Si el voltaje del PCB es normal, verificá el puerto en la placa madre. Aflojá los 10 tornillos de la tapa inferior con la llave Allen de 2.0 mm.

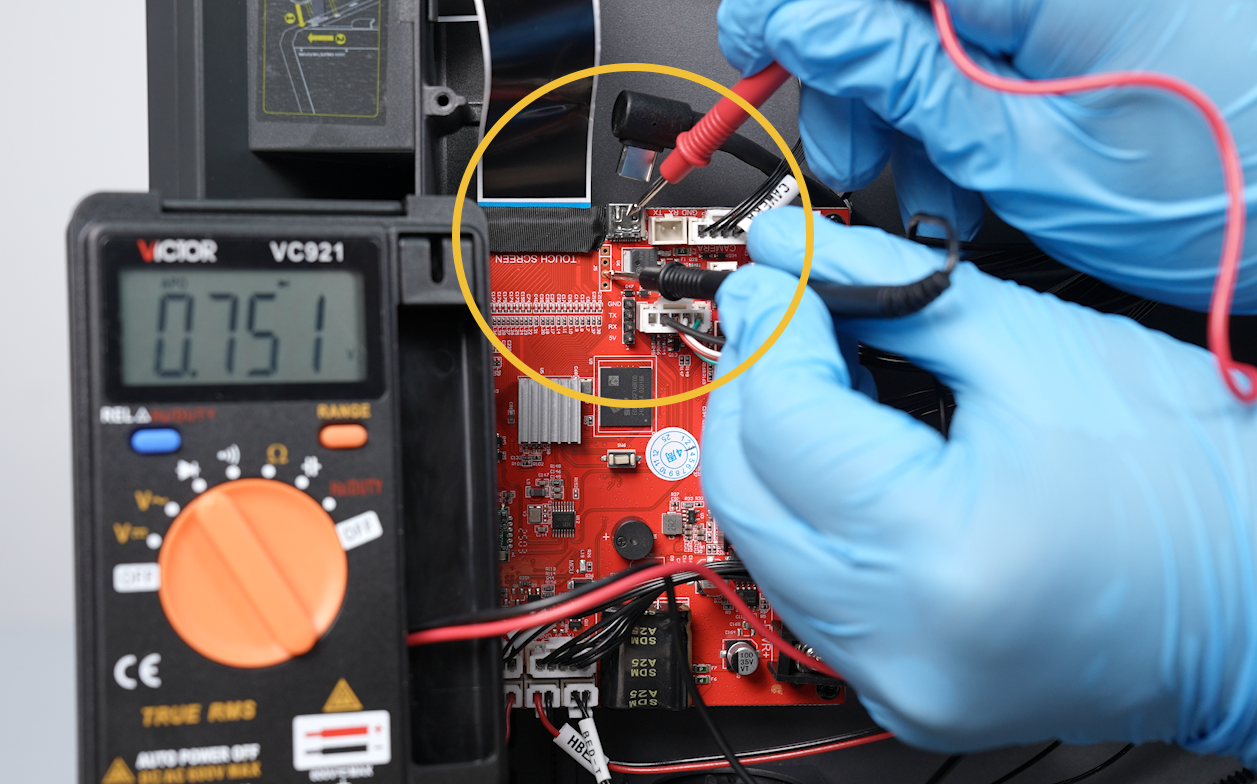

Paso 2. Desconectá el cable del cabezal. Medí si el voltaje de encendido entre el cable en el puerto de la placa madre y los componentes ronda los 0.700 V. Si la diferencia de voltaje es muy grande, la placa madre está dañada y tenés que reemplazarla.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
