Vibración del extruder en los ejes X e Y / Funcionamiento anormal de los motores de los ejes X e Y

Si notás que el extruder hace ruidos extraños o se mueve de forma errática durante la impresión, es probable que haya un problema con los motores o la tensión de las correas. En esta guía te explicamos cómo realizar un diagnóstico preciso y solucionar estas fallas en tu Centauri Carbon.

Descripción

Problema 1: Después del proceso de homing o del nivelado automático, el motor hace un ruido fuerte.
Problema 2: Una vez que empieza la impresión, el extruder se mueve en diagonal a lo largo de la build plate.

Causas

Las correas de distribución están muy flojas.
El cable del motor del eje X o del motor del eje Y está mal conectado.
El motor del eje X, el motor del eje Y o el cable del motor están dañados.
La placa base está dañada.

Herramientas para la resolución de problemas

Una llave Allen de 2.0 mm.

Paso 1: Revisar si el enchufe del motor X/Y está bien conectado

Antes de arrancar, apagá la impresora.

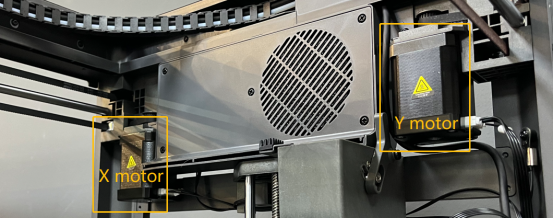

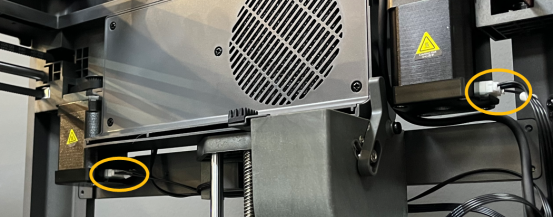

1. Revisá si el cable del motor X/Y está flojo. Después, volvé a enchufar el cable.

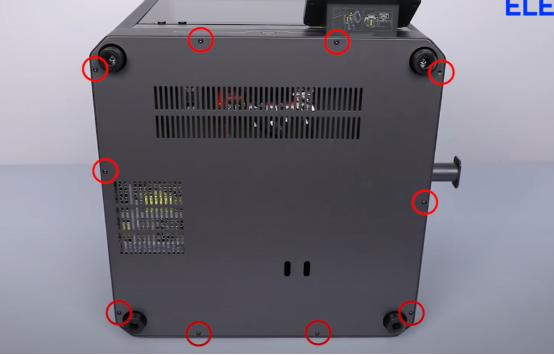

2. Sacá el tornillo que sujeta la tapa inferior.

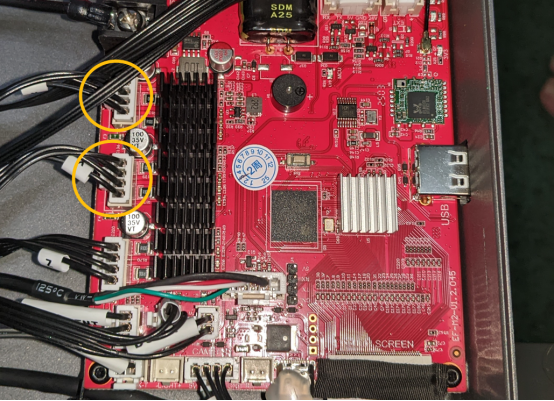

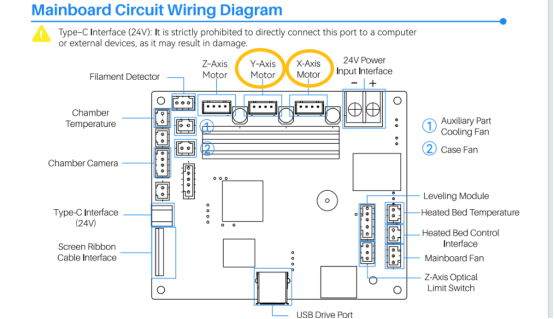

3. En la placa base, volvé a conectar los cables de los motores X/Y para asegurarte de que estén firmes.

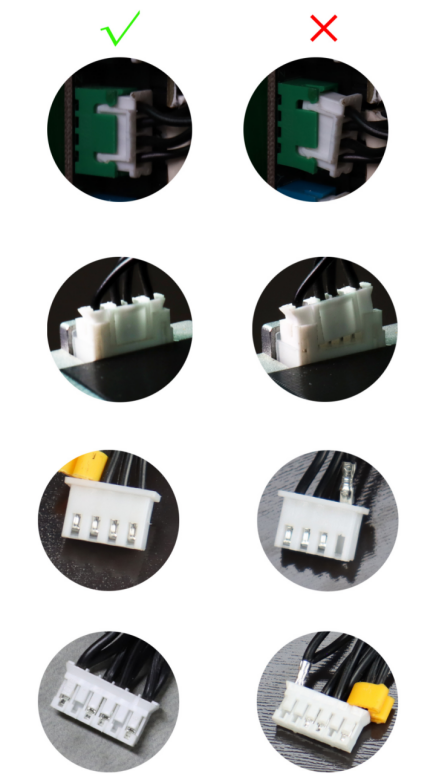

4. Nota: Fijate en las fotos de abajo para identificar conexiones de cables deficientes.
5. Después de completar los pasos anteriores, prendé la impresora y verificá si el problema persiste. Si el error sigue, seguí las instrucciones de abajo para continuar con el diagnóstico.

Paso 2: Revisar si las correas X/Y están flojas

Antes de arrancar, apagá la impresora.

1. Mové manualmente el extruder en dirección X/Y. Revisá si el extruder se traba cuando lo movés.
2. Fijate en el video correspondiente para verificar si las correas de los ejes X/Y están flojas.
3. Después de revisar las correas, apagá la impresora.

Paso 3.1: Revisar el motor del eje Y

1. Desconectá el conector del motor del eje X y prendé la impresora.

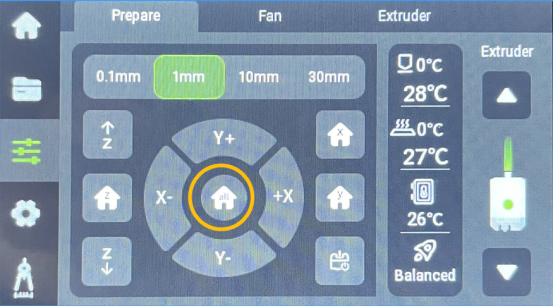

2. Seleccioná "Home" en la pantalla táctil y comprobá si el motor del eje Y gira normalmente.

Paso 3.2: Revisar el motor del eje X

1. Desconectá el conector del motor del eje Y y prendé la impresora.
2. Seleccioná "Home" en la pantalla táctil y comprobá si el motor del eje X gira normalmente en este punto.

Paso 4: Confirmación final

Si el motor del eje Y gira normalmente después de desconectar el conector del motor del eje X durante el proceso de homing, esto indica que el motor X, el cable del motor X o la placa base podrían estar fallando. Seguí estos pasos para confirmar:

1. Apagá la impresora.
2. Desconectá los conectores de los motores de los ejes X e Y del lado de la placa base.
3. Enchufá el motor del eje Y en la toma del motor del eje X de la placa base.
4. Prendé la impresora e iniciá el proceso de homing.
5. Si el motor del eje Y gira normalmente, indica que hay que reemplazar el motor del eje X y su cable.
6. Si el motor del eje Y no gira o vibra, indica que hay que reemplazar la placa base.

Si el motor del eje X gira normalmente después de desconectar el conector del motor del eje Y durante el proceso de homing, indica que el motor Y, su cable o la placa base podrían estar fallando. Seguí estos pasos para confirmar:

1. Apagá la impresora.
2. Desconectá los conectores de los motores X e Y del lado de la placa base.
3. Enchufá el motor del eje X en la toma del motor del eje Y de la placa base.
4. Prendé la impresora e iniciá el proceso de homing.
5. Si el motor del eje X gira normalmente, indica que hay que reemplazar el motor del eje Y y su cable.
6. Si el motor del eje X no gira o vibra, indica que hay que reemplazar la placa base.

¿Todavía tenés problemas?

Contactá al equipo de soporte técnico oficial de ELEGOO si necesitás más ayuda. Por favor, mandanos un video del mal funcionamiento del motor e informanos los resultados de las siguientes inspecciones:

• ¿El extruder se traba cuando lo movés en las direcciones X/Y?
• Después de desenchufar el motor del eje X y empezar el proceso de homing, ¿el motor del eje Y gira normalmente?
• Después de desenchufar el motor del eje Y y empezar el proceso de homing, ¿el motor del eje X gira normalmente?

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
