Si la cama caliente de tu impresora dejó de funcionar o está dañada, en esta guía vas a encontrar el procedimiento detallado para reemplazarla. Asegurate de seguir cada paso con cuidado para garantizar una instalación correcta y segura.
Herramientas y materiales
Para realizar este cambio vas a necesitar: un destornillador Phillips, un destornillador plano, llaves Allen H2.0 y H2.5, un alicate de corte diagonal y precintos.
Video tutorial
Podés ver el procedimiento en el siguiente enlace: https://youtu.be/audjpikA6OI
Precauciones
Antes de empezar, apagá la impresora (poné el interruptor en "O") y desenchufá el cable de corriente.
Nota
Estas instrucciones son aplicables a la serie ELEGOO Neptune 3.
Instrucciones

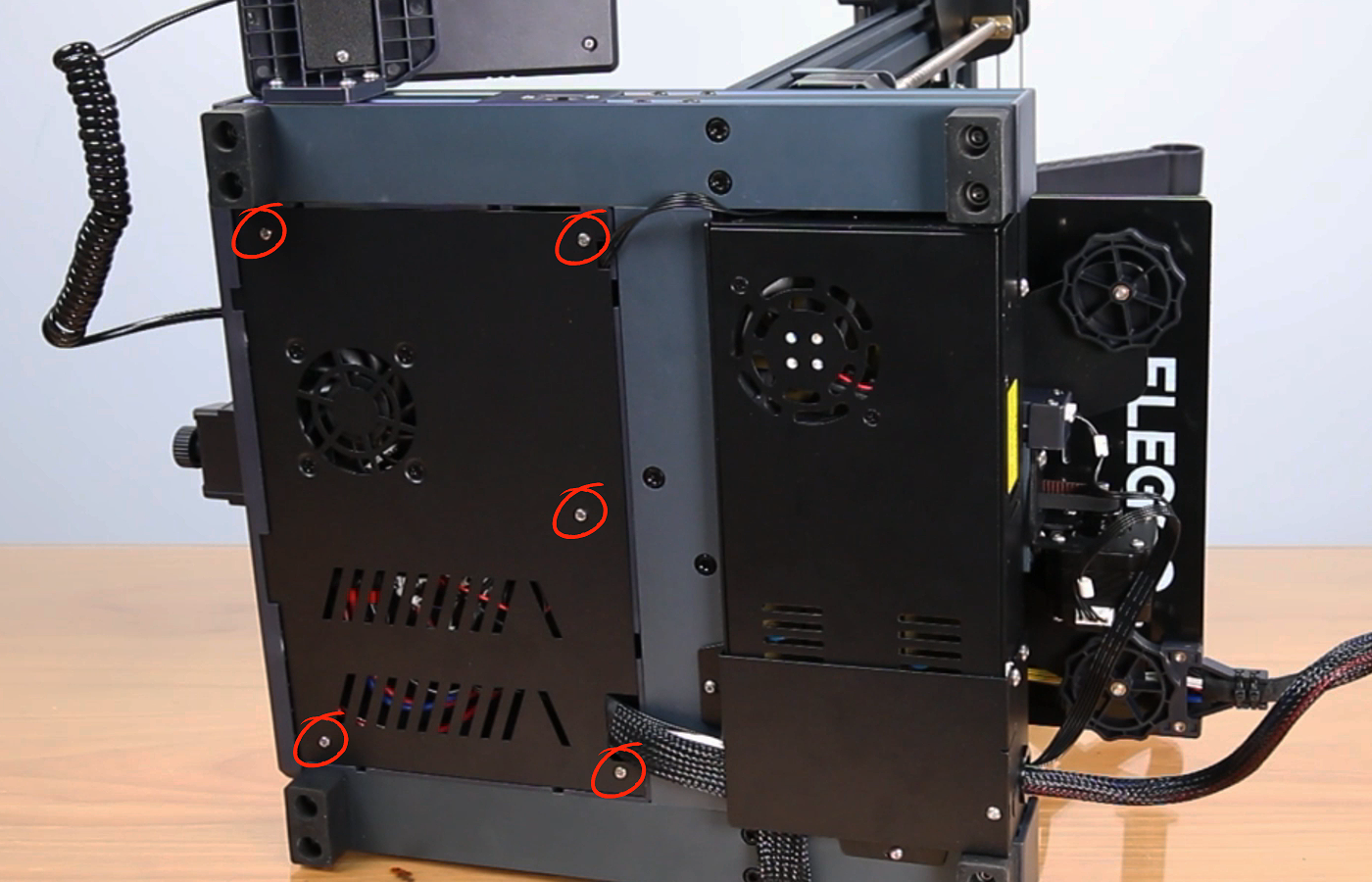

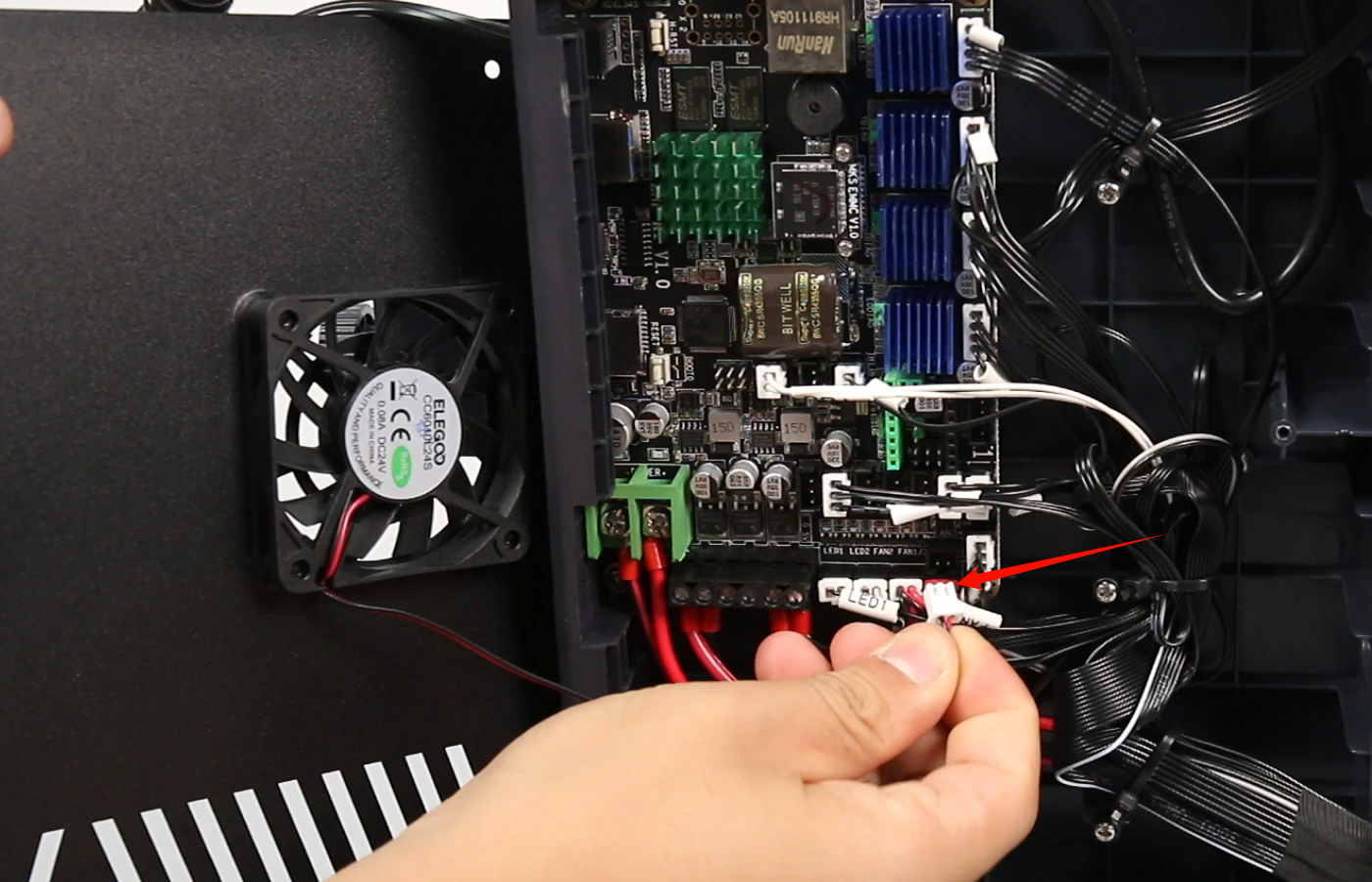

1. Aflojá los cinco tornillos de la tapa inferior con el destornillador Phillips. Abrila de costado y desenchufá el cable del ventilador de la placa madre.

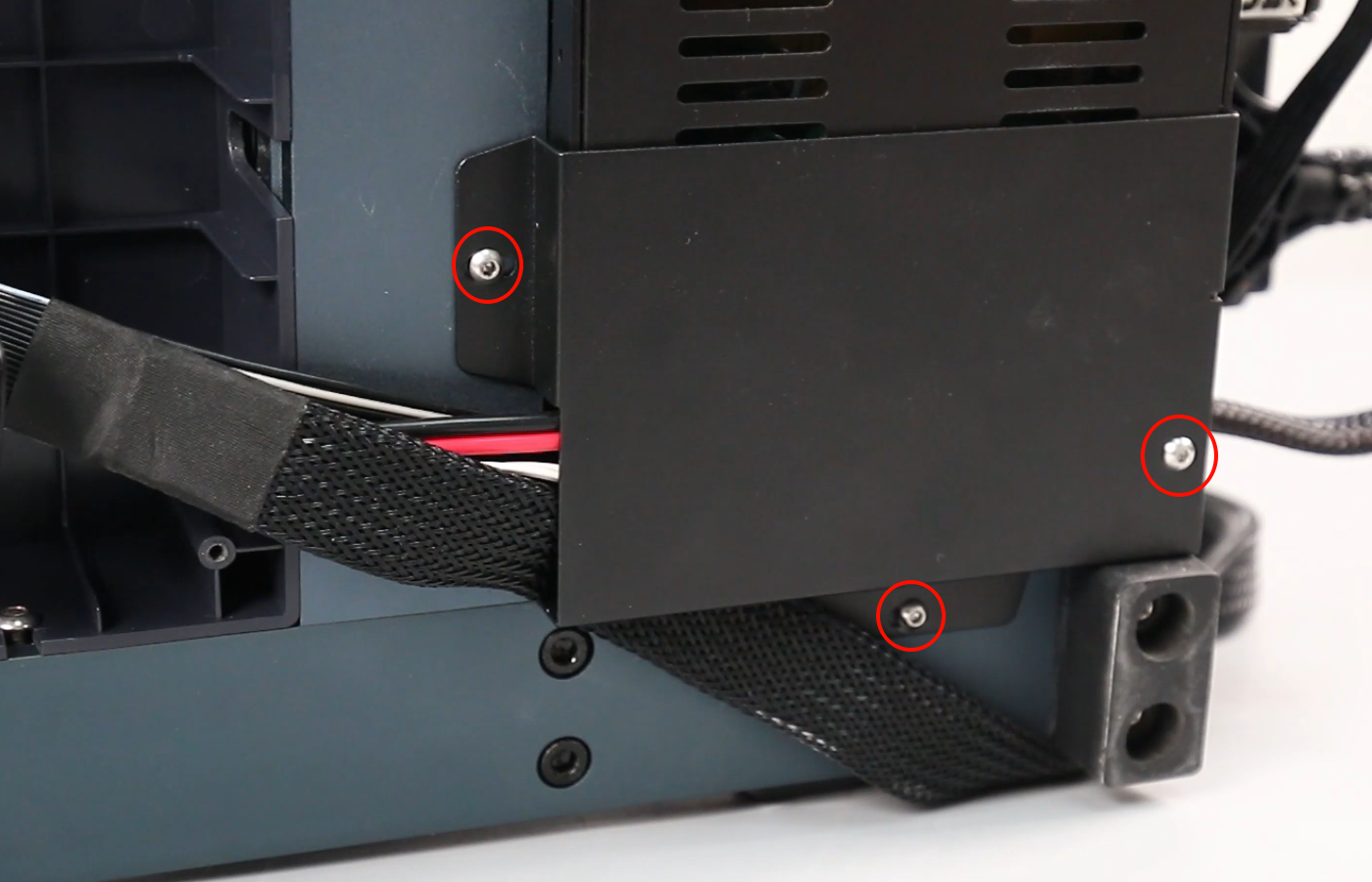

2. Con la llave Allen de 2.5 mm, aflojá los tres tornillos de la parte frontal del panel lateral de la base.

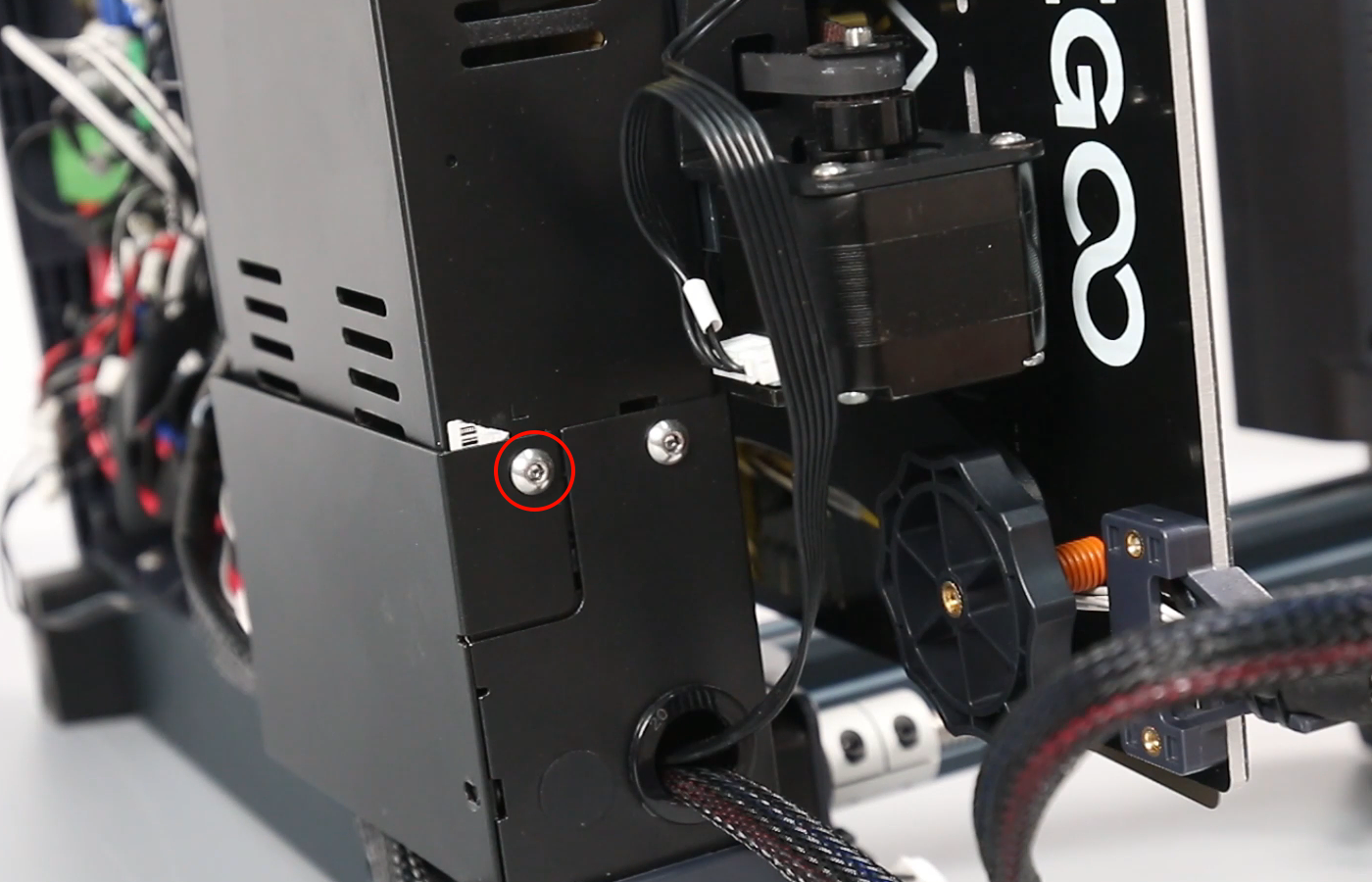

3. Sacá el tornillo restante de la parte frontal del panel lateral con la misma llave Allen.

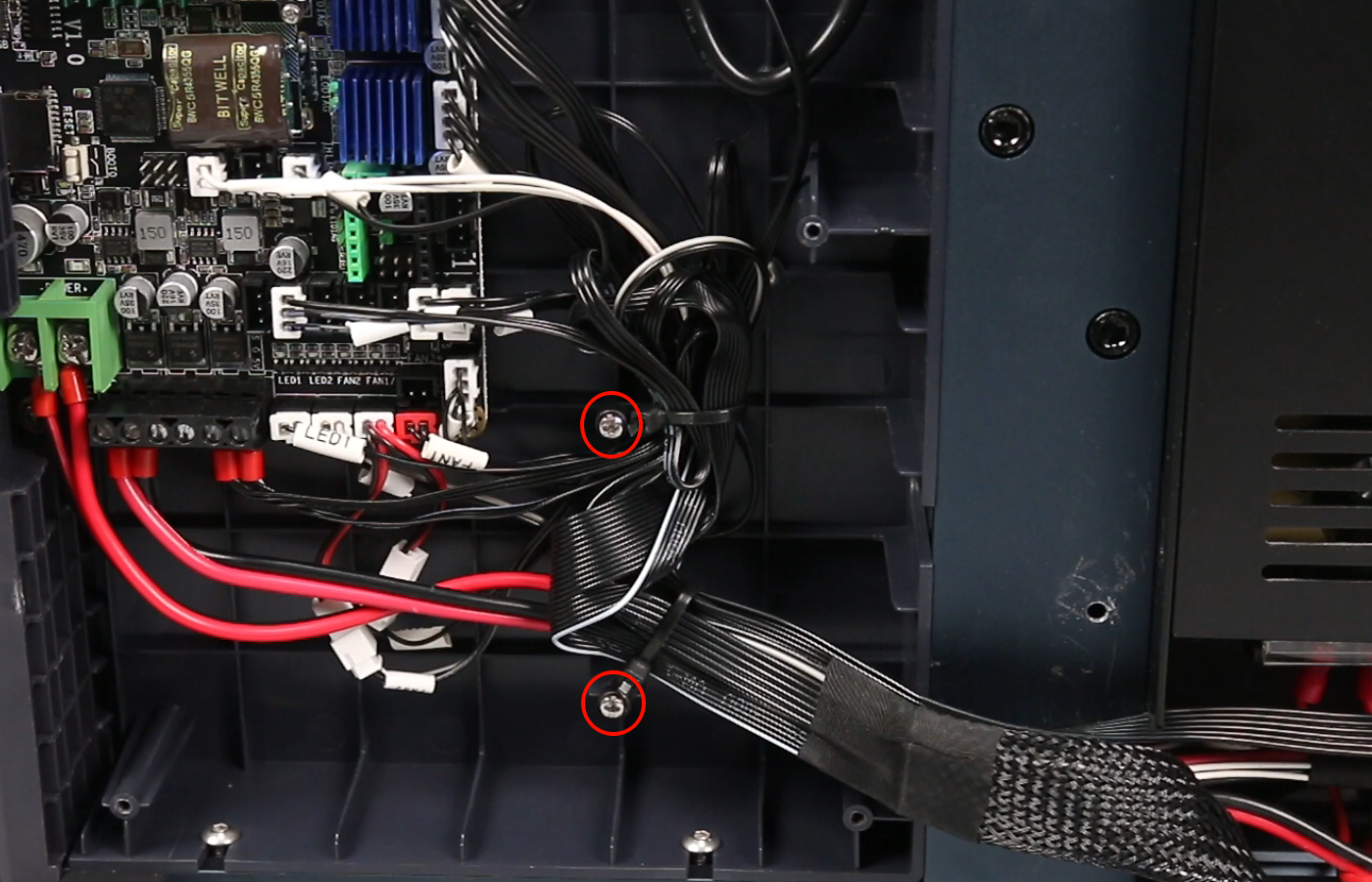

4. Aflojá los tornillos que sujetan los precintos con el destornillador Phillips y cortalos con el alicate.

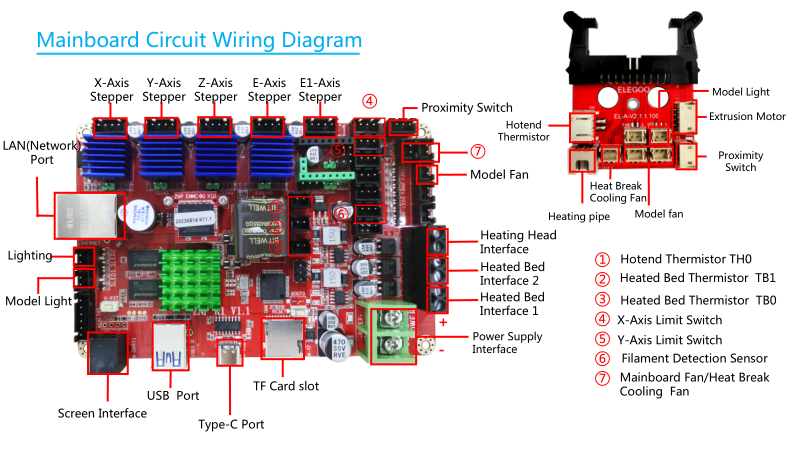

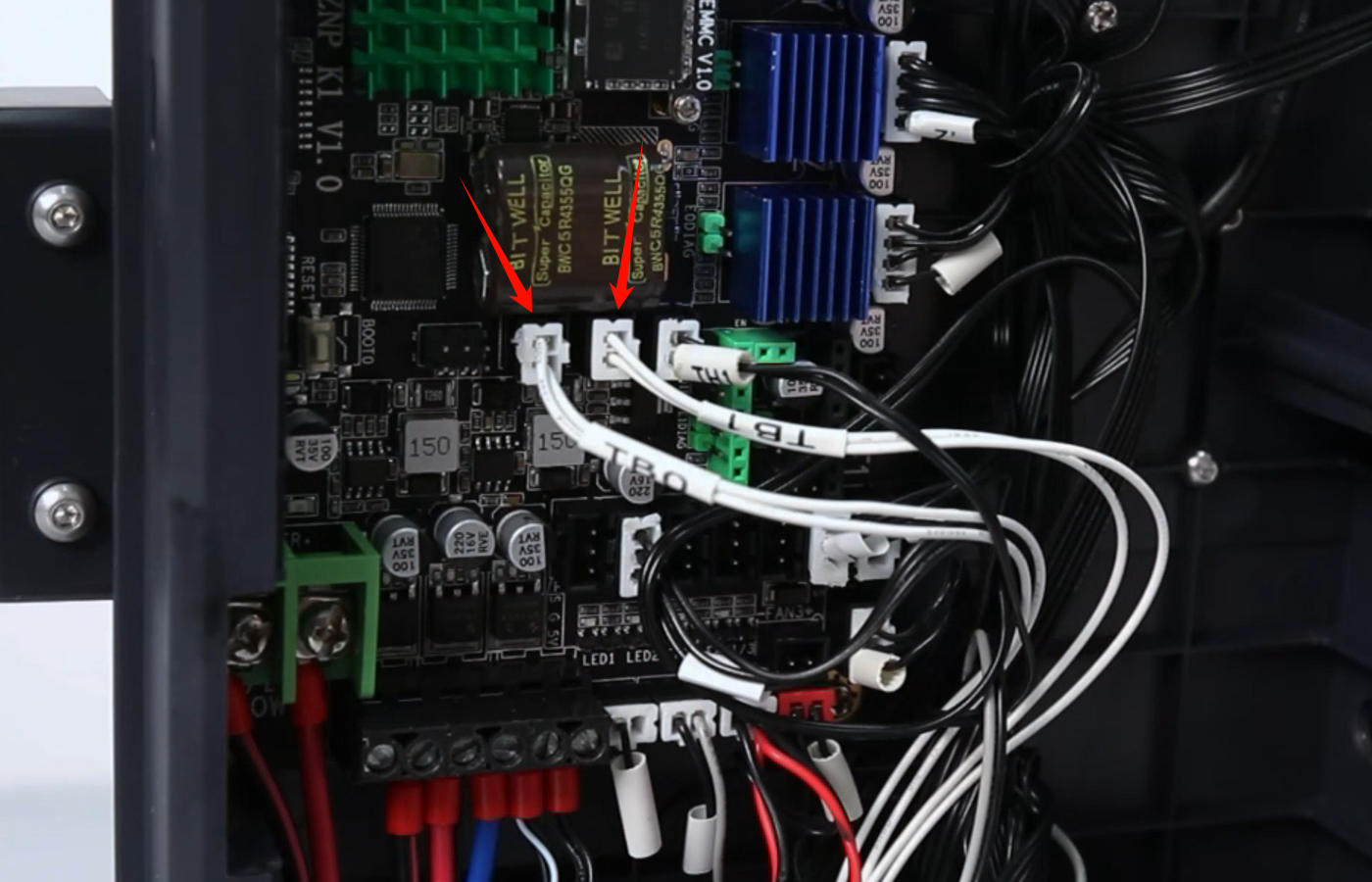

5. Desconectá los cables de los puertos TB0 y TB1 en la placa madre.

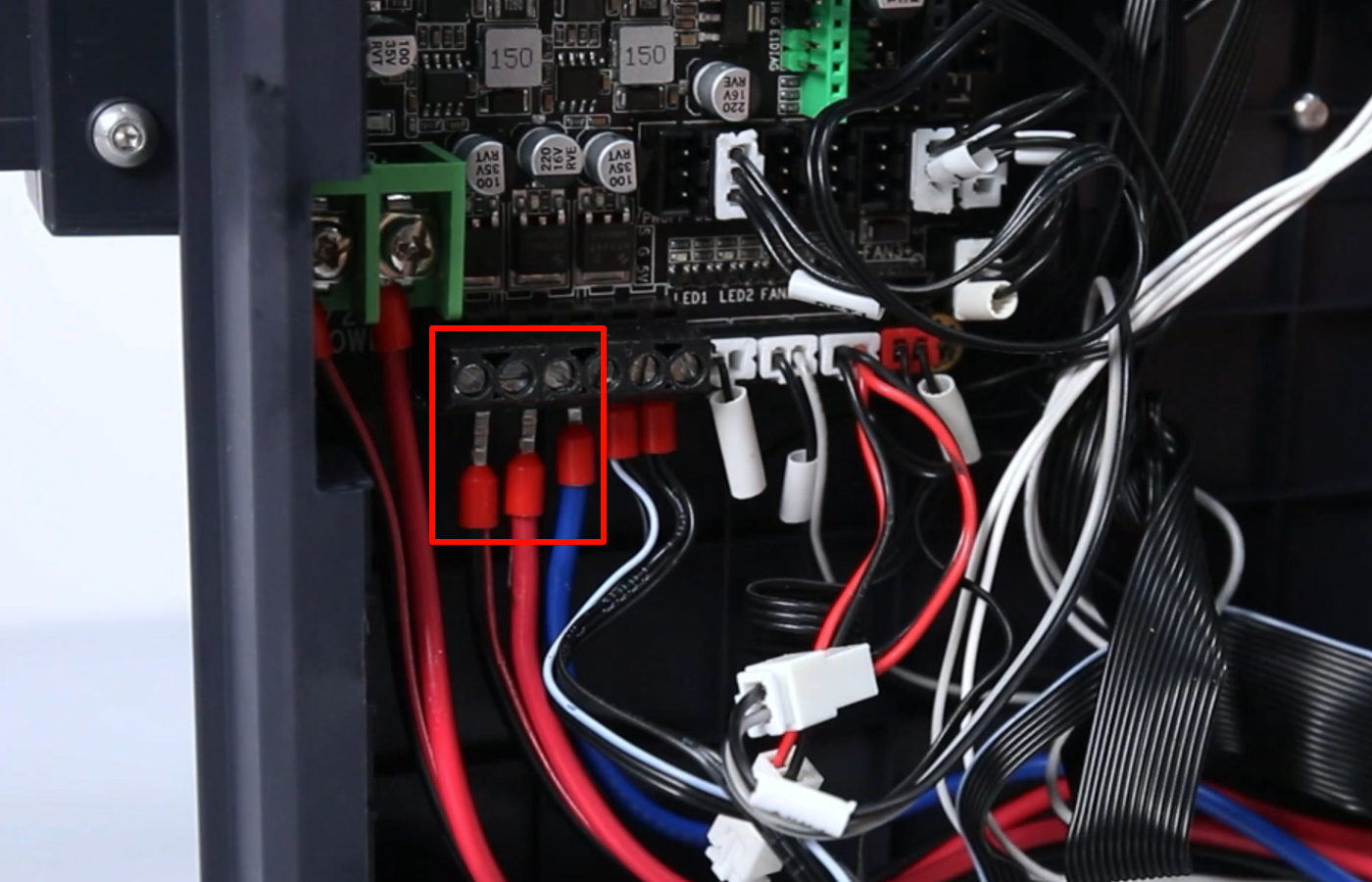

6. Aflojá los dos tornillos de los puertos "HB0" y "HB1" con el destornillador plano y retirá los cables.

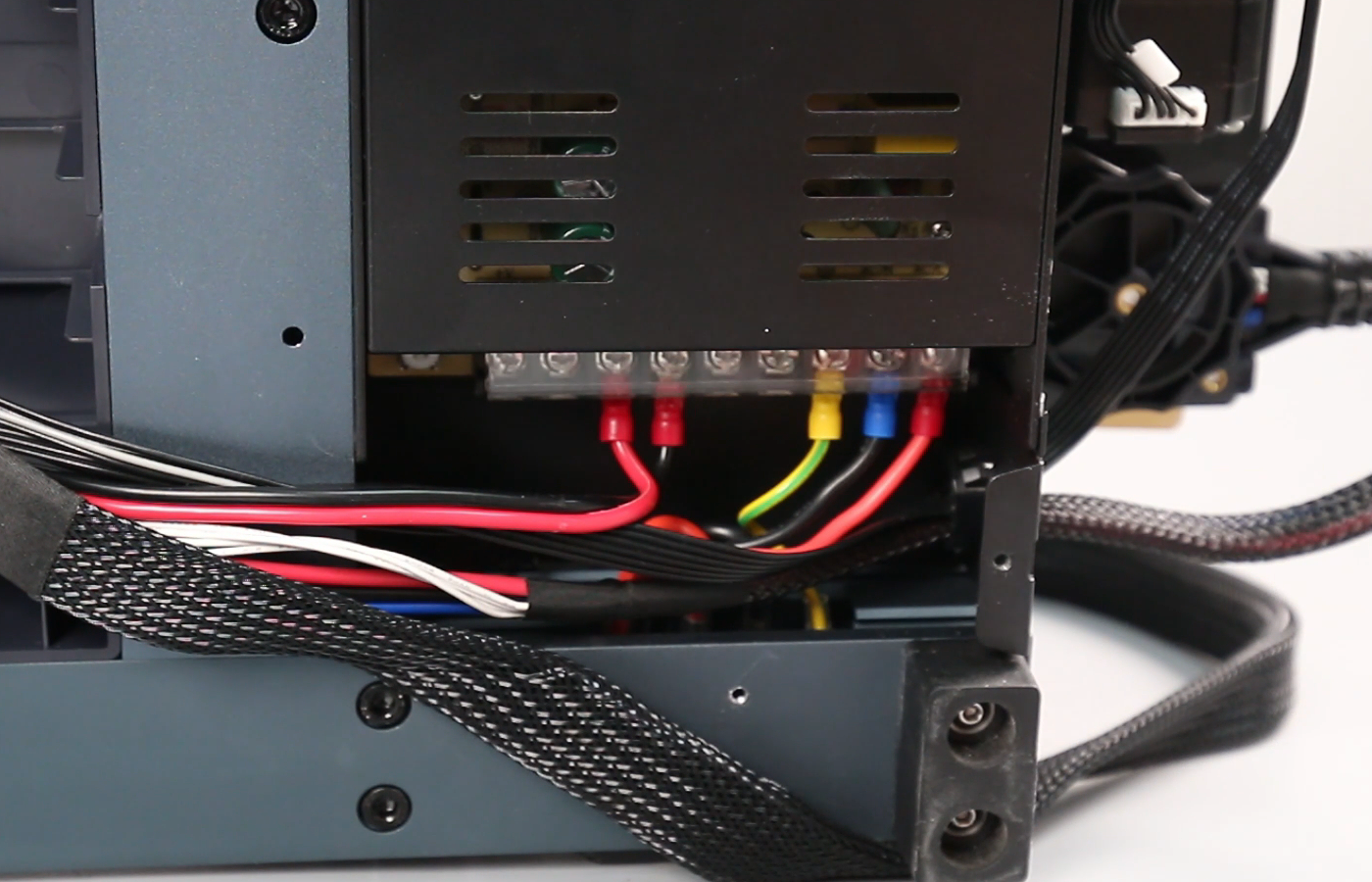

7. Sacá todos los cables de la cama caliente por los agujeros laterales y desenroscá las cuatro perillas de nivelación de abajo.
8. Retirá toda la cama caliente hacia arriba, sacá la plataforma PEI y quitá los cuatro tornillos de nivelación.
9. Prepará la cama caliente nueva. Poné los cuatro tornillos de nivelación en las esquinas y colocá la plataforma PEI.
10. Alineá los tornillos con los agujeros del soporte, pasalos por los resortes y ajustá las cuatro perillas de nivelación por debajo.

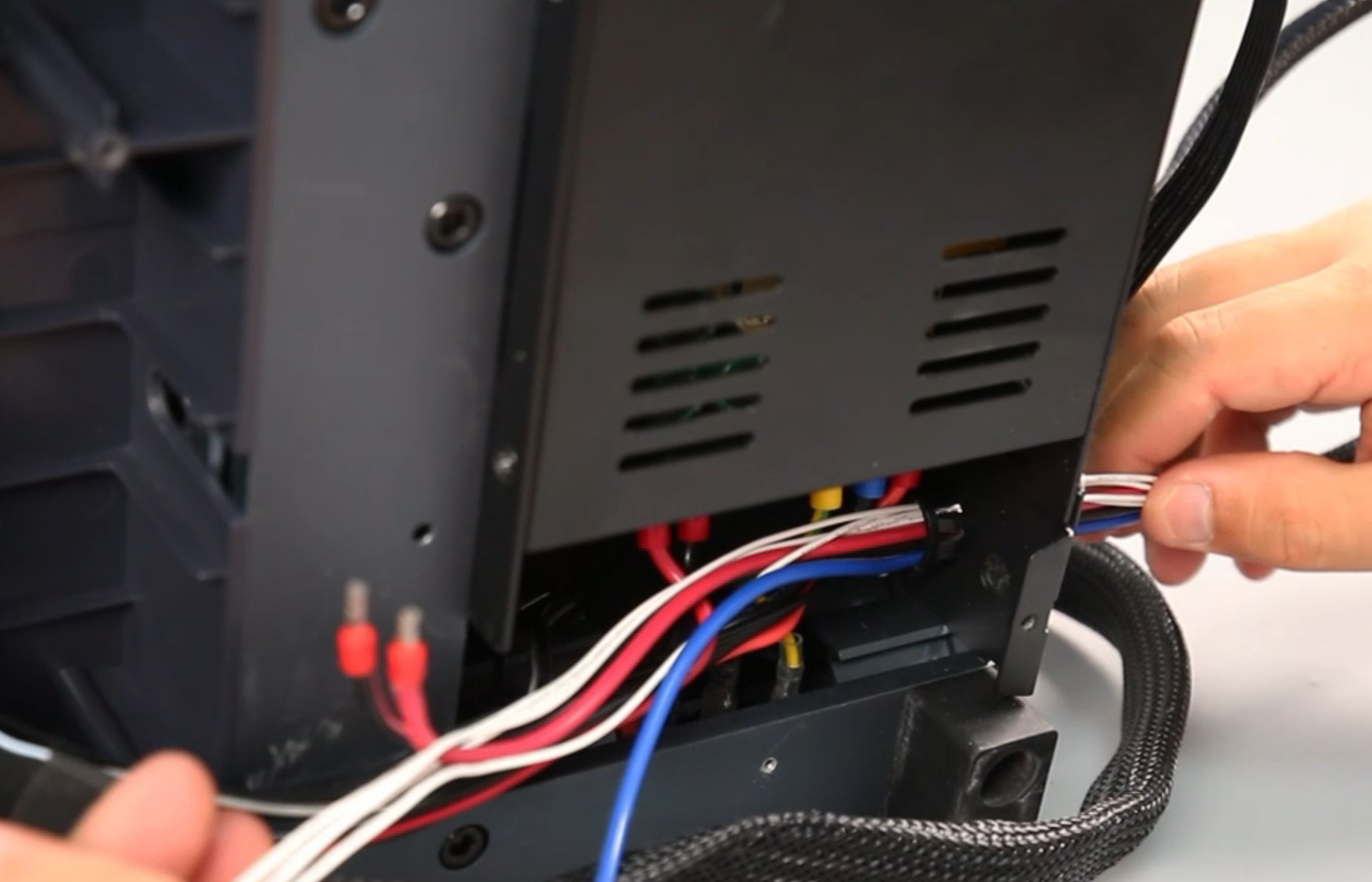

11. Pasá todos los cables por los agujeros laterales. Deslizá la cama caliente para asegurarte de dejar el largo suficiente para que se mueva sin tirones.
12. Organizá los cables, alineá el panel lateral con los agujeros y ponelo en su posición.
13. Ajustá los tres tornillos frontales con la llave Allen H2.0 y el tornillo lateral con la H2.5.
14. Conectá los cables en los puertos TB0 y TB1 de la placa madre según las etiquetas.
15. Insertá los cables negro y rojo en el puerto "HB-" y los cables rojo y azul en el "HB1" (no importa la polaridad). Ajustá los tornillos con el destornillador plano.
16. Acomodá los cables y sujetalos con dos precintos. Ajustá los tornillos de los precintos con el destornillador Phillips.
17. Acercá la tapa inferior y conectá el cable del ventilador en el puerto "FAN3" de la placa madre.
18. Alineá la ranura de la tapa inferior y colocala en su lugar. Mirá bien que tiene posición, no la vayas a poner al revés.
19. Ajustá los cinco tornillos de la tapa inferior con el destornillador Phillips.
20. Prendé la impresora y verificá que la cama caliente funcione bien. Una vez que vuelvas a nivelar, ya podés usarla normalmente.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
