En esta guía te explicamos cómo cambiar la correa de distribución del eje X en tu impresora Neptune. Es un proceso bastante directo si seguís estos pasos con cuidado para dejarla a punto y funcionando impecable.
Herramientas y materiales
Para este laburo vas a necesitar una llave Allen H2.0.
Precauciones
Antes de arrancar, acordate de apagar la impresora por completo para trabajar seguro.
Instrucciones

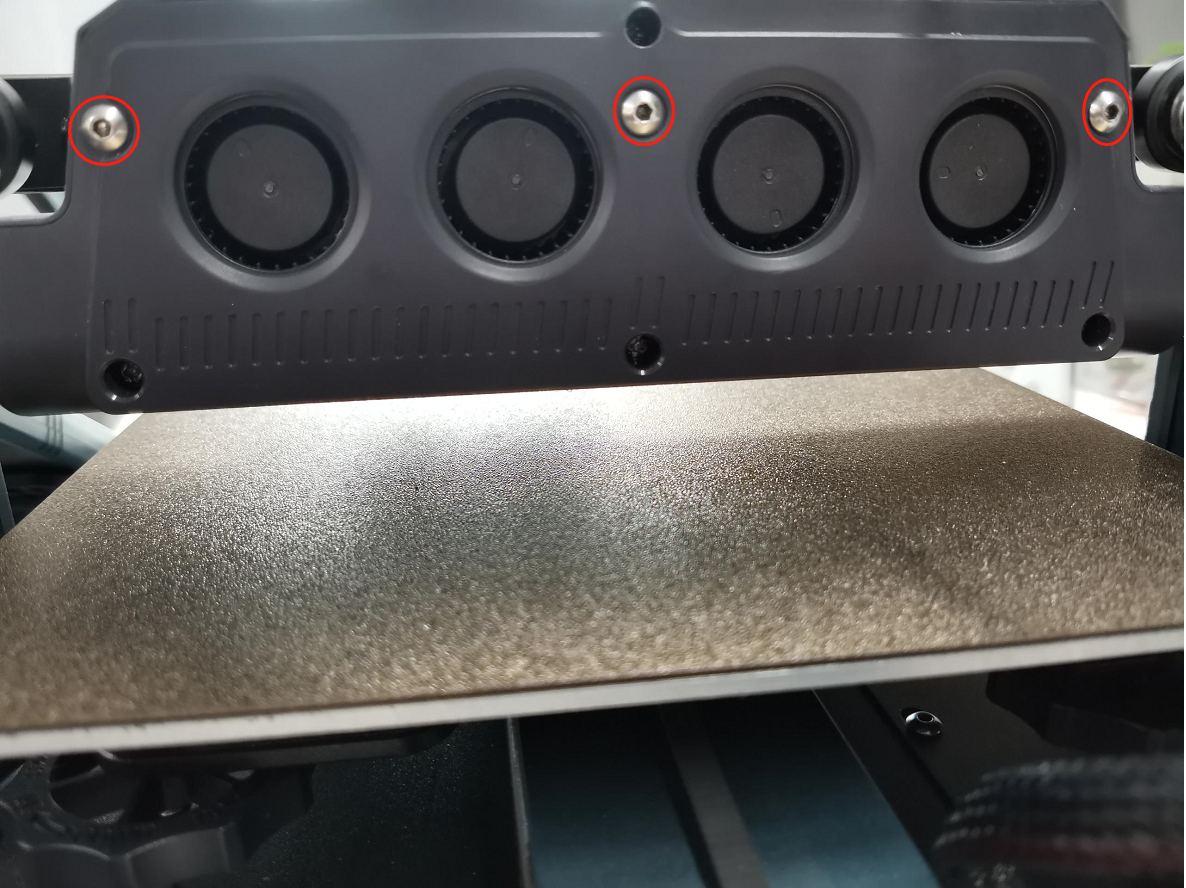

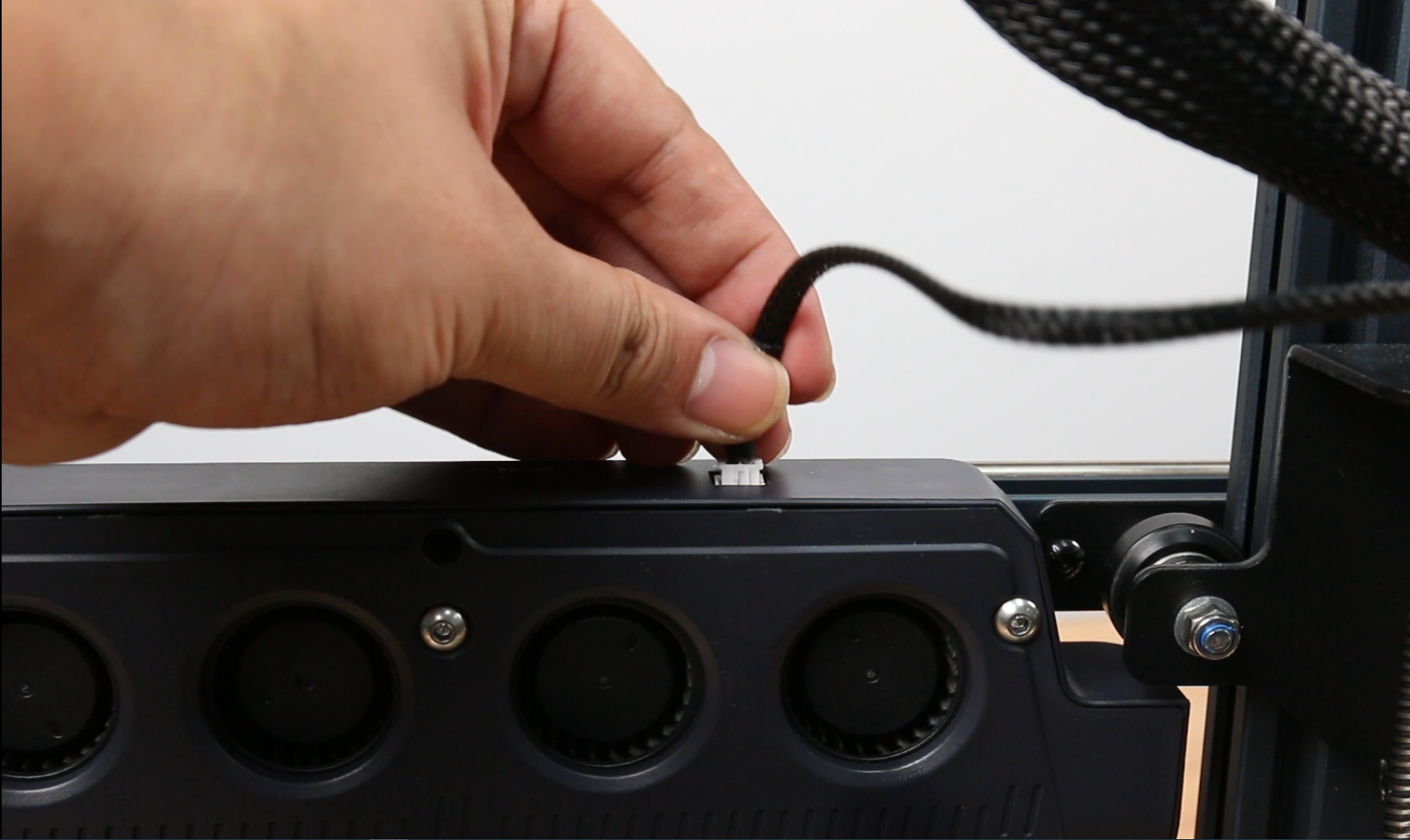

1. Apagá la impresora. Desconectá los cables de los ventiladores que están justo detrás del cabezal de impresión. Con una llave Allen de 2.5 mm, aflojá los tres tornillos del conjunto de ventiladores trasero y sacalo.

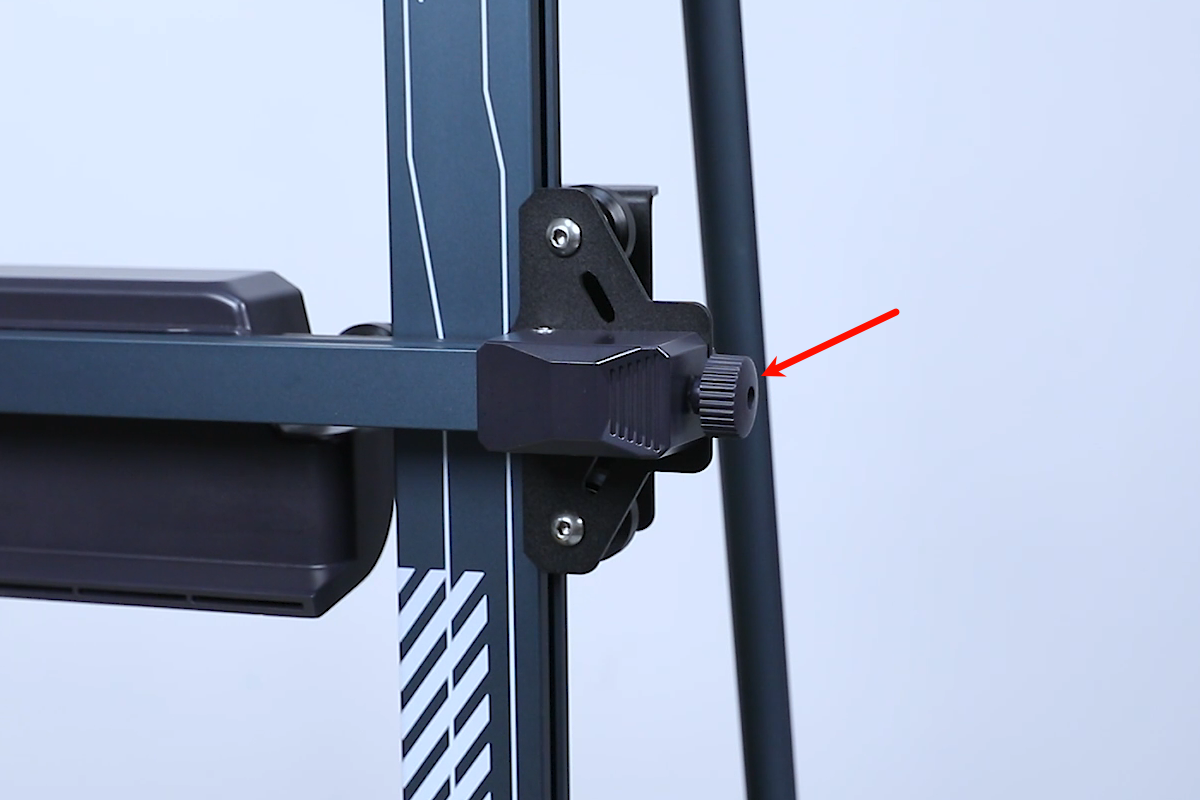

2. Aflojá la tuerca manual del tensor de la correa del eje X.
3. Usá la llave Allen de 2.0 mm para aflojar los dos tornillos que sujetan la carcasa del tensor y retirala.

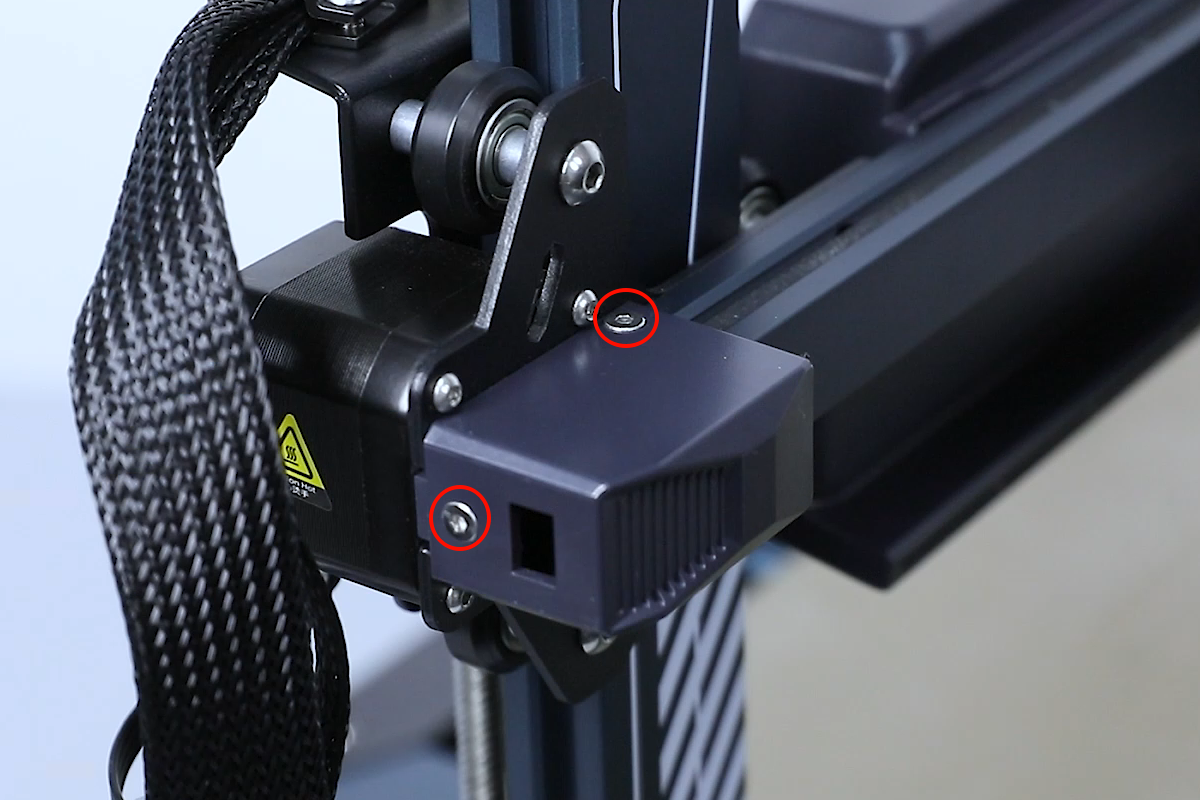

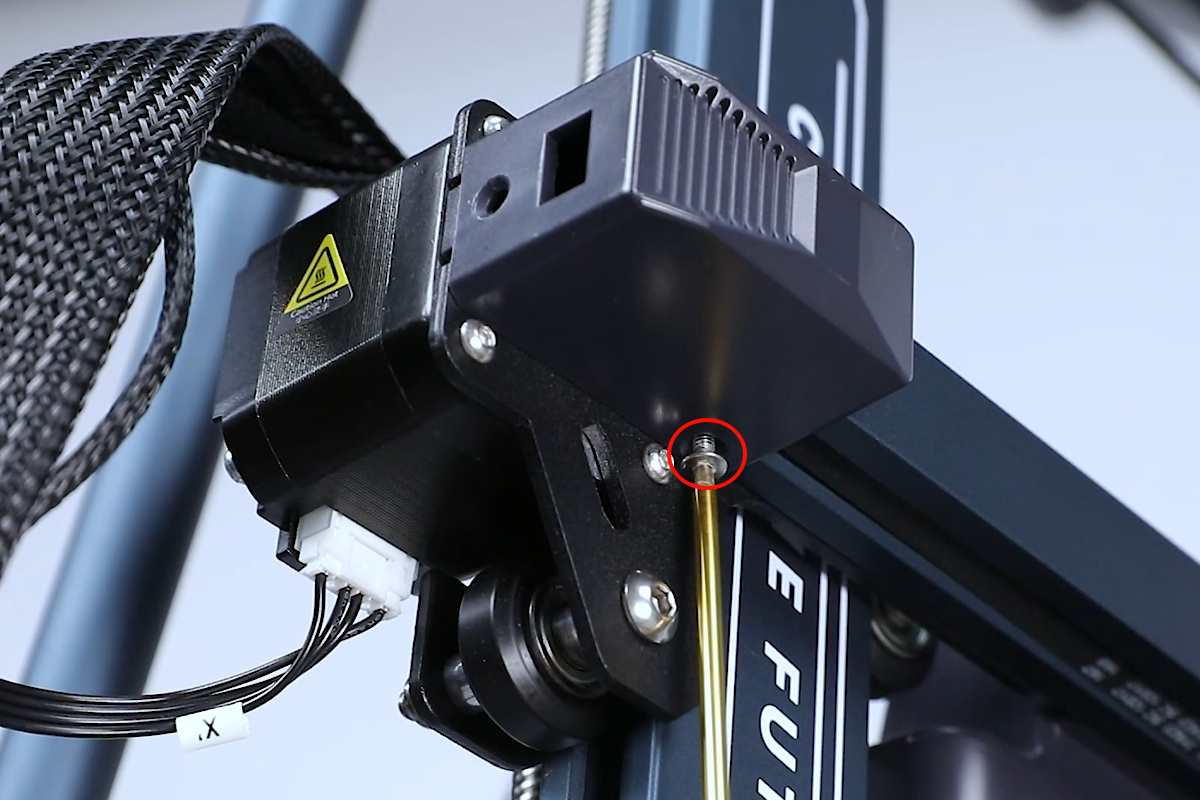

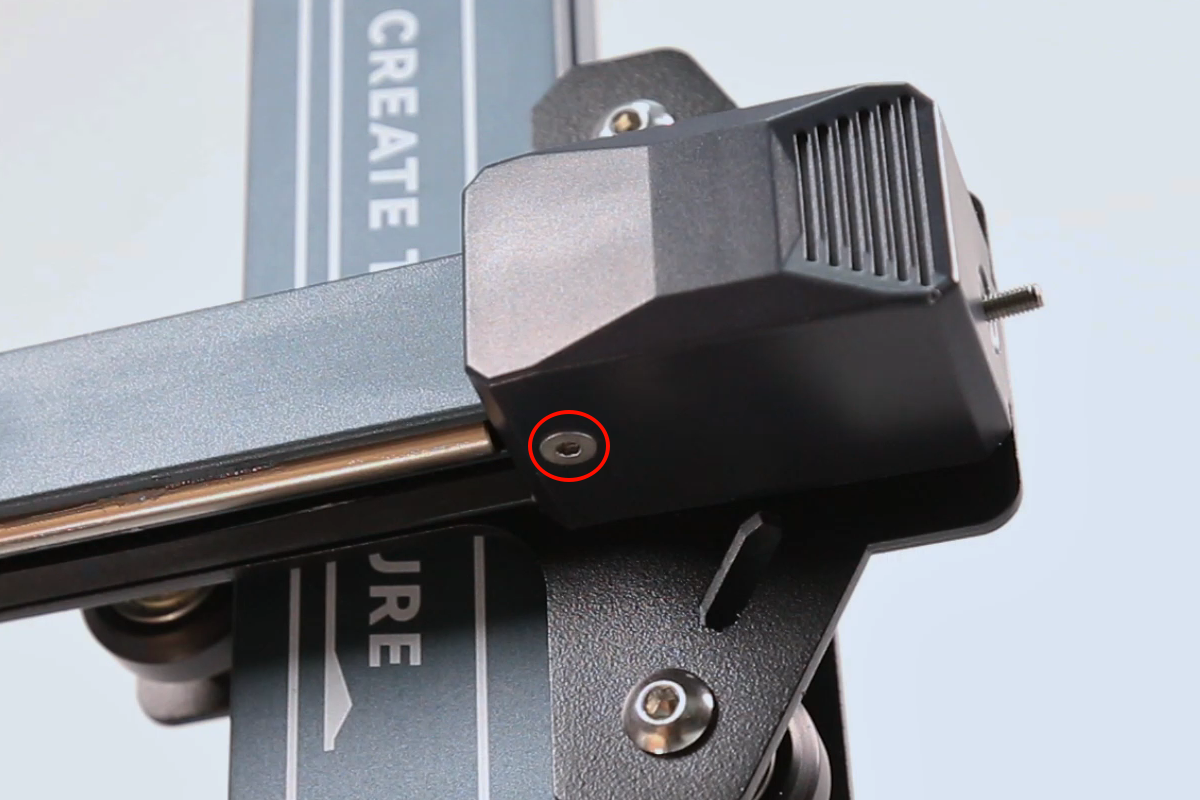

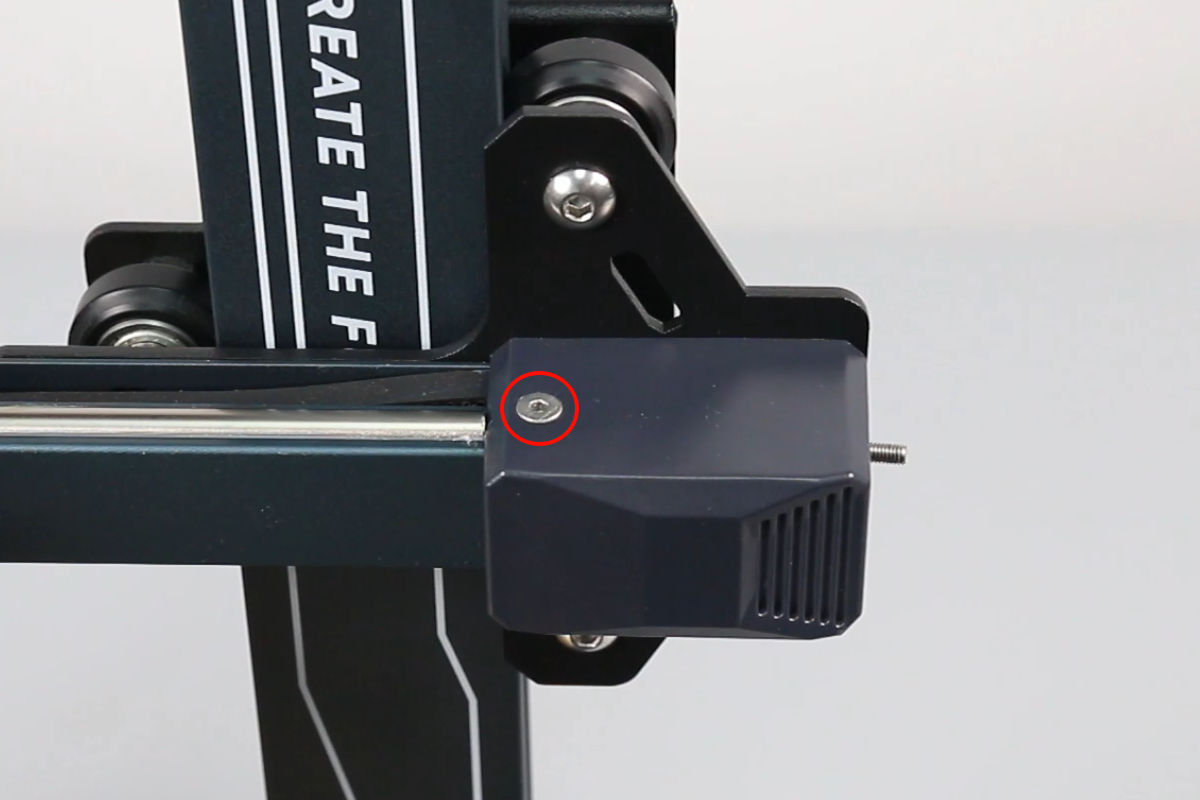

4. Desconectá el cable del limit switch del eje X. Aflojá los tres tornillos de la carcasa con la llave Allen de 2.0 mm y sacá el conjunto del limit switch.

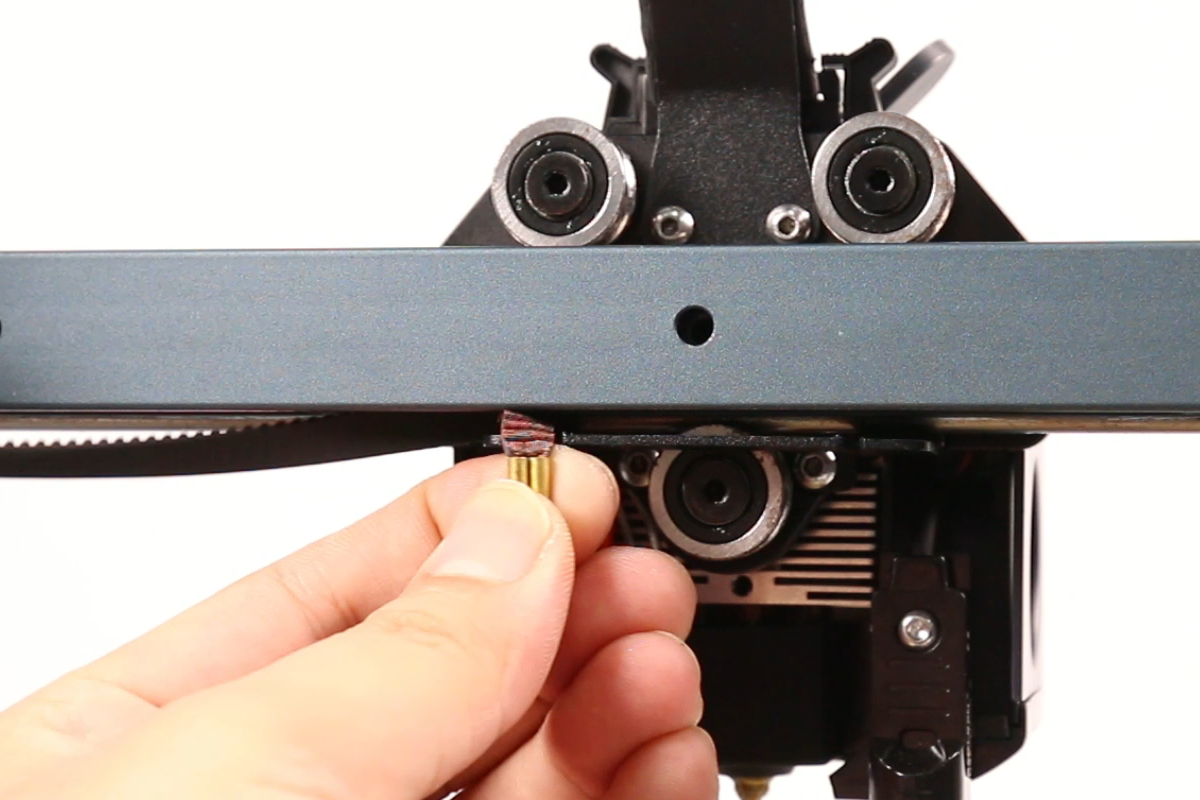

5. Desde la parte de atrás del soporte del cabezal, retirá las punteras de cobre de ambos extremos de la correa del eje X.

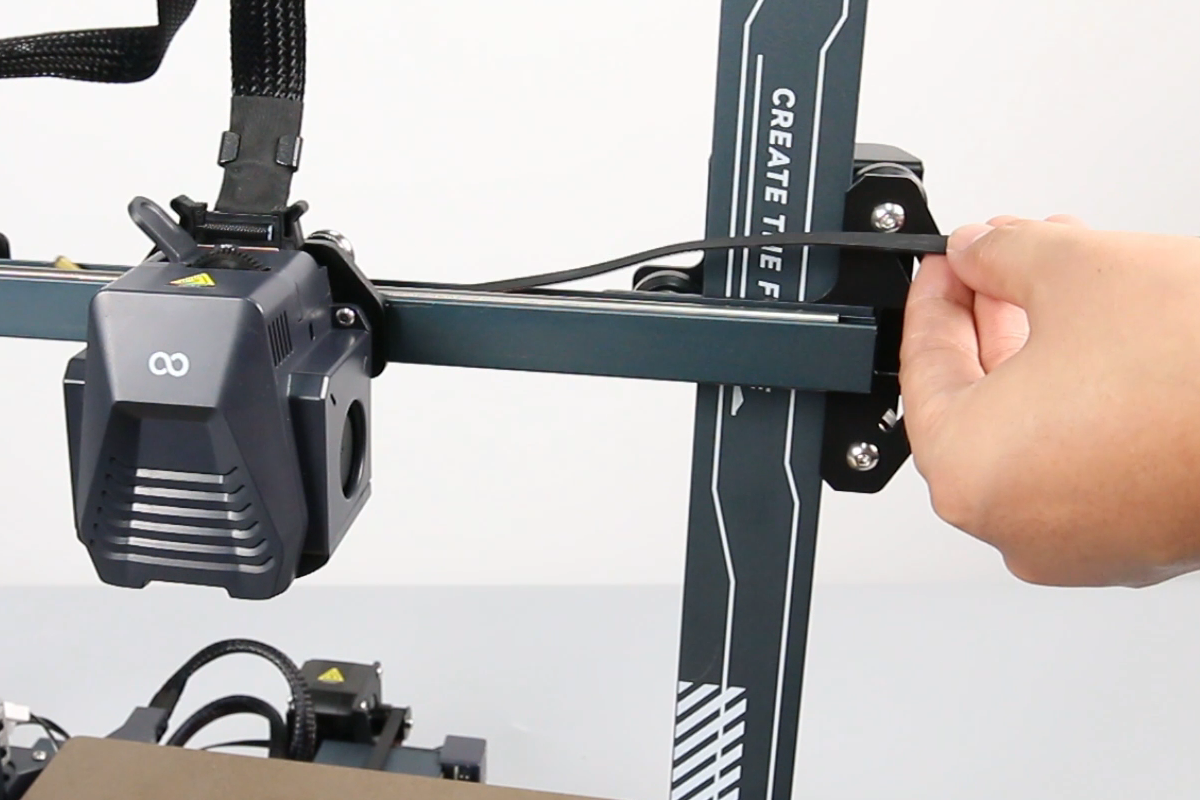

6. Tirá de la correa hacia el lado derecho para sacarla y retirala también de la polea pasiva.

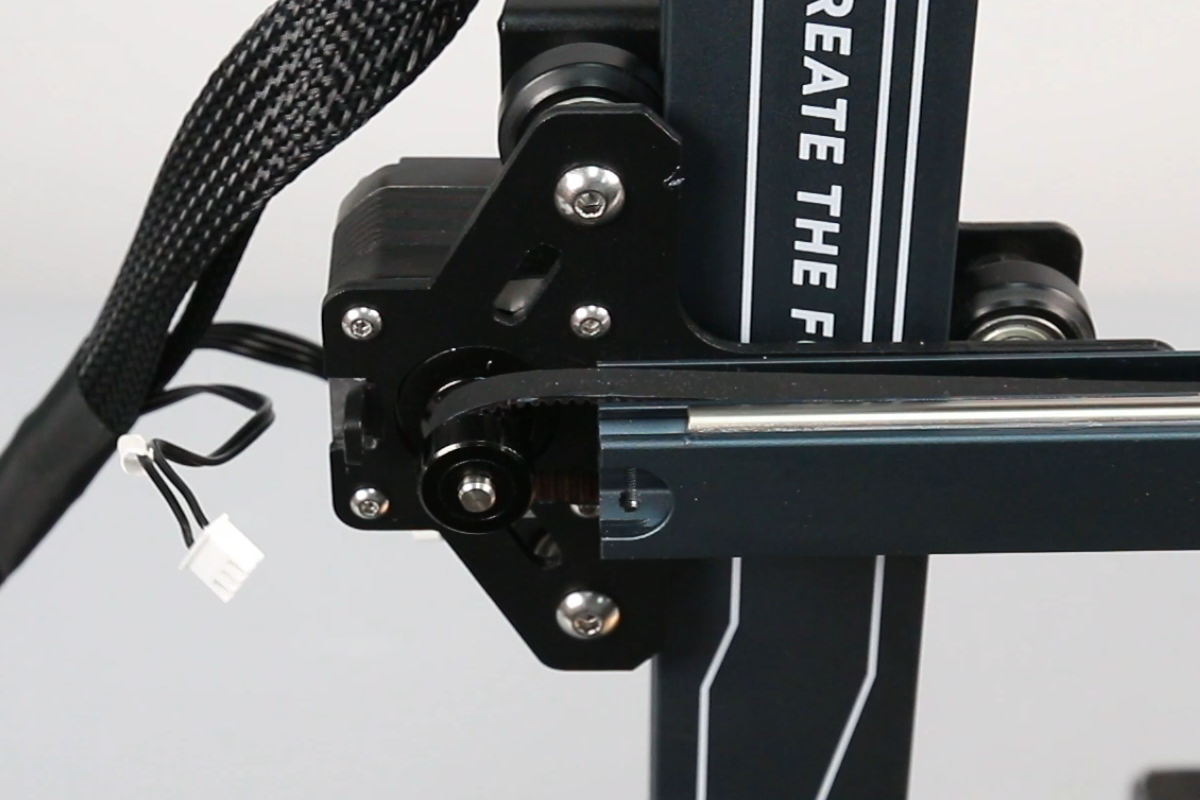

7. Pasá la nueva correa por la ranura del perfil de aluminio del eje X.

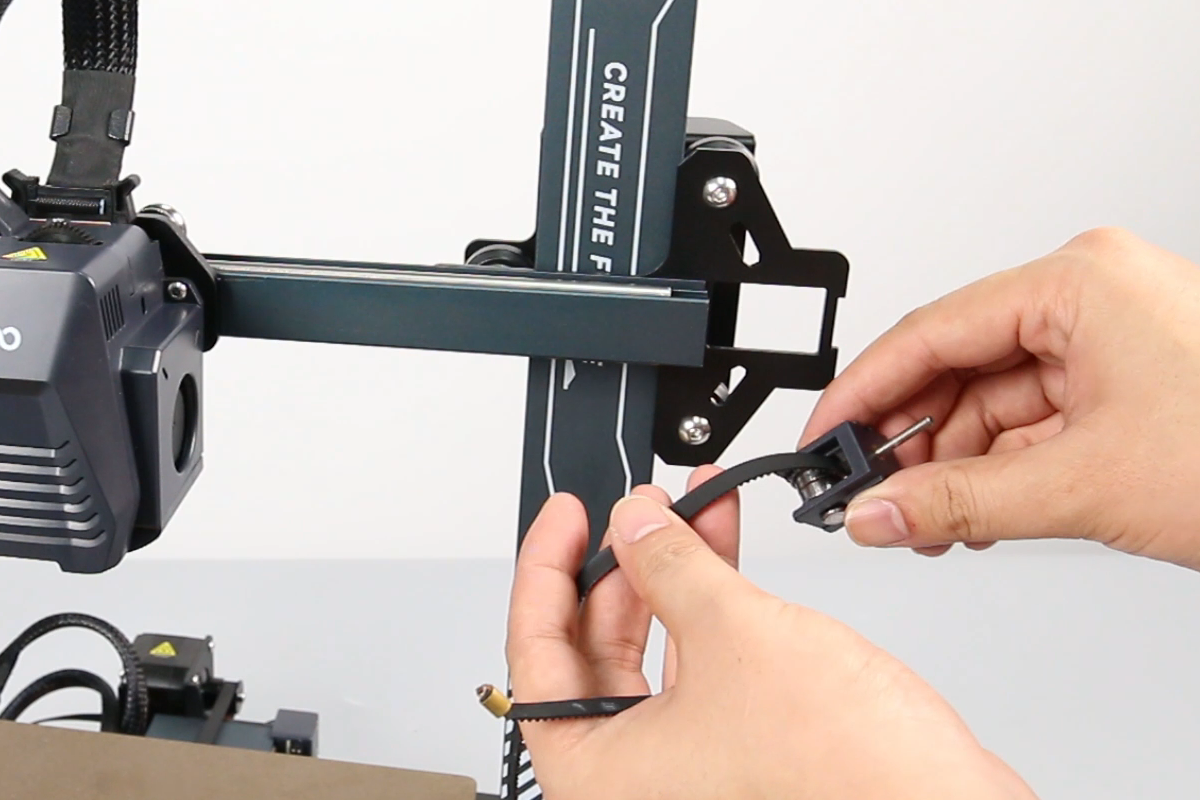

8. Pasá el extremo derecho de la correa a través del conjunto de la polea pasiva.
9. Insertá las punteras de cobre de los extremos de la correa en las ranuras que tiene el soporte del cabezal a cada lado.
10. Volvé a instalar el conjunto del limit switch del eje X. Ajustá los tres tornillos de la carcasa con la llave Allen de 2.0 mm y conectá el cable.
11. Colocá la carcasa del tensor de la correa. Ajustá los dos tornillos con la llave Allen de 2.0 mm.
12. Poné la tuerca del tensor. Girar la perilla para ajustar la tensión de la correa: buscá que quede moderada, ni muy floja ni demasiado tirante.
13. Reinstalá el conjunto de ventiladores con la salida de aire hacia abajo. Ajustá los tres tornillos con la llave Allen de 2.5 mm y volvé a conectar los cables.
14. Prendé la impresora. Una vez que termine el proceso de homing, la máquina ya está lista para usar.
