En esta guía vas a encontrar los pasos necesarios para cambiar la correa de distribución del eje Y en tu impresora Neptune. Es un mantenimiento fundamental para asegurar que el movimiento de la cama caliente sea fluido y preciso durante la impresión.
Herramientas y materiales
Vas a necesitar una llave Allen H2.5.
Precauciones
Antes de empezar con la operación, asegurate de apagar la impresora.
Instrucciones

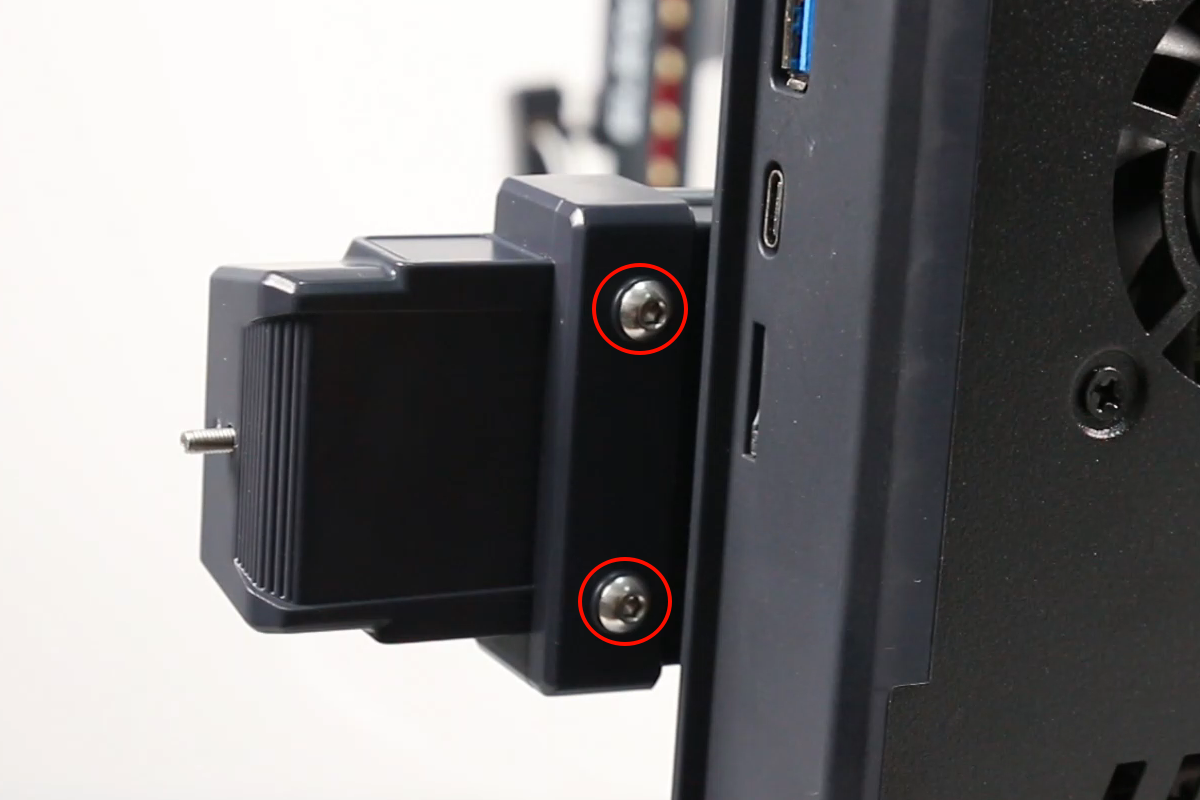

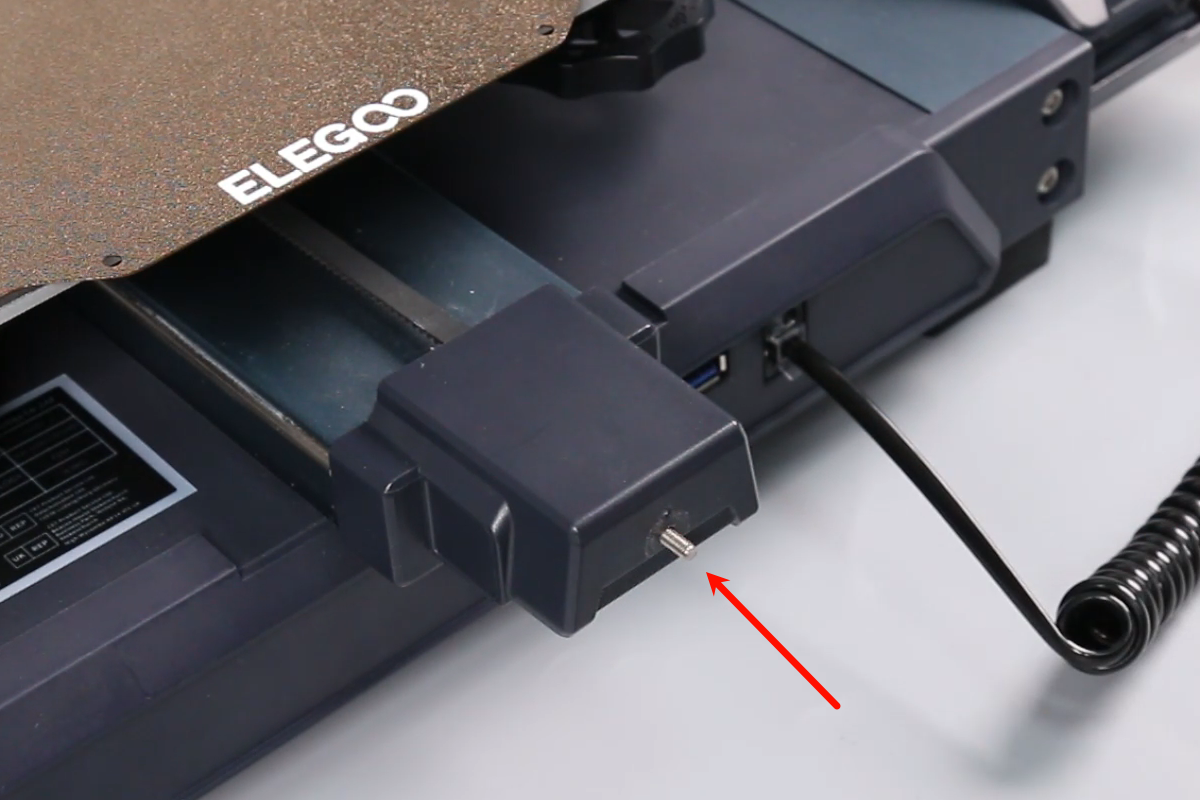

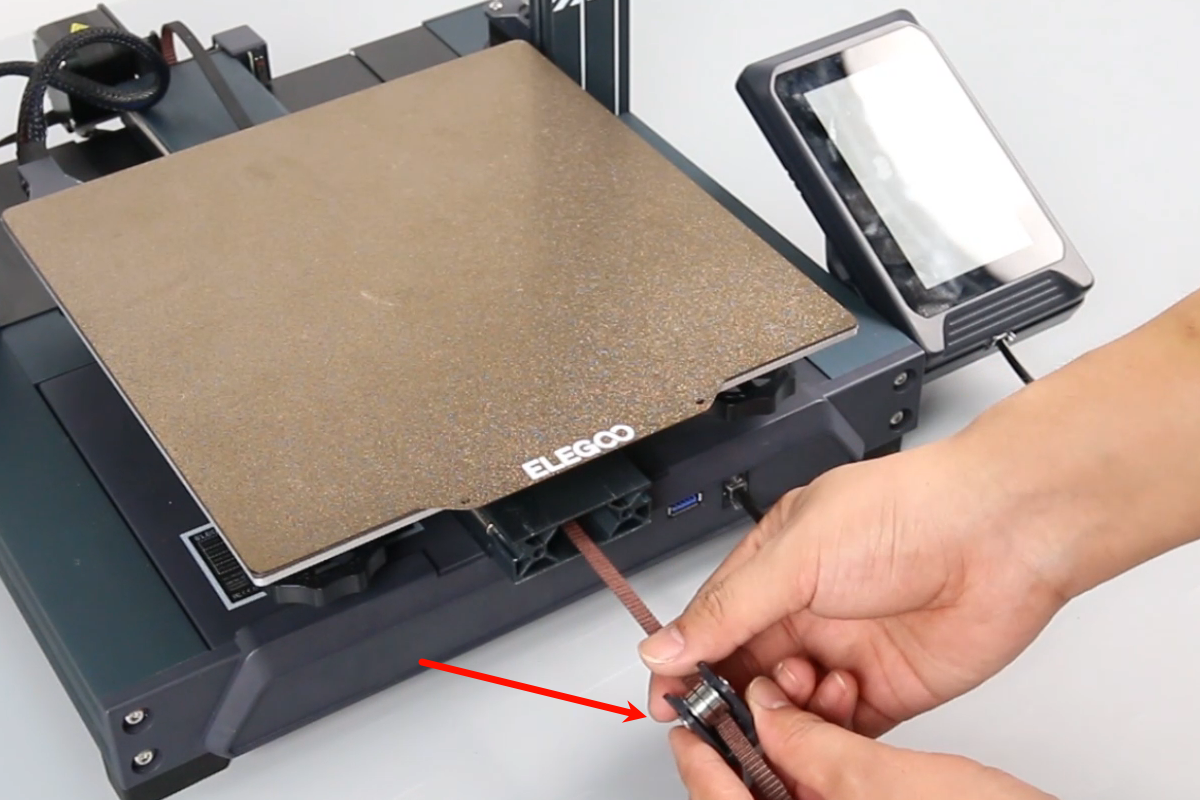

Aflojá la perilla manual del tensor de la correa del eje Y. Después, desajustá los 2 tornillos que aseguran la carcasa del tensor usando una llave Allen de 2.0 mm y retirá la pieza.

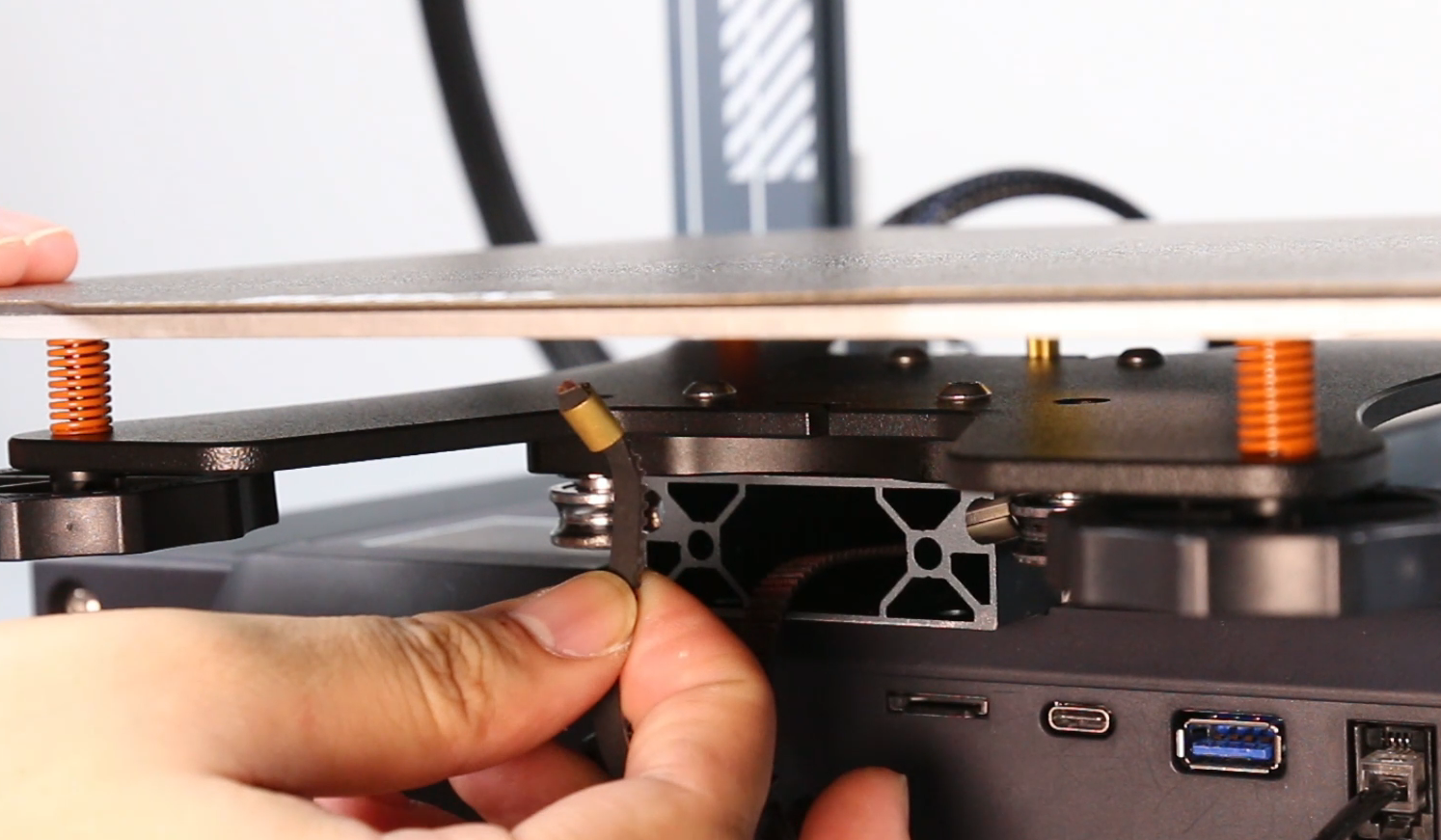

Sacá la correa de distribución de la polea del motor del eje Y. Deslizá la cama caliente hacia adelante y retirá el terminal de cobre del extremo delantero de la correa, sacándolo de la ranura del soporte de la cama.
Tirá de la correa para sacarla del conjunto de la polea pasiva. Retirá el conjunto de la cama caliente y sacá también el terminal de cobre trasero de la ranura en el soporte de la cama.

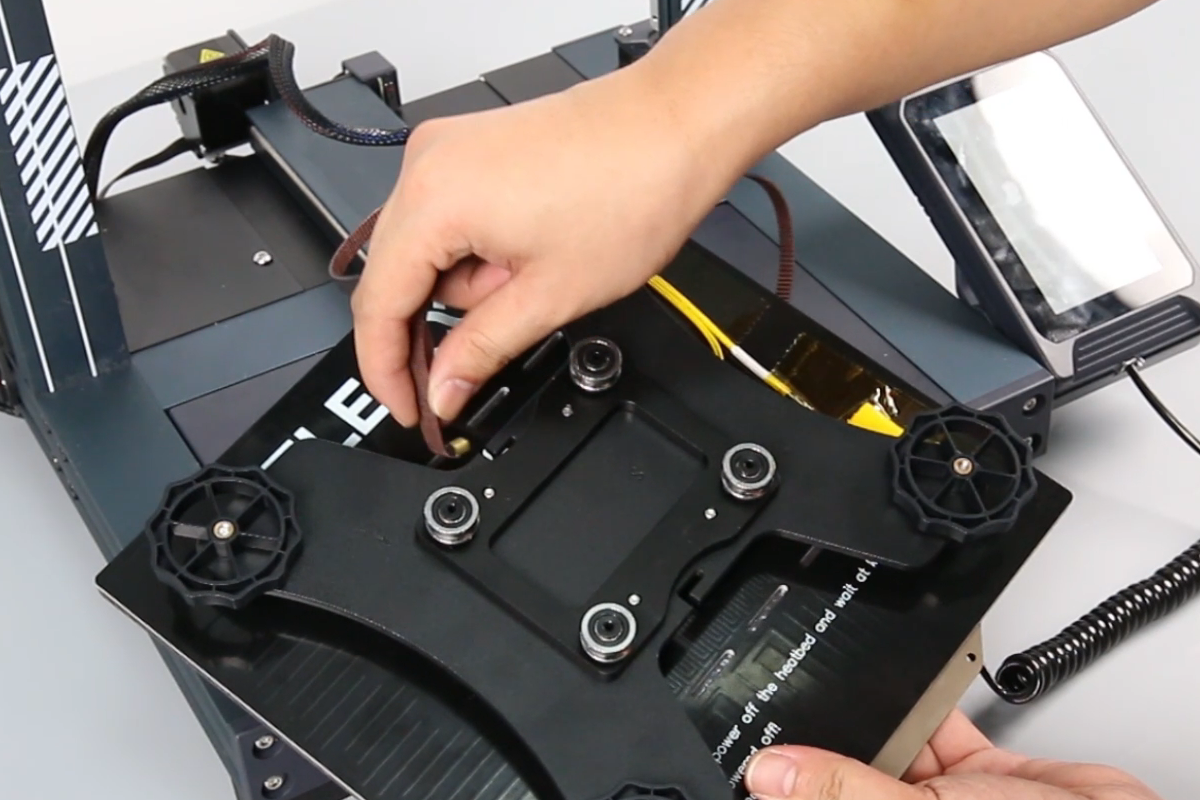

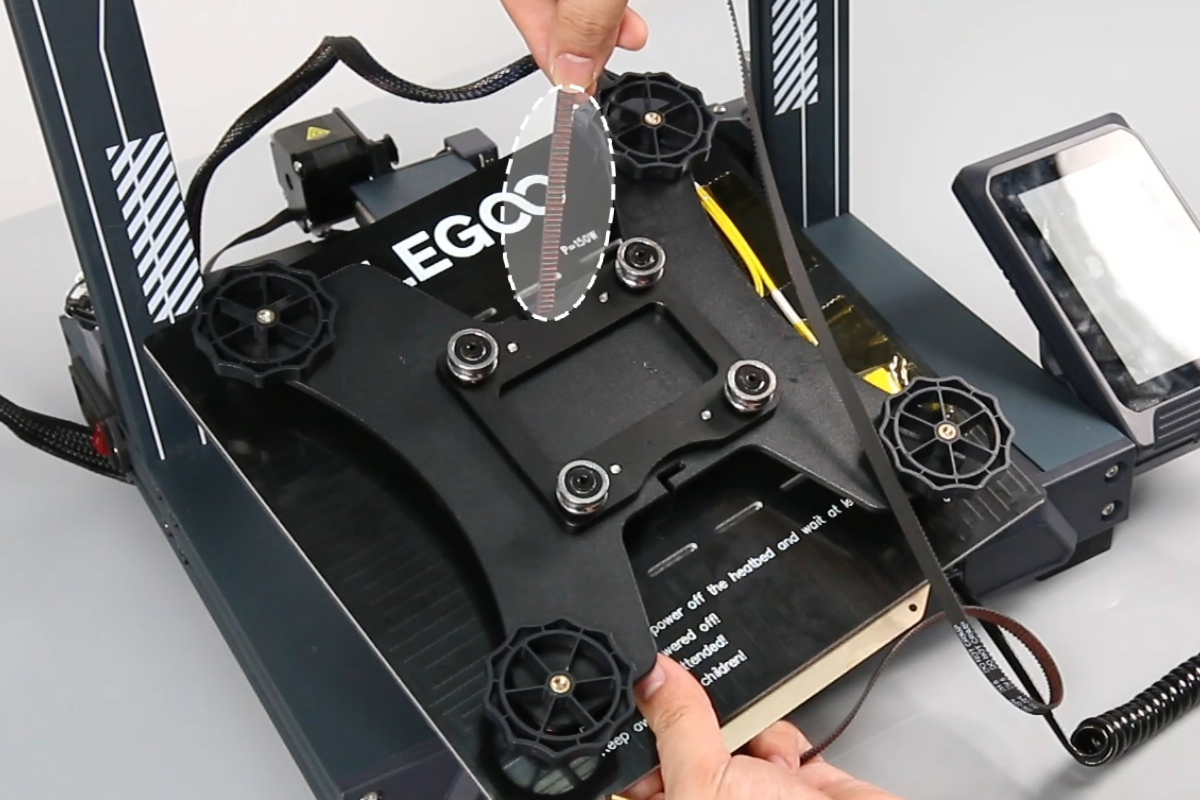

Instalá el terminal de cobre de la correa nueva en la ranura de la parte posterior del soporte de la cama. Prestá atención al sentido de montaje de la correa para que quede bien orientada.

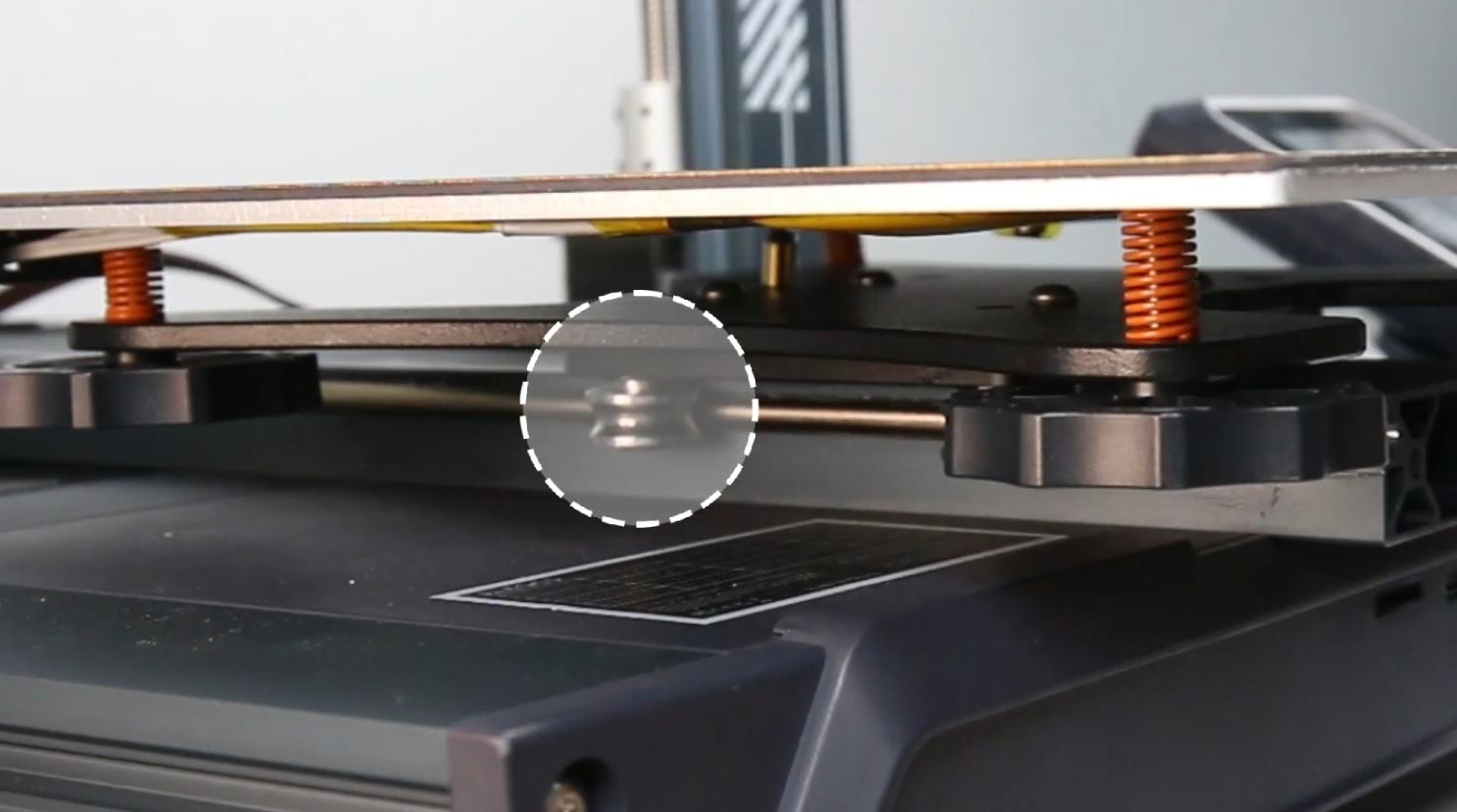

Desde la parte frontal del perfil de aluminio, volvé a colocar el conjunto de la cama caliente en los rieles. Asegurate de que las cuatro poleas de la parte inferior de la cama encajen correctamente en los rieles.

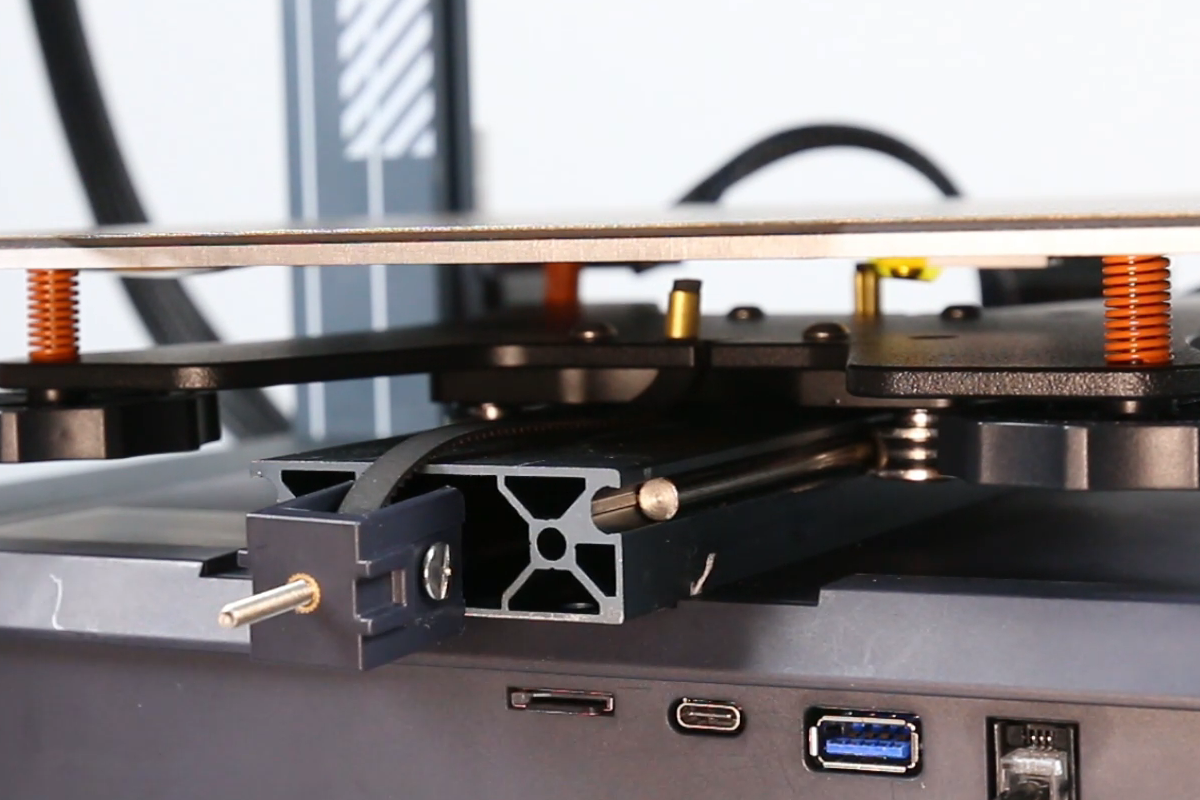

Pasá la correa por el hueco cuadrado trasero del perfil de aluminio. No la coloques todavía sobre la polea del motor del eje Y, así te resulta más cómodo para los pasos siguientes.

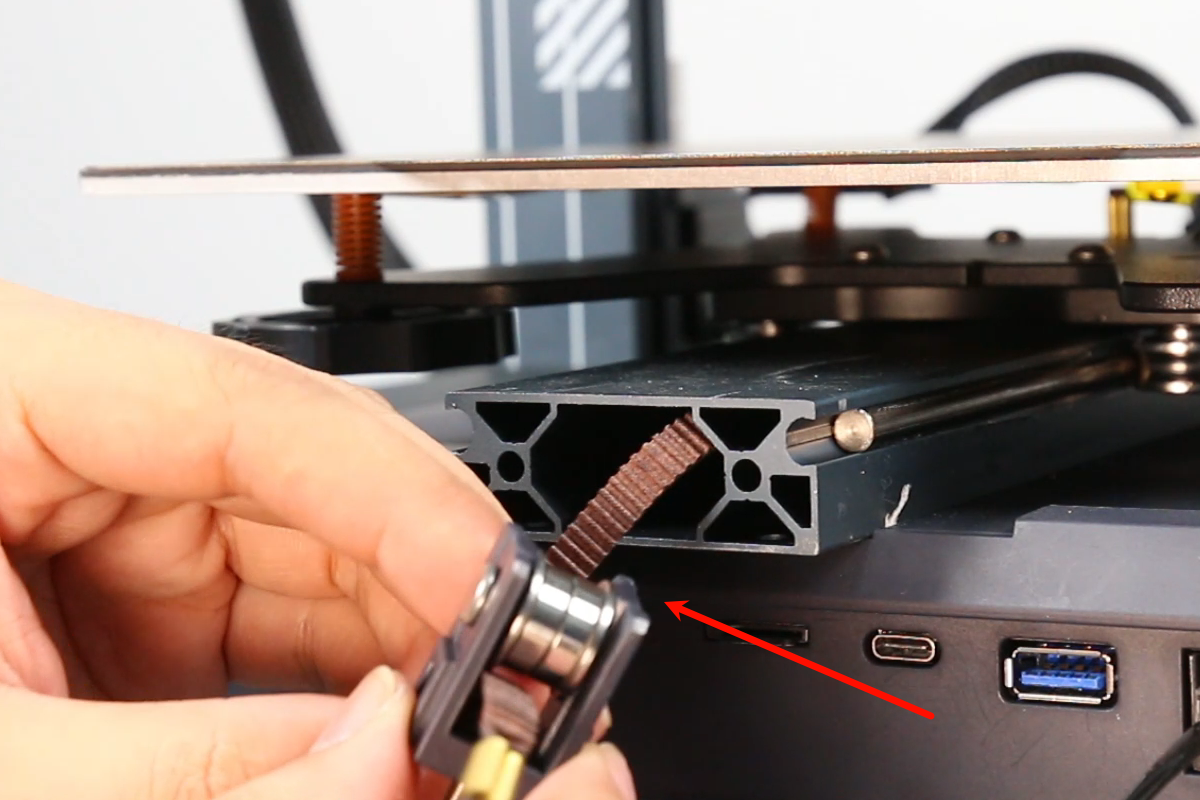

Pasá el extremo delantero de la correa a través del deslizador pasivo. Otra vez, fijate bien en el sentido de instalación de la correa de distribución.
Deslizá la cama hacia adelante e instalá el terminal de cobre delantero en la ranura correspondiente del soporte de la cama caliente.

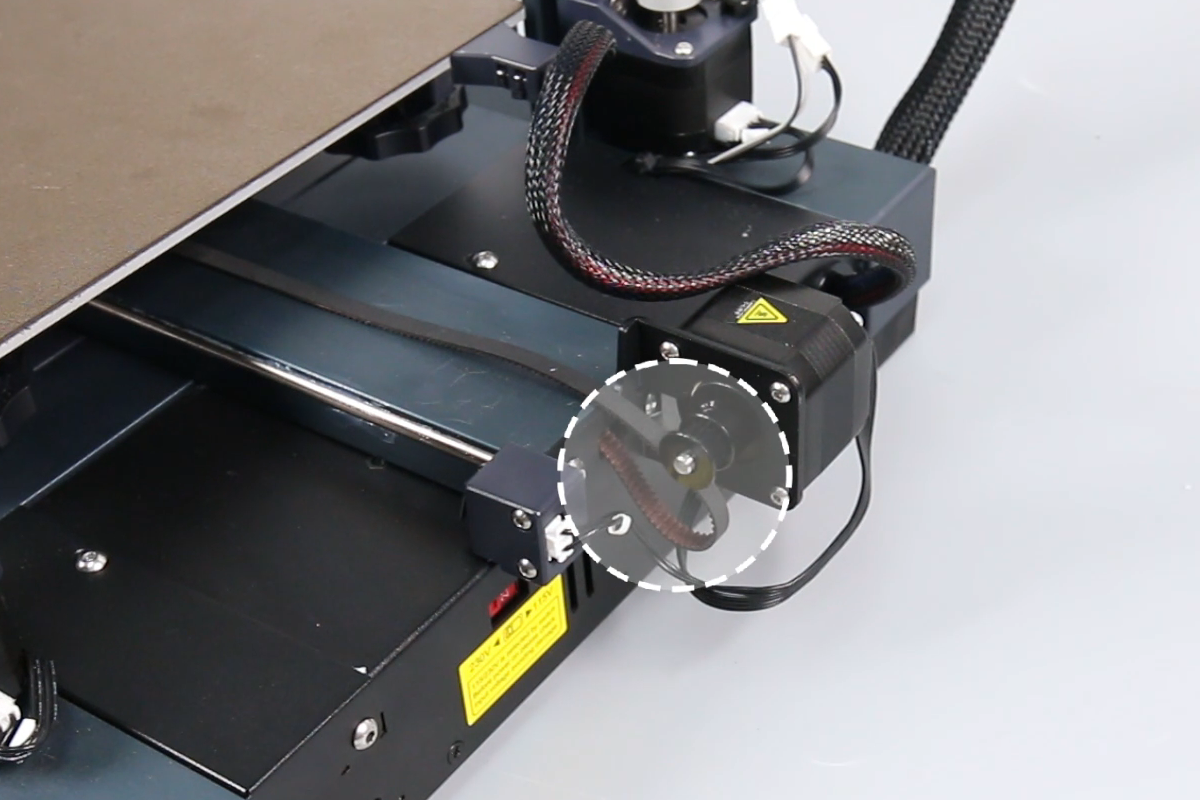

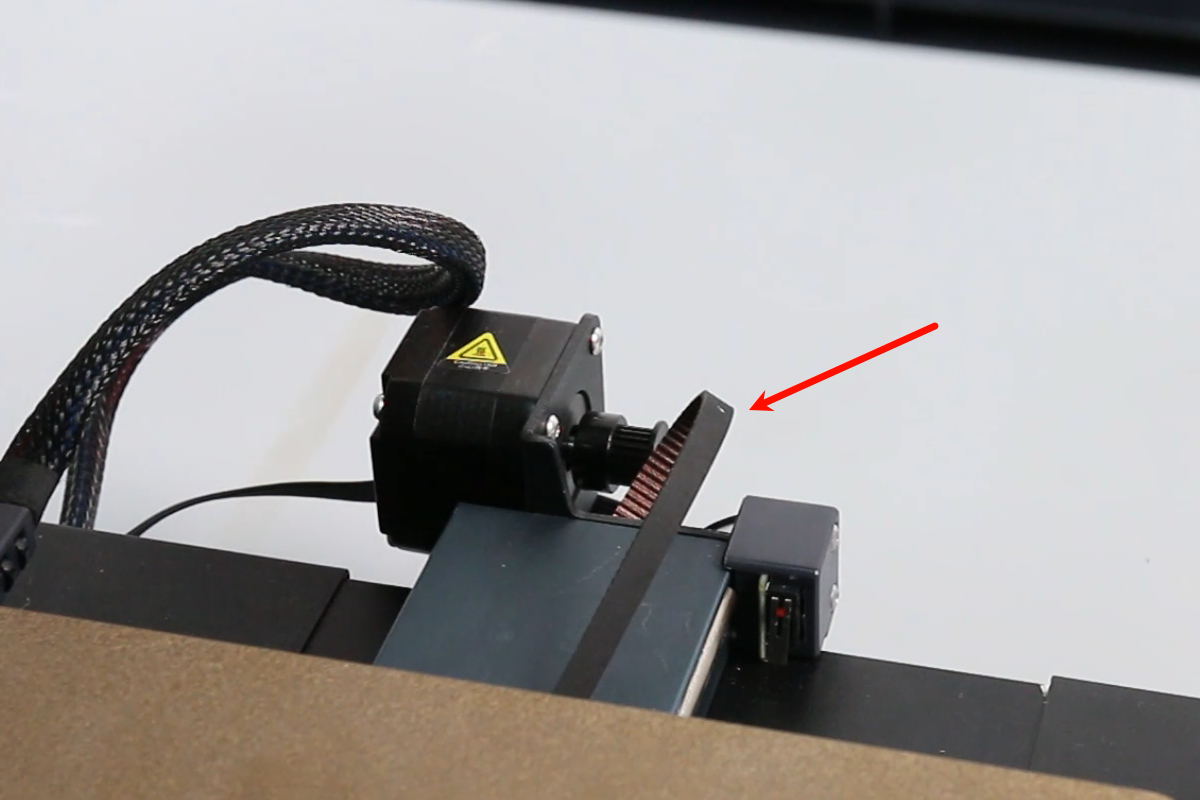

Colocá la correa sobre la superficie de la polea del motor del eje Y. Volvé a instalar la carcasa del tensor y ajustá los 2 tornillos de sujeción con la llave Allen de 2.0 mm.
Colocá la perilla del tensor, girala y ajustá la tensión de la correa hasta que esté moderada: no debe quedar ni muy floja ni demasiado tirante.
Prendé la impresora. Una vez que termine el proceso de homing, la máquina ya va a estar lista para usar.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
