En la mayoría de los casos, conviene usar múltiples procesos, por ejemplo, desbaste y acabado, para mejorar la eficiencia del mecanizado al crear relieves detallados.
01 Antes de arrancar
Descargate la última versión de Fusion 360 desde su web oficial e instalala en tu compu.
- Autodesk Fusion 360 ahora pasó a llamarse "Autodesk Fusion", sacándole el "360" al nombre.
- Hay una prueba gratis de 30 días para usuarios nuevos de Fusion 360, y podés acceder a la versión educativa si sos estudiante o profe.
02 Herramientas y accesorios necesarios
En este artículo, para mostrarte cómo usar Artisan/2.0 con Fusion 360 para el mecanizado CNC de 3 ejes multiproceso, te vamos a guiar paso a paso por un proyecto sencillo (cortar una semiesfera con CNC), que incluye principalmente tres procesos: desbaste, acabado y contorno 2D. En la etapa de desbaste, se usan herramientas de corte grandes para sacar la mayor parte del material, dejando un poquito de margen para los pasos siguientes. Esta fase limpia rápido el exceso de material y le da la forma básica al objeto. Después, en la fase de acabado, se usan herramientas más precisas para afinar los detalles y lograr una superficie de alta calidad. Esta pasada de acabado por lo general no deja margen y se hace una sola vez para asegurar la precisión y el detalle sin pasarse de corte.

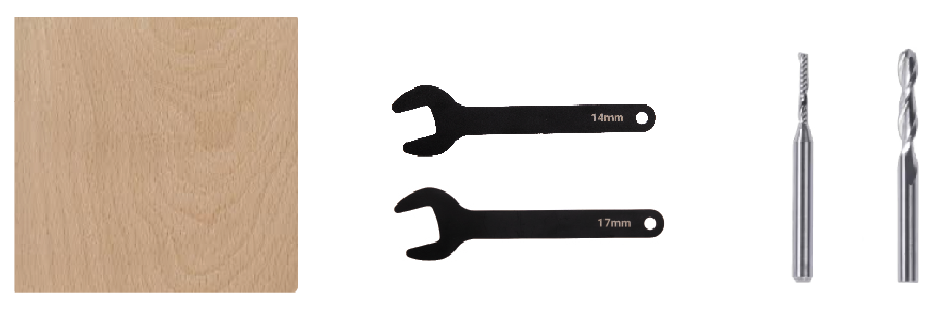

Durante el mecanizado, vas a necesitar las herramientas y materiales de esta lista.
La altura de la madera de haya tiene que ser mayor que el radio de la esfera (10 mm), sino la fresa CNC va a chocar contra la plataforma de tallado y corte CNC durante el mecanizado.
- Madera de haya ×1 (de 12 mm de altura)
- Llave de boca de 14 mm ×1
- Llave de boca de 17 mm ×1
- Fresa plana de 1,5 mm ×1
- Fresa de punta esférica de 3,175 mm ×1
03 Procedimientos

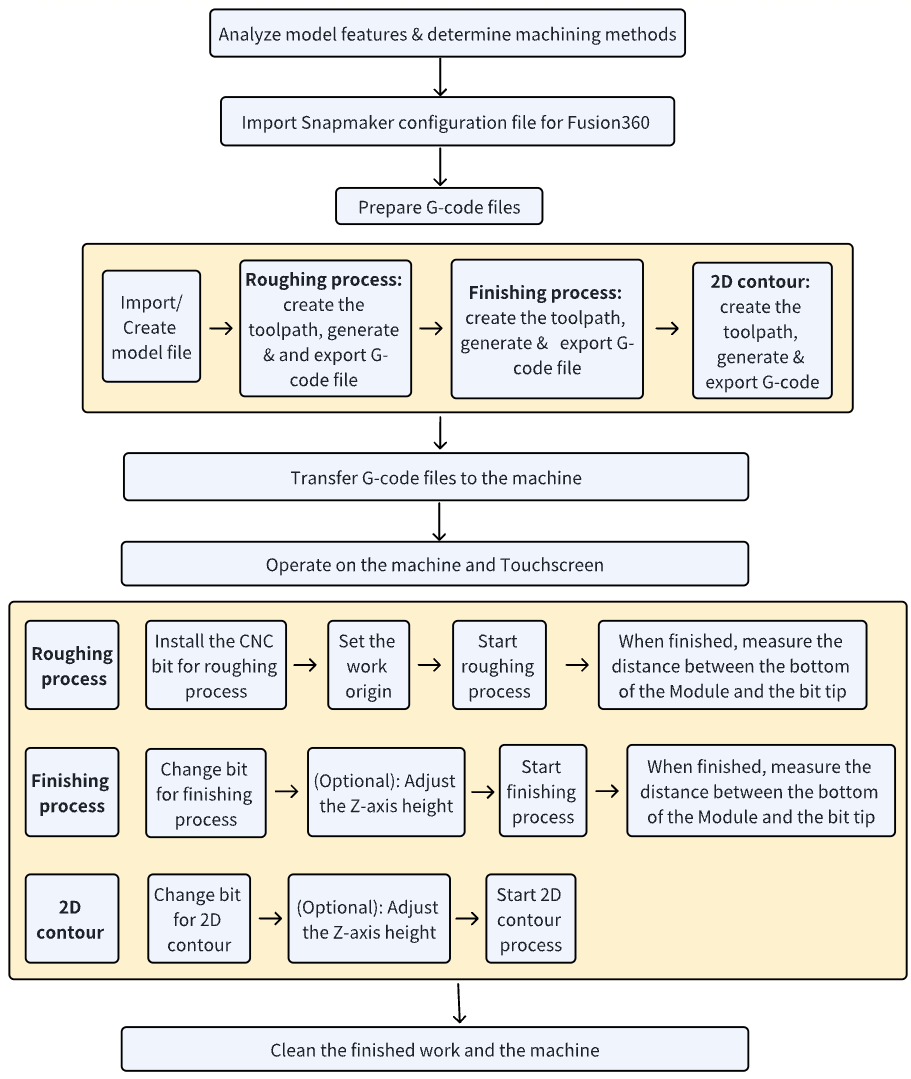

Este diagrama de flujo resume los pasos para usar Artisan/2.0 con Fusion 360 en el mecanizado CNC de 3 ejes multiproceso:
3.1 Analizar las características del modelo y definir los métodos de mecanizado

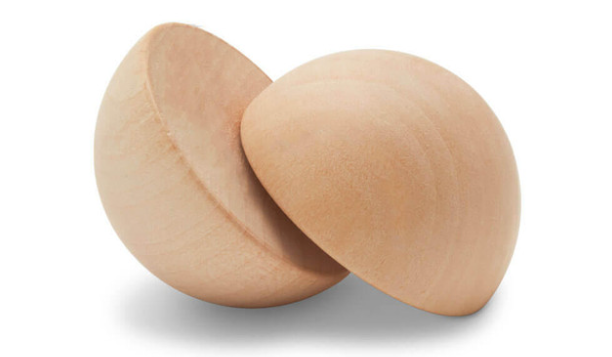

Para cortar una linda semiesfera en un pedazo de madera, necesitamos:
Hacer un desbaste 3D, por ejemplo, Adaptive Clearing (limpieza adaptativa), para sacar rápido la mayor cantidad de material de la superficie.
La fresa que vamos a usar en este paso es una plana de 1,5 mm.
Para el método Adaptive Clearing 3D, Fusion 360 no tiene la opción de pestañas (tabs). Por eso, para que la semiesfera no se mueva durante el corte final, te conviene dejar el material del fondo sin cortar.
Hacer un proceso de acabado 3D, por ejemplo, Spiral (espiral), para alisar la superficie.
La fresa que vamos a usar acá es una de punta esférica de 3,175 mm.
Teniendo en cuenta que después del desbaste y el acabado el modelo de la semiesfera sigue agarrado al material, tenemos que meter un método de contorno 2D para separarla.
La fresa para este paso va a ser la plana de 1,5 mm.
3.2 Importar los archivos de configuración de Snapmaker a Fusion 360

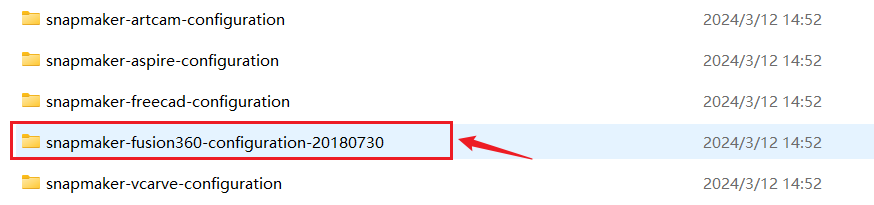

Descargate los archivos de configuración de Snapmaker para Fusion 360 desde acá.
Descomprimí y abrí el archivo que bajaste, y copiá la carpeta Fusion en Users > Nombre_de_usuario > AppData > Roaming > Autodesk > CAM 360 > libraries > Local.
3.3 Preparar los archivos gcode
Importar/Crear el archivo del modelo
Fusion 360 se banca archivos de modelo en varios formatos, como .dxf, .fbx, .iges, .obj, .nx, .step, .stl, etc.
Para armar tus propios modelos, hacé clic en el botón File (Archivo) > New Design (Nuevo diseño) en la barra de arriba a la izquierda.
Descargate el modelo que usamos en las imágenes de acá abajo.
Ojo: el radio de la semiesfera es de 10 mm, asegurate de tener una madera de haya de más de 10 mm de alto.

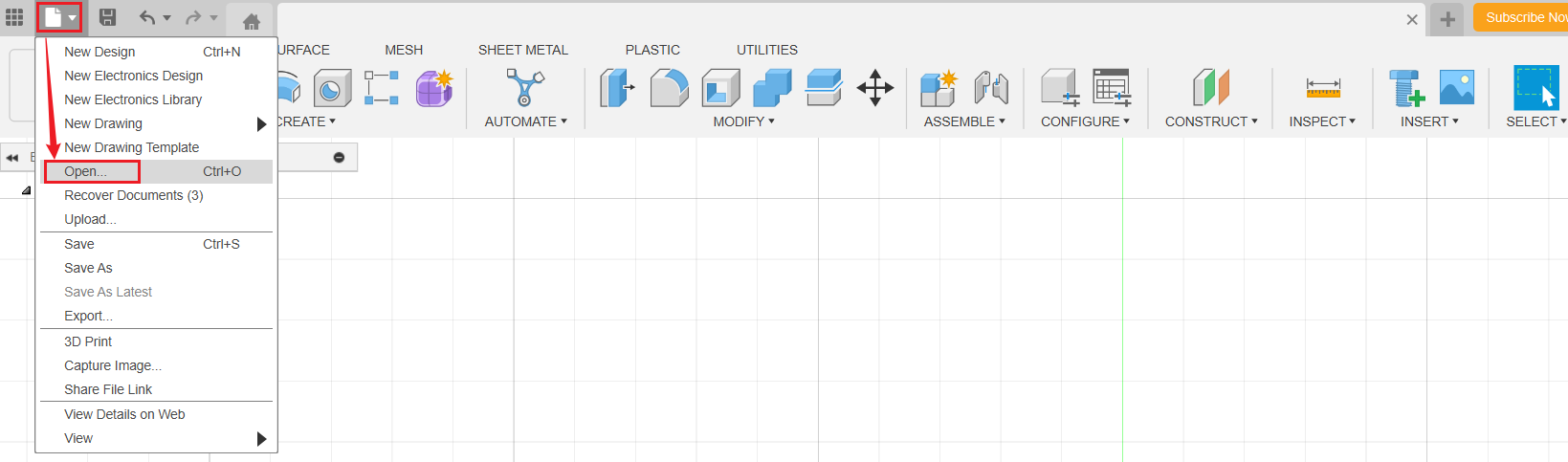

En la barra de arriba a la izquierda, dale a Open (Abrir).

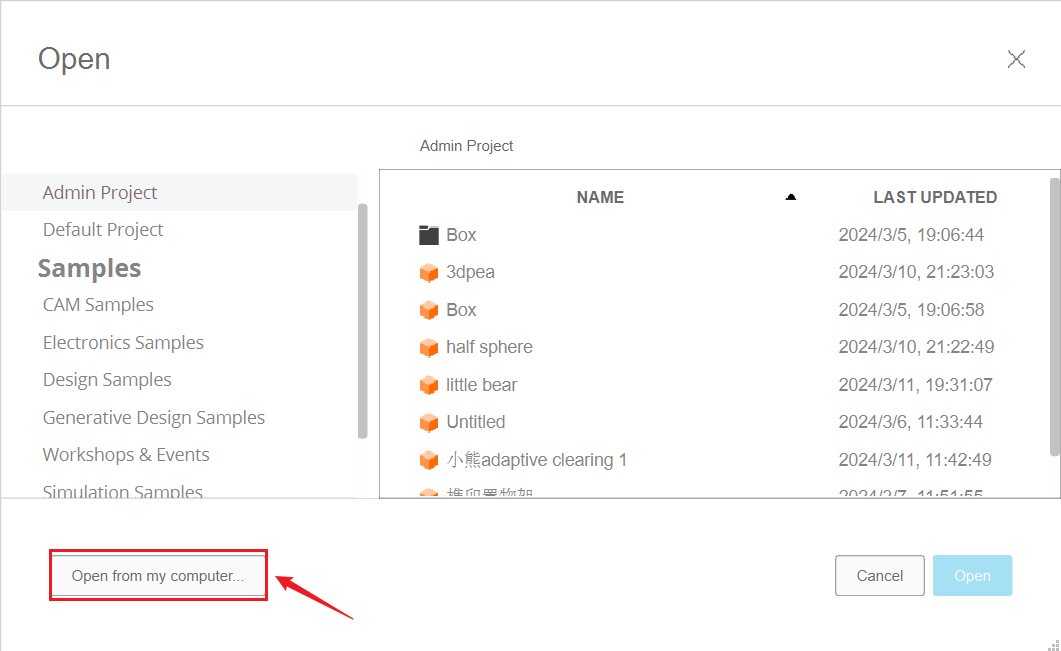

En la ventanita que salta, hacé clic en Open from my computer (Abrir desde mi computadora).
Elegí el archivo half-sphere.step y dale a Open.
Proceso de desbaste
Crear el nuevo setup
En esta parte, tenés que configurar el origen de trabajo y el modo de material (stock) para el modelo.

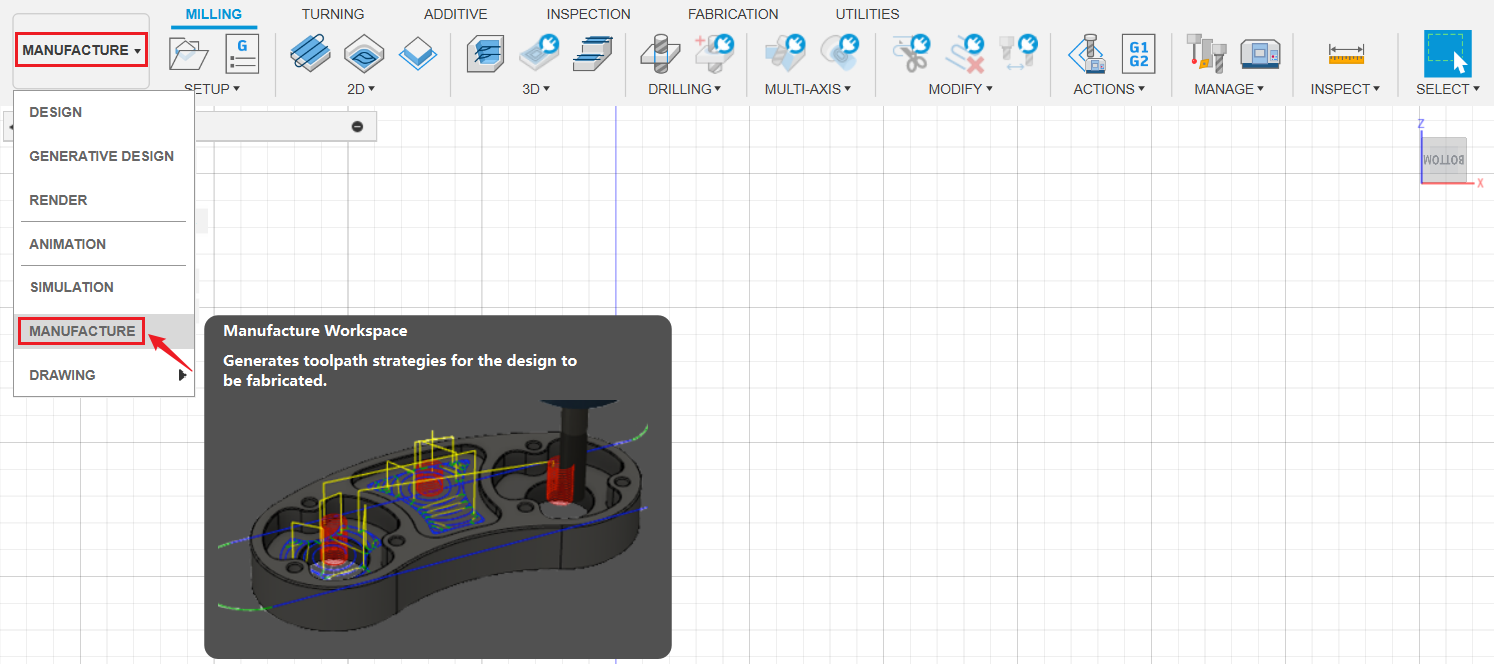

Pasate al espacio de trabajo MANUFACTURE (Fabricación) en Fusion 360.

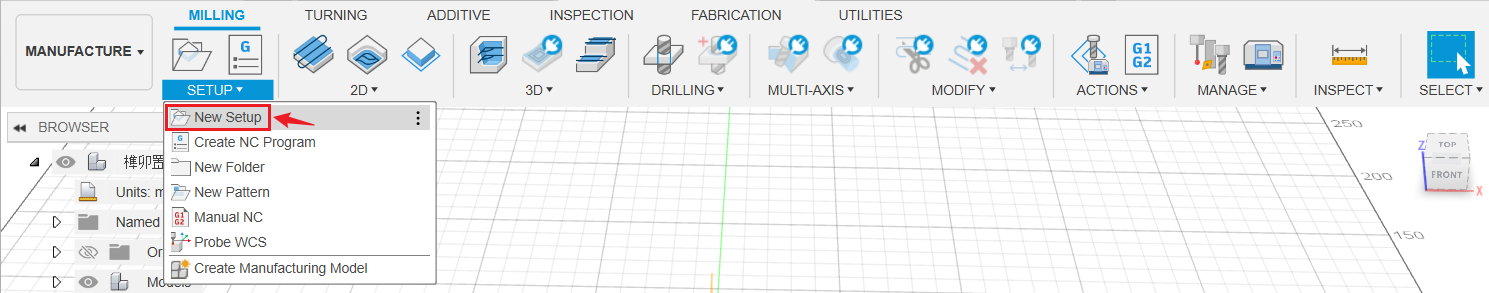

En la barra de ese espacio, hacé clic en Setup > New Setup.

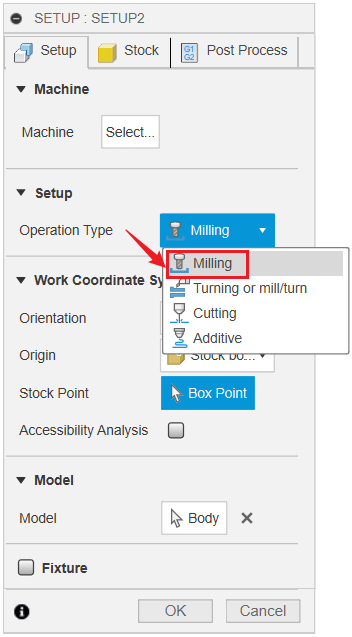

En la ventanita, elegí Milling (Fresado) en Operation Type (Tipo de operación).

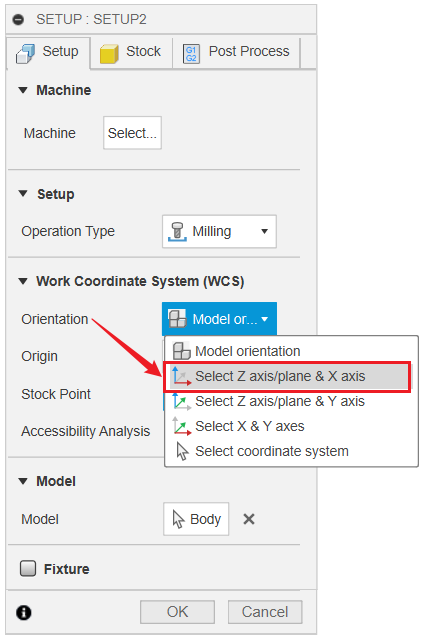

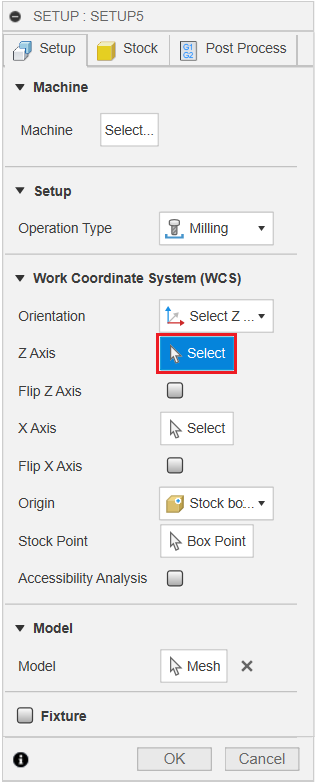

En Orientation (Orientación), elegí Select Z axis/plane & X axis. Después dale a Select (Seleccionar).

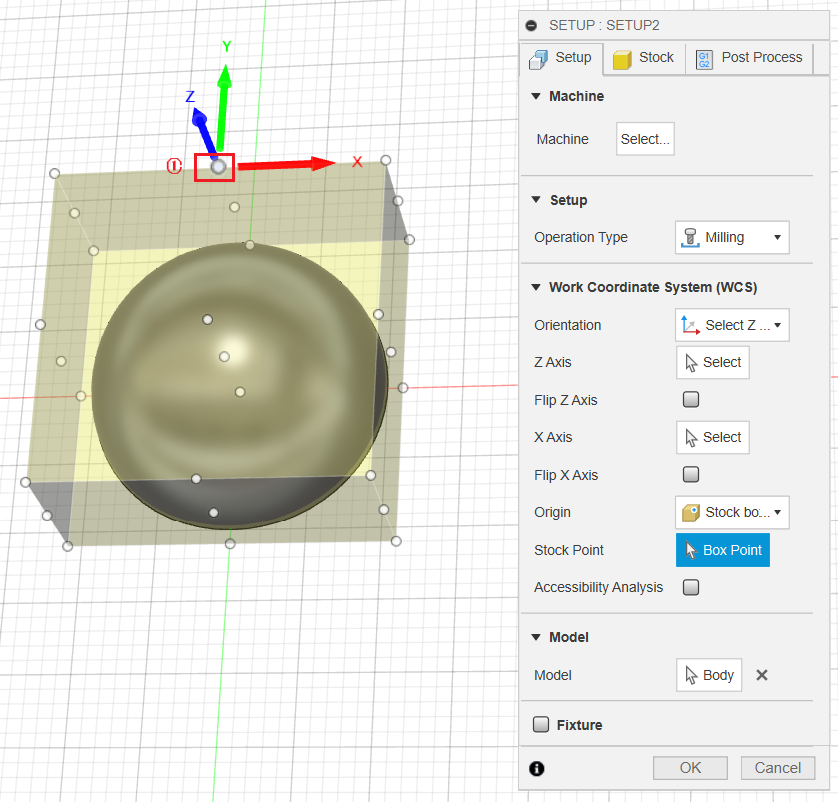

Hacé clic en el origen actual y después en el punto central para fijar el origen justo en el medio.
Fijate bien que el eje Z quede apuntando para arriba.
No le des a OK todavía, porque faltan más configuraciones en los pasos que siguen.
Pasate a la pestaña Stock (Material). Poné el Mode en Relative size box, ajustá Stock Offset Mode en Add stock to sides and top-bottom; y mandale 2 mm en Stock Side Offset. Cuando termines, dale a OK.
Crear la trayectoria de la herramienta
Hacé clic en 3D > Adaptive Clearing.
En la pestaña Tools (Herramientas), dale a Select.
Si estás usando Fu
