Descargate la última versión de Fusion 360 de la página oficial e instalala en tu compu. Acordate que "Autodesk Fusion 360" ahora se llama simplemente "Autodesk Fusion". Tenés una prueba gratis de 30 días para usuarios nuevos, o podés usar la versión educativa si sos estudiante o profe.
Herramientas y accesorios necesarios

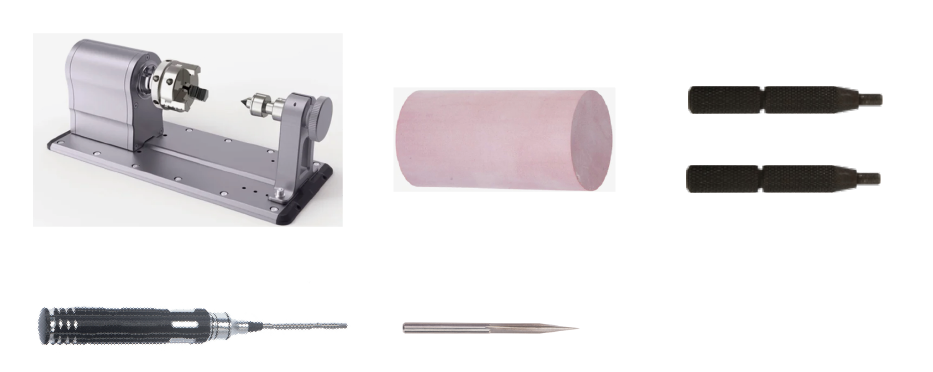

Para mostrarte cómo usar Snapmaker Artisan con Fusion 360 en mecanizado CNC de 4 ejes, vamos a hacer un proyecto simple (tallar texto en un cilindro con CNC). Durante el mecanizado, vas a necesitar:
- Módulo Rotatorio ×1
- Material para CNC de 4 ejes ×1 (Largo: 70mm, Diámetro: 35mm)
- Llaves de mandril × 2
- Destornillador H2.5 × 1
- Fresa en V de ranura recta ×1
Pasos

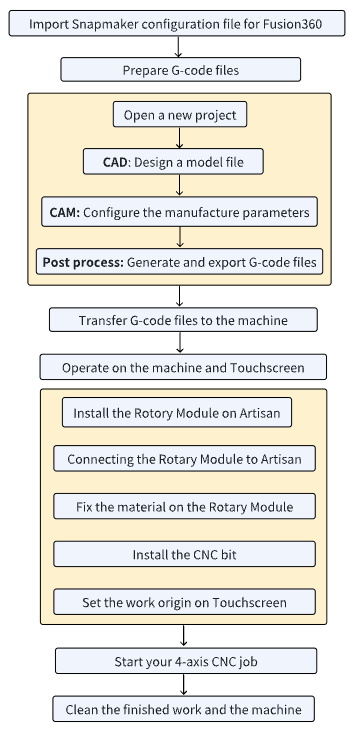

El siguiente esquema te muestra los pasos para usar Snapmaker Artisan con Fusion 360 en el mecanizado CNC de 4 ejes.
Paso 1: Importar los archivos de configuración de Snapmaker en Fusion 360

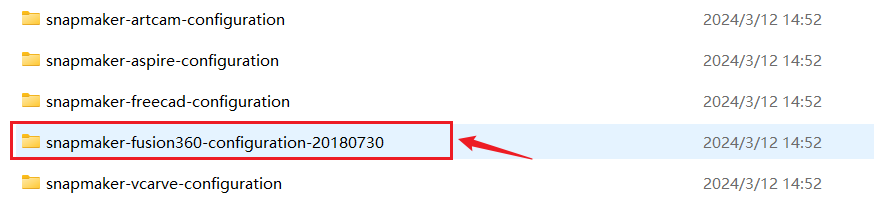

Descargate los archivos de configuración de Snapmaker para Fusion 360. Descomprimí y abrí el archivo, y copiá la carpeta Fusion a Users > TuUsuario > AppData > Roaming > Autodesk > CAM 360 > libraries > Local.
Paso 2: Preparar los archivos gcode

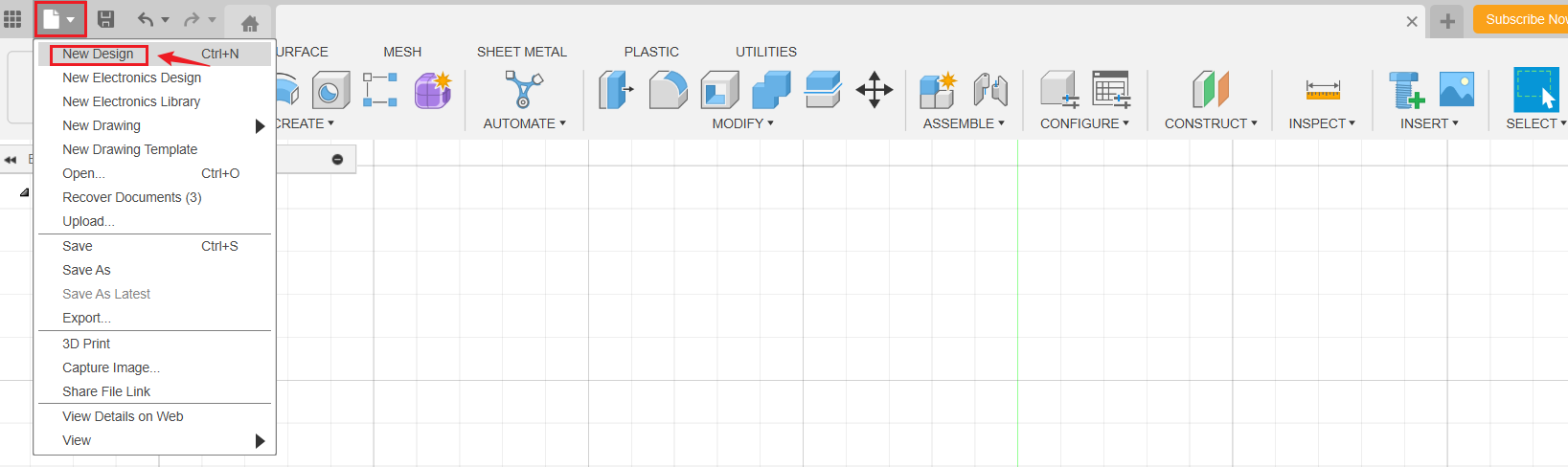

Para abrir un proyecto nuevo, andá a la barra de navegación arriba a la izquierda y hacé clic en New Design. También podés importar tu propio modelo haciendo clic en Open > Open from my computer.
Diseñar un modelo (CAD)
Acá vamos a crear primero un cilindro, y después le metemos un texto para tallarlo.
Crear un cilindro

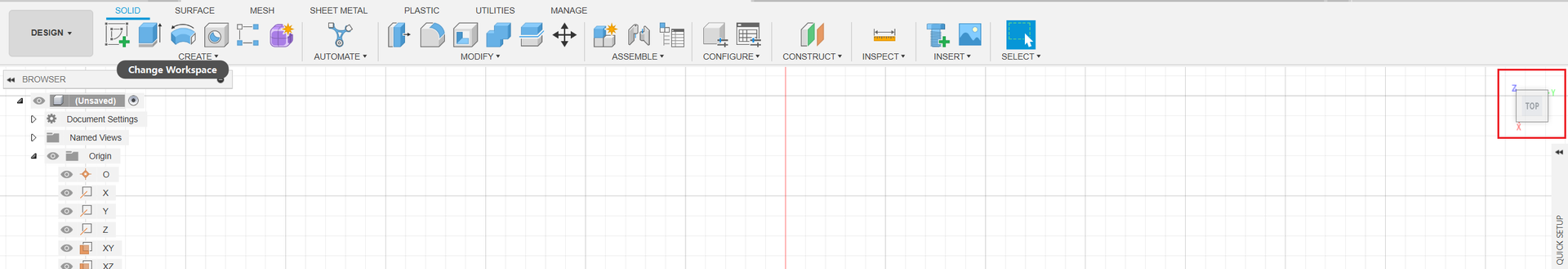

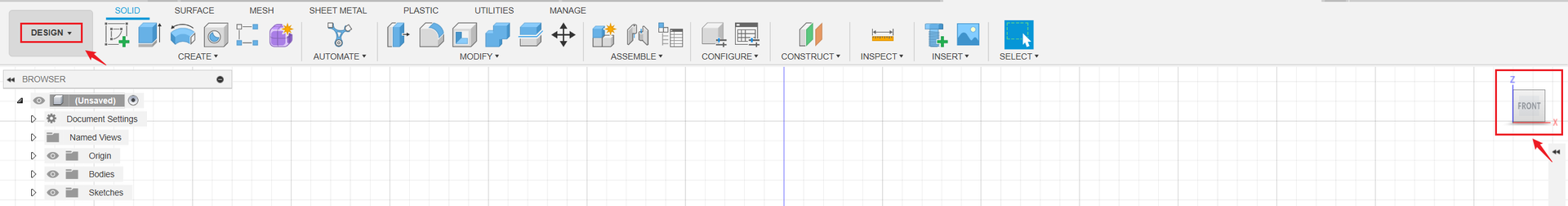

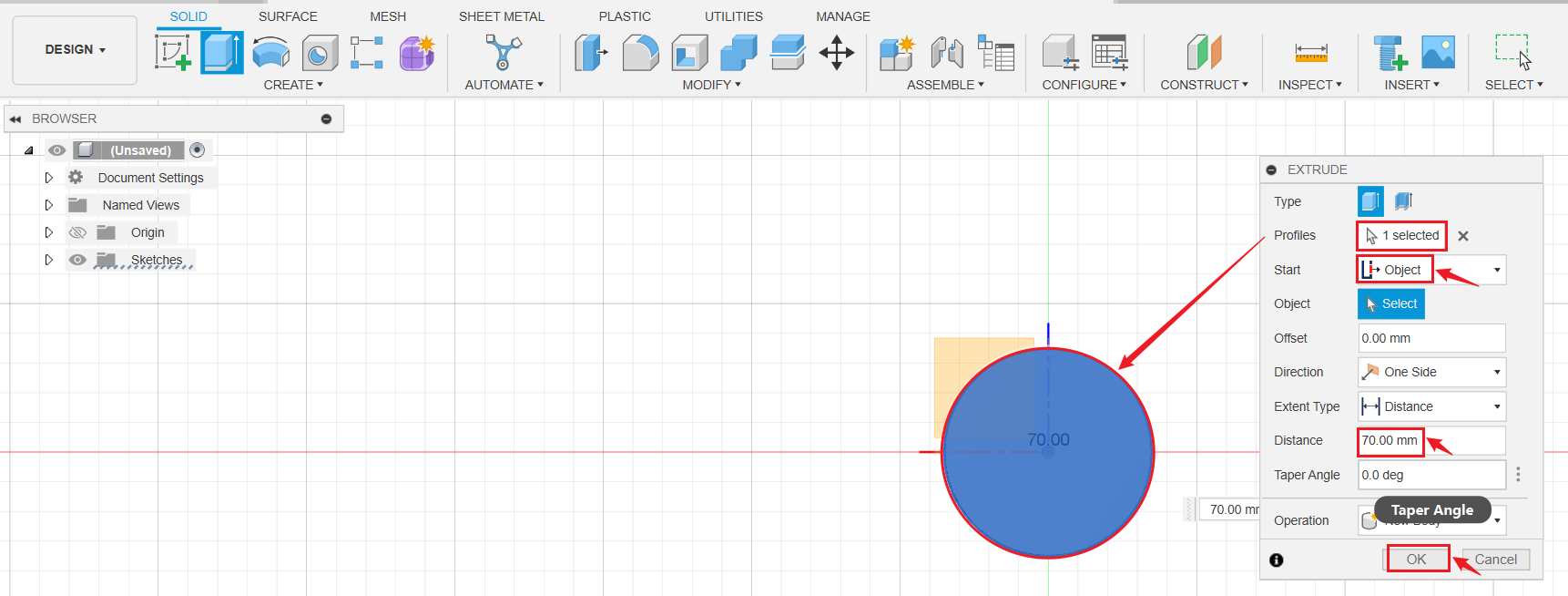

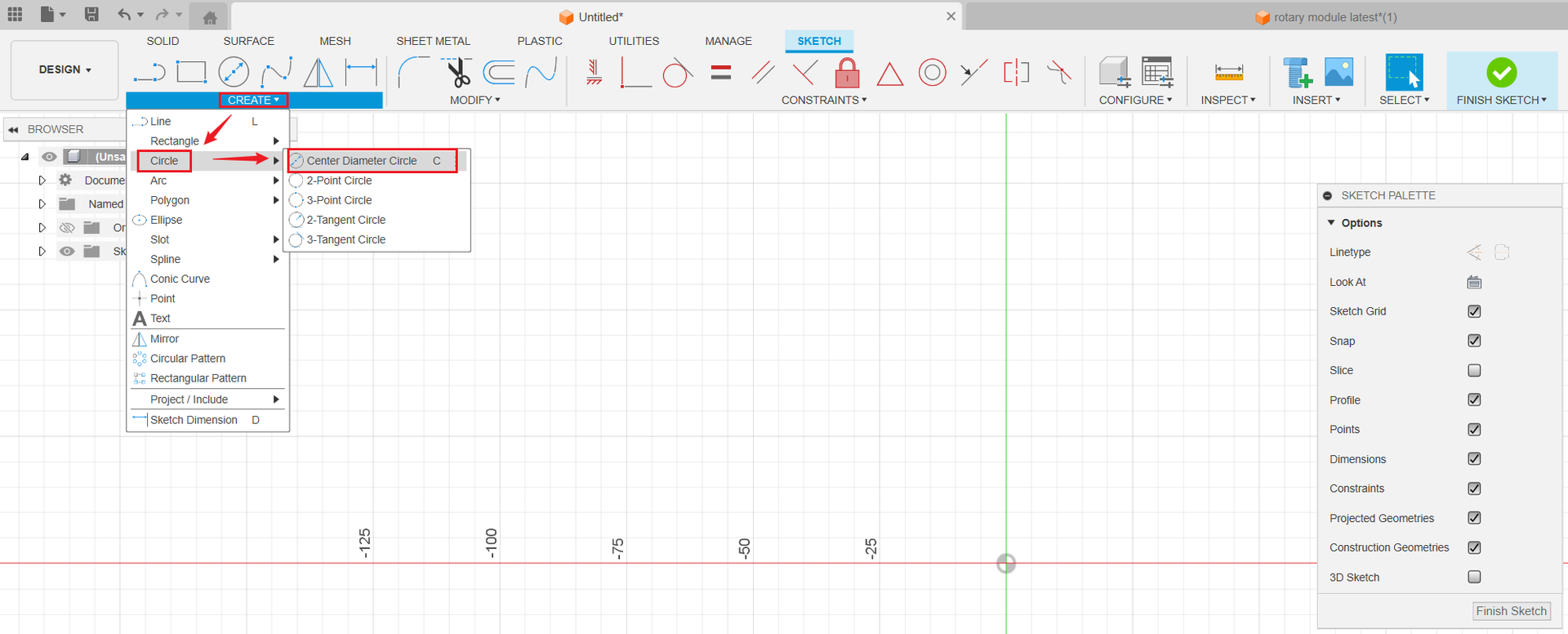

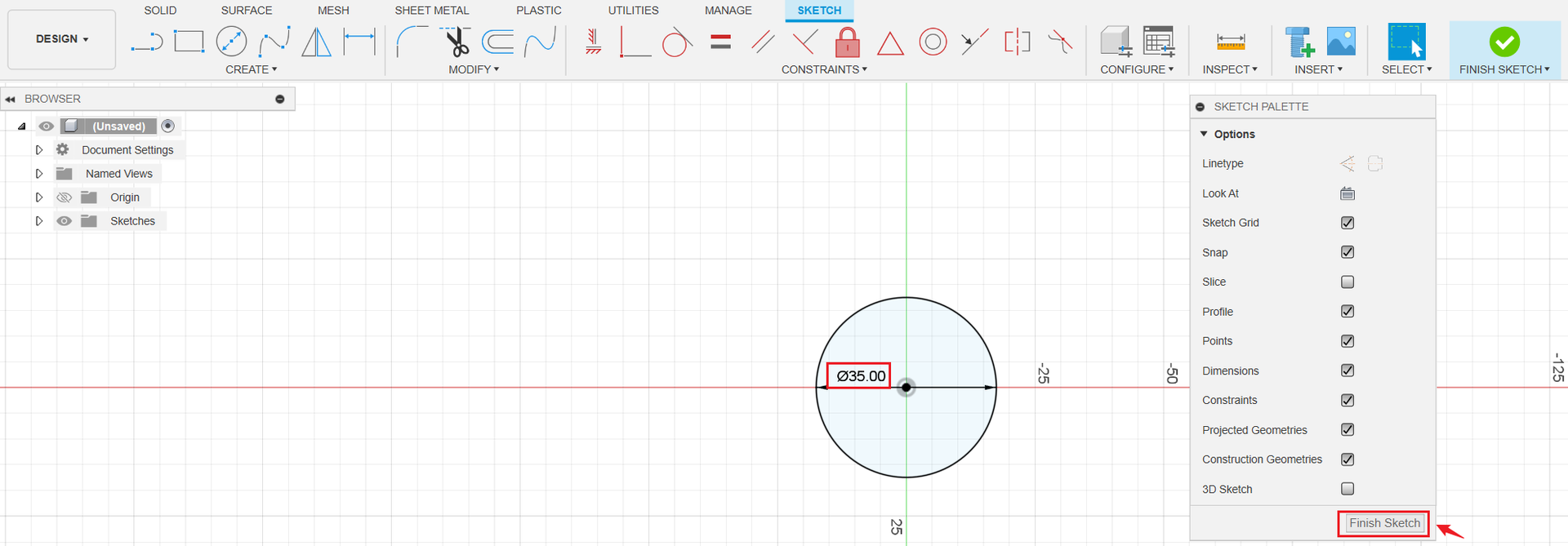

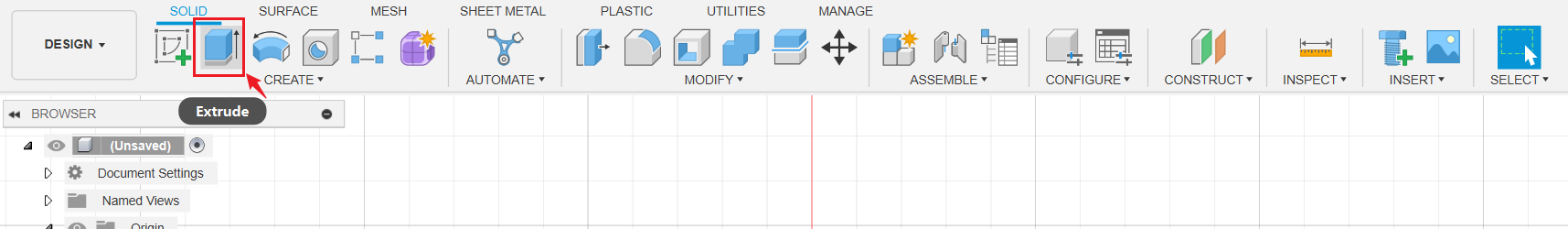

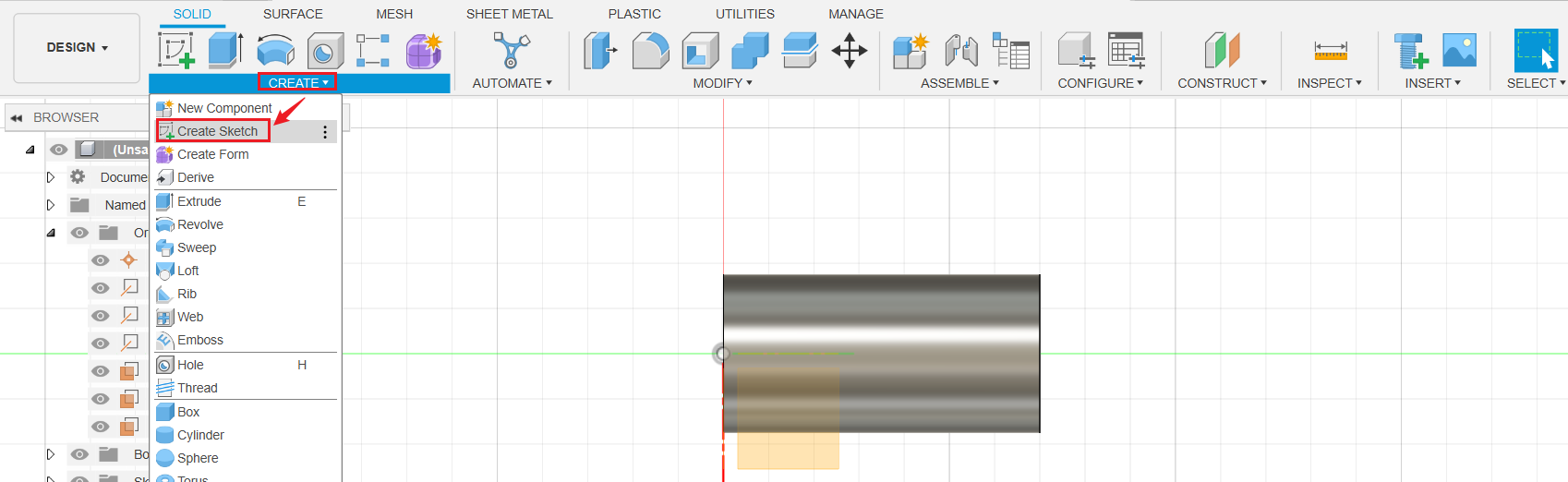

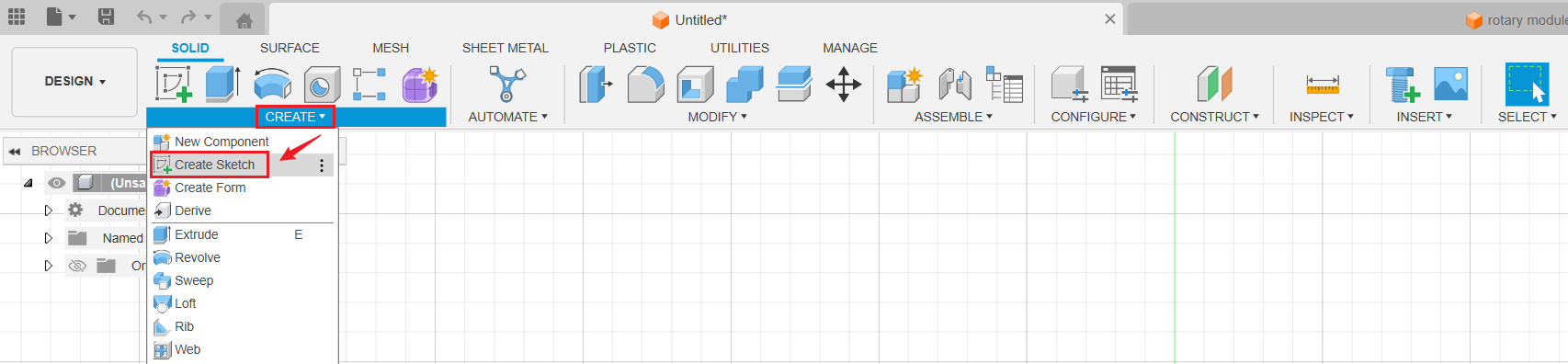

Pasá al espacio de trabajo DESIGN. Cambiá el cubo de vista a Front. Hacé clic en Create > Create Sketch. Después andá a Create > Circle > Center Diameter Circle. Arrastrá para dibujar un círculo y ponele 35mm de diámetro, y dale a Finish Sketch. Hacé clic en Extrude. Elegí el círculo en Profiles, seleccioná Object en Start, poné la Distancia en 70mm y dale OK.
Ponerle texto al cilindro
¡Listo, ya tenemos el cilindro! Cambiá el cubo de vista a TOP. Hacé clic en Create > Create Sketch y elegí el panel XY. Andá a Create > Text y poné el cursor en los dos puntos para armar el cuadro de texto. Escribí el texto que quieras grabar, centralo, dale OK y a Finish Sketch. Hacé clic en Extrude, elegí el texto en Profiles, poné Start en Object y seleccioná la superficie del cilindro como Object. Ajustá la distancia a -3mm, marcá la operación como Cut y dale OK.
Configurar los parámetros de fabricación (CAM)
Crear el Setup
Pasate al espacio MANUFACTURE. Hacé clic en SETUP > New Setup. En la pestaña Setup, poné Orientation en Model orientation, y seleccioná Origin como Stock box point. Después tocá Box Point y elegí el centro del círculo izquierdo como Stock Point. En la pestaña Stock, poné el Mode en Relative size Cylinder. Marcá Select Axis y elegí la superficie del cilindro. Dejá el Offset de cada lado en 0mm y dale OK.
Crear la trayectoria
El contorno 2D suele ser para mecanizado 2D, pero también tiene la función "Wrap", que te deja mecanizar con 4 ejes. Hacé clic en 2D > 2D Contour y tocá Select para elegir la herramienta. Andá a Local > Library > Snapmaker Artisan CNC tool library, elegí Engrave/Chamfer mill y dale a Select. Poné la velocidad del husillo a 18000 rpm. Pasate a la pestaña Geometry, tocá Select y elegí el borde del texto como Contour Selection. En la pestaña Passes, marcá Stock to Leave y poné el Axial Stock to Leave en -1mm. Pasá a Multi-Axis, poné Machining Type en Wrap. En Wrap Cylinder, elegí la cara del cilindro. En la pestaña Linking, desmarcá Lead-in (Entry) y Lead-out (Exit) y dale OK.
Hacé clic derecho en [T1] 2D Contour y dale a Duplicate para copiar la trayectoria. Clic derecho en la copia y tocá Edit. En Passes, cambiá el Axial Stock to Leave a -2mm y dale OK. Volvé a duplicar el contorno inicial y cambiale el Axial Stock to Leave a -3mm. Dale OK. ¡El gcode ya casi está!
Posprocesado: Generar y exportar archivos gcode
Seleccioná las 3 trayectorias, hacé clic derecho y elegí Post Process. Elegí FANUC - Inverse Time and A-axis como Post. Poné el nombre del archivo, la carpeta de salida y dale a Post. Si es la primera vez que usás Fusion 360, fijate en los tutoriales de posprocesado de Snapmaker en Fusion 360 (4 ejes) para importar el posprocesador.
Galería de referencia
Fuente: Adaptado al español desde el wiki Snapmaker (licencia CC BY-SA). Revisión técnica por equipo Breva.
