Esta guía te muestra paso a paso cómo usar Fusion 360 junto a tu Snapmaker Artisan o 2.0 para realizar trabajos de CNC de 3 ejes. Vas a aprender desde cómo configurar el software y preparar tu modelo CAD, hasta la generación de trayectorias (CAM) y la exportación del gcode.
01. Antes de arrancar
Descargate la última versión de Fusion 360 desde su página oficial e instalala en tu compu.
- Autodesk Fusion 360 ahora se llama simplemente "Autodesk Fusion", le sacaron el "360" del nombre.
- Si sos usuario nuevo, tenés una prueba gratis de 30 días, y si sos estudiante o profe podés acceder a la versión educativa de Fusion.
02. Herramientas y accesorios necesarios

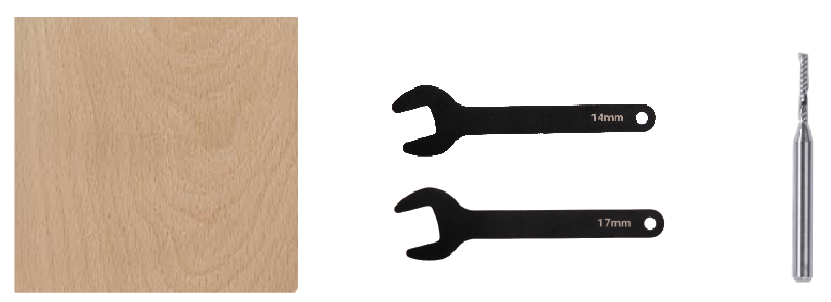

En las explicaciones que siguen te vamos a guiar con un proyecto re simple (hacer un cilindro con el CNC) para que te vayas familiarizando con Fusion 360. Durante el mecanizado, vas a necesitar estas herramientas y materiales:
- Madera de haya ×1 (la altura de la madera no tiene que ser menor al tamaño de tu modelo)
- Llave de boca de 14mm ×1
- Llave de boca de 17mm ×1
- Fresa plana de 1.5mm
03. Procedimientos

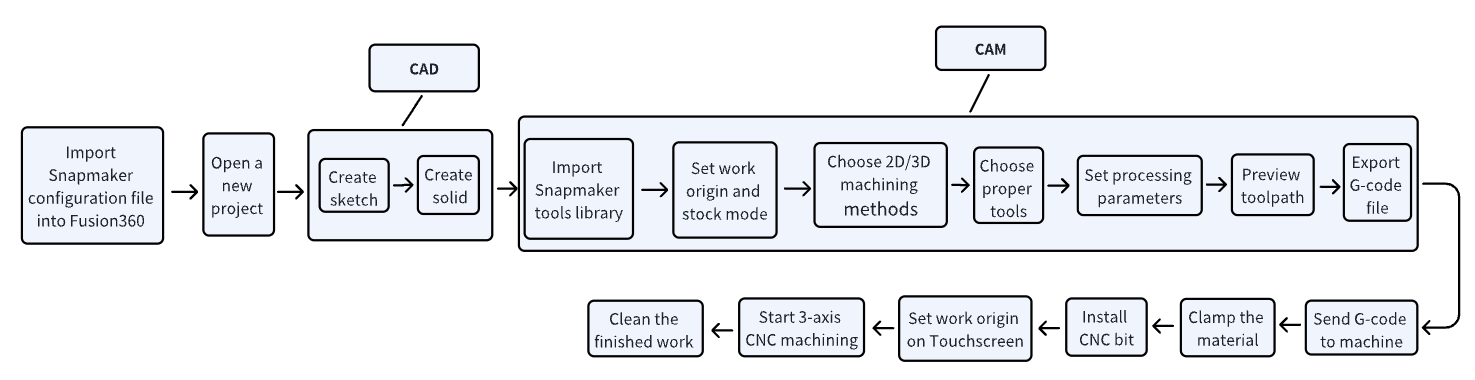

Acá tenés un resumen de los pasos para usar Artisan/2.0 con Fusion 360:
Fusion 360 soporta archivos de modelos en un montón de formatos, como .dxf, .fbx, .iges, .obj, .nx, .step, .stl, etc. Podés hacer tanto la parte CAD como la CAM directamente en el programa.
También podés importar tus propios archivos. Si hacés eso, podés mandarte derecho a configurar el mecanizado en la parte de CAM.
3.1 Importar los archivos de configuración de Snapmaker a Fusion 360

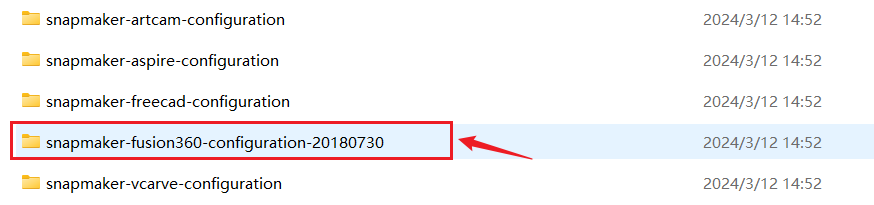

Descargate los archivos de configuración de Snapmaker para Fusion 360. Descomprimí y abrí el archivo que bajaste, copiá la carpeta Fusion y pegala en Usuarios > TuUsuario > AppData > Roaming > Autodesk > CAM 360 > libraries > Local.
3.2 Abrir un proyecto nuevo

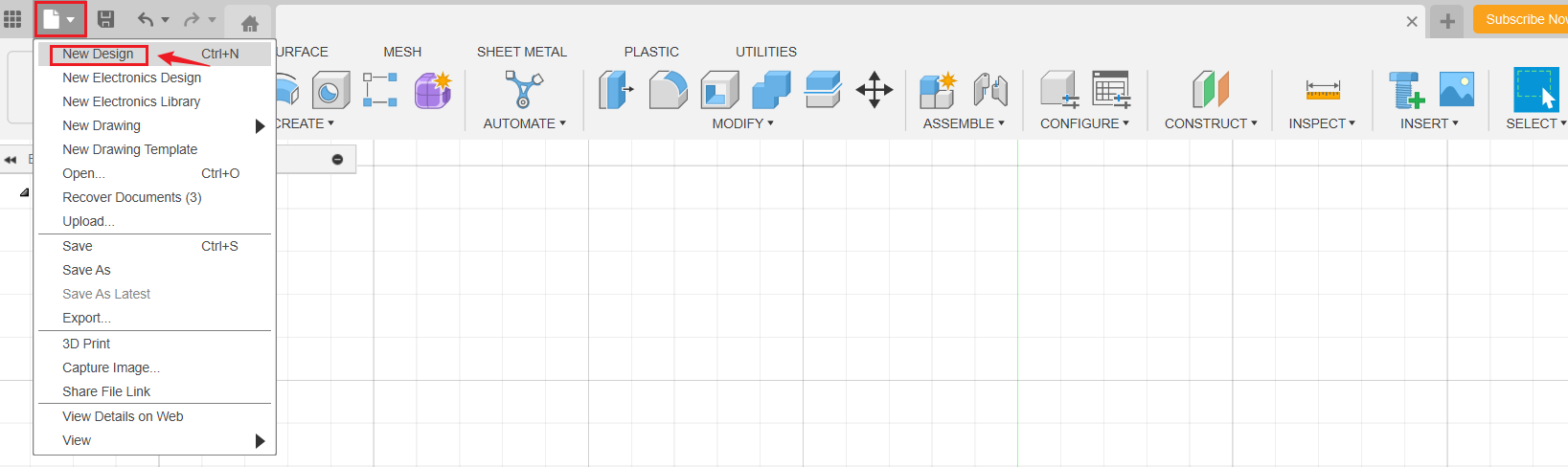

En la barra de navegación arriba a la izquierda, hacé clic en New Design. También podés importar tu propio modelo haciendo clic en Open > Open from my computer.
3.3 La parte CAD
Acá te queremos mostrar el proceso de crear un boceto y un sólido, así que primero vamos a hacer un círculo y después lo extruimos para que quede como un cilindro. Ojo, tené en cuenta que también podés crear un cilindro yendo a Create > Cylinder.
Crear un boceto

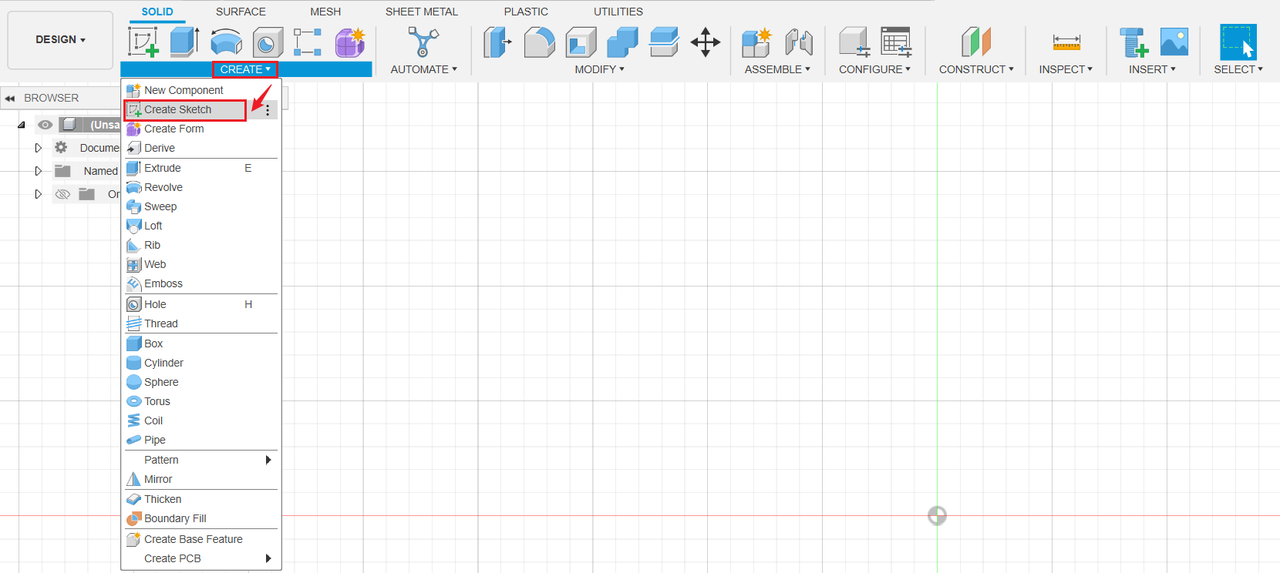

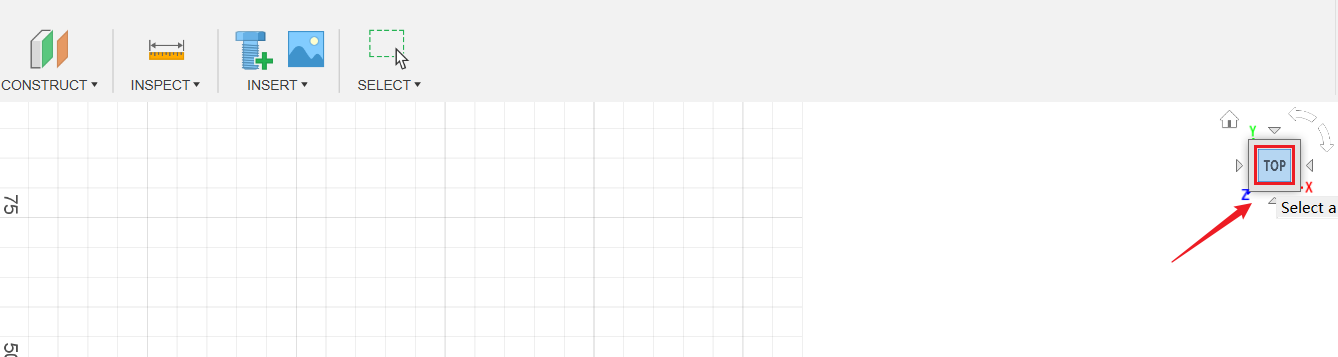

En el espacio de trabajo DESIGN, hacé clic en Create > Create Sketch. Seleccioná el plano TOP en el cubo de vistas arriba a la derecha.

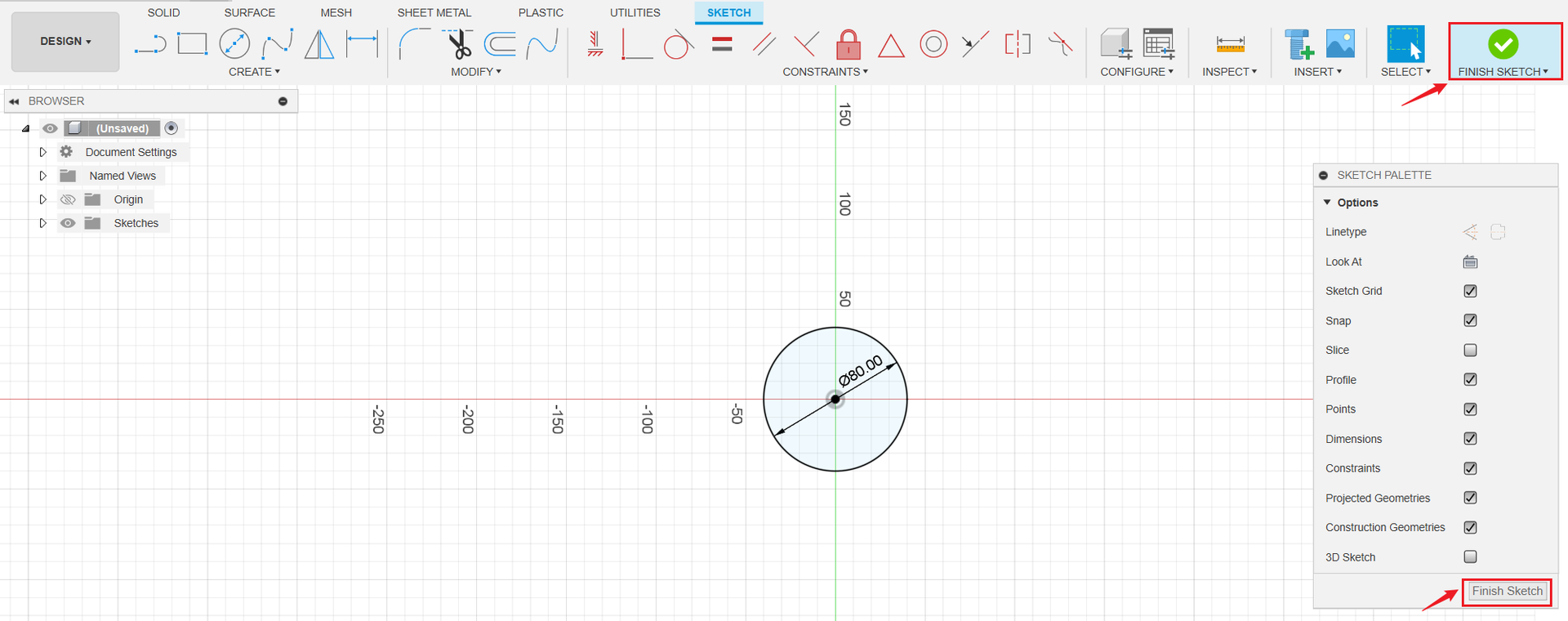

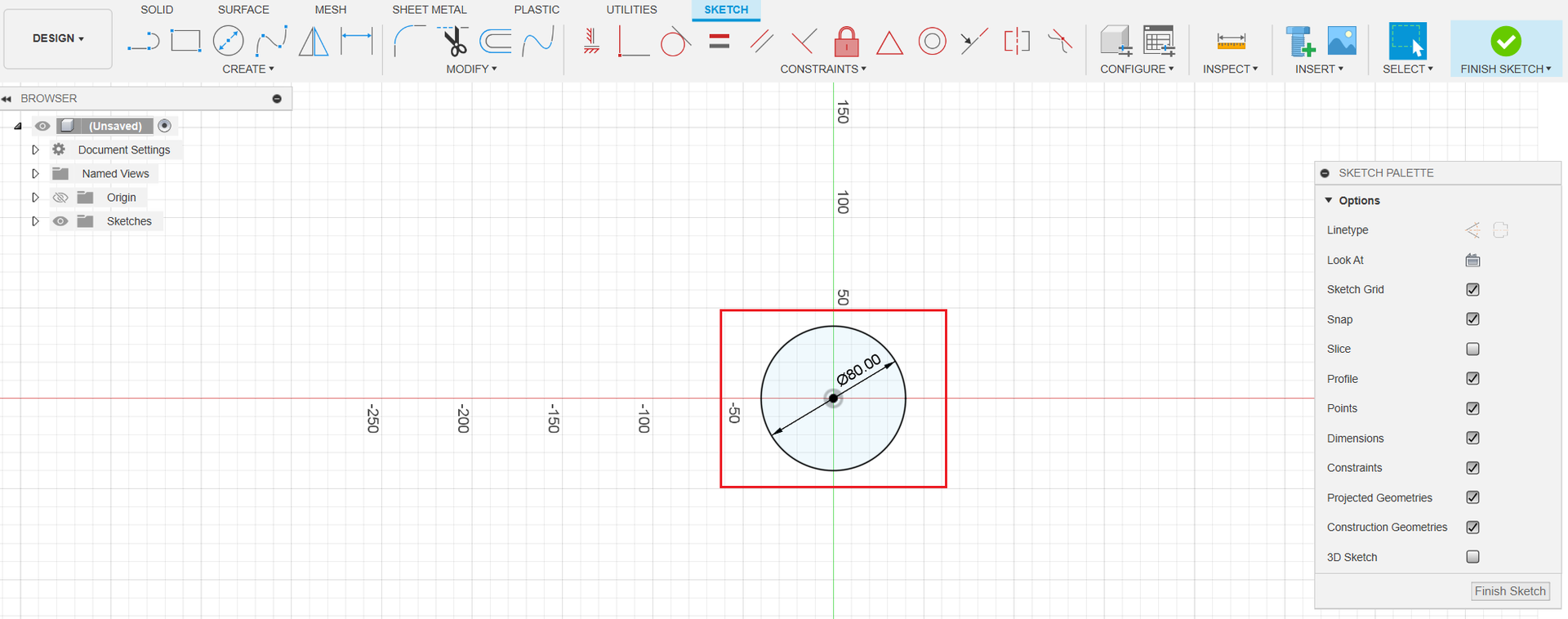

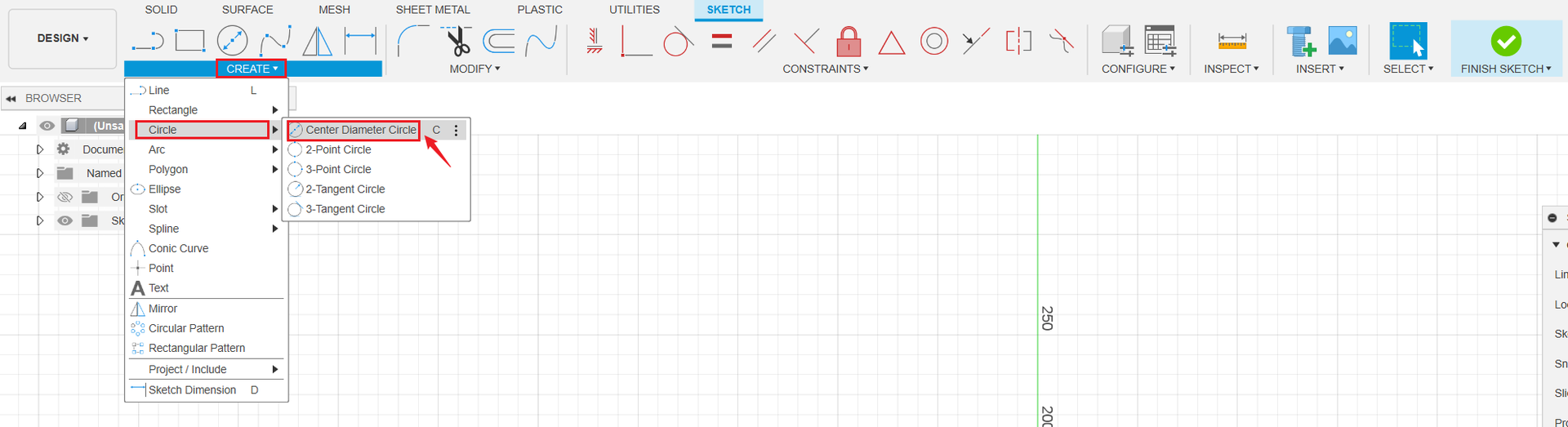

Hacé clic en Create > Circle > Center Diameter Circle. Poné el punto central en las coordenadas (0,0) y arrastrá para dibujar un círculo. Ponele 80 mm de diámetro. Cuando termines, dale a Finish Sketch.
Crear un cuerpo sólido

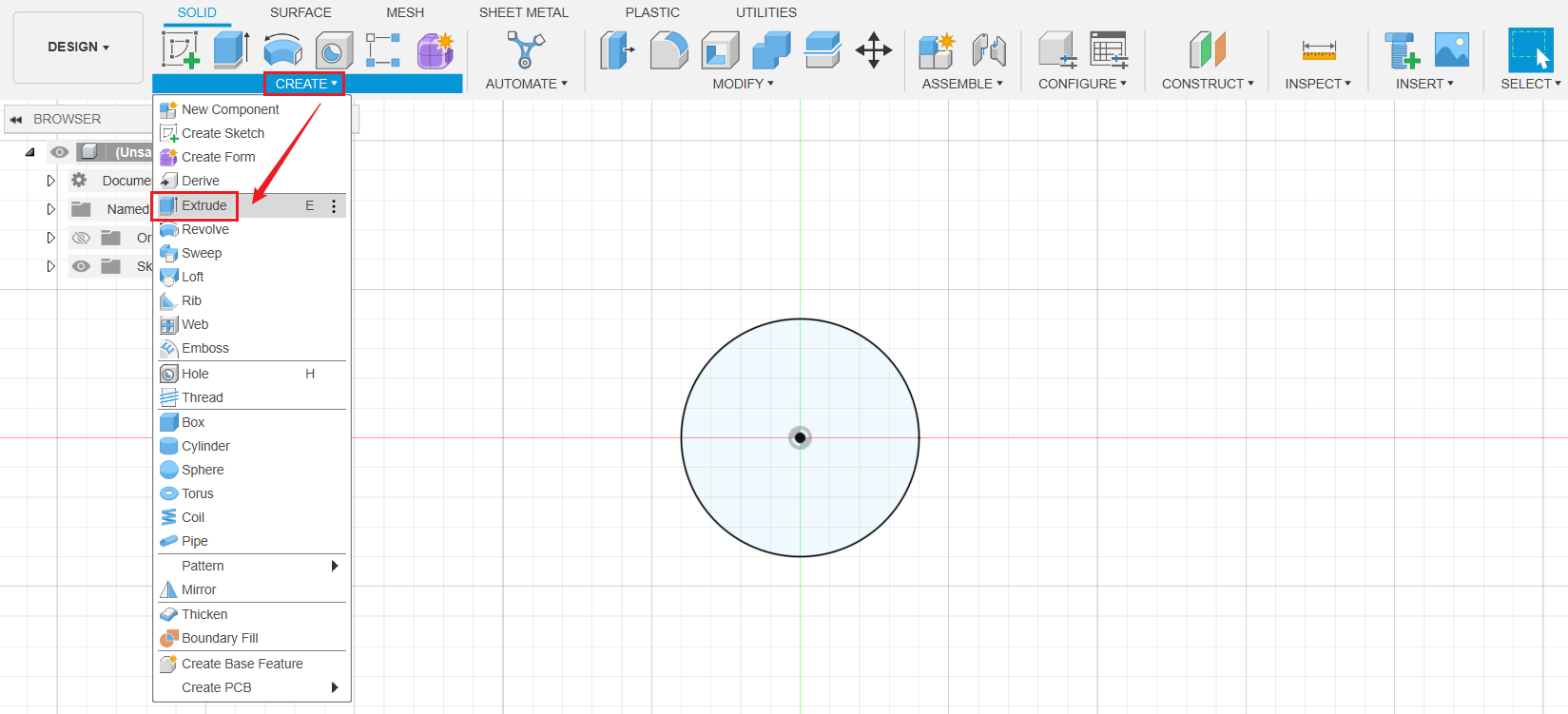

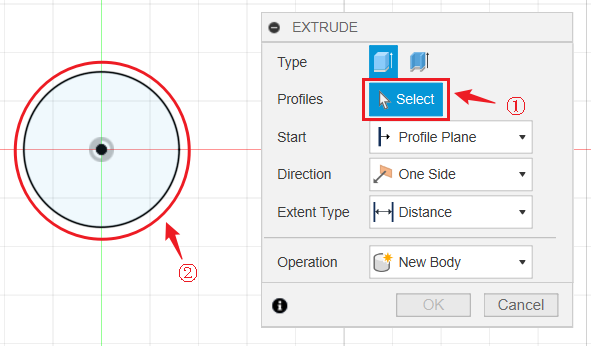

Hacé clic en Create > Extrude. Clickeá en Select y elegí el círculo que acabamos de dibujar.

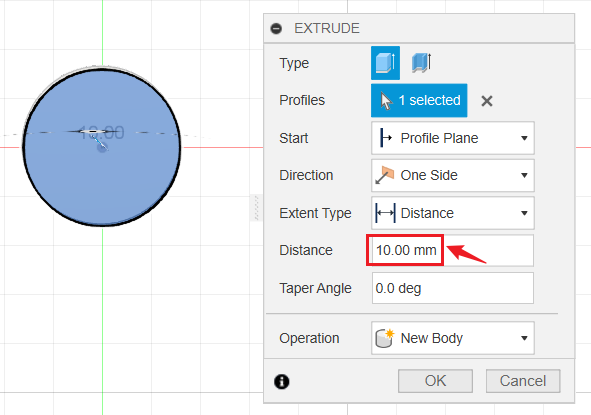

Poné la Distance en 10mm para convertir el boceto en un sólido. Dale a OK cuando termines.
Hasta acá, ya creaste tu sólido.
3.4 La parte CAM
Importar la biblioteca de herramientas de Snapmaker
Si es la primera vez que usás Fusion 360 con tu máquina Snapmaker, primero tenés que importar la biblioteca de herramientas a Fusion.
Configurar el origen de trabajo y el modo de material
Pasate al espacio de trabajo MANUFACTURE en Fusion 360. En la barra de herramientas, hacé clic en Setup > New Setup.
En la ventana que salta, elegí Milling en Operation Type. Para Orientation, elegí Select Z axis/plane & X axis. Después hacé clic en Select.
Clickeá el origen actual y después en el punto central para fijar el origen justo en el medio. Fijate bien que el eje Z apunte para arriba.
Todavía no le des a OK, porque faltan configurar un par de cosas más en el SETUP.
Andá a la pestaña Stock. En Mode poné Relative size box, y en Stock Offset Mode poné No additional stock. Ahora sí, dale a OK cuando termines.
También podés meterle un offset a tu material si lo llegás a necesitar.
Elegir el método de mecanizado 2D/3D
Podés elegir entre varios métodos de desbaste o acabado 2D/3D según cómo sea tu modelo. Hacé clic en 2D > 2D Contour.
Acá elegimos 2D Contour porque solo necesitamos cortar el contorno de afuera del sólido.
Elegir la mecha del CNC
En la pestaña Tools, hacé clic en Select. En la ventanita, andá a Local > Library > Snapmaker Artisan CNC tool library, seleccioná la 1.5mm Flat end mill y dale a Select.
Una vez que la elegiste, todavía no le des a OK porque faltan setear parámetros en los pasos siguientes.
Configurar los parámetros de mecanizado
Andá a la pestaña Geometry, clickeá en Select y elegí el círculo de abajo como la cara del contorno.
Tildá Tabs. Configurá el Tab Width, Tab Height y Tab Distance en 3mm, 1mm y 50mm respectivamente.
Meterle unos cuantos tabs (soportes) alrededor del sólido viene bárbaro para que la pieza quede agarrada al material mientras se corta.
Pasate a la pestaña Passes, tildá Multiple Depths, poné el Maximum Roughing Stepdown en 0.5mm y mandale OK.
Previsualizar la trayectoria
Hacé clic en Actions > Simulate. Dale al botón Start the Simulation para ver cómo va a ser la trayectoria. Cuando termine, hacé clic en Exit Simulation.
Exportar el archivo gcode
Para exportar el archivo gcode, por favor fijate en Snapmak...
