Si notás que tu impresora solo imprime los soportes y no el modelo completo, es probable que haya un problema de adherencia o una mala configuración de los soportes. En esta guía, te explicamos las causas más comunes de este fallo y cómo solucionarlo rápidamente para que tus impresiones salgan perfectas.
Descripción del fenómeno

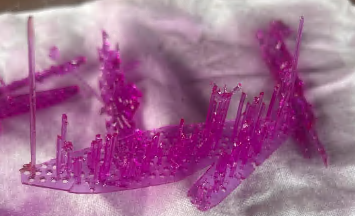

1. Hay una base y soportes parciales en la build plate, pero no hay modelo o solo hay modelos parciales.
2. El modelo se cae en el contenedor a mitad de la impresión.
3. Durante la impresión, el modelo se agrietó.

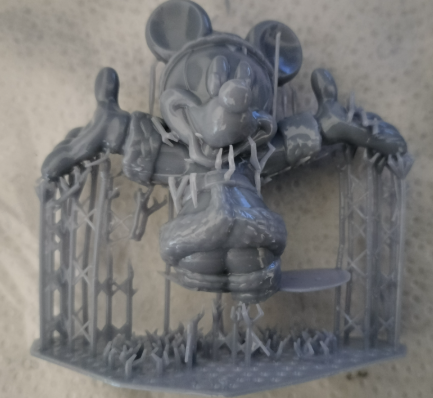

Caso de falla de impresión
Causas comunes y soluciones correspondientes
1. Falla de adherencia del modelo (despegue capa por capa)
Razón: La capa inicial tiene una exposición insuficiente y el modelo no está firmemente adherido a la build plate. Además, el área de contacto inferior es demasiado pequeña y la conexión entre el modelo y el soporte no es firme.

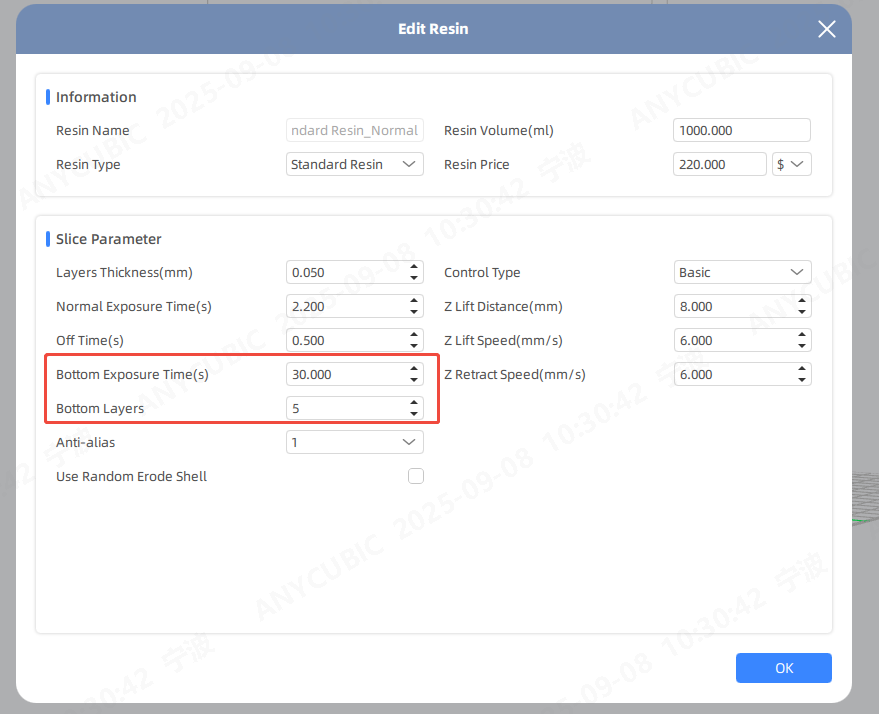

Solución: Aumentá el tiempo de exposición en la capa inferior (se recomienda aumentar un 30-50% respecto a la recomendación oficial). Aumentá el número de capas inferiores (normalmente 4-8 capas). Habilitá Raft o una base de soporte de área grande en el slicer para asegurar la estabilidad del modelo.
2. Soportes insuficientes o posicionamiento incorrecto
Razón: La distribución de los puntos de soporte es irrazonable, lo que resulta en que la parte suspendida del modelo no tenga sujeción. También puede ser que se usaron soportes demasiado escasos o delgados.

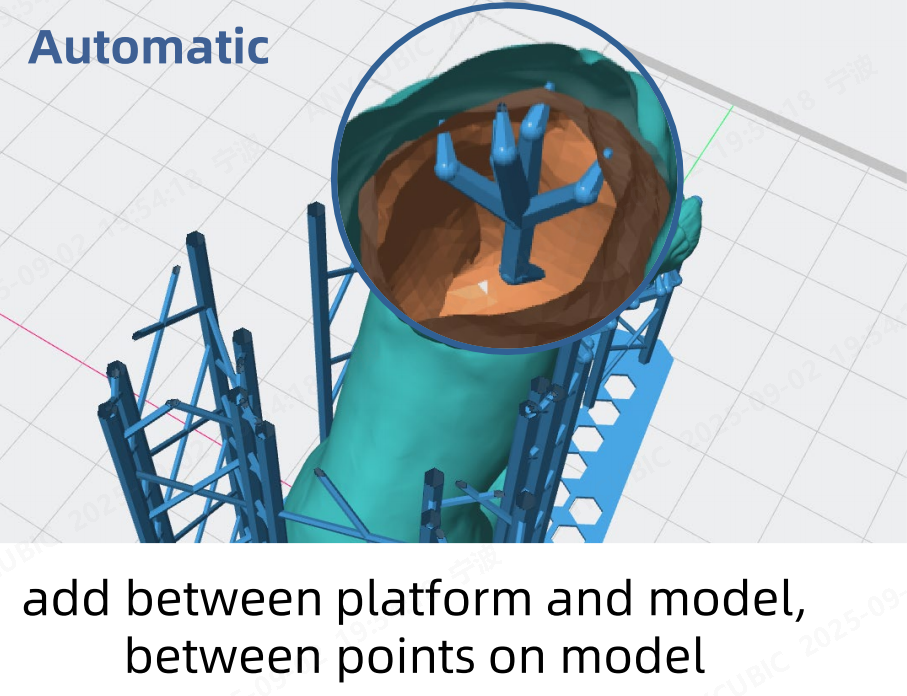

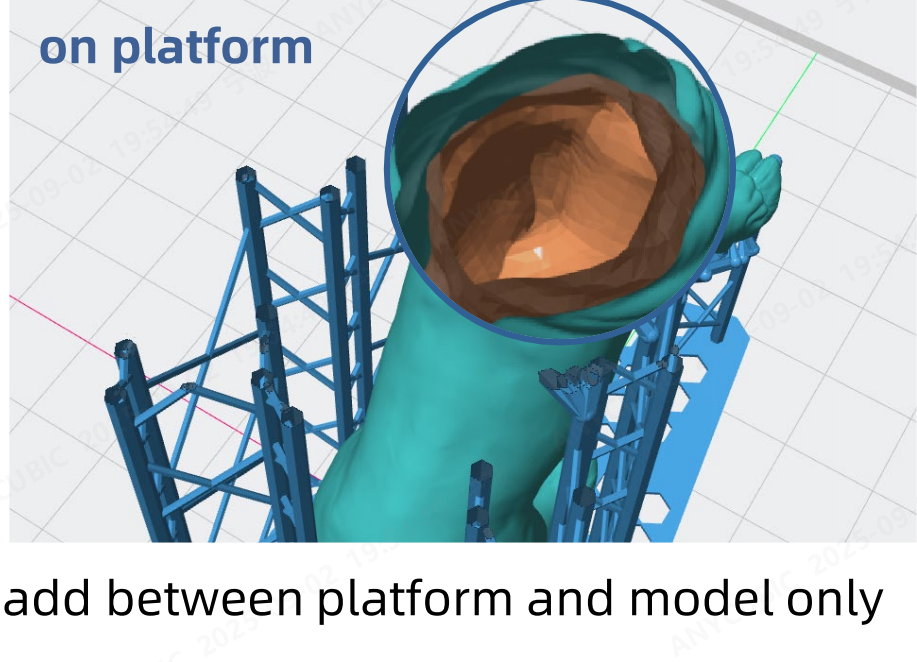

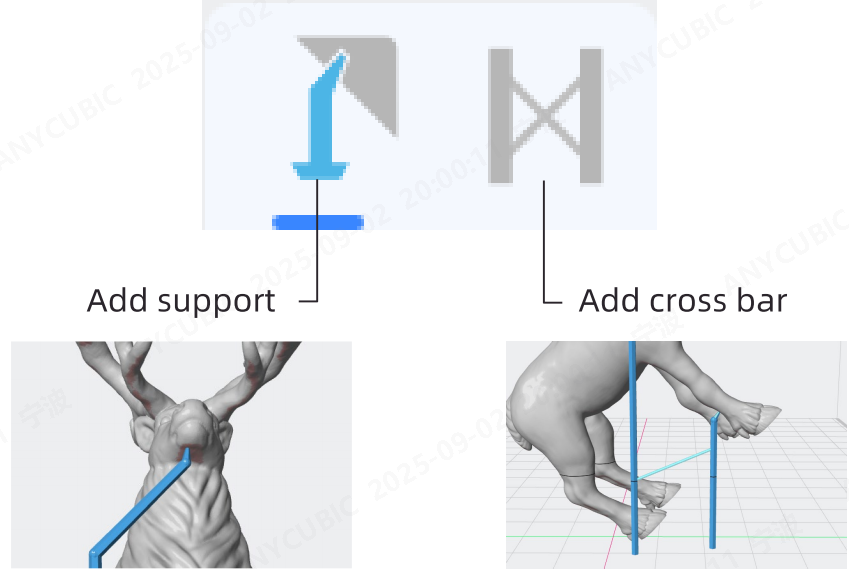

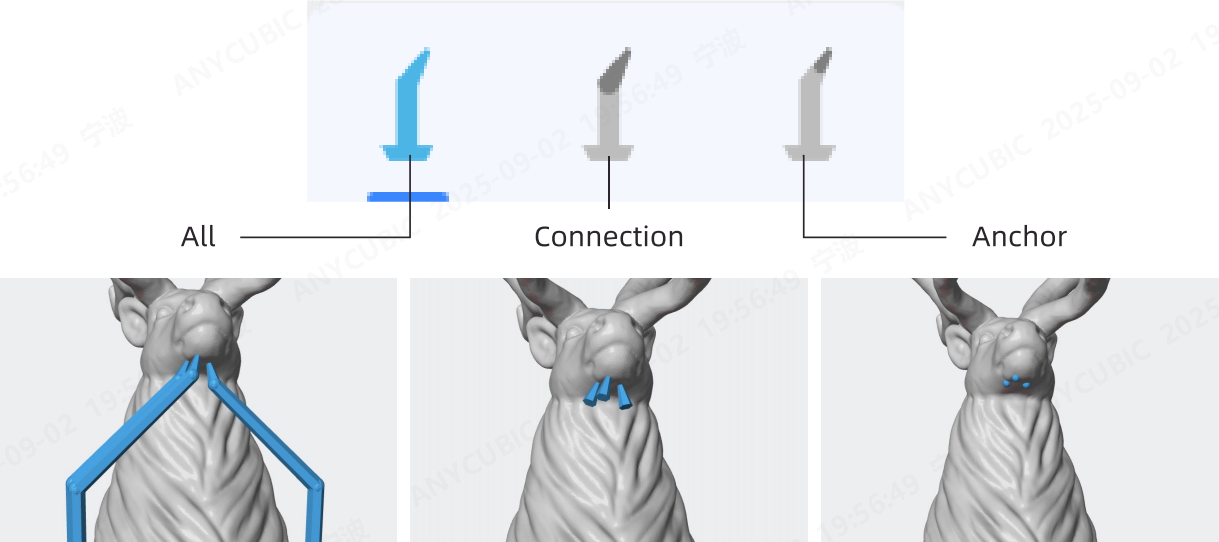

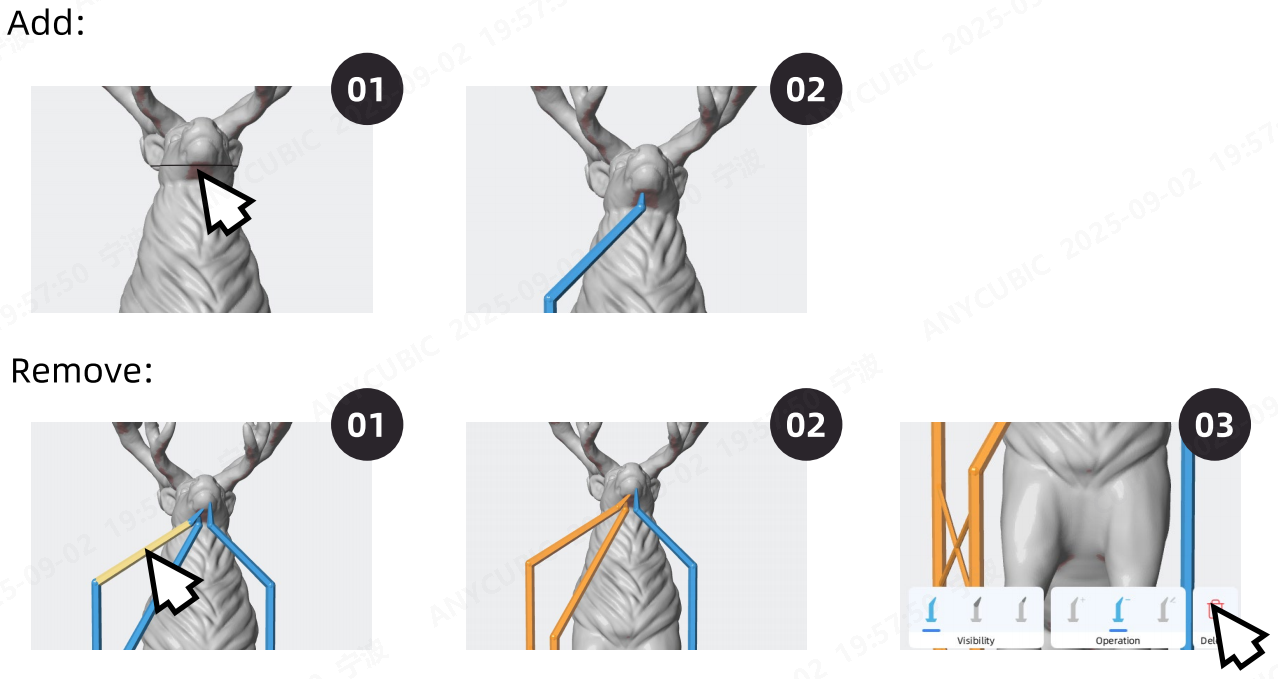

Solución: Añadí puntos de contacto manual o automáticamente en el slicer. Usá soportes moderados o fuertes para las áreas clave. Revisá la orientación del modelo para evitar grandes áreas de suspensión.
Parámetros importantes:

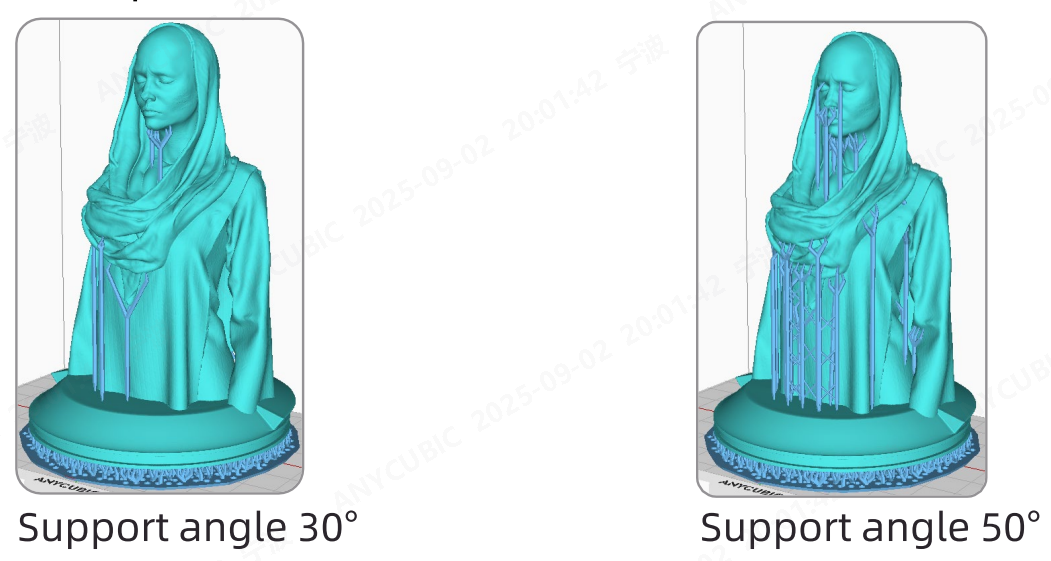

- Ángulo de soporte: Cuanto mayor sea el ángulo, más soportes habrá.
- Distancia de anclaje: La distancia entre soportes. Cuanto más corta sea, más soportes habrá.

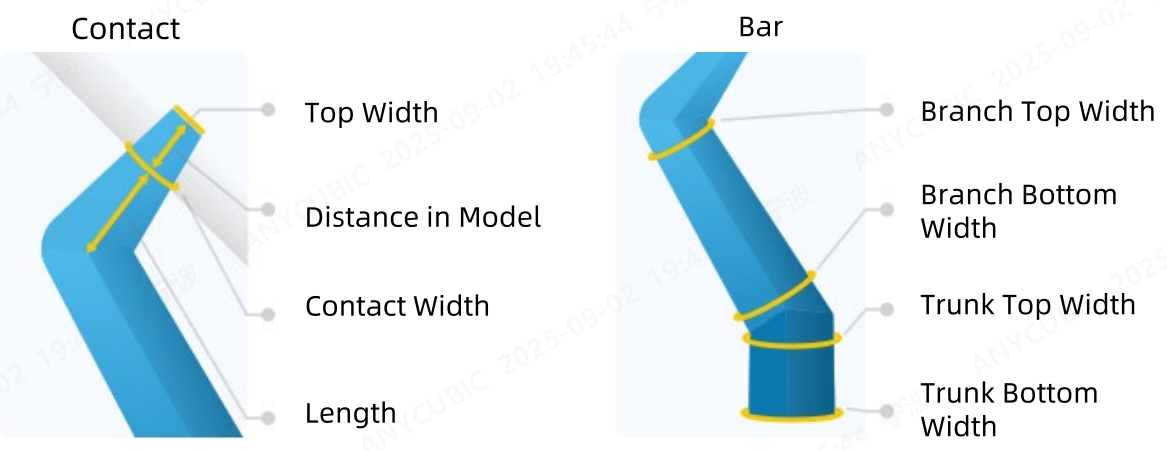

- Ancho superior: El ancho de la parte superior de la barra de soporte que se inserta en la superficie superior del modelo.
- Distancia en el modelo: La longitud de la barra de soporte que se inserta en la superficie inferior del modelo.
- Ancho de contacto: El ancho del punto de contacto que toca la superficie inferior del modelo. Cuanto mayor sea el ancho, mayor será el área de contacto entre el soporte y el modelo.
- Longitud: La distancia entre la superficie inferior del modelo y el punto de contacto.
- Ancho superior de la rama: El ancho de donde la rama contacta al modelo.
- Ancho inferior de la rama: El ancho de donde la rama contacta al tronco.
- Ancho superior del tronco: El ancho de donde el tronco contacta a todas las ramas.
- Ancho inferior del tronco: El ancho de donde el tronco contacta a la plataforma o base.
- Altura de elevación Z: Elevá los modelos antes de añadir soportes para evitar que la parte inferior de los modelos se destruya durante la impresión.
Operación:

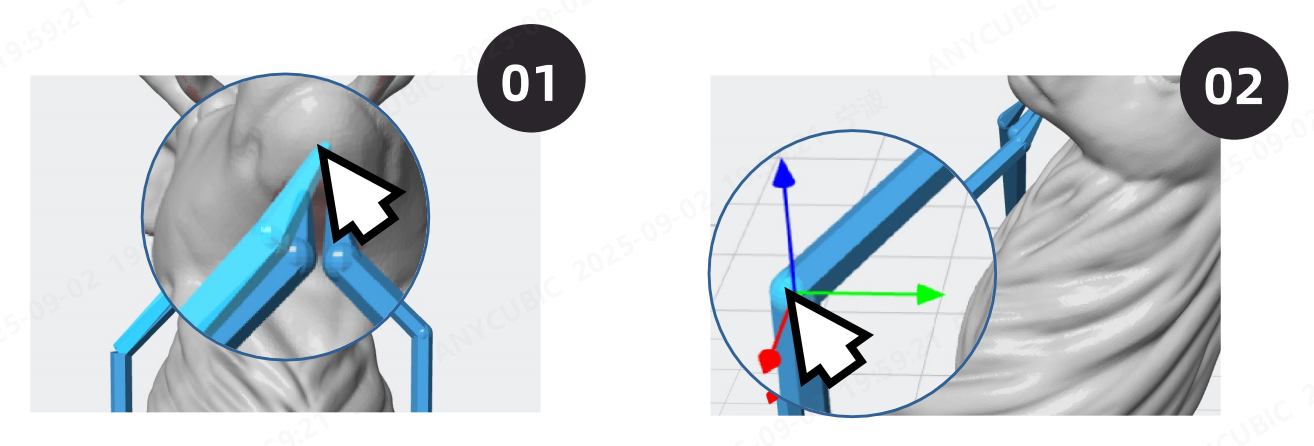

- Edición:
- Seleccioná un anclaje y arrastralo para moverlo.
- Seleccioná un punto de contacto entre la parte superior y la rama, o entre la rama y el tronco, y editá su posición en los ejes XYZ.
3. Problemas de parámetros
1) Cantidad insuficiente de soportes: Normalmente, si no hay suficiente soporte en el punto más bajo de la parte saliente del modelo, este no se conectará al soporte al principio, resultando en que solo se impriman los soportes.
Solución 1: Podés bajar la altura de capa por debajo del modelo y añadir soportes finos adicionales en la parte inferior del modelo. Alternativamente, añadí un círculo de soportes finos un poco más arriba del punto más bajo.
Solución 2: Después de terminar el slicing, habilitá la función "Check Islands" y arrastrá la barra de progreso para revisar la imagen de cada capa. Las partes verdes significan que hay soporte debajo; las amarillas están conectadas a otras partes pero pueden estar suspendidas y necesitar soportes; las rojas están completamente suspendidas y es obligatorio añadir soportes.
2) El modelo es demasiado pesado:
- Aumentá adecuadamente la distancia de inserción en el modelo y el ancho superior del soporte. Una distancia de inserción y un ancho superior insuficientes pueden causar que el soporte no sostenga el peso del modelo, haciendo que este se caiga de la build plate. Tené en cuenta que si el valor es muy alto, será difícil quitar el soporte después.
4. Problemas de curado de resin
5. Problemas mecánicos
Galería de referencia
Fuente: Adaptado al español desde el wiki Anycubic (licencia CC BY-SA). Revisión técnica por equipo Breva.
