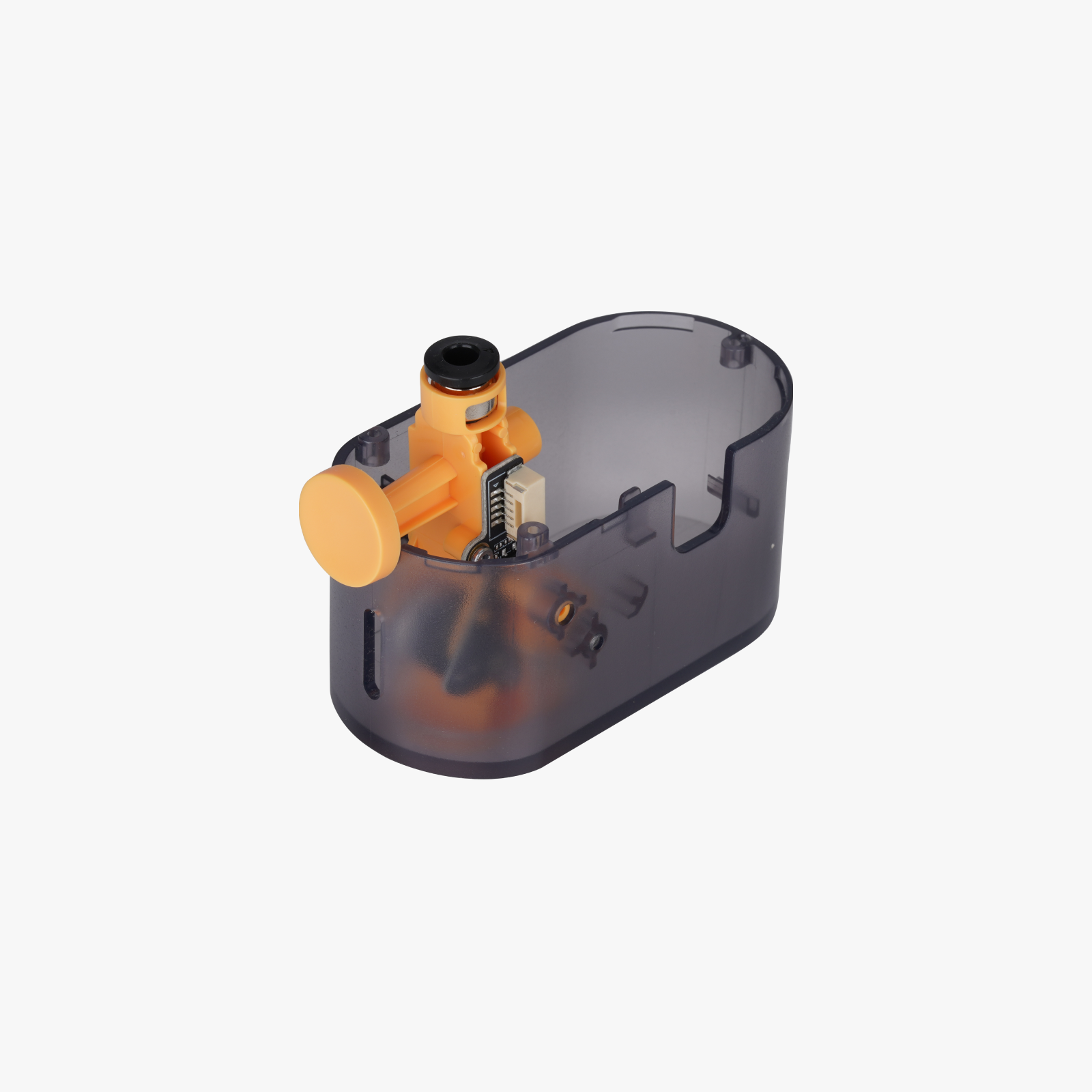

Esta guía te da las instrucciones y precauciones para cambiar la unidad del embudo de filamento del AMS Lite. La idea es desarmar la unidad para revisar si el engranaje gira sin trabarse. Como las unidades del embudo de filamento de arriba y de abajo en ambos lados tienen una estructura parecida, este artículo solo cubre el reemplazo de la unidad del embudo de filamento (3) del AMS Lite y te explica algunos cuidados que tenés que tener.
¿Cuándo usarla?
Cuando el sensor de filamento de la unidad del alimentador no detecta bien los filamentos. Por ejemplo, si la luz indicadora no hace nada después de cargar el filamento. Ahí tenés que cambiar la unidad del embudo de filamento.
Cuando cuesta cargar la unidad del alimentador. Si sospechás que los engranajes no giran suave, tenés que sacar la unidad del embudo de filamento para revisarla.
Herramientas necesarias
Llave Allen H1.5 / H2.0
Un rollo de filamento
Pasos previos
Si te hace falta, fijate en el tutorial de instalación del AMS Lite para ver cómo sacar y poner la unidad del alimentador del AMS Lite.
Advertencia de seguridad
¡IMPORTANTE! Es clave que desconectes el AMS Lite de la impresora antes de hacerle cualquier mantenimiento a la electrónica o al equipo. Si lo dejás enchufado mientras hacés esto, podés provocar un cortocircuito y causar daños electrónicos y problemas de seguridad.
Si tenés dudas o preguntas sobre esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.
Guía de desarmado
Paso 1: Sacá la tapa del alimentador del AMS

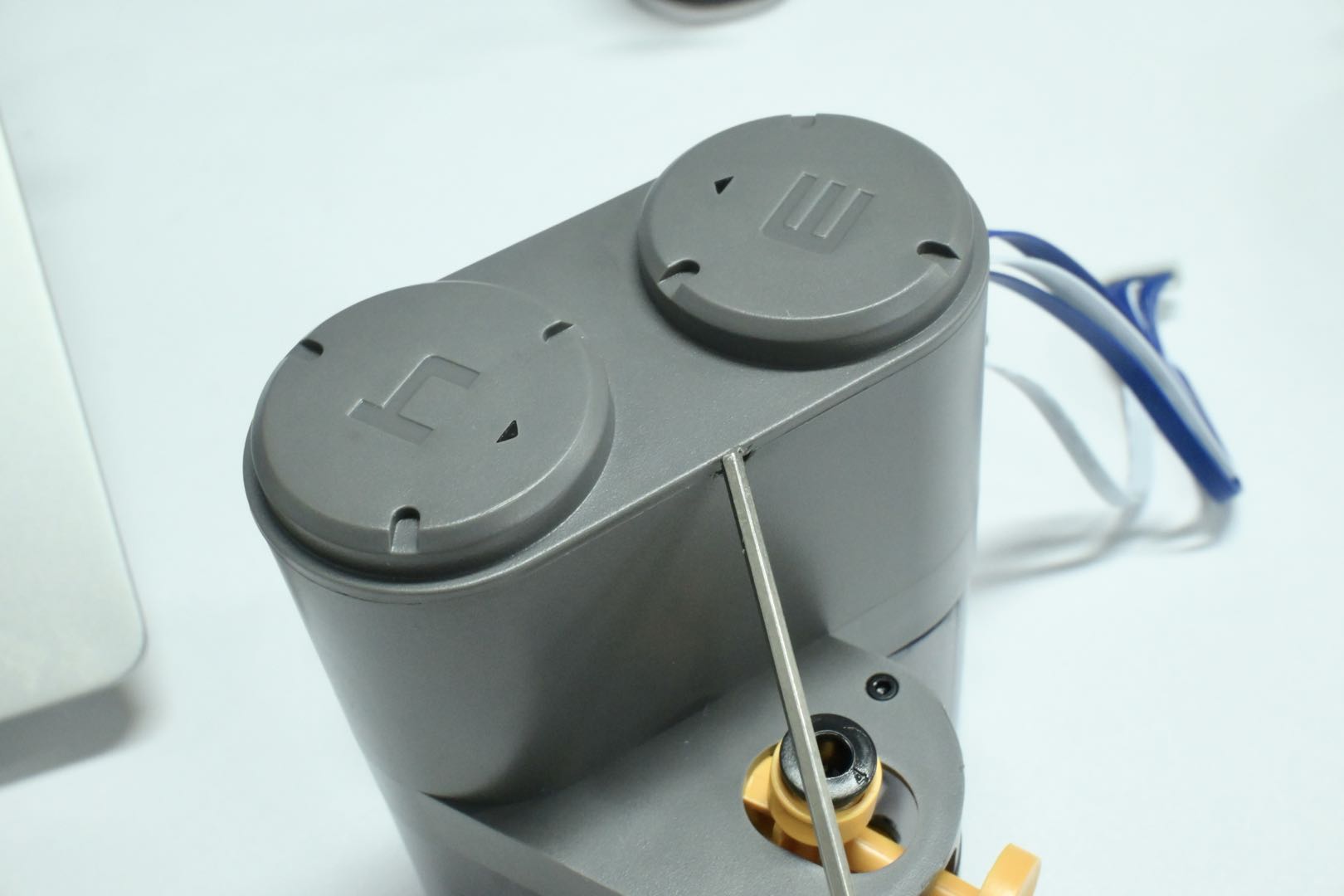

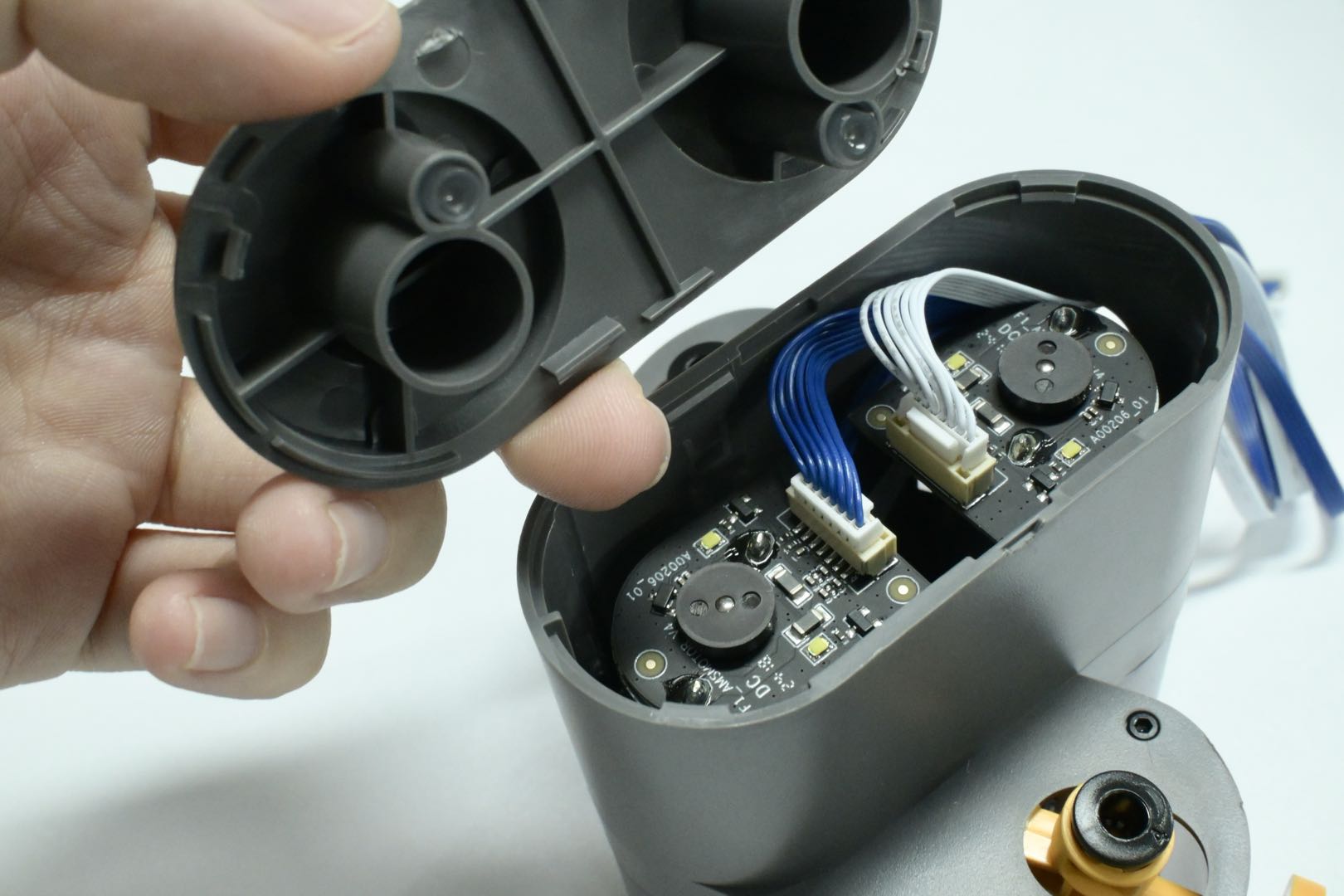

Usá una llave Allen para hacer palanca con cuidado en la muesca de la tapa superior y sacala.
Paso 2: Sacá la unidad del embudo de filamento del AMS

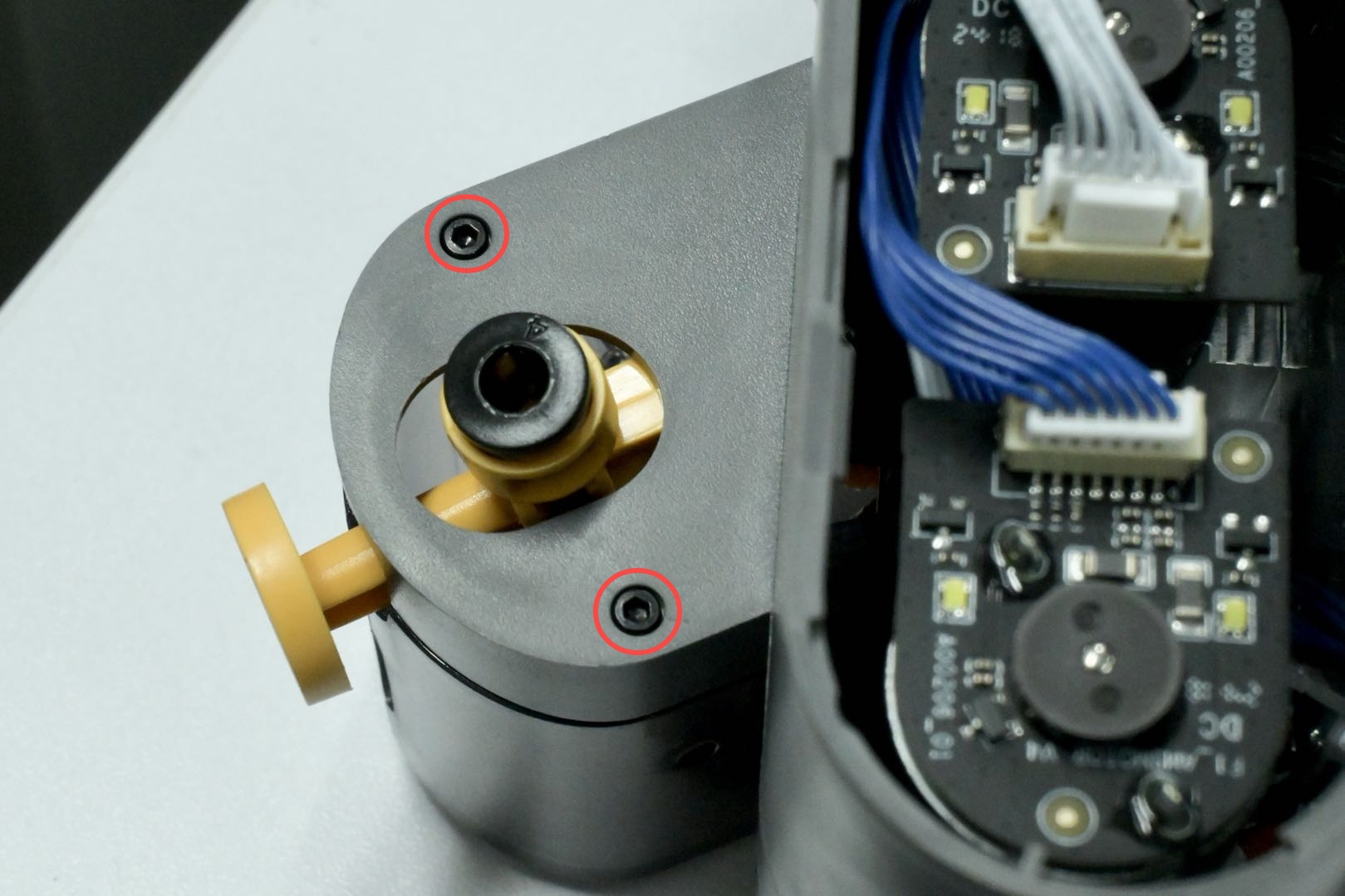

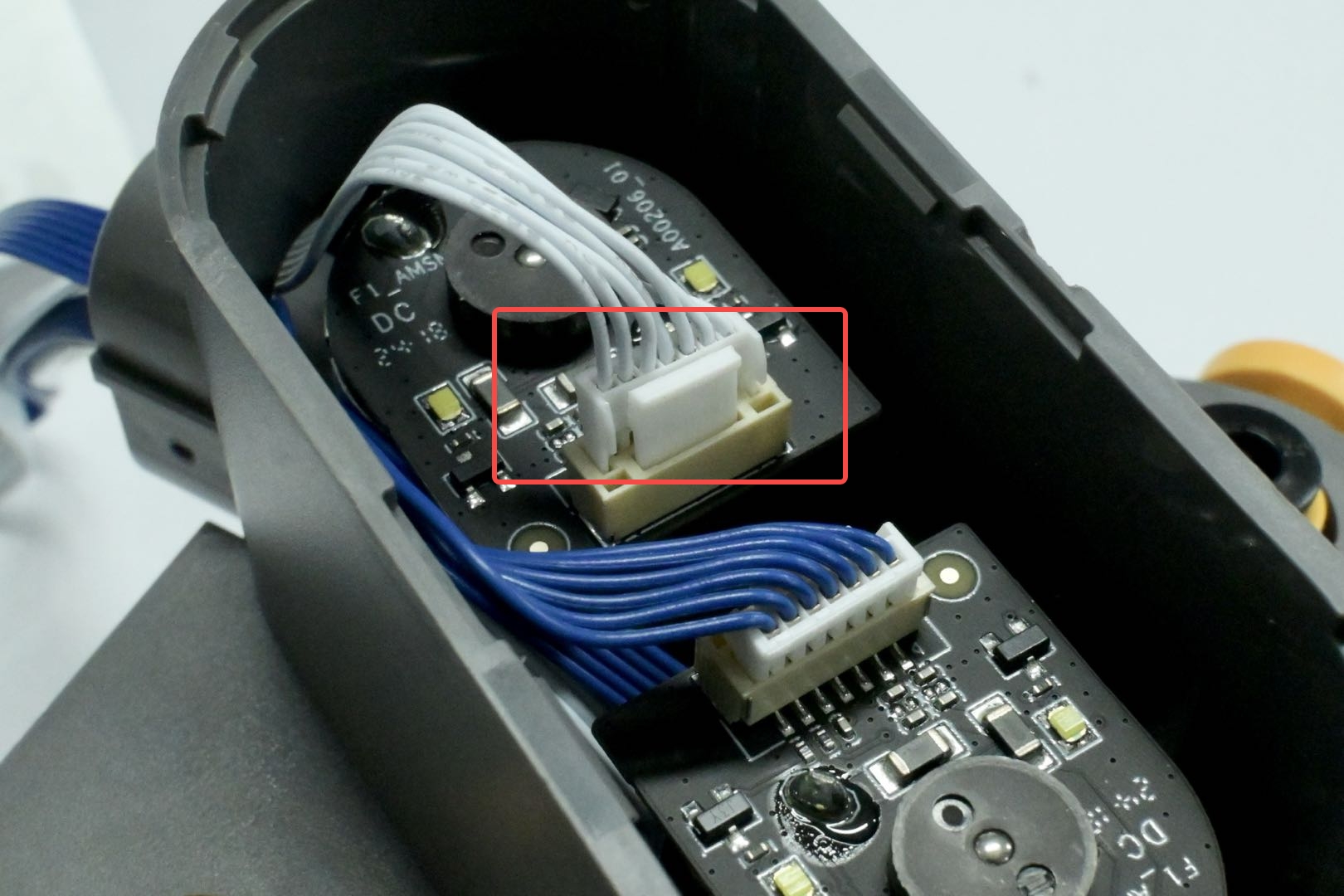

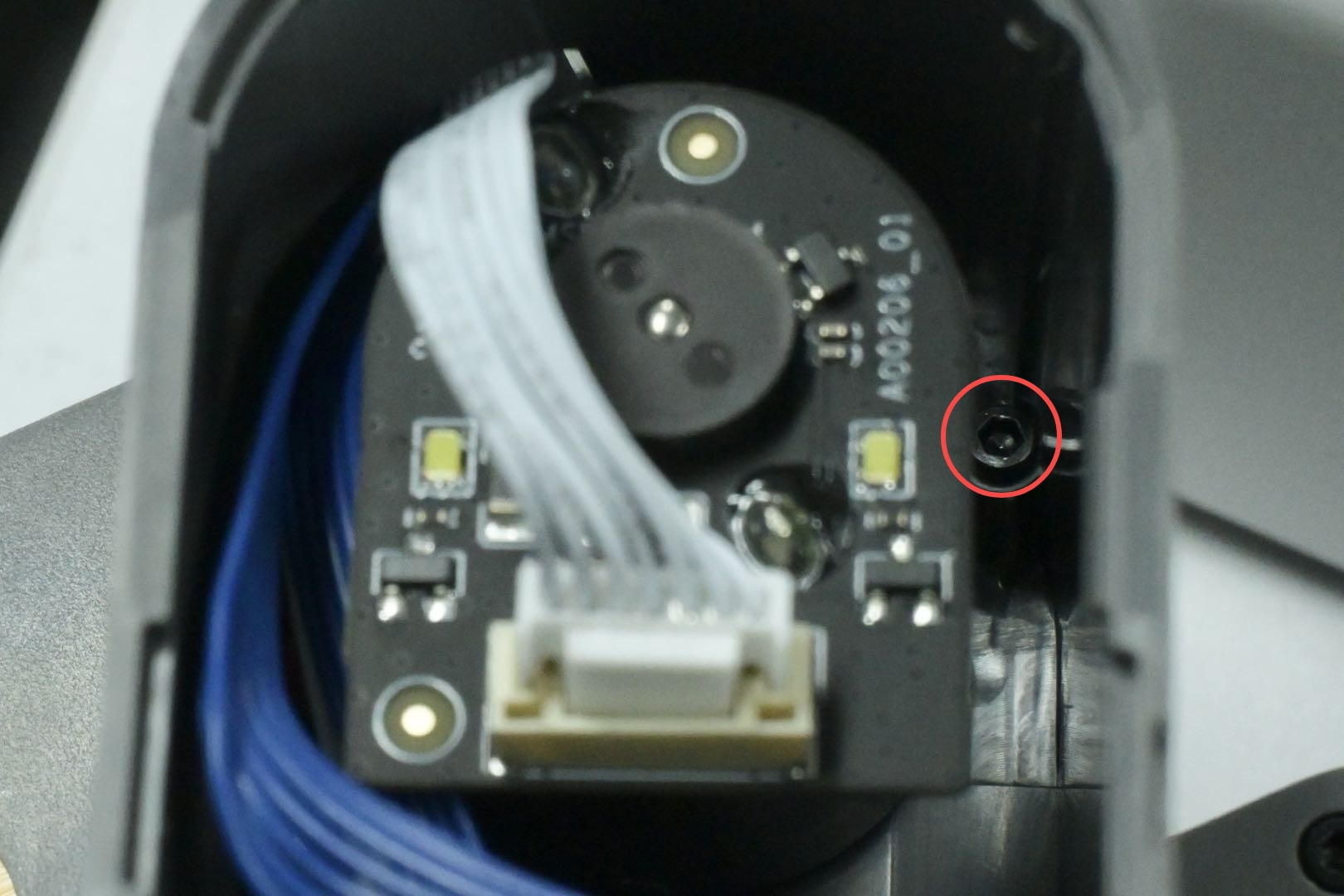

Sacá los 3 tornillos con una llave Allen H1.5 para aflojar la unidad del embudo de filamento y desconectá los cables.
Seguí estos pasos para revisar los rodamientos del engranaje:
Paso 3: Sacá el perno
1. Usá una llave Allen para sostener un lado del embudo y empujá con fuerza el perno del otro lado para sacarlo. NOTA: Esto lo podés hacer apoyándote en un rollo de filamento.
2. Usá una llave Allen para sostener un lado del engranaje y empujá el perno con fuerza para sacarlo.

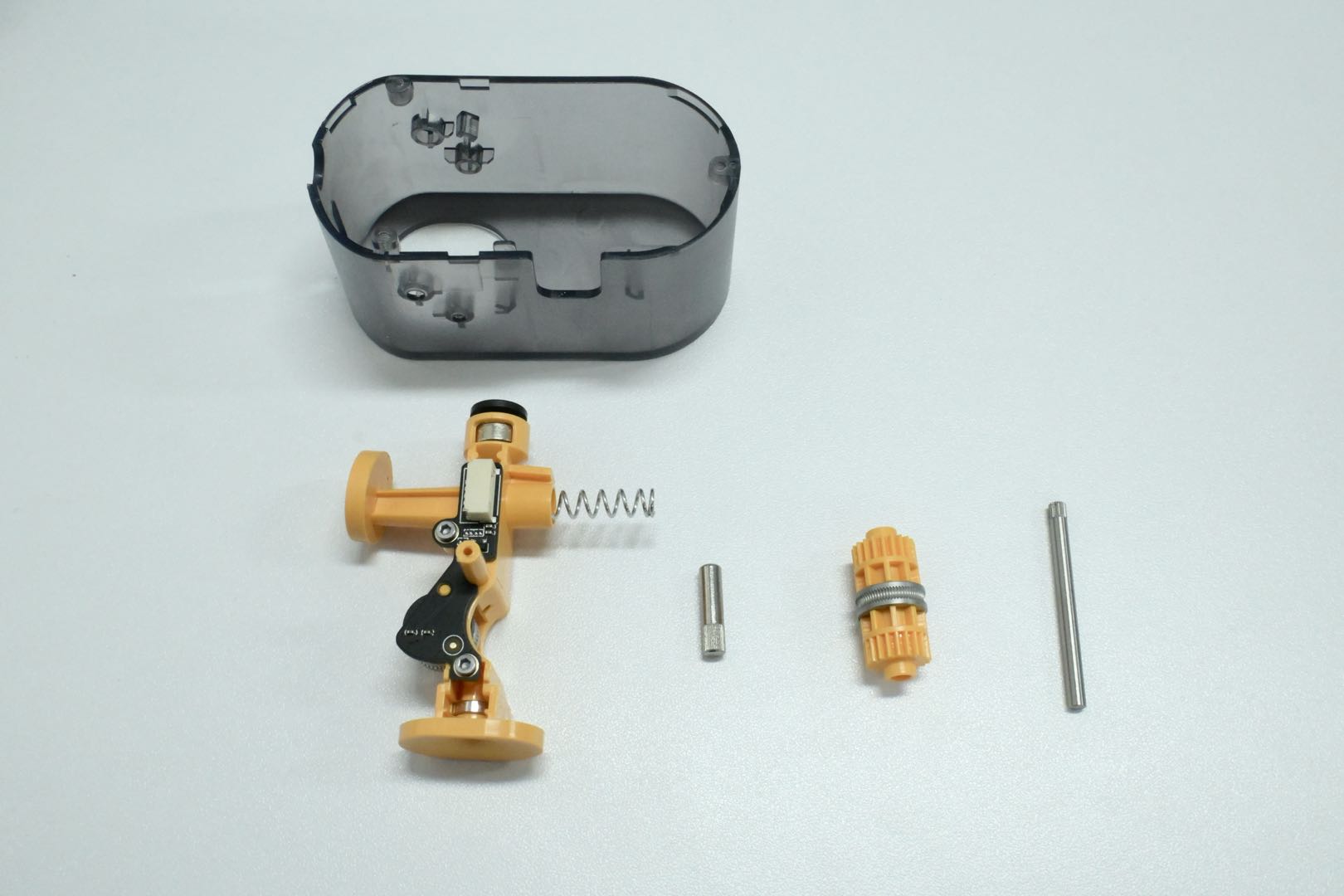

Paso 4: Sacá el embudo y el engranaje
Paso 5: Revisá el engranaje en el embudo
Sacá los 2 tornillos del sensor de detección de filamento y fijate si el engranaje se desliza bien. Si no es así, contactá al equipo de posventa.
Nota: Tené cuidado de no perder el imán y el resorte del sensor de filamento que están abajo de la plaqueta.
Guía de instalación
Paso 1: Instalá el sensor de detección de filamento
Usá una llave Allen H1.5 para poner los 2 tornillos del sensor de detección de filamento.
Paso 2: Instalá el embudo
Alineá el embudo con la traba y meté el perno desde el lado opuesto; agarrá la parte estriada con la mano, meté primero la parte lisa y después mandá el perno para adentro con firmeza.
Paso 3: Instalá el engranaje
Alineá el engranaje con la traba y ponelo. Fijate por los huecos entre las trabas de ambos lados si quedó bien ubicado. Agarrá la parte estriada del perno con la mano y metelo por la traba, asegurándote de mandar primero la parte lisa.
Paso 4: Instalá la unidad del embudo de filamento

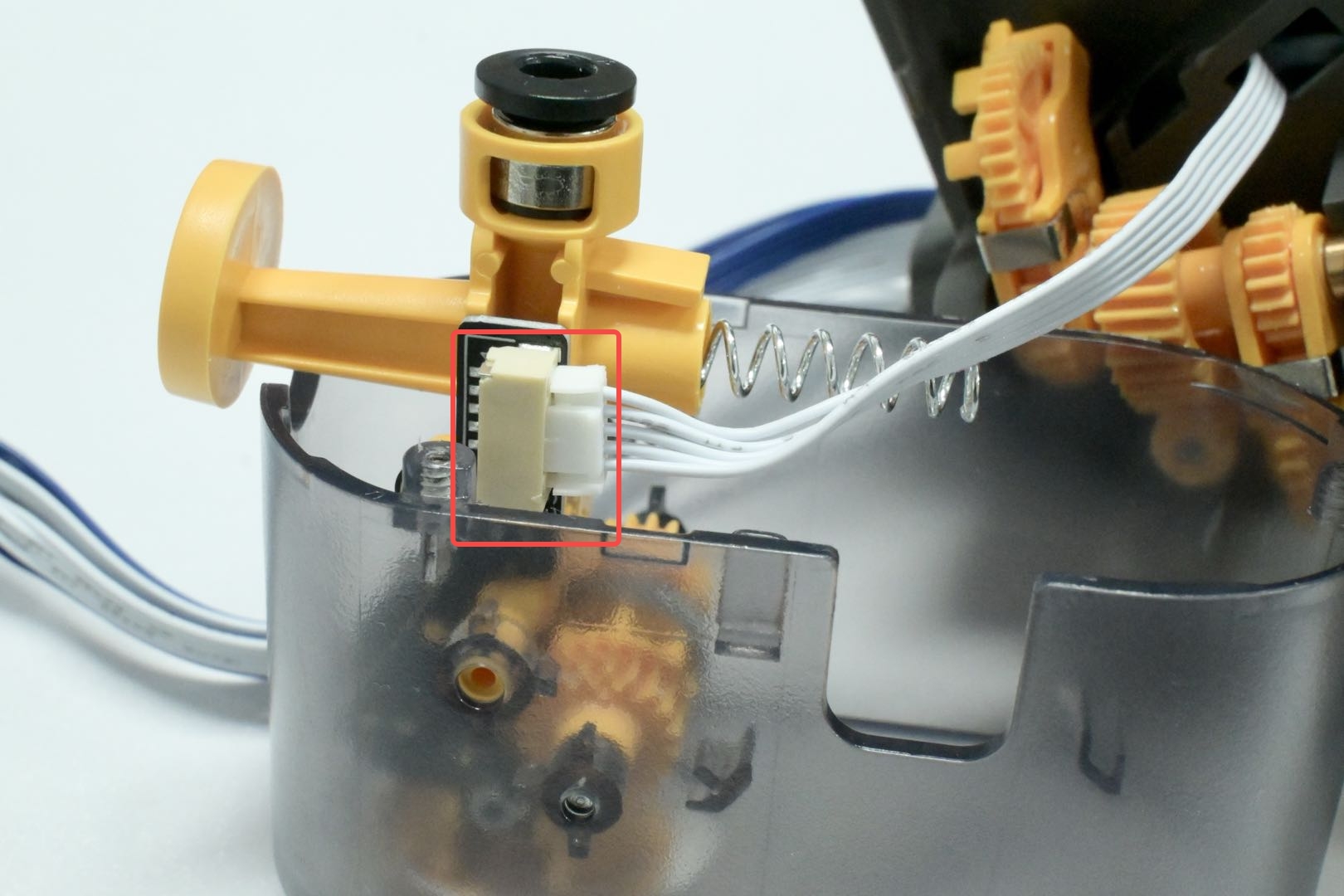

1. Conectá el cable; acomodá la posición del conjunto de engranajes oscilantes como se ve en la foto, con el engranaje de afuera empujado hacia la izquierda y el de adentro parado.

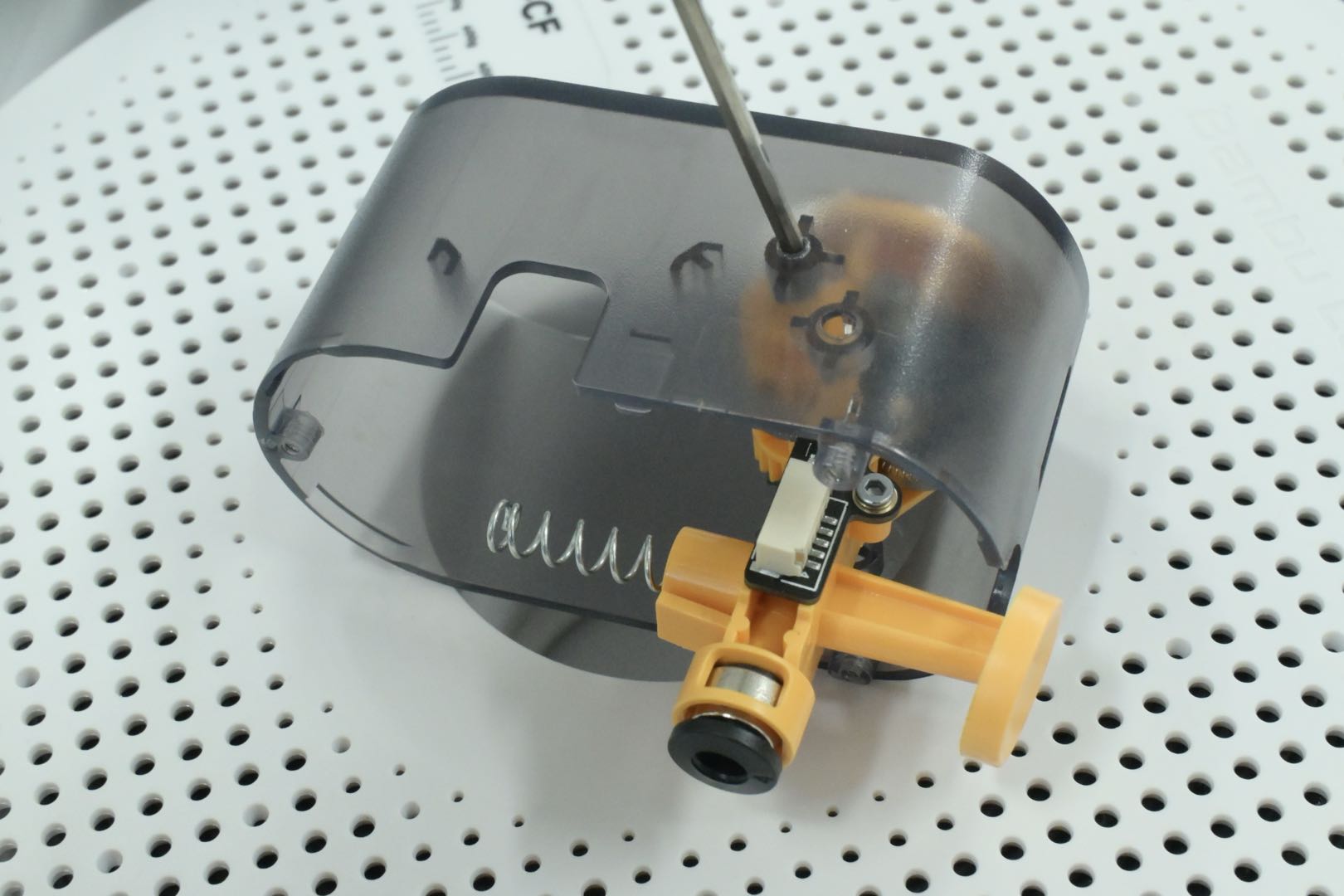

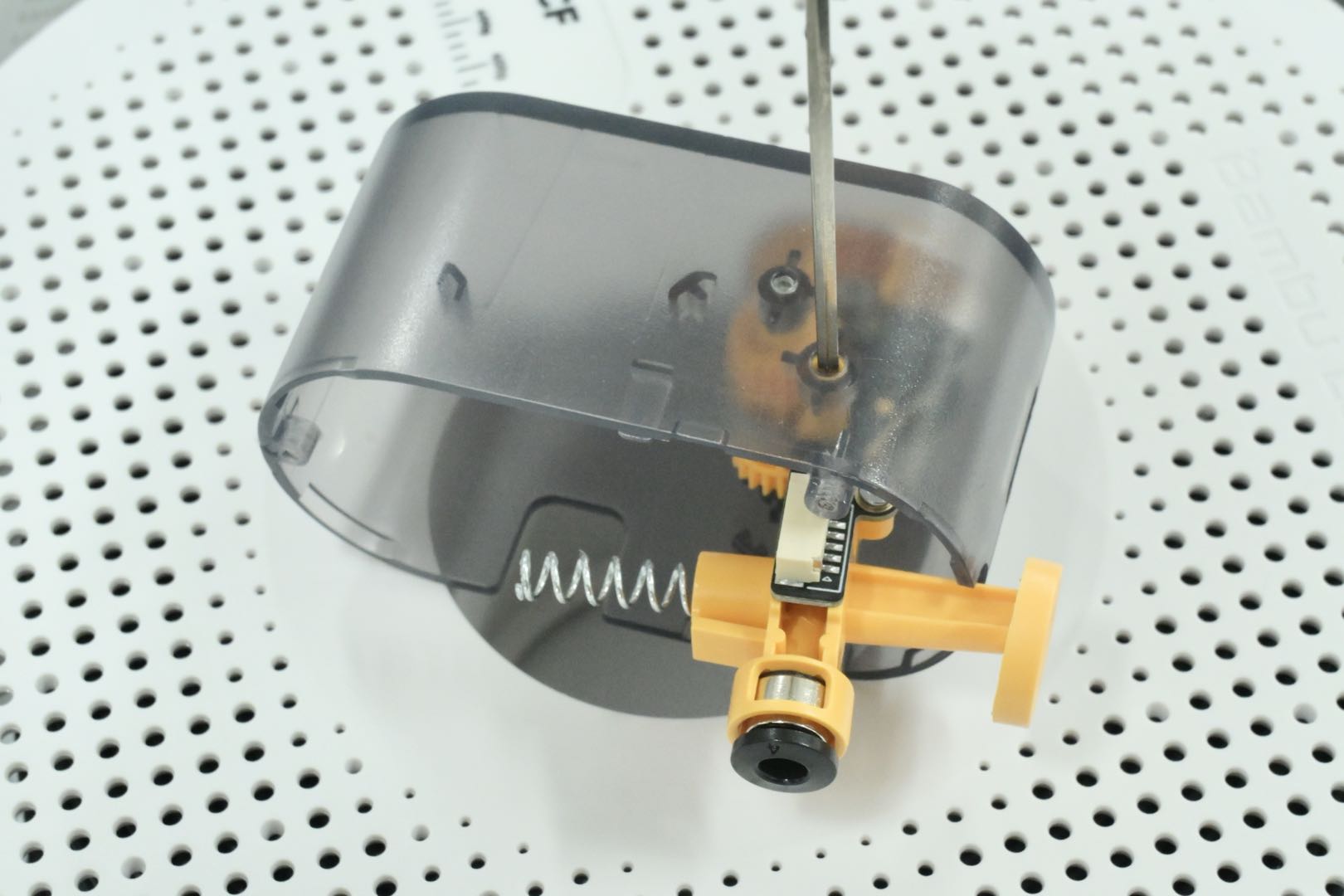

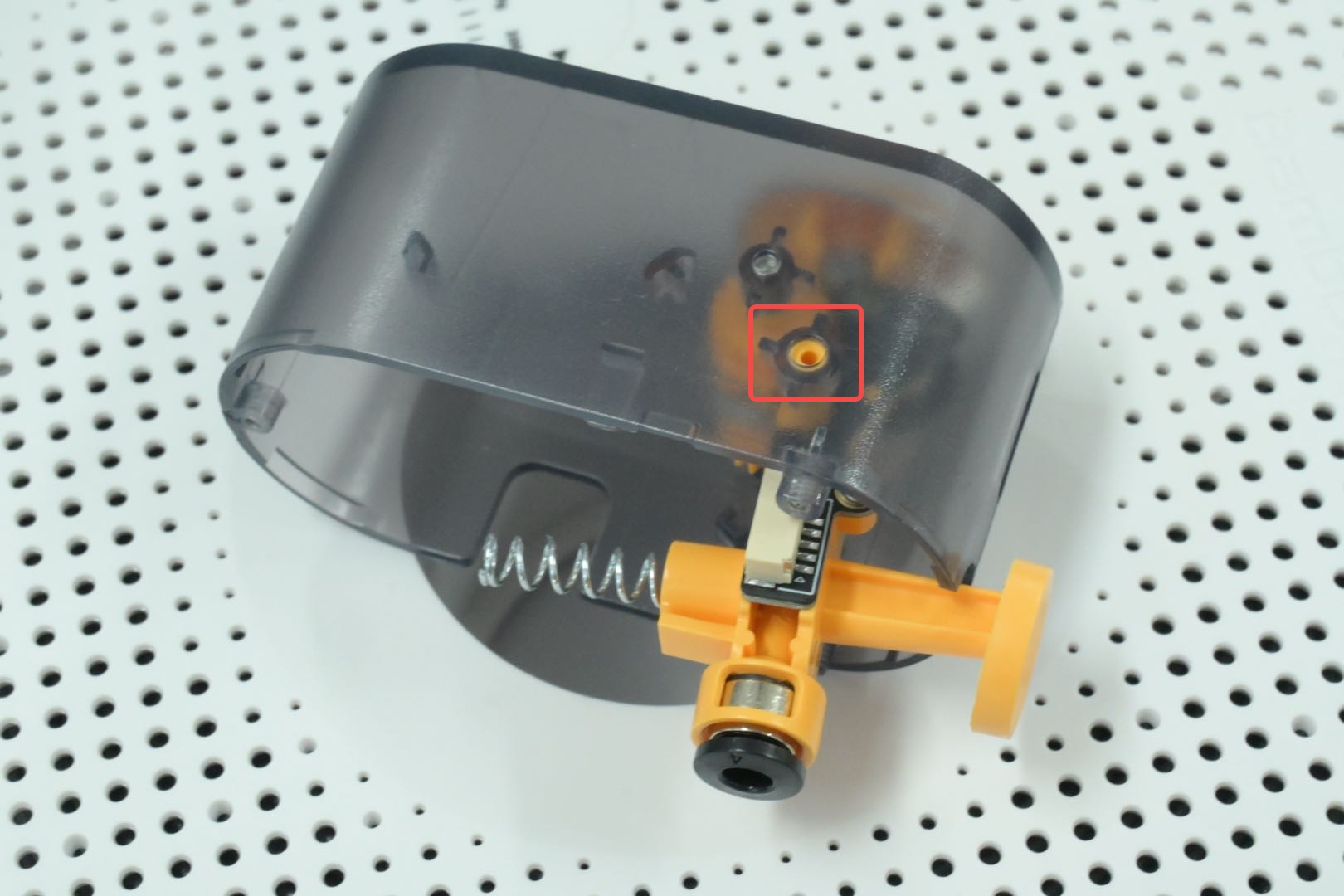

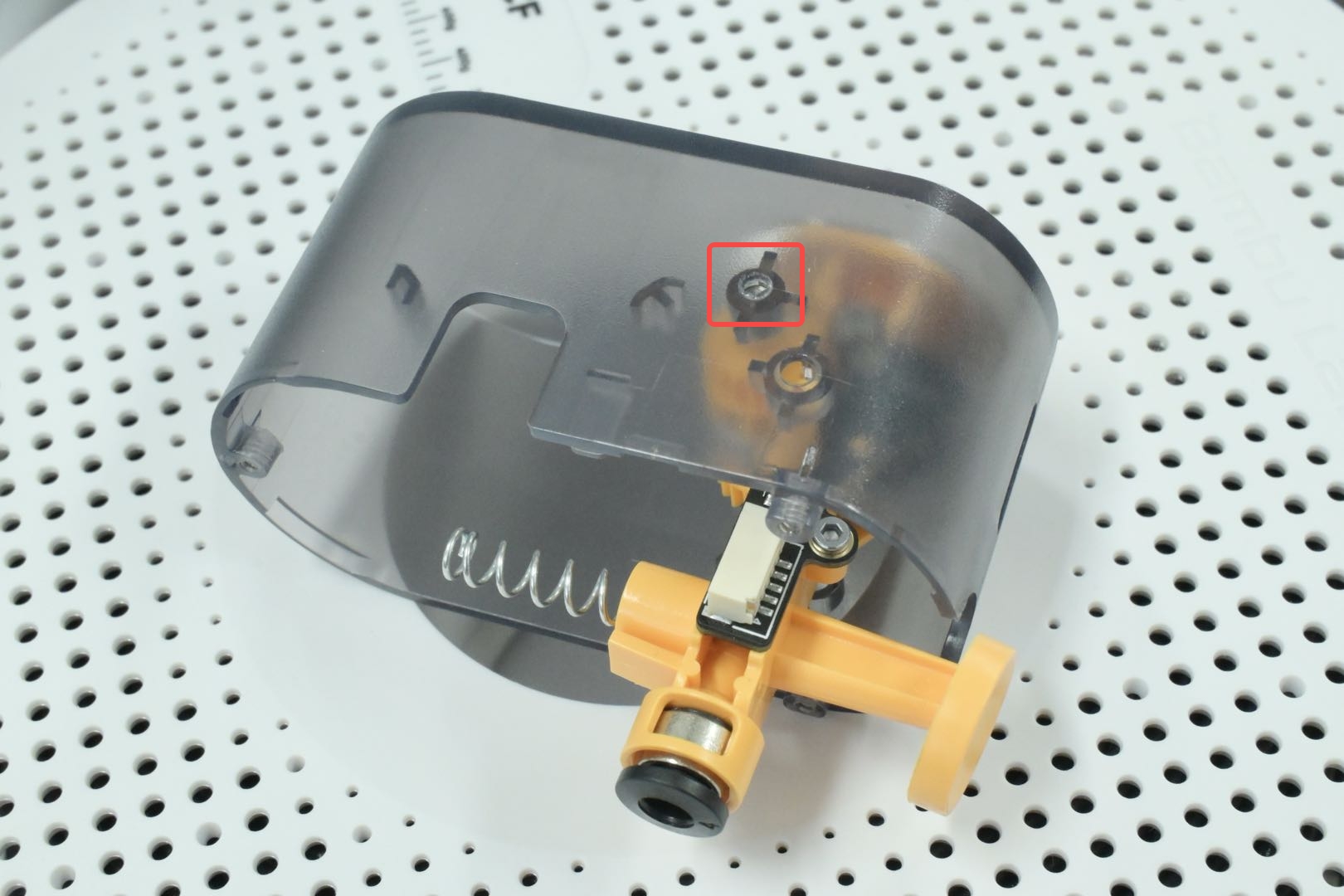

2. Instalá la unidad del embudo de filamento y usá una llave Allen para meter la otra punta del resorte en el agujero que se marca, asegurándote de que quede bien puesto.
Tené en cuenta que el engranaje oscilante de afuera queda abajo del tope.
Para instalar la unidad del embudo de filamento izquierda del AMS se hace algo muy parecido. Pero ojo, prestale atención a cómo van puestos los conjuntos de engranajes. La posición no es exactamente igual a la de la unidad derecha. Mirá la foto para ver el detalle.
Fijate en el tutorial de instalación de la unidad del alimentador del AMS Lite.
3. Ajustalo, meté los 3 tornillos y conectá el cable.
Así te tiene que quedar armado al final:
Paso 5: Instalá la tapa del alimentador del AMS
Fijate que la columna que guía la luz esté en su lugar; confirmá para qué lado va e instalá la tapa del alimentador del AMS.
Revisá que funcione
Empujá el AMS
