Este artículo te muestra las guías y precauciones para desarmar y armar el AMS Lite. También te sirve de referencia para cambiar los accesorios reemplazables que forman parte de este proceso.
Lista de repuestos
Estos son los repuestos individuales que vamos a usar en esta guía:

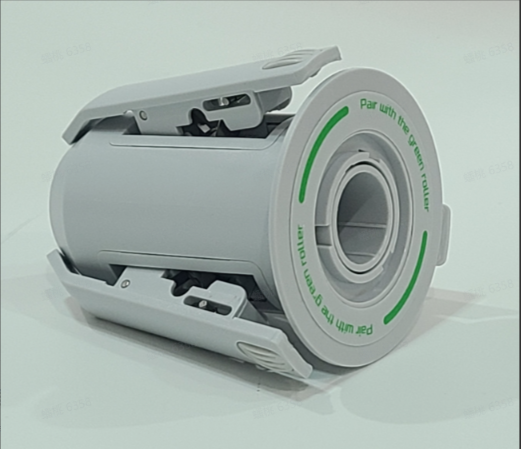

- Soporte rotatorio de bobinas del AMS (Verde)

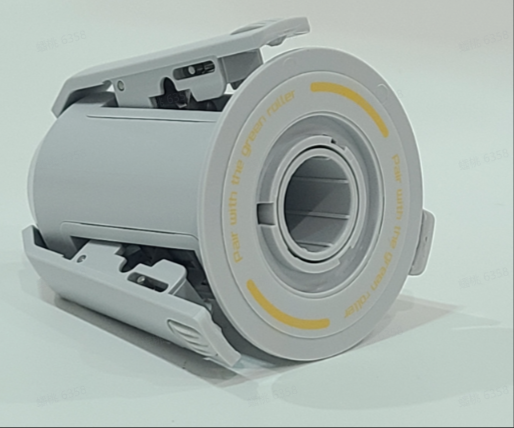

- Soporte rotatorio de bobinas del AMS (Amarillo)

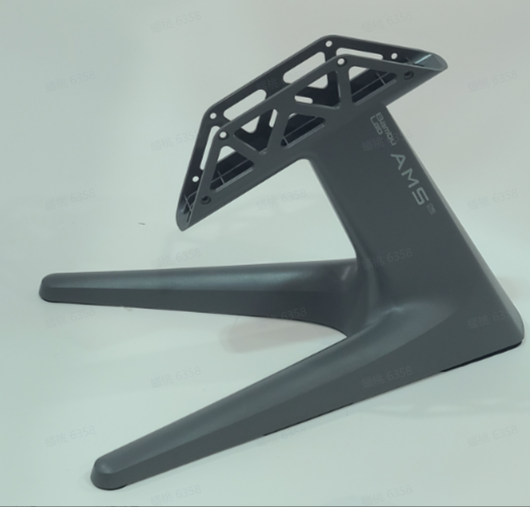

- Base del AMS Lite
- Varilla porta filamento del AMS

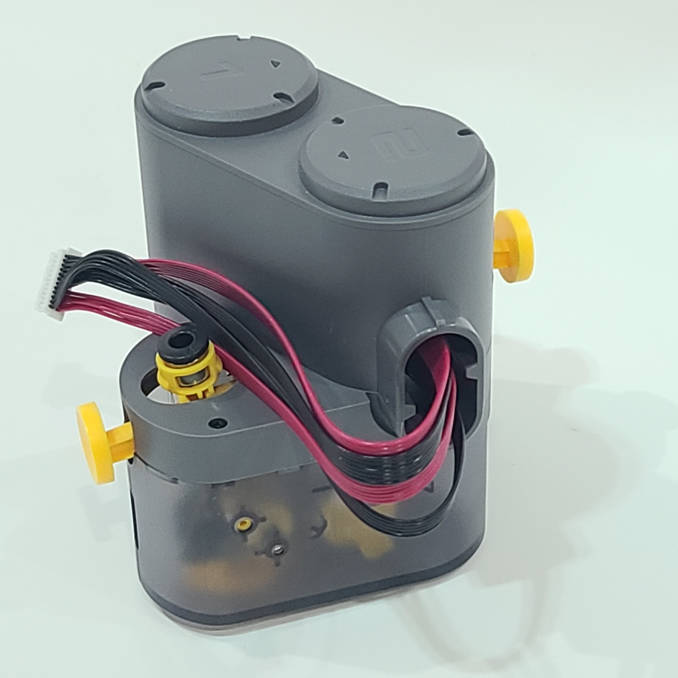

- Unidad de alimentación izquierda del AMS (1 y 2)

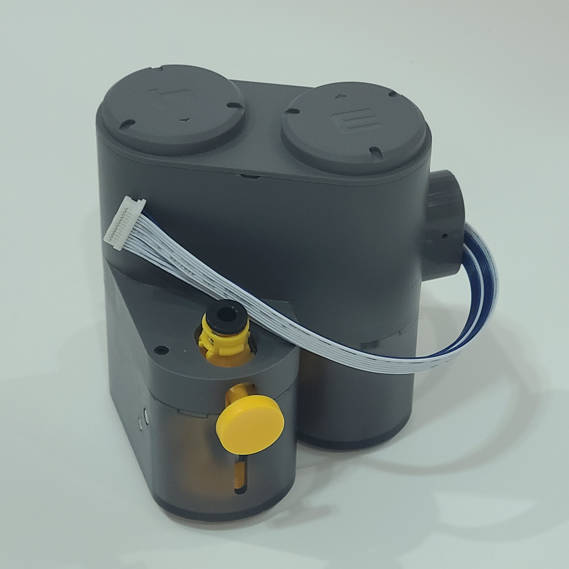

- Unidad de alimentación derecha del AMS (3 y 4)
Lista de ensamblaje
Esta unidad viene armada y no hace falta desarmarla más:

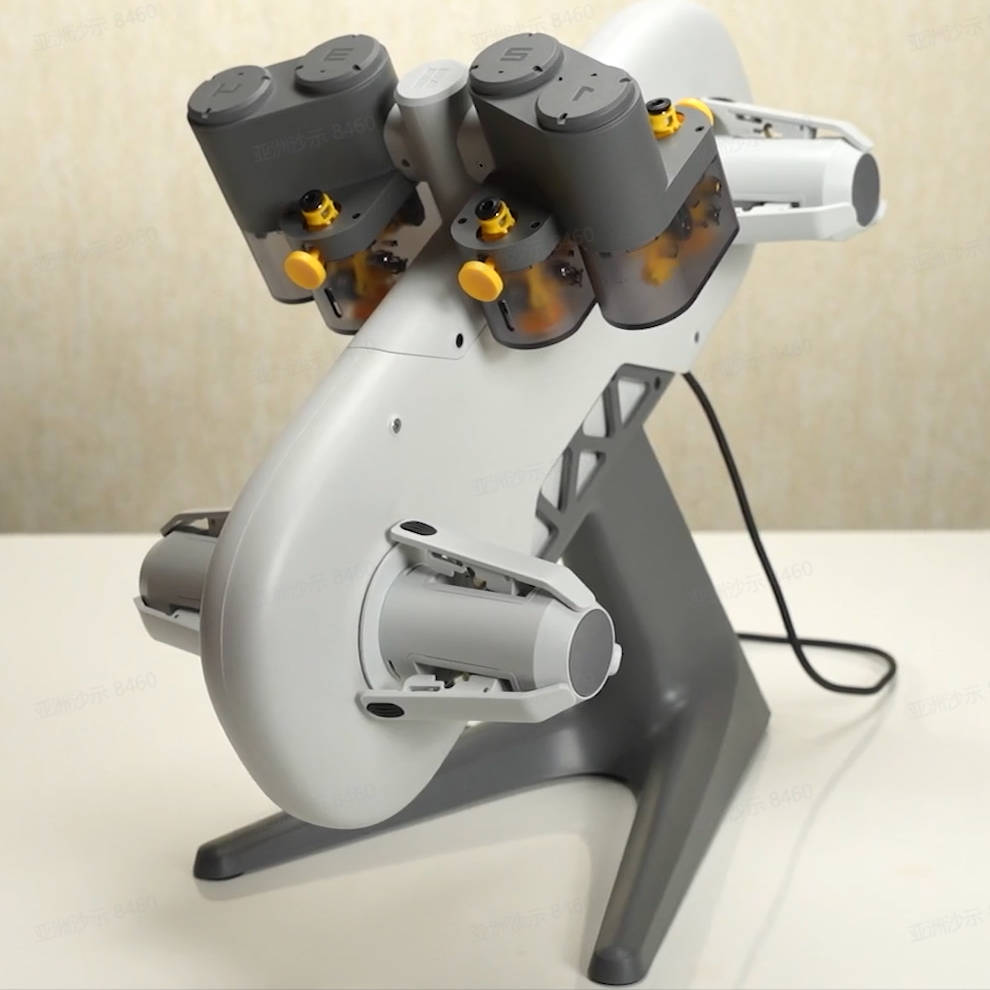

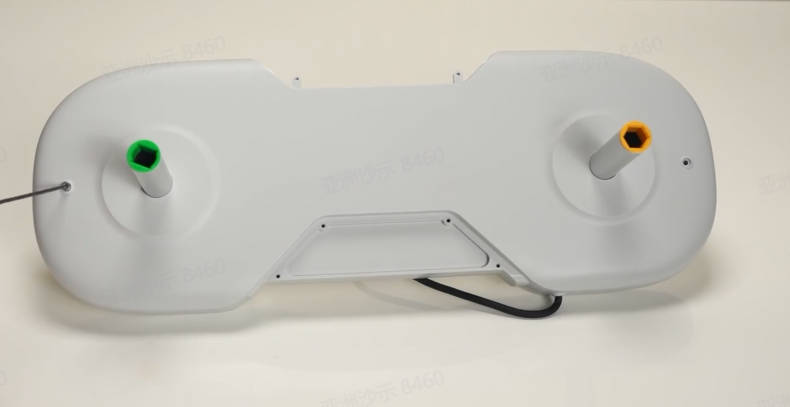

- Cuerpo principal del AMS Lite
Lista de tornillos

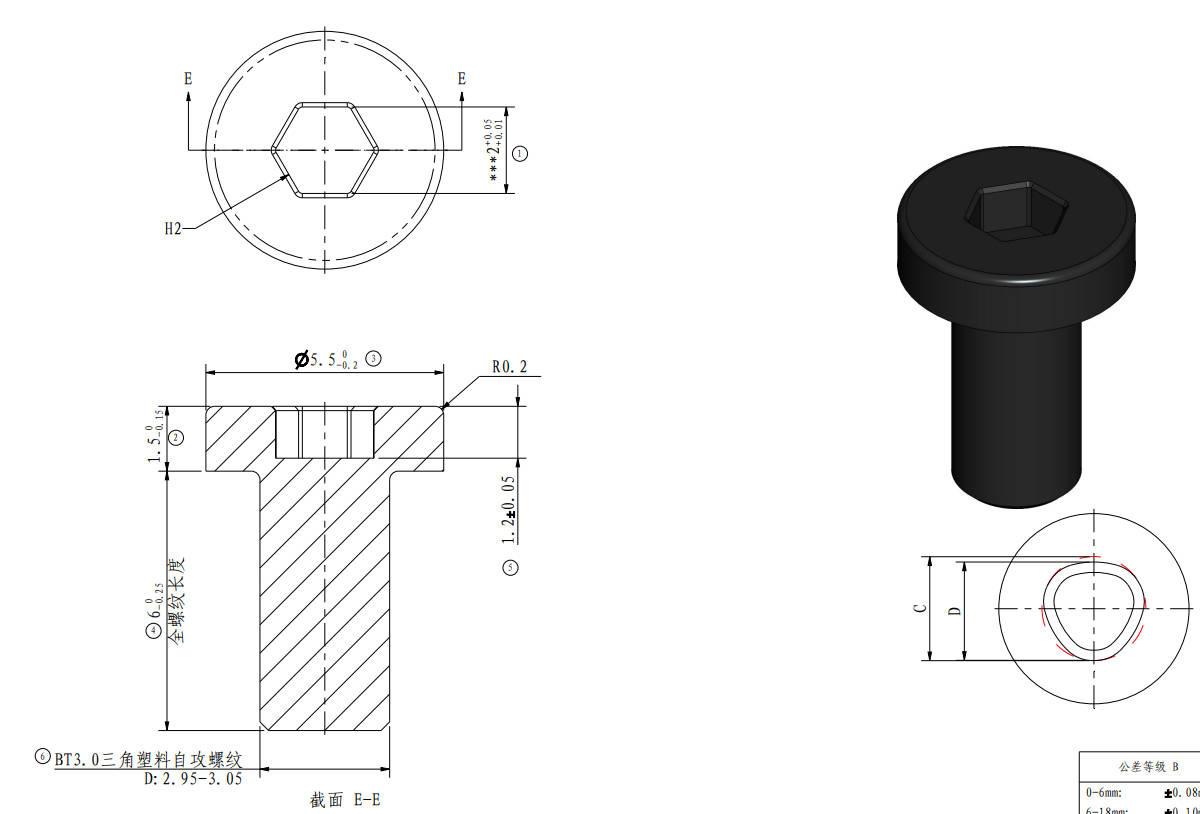

- Tornillo A (BT3*6, B0021): 4 para la varilla porta filamento del AMS y 4 para la base del AMS.

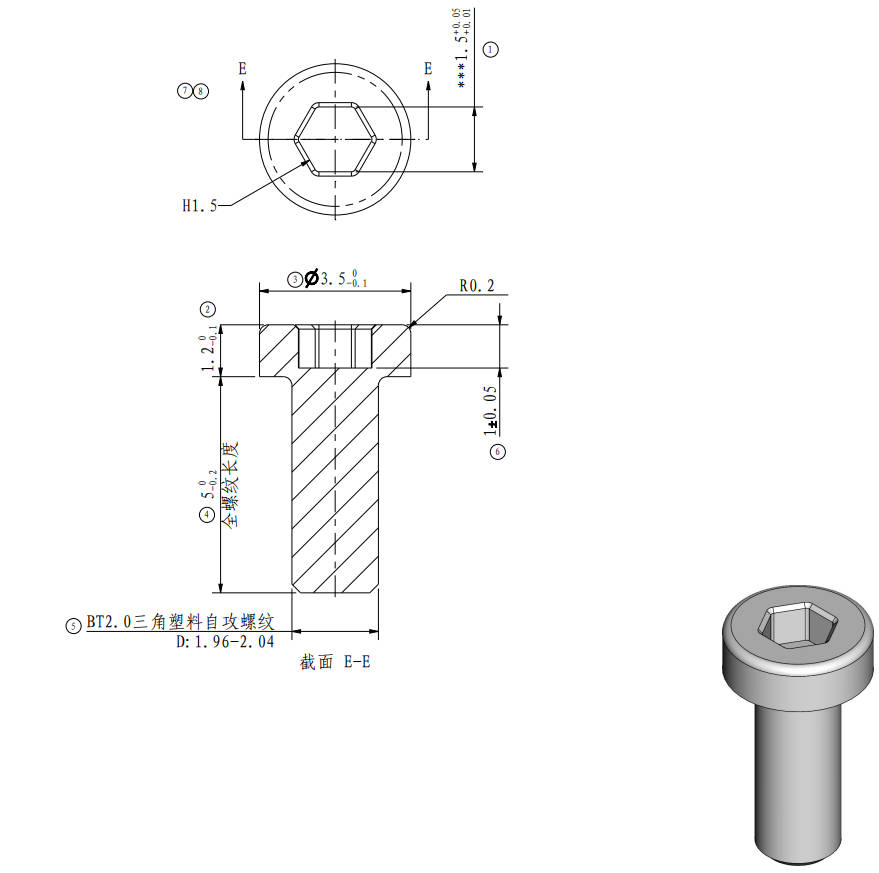

- Tornillo B (BT2*5, B0017): 4 para las unidades de alimentación izquierda y derecha.
Herramientas
Llave Allen H1.5 / H2.0
Advertencia de seguridad
¡IMPORTANTE! Es clave que desconectes el AMS Lite de la impresora antes de hacerle cualquier mantenimiento, especialmente en la electrónica. Si lo dejás conectado podés provocar un cortocircuito, quemar algo o tener un accidente.
Si tenés alguna duda con esta guía, abrí un ticket en nuestra página de Soporte y te ayudamos al toque.
Desarmado del AMS Lite

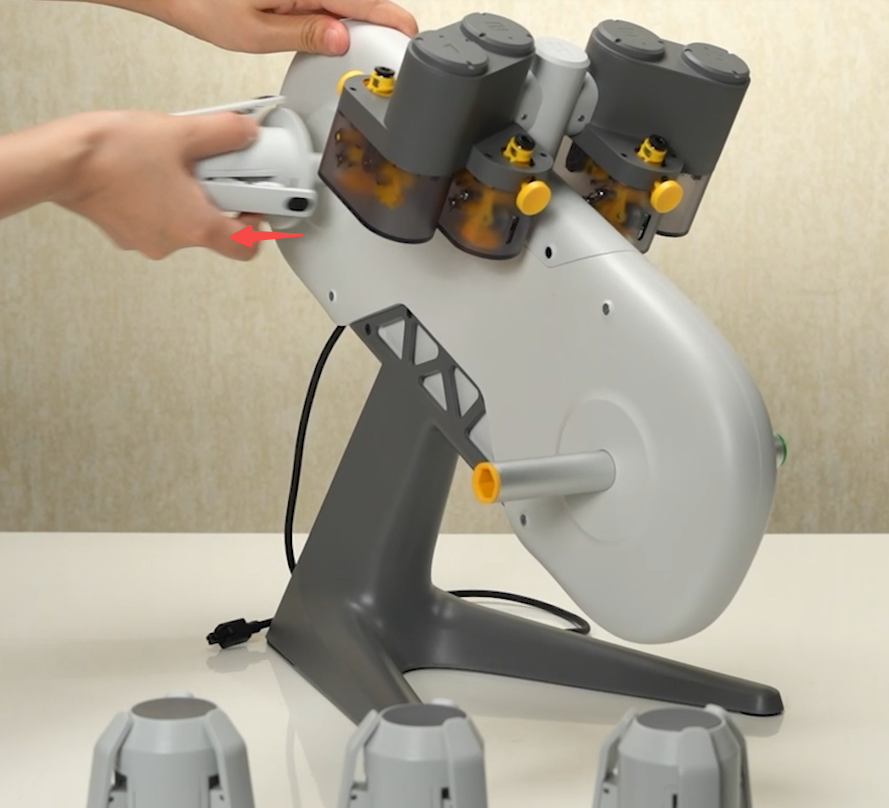

Paso 1 - Sacar los cuatro soportes rotatorios de bobinas del AMS

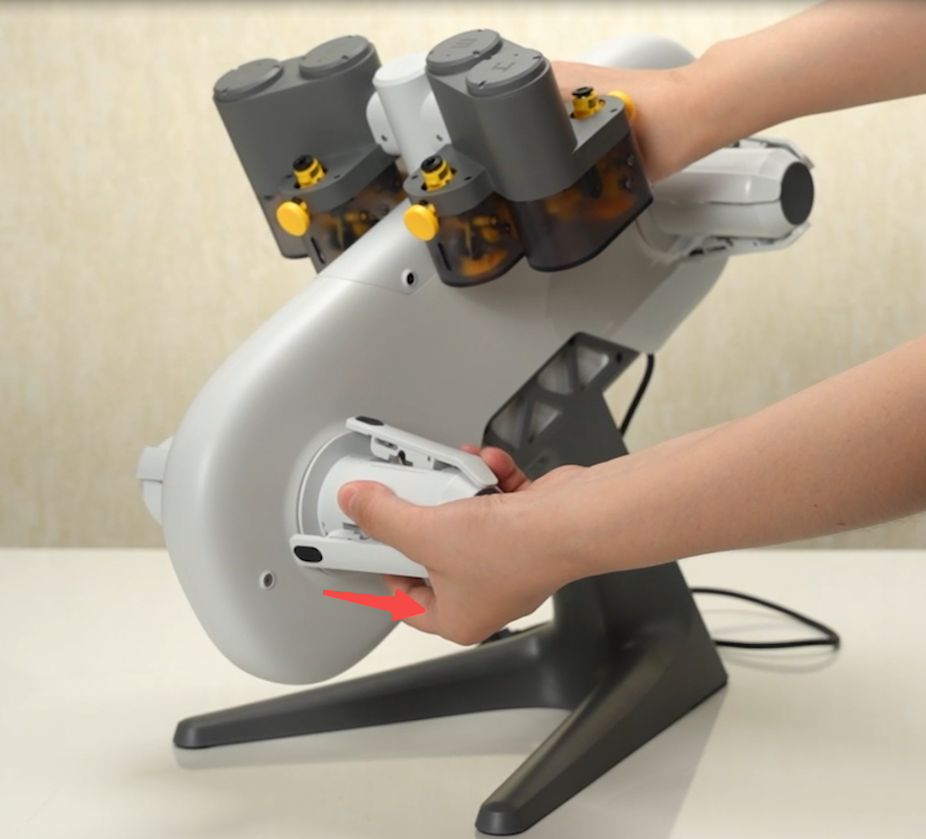

Primero desconectá el AMS Lite de la impresora. Sostenelo con una mano y tirá de los 4 soportes rotatorios para sacarlos uno por uno.
Paso 2 - Retirar el conjunto de alimentación del AMS
Sacá los 4 tornillos A. Desconectá el cable negro y rojo y el cable azul y blanco. Después, sacá todo el conjunto de alimentación del AMS Lite.
Paso 3 - Sacar las unidades de alimentación del AMS
Sacá la unidad de alimentación (1/2) destornillando sus 2 tornillos B. Hacé lo mismo con la unidad de alimentación (3/4) sacando sus respectivos 2 tornillos B.
Paso 4 - Sacar la base del AMS
Retirá la base destornillando los 4 tornillos A (2 del lado izquierdo y 2 del derecho).
Armado del AMS Lite
Paso 1 - Instalar la base del AMS
Apoyá la carcasa del AMS sobre la base con el cable de alimentación mirando para arriba. Presioná suavemente el cuerpo principal del AMS Lite para que los agujeros de los tornillos queden bien a la vista. Ajustá los 4 tornillos A de cada lado para fijar la base.
Paso 2 - Instalar las unidades de alimentación izquierda/derecha
Pasá el cable azul y blanco por la varilla porta filamento del AMS y ajustá los 2 tornillos B para fijar la unidad de alimentación (3/4). Después, pasá el cable negro y rojo por la varilla y ajustá los otros 2 tornillos B para fijar la unidad (1/2).
Paso 3 - Instalar el conjunto de alimentación del AMS
Conectá los 2 cables guiándote por los colores. Montá el conjunto de alimentación en el cuerpo principal del AMS Lite y aseguralo con los 4 tornillos A.
Paso 4 - Instalar los soportes rotatorios de bobinas del AMS
Emparejá e instalá los cuatro soportes guiándote por el color. Fijate bien en la dirección de montaje antes de ponerlos.
Verificar el funcionamiento
1. Conectá el AMS Lite a la impresora, prendela y fijate si las luces indicadoras del alimentador se encienden bien.
2. Meté filamento para probar si las funciones de carga y descarga del AMS Lite andan correctamente.
Si la prueba falla, revisá de nuevo todas las conexiones y volvé a intentar. Si sigue sin andar, contactá al equipo de servicio de Bambu Lab.
Calibración después de la operación
No hace falta.
Notas finales
Esperamos que esta guía detallada te haya servido. Queremos que puedas hacer el mantenimiento de forma segura y sin vueltas. Si tenés alguna duda sobre el proceso, hablá con nuestro equipo de atención al cliente antes de mandarte. Estamos para ayudarte y responder lo que necesites.
Hacé clic acá para abrir un ticket nuevo en nuestra página de Soporte. Te vamos a responder al toque para darte una mano.
