Este artículo te da las pautas y precauciones para armar y desarmar las unidades AMS Feeder. Leé atentamente los pasos para evitar dañar los componentes durante el proceso.
Lista de repuestos
Estos son los repuestos que vas a usar en esta guía:

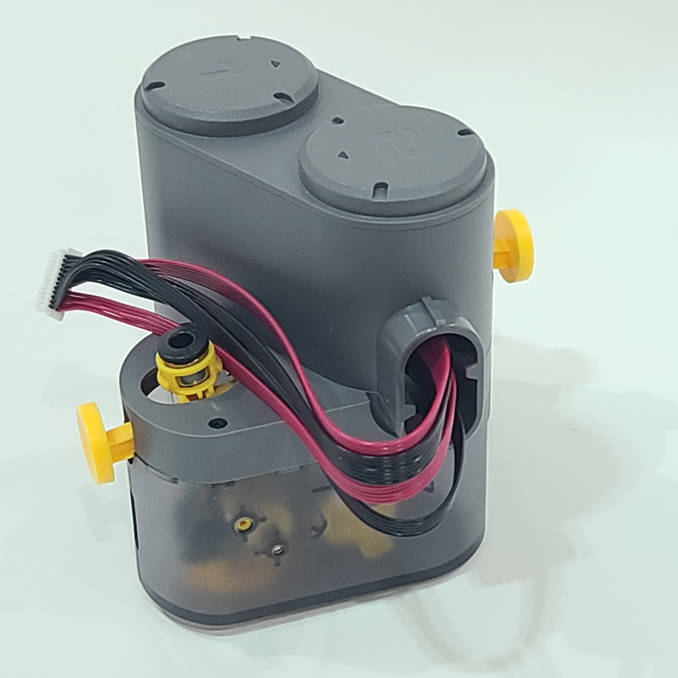

- 1. AMS Left Feeder Unit (1 y 2)

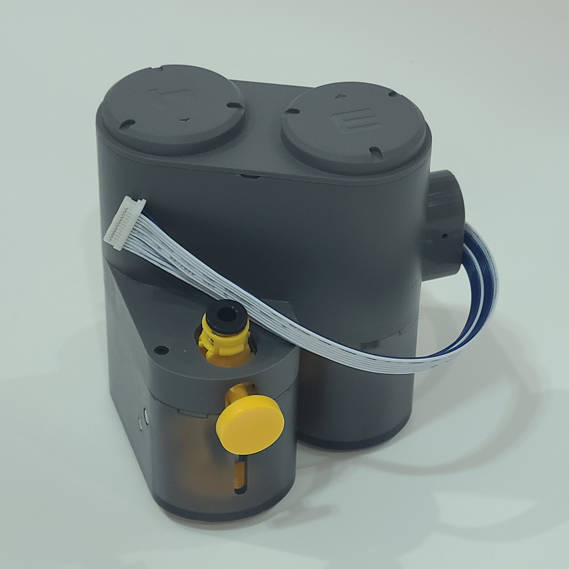

- 2. AMS Right Feeder Unit (3 y 4)

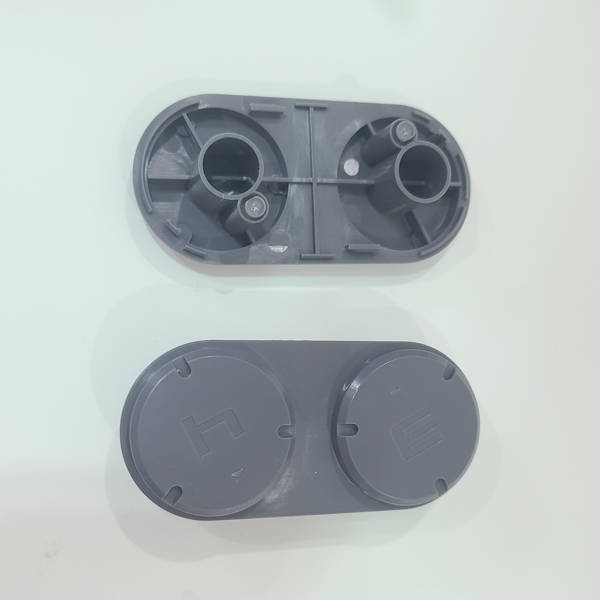

- 3. Tapa del AMS Feeder
- 4. Componentes del motor del AMS Feeder

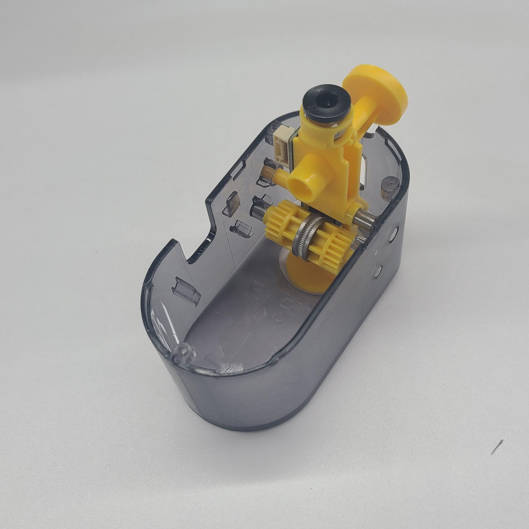

- 5. AMS Filament Funnel Unit - Izquierda

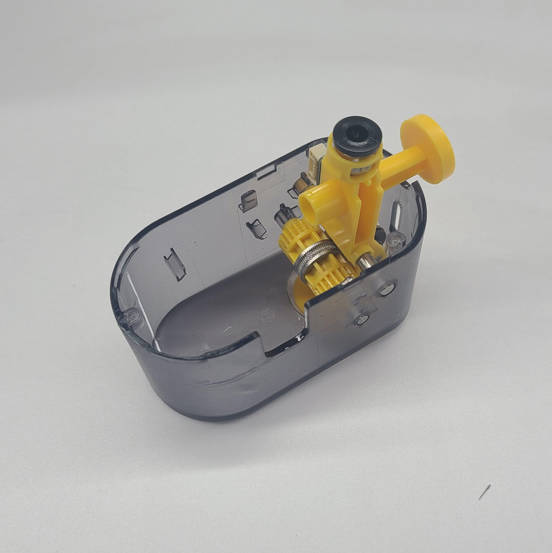

- 6. AMS Filament Funnel Unit - Derecha
Lista de tornillos
- Tornillo A: M3*5. Para fijar el motor (4 unidades).
- Tornillo B: BT2*13. Para fijar la AMS Filament Funnel Unit (6 unidades).
Herramientas necesarias
- Pinzas de punta plana
- Llave Allen H1.5 / H2.0
Operaciones previas
Si hace falta, pegale una mirada al tutorial de instalación del AMS Lite para ver cómo sacar y poner la unidad AMS Lite Feeder en el AMS Lite.
Aviso de seguridad
¡IMPORTANTE! Es re importante desconectar el AMS Lite de la impresora antes de hacerle cualquier mantenimiento al AMS y a su electrónica. Si dejás el AMS conectado mientras hacés esto, podés causar un cortocircuito, lo que puede dañar más partes electrónicas y ser un peligro.
Si tenés alguna duda o pregunta sobre esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer todo lo posible para responderte rápido y darte una mano.
Desarmar la unidad AMS Feeder
Paso 1: Sacar la tapa del AMS Feeder

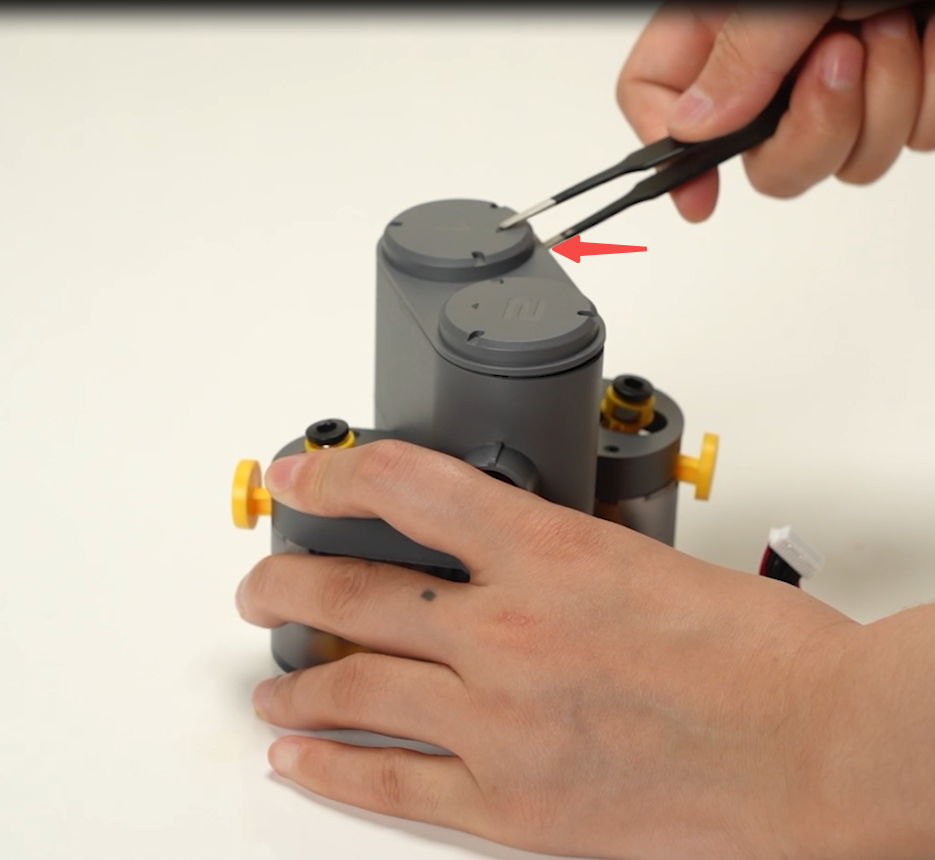

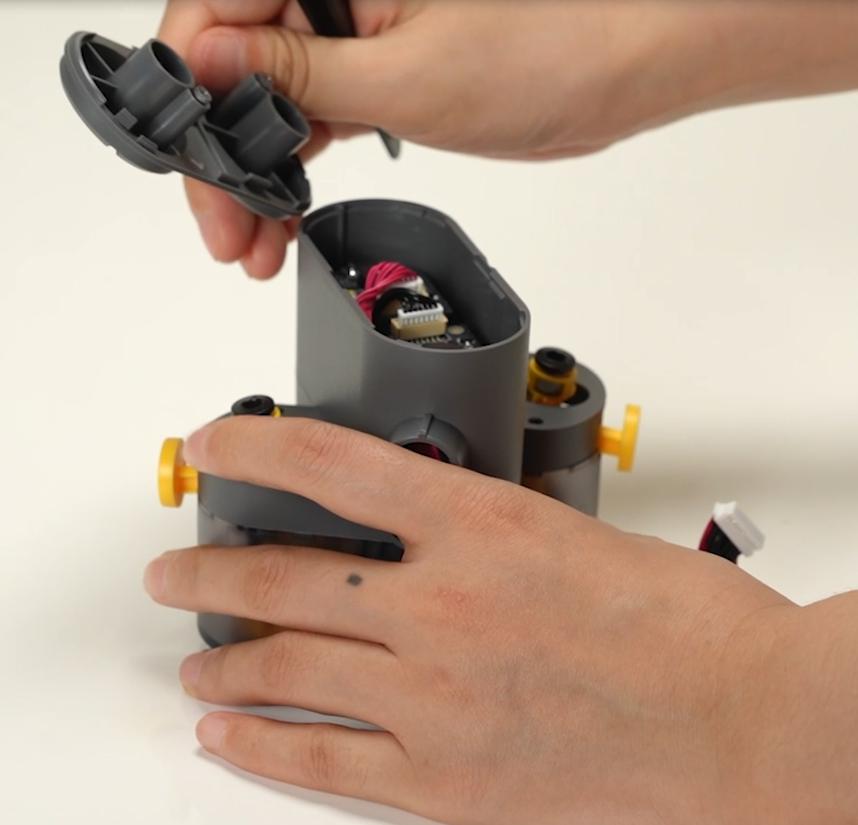

Usá las pinzas de punta plana para hacer palanca en la tapa superior desde la muesca y sacala.
Paso 2: Sacar la AMS Filament Funnel Unit

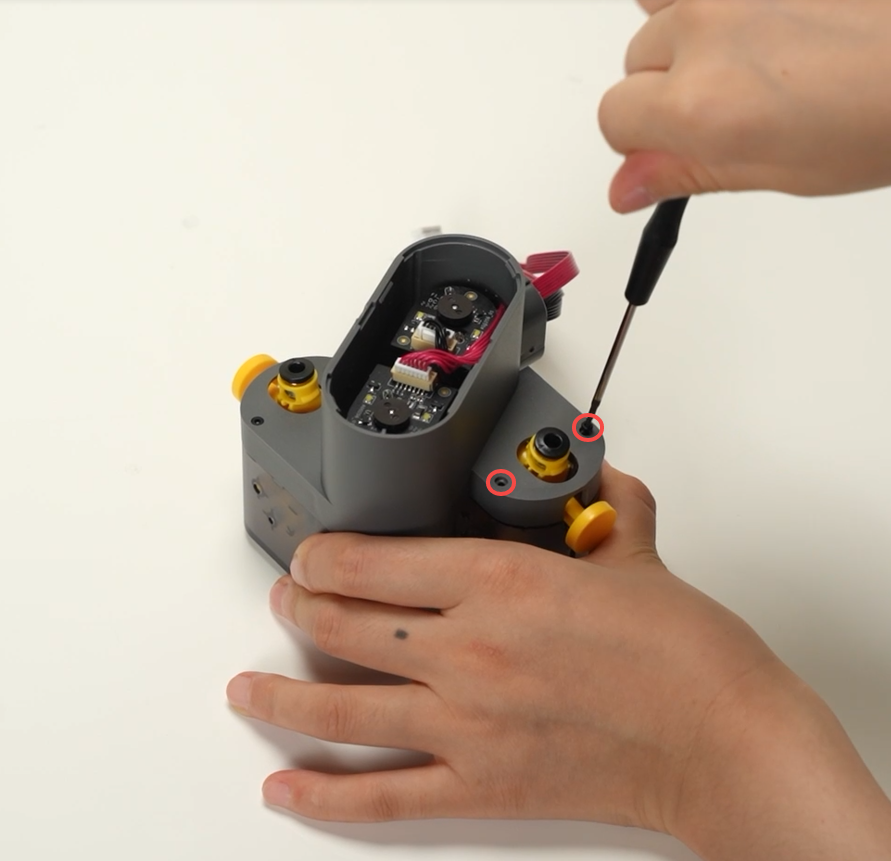

Sacá los 3 tornillos B con una llave Allen H1.5 para aflojar la Filament Funnel Unit, desconectá los cables y sacá el resorte.
Repetí estos pasos para sacar la otra AMS Filament Funnel Unit.
Paso 3: Sacar los componentes del motor del AMS Feeder

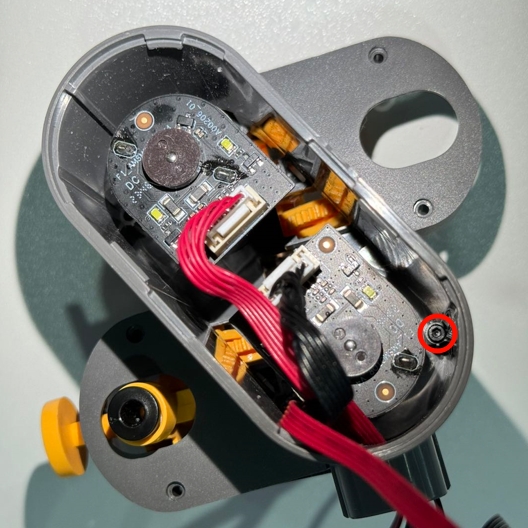

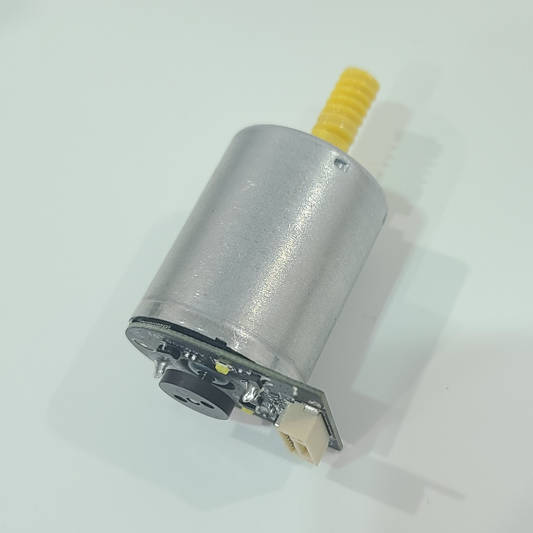

Sacá el motor retirando los 2 tornillos A con una llave Allen H2.0.
Desconectá los cables del motor del AMS Feeder.
Repetí estos pasos para sacar los otros componentes del motor del AMS Feeder.
Armar la unidad AMS Feeder
Paso 1: Instalar el motor del AMS Feeder
Conectá los cables y poné el motor adentro del AMS Feeder.
Después, ajustá los 2 tornillos A con una llave Allen H2.0.
Repetí estos pasos para instalar el otro motor del AMS Feeder. Acordate de que los dos cables de distintos colores tienen que ir conectados a los conectores correctos.
Paso 2: Instalar la AMS Filament Funnel Unit
Poné el resorte en la AMS Filament Funnel Unit izquierda, conectá el cable y ajustá la posición del conjunto de engranajes oscilantes. El engranaje de adentro tiene que estar girado hacia la derecha y el de afuera tiene que quedar derecho.
Instalá la AMS Filament Funnel Unit izquierda, poné la otra punta del resorte en su lugar con la ayuda de la llave Allen, y fijate que el conjunto de engranajes oscilantes de afuera quede entre los dos topes. El engranaje de adentro tiene que ir abajo del tope, y después calzalo en su lugar.
Ajustá los 3 tornillos B para fijar la AMS Filament Funnel Unit izquierda.
Hacé lo mismo para instalar la AMS Filament Funnel Unit derecha. Ojo acá, prestale atención a la posición de instalación de los engranajes porque es un poco distinta a la de la unidad izquierda. Mirá bien las fotos del artículo original para ver los detalles.
Paso 3: Instalar la tapa del AMS Feeder
Fijate si la columna guía de luz está bien puesta. Confirmá la dirección de instalación y poné la tapa del AMS Feeder.
Verificar el funcionamiento
Empujá la varilla del AMS Filament Funnel con la mano para confirmar que se mueva bien y suave.
Calibración
No hace falta.
Notas finales
Esperamos que esta guía te haya servido y despejado las dudas.
Queremos asegurarnos de que puedas hacer el recambio de forma segura. Si tenés alguna pregunta sobre el proceso, contactate con atención al cliente antes de arrancar la operación. Nuestro equipo siempre está listo para darte una mano.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
