Este artículo te da las pautas y precauciones para desarmar y armar el cuerpo principal del AMS Lite. También te sirve de referencia si tenés que cambiar alguno de los repuestos durante el proceso de desarme.
Lista de repuestos
Estos son los repuestos de postventa que vamos a usar en esta guía:

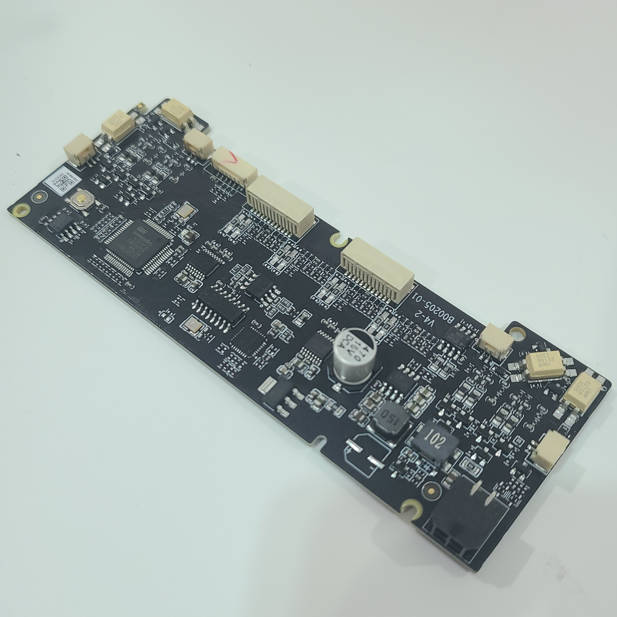

- Placa principal del AMS (AMS Mainboard)

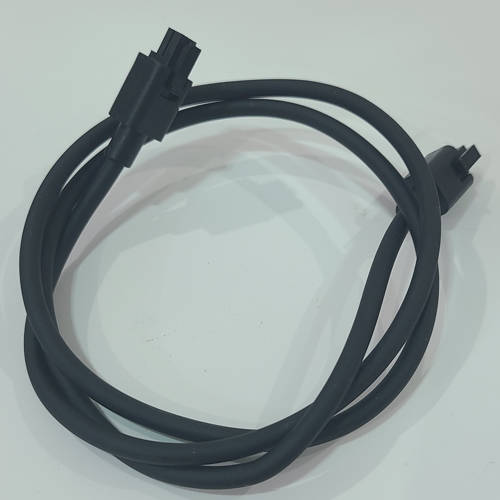

- Cable de 4 pines del AMS Lite
- Ensamblaje de la carcasa del AMS (AMS Housing Assembly)
Lista de tornillos
- Tornillo A: BT3*23 B00236 - Para asegurar la carcasa derecha del AMS (6 unidades)
- Tornillo B: BT2*5 B0017 - Para la placa principal del AMS Lite (3 unidades)
- Tornillo C: BT3*29 B00201 - Para los ejes de los soportes rotatorios (2 unidades)
Lista de herramientas
- Pinza de punta plana (bruselas)
- Llave Allen H1.5 / H2.0
Operación previa
Si lo necesitás, pegale una mirada al Tutorial de Instalación del AMS Lite para ver cómo sacar y poner el cuerpo principal.
Advertencia de seguridad
¡IMPORTANTE! Es clave que desconectes el AMS de la impresora antes de hacerle cualquier mantenimiento a la electrónica. Si lo dejás conectado, podés provocar un cortocircuito que termine dañando más componentes o causando un riesgo de seguridad. Si tenés alguna duda siguiendo esta guía, abrí un ticket nuevo en nuestra página de Soporte y te damos una mano al toque.
Cómo desarmar el cuerpo principal del AMS Lite
Paso 1 - Sacar la carcasa derecha del AMS

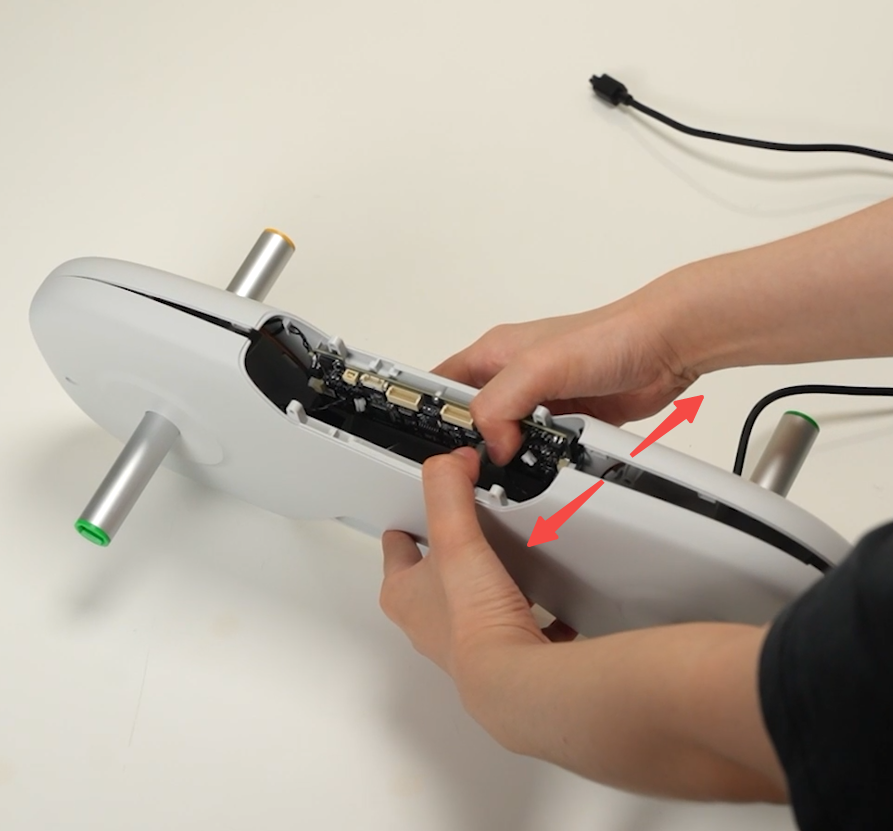

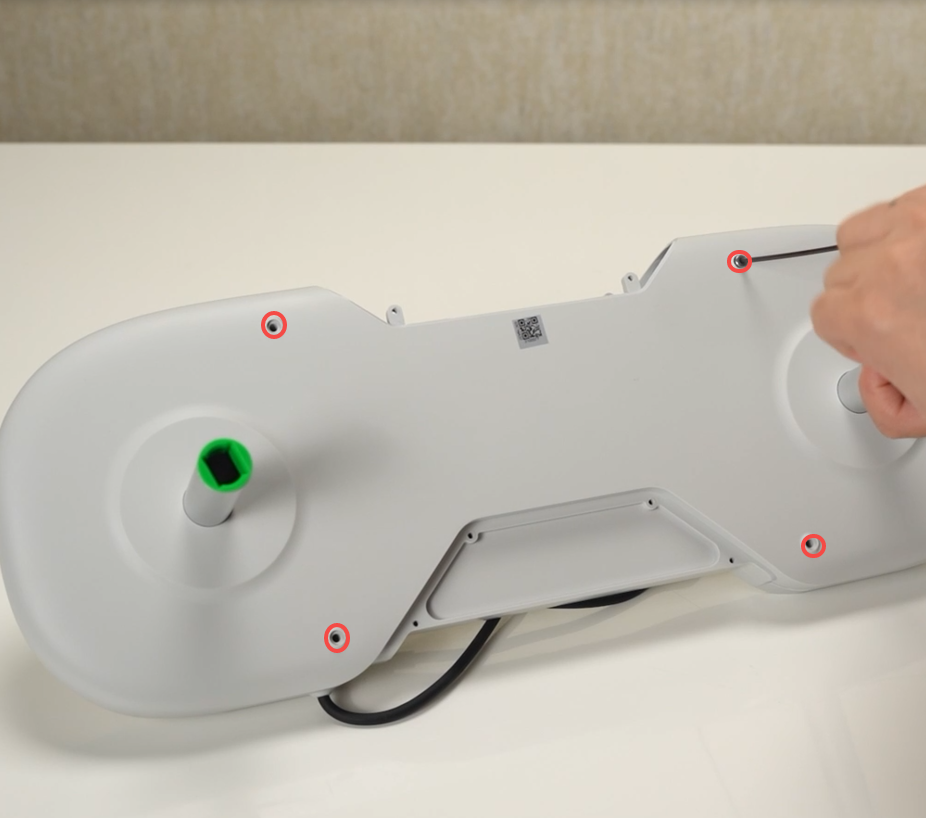

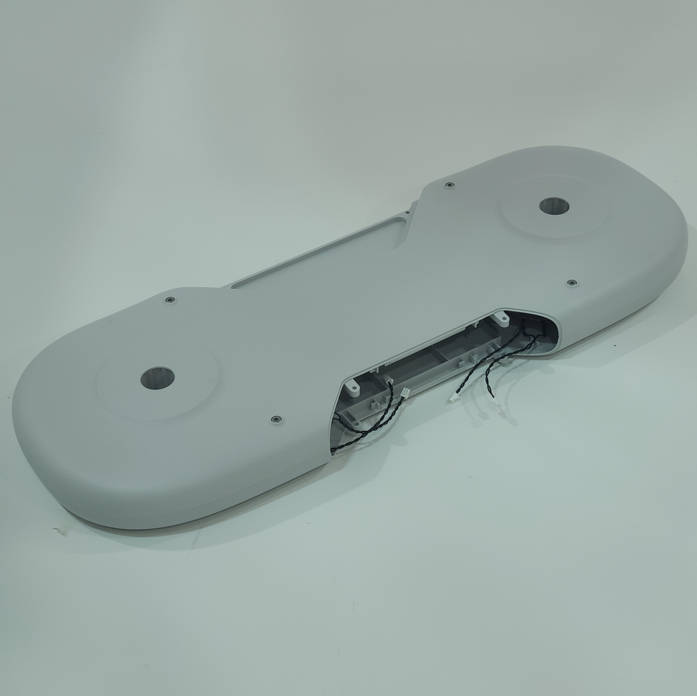

Desconectá las 2 bobinas de la placa principal del AMS Lite y sacá los 6 tornillos A con una llave Allen H2.0. Separá con cuidado la parte izquierda de la derecha con las manos para retirar la carcasa derecha del AMS.
Paso 2 - Sacar la placa principal del AMS Lite

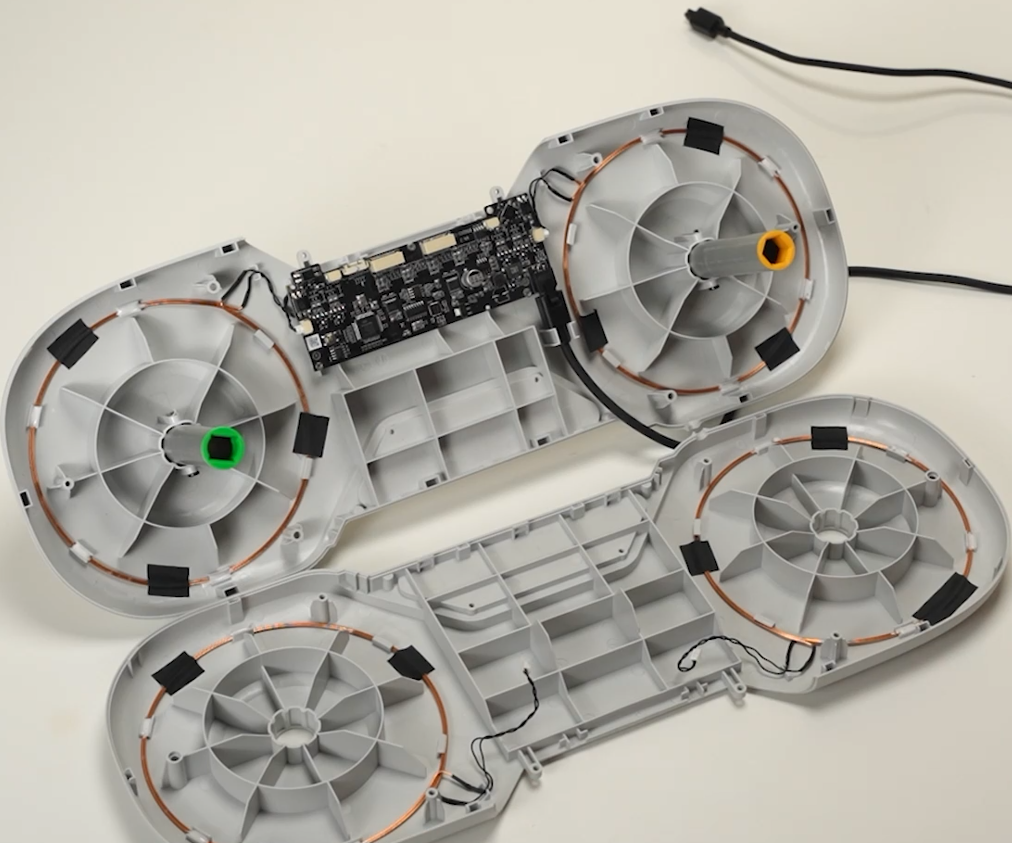

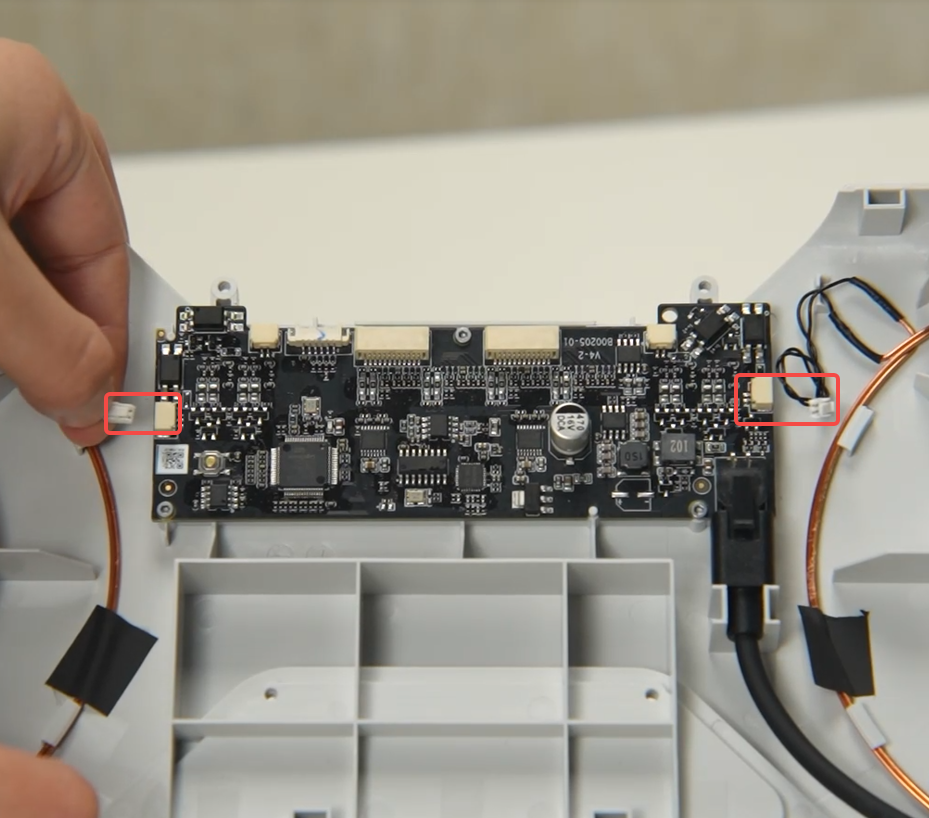

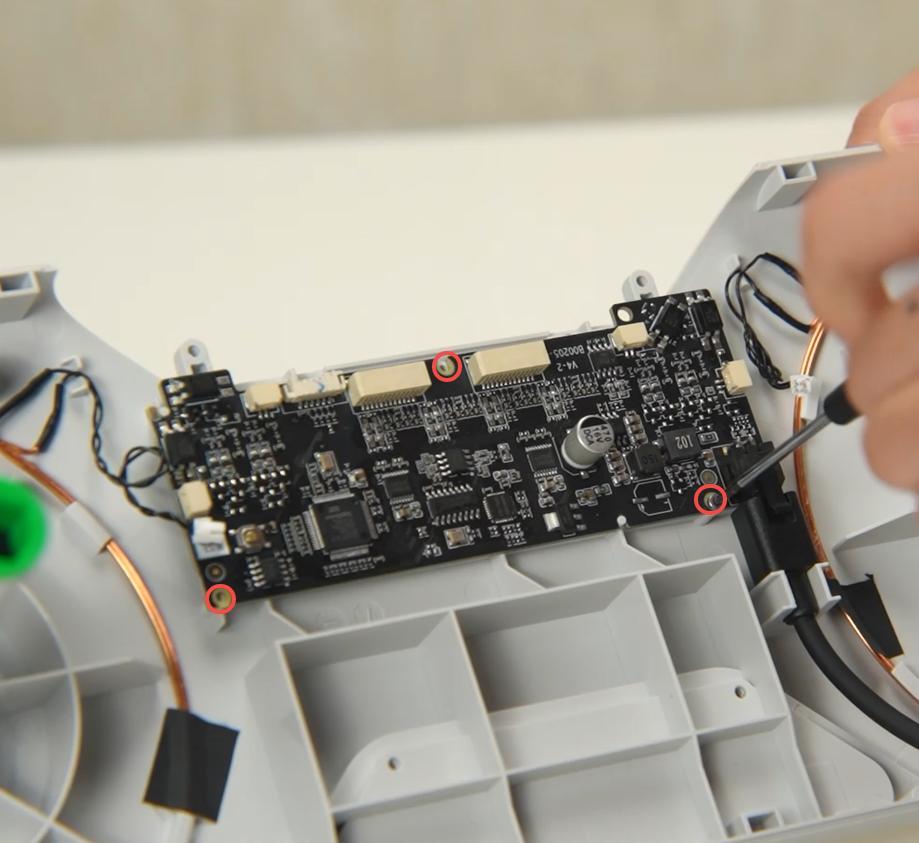

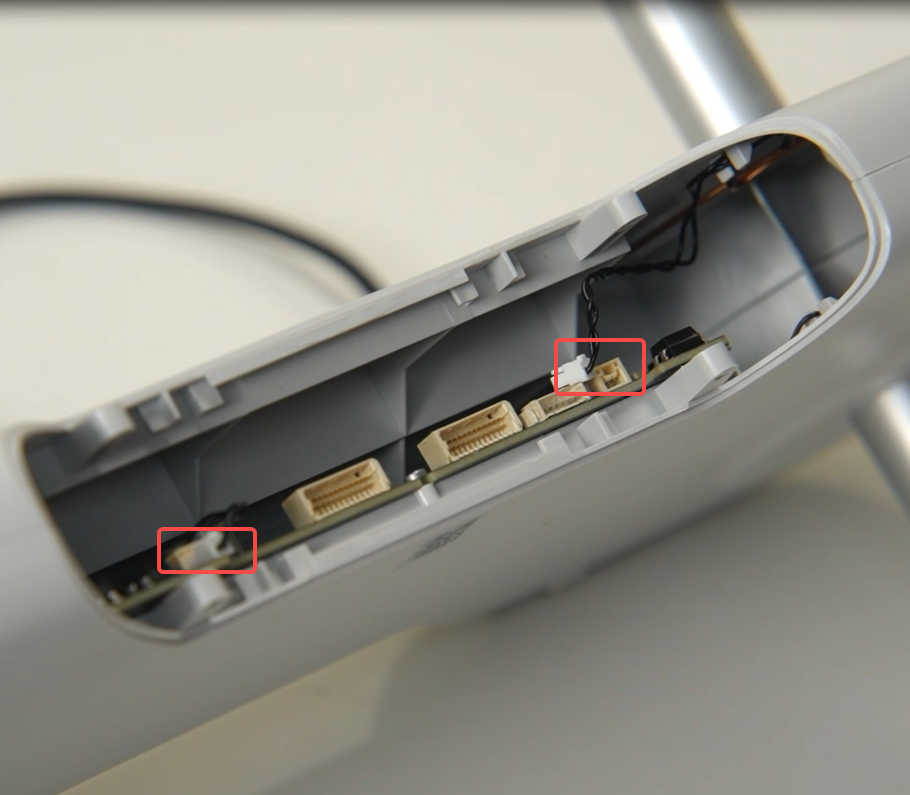

Desconectá las otras 2 bobinas de la placa principal y sacala desatornillando los 3 tornillos B con una llave Allen H1.5. Desconectá el cable de 4 pines del AMS Lite de la placa y retirala.
Paso 3 - Sacar los ejes rotatorios del soporte del filamento

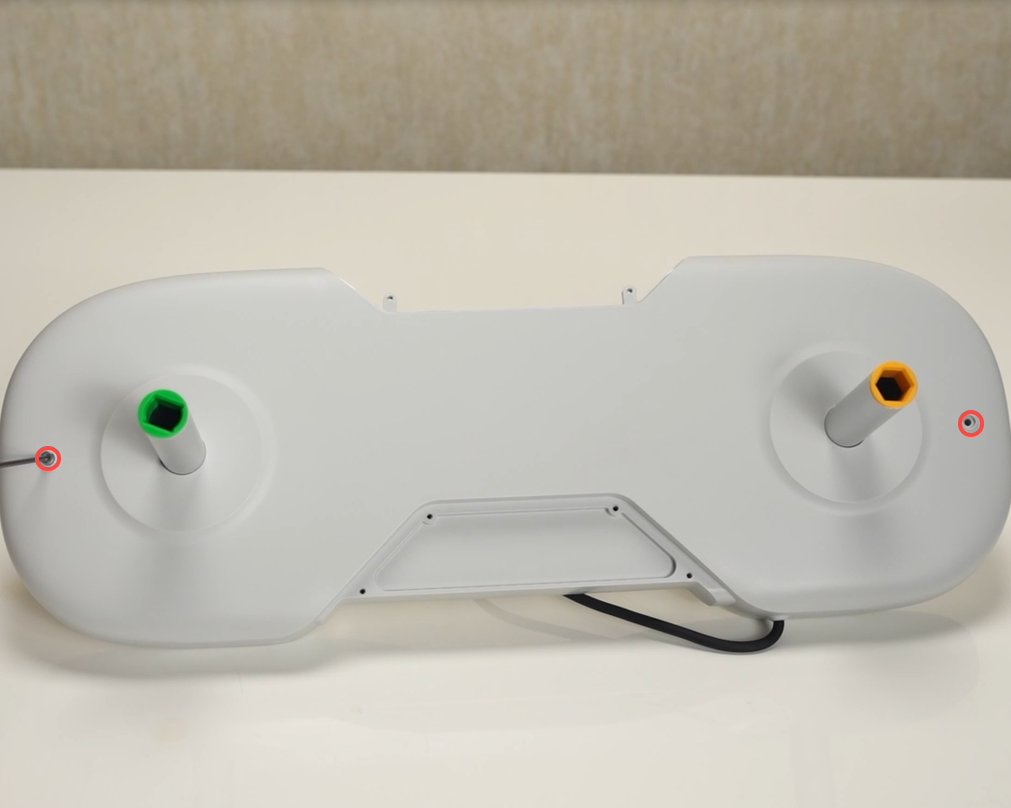

Hacé una marquita en uno de los ejes y en la carcasa (para guiarte después cuando tengas que armarlo), sacá los 2 tornillos C con una llave Allen H2.0 y sacá los dos ejes uno por uno.
Cómo armar el cuerpo principal del AMS Lite
Paso 1 - Instalar los ejes rotatorios del soporte del filamento

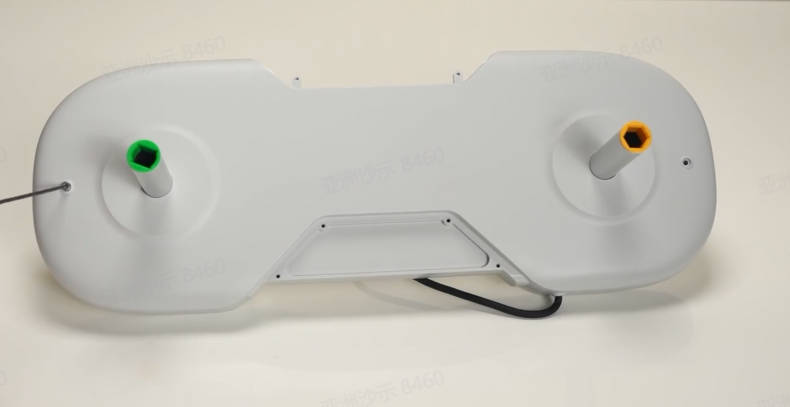

Guiándote por las marcas que hiciste antes, poné los ejes y la carcasa del AMS en sus posiciones originales, y asegurá los 2 ejes ajustando los 2 tornillos C uno por uno.
Paso 2 - Instalar la placa principal del AMS Lite
Fijate bien en qué dirección va y conectá el cable de 4 pines a la placa principal del AMS. Ubicá la placa en el cuerpo principal del AMS Lite y ajustá los 3 tornillos B. Después, conectá los 2 cables restantes.
Paso 3 - Instalar la carcasa de plástico

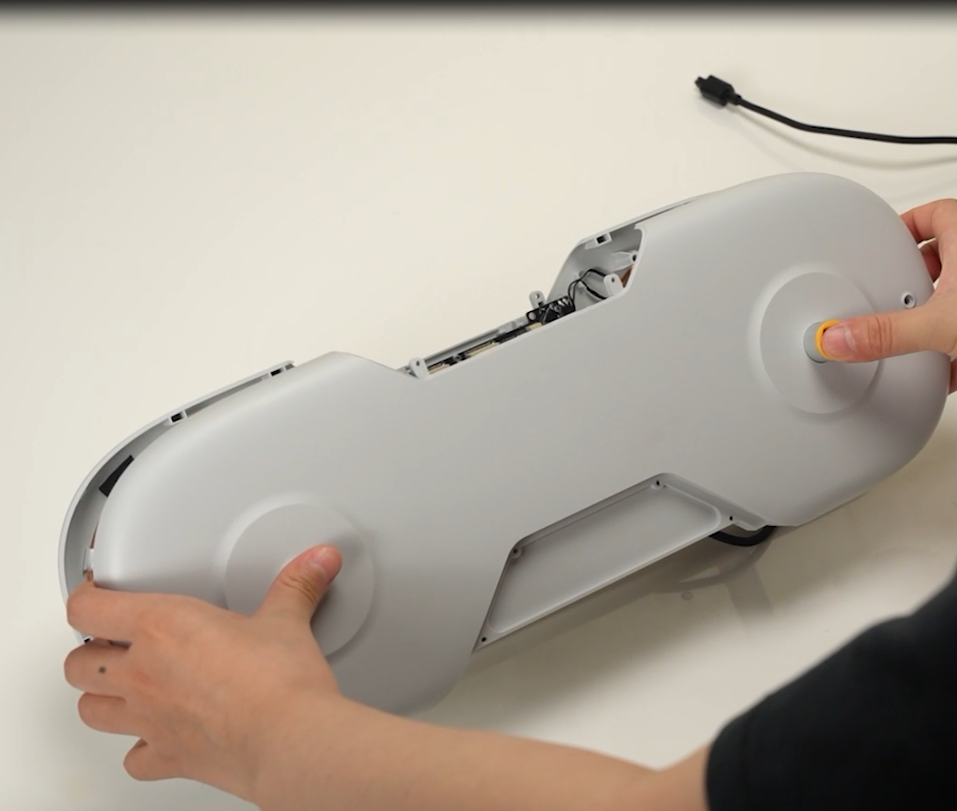

Uní la carcasa derecha del AMS con la izquierda. Prestale atención a la posición del cable de 4 pines y encastrá las dos mitades juntas. Por último, poné y ajustá los 6 tornillos A y conectá los otros 2 cables de conexión.
Verificación de funcionamiento
Chequeá que los 4 cables RFID estén bien conectados y asegurate de que no haya nada raro o mal cerrado en el encastre de las carcasas izquierda y derecha.
Calibraciones
No hacen falta.
Notas finales
Esperamos que esta guía detallada te haya servido. Queremos asegurarnos de que puedas hacer todo de forma segura y efectiva. Si te quedó alguna duda con los pasos de este artículo, te invitamos a que hables con nuestro equipo de atención al cliente antes de meter mano. Estamos siempre listos para ayudarte. Hacé clic acá para abrir un ticket en nuestra página de Soporte y te respondemos al toque.
