Guía de conexión para múltiples unidades AMS con diferentes modelos de impresoras

Esta guía explica la compatibilidad de las unidades AMS, los límites máximos de conexión y los accesorios que vas a necesitar para cada modelo de impresora. También vas a encontrar los requisitos de potencia para usar la función de secado en la AMS 2 Pro y la AMS HT.

Componentes de conexión de la AMS

Antes de conectar una AMS a tu impresora, asegurate de tener el modelo de AMS y el filament buffer compatible según tu necesidad. Si vas a conectar varias unidades, también vas a necesitar el 4-in-1 PTFE Adapter adecuado.

AMS

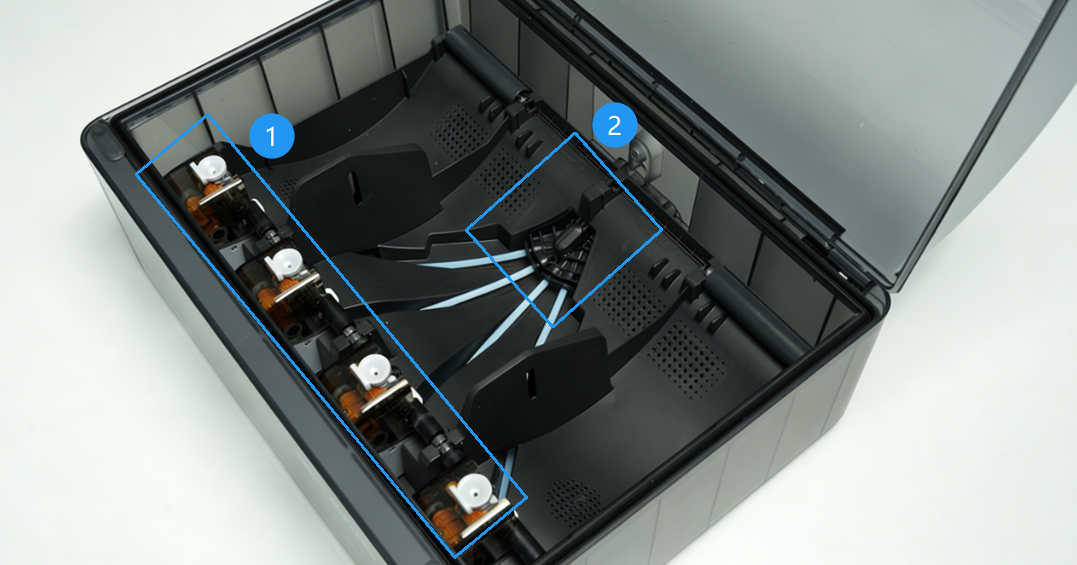

La serie de Bambu Lab incluye la AMS (primera generación), AMS 2 Pro (segunda generación), AMS HT y la AMS lite diseñada para la serie A1. Las versiones AMS, AMS 2 Pro y AMS HT usan un sistema de alimentación de dos etapas: el Feeder Unit interno empuja el filamento hacia el motor de asistencia, que después lo manda hacia el cabezal de la impresora.

Como la velocidad del extruder y la del motor de asistencia casi nunca coinciden perfecto, necesitás un filament buffer para conectar una AMS. En cambio, la AMS lite usa un sistema de una sola etapa que manda el filamento directo al cabezal, por lo que no hace falta un buffer. Tené en cuenta que la AMS lite solo es compatible con impresoras serie A1 y cada equipo admite una sola unidad.

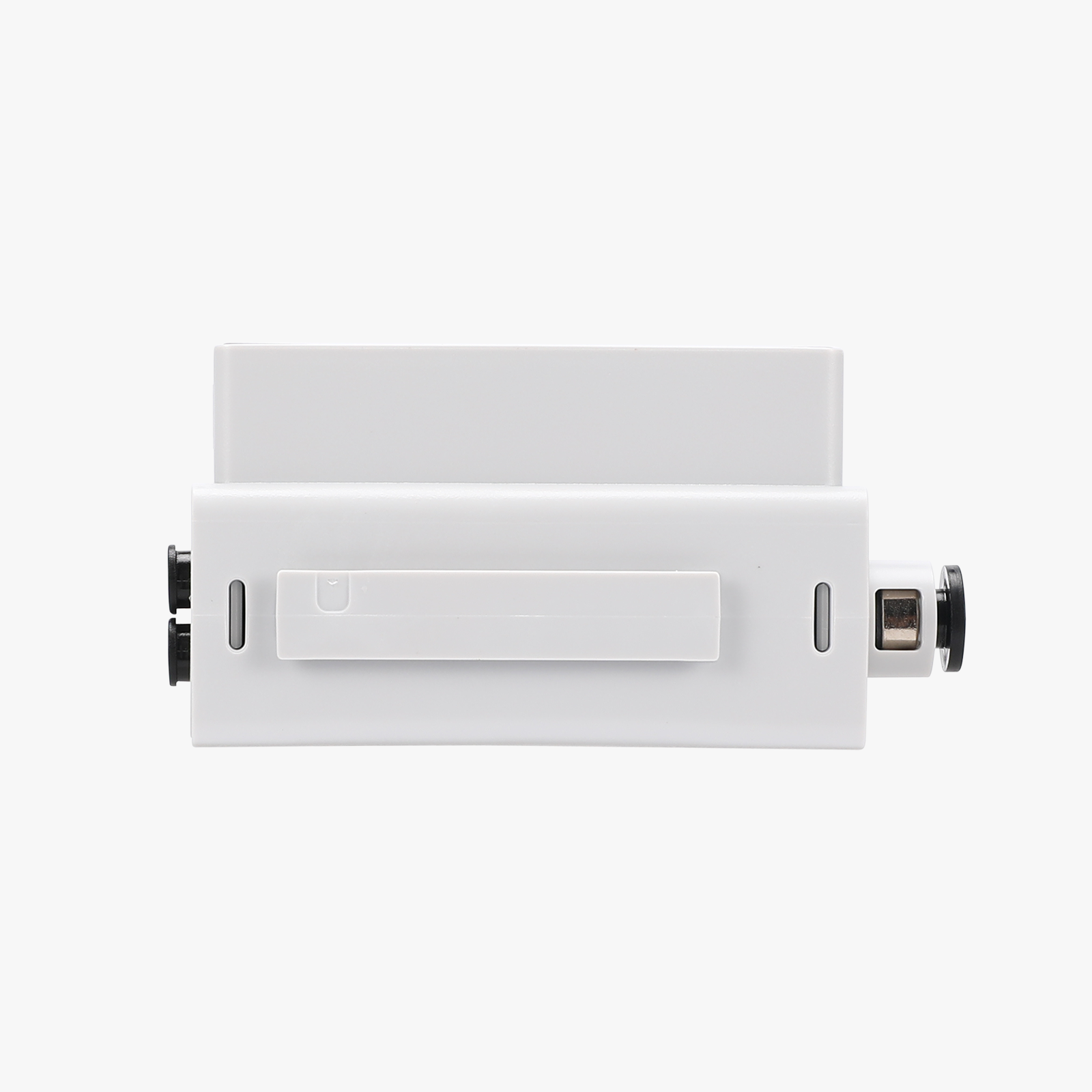

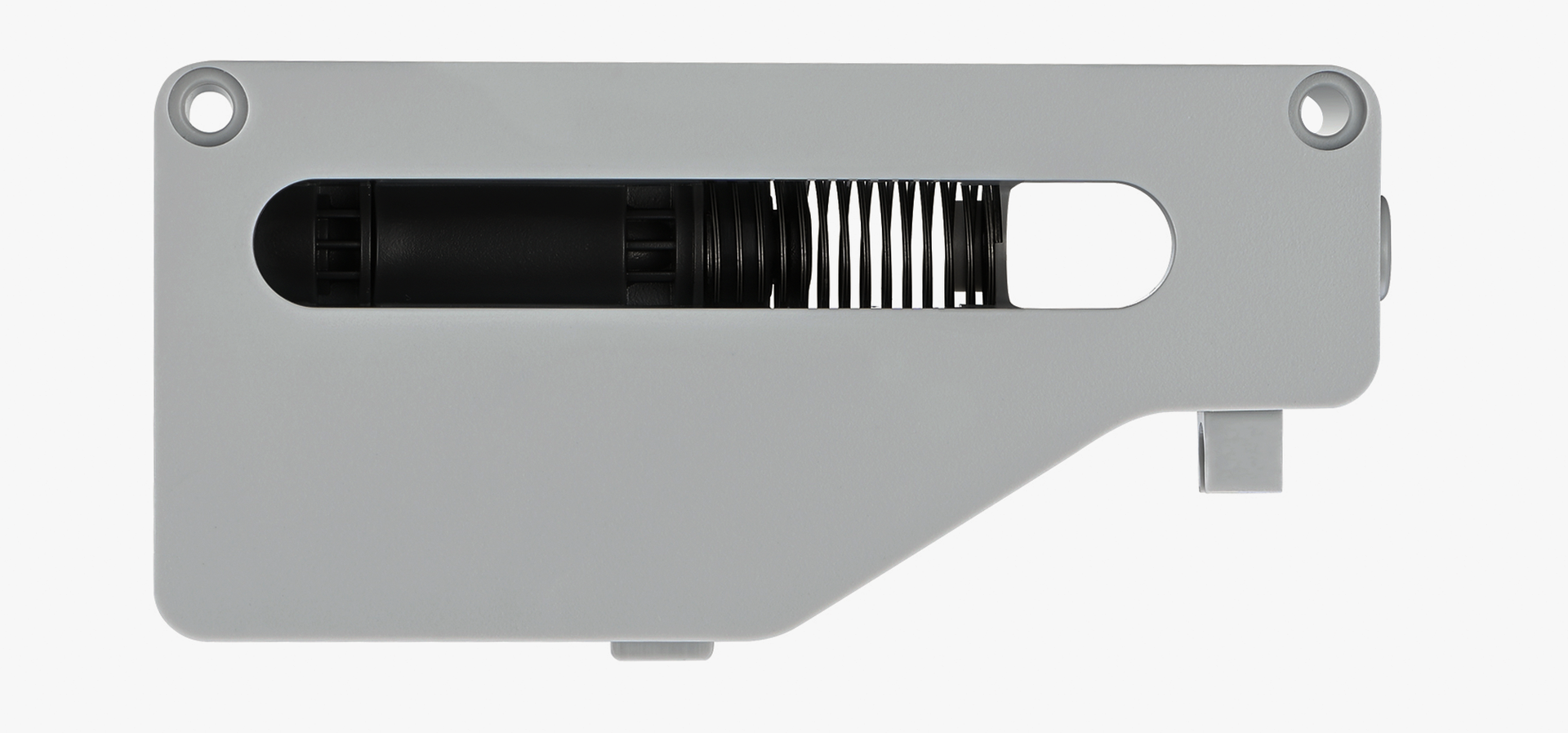

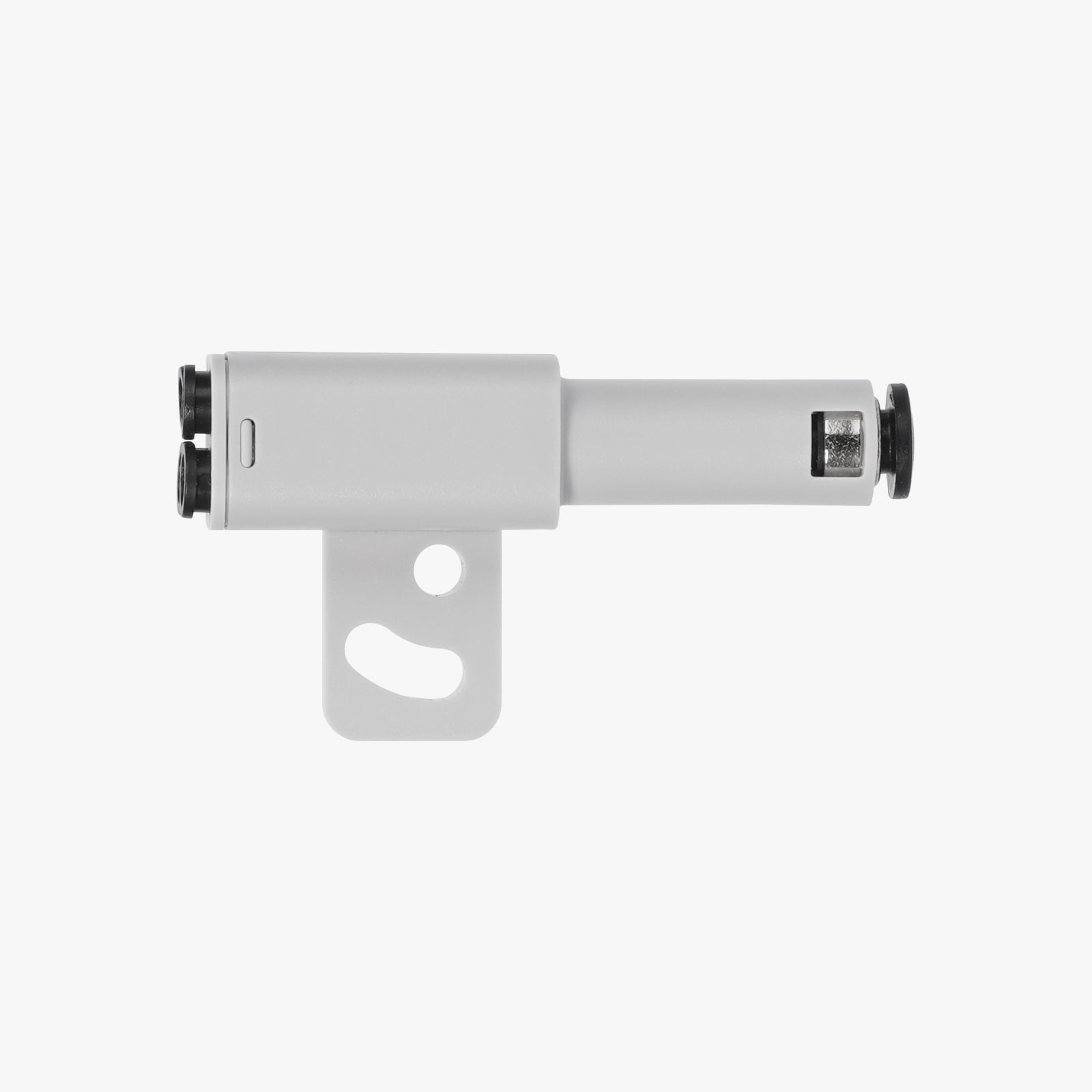

Filament Buffer

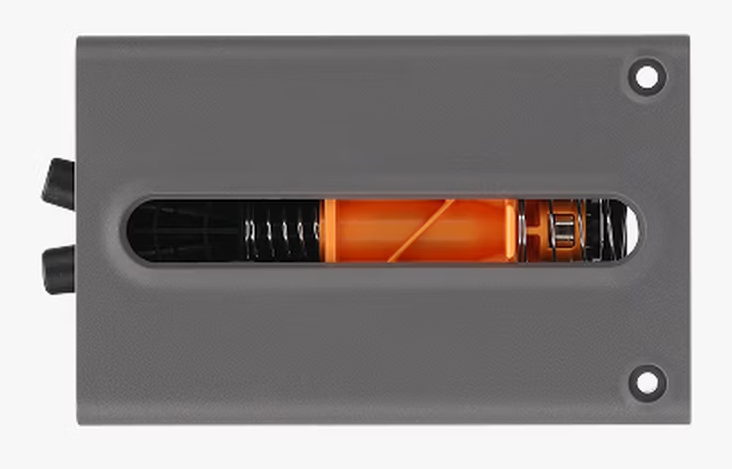

Este componente ayuda a pasar el filamento desde la AMS a la impresora ajustando la velocidad y detectando enredos. Funciona con un deslizador que le da un margen de holgura al material; la AMS ajusta su motor de asistencia según la posición de este deslizador para alimentar el filamento a tiempo sin afectar la extrusión.

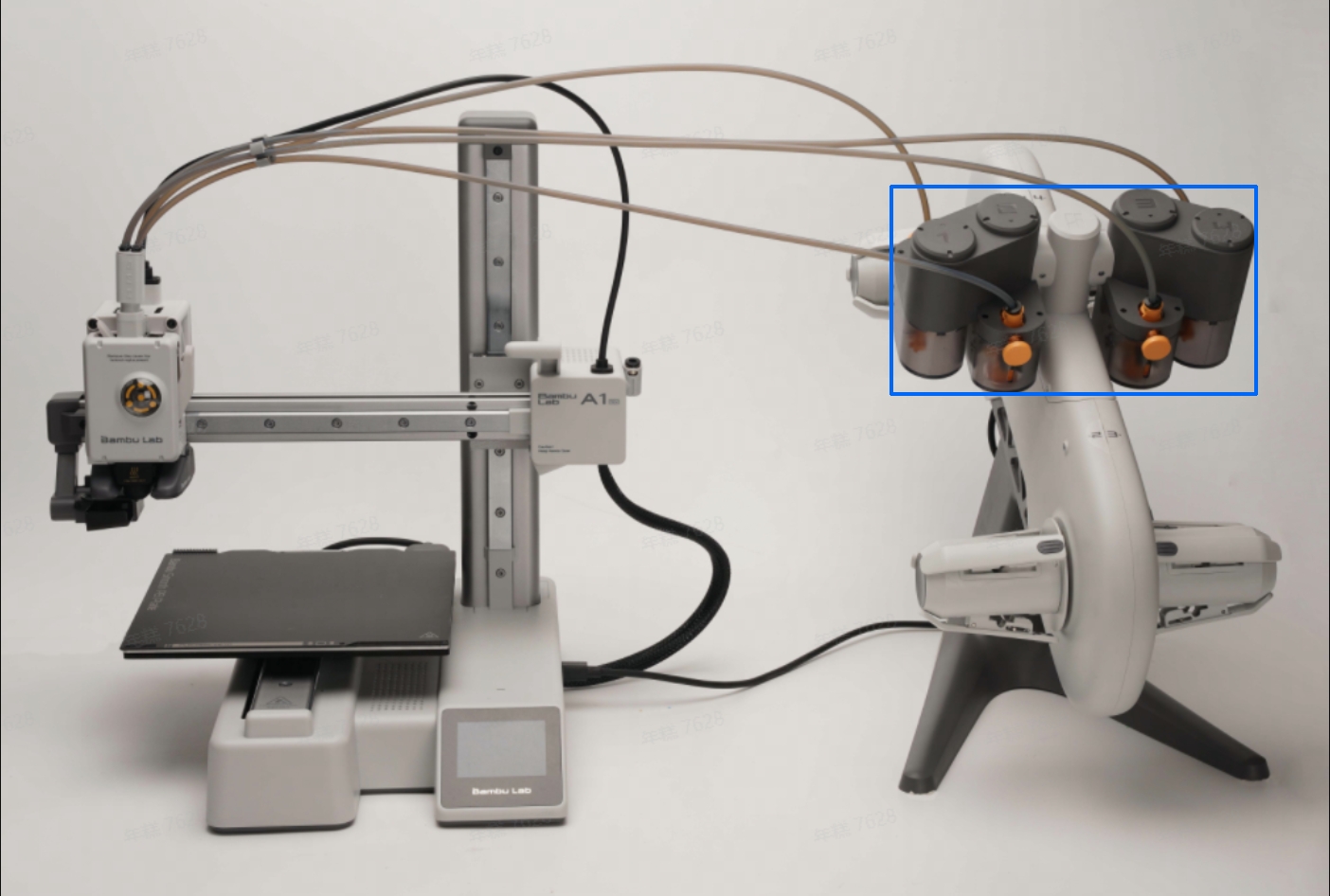

• Serie A1: Requiere el AMS Hub - A1 Series.

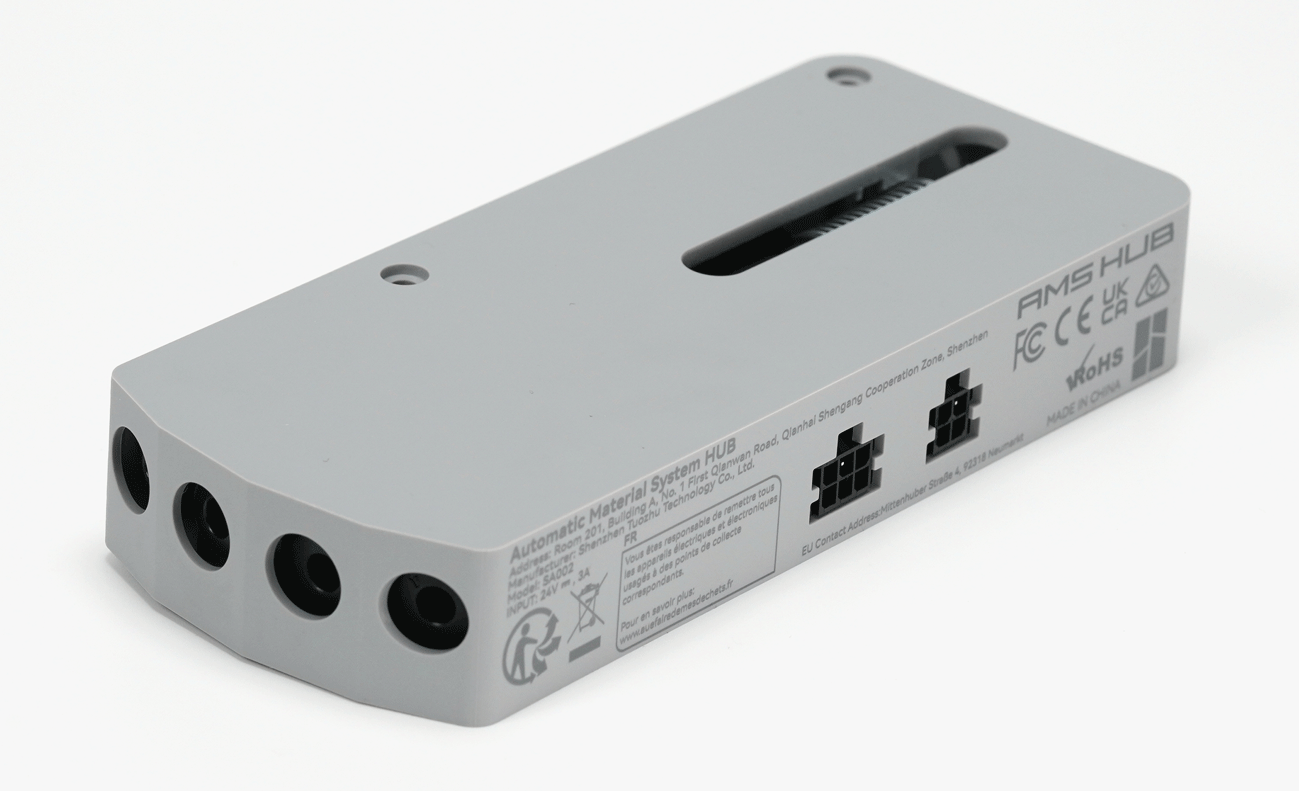

• Series X1/P1: Para una sola unidad usás el filament buffer estándar; para varias, el AMS Hub.
• P2S: Necesitás el filament buffer - P2S.

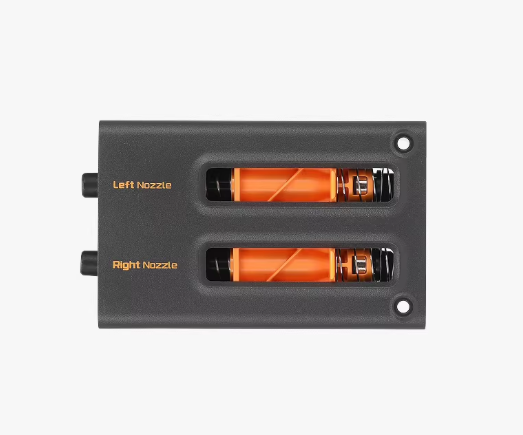

• Serie H2: El buffer ya viene integrado en la máquina.
• X2D: Requiere el filament buffer - X2D.

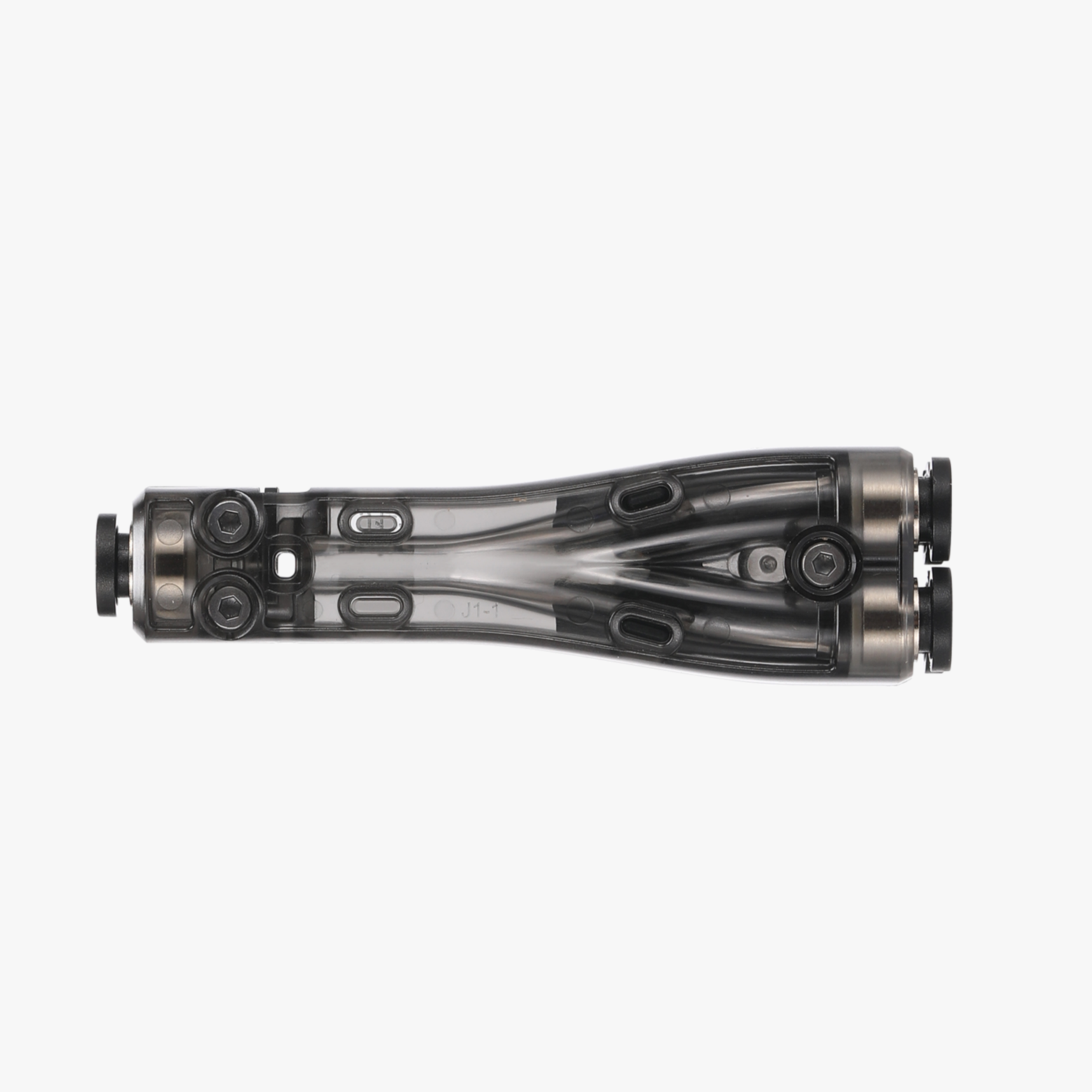

4-in-1 PTFE Adapter

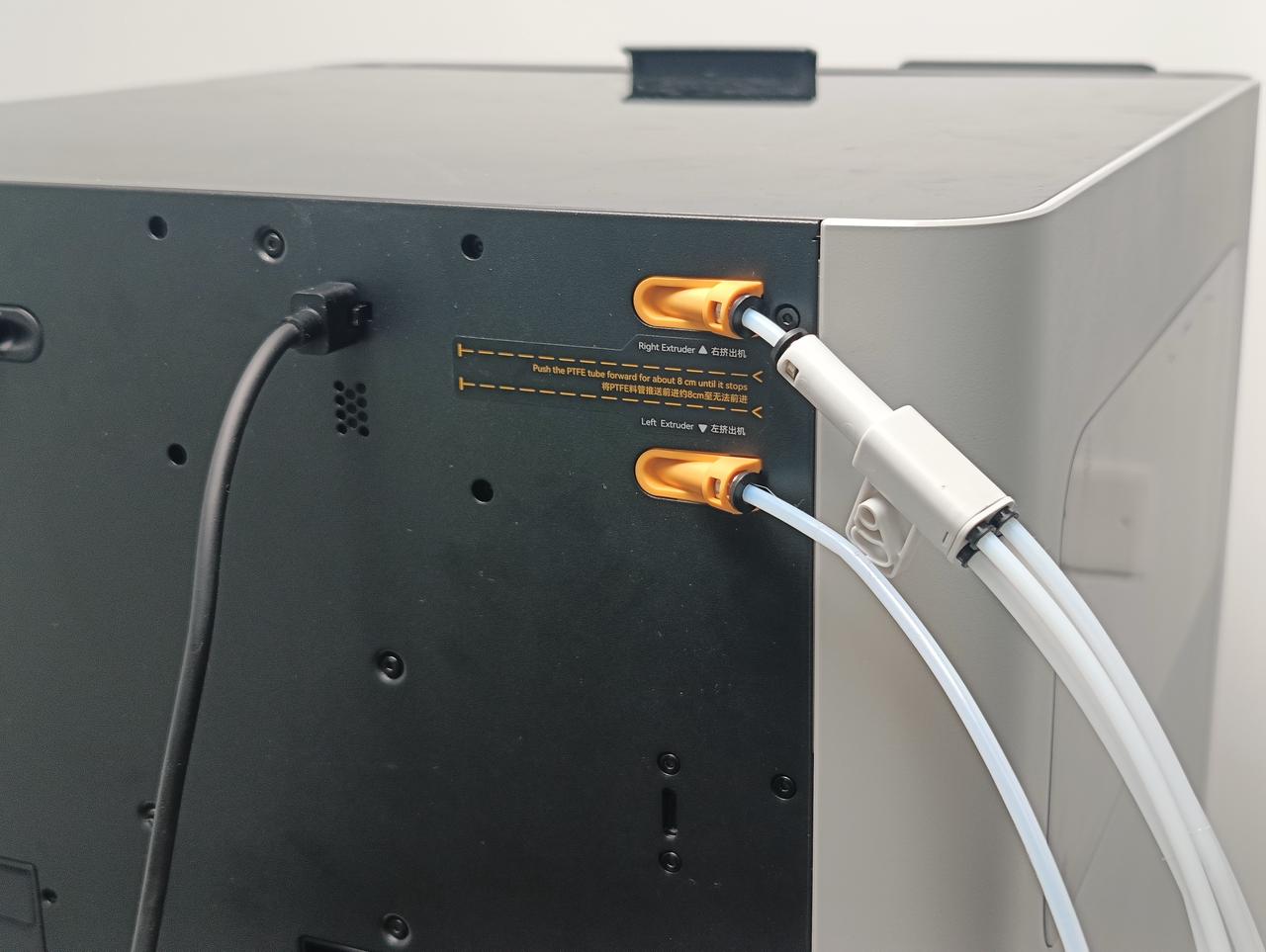

Es un accesorio clave para conectar varias AMS a la vez. Tiene una estructura de "cuatro entradas y una salida": conectás hasta cuatro tubos PTFE desde las unidades AMS (o bobinas externas) y una sola salida va hacia la impresora. Existen dos versiones: la estándar (usada en P2S y X2D) y la dedicada para la serie H2 (obligatoria para la H2C).

Guía de conexión para la serie H2

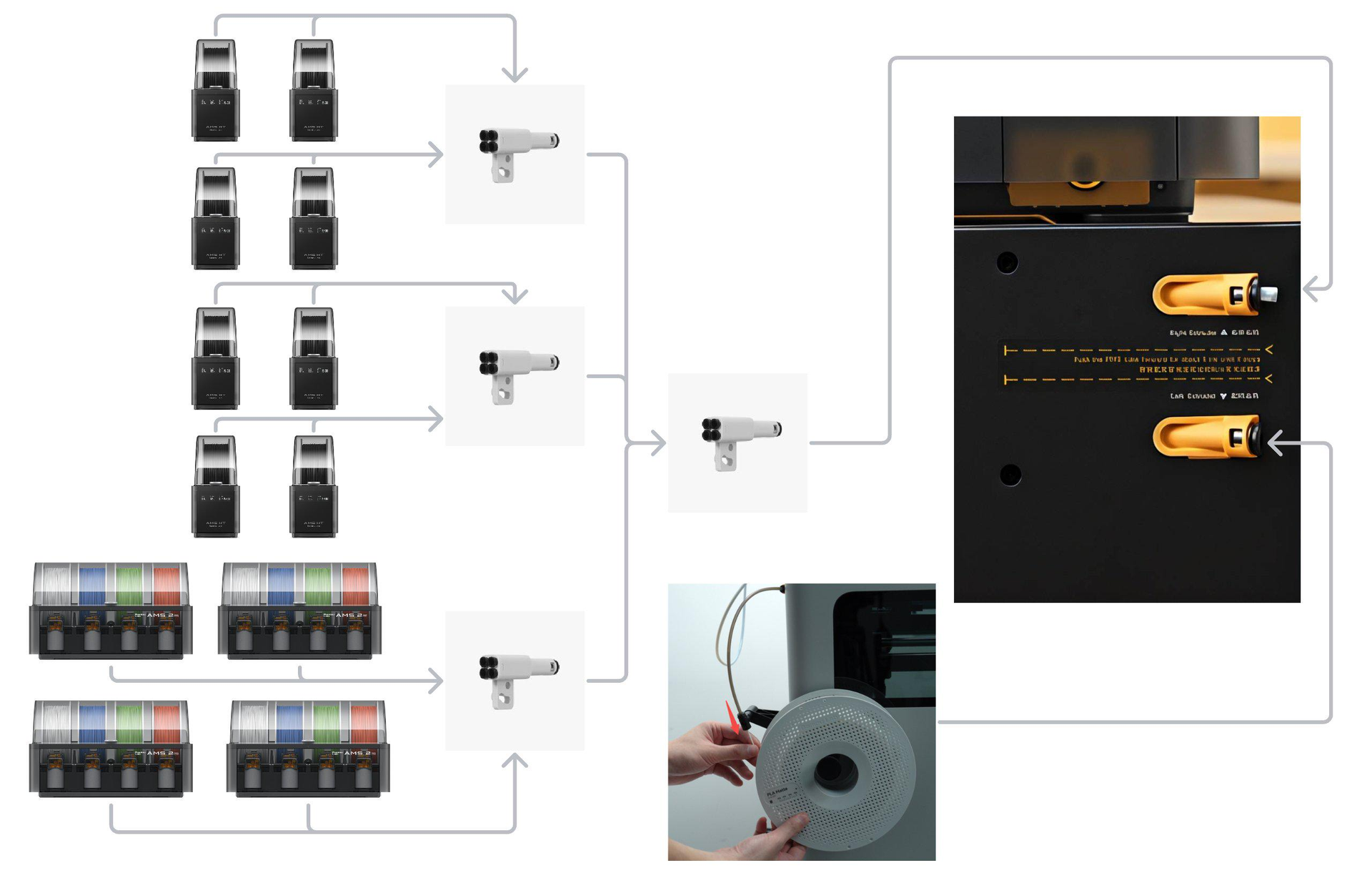

Estas impresoras soportan hasta 4 unidades AMS 2 Pro y 8 unidades AMS HT conectadas en simultáneo. Al ser modelos de doble nozzle (como la H2D o H2C), podés asignar todas las unidades a un solo nozzle y usar una bobina externa en el otro, permitiendo imprimir hasta con 25 colores. La H2S, al tener un solo nozzle, admite hasta 24 colores.

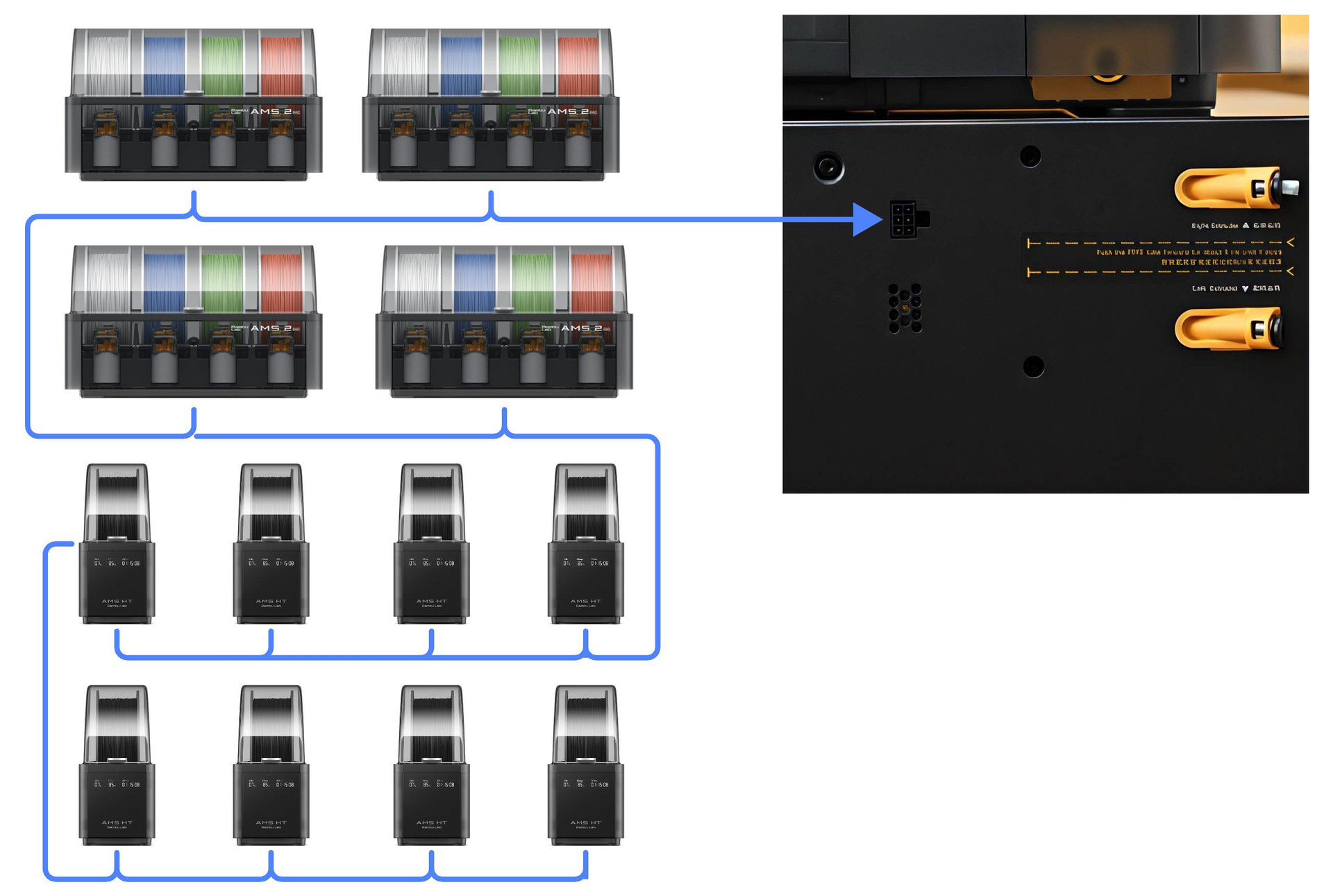

Para la alimentación y comunicación, vas a necesitar cables de 6 pines. Cada AMS tiene dos puertos atrás que te permiten conectarlas entre sí en cadena (daisy-chain). Al conectar una AMS 2 Pro o AMS HT, usá siempre el...
