Guía de instalación del ventilador de escape externo de la P2S

Esta guía detalla los pasos y las precauciones para instalar el kit de ventilador de escape externo en tu impresora P2S.

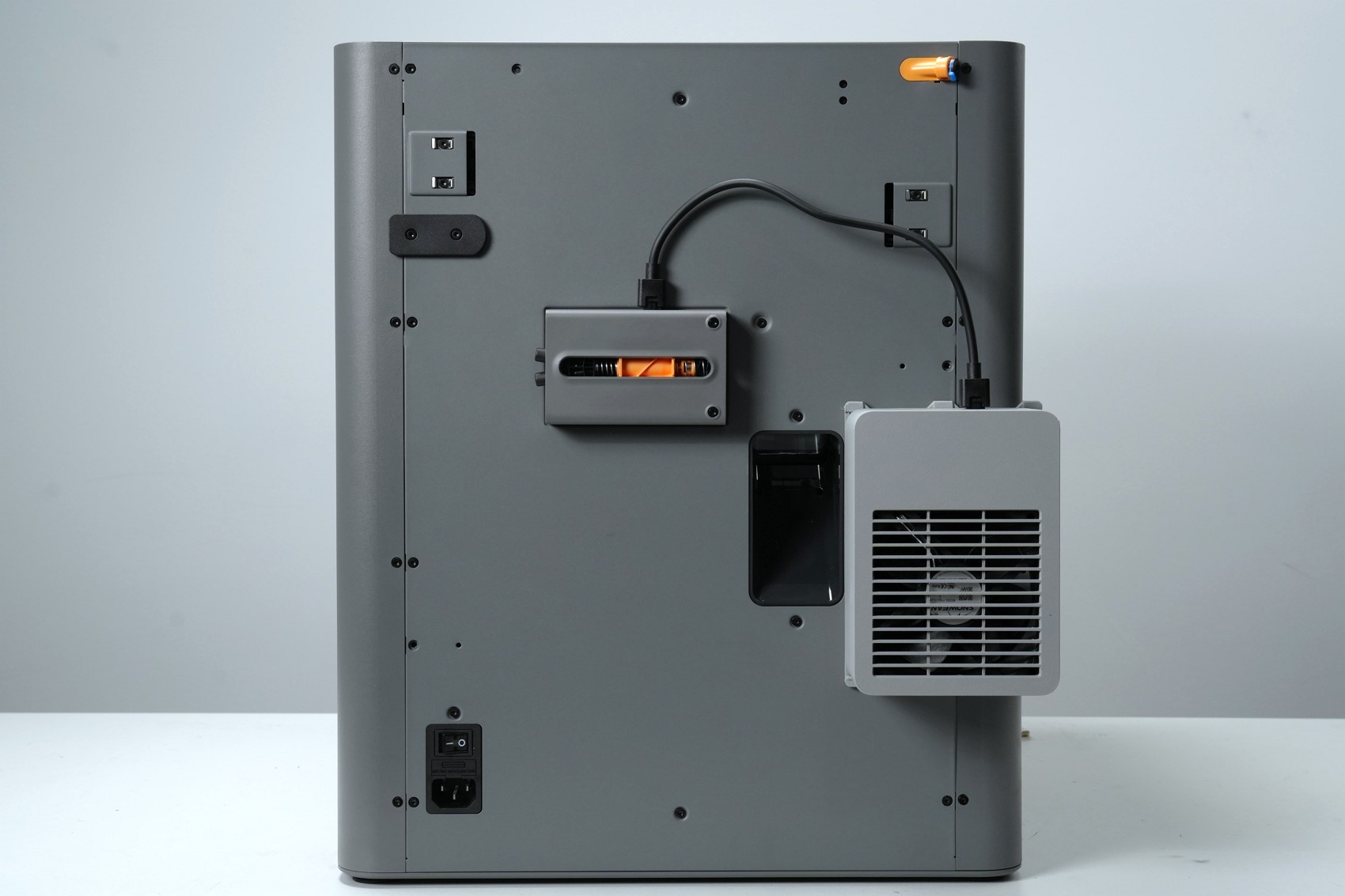

La impresora P2S viene de serie con un diseño de tratamiento de gases por circulación interna, apoyándose en un filtro de carbón activado interno para la purificación. Al instalar el kit de ventilador de escape externo, el equipo suma una función de escape activo, brindando una solución para usuarios con requisitos de ventilación estrictos. Para quienes cuentan con las condiciones adecuadas, este kit permite dirigir los gases de impresión directamente al exterior o a un área designada.

Una vez instalado, la impresora reconocerá automáticamente el kit de ventilador de escape externo, lo integrará al sistema de gestión de aire para un control unificado y desbloqueará la función de purificación automática tras la impresión. Para materiales de ingeniería que requieren impresión cerrada (como ABS y PA), simplemente activá la función "Purify Air After Printing" en los ajustes de la pantalla de la impresora. La P2S activará automáticamente el modo de escape al terminar de imprimir para descargar por completo el gas residual de la cámara.

Requisitos de software: Antes de la instalación oficial, completá las siguientes actualizaciones para asegurar la compatibilidad del dispositivo:

• El firmware de la impresora debe estar actualizado a la versión 01.01.01.00 o superior.
• Bambu Studio (versión de escritorio) debe estar actualizado a V2.4.1.80 o superior.
• Bambu Handy (versión móvil) debe estar actualizado a V3.11.0 o superior.

Descripción de los planes de instalación

Se ofrecen dos planes opcionales para el ventilador de escape externo de la P2S, adaptándose a las distintas necesidades del usuario:

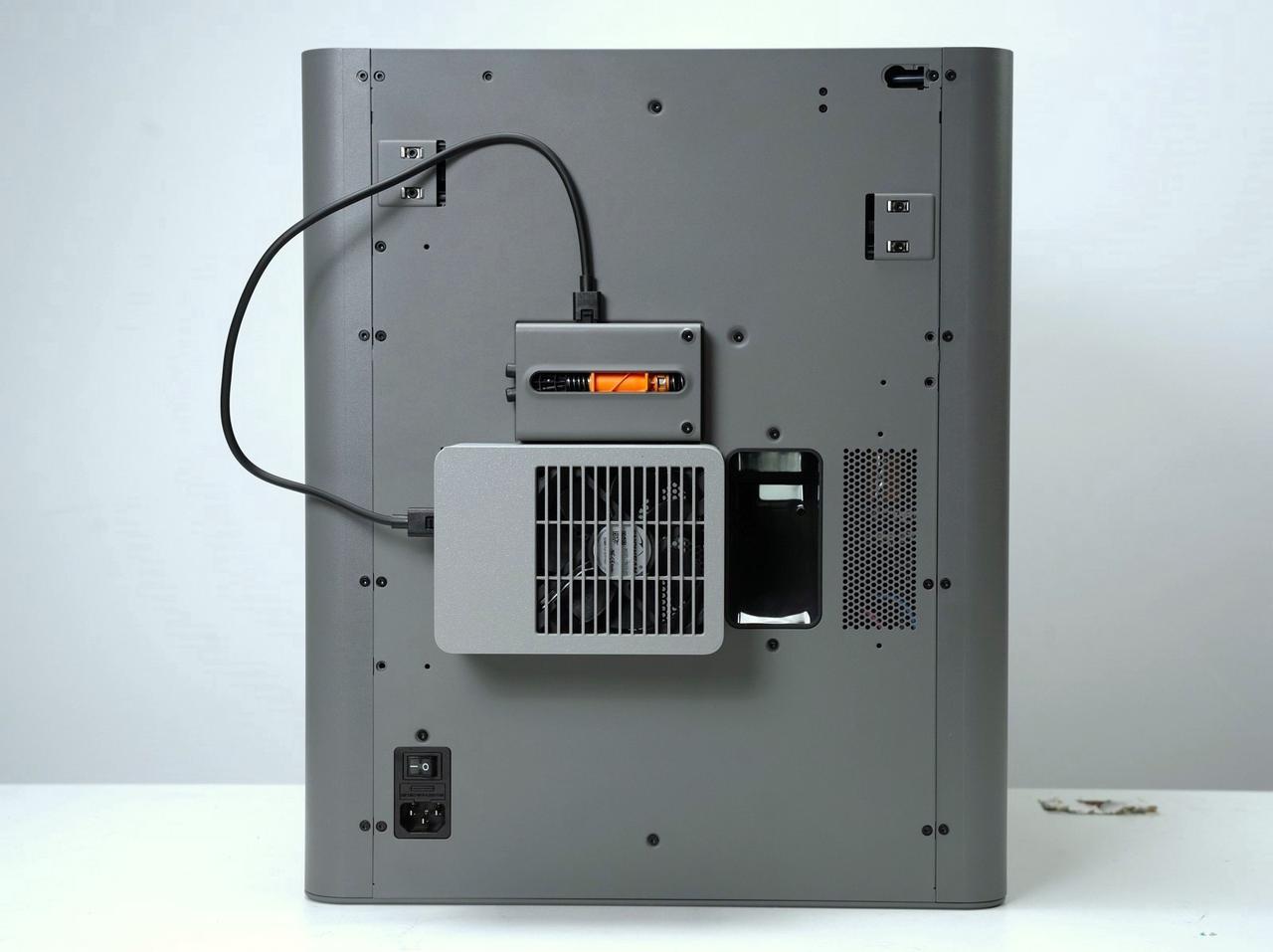

• Plan 1: Reemplazar por el panel trasero dedicado. El puerto de escape se ubica debajo del buffer, con un diseño de flujo de aire más razonable y una mayor eficiencia de escape.
• Plan 2: Reutilizar el panel trasero original de la impresora. El puerto de escape se sitúa a la derecha del conducto de purga. Las pruebas oficiales confirman que este plan cumple con las necesidades de escape normales para la impresión diaria.

Preparación previa a la instalación

Materiales y herramientas

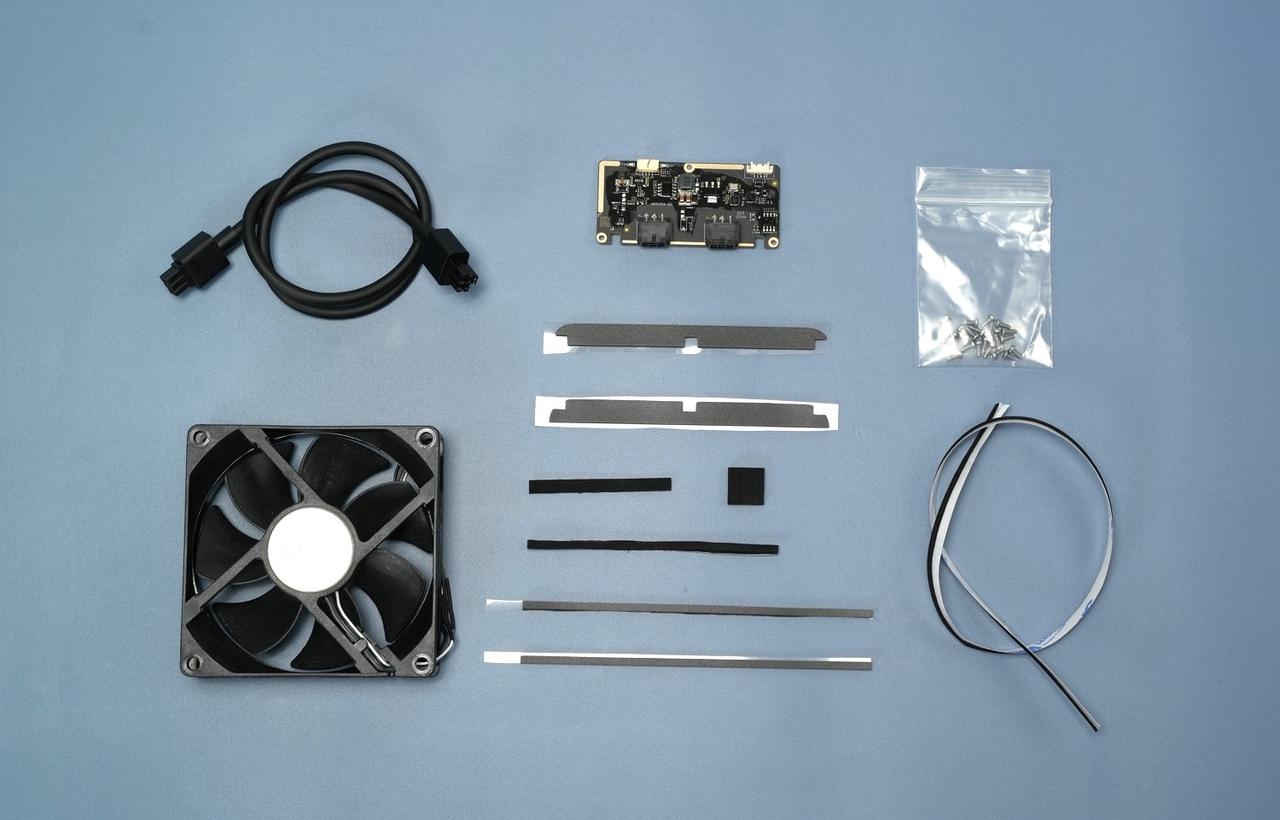

• Kit de ventilador de escape externo (Nota: el 6-PIN cable mide 300 mm).
• Destornillador H2.0 y destornillador H1.5.

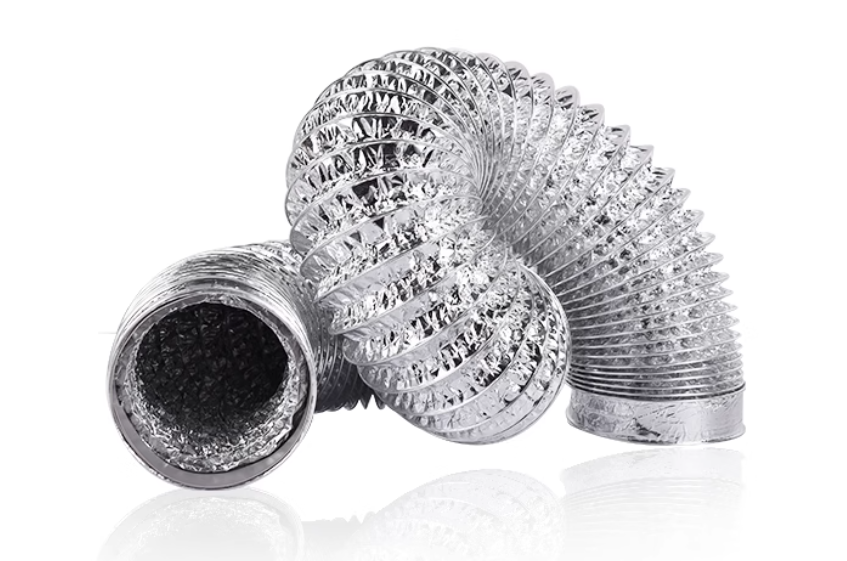

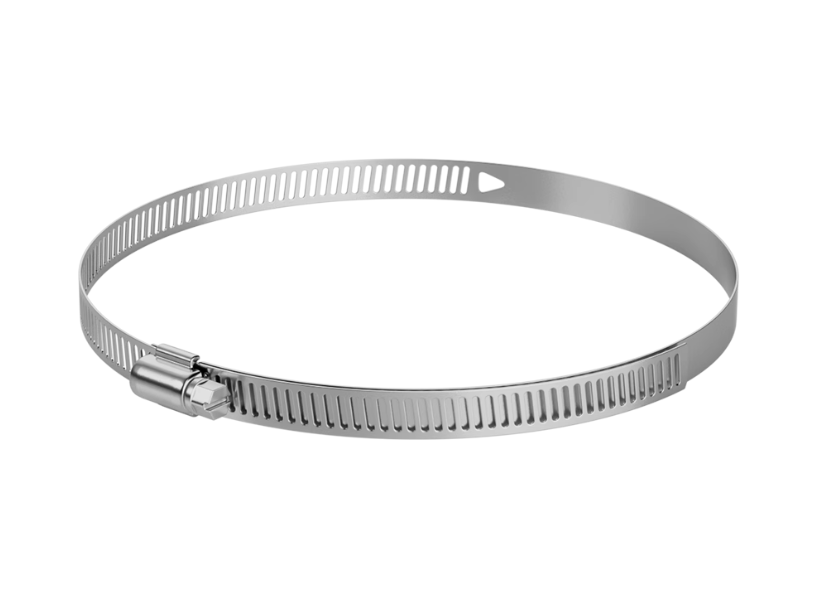

• Tubo de ventilación de 100 mm de diámetro exterior y abrazadera (opcional).

Nota: Si compraste la impresora P2S sola, tenés que adquirir un Filament Buffer adicional para usar este kit.

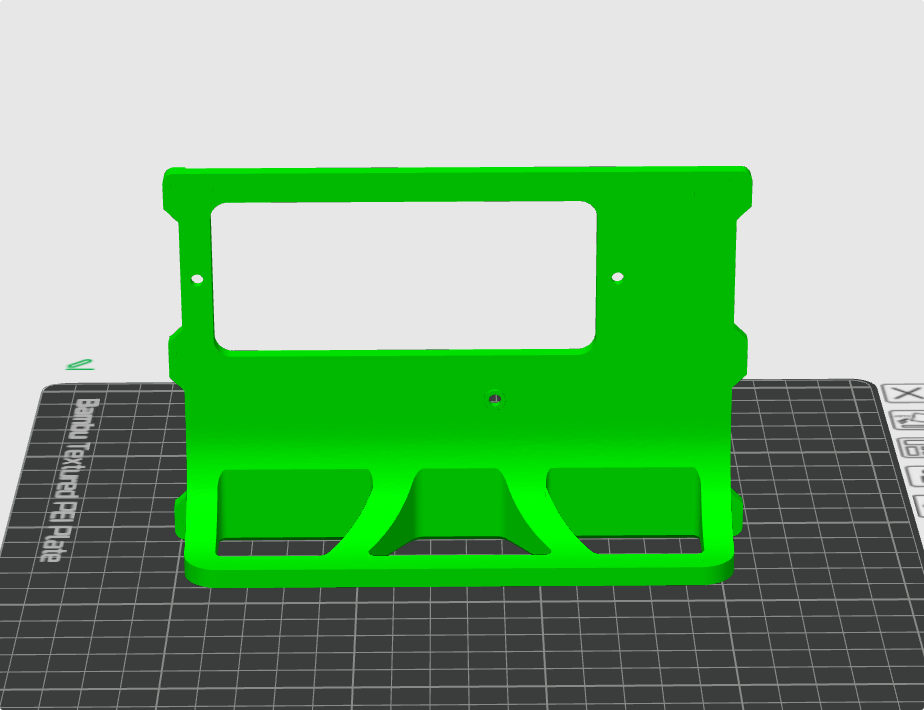

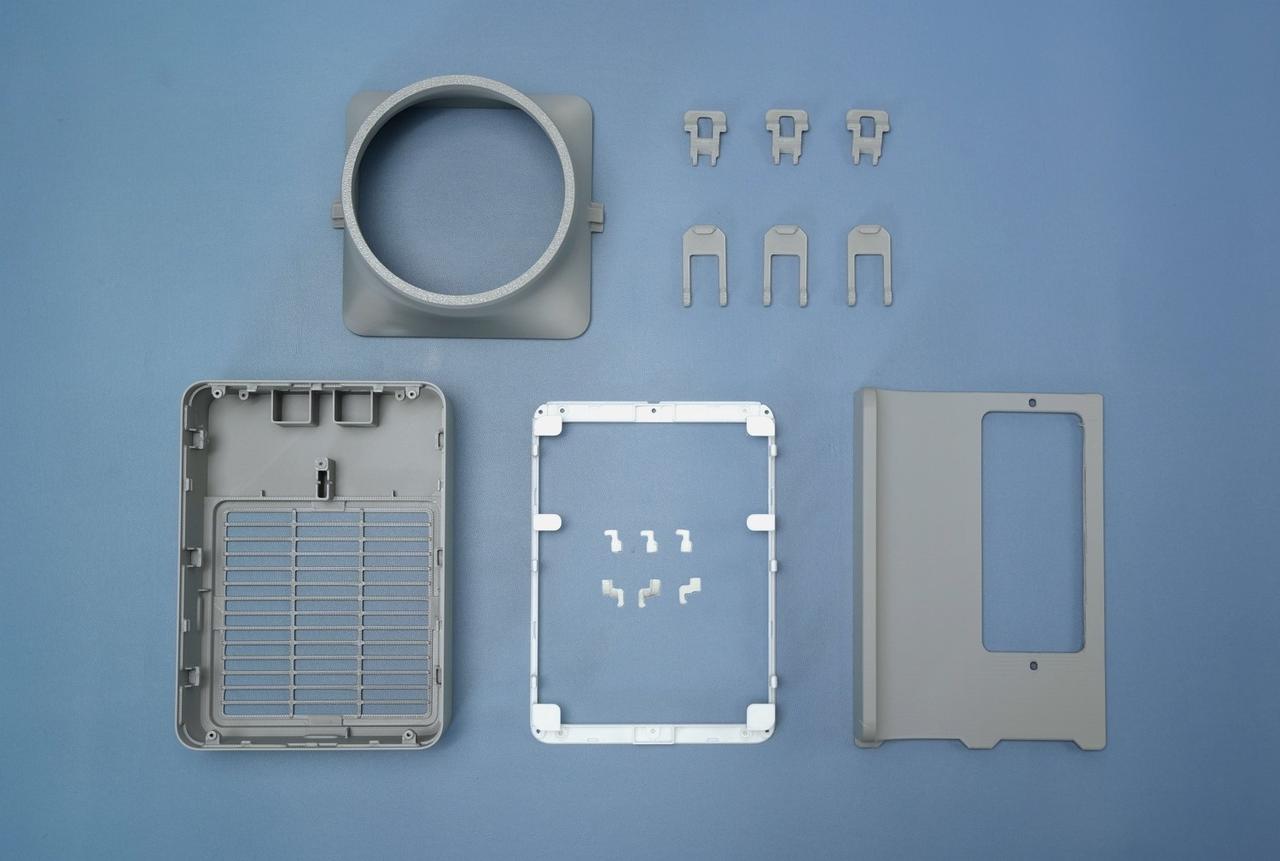

Piezas impresas en 3D necesarias

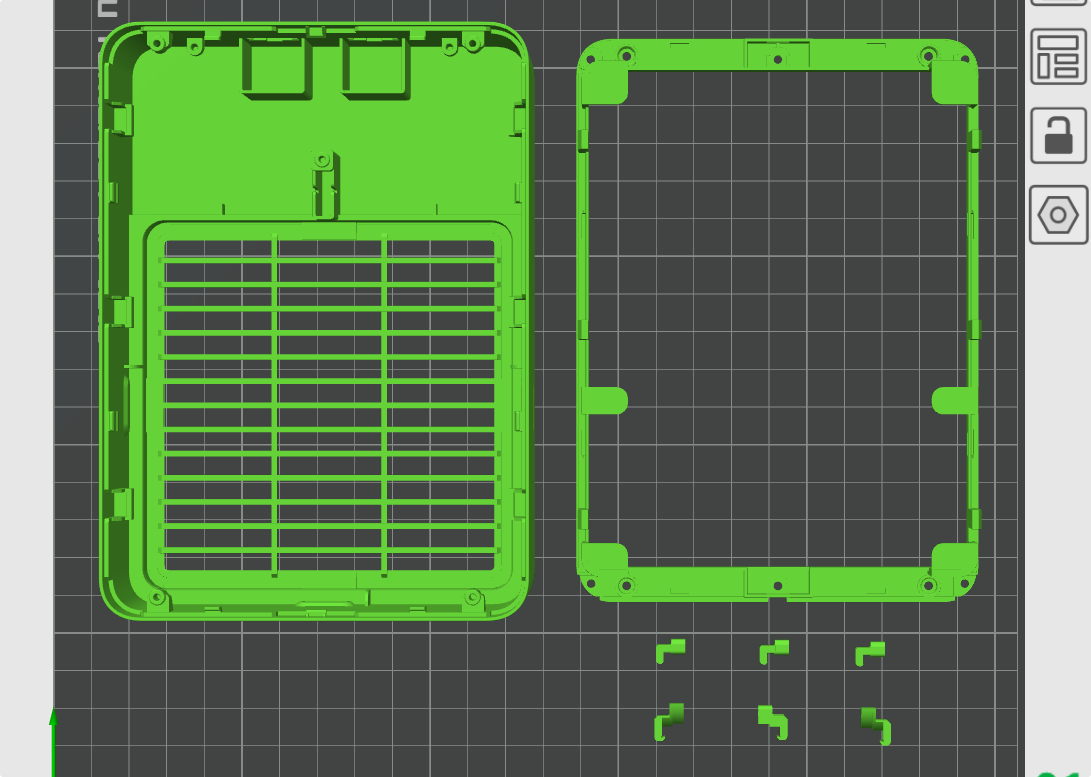

Se recomienda imprimir las siguientes piezas con materiales para alta temperatura como PETG, ABS o PC. Podés descargar el modelo del ventilador en Maker World.

Pasos de instalación

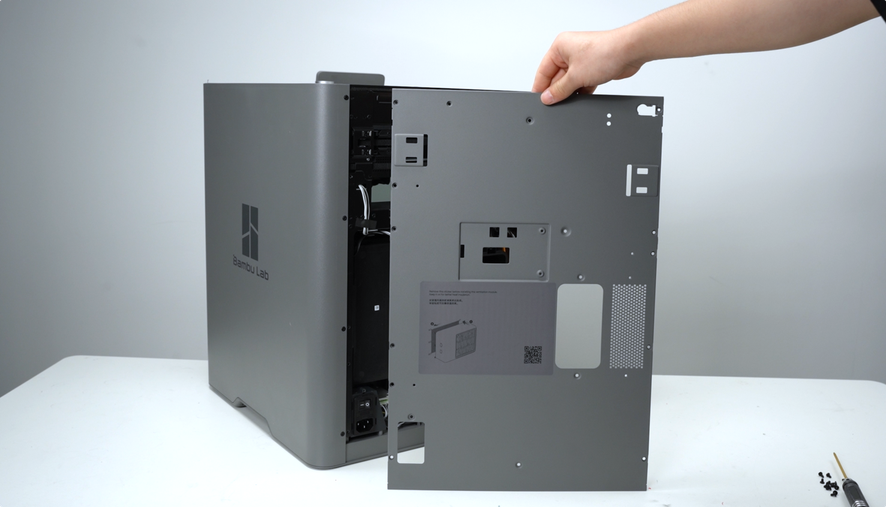

1. Reemplazá el panel trasero de la impresora (Opcional, para el Plan 1)

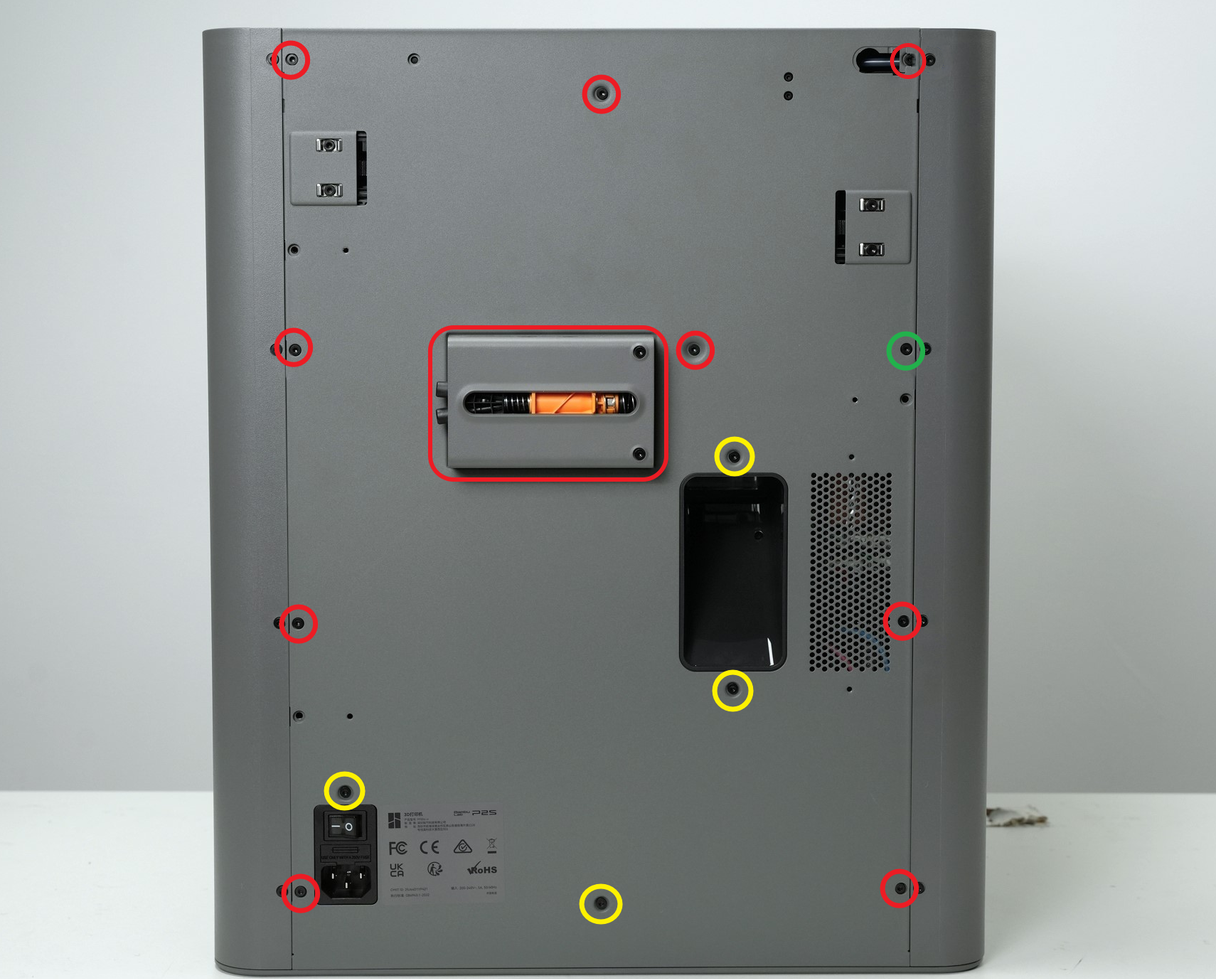

Si elegís el Plan 1, primero tenés que cambiar el panel trasero dedicado. Desarmá el buffer y después sacá los tornillos de fijación del panel (hay tres tipos en total; prestá atención para no mezclarlos durante el desarme y armado):

• Tornillos marcados en amarillo: BT3x6
• Tornillos marcados en rojo: ST3x4.5
• Tornillos marcados en verde: M3x4.5

Para ver el proceso detallado del reemplazo, consultá la guía en la Wiki: Guía de reemplazo del panel trasero de la P2S.

2. Armá el ventilador de escape externo

Usá tornillos BT2x5 para fijar las seis trabas en la tapa superior. Antes de empezar, ubicá cada traba junto a su ranura para evitar errores. Primero instalá las tres del lado derecho una por una, asegurándote de que encajen bien. Para las tres del lado izquierdo, calzalas todas juntas en las ranuras de la tapa y después ajustalas uniformemente con los tornillos BT2x5.

A continuación, pegá la espuma fina a lo largo de los tres lados de la tapa del ventilador, asegurándote de que quede bien firme contra el borde. Usá el tramo más corto de espuma para el lado restante.

Pegá los cuatro trozos chicos de espuma en la salida de aire para reducir el ruido. Al mismo tiempo, pegá una tira larga sobre el conector del 6-PIN cable (posición marcada en rojo en el diagrama) para mejorar el sellado del ventilador. Usá la espuma específica para los trozos de la salida de aire; es la misma que se usa para las esquinas del filtro de aire.

Prepará la carcasa, la placa de control, el ventilador y los tres tornillos. Antes de instalarlos, conectá el cable del ventilador a la placa y asegurate de que no esté flojo. Poné el ventilador y la placa en la carcasa y fijá la placa con tres tornillos BT2x5. Acomodá el excedente de cable en la ranura de la carcasa.

Importante: El ventilador tiene una orientación obligatoria: el lado sin etiqueta va hacia adentro y el lado con la etiqueta hacia el exterior de la impresora. No lo instales al revés.

Calzá la tapa superior armada en la carcasa. Alineá el lado con las trabas hacia afuera con el lado donde está el conector del 6-PIN cable. Verificá que los cuatro enganches laterales estén firmes. Usá un destornillador H1.5 para ajustar los cuatro tornillos traseros y, finalmente, pegá el círculo de espuma en la parte superior alineándolo bien con el borde.

3. Instalá en la impresora

Plan 1 (Panel trasero dedicado): Sacá el adhesivo del puerto de escape en el panel nuevo. Alineá el ventilador con las trabas del panel y empujalo hacia la izquierda para que calce. Conectá el 6-PIN cable al conector del buffer.

Plan 2 (Panel original): Colocá el adaptador impreso en la posición correspondiente del panel trasero original y fijalo con tres tornillos para que no se mueva. Ojo: uno de los tornillos del panel lateral derecho debe reemplazarse; los tres tornillos necesarios son M3x6 (incluidos en el kit). Alineá el ventilador con las ranuras del adaptador y empujalo suavemente hacia arriba hasta que trabe. Conectá el cable al buffer.

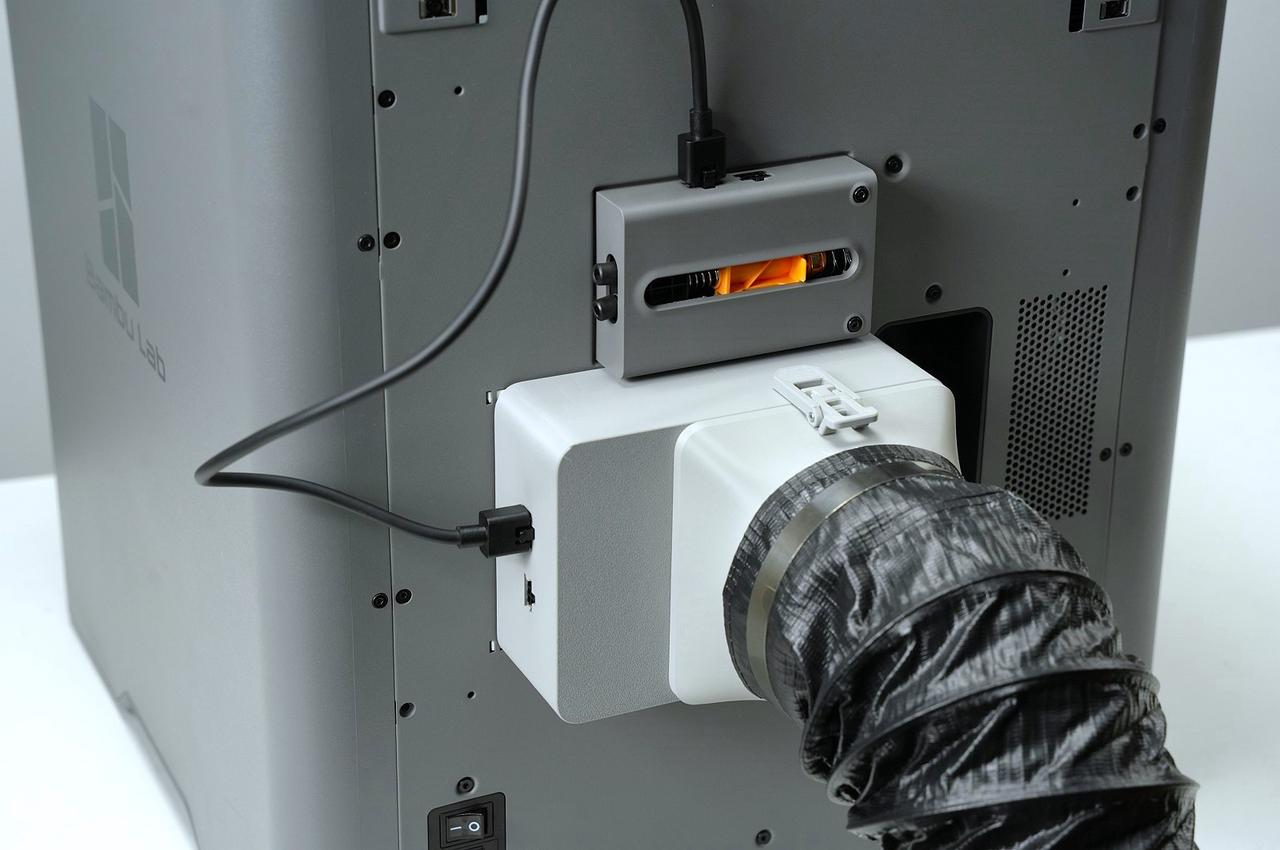

4. Conectá el tubo de escape externo (Opcional)

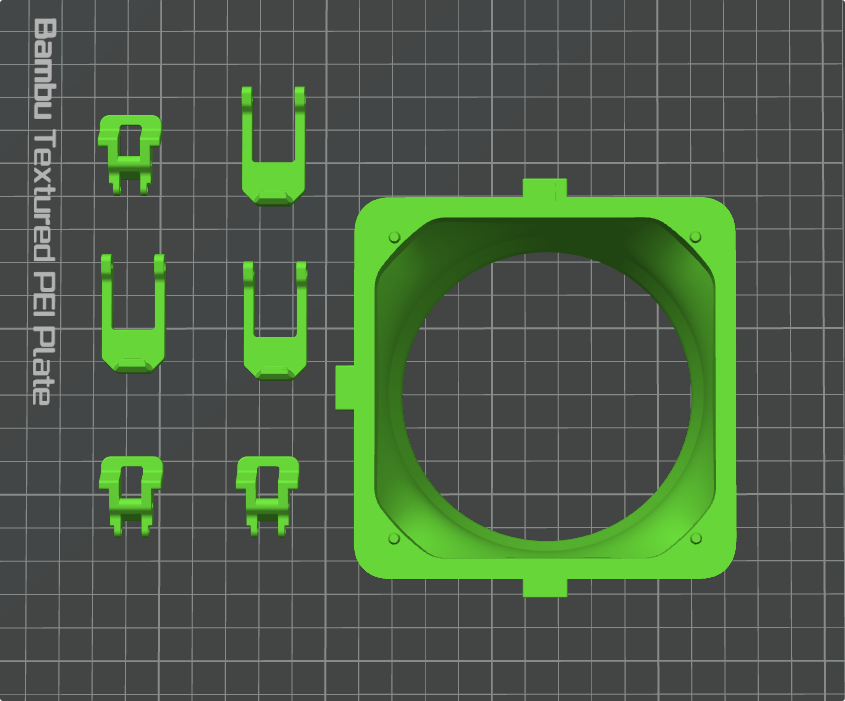

Si vas a usar un tubo, primero imprimí el conector y la traba. Armá la traba instalando la parte corta en el conector y ajustando los tornillos laterales. Estos tornillos actúan como ejes: no los aprietes demasiado o la traba no se va a mover bien. Insertá la parte larga, alineá los agujeros y poné los tornillos restantes. Verificá que todo se mueva sin trabarse. Deslizá el tubo sobre el conector y fijalo con los tres puntos de enganche.

Métodos de activación y control del ventilador

Activación automática

El ventilador cuenta con una lógica de control exclusiva según el material de impresión:

• Materiales de baja temperatura (PLA, TPU, PVA): Arranca automáticamente al 30% y sube la velocidad a medida que aumenta la temperatura de la cámara para mejorar la disipación de calor.
• Materiales de alta temperatura (ABS, PA): Se mantiene apagado por defecto para no enfriar el interior, y solo admite activación manual.

Además, podés marcar la opción "Purify Air After Printing - Exhaust" en la pantalla. Al terminar, el equipo activará el escape para limpiar los gases residuales.

Activación manual

• Desde la impresora: En el menú de ajuste, buscá el control del ventilador de escape externo y activalo a mano.
• Bambu Studio: Usá el módulo de control de ventiladores en la interfaz del dispositivo para activarlo.
• Bambu Handy: También podés controlarlo de forma remota desde la aplicación móvil.

Notas finales

Esperamos que esta guía te haya sido útil. Si no pudiste resolver el problema, abrí un ticket de soporte e incluí los logs recientes de tu impresora junto con fotos o detalles adicionales. Nuestro equipo técnico va a revisar tu caso para ayudarte. También podés visitar la IA de Bambu para respuestas instantáneas y guías operativas.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
