En este artículo te vamos a explicar en detalle las funciones y los principios de cada componente de la P2S para que sepas cómo labura tu máquina.
¿Cómo funciona la P2S?
La impresora 3D P2S usa filamento plástico para crear objetos tridimensionales capa por capa.
En la mayoría de los casos, la P2S puede imprimir modelos 3D en formato STL. Antes de darle a imprimir, tenés que procesar el archivo con un software de laminado o slicer. Por ejemplo, con Bambu Studio, el slicer divide el archivo STL en muchísimas capas y convierte cada una en instrucciones que la máquina entiende (gcode), las cuales controlan el camino y la velocidad de los ejes de la impresora.
Además, el slicer puede integrar un montón de parámetros de impresión en el código generado, como la temperatura del filamento, la velocidad de extrusión y los soportes para las partes más complicadas del modelo.
Sistema de movimiento CoreXY

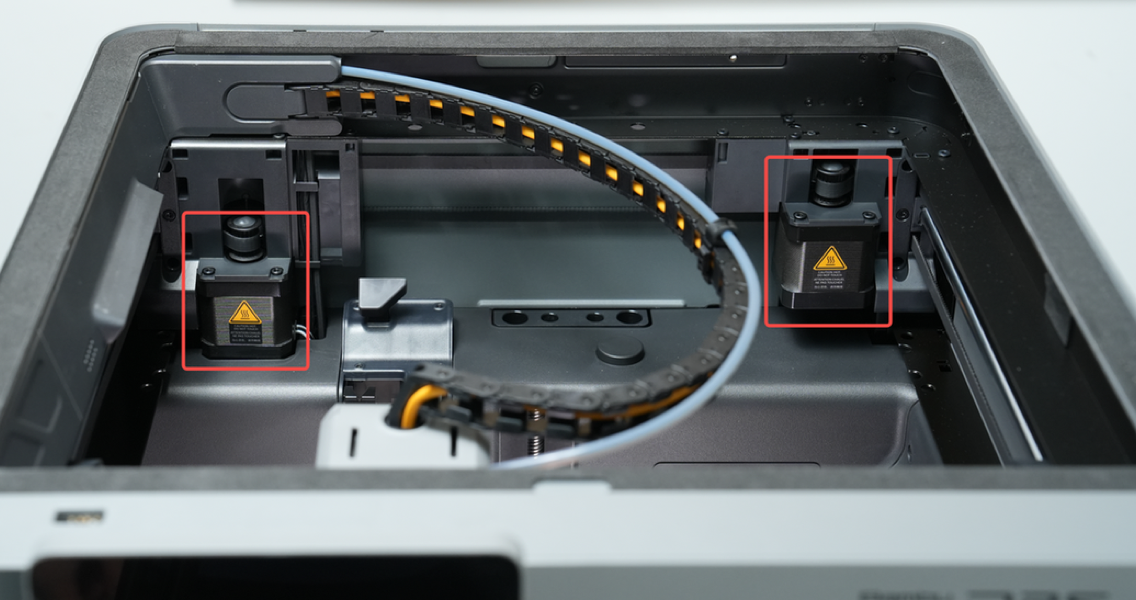

La Bambu Lab P2S está construida sobre una arquitectura CoreXY, que consiste en dos motores stepper y varias poleas locas (idlers). Cada motor stepper está conectado al cabezal (toolhead) mediante una correa específica. La transmisión coordinada entre los motores y las correas permite que el cabezal se mueva y se posicione con una precisión bárbara.
Principio de funcionamiento
En un sistema CoreXY, el Motor A y el Motor B controlan de forma independiente dos bucles de correa. Como podés ver abajo, cuando el Motor B (el de la izquierda) funciona solo, acciona únicamente la correa izquierda del eje Y, haciendo que el cabezal se mueva en diagonal a 45°.
De la misma forma, cuando el Motor A (el de la derecha) funciona solo, acciona la correa derecha del eje Y, moviendo el cabezal en diagonal hacia el otro lado (también a 45°).
Este diseño reduce un montón el peso de las partes móviles, lo que permite movimientos más rápidos y suaves, mejorando la calidad y la eficiencia de tus impresiones.

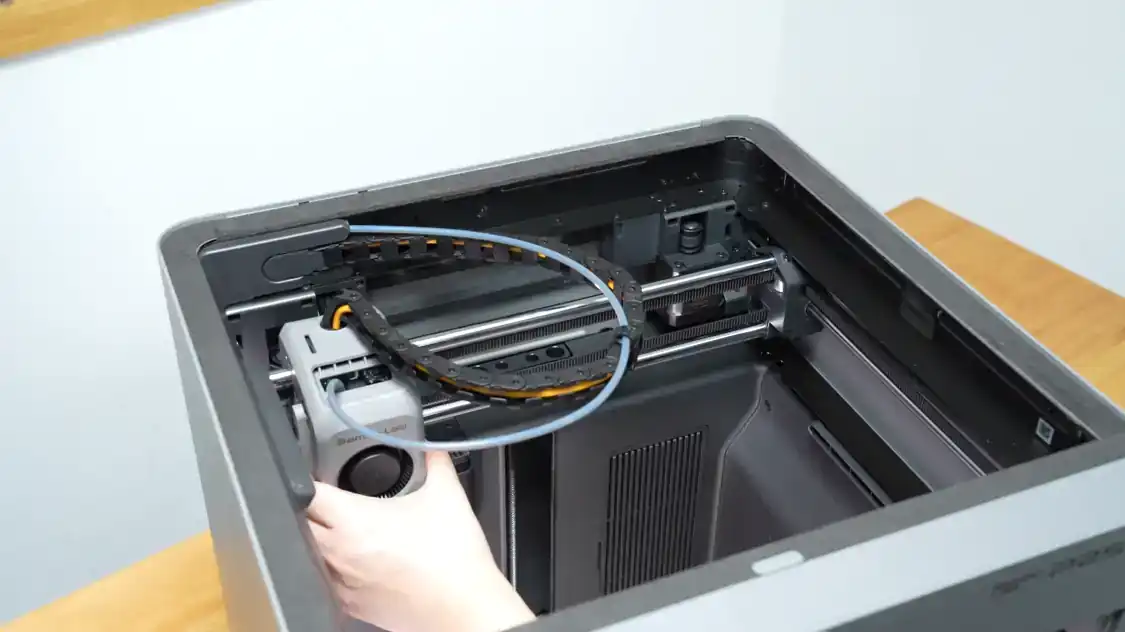

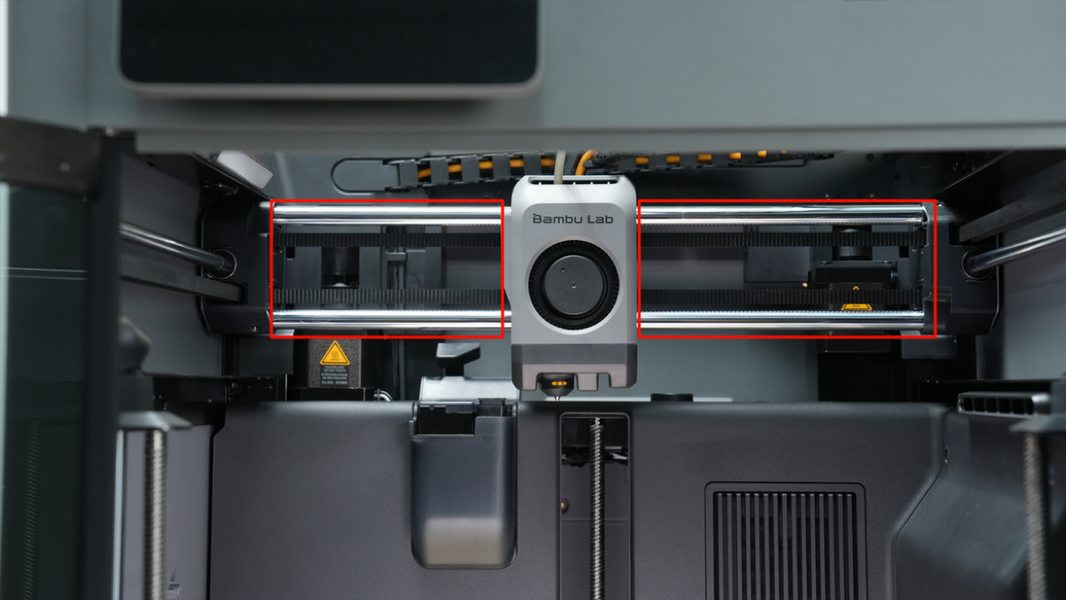

Eje X

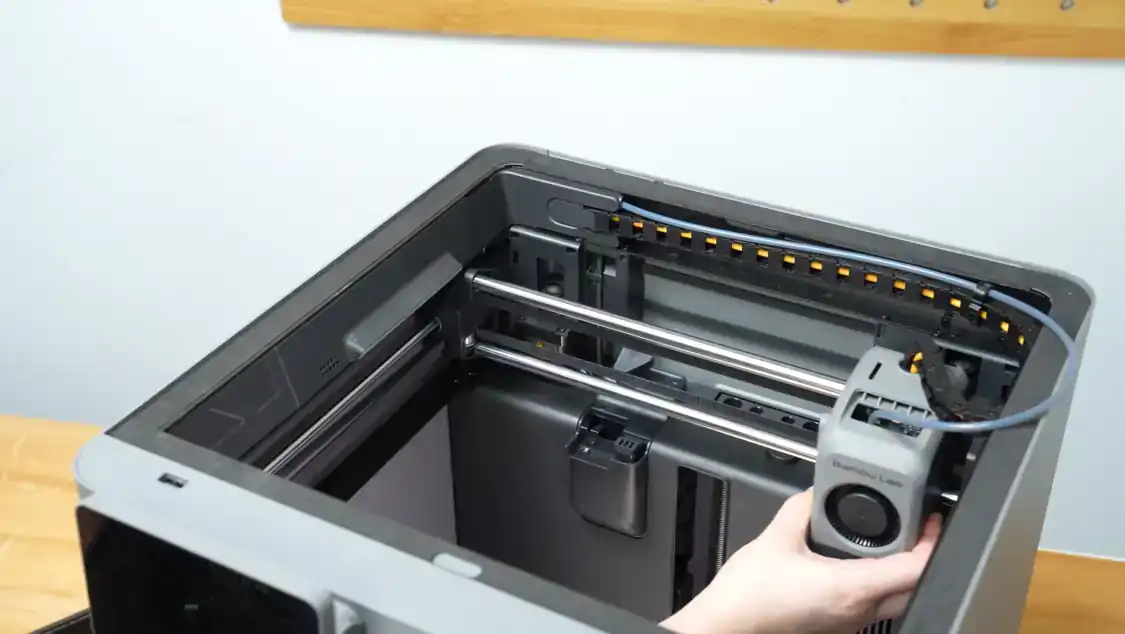

El eje X controla el movimiento de izquierda a derecha del cabezal. A diferencia del diseño de varillas de carbono usado en las series X1/P1, la P2S usa varillas de acero huecas pulidas y transmisión por correa. La superficie lisa facilita la limpieza y hace que el mantenimiento de rutina sea mucho más tranqui. El movimiento de este eje lo impulsan ambos motores stepper A y B.
Eje Y

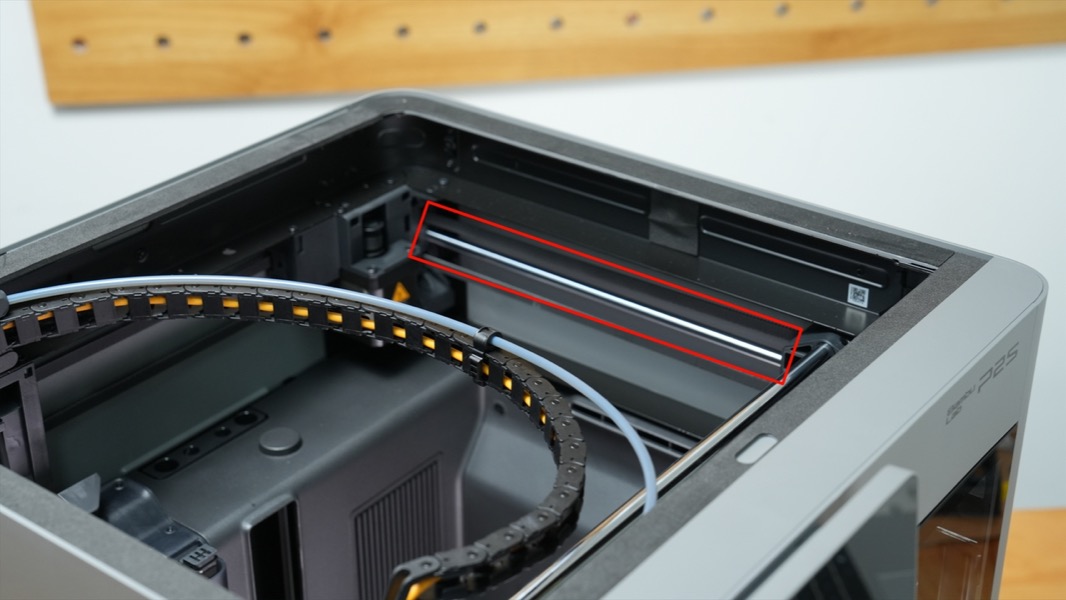

El eje Y controla el movimiento de adelante hacia atrás. El cabezal y el eje X se mueven como un solo conjunto a lo largo de las varillas del eje Y ubicadas a ambos lados del marco de la impresora. Este movimiento también depende de los Motores A y B.

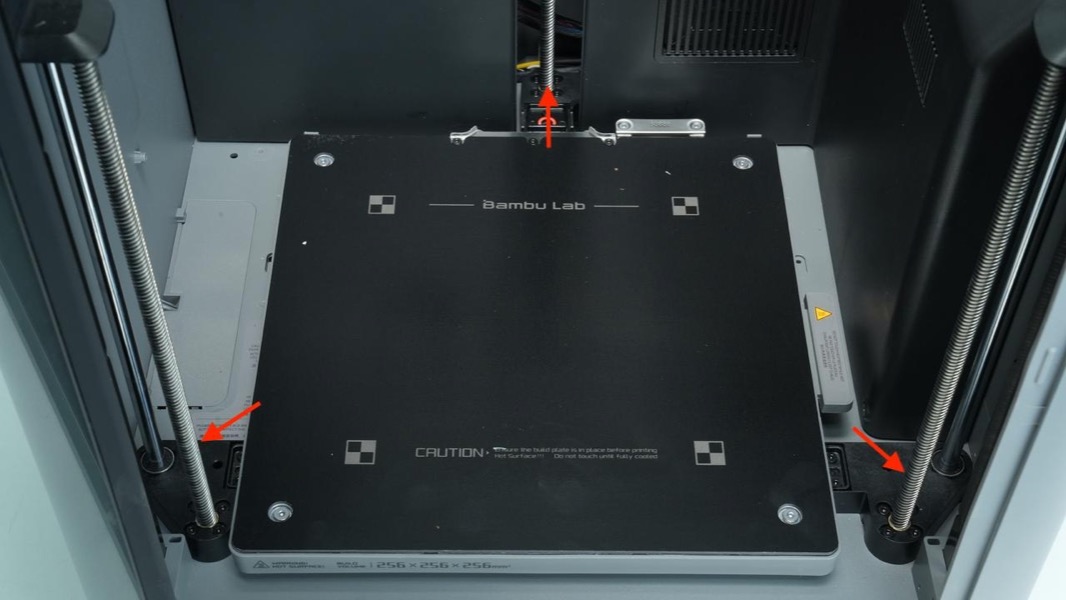

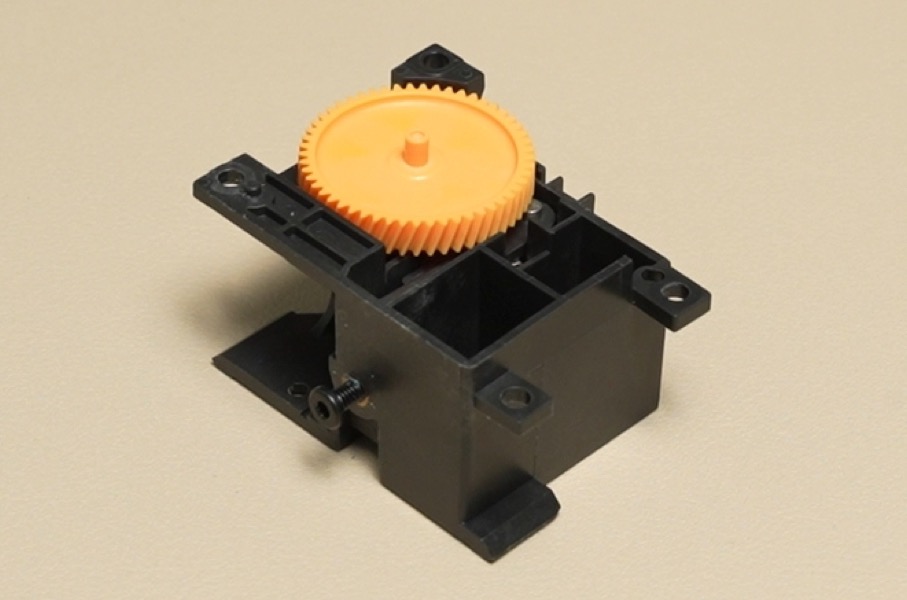

Eje Z

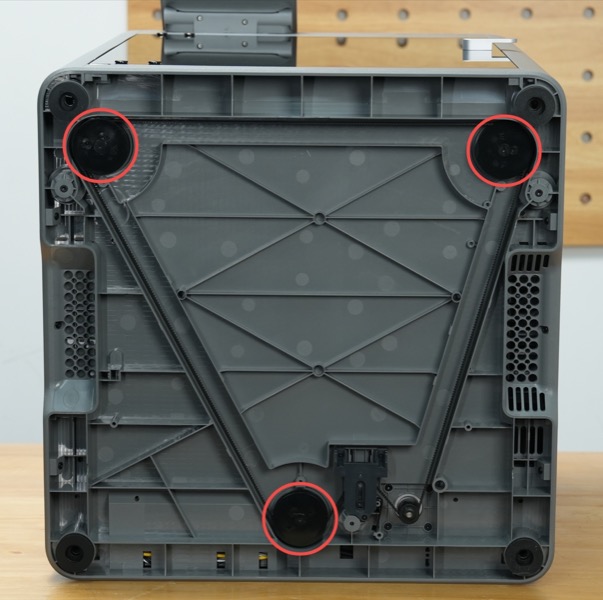

El eje Z consiste en lead screw y varillas lineales, posicionadas en la parte delantera izquierda, delantera derecha y centro-trasera de la cama caliente. Los tres lead screw están vinculados a un solo motor stepper de Z por una correa, asegurando una rotación sincronizada y la elevación de la cama. Las varillas guía proporcionan un posicionamiento exacto, evitando cualquier bamboleo y manteniendo la cama bien estable.
Cabezal (Toolhead)
El cabezal es uno de los componentes más críticos de la impresora. Calienta, derrite y extruye el filamento con precisión, depositándolo capa por capa para formar el modelo. Está formado por varias partes clave:

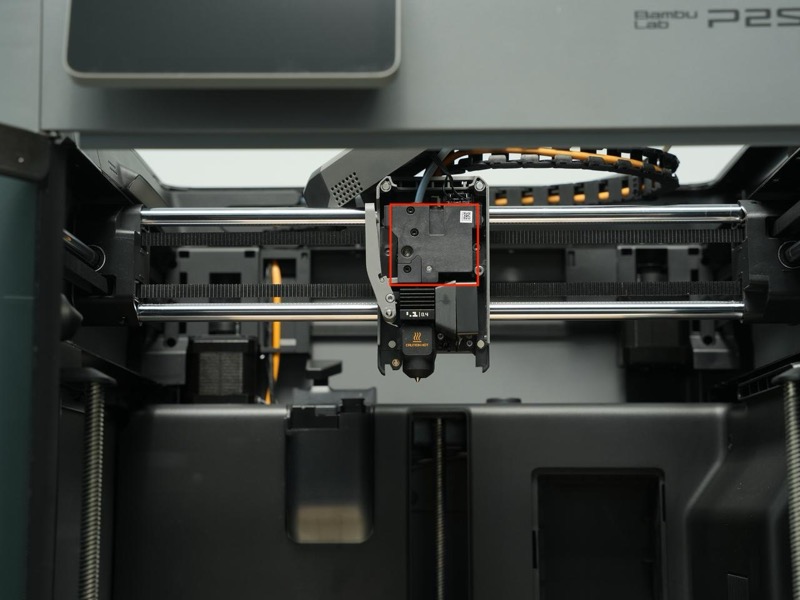

Extruder
El extruder agarra y empuja el filamento hacia el hotend, donde se derrite y se extruye por el nozzle. Una extrusión y retracción precisas son fundamentales para la exactitud de las medidas y la calidad de la superficie.
- Conjunto de engranajes: Engranajes de acero endurecido que empujan el filamento con precisión bajo el control del motor stepper.

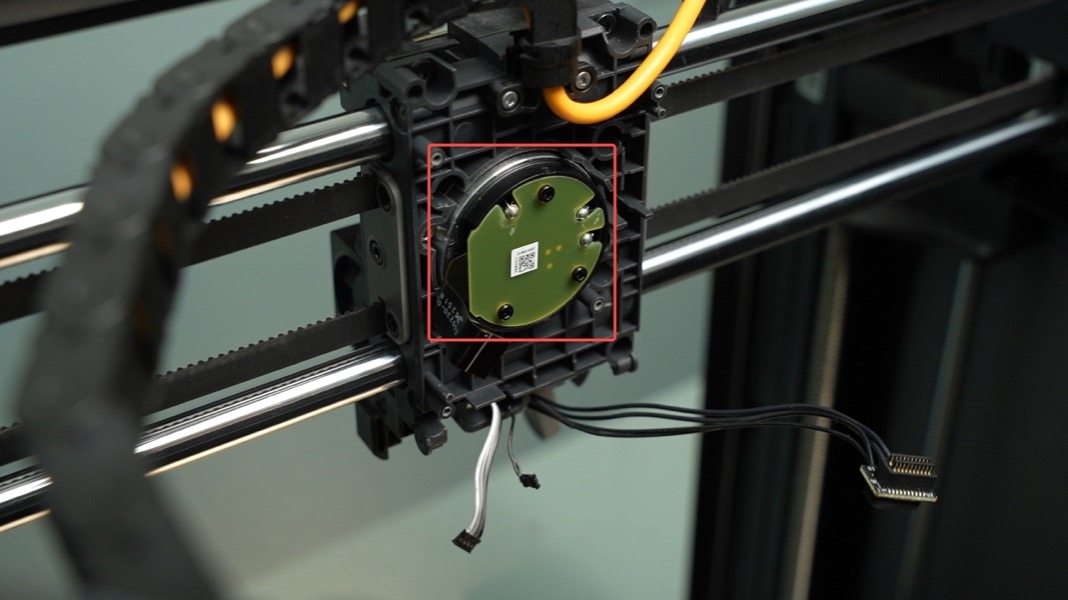

- Motor del extruder: Un motor sincrónico de imanes permanentes de alta precisión (desarrollado por Bambu Lab) que mueve los engranajes y monitorea los cambios de resistencia. Soporta la detección de enredos de filamento, asegurando un funcionamiento fluido.

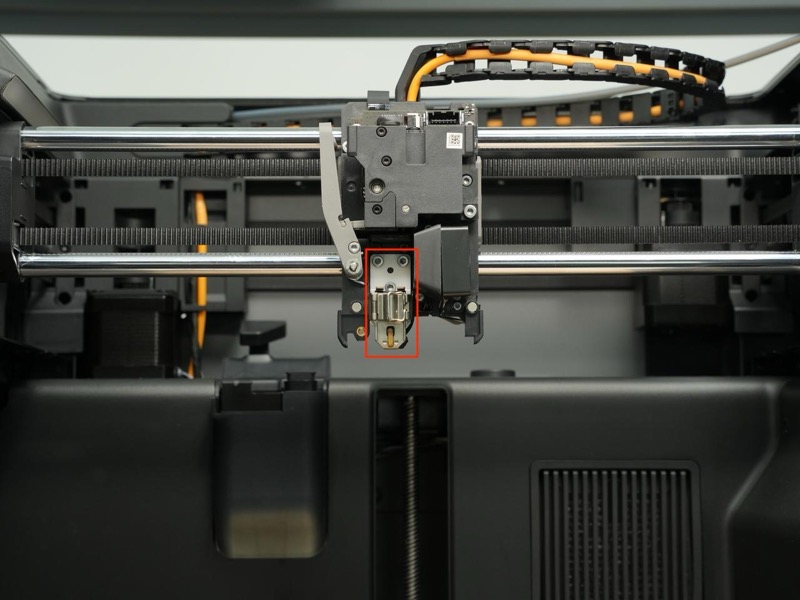

Conjunto del Hotend
El hotend calienta el filamento a la temperatura objetivo y lo deposita en capas finitas. Incluye:

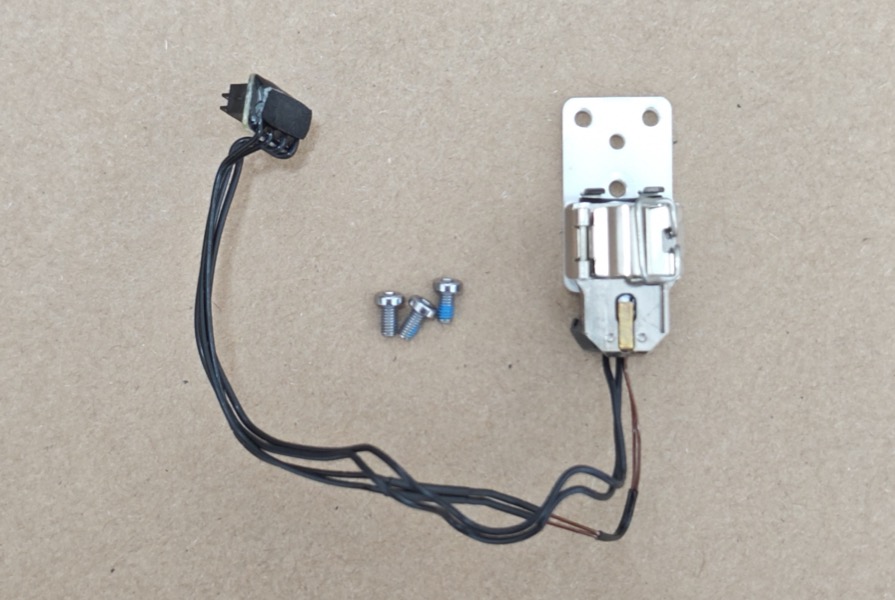

- Módulo de calentamiento: Compuesto por un calentador, un sensor de temperatura NTC y un pestillo de liberación rápida. Llega hasta los 300 °C y podés cambiarlo sin usar herramientas.
- Hotend: Integra el nozzle, el heat break y el heatsink. Acá es donde el filamento se derrite para ser extruido.
- Sección fría: El heatsink y el heat break mantienen la temperatura baja arriba del hotend, evitando el "heat creep" y los atascos.
- Sección caliente: Derrite el filamento antes de que salga por el nozzle.
- Funda de silicona: Cubre el nozzle para mantener el calor, estabilizar la temperatura y evitar que se pegue plástico. Tiene tres marcas amarillas para que la IA detecte si está bien puesta. Si no está, el sistema te va a pedir que la instales.
Filament Cutter
Hay una palanca del filament cutter montada a la izquierda del cabezal que se usa para el corte y la detección del filamento. Cuando la activa el tope, la cuchilla corta el filamento, lo que permite los cambios automáticos asistidos por el AMS. Un imán y un sensor Hall confirman que la palanca volvió bien a su posición.
Ventilador de pieza
Un ventilador centrífugo 5815 personalizado tira aire frío sobre el área del nozzle para un enfriamiento rápido, mejorando la calidad cuando imprimís a altas velocidades.
Ventilador del Hotend
Un ventilador dedicado al heatsink para mantener estable la temperatura del hotend y evitar atascos.
Tope del Filament Cutter
A la izquierda de la P2S hay un tope plegable que activa el cortador del cabezal. El tope cambia de posición automáticamente según el movimiento del eje X. Durante la impresión tiene dos estados: posición cero (se retrae para no molestar) y posición de trabajo (sale afuera para que la palanca lo presione).
Advertencia: No le hagas fuerza al tope cuando esté afuera porque podés romper el mecanismo interno.
Purge Wiper
Está atrás a la izquierda y se conecta al conducto de desechos (excess chute). Sirve para limpiar el nozzle antes de imprimir y para tirar los restos de plástico durante la purga. Acordate que la almohadilla de silicona es un consumible; si está dañada, el nozzle no va a quedar limpio y te puede arruinar la impresión.
Cama caliente (Heatbed)
Se usa para calentar la superficie de impresión y que las piezas se peguen mejor. La P2S ajusta la temperatura automáticamente según el material (hasta 110°C). Por ejemplo, para PLA se usa entre 35–45°C, pero para ABS o PC necesitás entre 100–110°C para evitar el warping.
Build Plate
La P2S viene de fábrica con una PEI plate texturizada, que va joya para la mayoría de los laburos. Se pega magnéticamente a la cama y, una vez que se enfría, las piezas salen facilísimo.
Sistema de flujo de aire adaptativo
Consiste en un ventilador auxiliar y un filtro de aire. Puede cambiar entre enfriamiento con aire externo o recirculación interna según lo que estés imprimiendo.
- Unidad de conmutación: Es la primera en la industria. Si imprimís PLA, mete aire fresco de afuera para que no se te tape el hotend. Con materiales de alta temperatura, se cierra para mantener el calorcito adentro.
- Filtro de aire: Purifica el aire aspirado, reduciendo olores y partículas. Es más grande y eficiente que el de la serie P1.
Tensor de correas
Está en la parte de atrás y sirve para ajustar la tensión de las correas. La impresora tiene un monitor que te avisa si la tensión se sale del rango recomendado para que la calidad de impresión sea siempre óptima.
Filament Buffer
Se encarga de mandar el filamento al bowden tube y ajustar la velocidad, además de detectar si se enredó. La versión "standalone" no lo trae, pero lo podés comprar aparte. Gracias a su diseño en Y, podés pasar del AMS a un carrete externo sin andar desenchufando tubos.
Componentes electrónicos
La P2S tiene dos placas principales: la AP (lógica, con CPU quad-core para la interfaz, la IA y la conexión con Bambu Studio) y la MC (control de movimiento para los motores y temperaturas).
También cuenta con un puerto USB-A para imprimir offline o guardar videos time-lapse, y una pantalla táctil de 5 pulgadas con una interfaz de segunda generación que es una seda.
La P2S está equipada con una cámara live-view que sup...
