Acá tenés las respuestas a las dudas más comunes sobre la SPARKX i7. En esta guía vas a encontrar información detallada sobre el desempaquetado, la configuración correcta de los componentes y los requerimientos de espacio para tu equipo.
¿Hay una guía oficial de desempaquetado e instalación?
Sí. Tenemos guías detalladas en la Wiki para las distintas versiones de la i7. Podés consultar las siguientes: Guía de desempaquetado de i7 Color Combo, Guía de i7 Autofill Combo (versión armada y desarmada) y Guía de i7 (versión armada y desarmada).
¿Cómo hay que ubicar la i7 y el CFS lite?

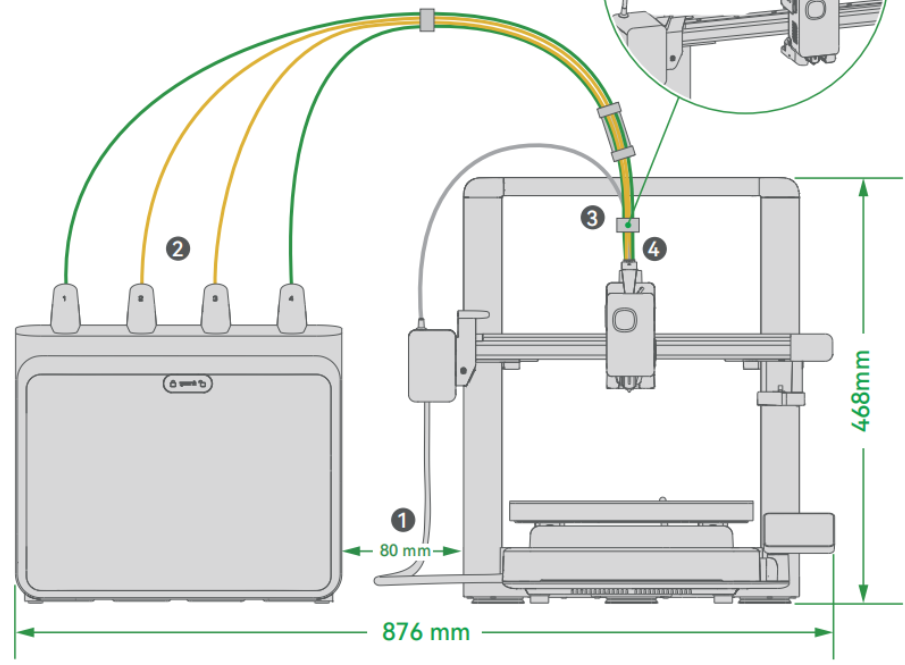

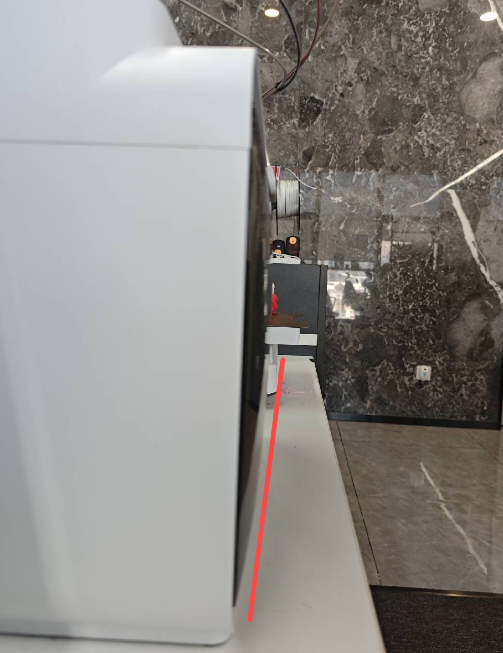

Te recomendamos ubicar la i7 y el CFS lite como se ve en la ilustración, dejando espacio suficiente entre ellos. La distancia entre el CFS lite y el Gantry debería ser de aproximadamente 8 cm, y la distancia desde el lado izquierdo del eje X de unos 2 cm. Además, no pongas el CFS lite muy atrás; lo ideal es alinearlo con el frente de la i7 o ponerlo en una posición centrada.
¿Cómo se deben acomodar los tubos de PTFE para reducir la resistencia al cargar y retirar filamento?
Los cuatro tubos de PTFE tienen un largo de 98 cm. La distancia recomendada entre la i7 y el CFS lite es de 8 cm (medidos desde el Gantry, o 2 cm desde el extremo izquierdo del eje X). Si la distancia es muy grande, la resistencia va a aumentar al alimentar o retirar el material. Para reducirla, diseñamos tres hubs distintos para guiar los tubos: el de cuatro puertos (corto) va cerca del centro; el de cuatro puertos (largo) ya viene fijado de fábrica a unos 8 cm de un extremo; y el de cinco puertos va entre el Toolhead Manifold y el hub largo (colocalo más cerca de este último). La abertura más grande debe mirar hacia atrás para poder enganchar el cable del cabezal.
¿Cuánto espacio total se necesita para el i7 Color Combo (i7 + CFS lite)?
Para usar el combo cómodamente, tenés que preparar un espacio de 876 mm de largo y 468 mm de alto. Como la cama caliente de la i7 se mueve hacia adelante y atrás, el espacio de movimiento necesario es de unos 633 mm. Sin embargo, para evitar que el cable de la cama choque con objetos atrás o que la base te toque cuando está adelante de todo, recomendamos dejar 200 mm de despeje atrás y 120 mm adelante. Por lo tanto, el espacio total de seguridad requerido es de 743 mm.
