En esta página vas a encontrar explicaciones de los distintos términos que usamos en nuestros productos de Hardware y Software. Revisá las secciones para sacarte cualquier duda sobre los componentes de tu equipo.

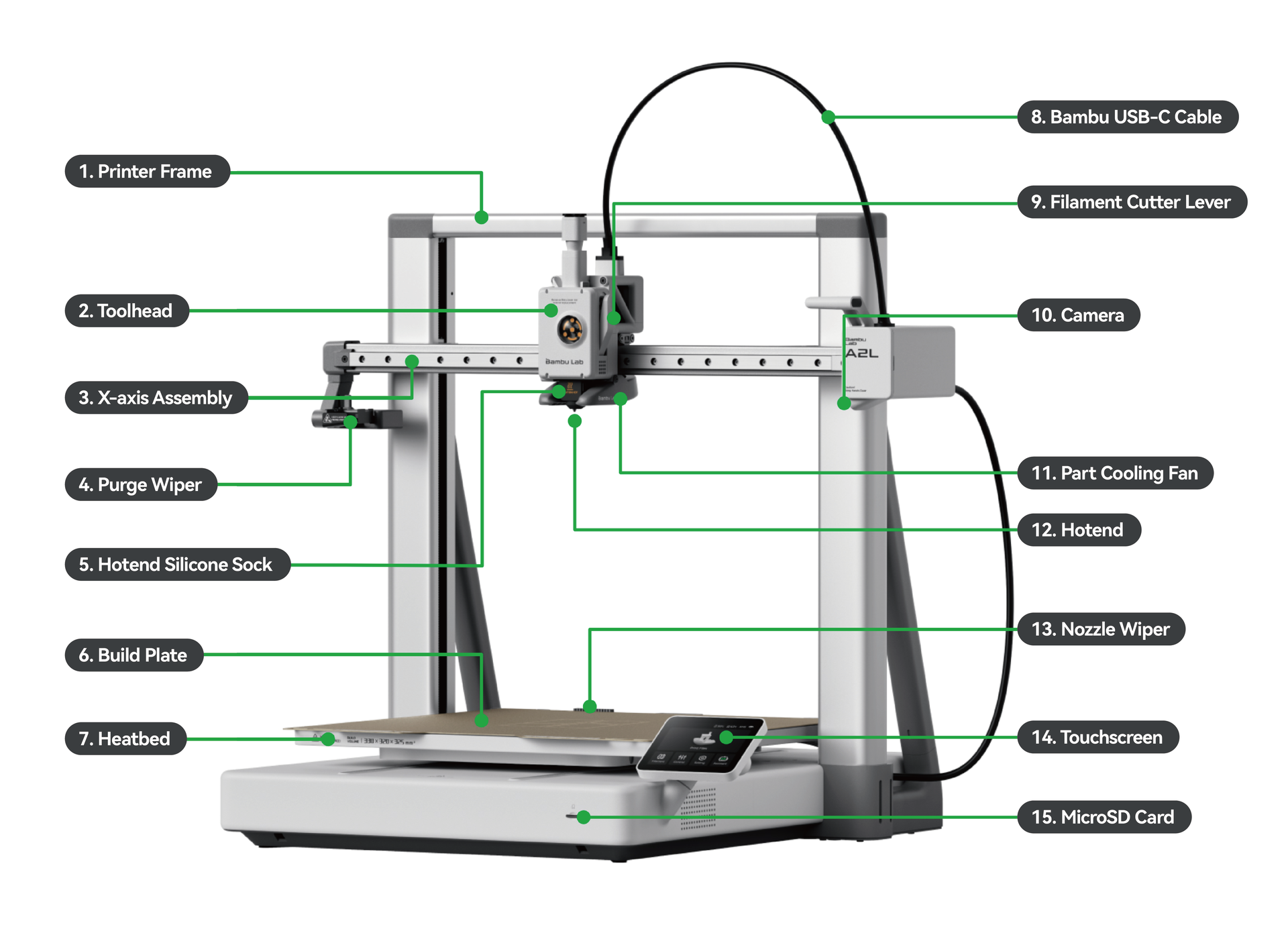

A2L - Vista frontal
- Marco de la impresora: Sostiene el toolhead y la heatbed, brindando una estructura estable para la impresión.
- Toolhead: Contiene varias partes, como el extruder, el hotend y la placa del toolhead.

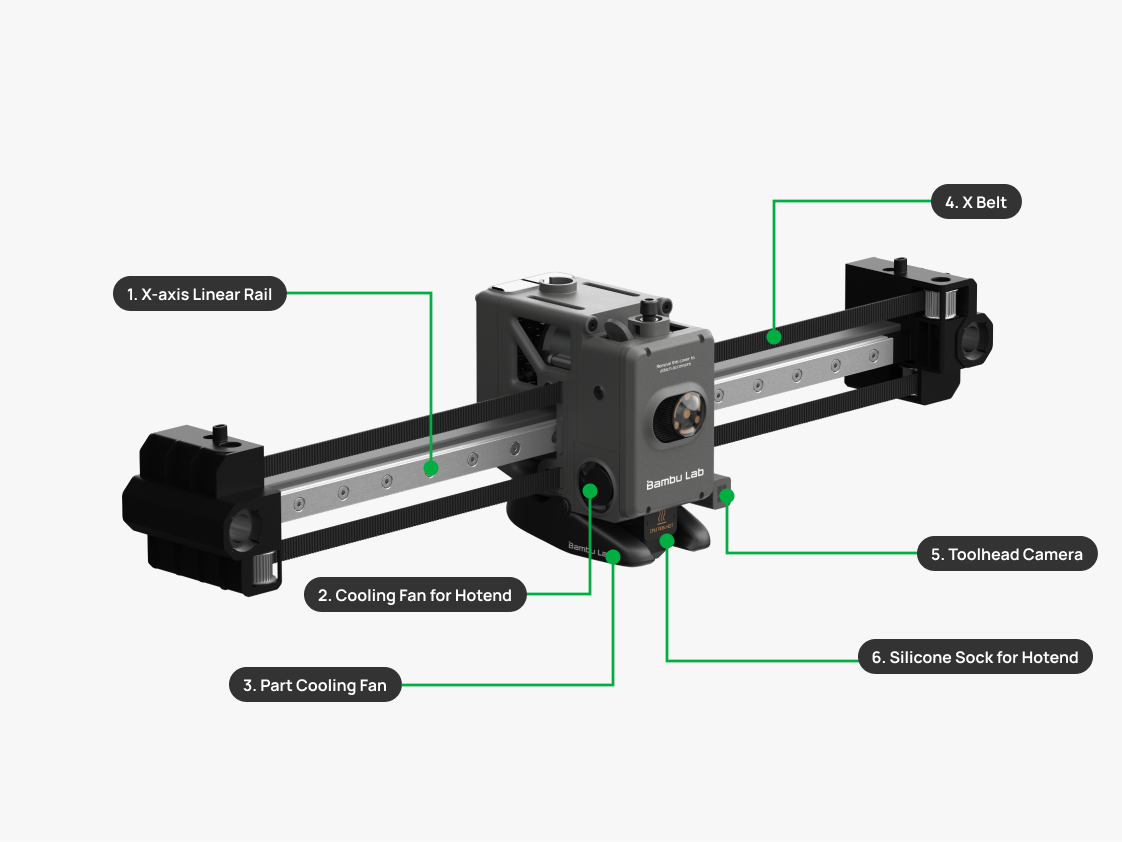

- Ensamblaje del eje X: Usa un riel de guía lineal para asegurar que el movimiento del toolhead sea suave y preciso.
- Purge Wiper: Elimina los restos de filamento que se generan al imprimir, por ejemplo en cambios de filamento o pausas.
- Hotend Silicone Sock: Soporta hasta 300°C, aísla el hotend y ayuda a evitar que el filamento se quede pegado.
- Build plate: Se instala sobre la heatbed como superficie de soporte directa para las piezas.
- Heatbed: Calienta la build plate para mejorar la adherencia de la primera capa y evitar que la pieza se despegue o se doble (warping).
- Cable USB-C Bambu: Permite la comunicación de datos entre el toolhead y la placa principal.
- Palanca del cortador de filamento: Ayuda a sostener y empujar el cortador para seccionar el filamento.
- Cámara: Permite el monitoreo remoto en vivo y la grabación de timelapses durante la impresión.
- Part cooling fan: Enfría rápido el filamento recién extruido para que cada capa solidifique y mantenga su forma.
- Hotend: Tiene un diseño integrado para un calentamiento rápido y un reemplazo sencillo.
- Nozzle Wiper: Limpia los desperdicios de filamento del nozzle antes de arrancar a imprimir.
- Pantalla táctil: Muestra los ajustes de impresión y sirve para controlar la impresora.
- Tarjeta MicroSD: Almacena los archivos de impresión, el caché y las grabaciones.
A2L - Vista lateral
- Cubierta del motor del eje X: Ubicada en un extremo del eje X, protege el motor y sus conectores.
- Cable integrado: El cable principal que conecta la base con el marco y el toolhead, transmitiendo energía y señales de control.
- Puerto de 4 pines: Conecta el AMS lite a la impresora para darles comunicación y energía.
- Puerto de 6 pines: Conecta dispositivos como el AMS, AMS 2 Pro y AMS HT a la impresora.
- Cubierta del motor del eje Z: Tapa protectora para el motor del eje Z y su conector.
- Cubierta superior del eje Y: Protege el ensamblaje del eje Y para que no le entre polvo ni basura.
- Cable de la heatbed: Conecta la heatbed al sistema de potencia y control de la impresora.

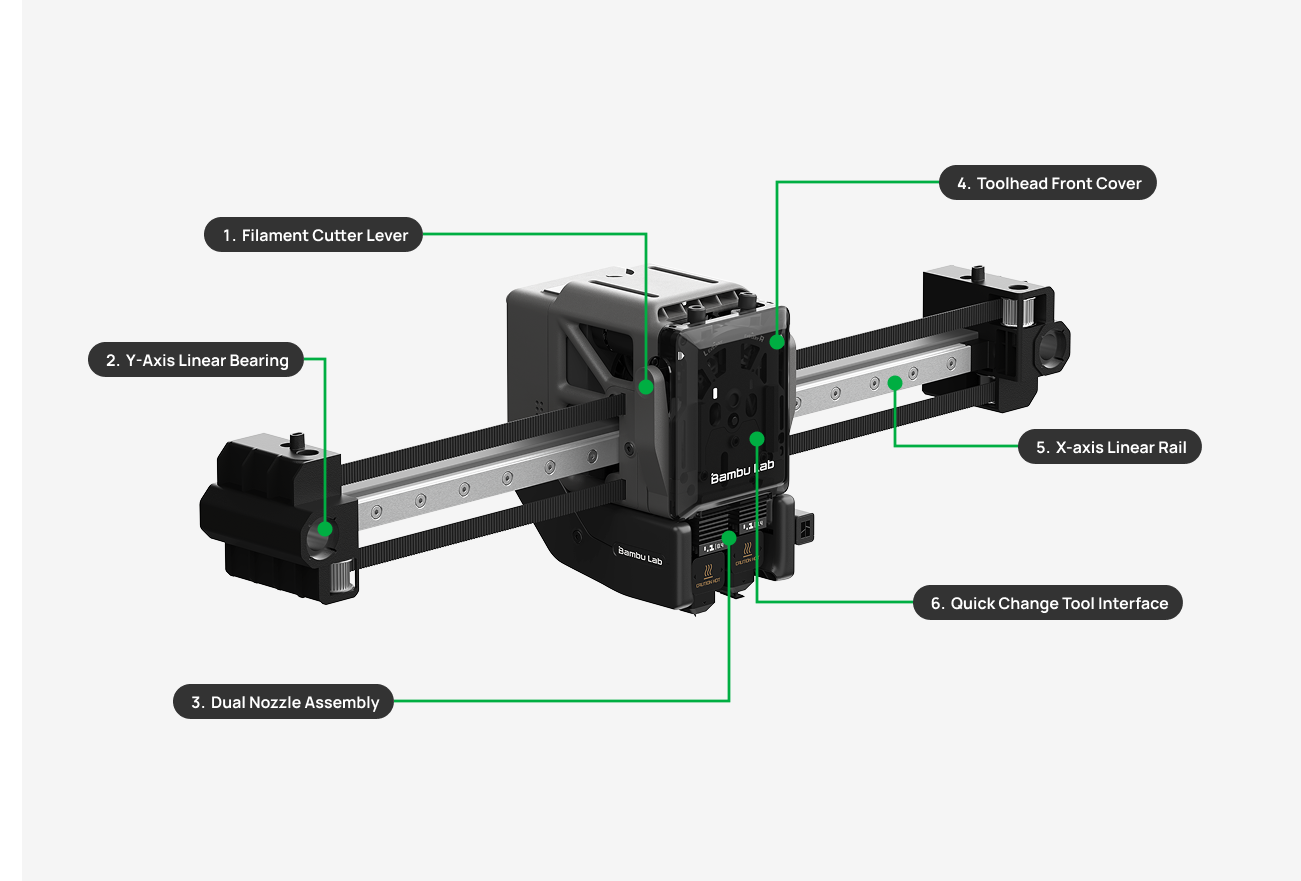

Toolhead
- Entrada de filamento del toolhead: Guía el filamento hacia el interior del toolhead para que llegue al extruder.
- Hotend cooling fan: Enfría el disipador del hotend para que el calor no pase al extruder. Gira a mucha velocidad, así que no lo toques mientras esté andando.
- Hotend: Calienta y funde el filamento para que pueda salir por el nozzle. Usa un pestillo de liberación rápida para cambiarlo fácil.
- Interfaz de expansión del toolhead: Permite conectar accesorios, como el módulo de corte, para sumar funciones.
- Rueda giratoria: Muestra si el engranaje del extruder está girando. Si la sacás, podés instalar el módulo de corte.
- Conjunto de calentamiento del hotend: Lleva el hotend a la temperatura necesaria para que el filamento se funda por completo.

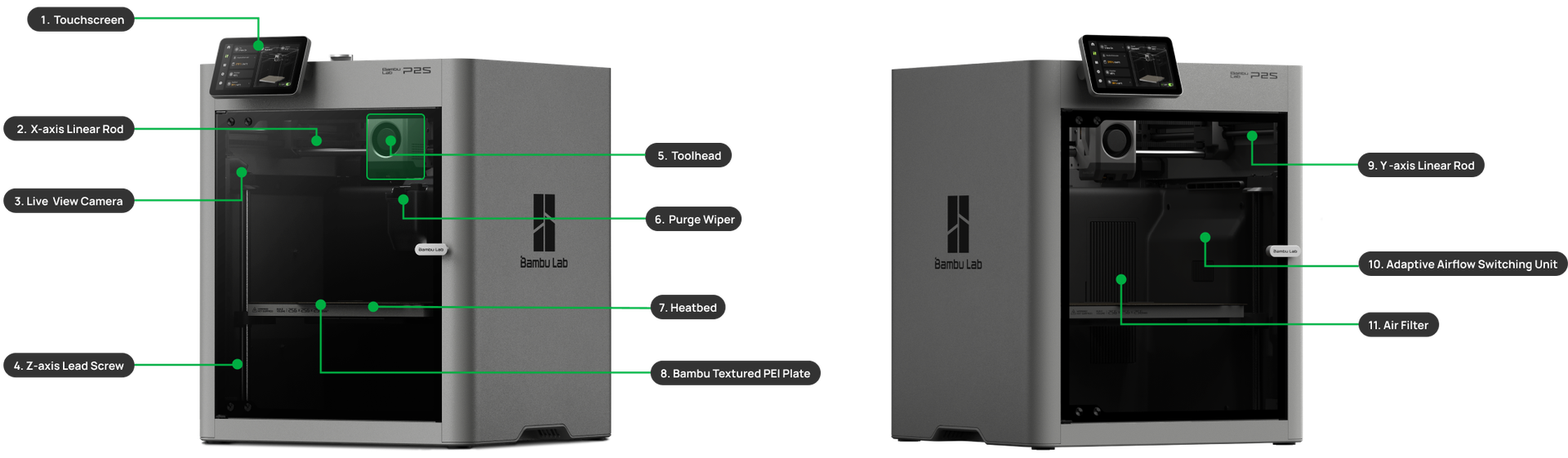

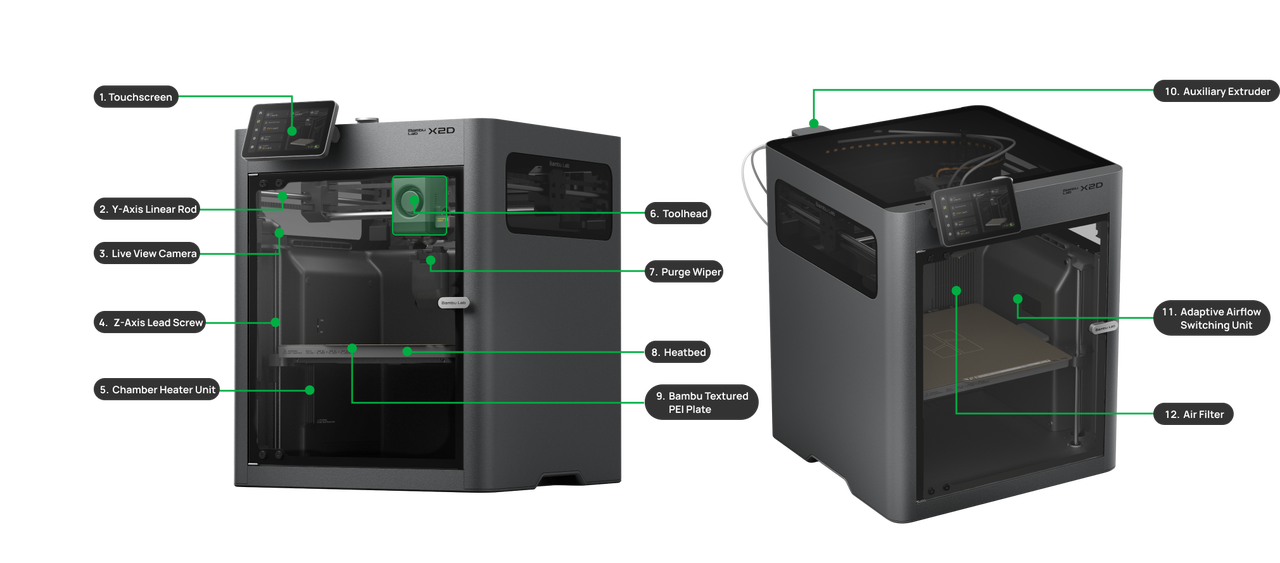

X2D - Vista frontal
- Pantalla táctil: Sirve para ver los parámetros y manejar la impresora.
- Varilla lineal del eje Y: Asegura que el toolhead se mueva de forma nivelada y suave por el eje Y.
- Cámara de vista en vivo: Resolución 1920×1080; permite monitorear en tiempo real, grabar timelapses y usar detección por IA.
- Lead screw del eje Z: Es el encargado de subir y bajar la heatbed.
- Unidad de calentamiento de cámara: En modo calefacción mantiene la temperatura interna; en modo enfriamiento fuerte aspira aire de afuera.
- Toolhead: Integra el extruder, hotend, cortador de filamento y los ventiladores para realizar la impresión.
- Purge Wiper: Incluye la zona de purga y el pad para el nozzle; limpia el exceso de filamento para que la superficie quede impecable.
- Heatbed: Calienta la superficie de impresión para que la primera capa agarre bien. Área máxima: 256 × 256 mm².
Otros términos
- AMS / AMS Lite / AMS 2 Pro / AMS HT: Sistemas para manejo de múltiples filamentos.
- Estructura mecánica: Incluye el eje X, eje Y y los componentes del marco.
- Software: Términos relacionados con Bambu Studio, Bambu Handy y gcode.

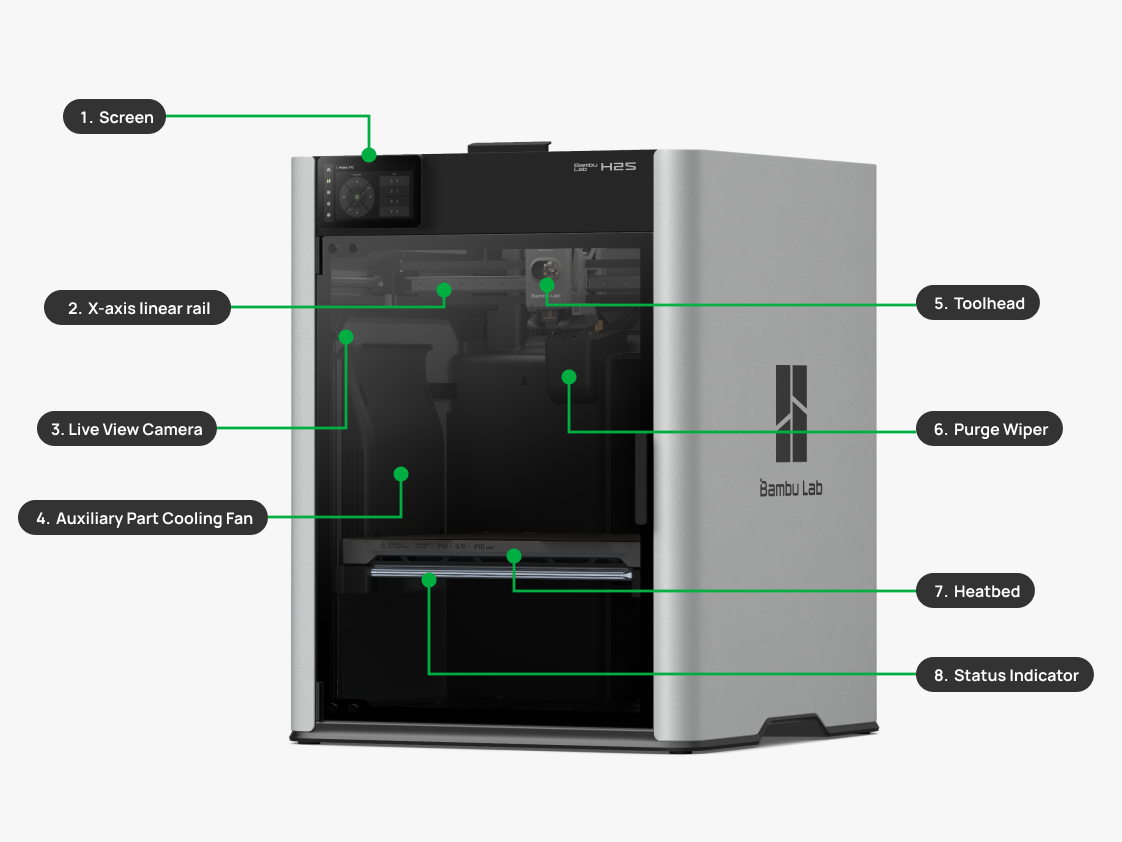

Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
