Guía de embalaje de la A1 (Desarmado y reensamblado)

Esta guía detalla los pasos necesarios para embalar tu impresora A1 de manera segura. Seguí estas instrucciones para el desarmado y guardado correcto del equipo, así evitás daños innecesarios y pérdidas económicas durante el transporte.

Tips de embalaje

Un embalaje adecuado es la mejor forma de evitar problemas en el envío. Para que tu equipo llegue bárbaro, acordate de:

• Chequear que todos los tornillos estén bien ajustados para asegurar los componentes internos.
• Fijarte que todas las espumas de protección estén en su lugar para proteger bien la impresora.

Guía en video

Podés visitar YouTube para ver nuestro video tutorial sobre cómo embalar la impresora A1.

Pasos para el desarmado

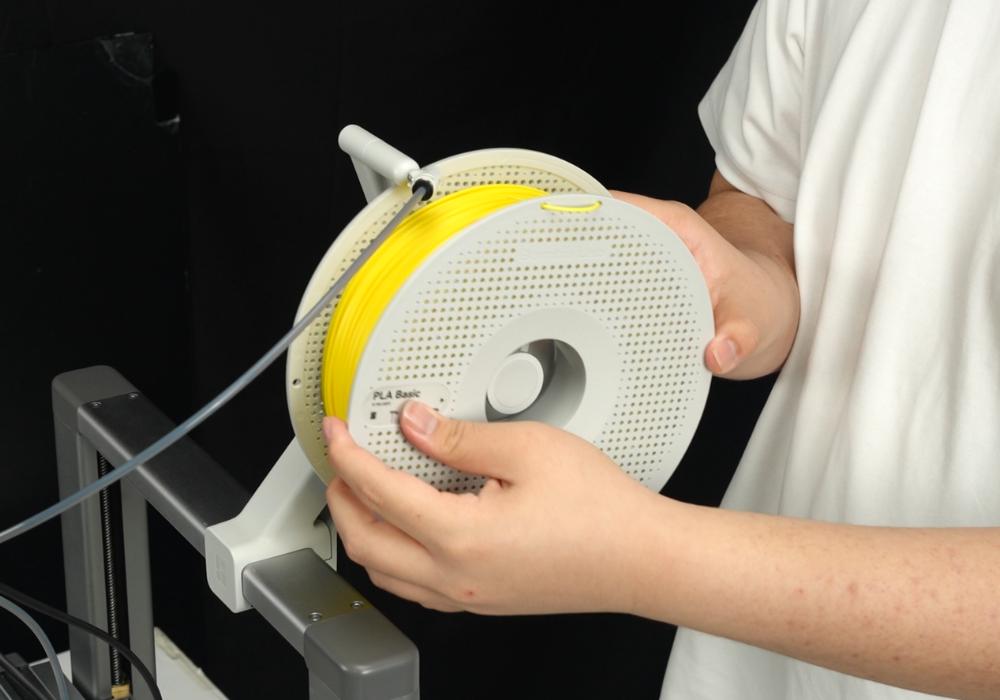

Paso 1: Sacá la bobina de filamento del soporte externo

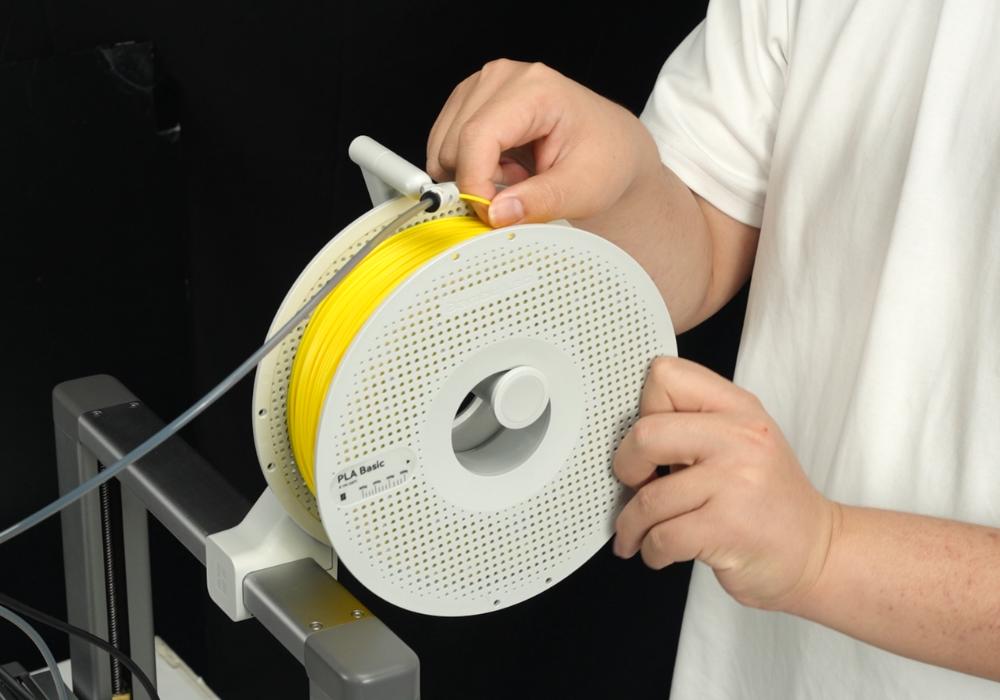

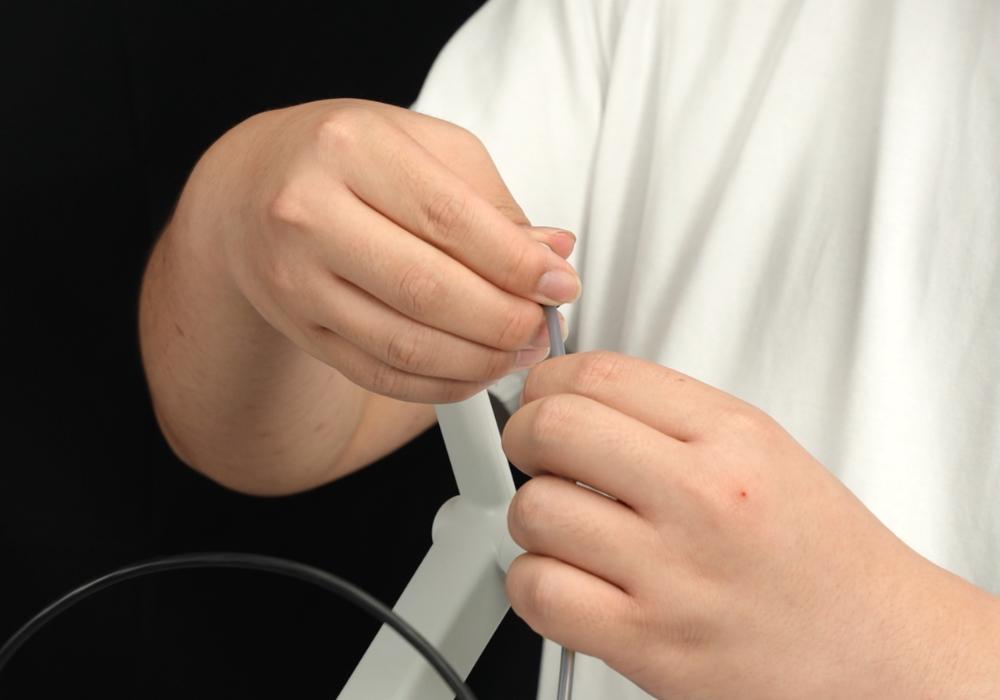

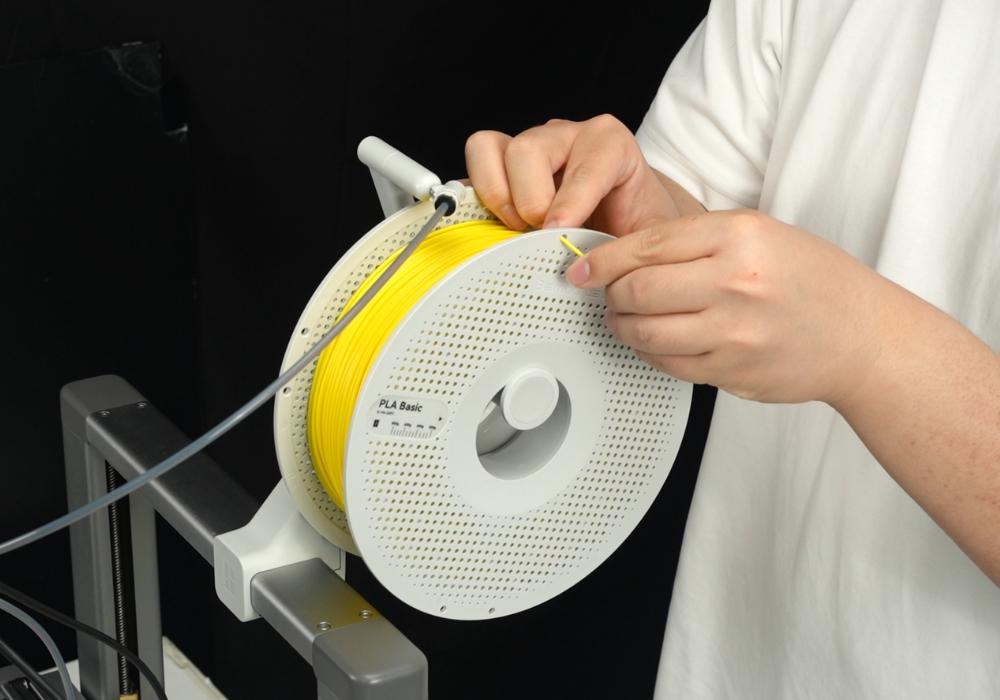

Descargá el filamento manualmente del bowden tube, meté la punta del filamento en el agujerito de la bobina y sacala del soporte.

Paso 2: Sacá los bowden tube de la impresora y desconectá la fuente de alimentación

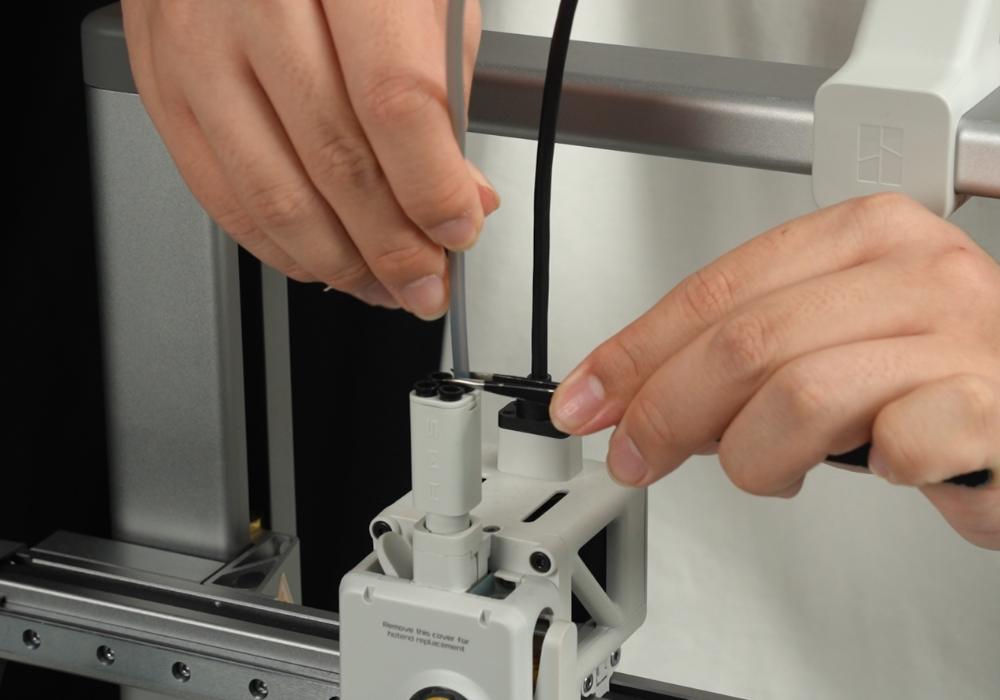

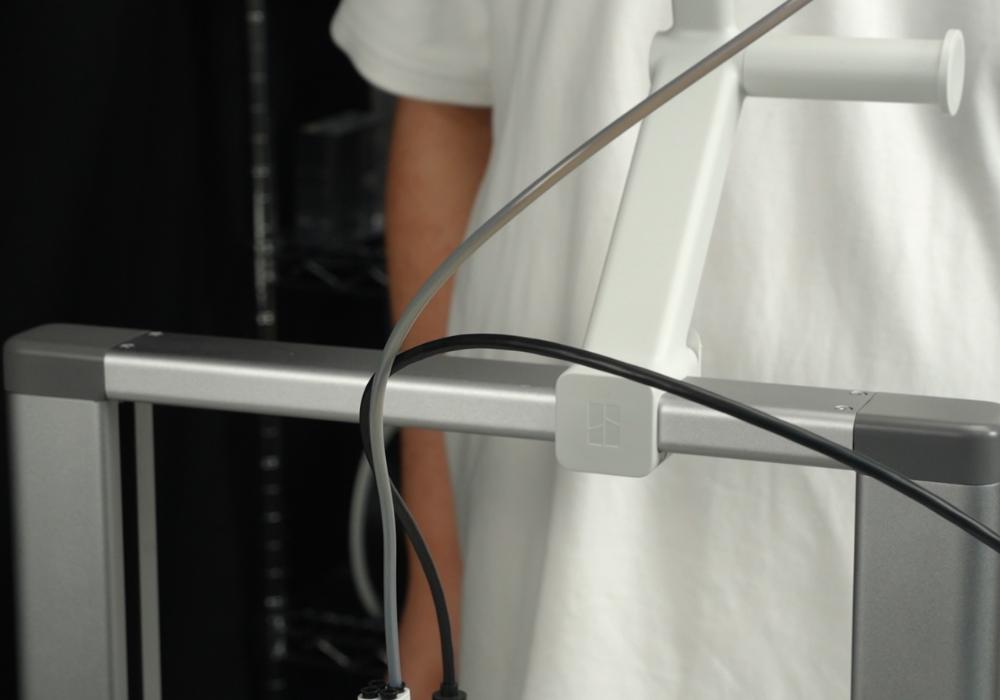

• 1. Sacá el organizador de cables que sujeta el bowden tube y el cable de conexión del toolhead.

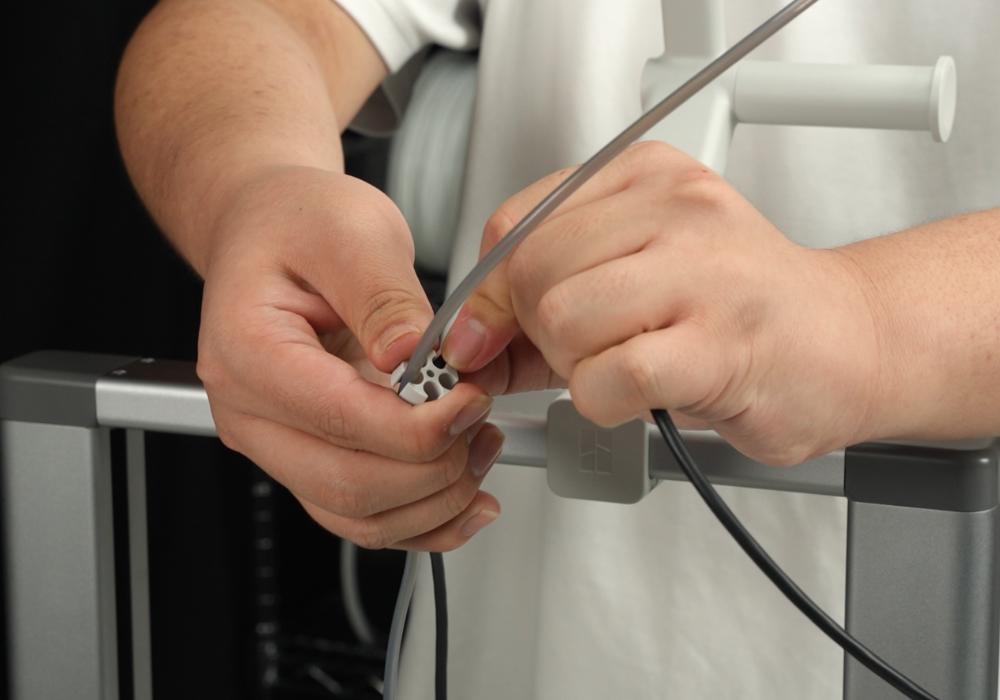

• 2. Presioná el conector de entrada de filamento del toolhead (usá unas pinzas como se ve en el video) y el conector del soporte de bobina para desconectar el bowden tube.

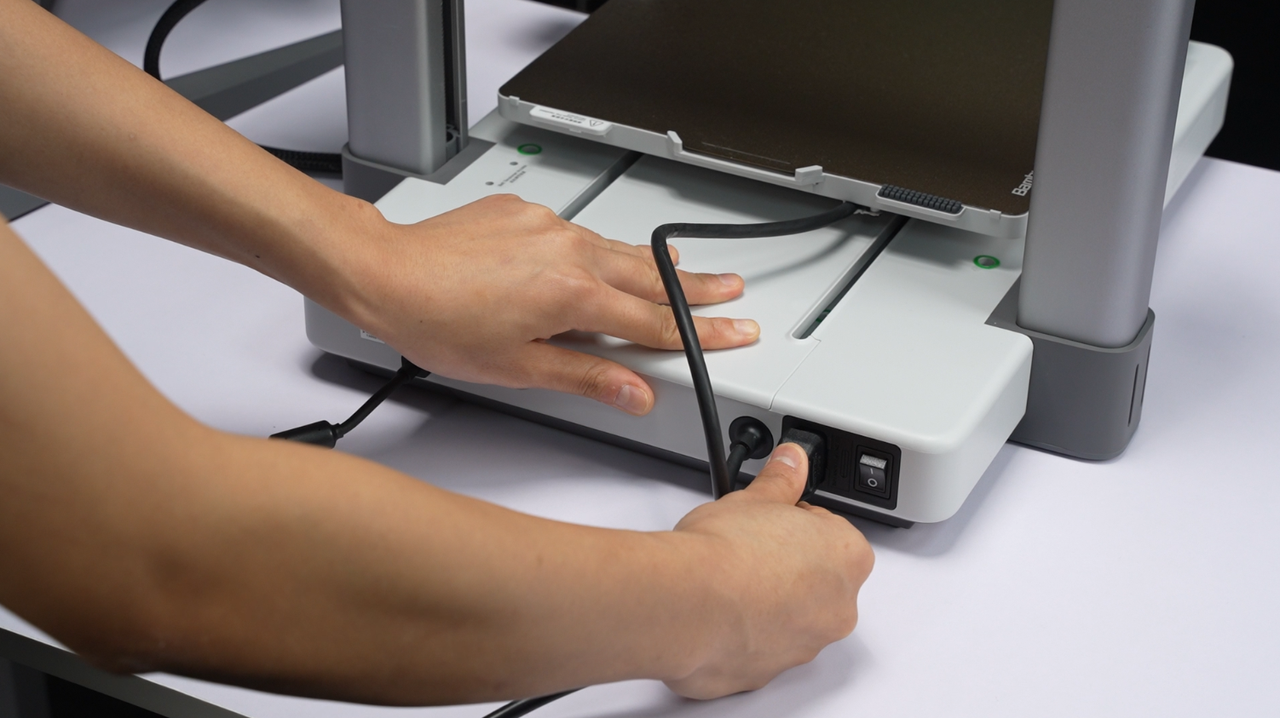

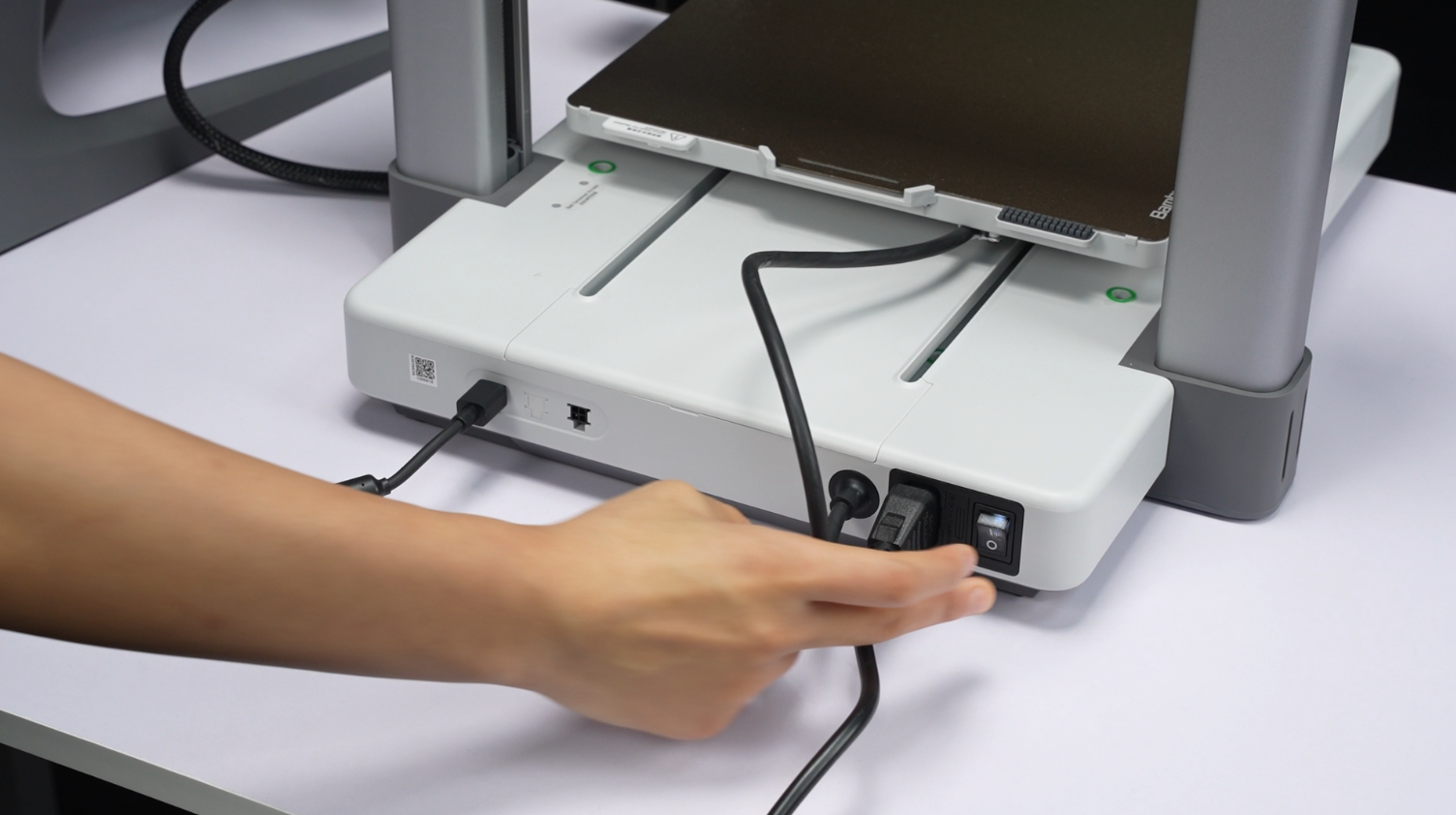

• 3. Dale al interruptor para apagar la impresora y desenchufá el cable de corriente.

Paso 3: Sacá el limpiador de purga, la build plate, plegá la pantalla y desinstalá el soporte de filamento

• 1. Sacá el tornillo M3-12 que está abajo del limpiador de purga y deslizalo hacia atrás para sacarlo de la ranura del eje X.

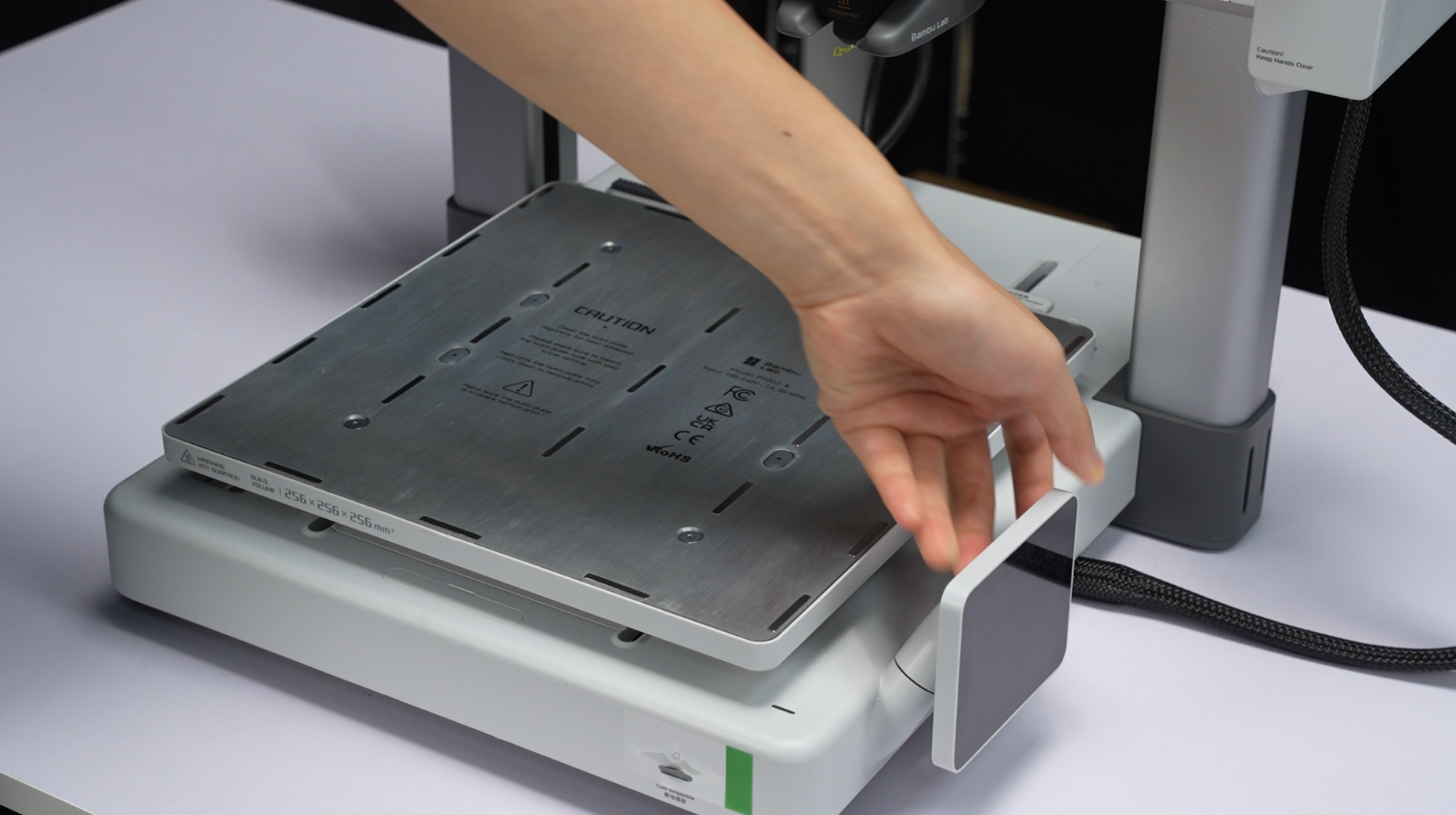

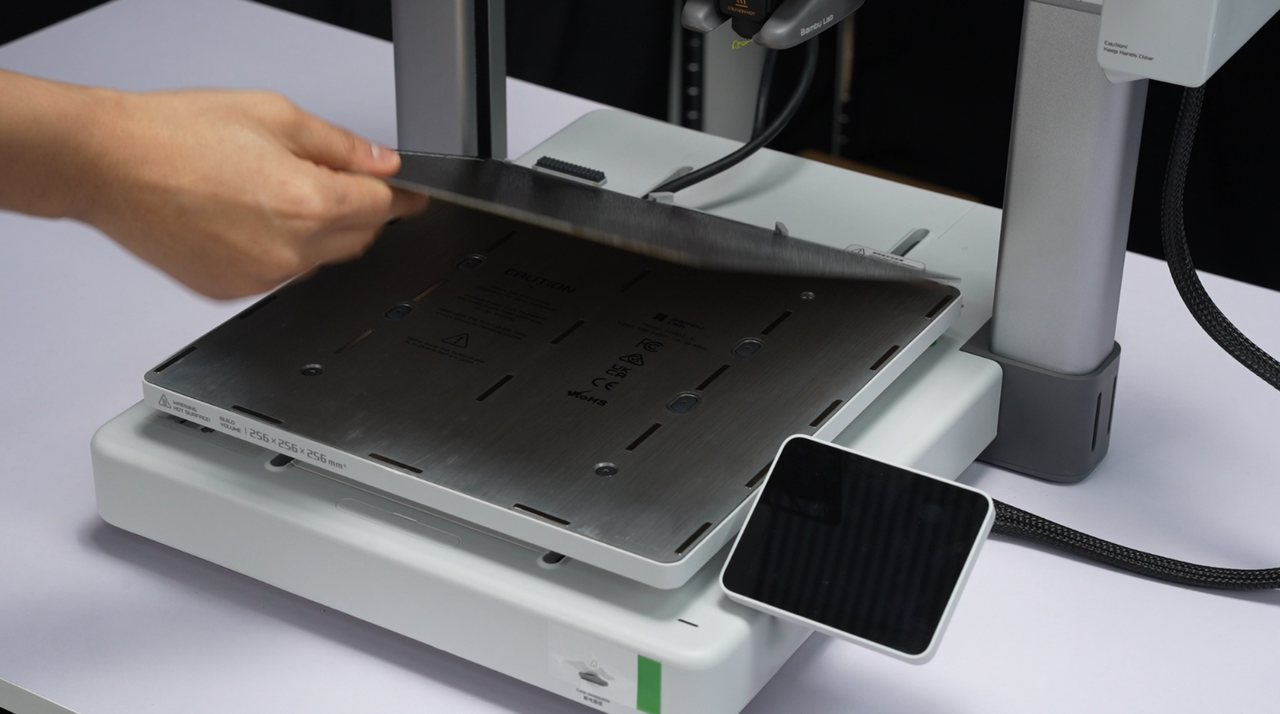

• 2. Retirá la build plate de la cama y rebatí la pantalla hacia atrás para que quede plegada.

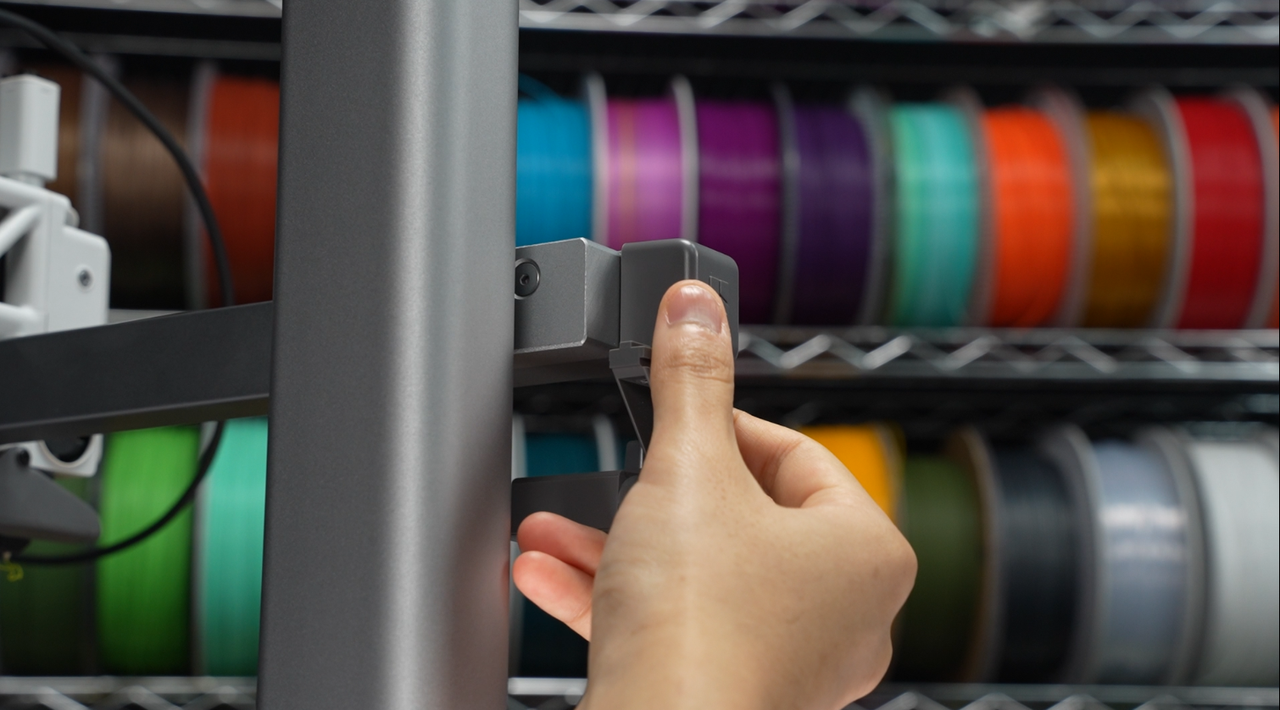

• 3. Abrí la traba del soporte de bobina y sacalo del perfil del pórtico.

Paso 4: Desinstalá la caja de cables y desenchufá los tres conectores

• 1. Empujá la cama hacia el lado opuesto de la pantalla.
• 2. Girá la A1 unos 90 grados hacia atrás y apoyala dada vuelta en el borde de la mesa (te conviene poner un cartón sobre la mesa para no rayar la impresora), con la base mirando hacia vos.
• Nota: Antes de seguir, fijate que la impresora esté estable y sujetá la base con las manos.
• 3. Aflojá los tornillos de la caja de cables en las posiciones indicadas y desconectá los tres conectores de los motores.
• 4. Después de tirar la caja hacia abajo, sacá el conector Type-C; abrí con cuidado la ranura amarilla del cable y retirá la caja de cables.
• Nota: Si se te complica, mirá las instrucciones en el video de unboxing. Podés usar una llave Allen H1.5 para abrir la ranura del cable y no lastimarte las uñas.
• 5. Guardá la caja de cables en una bolsa con cierre hermético.

Paso 5: Sacá los 12 tornillos de fijación entre la base y el pórtico

La ubicación de los 12 tornillos que tenés que sacar se muestra en el diagrama oficial.

• 1. Empujá la cama a fondo hacia la pantalla y sacá la tapa del riel del eje Y.
• 2. Desatornillá los 12 tornillos; quizás tengas que mover la cama una vez para encontrar los últimos dos.
• 3. Llevá la cama otra vez hacia el lado de la pantalla y volvé a poner la tapa del riel del eje Y en su lugar.

Paso 6: Asegurá el toolhead con precintos y poné las espumas y cartones de protección

• 1. Llevá el toolhead al final del X-axis linear rail; poné el cartón protector y aseguralo al pórtico con precintos.
• 2. Poné el cartón protector en el riel del eje X y sujetalo con precintos.
• 3. Colocá las espumas en los laterales internos del pórtico y ajustalas con precintos. Si tu impresora vino con un limitador de eje Z, alinealo con los agujeros y colocalo.
• 4. Asegurá el cable de conexión, el toolhead y el pórtico con más precintos.

Paso 7: Separá el pórtico de la base de la impresora

Levantá la base de la impresora e inclinala un poquito para separarla del pórtico.

Paso 8: Ajustá los cuatro tornillos de la cama

Esto es clave para que la unidad de la cama no sufra daños durante el transporte.

• 1. Mové la cama hasta que el borde del limpiador coincida con la ranura de la base. Así van a quedar alineados los cuatro agujeros para los tornillos. Girá la base 90 grados para que la pantalla te quede arriba.
• 2. Ajustá los cuatro tornillos para fijar la cama. Si no entran, mové apenas la cama hasta que los agujeros coincidan perfecto.
• 3. Revisá que la cama esté bien firme y no se mueva nada después de ajustar.

Pasos para el embalado

Paso 1: Guardá los componentes en el kit de accesorios y las piezas en las espumas

• 1. Meté las piezas chicas en el kit de accesorios. Cerrá la traba del soporte de bobina y desatornillá el eje del cuerpo principal.
• 2. Andá poniendo el soporte de filamento, el extruder, el kit de accesorios, el cable de corriente y las muestras de filamento en sus respectivos lugares en la espuma protectora.

Paso 2: Poné las espumas de protección y cerrá la caja

• 1. Colocá las espumas protectoras a los costados de la base de la impresora. Asegurate de que los cables de la cama pasen por los huecos de la espuma para no apretarlos.
• 2. Meté los componentes y accesorios en la caja siguiendo el orden indicado.
• 3. Cerrá bien la bolsa plástica y usá cinta de embalar para sellar la caja.

Notas finales

Esperamos que esta guía te haya servido. Queremos que puedas hacer esto de forma segura y efectiva. Si tenés alguna duda sobre el proceso, por favor contactate con nuestro equipo de atención al cliente antes de empezar. Estamos para ayudarte.

Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte. Vamos a hacer lo posible para responderte rápido y darte una mano con lo que necesites.
