Glosario de la A1

En esta página vas a encontrar explicaciones cortas sobre cada componente principal de la A1 y links a la tienda de Bambu Lab por si necesitás comprar repuestos. Si no ves el link o la pieza no está disponible, contactate con nuestro equipo de soporte para que te den una mano. Tenés guías detalladas sobre cómo cambiar cada parte en la Wiki principal de la A1 y en la descripción de los productos en la tienda.

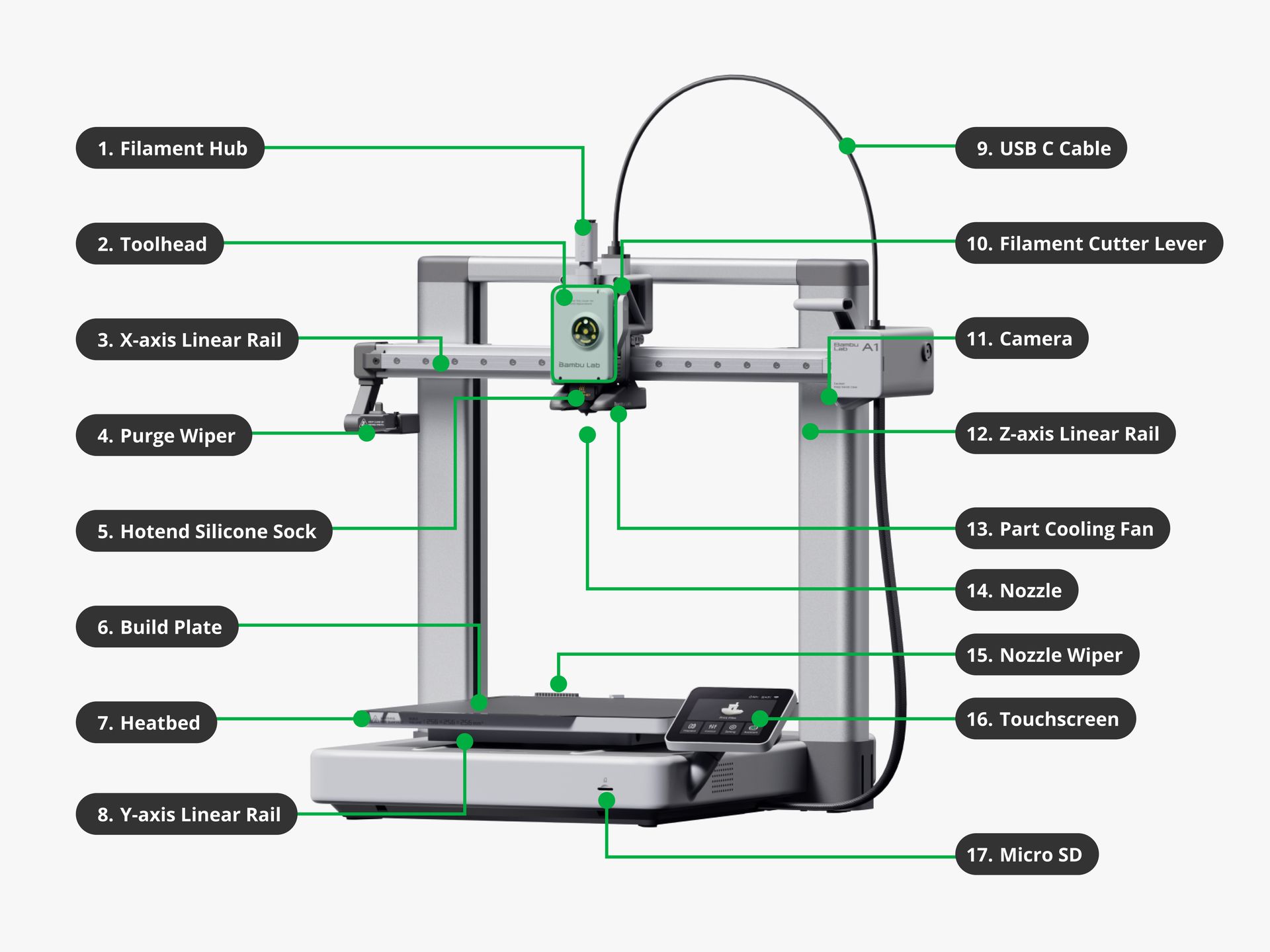

Vista frontal

• Filament Hub: Este componente sirve para conectar todos los tubos de PTFE al cabezal. También trae el sensor de filamento.
• Cabezal: Trae varias partes como el extruder, el hotend, el ventilador de capa, la placa del cabezal y el motor del extruder.
• X-axis linear rail: Es el riel lineal que permite que el cabezal se mueva fluido por el eje X mientras imprimís.
• Purge Wiper: Ayuda a sacar el filamento purgado antes y durante la impresión.
• Funda de silicona del hotend: Se engancha al hotend para mantenerlo limpio y con la temperatura estable. De paso, asegura que el filamento no se quede pegado.
• build plate: Es la superficie que se pega magnéticamente al Heatbed y donde se imprime el modelo.
• Heatbed: Se mueve en el eje Y durante la impresión y sostiene el build plate con imanes. También incluye los nozzle wipers.
• Riel lineal del eje Y: Es el riel que permite el movimiento suave del Heatbed por el eje Y mientras labura.
• Cable USB-C: Conecta el cabezal con la placa base.
• Palanca del cortador de filamento: Hace la fuerza mecánica para que la cuchilla corte el filamento.
• Cámara: Sirve para chusmear la impresión de lejos desde Bambu Studio o Bambu Handy.
• Riel lineal del eje Z: Permite que el eje X se mueva suavemente por el eje Z durante la impresión.
• Ventilador de capa: Enfría las líneas de filamento recién impresas para que se endurezcan al toque.
• nozzle: Derrite el filamento antes de que la impresora lo deposite para armar el modelo 3D.
• Nozzle Wiper: Sirve para limpiar el nozzle antes de arrancar a imprimir.
• Pantalla táctil: Te permite manejar la impresora y muestra info o mensajes de error.
• Tarjeta Micro SD: Es la memoria donde se guardan los archivos de impresión, los timelapses y la info de los logs.

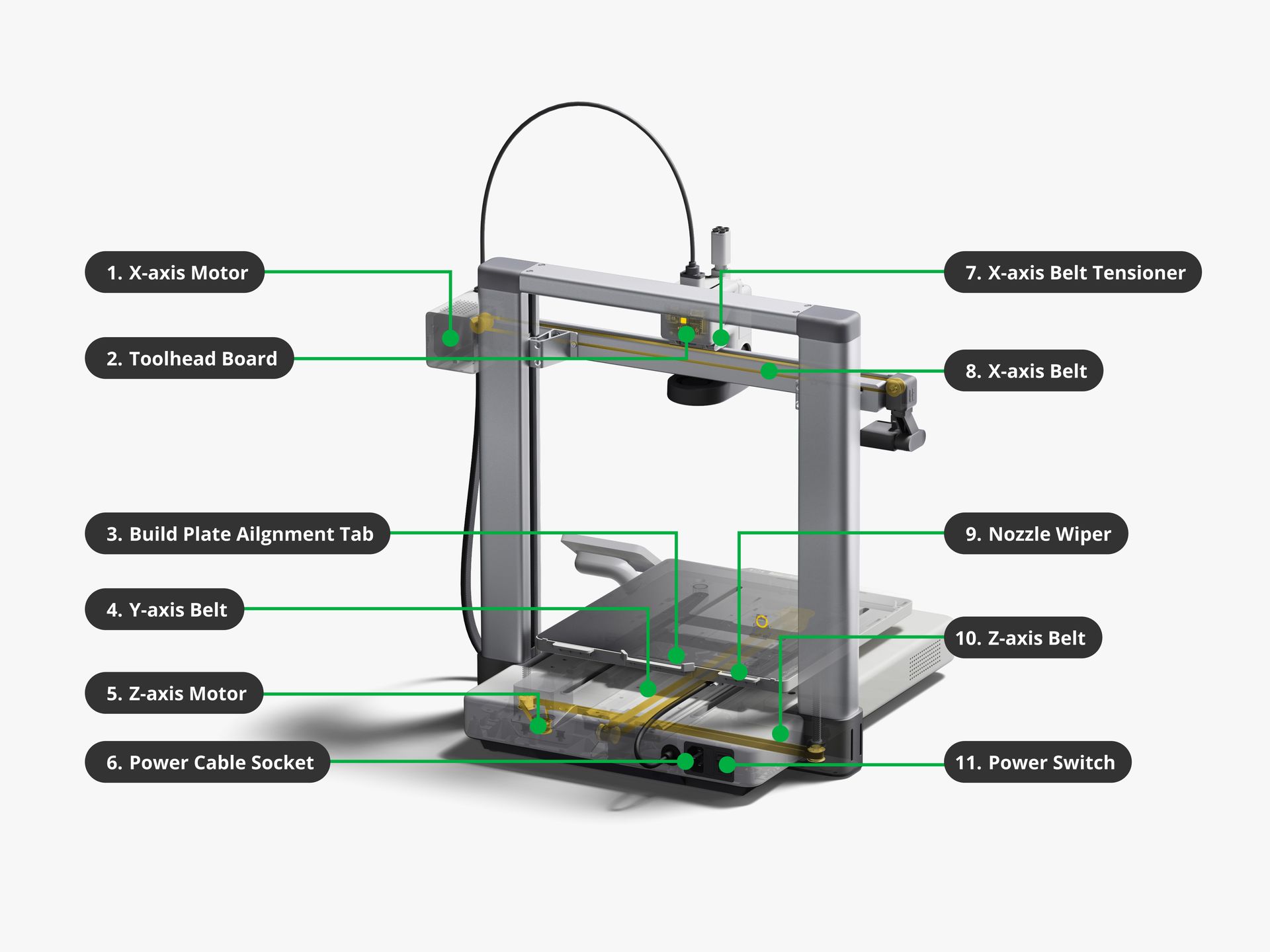

Vista lateral

• Motor del eje X: Se encarga de mover el cabezal de un lado al otro por el eje X.
• Placa del cabezal: Es el circuito principal del cabezal que conecta todas las partes.
• Pestaña de alineación del build plate: Una parte del Heatbed que te ayuda a poner el build plate bien derechito.
• Correa del eje Y: Transmite el movimiento al conjunto del eje Y para que se mueva en esa dirección.
• Motor del eje Z: Mueve la correa del eje Z para subir y bajar el eje X.
• Enchufe del cable de corriente: Para conectar la impresora a la pared.
• Tensor de la correa del eje X: Pieza de transmisión para el eje X que permite ajustar el movimiento.
• Correa del eje X: La correa que transmite el movimiento en dirección X.
• Nozzle Wiper: Se usa para limpiar el nozzle antes de empezar un trabajo.
• Correa del eje Z: La mueve el motor del eje Z y sincroniza los lead screw para subir o bajar el eje X.
• Interruptor de encendido: Para prender y apagar la impresora.

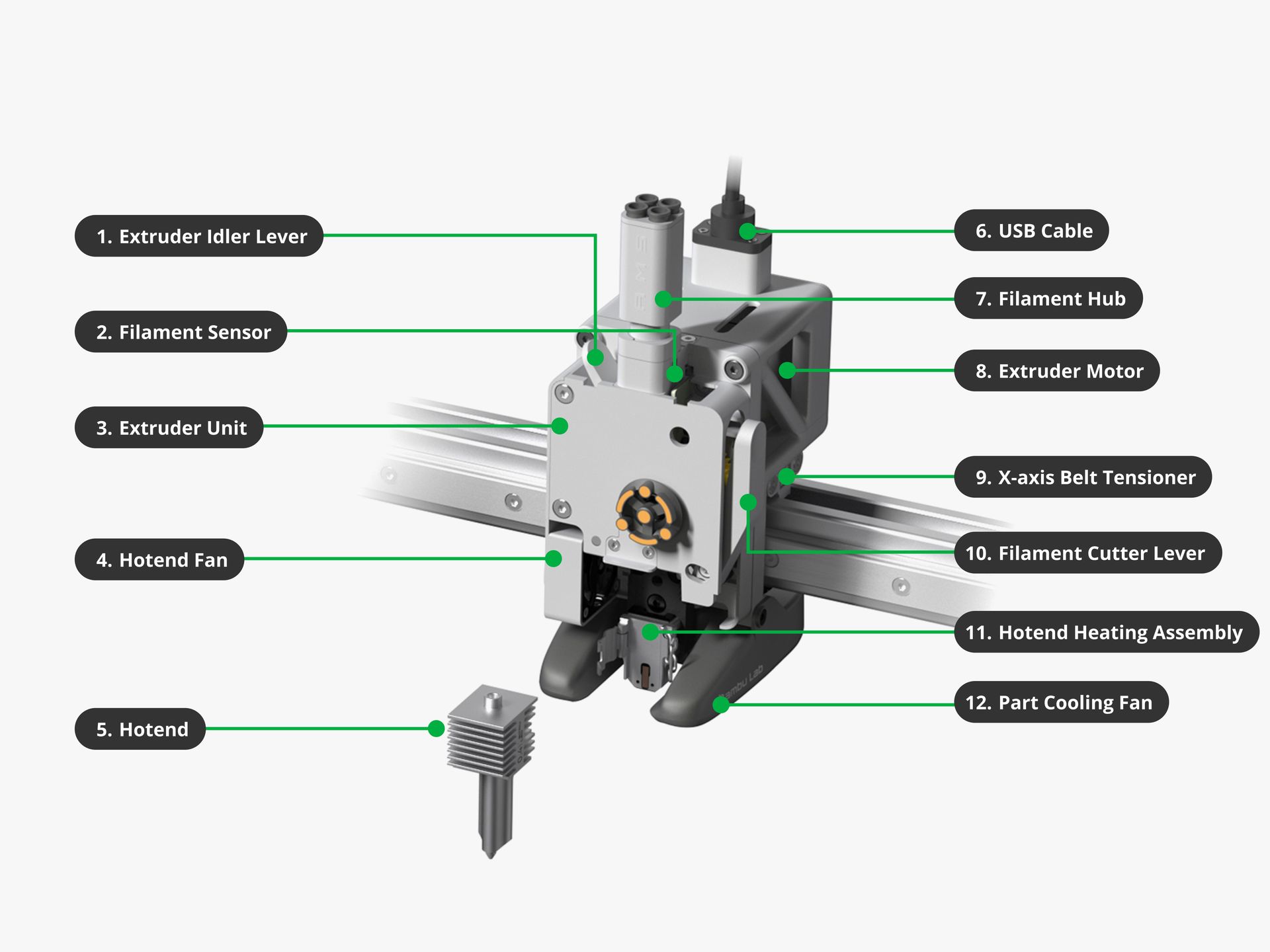

Vista del cabezal

• Palanca del tensor del extruder: Sirve para hacer presión contra el rodamiento del extruder y ayudar con la extrusión.
• Sensor de filamento: Está adentro del Filament Hub y detecta si hay filamento o si se está moviendo.
• Unidad del extruder: Controla el movimiento del filamento y lo empuja a través del hotend.
• Ventilador del hotend: Enfría tanto el hotend como el bloque calefactor.
• hotend: Derrite el filamento antes de depositar las capas del modelo.
• Cable USB: Conecta el cabezal con la placa principal.
• Filament Hub: Conecta todos los tubos de PTFE al cabezal y trae el sensor.
• Motor del extruder: Es el motor pegado a la unidad del extruder que mueve los engranajes.
• Tensor de la correa del eje X: El componente que ajusta la tensión de la correa en el eje X.
• Palanca del cortador de filamento: Le da la fuerza necesaria a la cuchilla para cortar.
• Bloque calefactor del hotend: Calienta el hotend y permite el quick swap para que sea fácil de reemplazar.
• Ventilador de capa: Enfría las líneas de filamento rápido para que solidifiquen.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
