En esta página vas a encontrar una introducción a los componentes clave de la impresora 3D A1. La idea es que entiendas mejor cómo funciona tu equipo y cómo interactúa cada parte para lograr impresiones de calidad.
¿Cómo funciona la A1?
La A1 es una máquina que usa filamento plástico para crear objetos en tres dimensiones. Básicamente, transforma modelos digitales en piezas físicas siguiendo estos pasos:
Creación o adquisición de un modelo digital
Primero, tenés que generar un modelo 3D o conseguir uno ya hecho usando software de diseño (CAD), recursos online o cualquier otro medio que prefieras.
Slicing
Después, el Bambu Studio hace el slicing del modelo digital, dividiéndolo en muchísimas capas finitas. La información de cada capa se convierte en gcode, que es el lenguaje que entiende la impresora. El gcode le da las instrucciones sobre los recorridos y velocidades de los distintos ejes durante el proceso.
Preparación de la impresora
Antes de arrancar a imprimir, tenés que preparar la máquina. Esto incluye cargar el filamento, poner la build plate y calibrar los parámetros para asegurar que la calidad de impresión sea la mejor posible.
Impresión
Una vez que está todo listo, la A1 construye el objeto capa por capa sobre la plataforma de impresión.
El sistema de movimiento de la A1

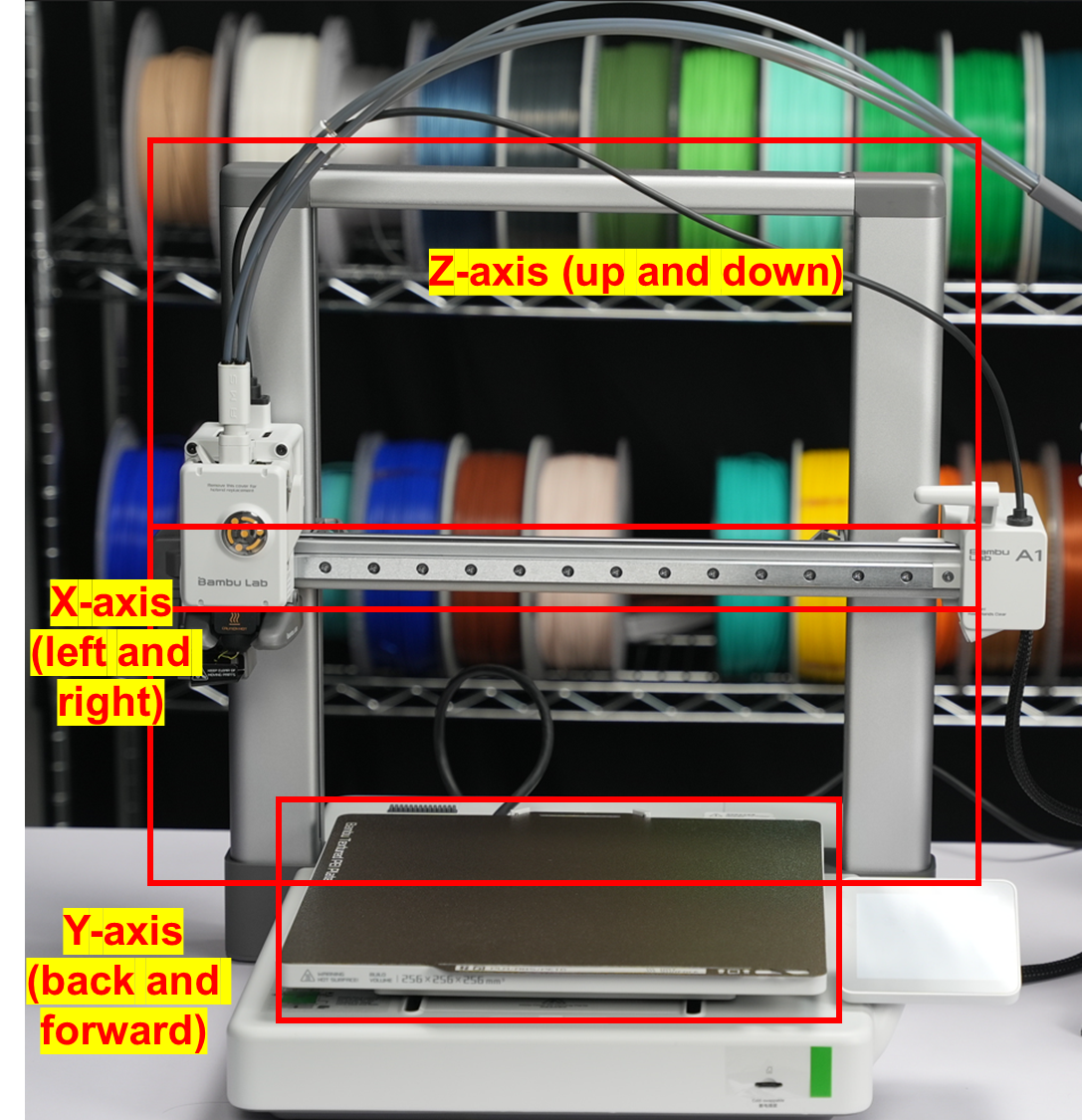

La A1 usa un sistema de movimiento de coordenadas cartesianas, con un volumen máximo de impresión de 256 * 256 * 256 mm. Su sistema incluye estos componentes:
Movimiento del X-axis
Consiste en un X-axis linear rail de alta precisión y una viga. El toolhead está montado sobre un deslizador de guía lineal, lo que le permite moverse libremente por el riel horizontal. Controlando este movimiento de izquierda a derecha, el toolhead logra una posición precisa en el X-axis.
Movimiento del Y-axis
Este sistema (típico de una bed slinger) tiene un riel de guía horizontal de alta precisión y una heatbed. La heatbed está montada sobre un deslizador que le permite moverse hacia adelante y hacia atrás para lograr precisión en el Y-axis.
Movimiento del Z-axis
Controla la posición vertical del toolhead respecto a la heatbed. Está compuesto por varillas lineales dobles, lead screw dobles con tuercas, motores stepper y correas sincrónicas. Los lead screw están conectados al motor stepper mediante una correa que tiene un tensor rápido; esto, sumado a un algoritmo de detección de tensión, asegura un movimiento estable y preciso.
Módulo del toolhead
El toolhead es una parte vital de la A1. Incluye varios módulos clave: el hotend, el extruder, el cutter, el filament hub y el sensor de filamento.
Ensamblaje del hotend
Es el corazón del toolhead. Incluye el calentador, el hotend (que integra el nozzle y el disipador), el ventilador de enfriamiento y una funda de silicona. Se encarga de calentar el filamento a la temperatura justa para derretirlo y depositarlo en capas.
Cada material pide una temperatura distinta: el PLA se imprime a unos 210-220°C, mientras que el PETG necesita entre 250-260°C. Al igual que la serie X1, la A1 tiene un diseño de hotend integrado que calienta mucho más rápido que uno convencional y permite cambiarlo al toque, sin andar lidiando con conectores diminutos o buscando herramientas raras.

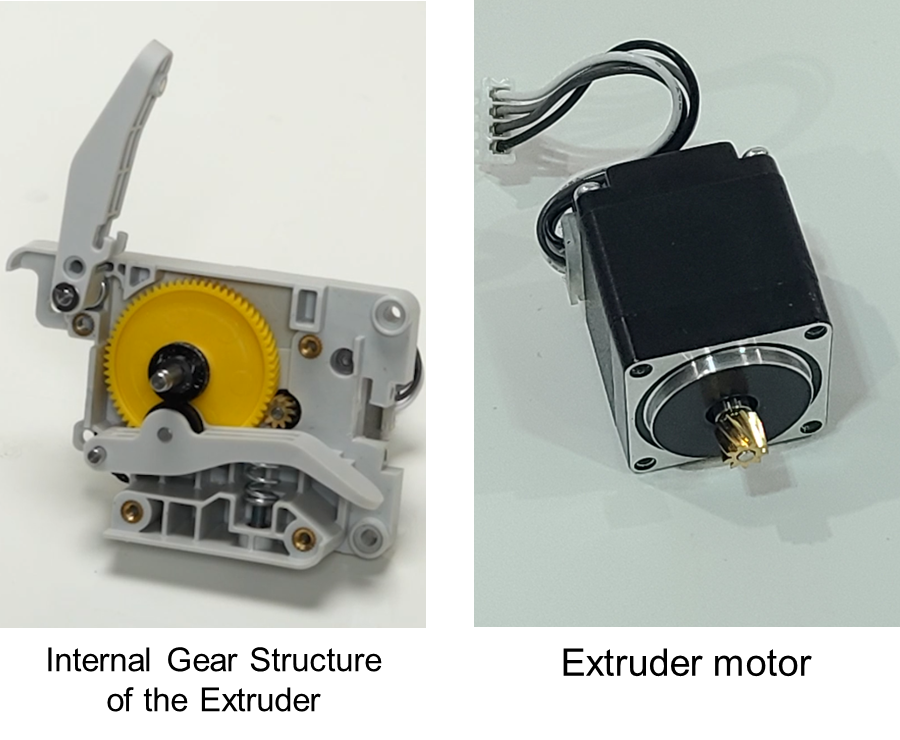

Unidad del extruder
El motor y los engranajes del extruder son esenciales. El motor tira del filamento desde el spool y lo empuja hacia el hotend. Es una pieza crítica para controlar exactamente cuánto material sale por el nozzle.

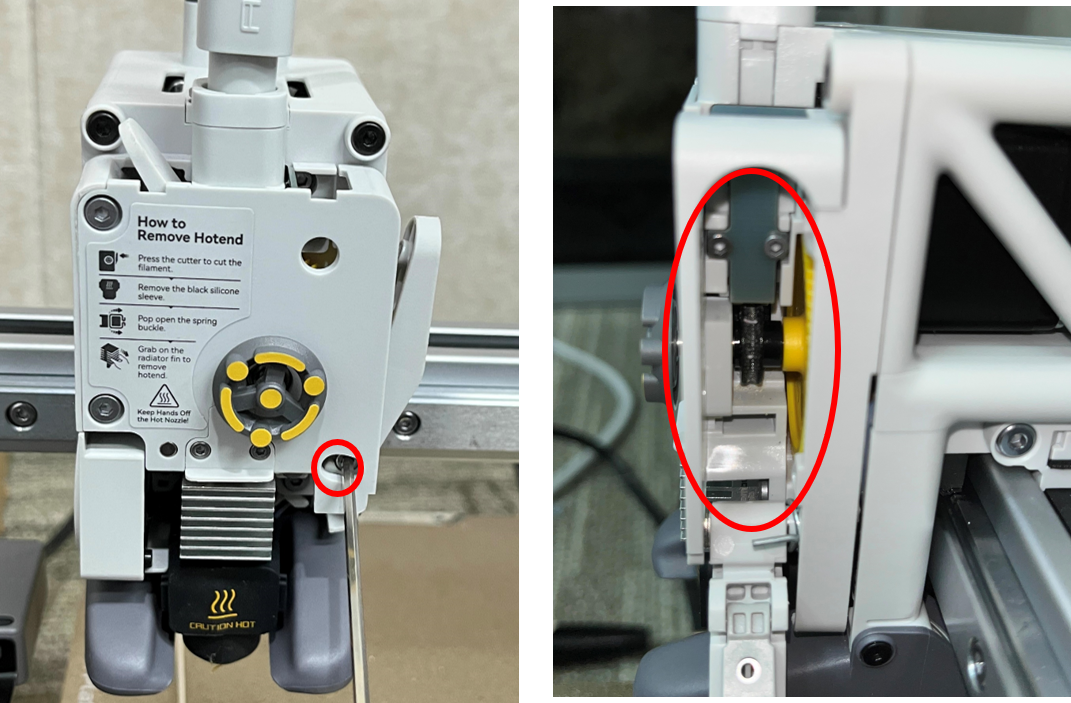

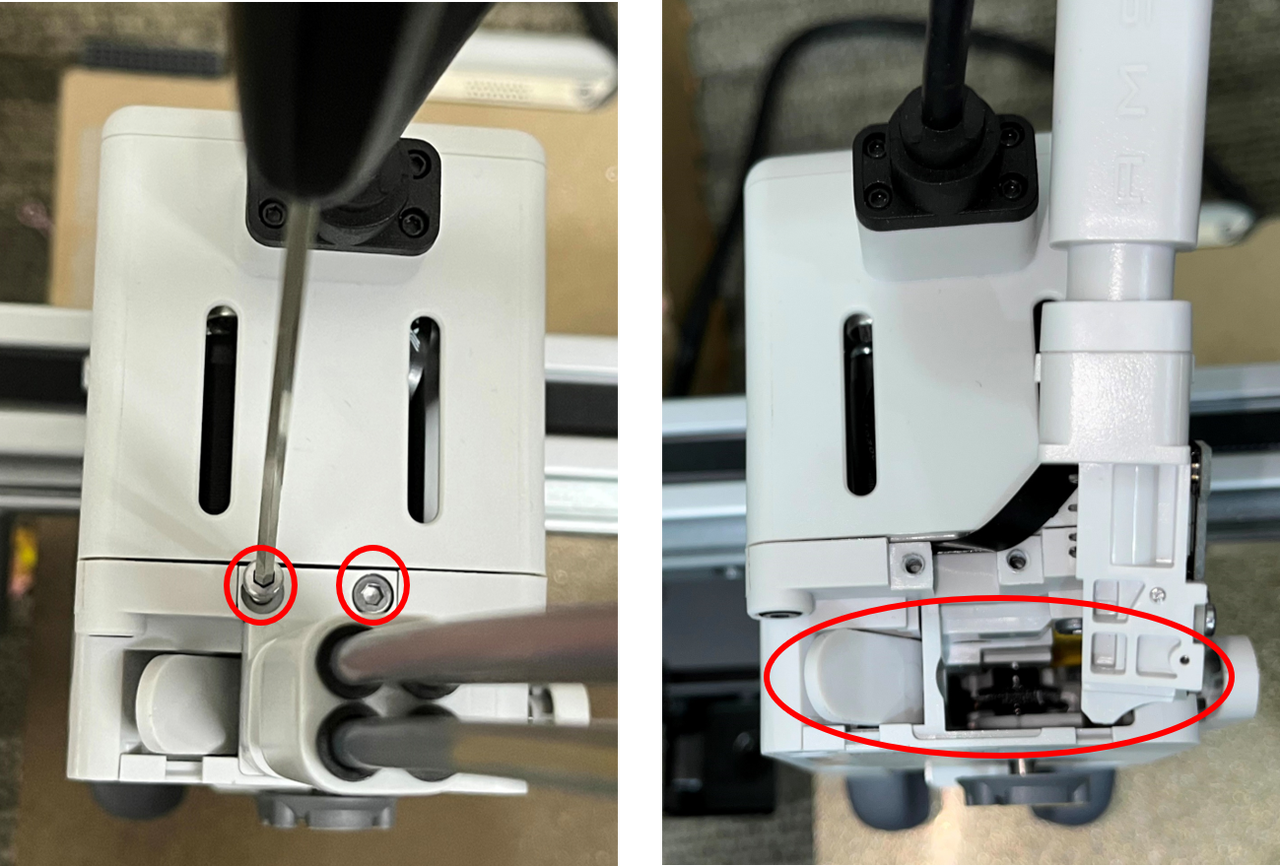

- Podés sacar una tapita para ver si hay algún atasco en los engranajes.
- Si bajás la palanca del cutter, podés ver los engranajes de costado para limpiar cualquier resto de filamento.

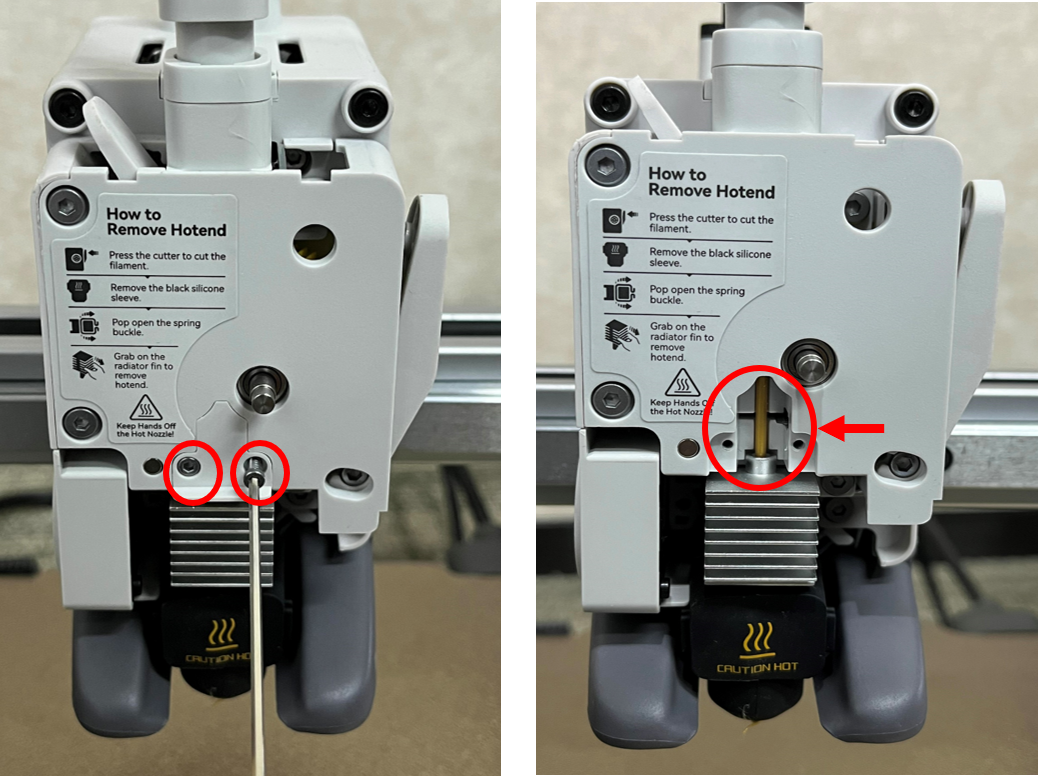

- El filament hub se puede sacar desde arriba (con cuidado de no tirar del cable del sensor) para chequear si el extruder está tapado.
Cutter

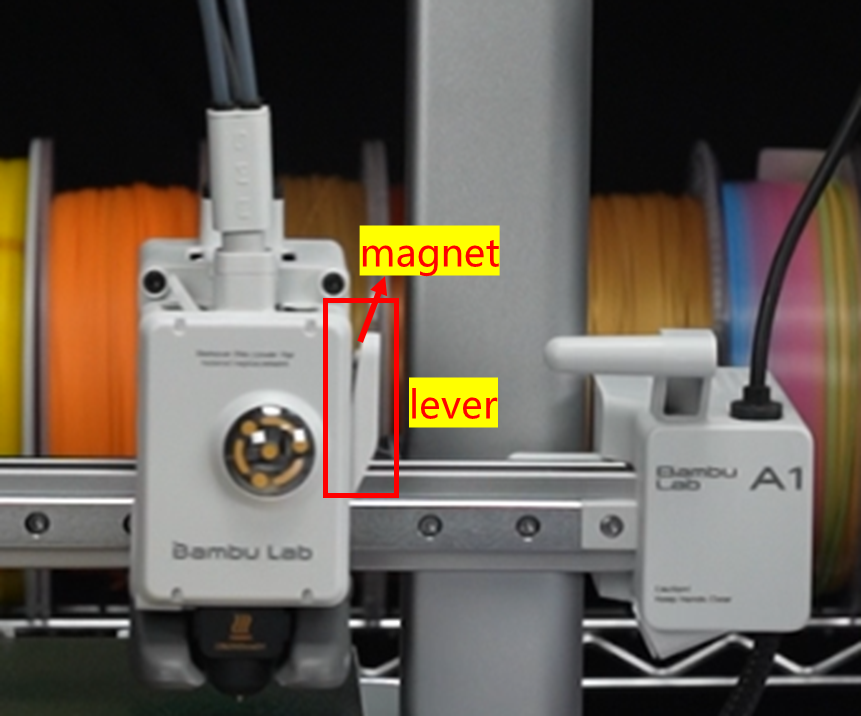

La palanca del cutter está en el toolhead y sostiene la cuchilla y un imán para detectar la posición. Cuando se presiona la manija, corta el filamento y después vuelve sola a su lugar gracias a un resorte.

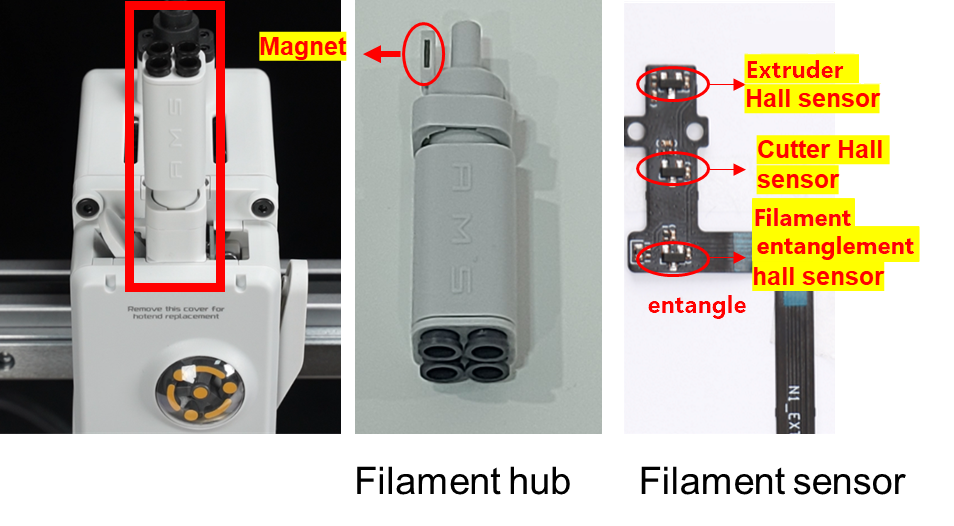

Filament Hub y sensor de filamento
Los bowden tube se conectan al filament hub en el toolhead. Esto permite que la máquina use hasta cuatro filamentos distintos (ideal para imprimir en colores con el AMS Lite). Además, tiene un sensor de enredo: si el filamento ofrece mucha resistencia, el hub se desplaza y activa una alerta para que no se arruine la impresión.
Sistema de enfriamiento

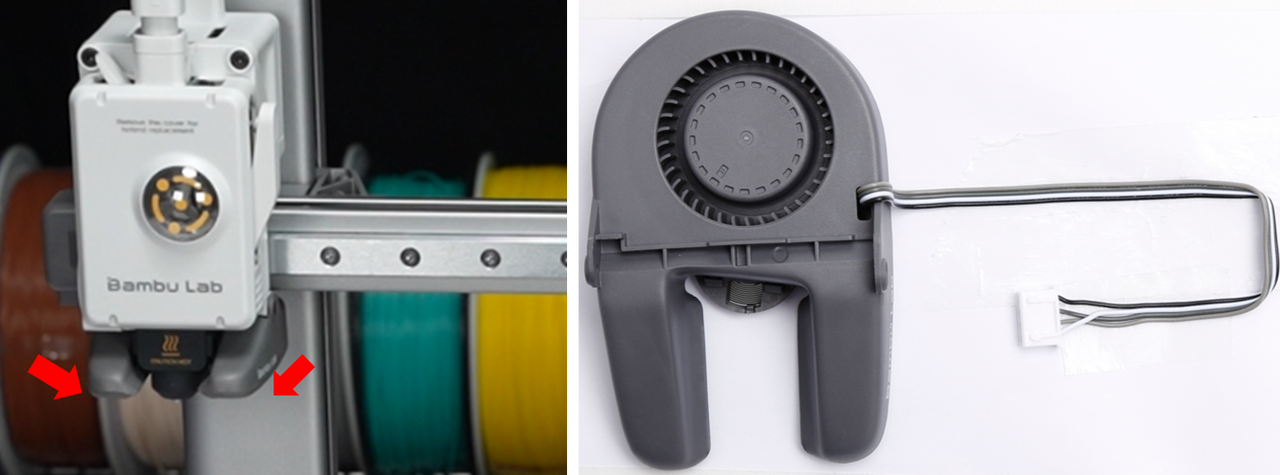

Para imprimir rápido, necesitás enfriar el material al toque. La A1 tiene un ventilador centrífugo 5015 personalizado con dos salidas de aire enfrentadas que apuntan directo al nozzle, asegurando que la pieza se solidifique rápido.

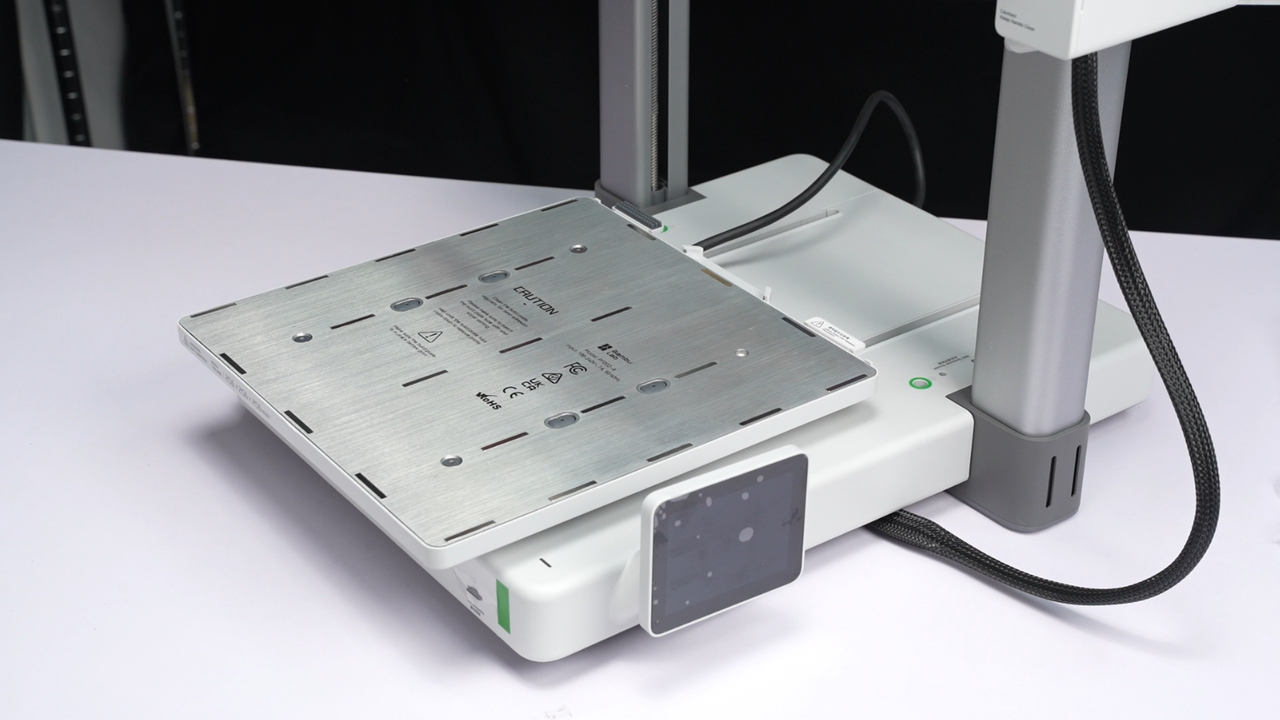

Unidad de la heatbed
La función principal es calentar la superficie de impresión para que las primeras capas se peguen bien a la build plate. Si la superficie está fría, el material puede no agarrarse bien y causar warping o que la pieza se suelte en medio del trabajo.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
