En este artículo te explicamos cómo instalar el AMS lite arriba de la impresora A1. Seguí estos pasos para realizar el montaje de forma segura y aprovechar mejor el espacio en tu zona de impresión.
Actualización de abril de 2024:
Existen dos versiones de columnas en el mercado actual y se envían de forma aleatoria como parte de los cambios normales en la producción. Por favor, fijate en el embalaje real de la máquina que recibiste para tener la información precisa.

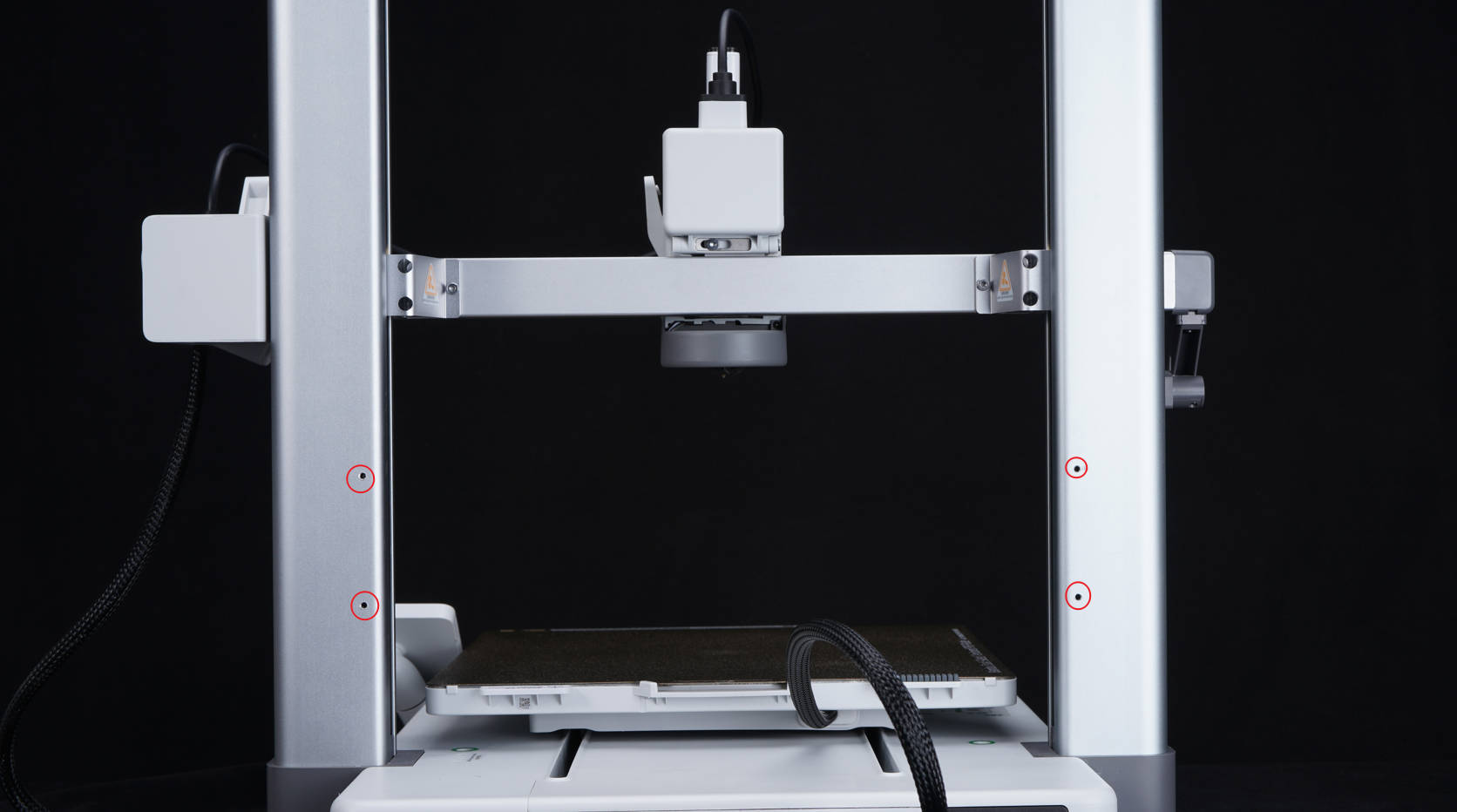

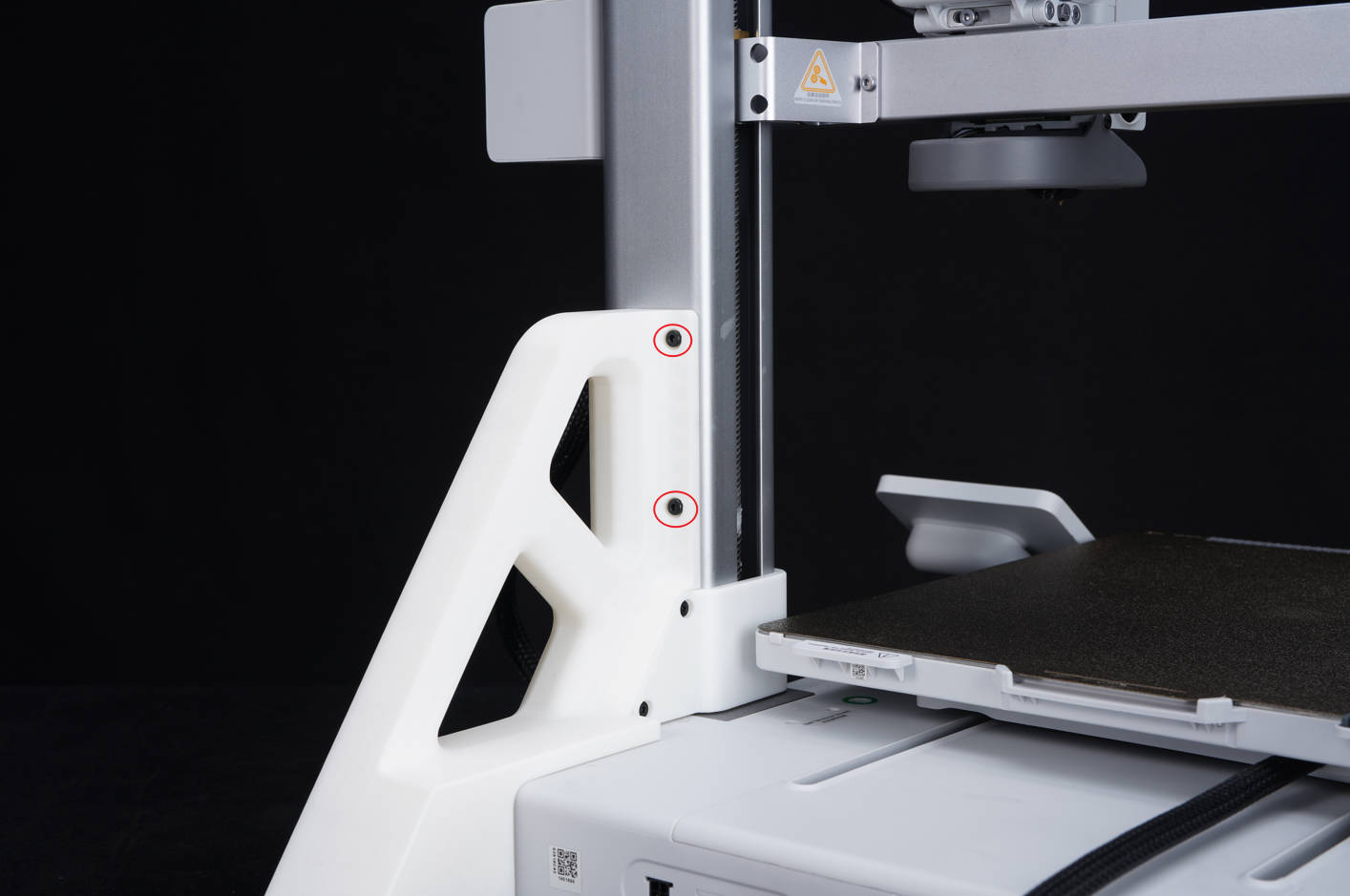

Detalles de las versiones: Una versión del frame viene con agujeros para tornillos, mientras que la otra versión no los trae.

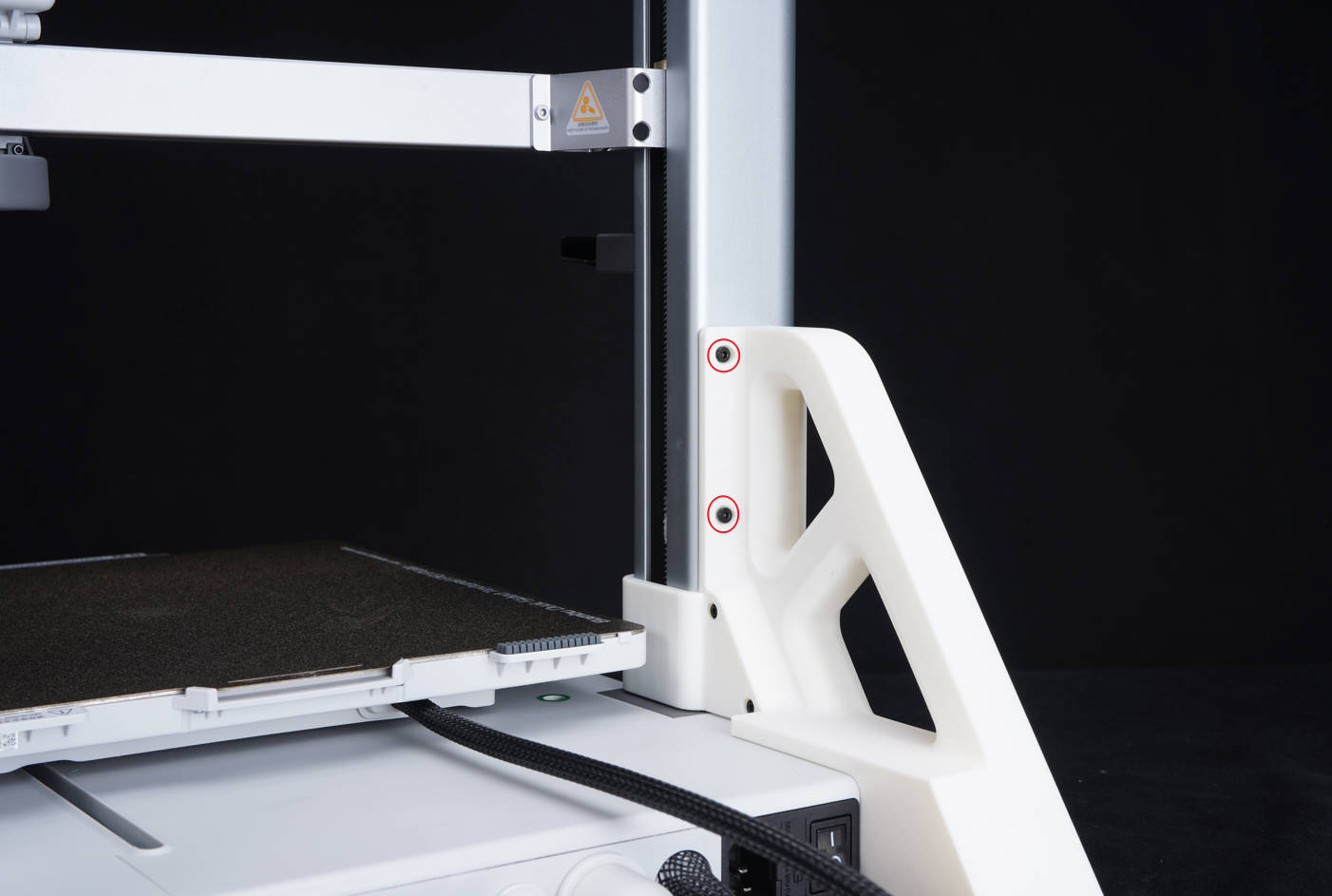

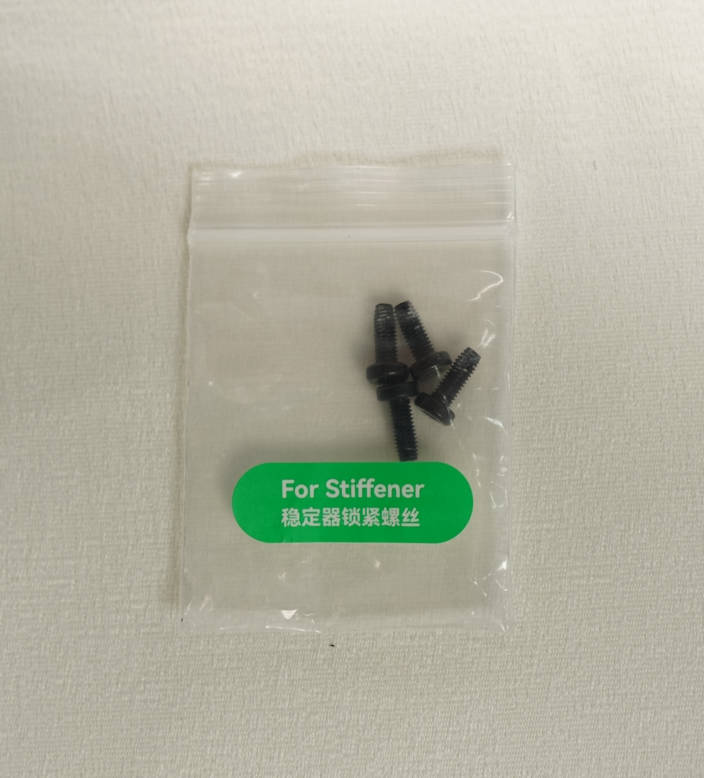

Si tu impresora no tiene agujeros en las columnas, seguí las instrucciones de abajo para la instalación sin necesidad de tornillos adicionales. Sin embargo, si tu impresora los tiene, podés usar los cuatro tornillos estabilizadores ST3-8 que vienen en la caja de accesorios para un ajuste extra después de completar los pasos de esta guía.
El modelo del refuerzo del eje Z en Maker World es actualmente la última versión. No importa qué versión de frame de impresora tengas, el nuevo modelo de Maker World va a ser compatible.
Guía en video
Cuándo usar esta guía
Ofrecemos este set de soporte de montaje superior para aquellos que quieran instalar su unidad AMS lite arriba de su impresora A1. Este conjunto de componentes imprimibles te permite montar tu AMS lite de forma segura.
Para la A2L, por favor consultá la Guía de conexión del AMS para A2L.

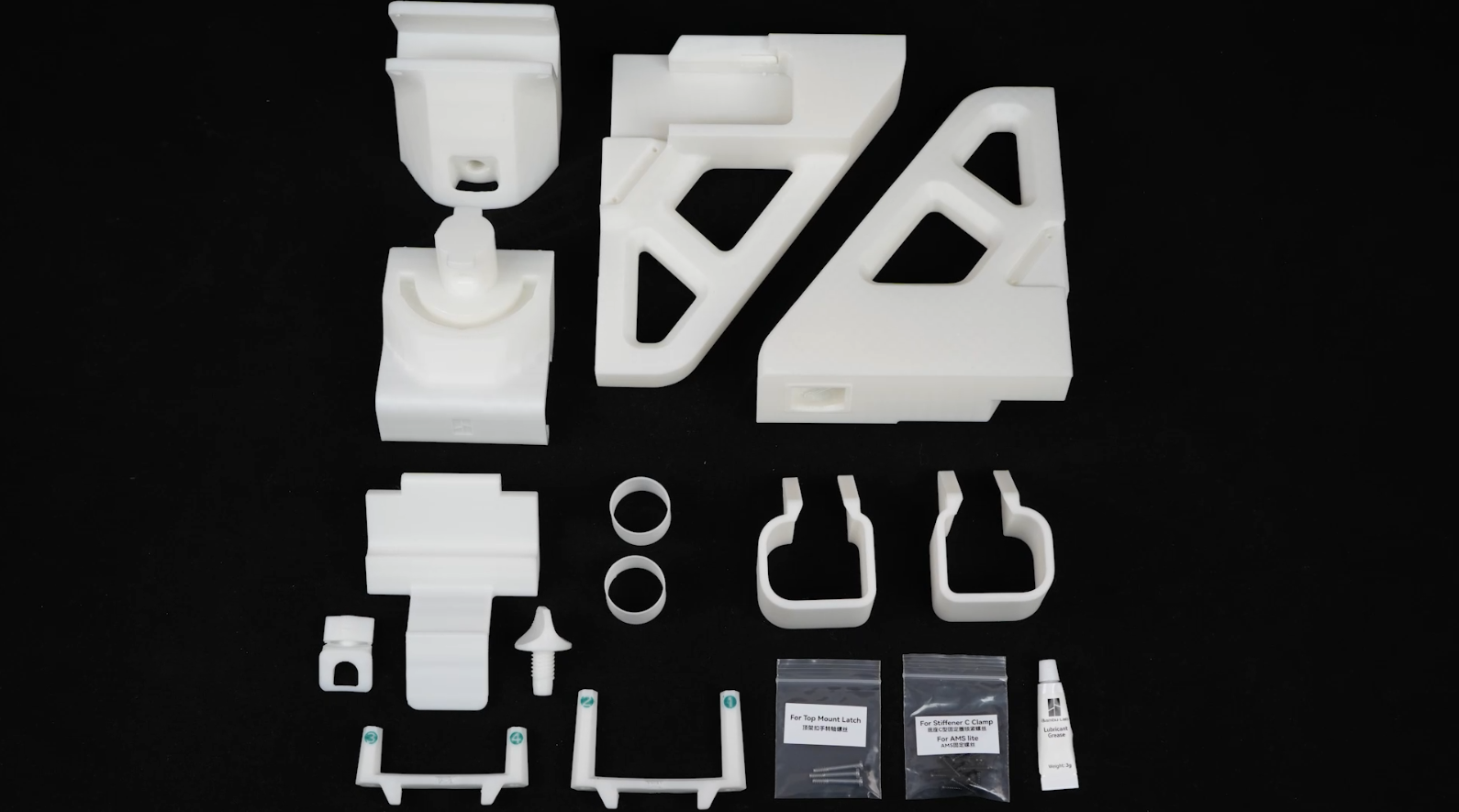

Materiales necesarios
1. Modelo impreso para el soporte superior
Hacé clic acá para descargar el modelo desde Maker World.
2. 2 tornillos BT3-23
Podés usar tus propios tornillos M3-23 o comprar el kit de tornillos oficial para el montaje superior del AMS lite en nuestra tienda.
3. 12 tornillos BT3-12
Podés usar tus propios tornillos M3-10 o comprar el kit de tornillos oficial para el montaje superior del AMS lite en nuestra tienda.
4. Grasa lubricante
La caja de accesorios incluye grasa lubricante, pero también podés usar otros lubricantes compatibles.
5. Llave Allen H2
Nota: El kit de tornillos oficial para el montaje superior del AMS lite se vende oficialmente y contiene cinco tornillos que no se necesitan en esta guía, pero podés guardarlos para usarlos más adelante.
Guía de instalación

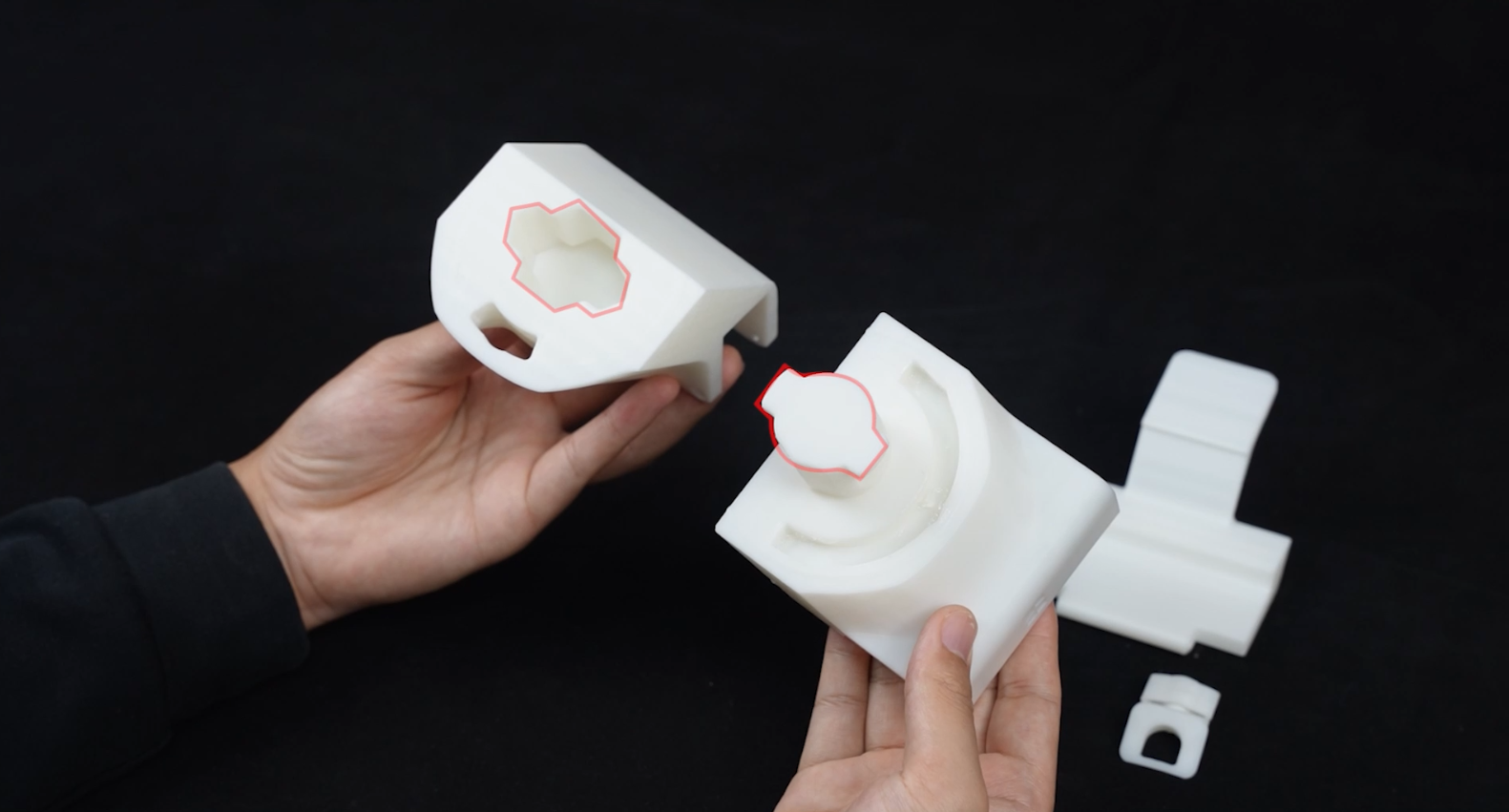

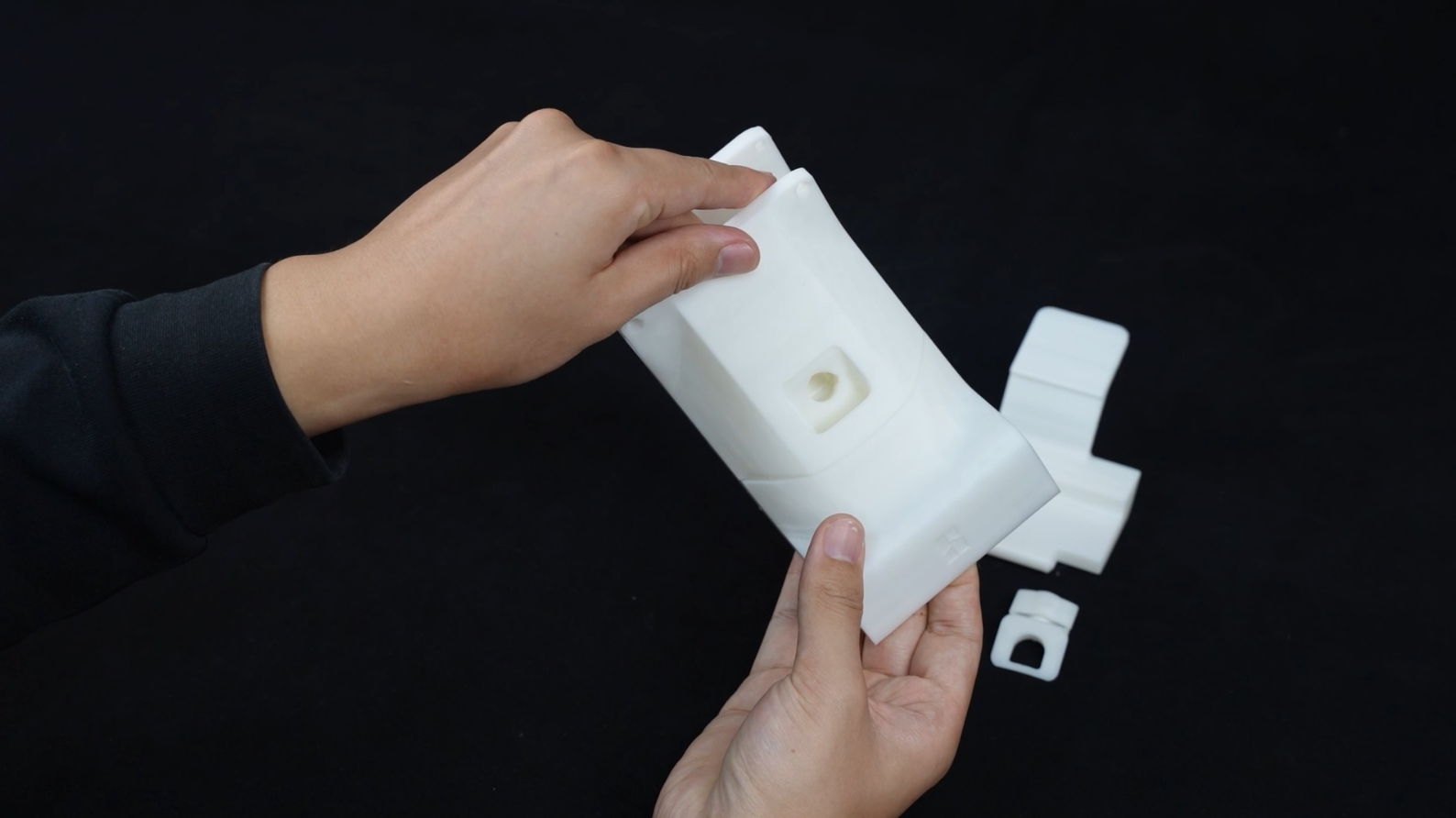

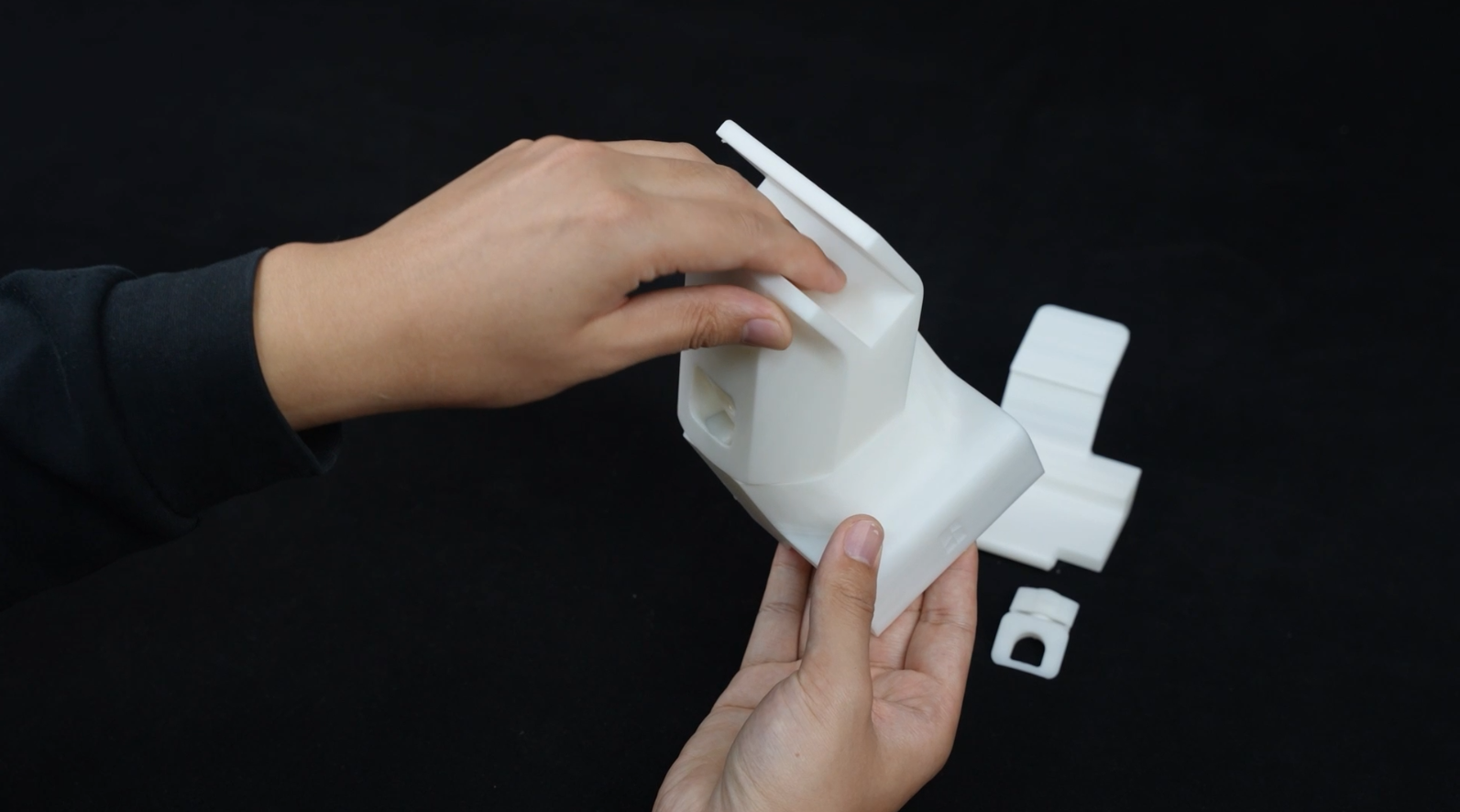

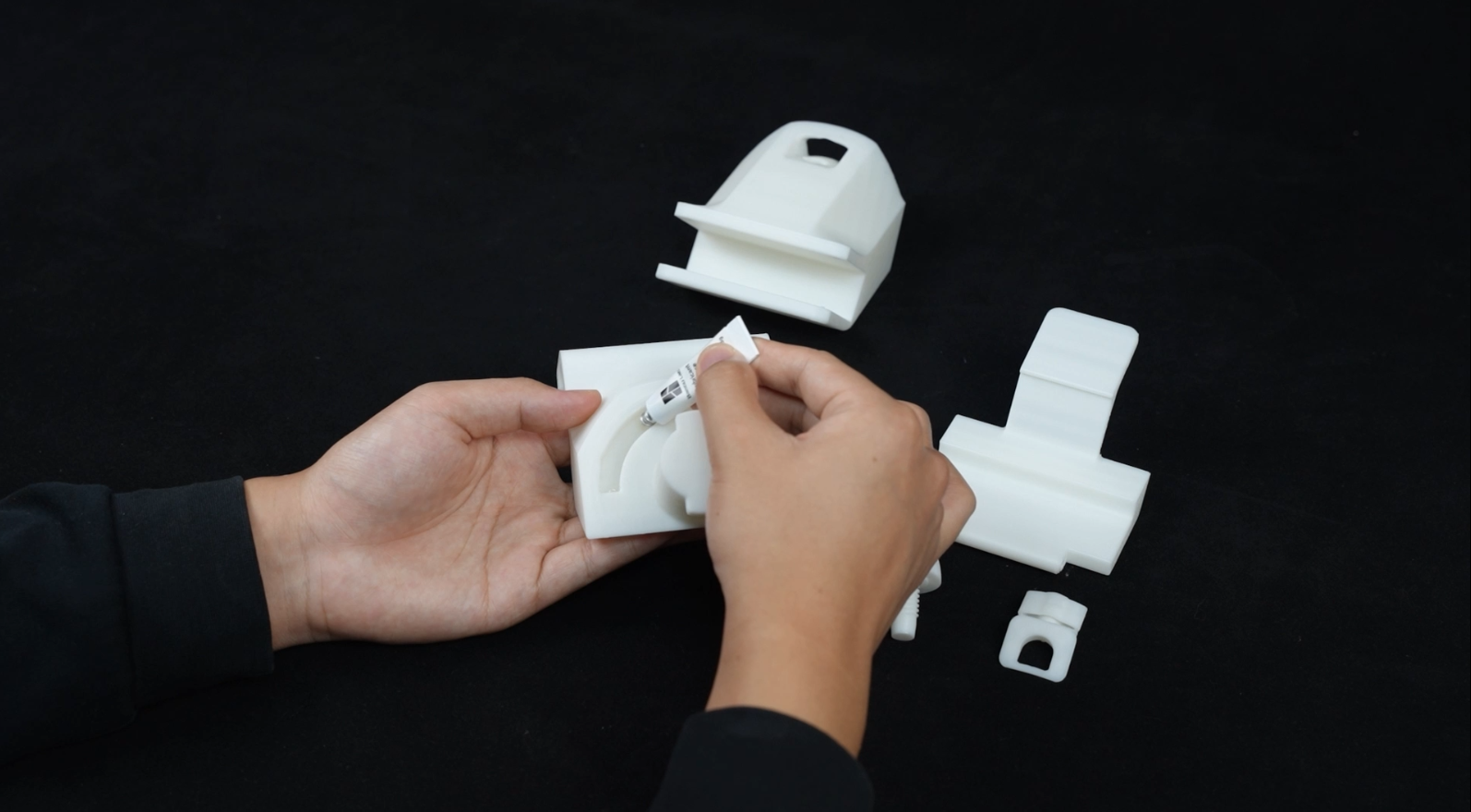

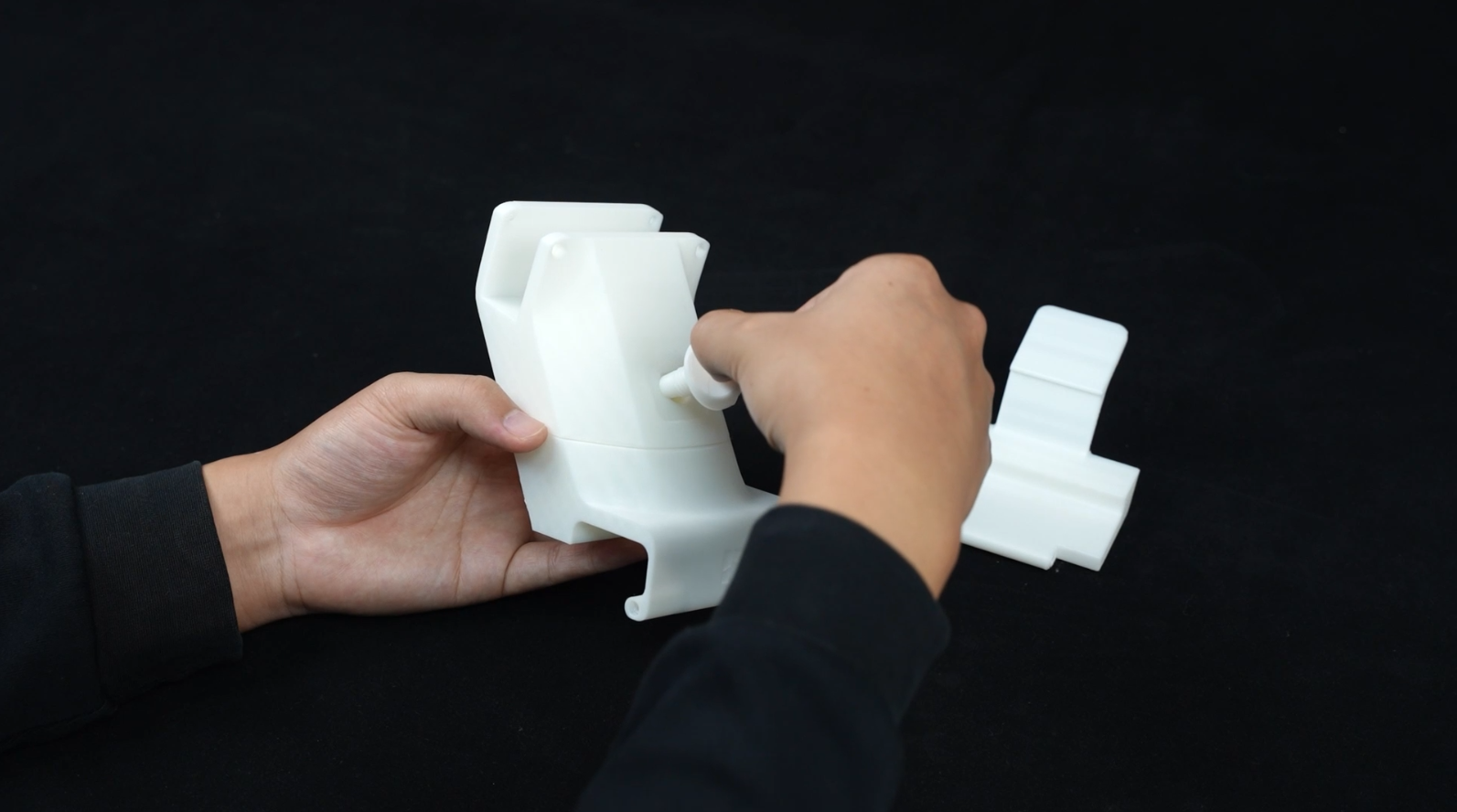

- Paso 1: Poné grasa en la ranura de la guía del soporte y uní las partes superior e inferior del mismo. Alineá los cierres a presión y giralos para que traben con firmeza.

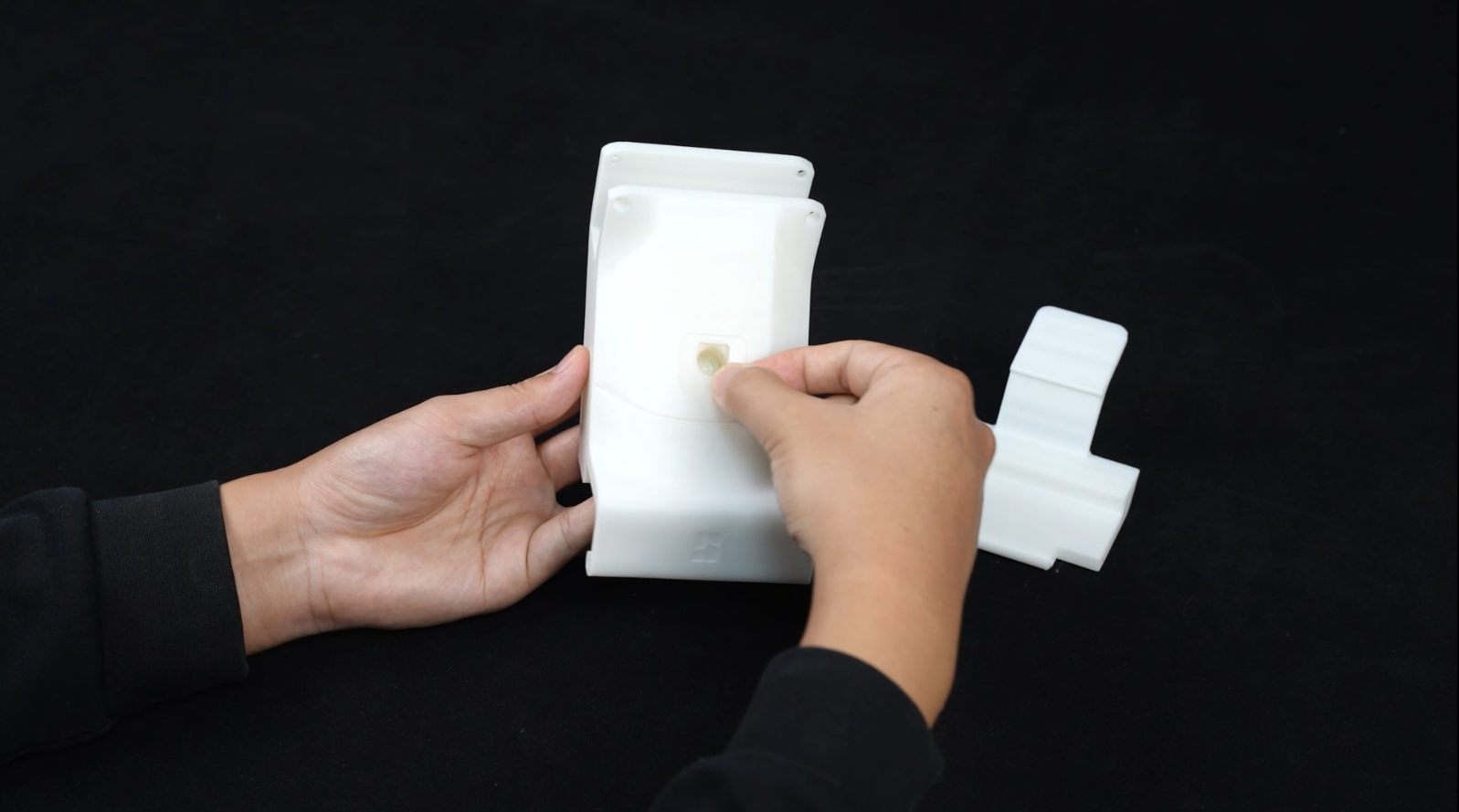

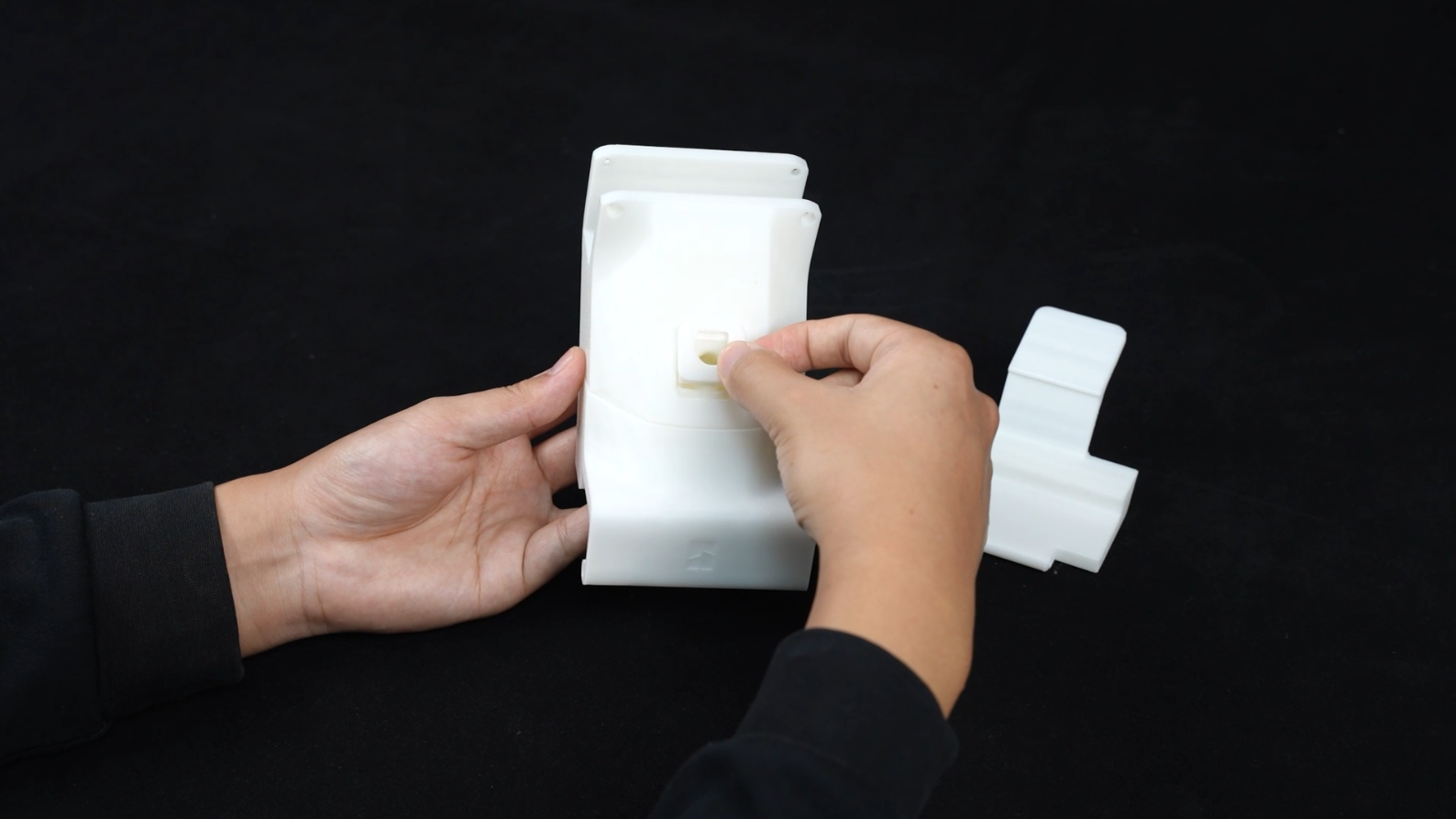

- Paso 2: Colocá el inserto de bloqueo en su lugar.
- Paso 3: Atornillá el tornillo de bloqueo.
- Paso 4: Armá y encastrá el pestillo en su lugar, y usá 2 tornillos BT3-23 para fijar el eje del pestillo.
- Paso 5: Enganchá el amortiguador en la ranura inferior de ambos refuerzos del eje Z.
- Paso 6: Mové la abrazadera en C hasta que calce en su lugar desde el costado de la columna.
- Paso 7: Insertá el refuerzo del eje Z en las abrazaderas laterales correspondientes y usá 8 tornillos BT3-12 (4 de cada lado) para apretarlas y asegurar el refuerzo.
- Paso 8: Enganchá el soporte superior del AMS en el pórtico superior.
- Paso 9: Orientá el cuerpo del AMS lite de modo que el lado de los números 3 y 4 mire hacia el frente (donde está la pantalla).
- Paso 10: Usá 4 tornillos BT3-12 para ajustar el cuerpo del AMS en el soporte, y no te olvides de volver a conectar el conector de 4 pines.
- Paso 11 (Opcional): Enganchá la guía del tubo de PTFE (hacé coincidir el número con el puerto correspondiente).
- Paso 12: Insertá los tubos de PTFE más largos en los puertos 1 y 2, e insertá los tubos más cortos en los puertos 3 y 4.
Foto final
La posición óptima, después de que el hotend y la cama caliente entren en contacto, es alinear el borde del organizador de tubos con el borde inferior del travesaño. Esto ayuda a reducir la resistencia del filamento.
Notas finales
Esperamos que nuestra guía te haya sido de ayuda. Si tenés alguna duda o inquietud sobre el proceso, por favor comunicate con nuestro equipo de atención al cliente. Estamos acá para asistirte.
Hacé clic acá para abrir un nuevo ticket en nuestra página de soporte.
