Si notás que los restos de filamento se quedan acumulados en el purge wiper de tu impresora Serie A1 y no salen despedidos como deberían, esta guía te va a ayudar. Te explicamos paso a paso cómo revisar y ajustar los componentes para que el descarte de material funcione sin problemas.
Fenómeno:

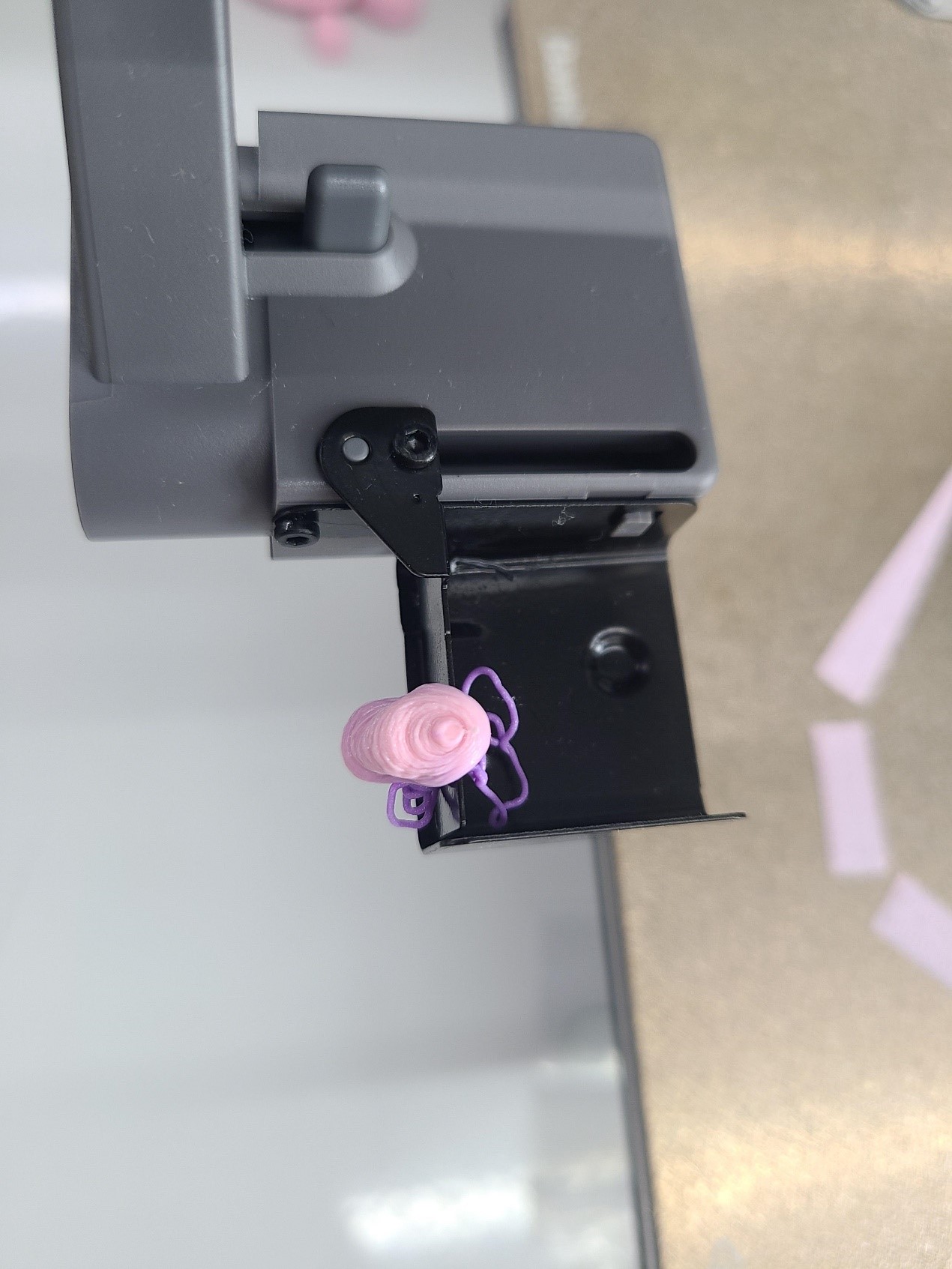

El material sobrante queda en la placa del purge wiper y no rebota normalmente después de que el cabezal se aleja.
El deflector del purge wiper se queda trabado.
La causa del problema
- La placa del purge wiper se traba en su recorrido.
- La placa del purge wiper está suelta o deformada.
- La posición del protector del eje X no está bien ajustada.
Solución
1. Actualizá el firmware de la impresora

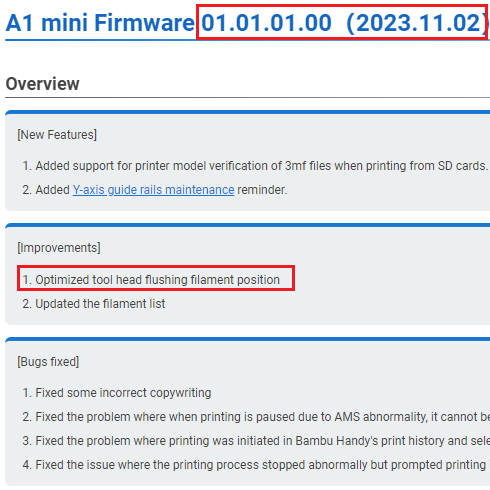

El 2 de noviembre de 2023 lanzamos un firmware de reparación especial. Si la versión de tu firmware es anterior a esta, por favor actualizala a la última versión disponible por OTA.
2. Limpiá el purge wiper

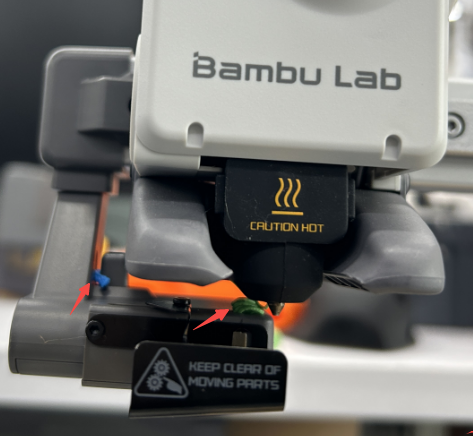

Sacá cualquier obstrucción, como restos de filamento, que esté en el recorrido del purge wiper usando pinzas, un soplador de aire o algo similar.
3. Ajustá la placa del purge wiper

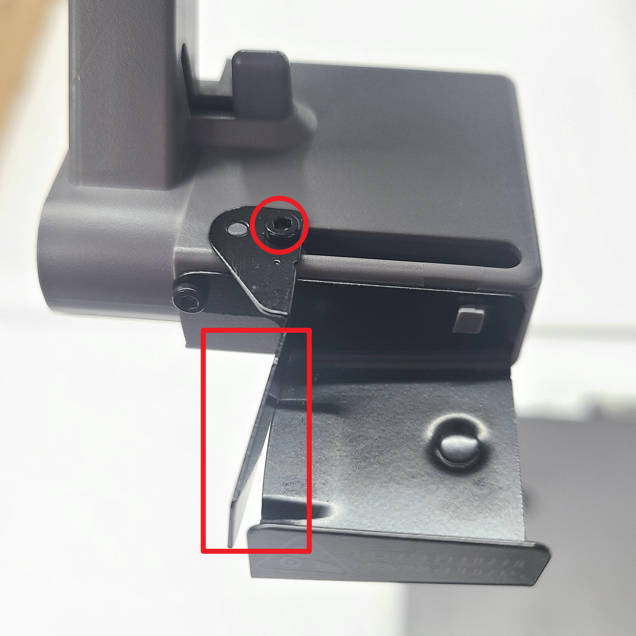

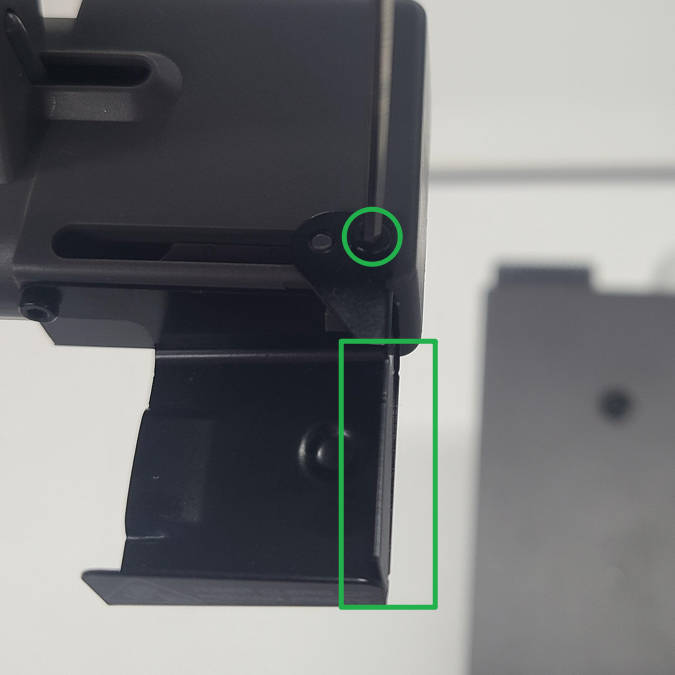

Apretá los tornillos de la placa para que vuelva a su posición original.
4. Ajustá la posición de instalación del protector del eje X

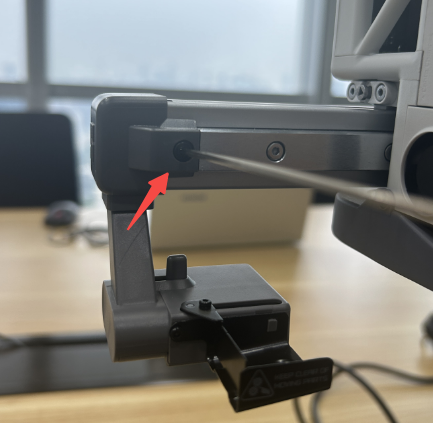

4.1 Aflojá los 2 tornillos marcados con la llave Allen H2.0.

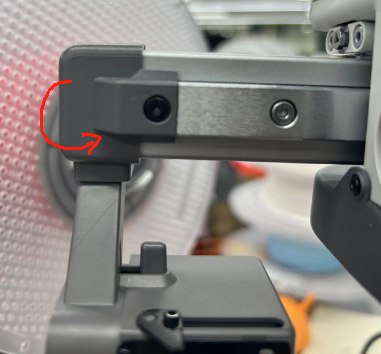

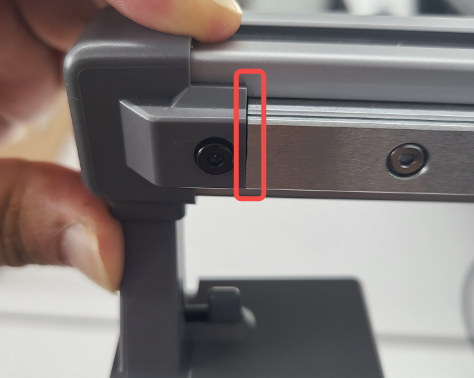

4.2 Empujá el protector del eje X hacia adentro en sentido antihorario, haciendo que el purge wiper quede más cerca de la cama caliente. En este punto, va a quedar un pequeño ángulo entre el protector y la superficie final del X-axis linear rail.
4.3 Mantené el purge wiper en esa posición ajustada y volvé a apretar los 2 tornillos.
5. Limpiá la cremallera del purge wiper

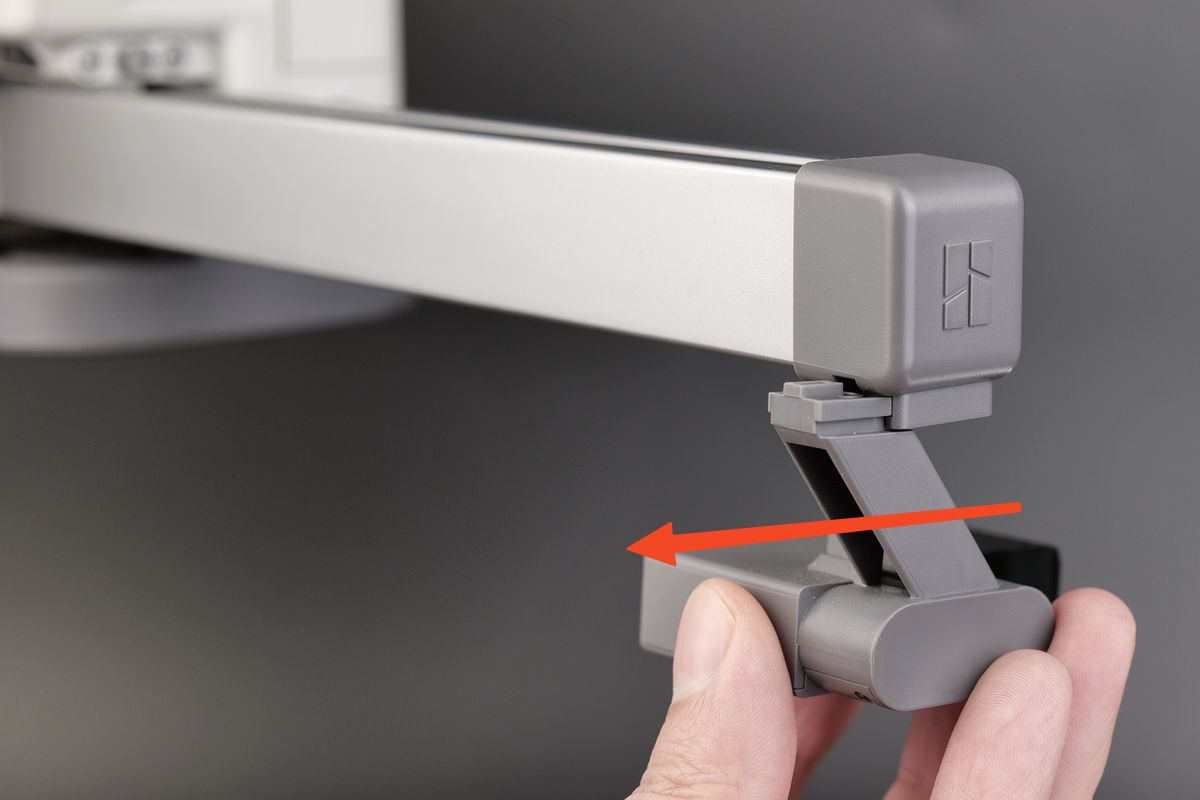

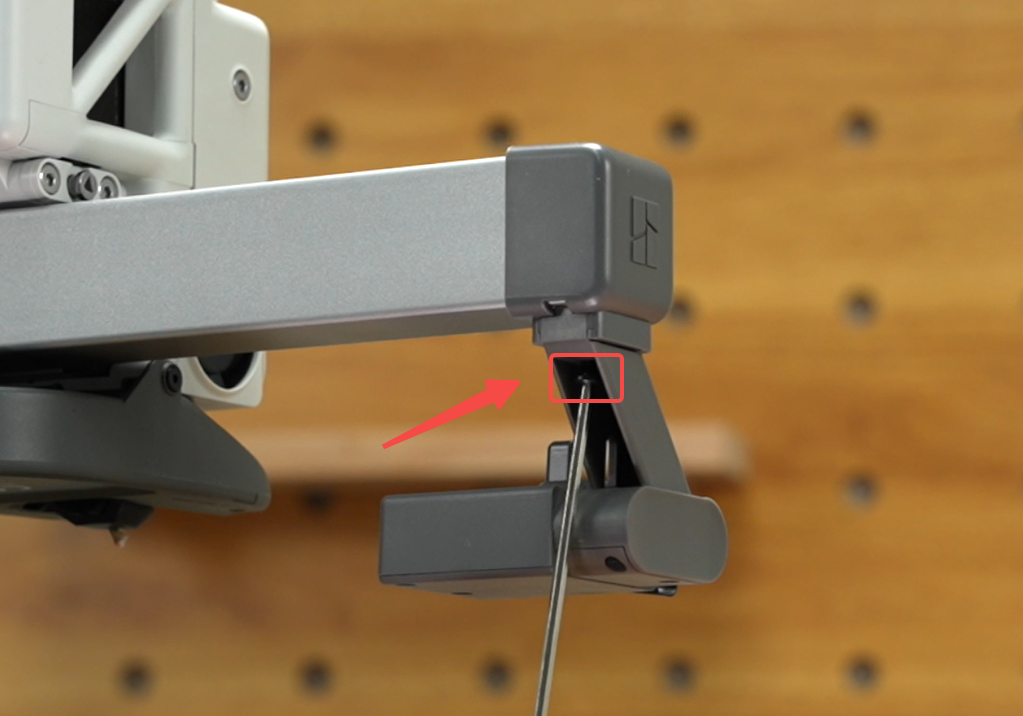

5.1 Sacá los tornillos que están debajo del purge wiper. Una vez afuera, podés deslizar el purge wiper siguiendo la dirección que se muestra en la imagen.

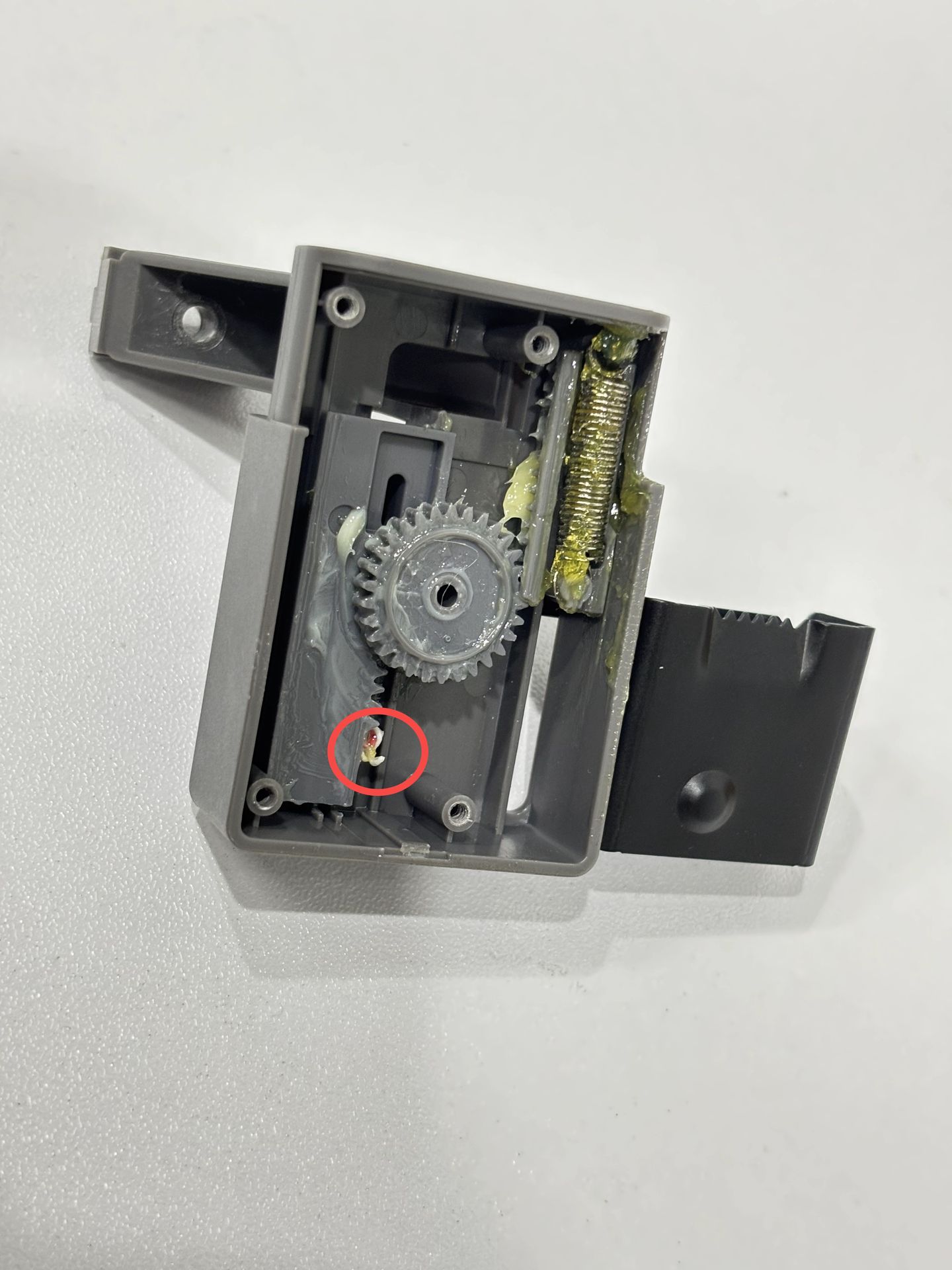

5.2 Usá una llave Allen H1.5 para aflojar los cuatro tornillos de la parte inferior, abrí la tapa de abajo y fijate si hay objetos extraños en la cremallera o el engranaje; si encontrás algo, limpialo.
5.3 Verificá si el deflector se puede mover normalmente. Si es así, usá la llave H1.5 para apretar los cuatro tornillos de la placa inferior, instalá el purge wiper de nuevo en el eje X y ajustá el tornillo de fijación con la llave Allen H2.0.
6. Ajustá el purge wiper
Si el purge wiper no rebota bien porque está deformado, sostené el deflector con una mano y usá la otra para doblarlo hasta que vuelva a su posición normal.
Nota: Tené cuidado al doblarlo para no romper la unión entre las partes metálicas y las de plástico.
7. Clip roto
Si el clip del purge wiper se rompió, podés usar pegamento 502 para pegarlo.
Esperamos que esta guía detallada te haya servido. Para garantizar una ejecución segura y efectiva, si tenés dudas o preguntas sobre el proceso, te recomendamos abrir un ticket de soporte técnico. Por favor, incluí una foto o video del problema junto con cualquier información adicional de tu caso.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
