Esta guía te va a ayudar a diagnosticar y resolver problemas eléctricos en tu impresora A1. Seguí estos pasos si el equipo no prende o si la pantalla se queda negra aunque el interruptor brille, para identificar si la falla está en la fuente, los cables o las placas internas.
Cuándo usar esta guía
Si tu dispositivo presenta los siguientes inconvenientes, fijate en este documento para solucionarlos:
- El indicador de encendido de la impresora no se prende después de conectarla a la corriente.
- El indicador de encendido funciona normal, pero la pantalla no prende y el software muestra que el equipo está fuera de línea.
Notas importantes antes de empezar
Antes de arrancar con las pruebas formales, primero tenés que entender el estado de los indicadores de la placa principal, del cabezal (toolhead), del HMS y de la fuente de alimentación interna.

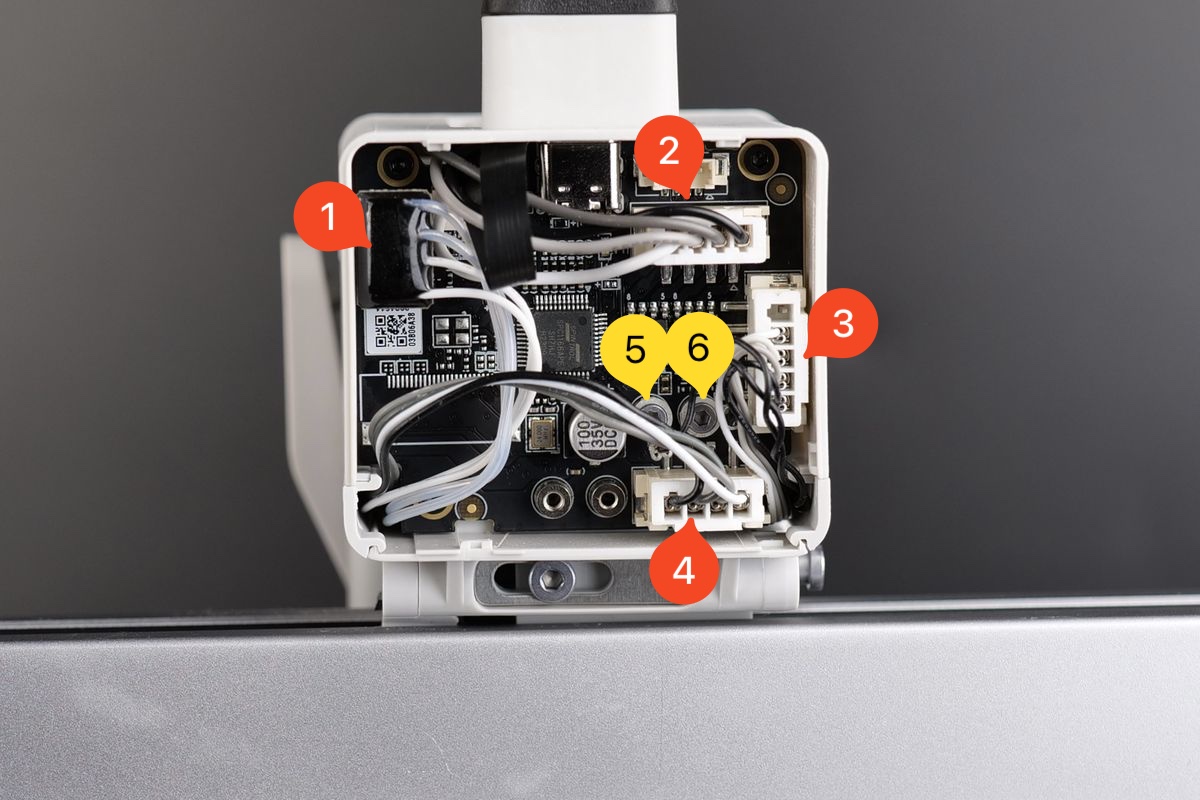

Estado normal: Indicador de la placa TH en verde fijo
Para ver el indicador del cabezal, tenés que sacar la tapa trasera. Tironeá de la parte de abajo de la tapa y hacé palanca con cuidado para abrirla.

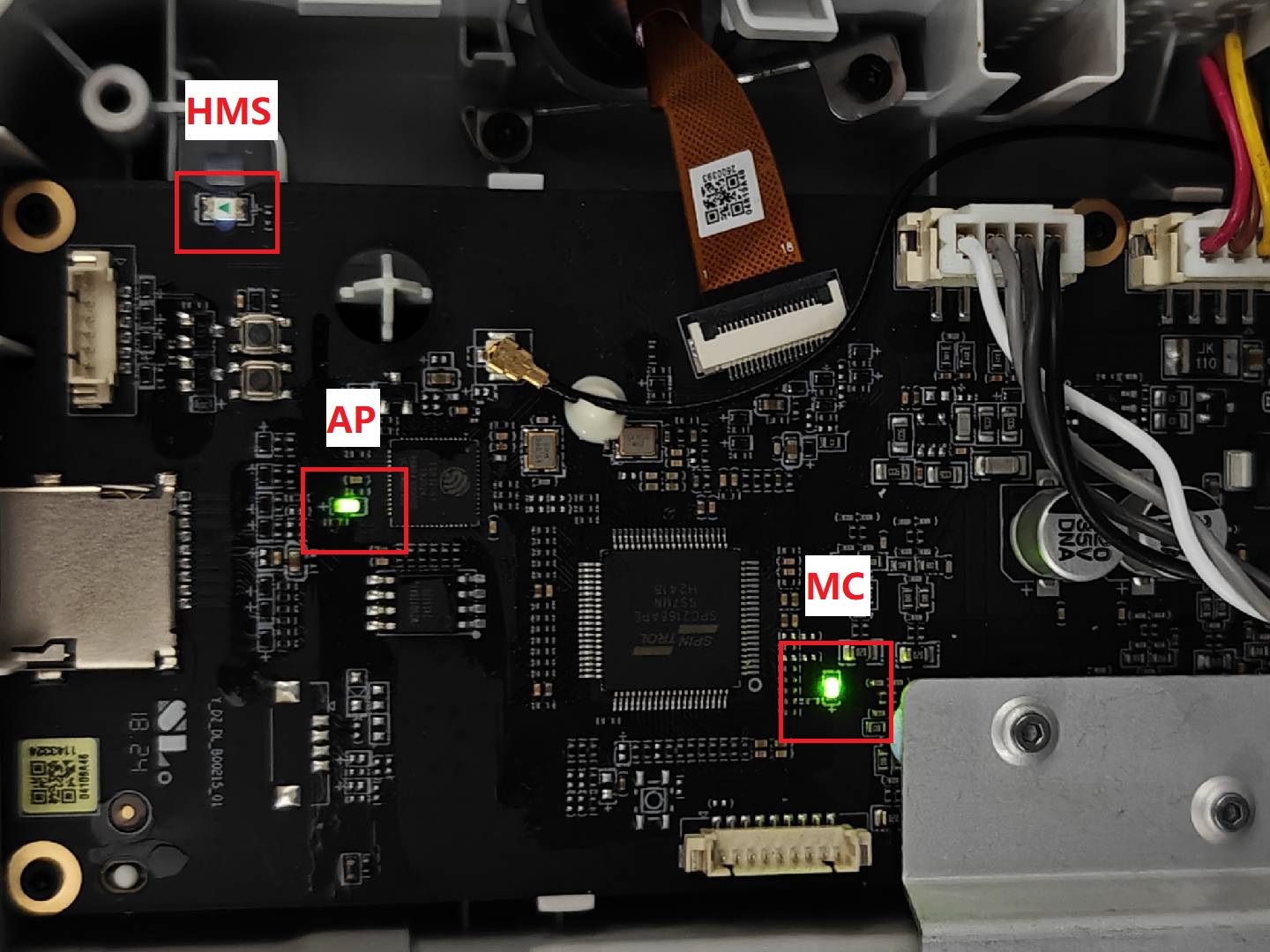

Estado normal: El indicador MC parpadea en verde una vez cada 5 segundos
Estado normal: El indicador AP parpadea en verde una vez por segundo

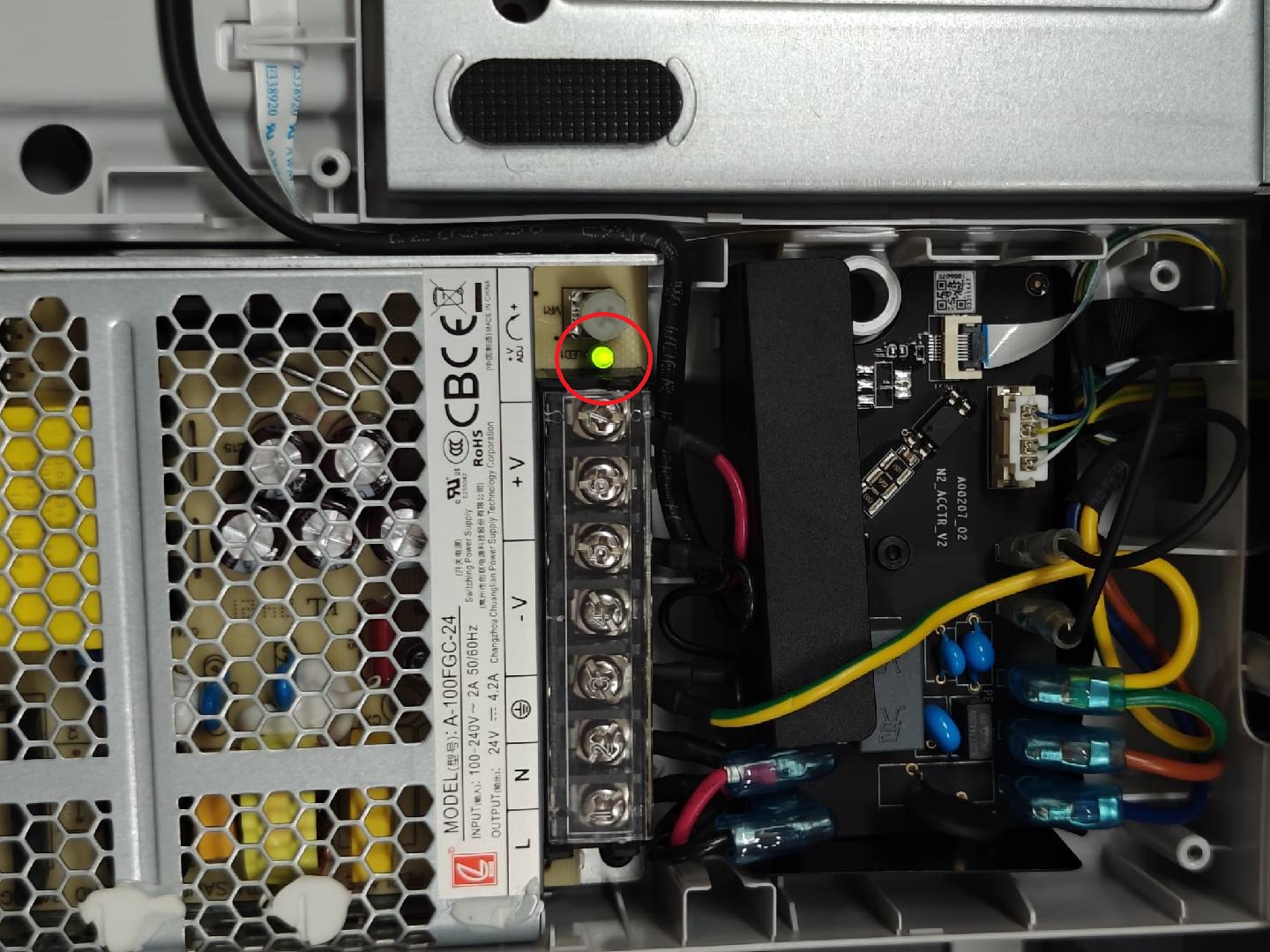

Estado normal: Indicador de la fuente de alimentación interna en verde fijo
Primero tenés que consultar la guía para reemplazar la fuente de alimentación interna y sacar la tapa inferior de la impresora para observar la luz de la fuente.
Aviso de seguridad
¡Aviso importante! Esta guía requiere enchufar y desenchufar conectores muy seguido. Antes de hacer cualquier mantenimiento o tocar los conectores (incluyendo el cable del cabezal), por favor apagá la impresora y desenchufala. Esto es para evitar cortocircuitos mientras manipulás los componentes, lo que podría romper más cosas o ser peligroso. Después de conectar o desconectar lo necesario, prendé la impresora y mirá el estado del indicador. En ese momento, solo limitate a observar la luz y no toques los enchufes de los cables directamente.
Cuando hagas mantenimiento o busques fallas, fijate primero la temperatura del hotend y de la cama para evitar quemarte. Si tenés que trabajar con calor, usá guantes aislantes.
Si tenés dudas sobre esta guía, mandá un ticket de soporte para que te ayudemos.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- Destornillador Phillips PH2
- Pinzas
- Multímetro (opcional)
Indicador del interruptor de encendido apagado

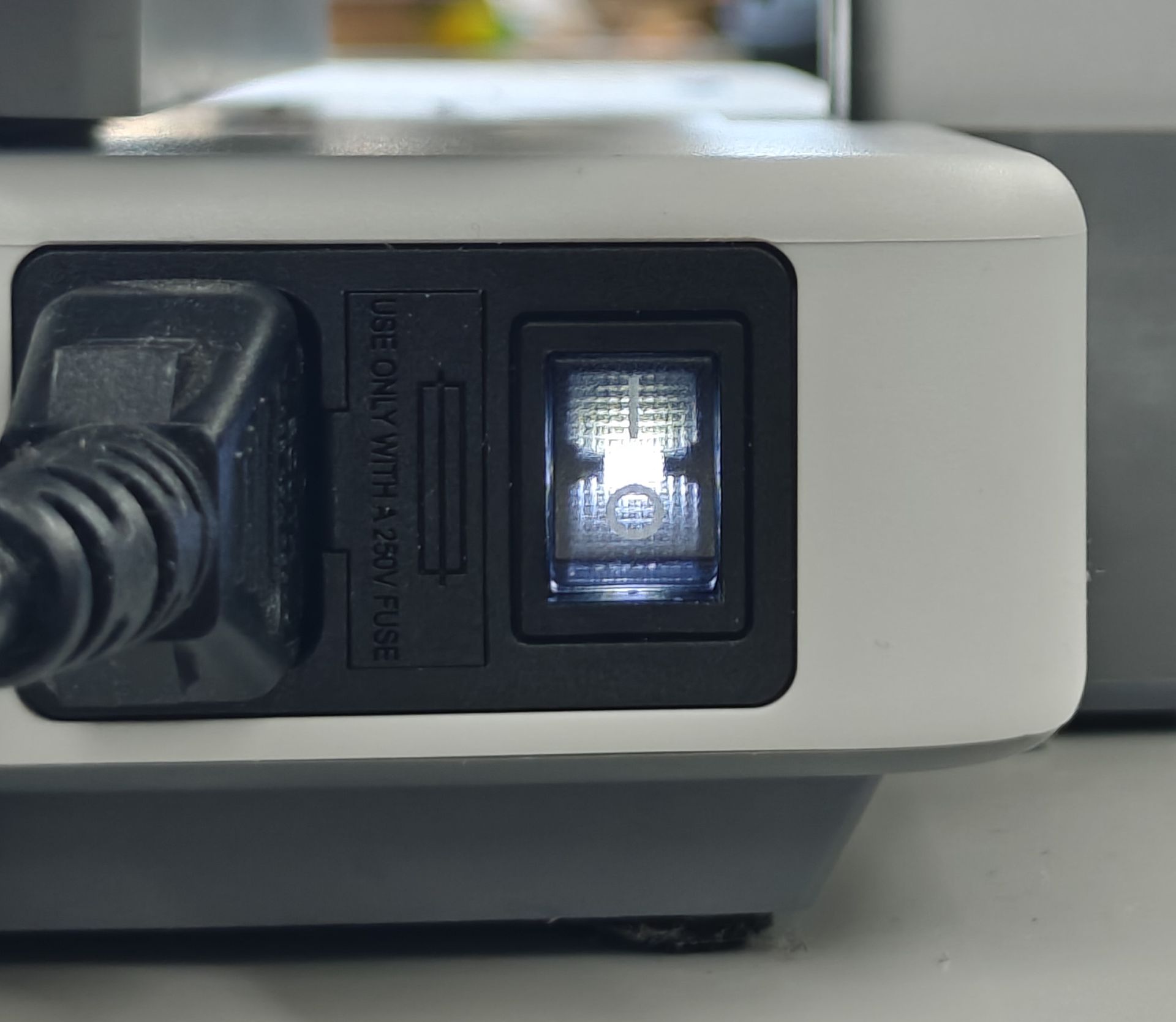

Después de conectar el equipo a la pared y apretar el interruptor, la luz blanca del botón debería prenderse sola. Si no prende, quiere decir que hay una falla en el cable de alimentación o en el mismo interruptor.
Paso 1: Falla en el cable de alimentación
El cable de la impresora usa un enchufe estándar. Usá otro cable del mismo tipo para probar. Prendé la impresora y fijate si la luz blanca enciende. Si vuelve a la normalidad, el problema era el cable y tenés que cambiarlo por uno nuevo.
Paso 2: Fusible quemado o falla en el interruptor

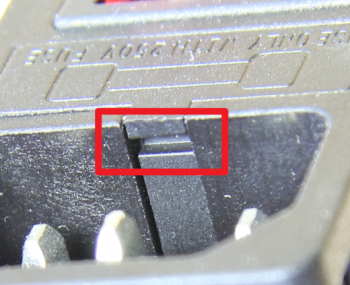

Adentro del interruptor hay un fusible de 250V 6A. Podés usar unas pinzas para sacar el portafusible. Como algunos fusibles no son transparentes, no se nota a simple vista si están bien. Podés usar un multímetro u otros métodos para probarlo.
Si tu celular tiene pantalla capacitiva (multitáctil), podés agarrar un extremo del fusible con los dedos y tocar la pantalla con el otro extremo para ver si el teléfono reconoce el toque. Si reacciona, el fusible está bien.
Con un multímetro en modo continuidad (pitido) o resistencia, tocá las tapitas de metal de los extremos: si suena o la resistencia es cercana a 0 Ω, el fusible está perfecto. Si no suena, marca OL o una resistencia muy alta, el fusible se quemó y tenés que cambiar el zócalo del interruptor.
Indicador del interruptor de encendido prendido
Si la luz del botón prende pero la pantalla sigue negra o el equipo figura fuera de línea, la falla puede estar en un corto en los módulos de las placas AP, MC, TH o en la fuente interna.
Método de diagnóstico: Si al desconectar un conector específico los indicadores del resto de los circuitos vuelven a la normalidad, quiere decir que el módulo conectado a esa ficha es el que falla. Si desconectás todo de la placa principal y sigue fallando, entonces la placa es la que está rota.
Todos los indicadores AP/MC/TH están apagados
La placa principal recibe 24V de la fuente interna. Si la fuente no entrega energía correctamente, nada va a prender.

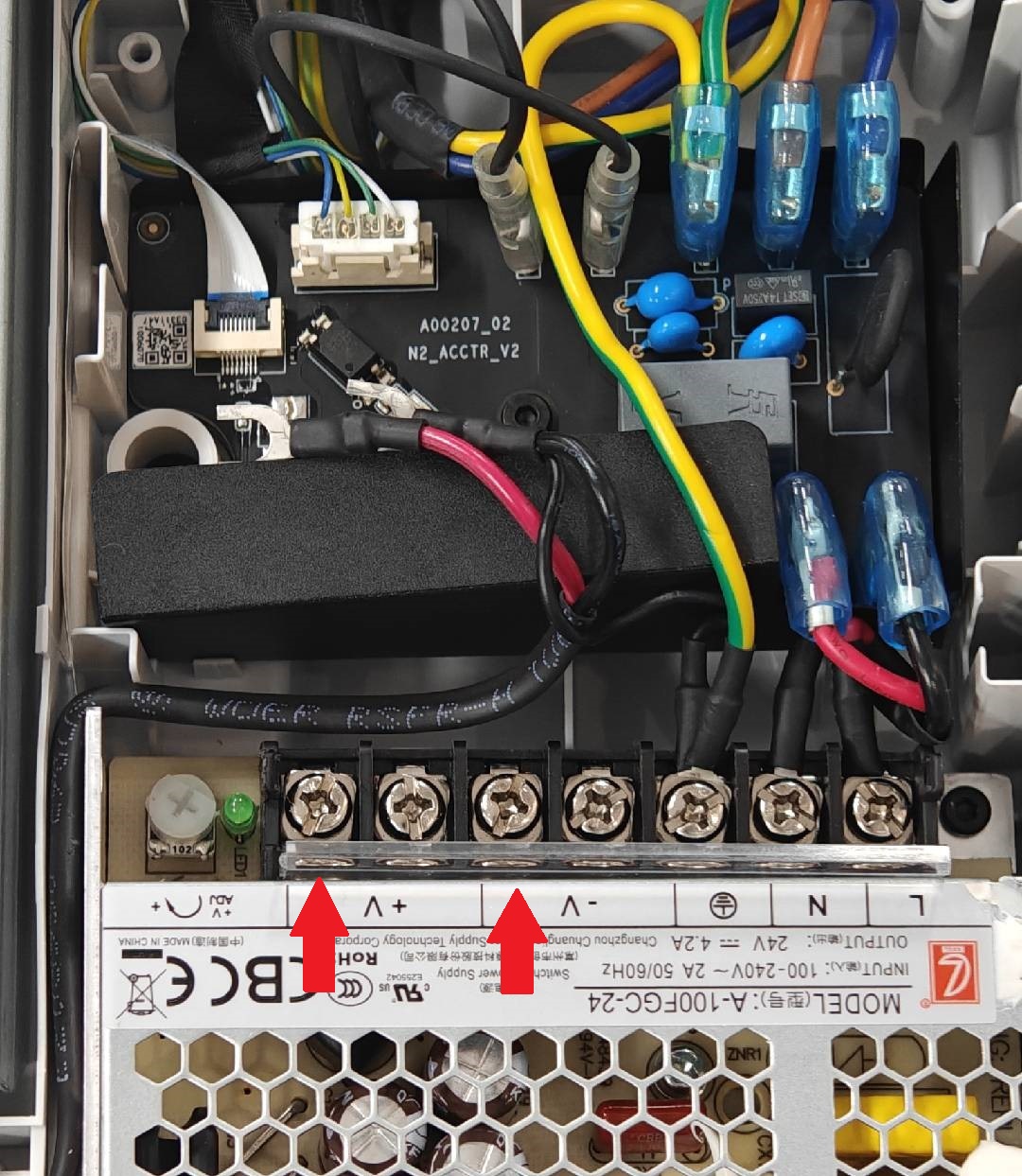

Fijate en la guía de reemplazo de fuente interna, aflojá los tornillos #1 y #2 para sacar el cable de alimentación de la placa principal. Si después de reiniciar el indicador sigue mal, tenés que cambiar la fuente de alimentación interna por una nueva. Si la luz vuelve a la normalidad al sacar el cable, la fuente está bien y tenés que seguir revisando el resto.
Todos los indicadores AP/MC/TH están anormales (Módulo AP/MC)

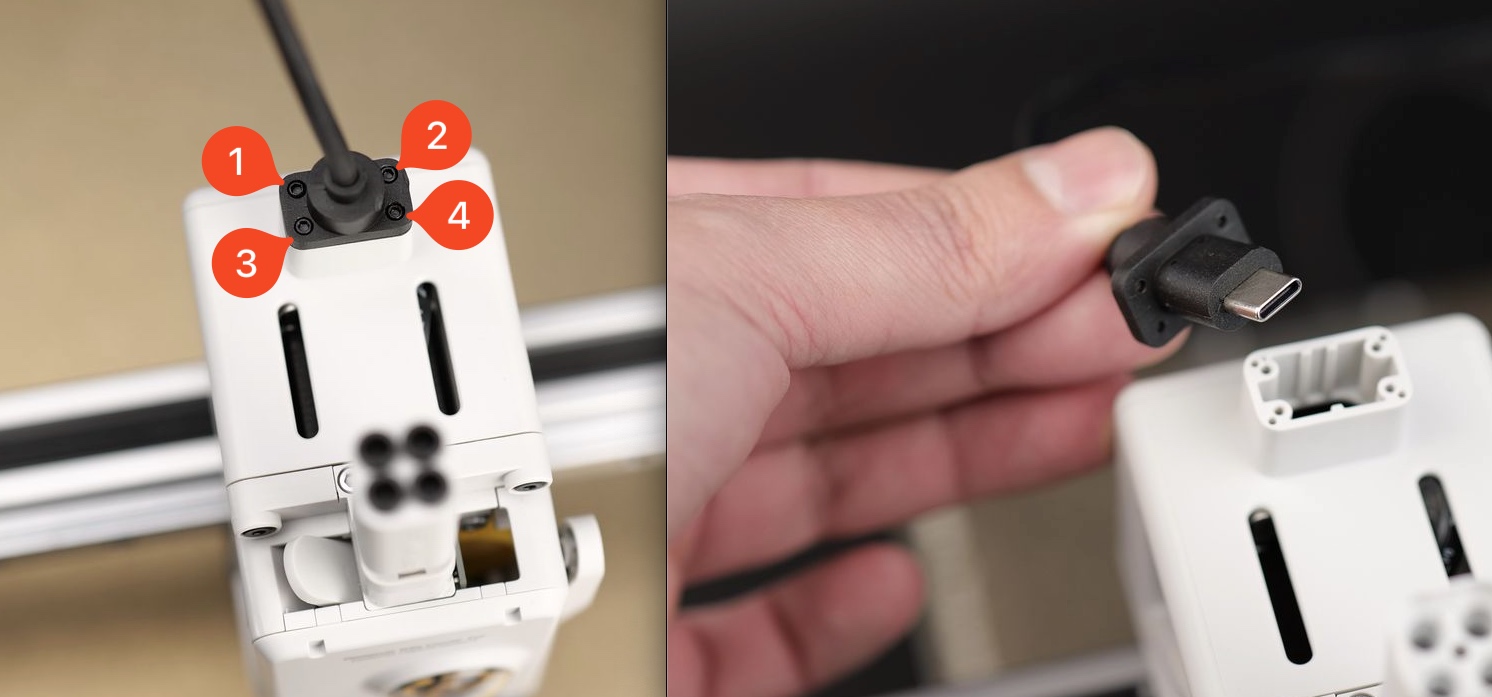

Si los indicadores AP/MC no funcionan bien, primero desconectá el enchufe USB-C de la placa TH, prendé el equipo y mirá qué pasa.
- Si los indicadores AP/MC vuelven a la normalidad, la falla está en el módulo de la placa TH.
- Si siguen mal, la falla está en el módulo AP/MC. Siguiendo la guía de reemplazo de placa principal, sacá todos los conectores y la tarjeta SD. Prendé y fijate si las luces vuelven: si lo hacen, andá conectando de a uno hasta ver cuál hace que falle todo. Si sigue fallando sin nada conectado, tenés que cambiar la placa principal.
Solo el indicador TH está anormal (Módulo TH)

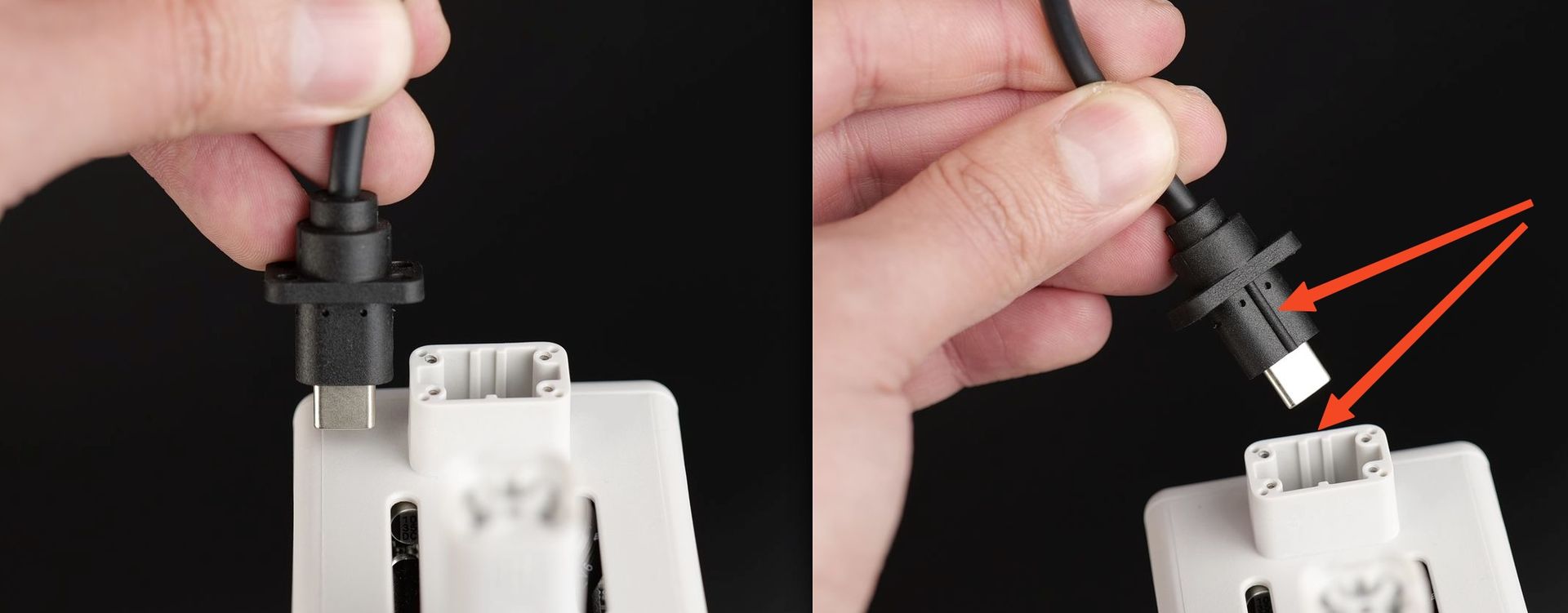

Para solucionar problemas en el módulo TH, primero conectá el enchufe USB-C de la placa TH (fijate bien la orientación del cable y la muesca de alineación atrás). Desconectá el resto de los módulos de la placa TH y prendé la impresora.
