Este tutorial te explica paso a paso cómo limpiar el extruder de la serie A1. Es un mantenimiento clave para que tu impresora siga funcionando perfecto y no tengas problemas de flujo.
Cuándo hacerlo
Después de usar la impresora por mucho tiempo, pueden quedar restos de filamento y polvo dentro del extruder. Esto puede hacer que el engranaje de extrusión se trabe o que directamente deje de girar. Para asegurar que tus impresiones salgan bien, tenés que limpiar los restos de materiales del extruder cada tanto.
Herramientas y materiales necesarios
- Pinzas
- Cepillo
- Llaves Allen H1.5 y 2.0
- Soplador de aire (o aire comprimido)
Limpieza general
Paso 1: Retirá el conjunto del hotend

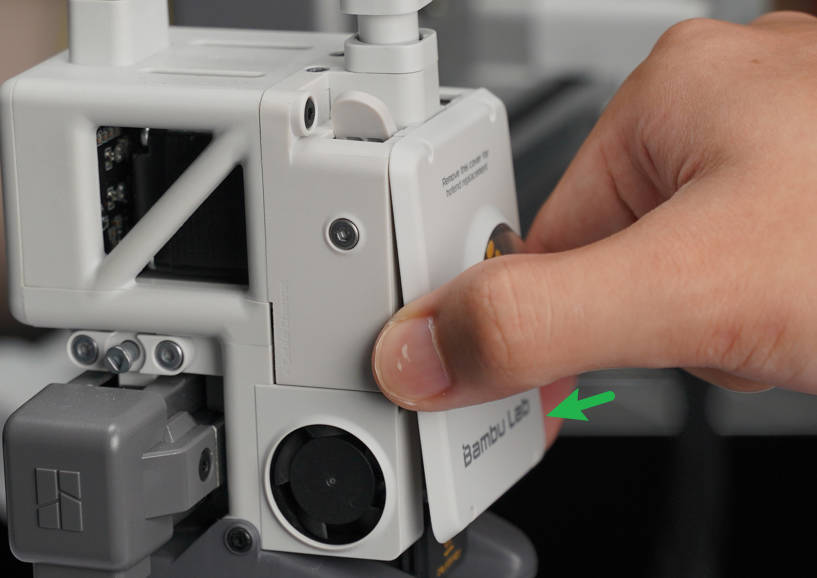

(Si tenés filamento cargado, primero cortalo con el cortador). Presioná la tapa del cabezal de herramienta desde ambos lados para destrabarla y sacarla. Tirá de la pestaña lateral de la funda de silicona del hotend con la mano y retirala.

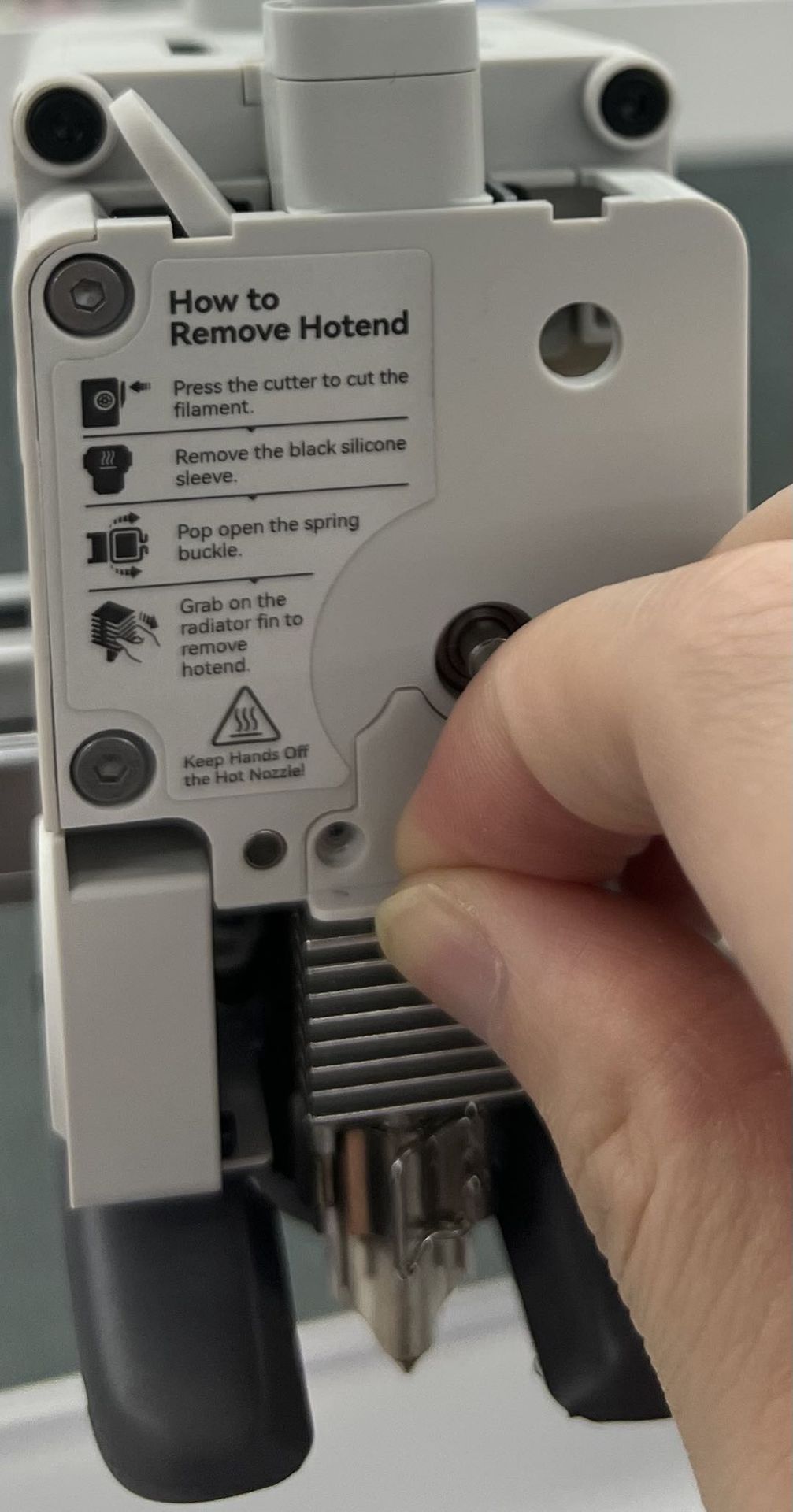

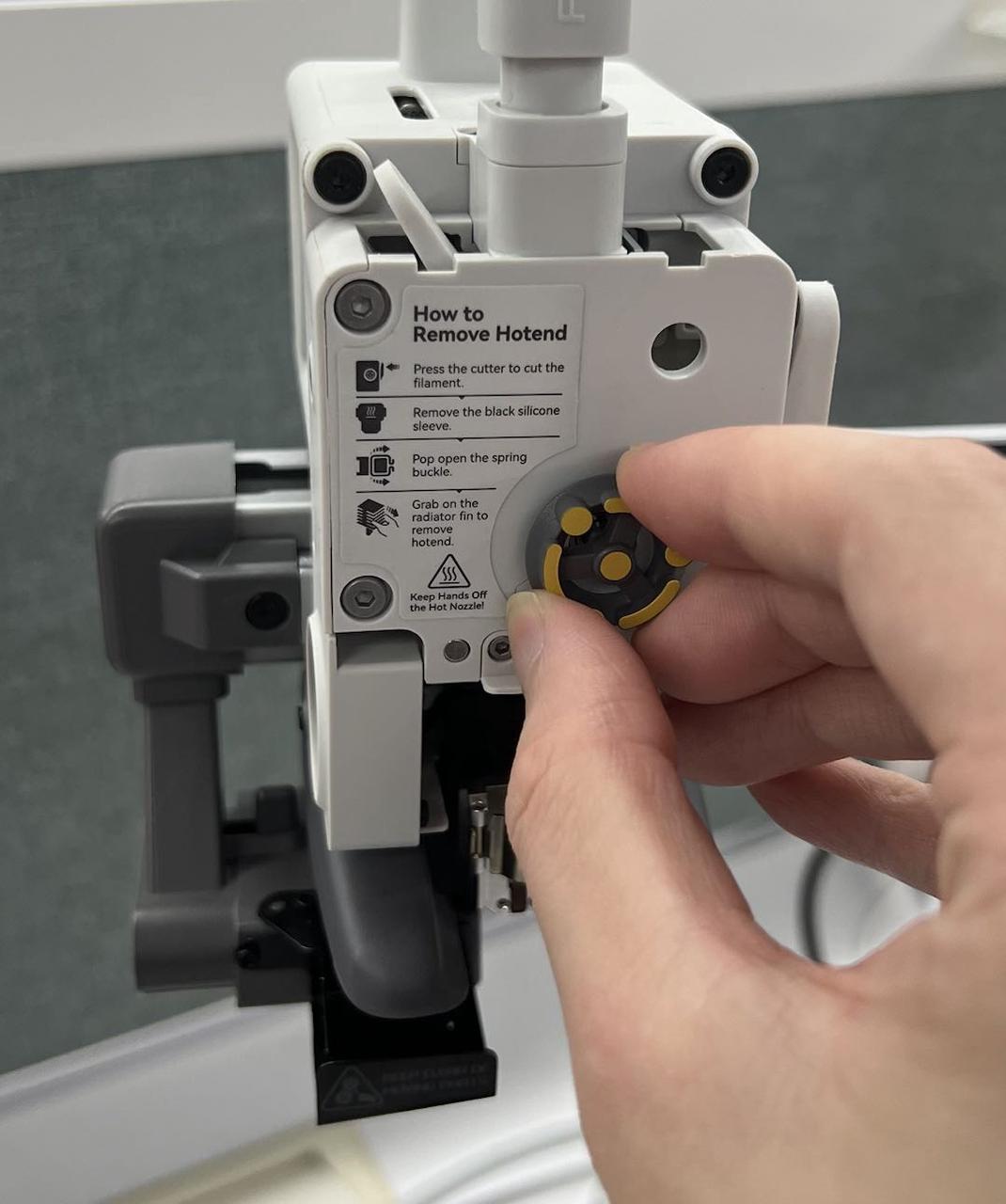

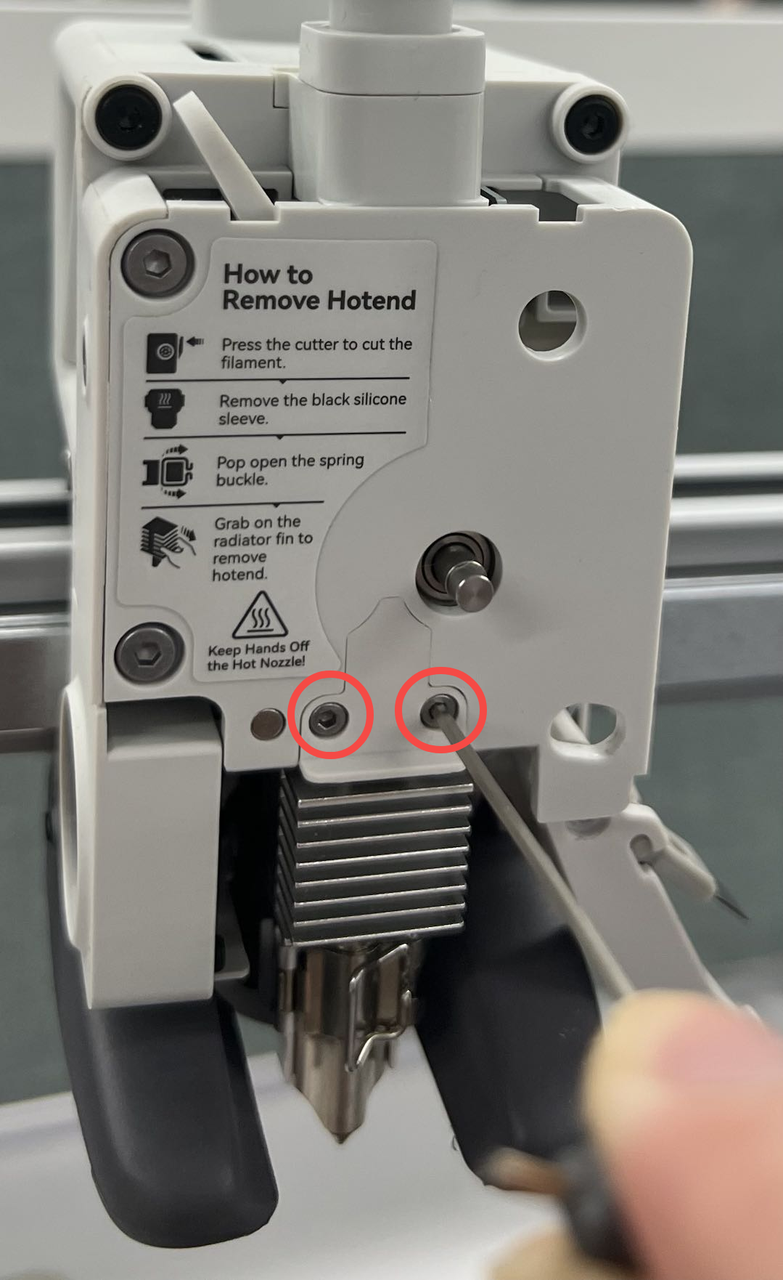

Sacá la rueda giratoria. Quitá el bloque de presión usando una llave Allen H1.5 para desatornillar los dos tornillos.

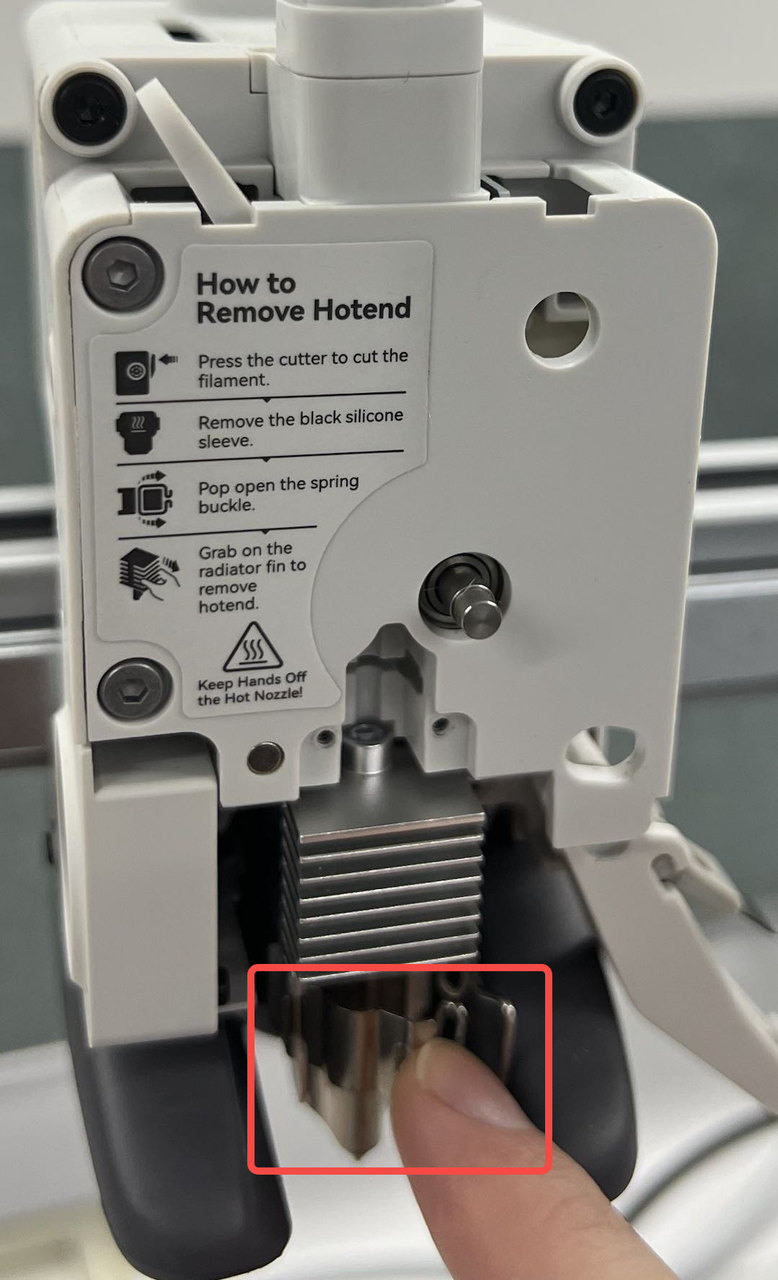

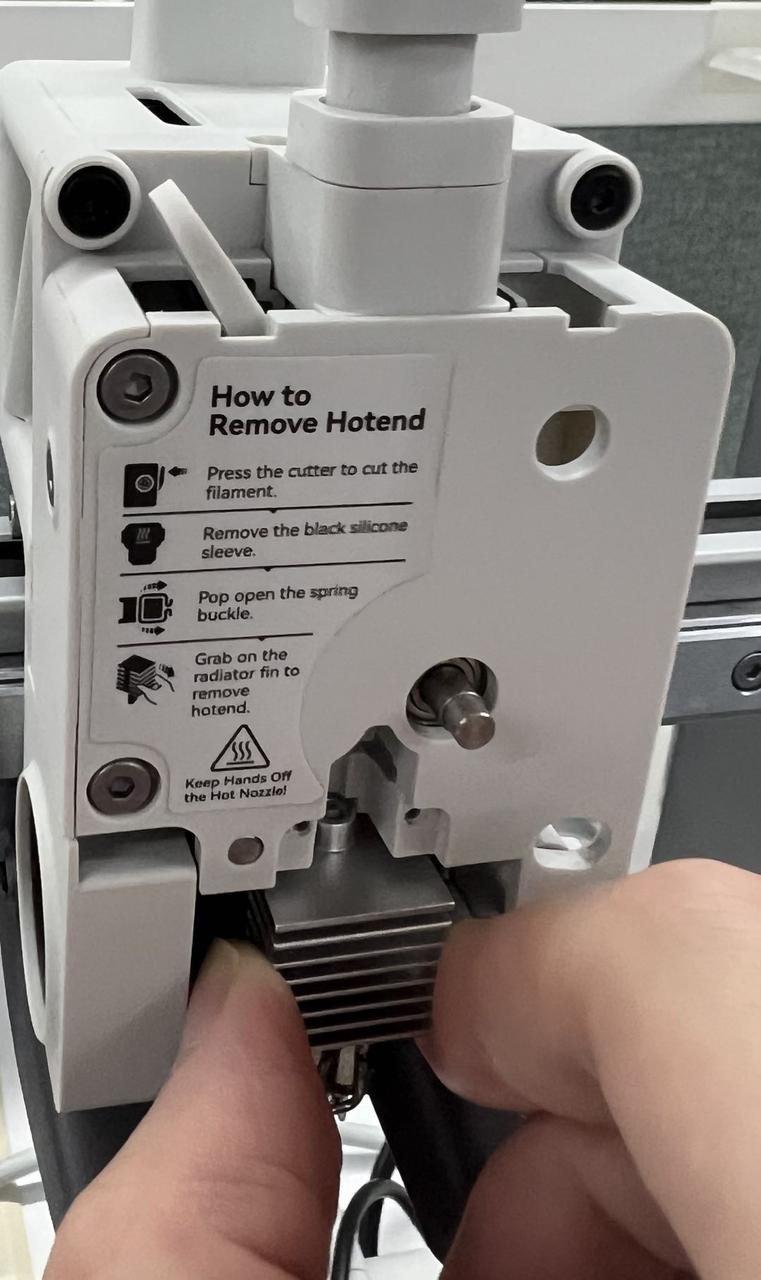

Soltá la traba del hotend, agarrá el disipador con la mano y sacá el hotend.
Paso 2: Aflojá el cortador de filamento
Usá una llave Allen H2.0 para sacar el tornillo y soltá el cortador de filamento.

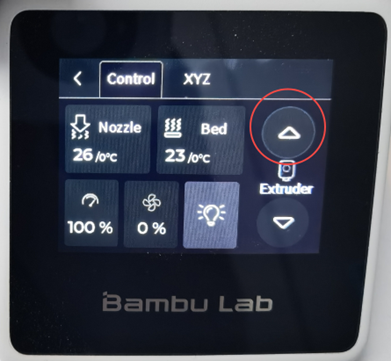

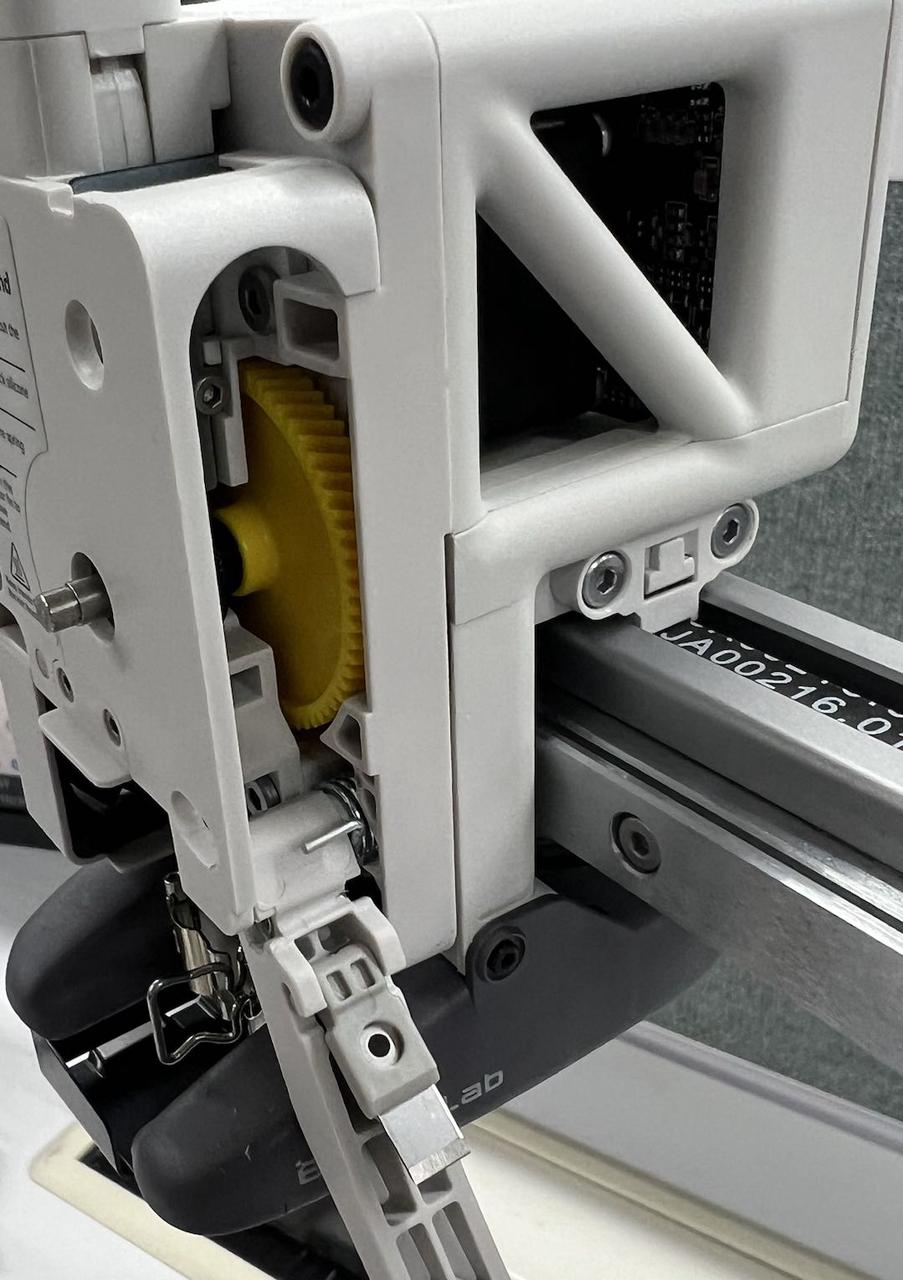

Usá las pinzas y el soplador para limpiar los restos de filamento y residuos en las posiciones indicadas. Podés girar manualmente el engranaje amarillo en sentido horario para limpiar con la máquina apagada, o tocar el botón de "retract" en la pantalla con la máquina prendida para que la rueda del extruder gire hasta el ángulo que necesites.
Si haciendo esto no lográs una limpieza satisfactoria, podés desarmar el extruder y sacar el conjunto de la rueda de extrusión para una limpieza a fondo.
Limpieza profunda
Paso 3: Retirá el conjunto del filament hub

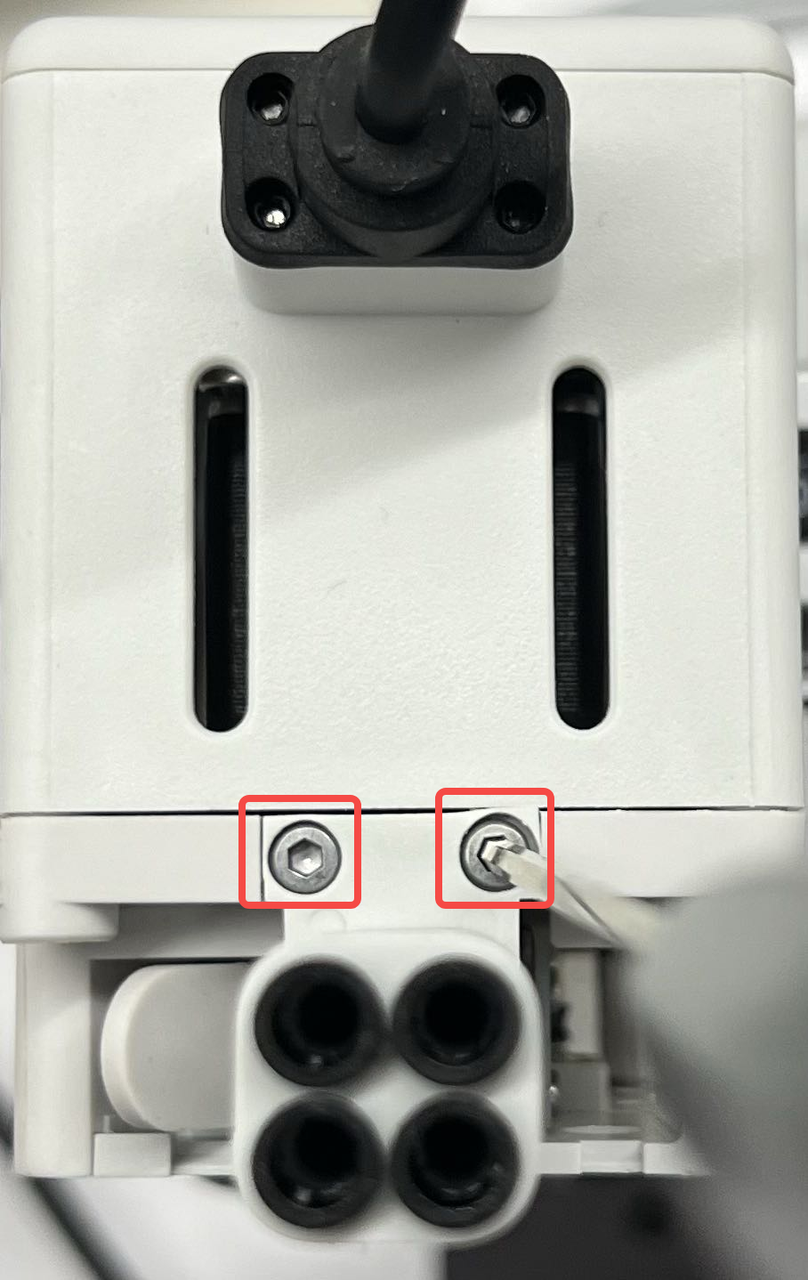

Usá una llave Allen H2.0 para sacar los dos tornillos y retirar el filament hub. Tené mucho cuidado de no dañar el cable FPC negro. Una vez que lo saques, podés apoyarlo arriba del cabezal como se ve en la imagen.
Paso 4: Retirá la tapa frontal del extruder

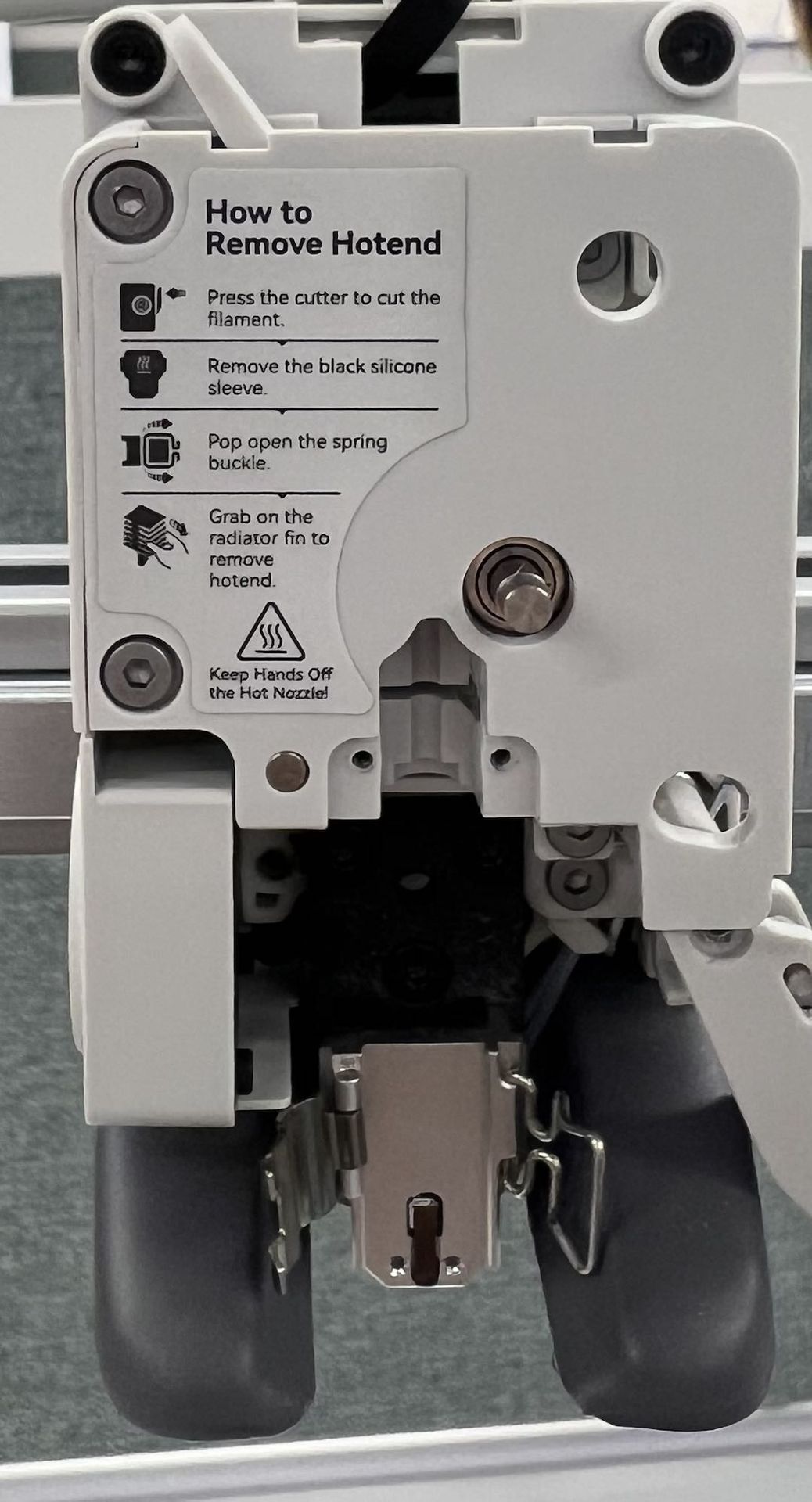

Usá la llave Allen H2.0 para sacar los 4 tornillos de la tapa frontal del extruder.
Al sacar la tapa frontal, primero aflojá apenas un poco el tornillo del costado. Después, agarrá la parte de arriba del soporte y retirá la tapa frontal del extruder mientras sostenés el otro lado.
Paso 5: Retirá el soporte de la rueda conducida

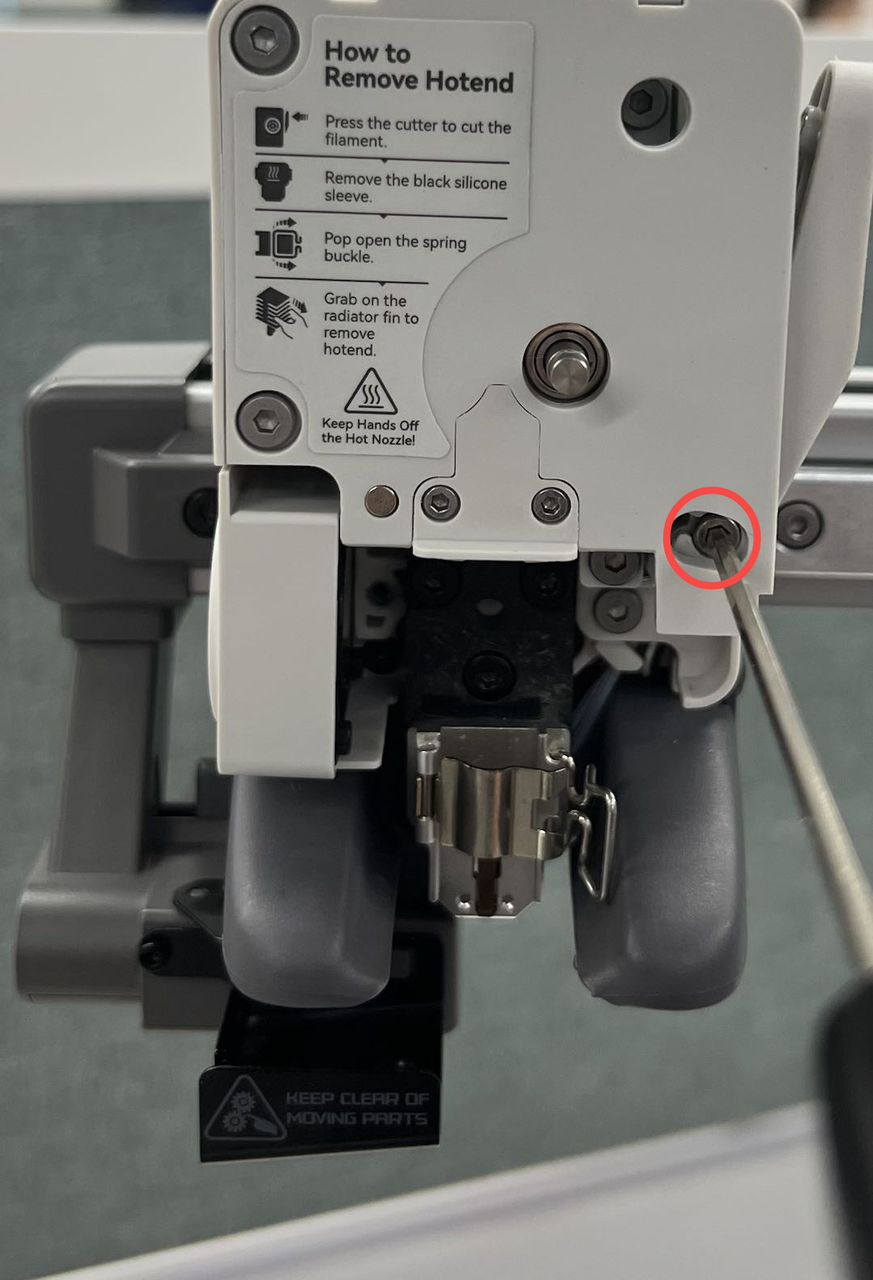

Usá una llave Allen H2.0 para sacar el tornillo lateral y retirá el soporte con cuidado. Ojo acá, porque el resorte interno y el capuchón se pueden caer fácil. Usá las pinzas para sacarlos y evitar que se pierdan.
Prestá mucha atención de no perder el capuchón metálico, es fundamental.
Paso 6: Retirá el engranaje de extrusión
Sacá directamente el conjunto del engranaje del extruder y limpiá todos los restos de filamento que veas adentro.
Instrucciones de armado
Paso 1: Instalá el engranaje de extrusión
Colocá el engranaje de extrusión en su lugar.
Paso 2: Instalá el soporte de la rueda conducida
Poné el soporte en el eje correspondiente. Armá el resorte y el capuchón en la posición y dirección correctas (fijate en las fotos los ejemplos de cómo va y cómo no). Usá las pinzas para ponerlos con cuidado en el lugar que les toca en el soporte. No ajustes el tornillo lateral todavía.
¡Importante! Asegurate de instalar bien el resorte y el capuchón. Si quedan mal, el engranaje no va a poder agarrar el filamento y la impresión va a fallar.
Paso 3: Instalá la tapa frontal de la unidad del extruder
Ajustá los 4 tornillos de la tapa frontal del extruder.
Paso 4: Ajustá el tornillo lateral
Ahora sí, apretá el tornillo del costado del extruder.
Paso 5: Instalá el conjunto del filament hub
Poné el filament hub en su lugar. Fijate que el cable FPC negro no quede doblado y que calce bien. Después, ajustá los 2 tornillos para dejarlo firme.
Paso 6: Instalá el cortador de filamento
Levantá la palanca y deslizá el cortador siguiendo la ranura de la cuchilla. Asegurá la palanca del cortador ajustando el tornillo.
Paso 7: Instalá el conjunto del hotend

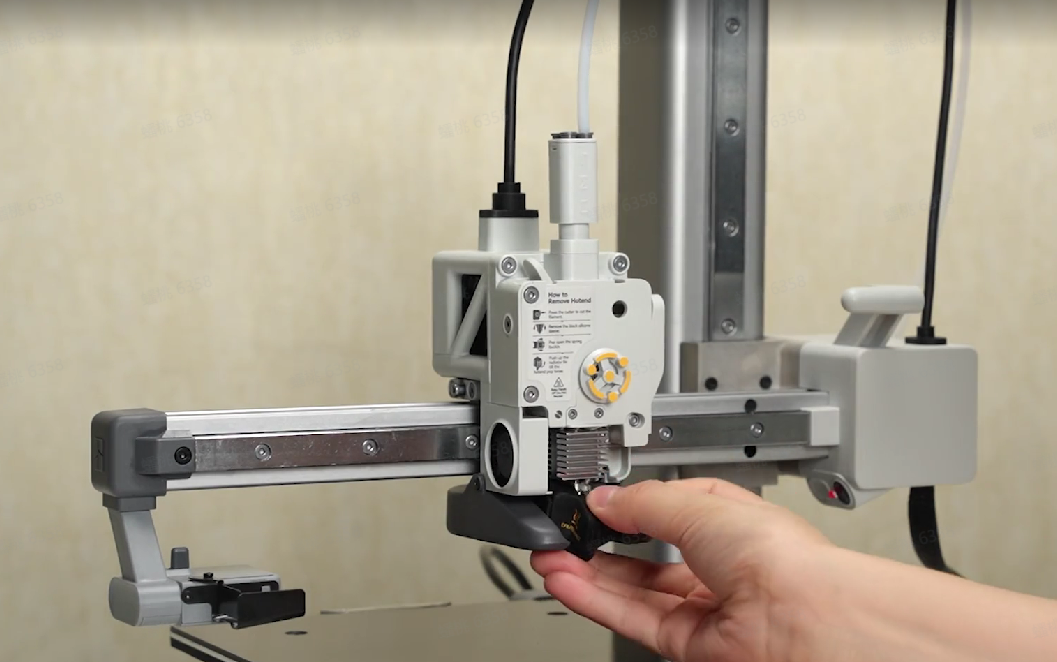

Agarrá el disipador del nozzle, alinealo, ponelo en su lugar y cerrá la traba rápida. Poné la funda de silicona del hotend y ajustá los 2 tornillos del bloque de presión.
Por último, instalá la rueda giratoria y la tapa frontal del cabezal.
Notas finales
Esperamos que esta guía te haya resultado útil. Para que todo salga bien y de forma segura, si tenés dudas sobre algún paso, te recomendamos abrir un ticket técnico. No te olvides de incluir fotos o videos del problema para que te podamos ayudar mejor.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
