Esta es la guía oficial para embalar correctamente tu impresora H2S y asegurar que llegue a destino en perfectas condiciones.
Pasos operativos
1. Remové el AMS 2 Pro

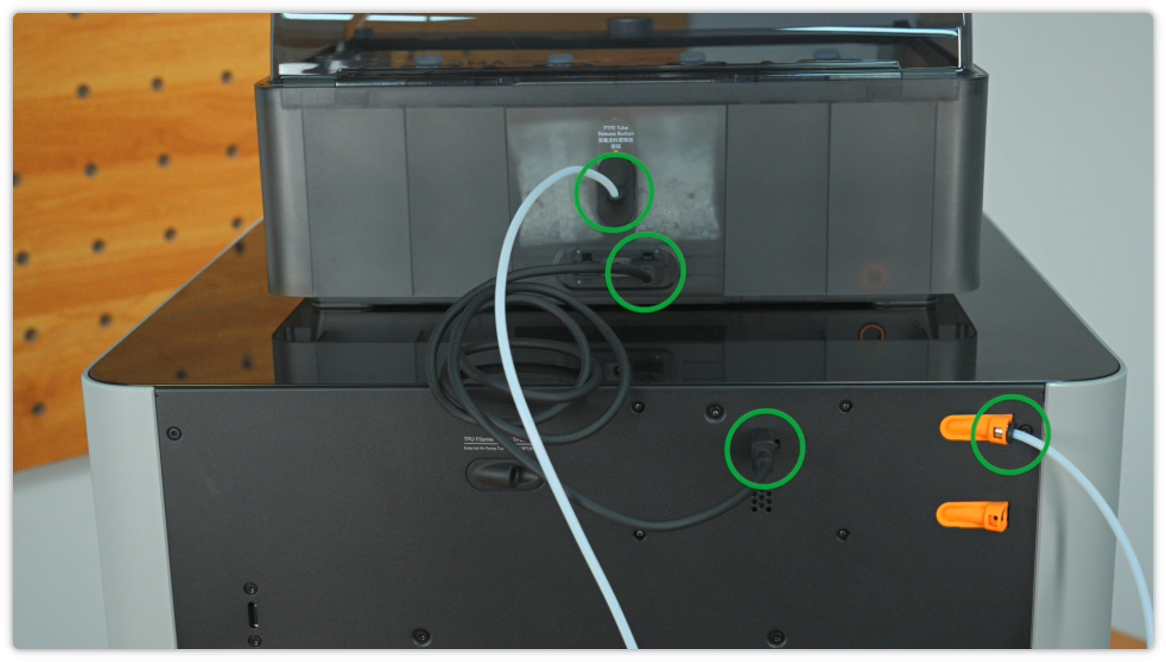

Como se muestra en la imagen de abajo, remové el bowden tube y el cable de 6 pines de la parte trasera del AMS y de la build plate.

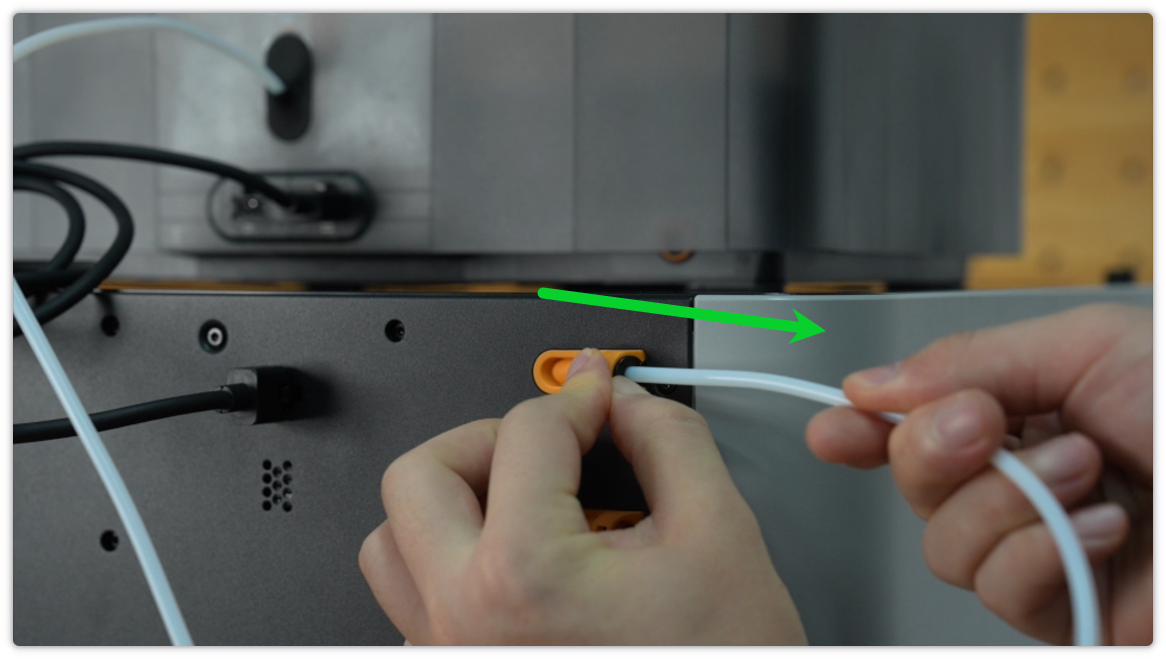

Sujetá el anillo negro en la entrada de material para retirar el bowden tube.

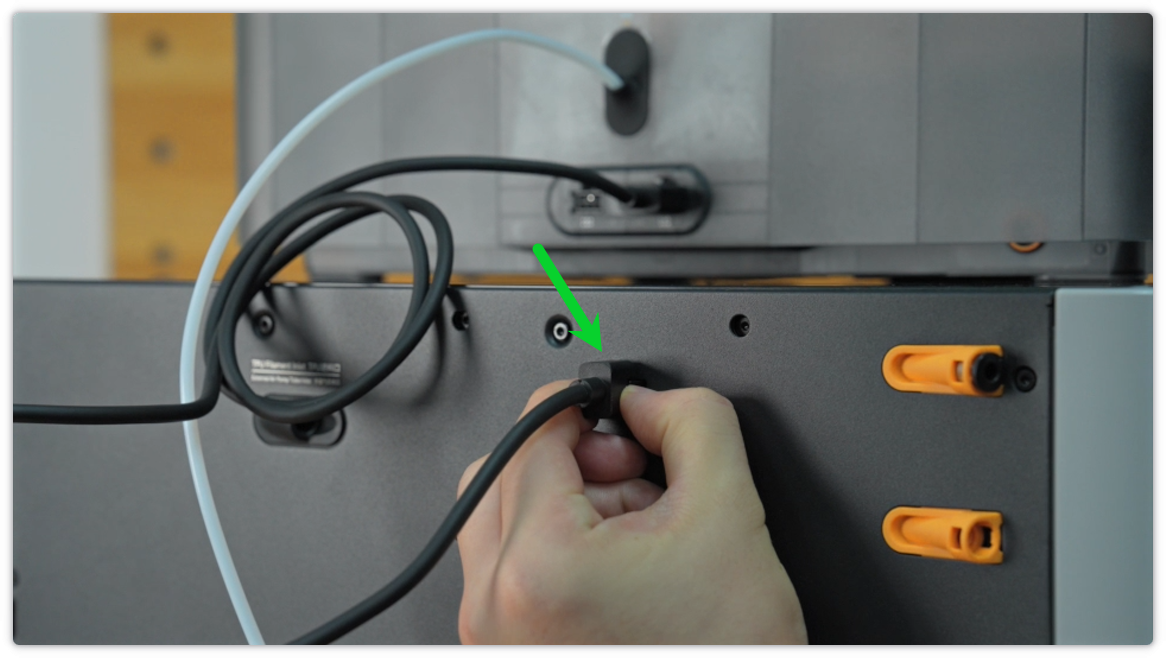

Retirá el cable de 6 pines de la parte trasera de la impresora; podés sacar el cable presionando la hebilla de desbloqueo.

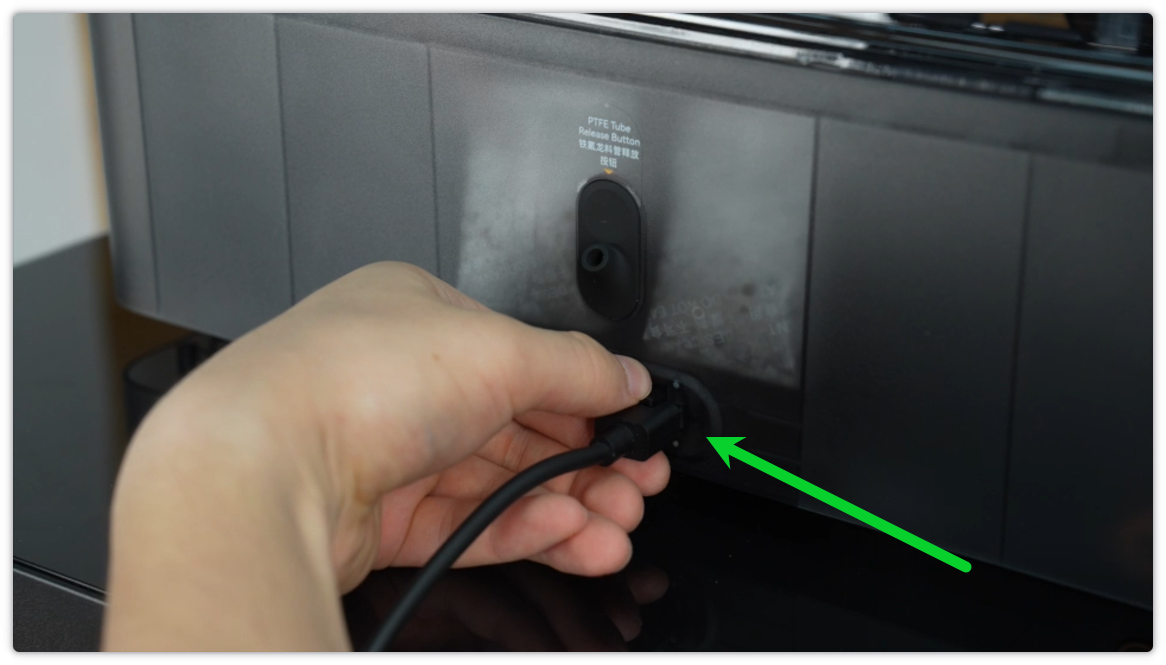

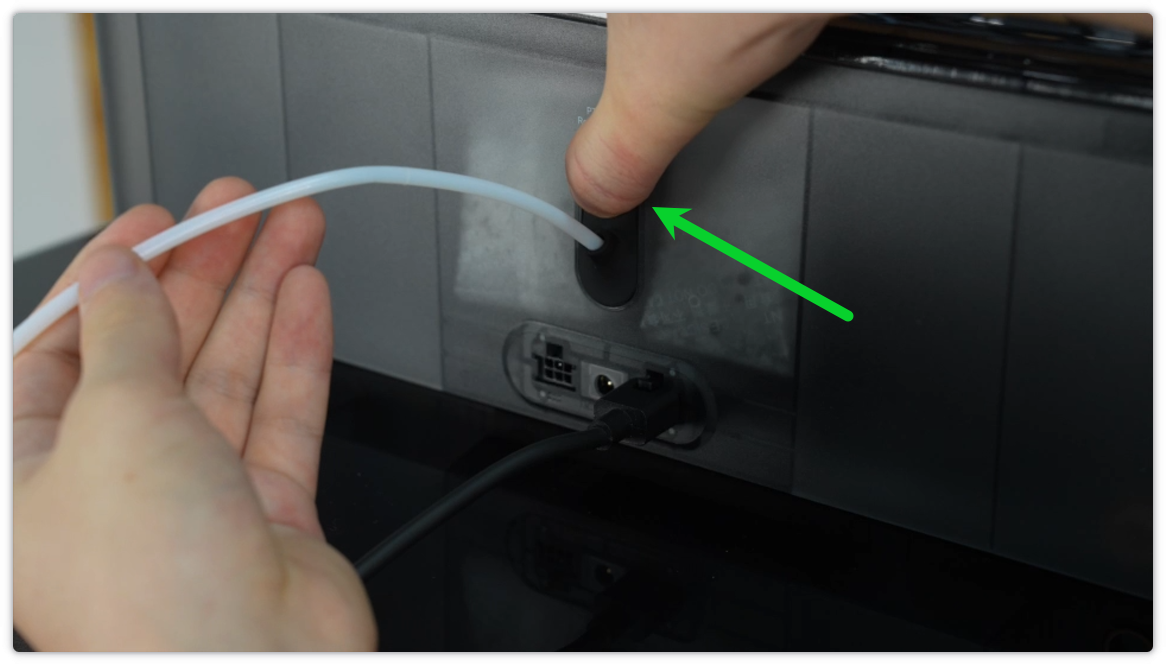

Sujetá la silicona negra sobre el bowden tube, tirá de él y finalmente retirá el cable de 6 pines del AMS.

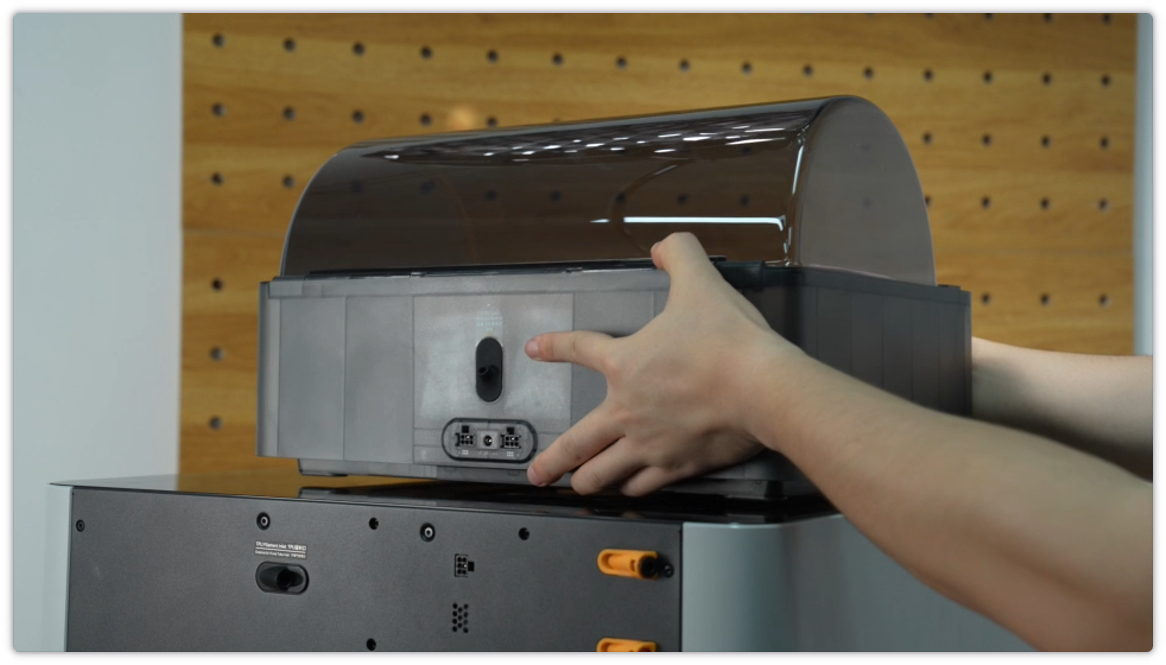

Retirá el AMS de la parte superior de la impresora.
2. Remové el soporte externo de bobinas

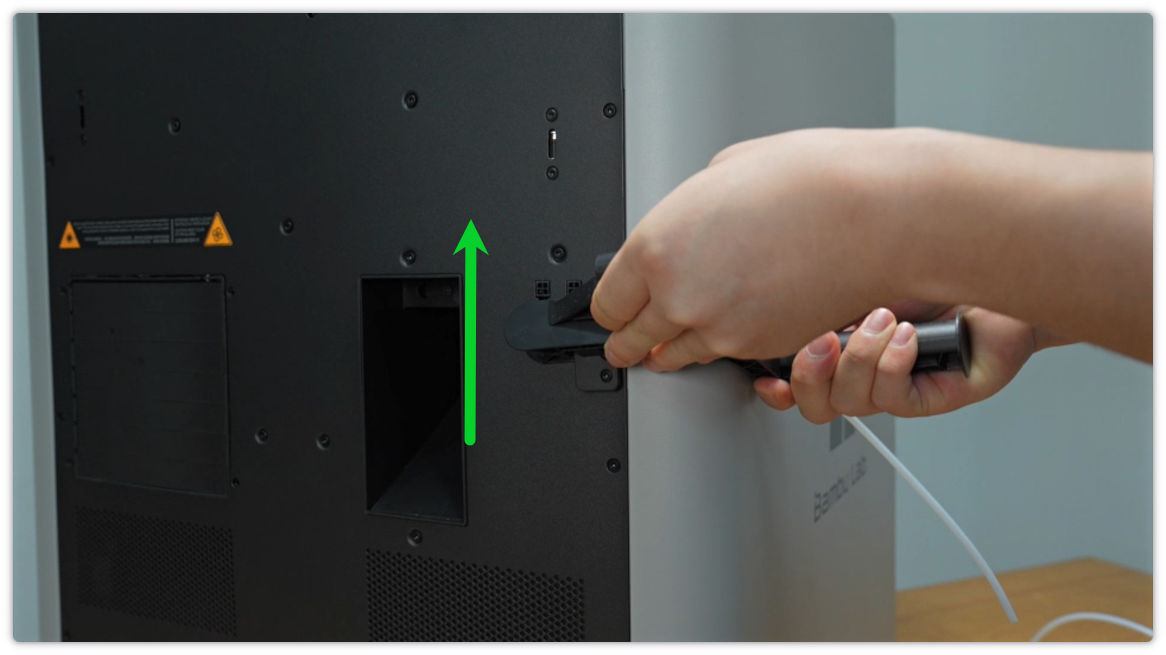

Si instalaste un soporte externo de bobinas, podés sacarlo simplemente sujetando todo el soporte y empujándolo hacia arriba.
3. Asegurá la cama caliente de la impresora

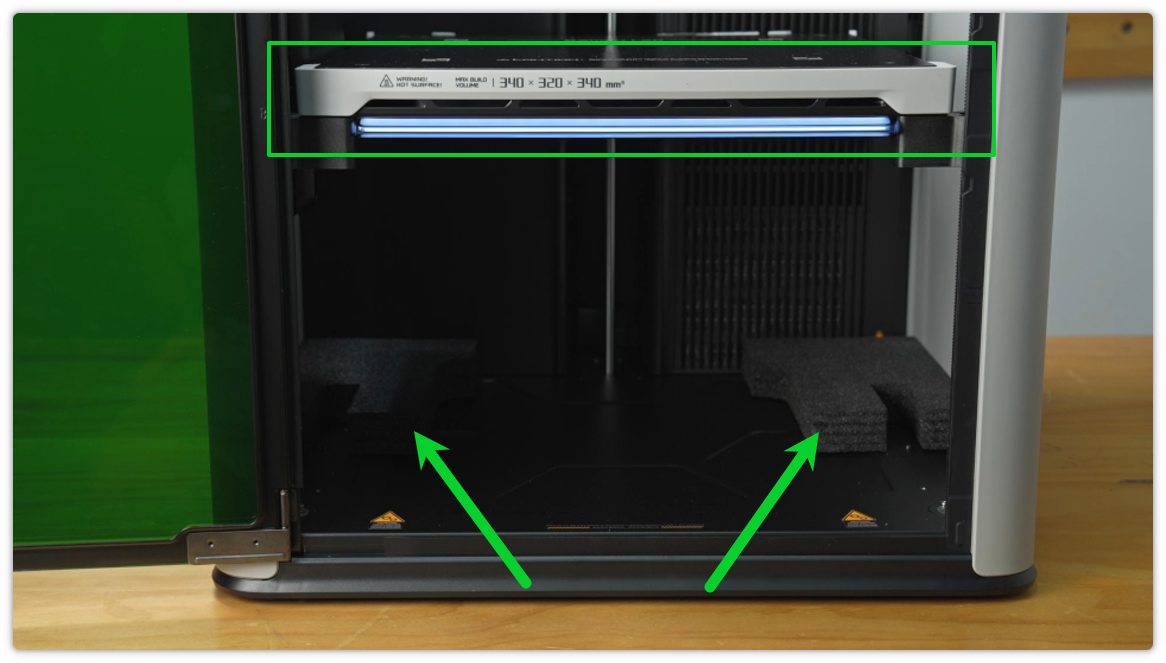

Subí la cama caliente lo necesario y colocá la espuma en la parte inferior de la misma.

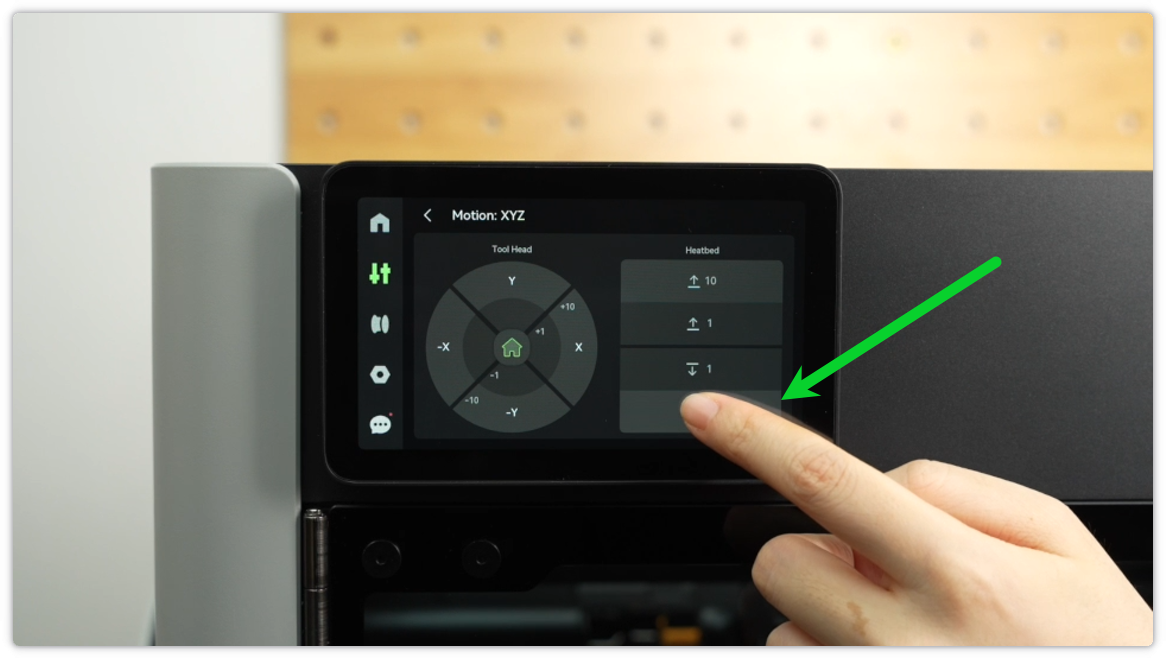

Al terminar, hacé clic en la pantalla de la impresora para bajar la cama caliente.

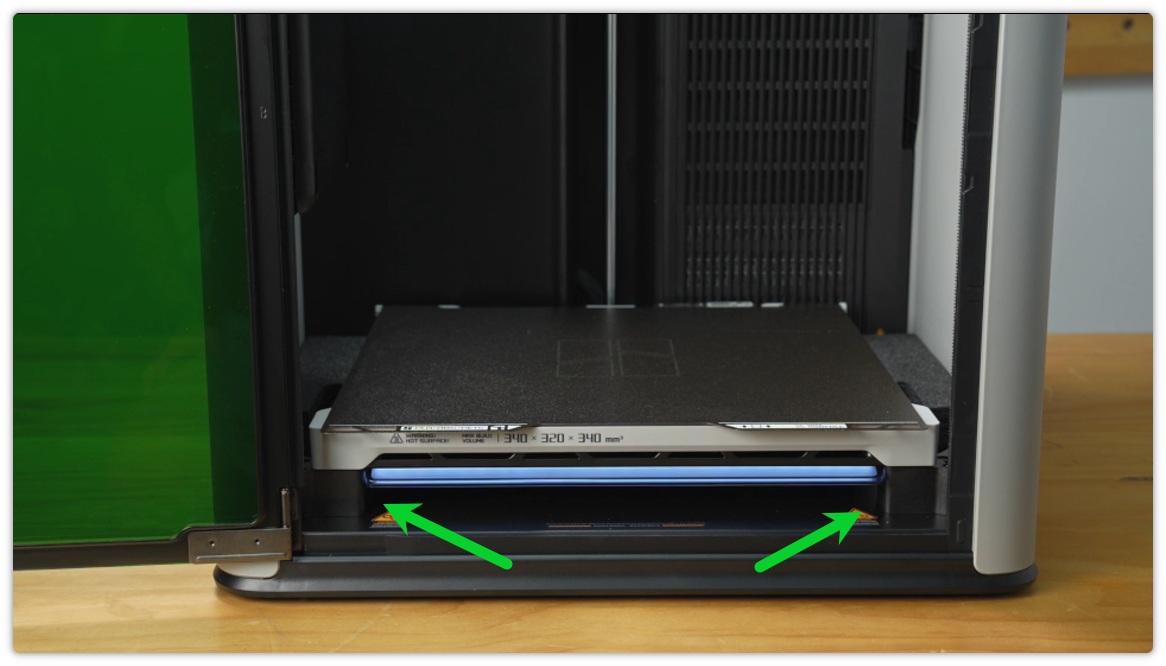

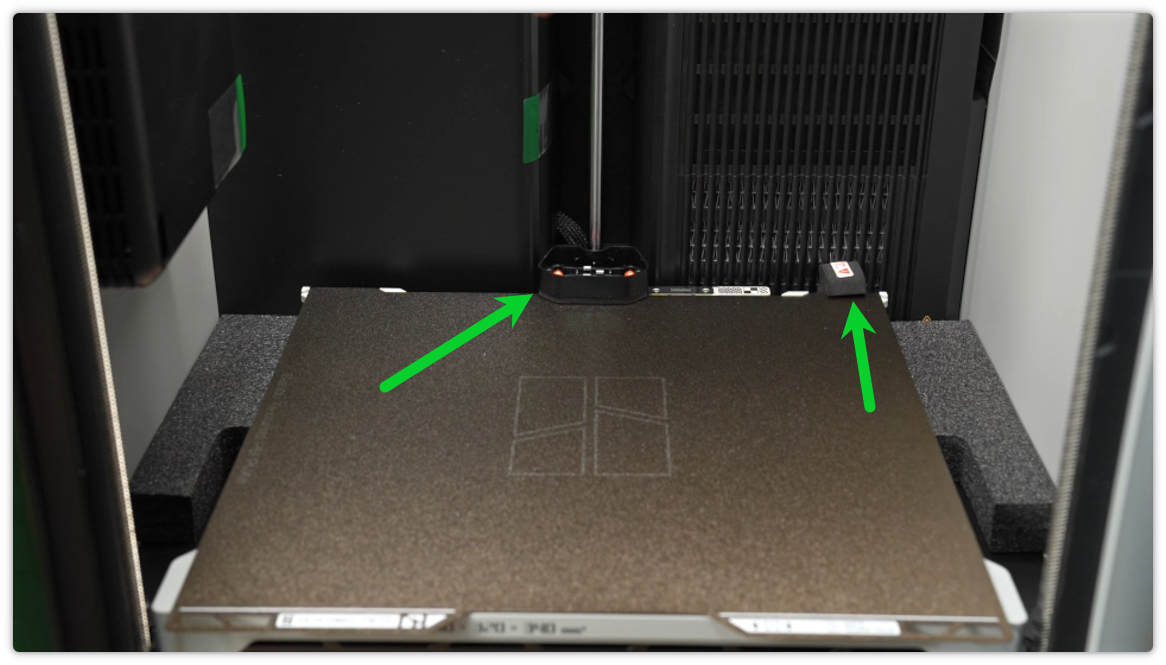

Como se ve en la imagen, la cama caliente tiene que quedar presionada contra la espuma inferior. Cuando esté cerca del fondo, es necesario bajarla de a 1mm por vez para evitar que la impresora choque contra la base.

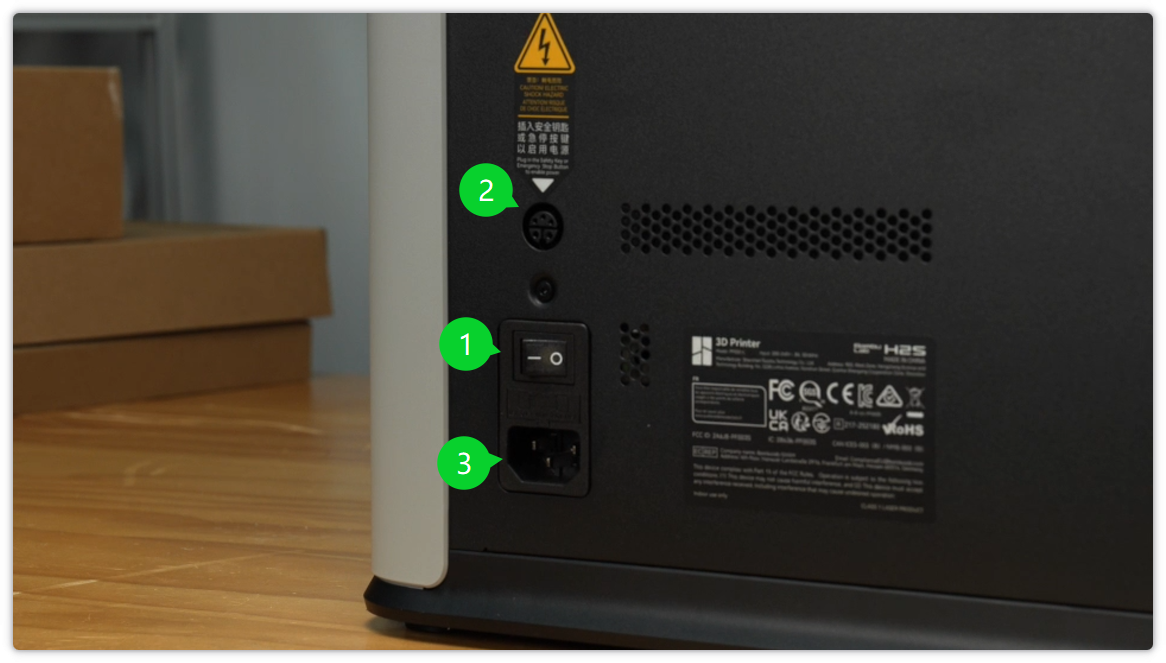

Después de esto, apagá la impresora, retirá la llave de seguridad y el cable de alimentación.
A continuación, instalá el bloque de fijación y la espuma en la parte trasera de la cama caliente, y ajustá los 4 tornillos.
4. Instalá la espuma interna y fijá el conjunto del cabezal
Instalá la espuma en la parte superior de los lead screw en ambos lados y la espuma sobre el filtro de aire.
Instalá la espuma de protección del lead screw en la parte trasera.
Instalá la espuma para fijar la cadena portacable.
Colocá precintos en ambos lados del cabezal para fijarlo y evitar que se mueva hacia los costados.
5. Asegurá el AMS 2 Pro
Colocá el soporte de fijación del AMS y ajustá los cuatro tornillos.
Insertá el AMS. Tené en cuenta que si tenés la versión láser, tenés que poner elementos como el tubo de escape de humo, el adaptador y el tubo de aire dentro del AMS. Para más detalles, podés consultar la Lista de Empaque de la H2S.
Instalá la espuma en la parte trasera del AMS para evitar sacudidas durante el transporte.
Instalá los dos soportes de fijación del AMS a la izquierda y derecha de la parte superior.
6. Guardalo en la caja de accesorios (las versiones que no son láser pueden saltear este paso)
7. Colocá la espuma superior
8. Instalá el vidrio superior y pegá la cinta en la tapa y la puerta frontal
9. Embalaje
💡 Si la carcasa inferior necesita ser plegada antes de embalar, hacé clic acá y fijate las instrucciones de plegado.
Poné la bolsa antihumedad y cargá el dispositivo en la carcasa inferior. (Se requieren dos personas para realizar este paso al mismo tiempo).
Instalá la almohadilla de aire.
Colocá la espuma superior e insertá el cartón trasero.
Poné la espuma direccional y luego la caja de filamento.
Colocá la caja externa.
Instalá los 4 cierres externos y aseguralos.
Después de la instalación, debería verse como en la imagen de abajo.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Si esta guía no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte una mano.
Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante y el interés!
