Guía de operación de la pantalla de la H2S

Esta guía tiene como objetivo presentarte los botones de la pantalla de la impresora H2S y sus funciones de operación.

H2S

La siguiente sección cubre la parte de impresión 3D de la impresora H2S.

Si tenés una impresora H2SL, podés aprender más sobre el Módulo Láser H2S haciendo clic acá o sobre el Módulo de Corte H2S haciendo clic acá.

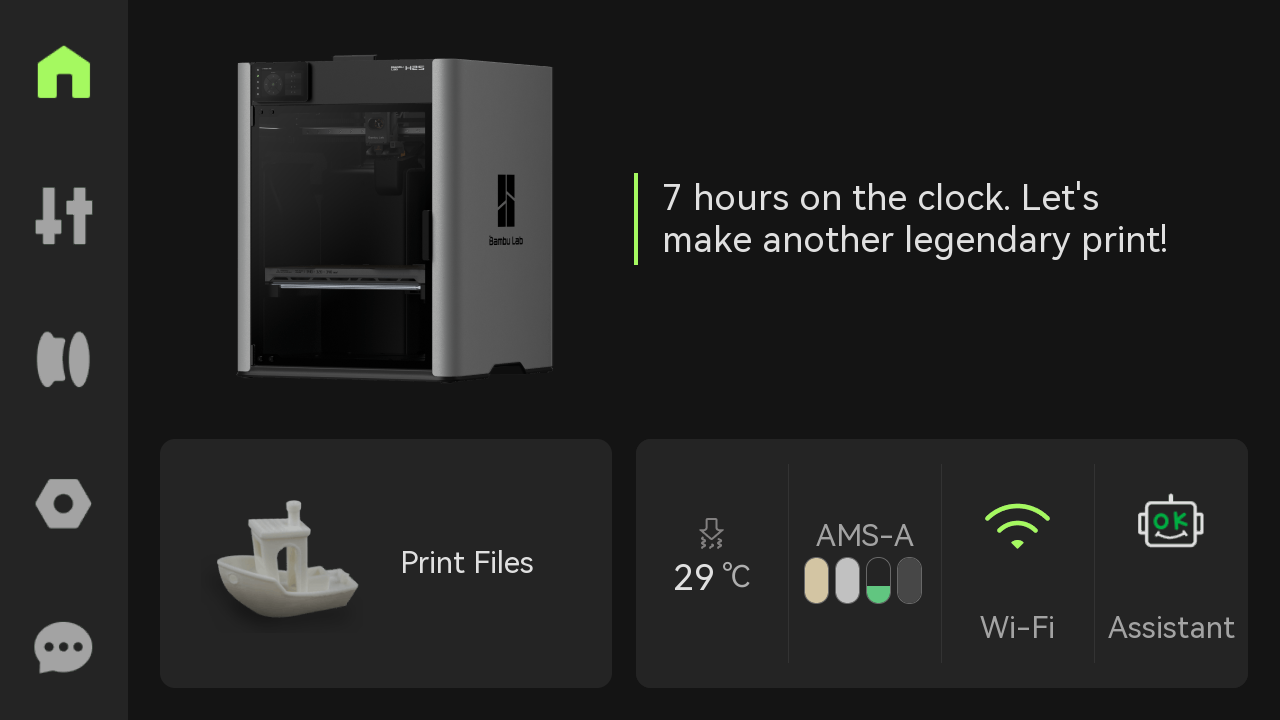

Página principal

Del lado izquierdo de la página de inicio tenés una barra de menú en pantalla que incluye Inicio, Controles, Filamentos, Ajustes y HMS; del lado derecho vas a encontrar los Archivos de impresión, la temperatura del nozzle, el filamento, los Ajustes de red y el HMS.

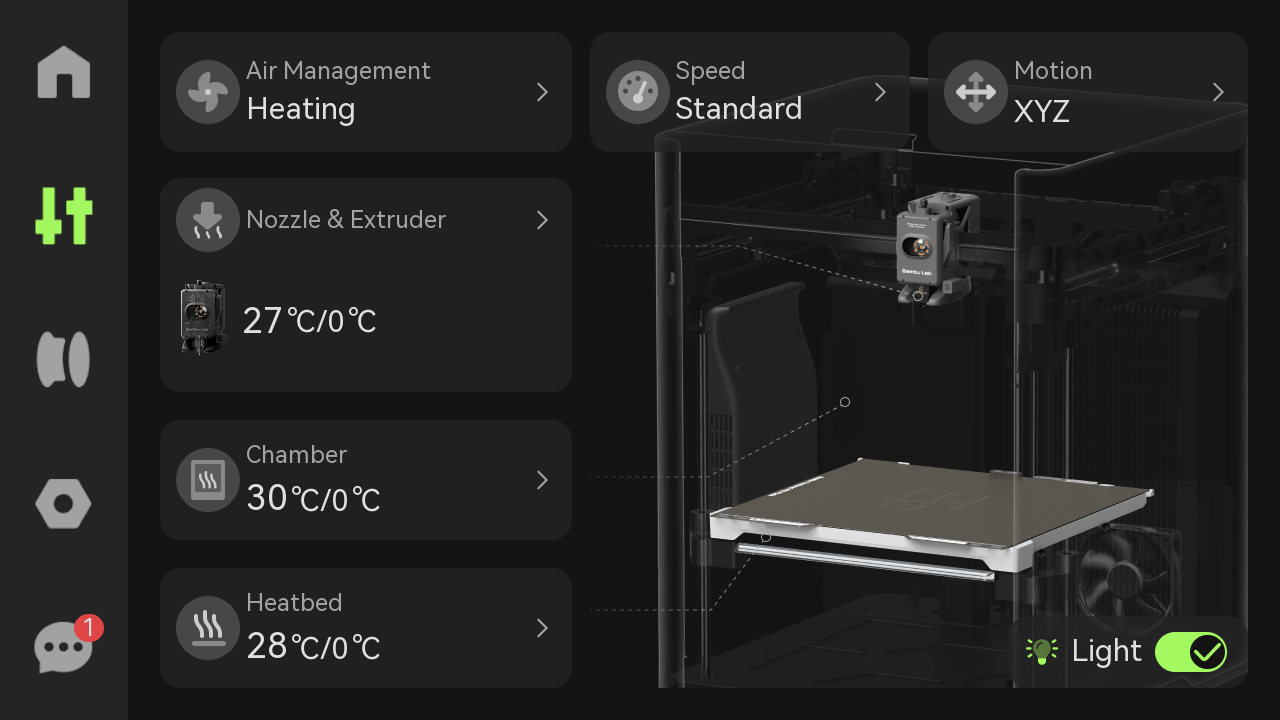

Controles

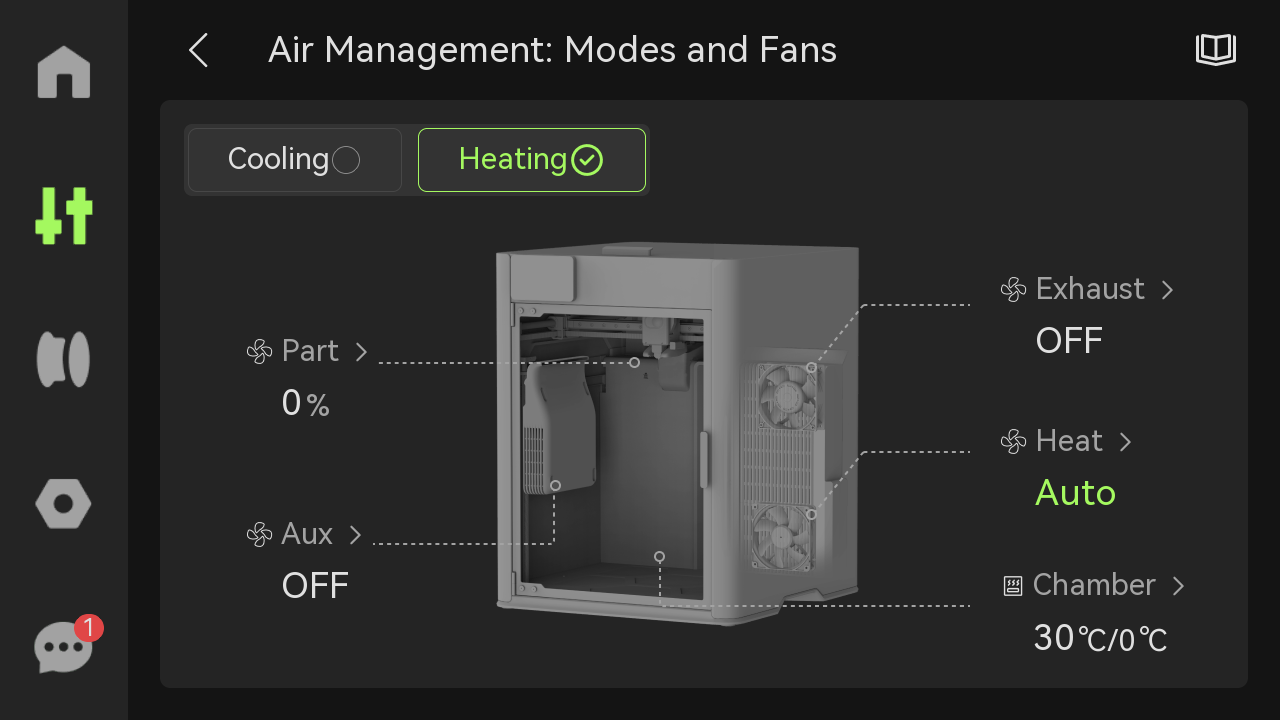

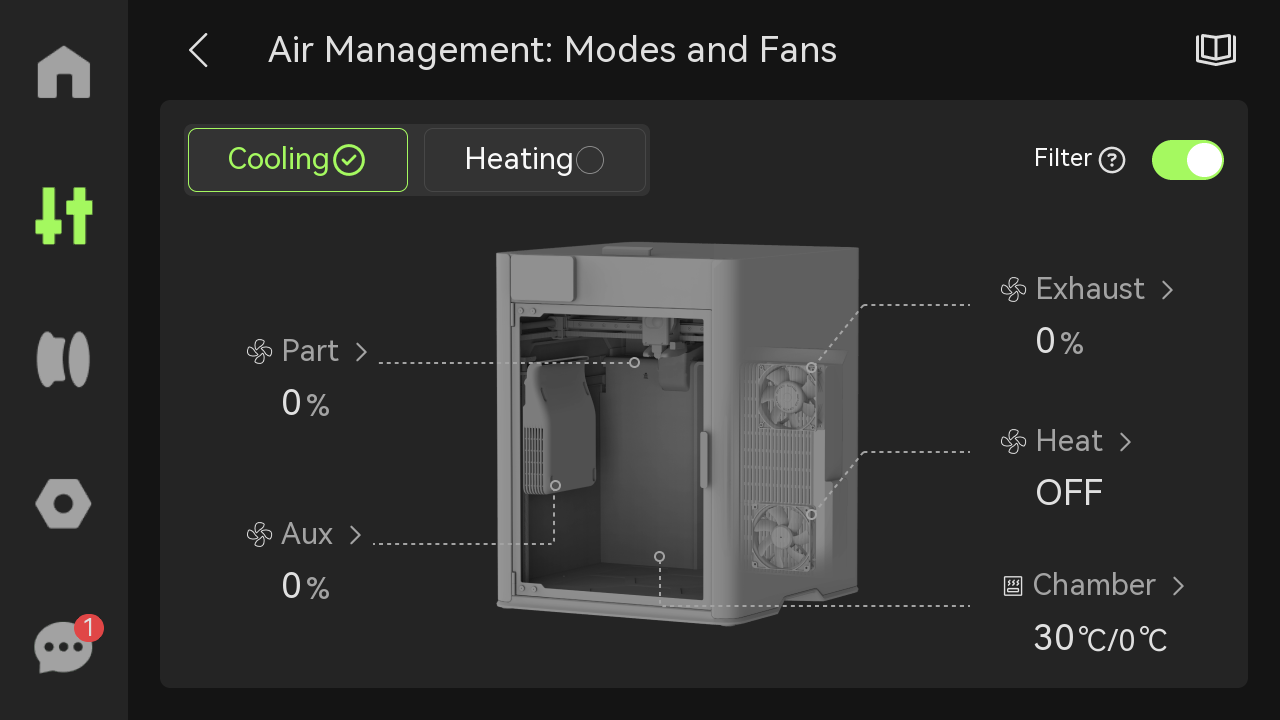

Dependiendo de los filamentos que uses, podés elegir el sistema de gestión de aire más adecuado:

• Modo enfriamiento: Es ideal para imprimir filamentos con poca resistencia al calor, como PLA/TPU; en este modo, el ventilador de circulación de calor de la cámara se mantiene apagado.
• Modo calentamiento: Es el indicado para imprimir filamentos con alta resistencia térmica como ABS/ASA/PC/PA. Cuando la cámara se calienta, el sistema pasa automáticamente a este modo; acá, el ventilador de circulación de calor de la cámara se prende solo y el ventilador de capa auxiliar se queda apagado.

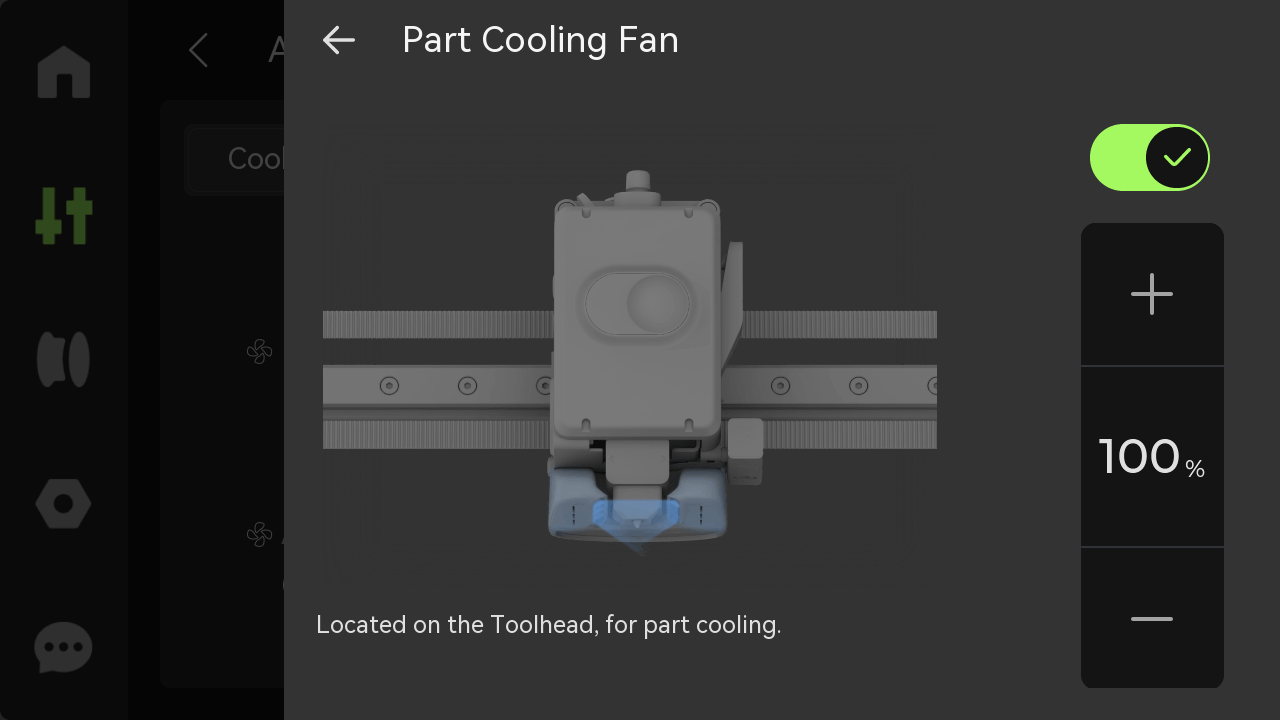

• Ventilador de capa: Está instalado en el cabezal de herramientas y sirve para asegurar un enfriamiento adecuado de las capas durante la impresión. Ayuda a enfriar rápido el material a medida que sale del extruder, permitiendo que cada capa se solidifique y mantenga su forma.

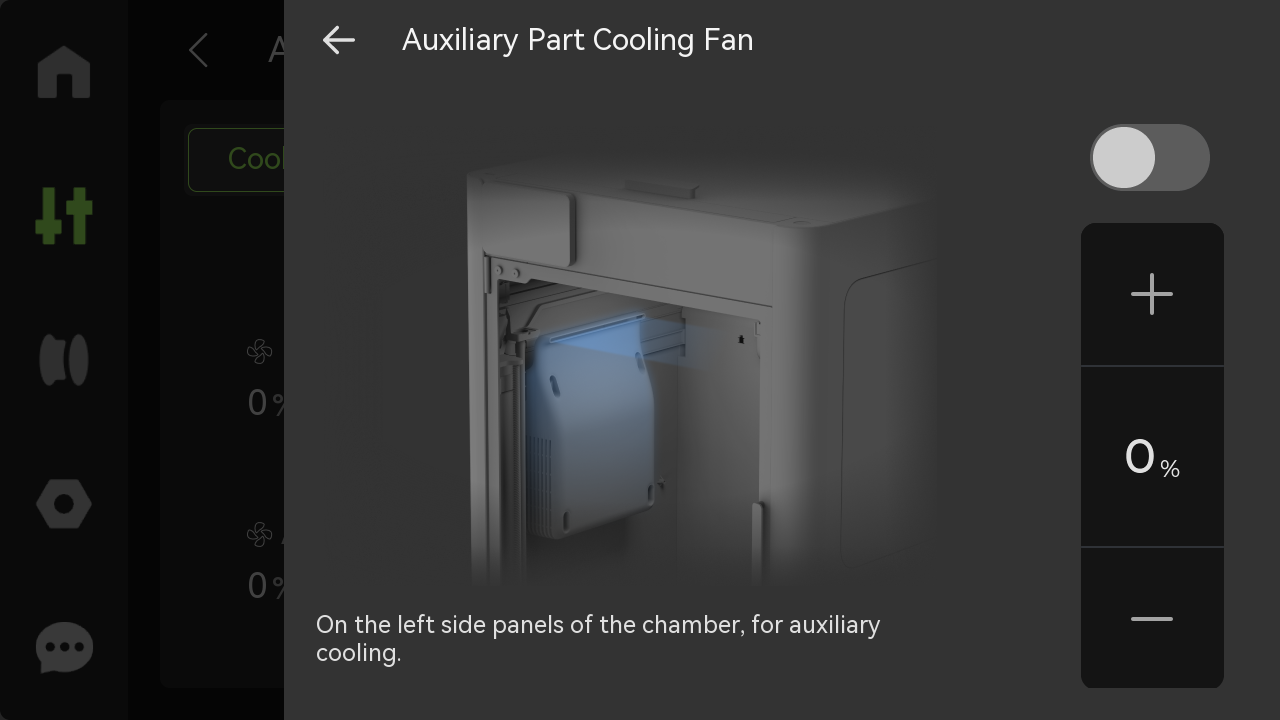

• Ventilador de capa auxiliar: Está del lado izquierdo de la cámara y ofrece mejores condiciones de enfriamiento para impresiones de alta velocidad.

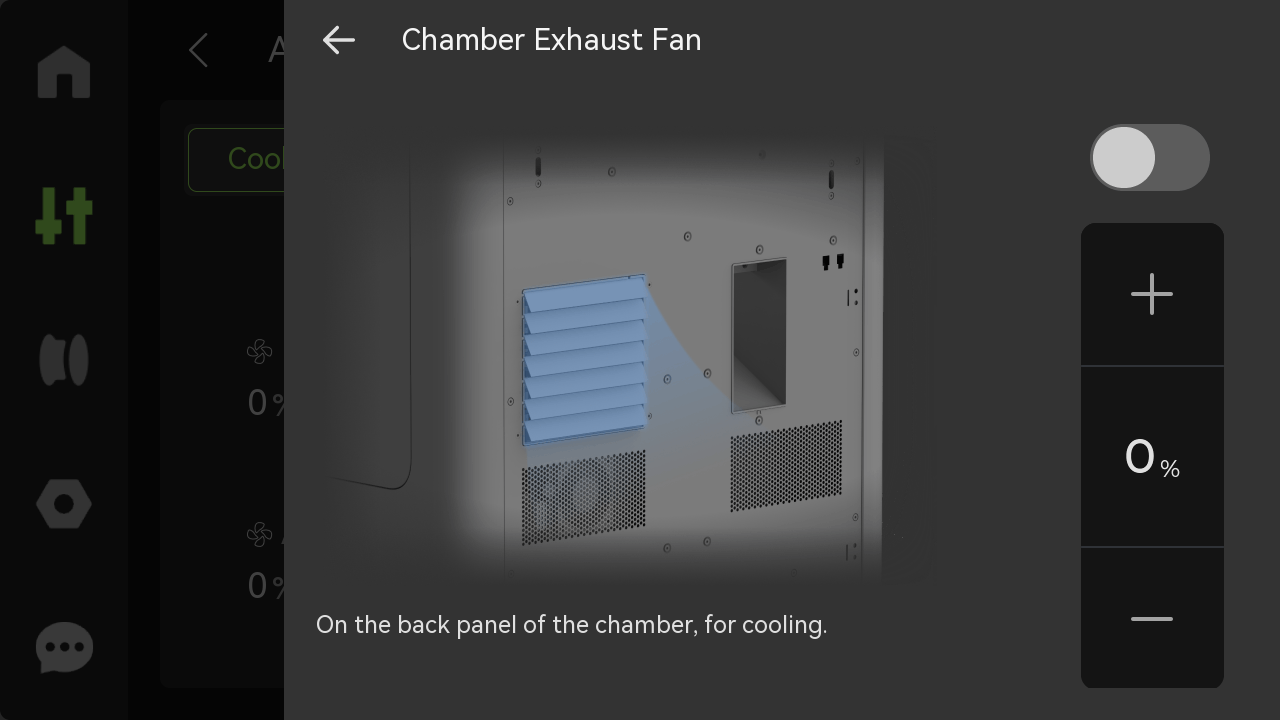

• Ventilador de escape de la cámara: Cuando la cámara se enfría, la gestión de aire pasa a modo enfriamiento. Su velocidad aumenta a medida que sube la temperatura de la cámara durante la impresión. Si la temperatura es baja, el ventilador baja su velocidad al 30%.

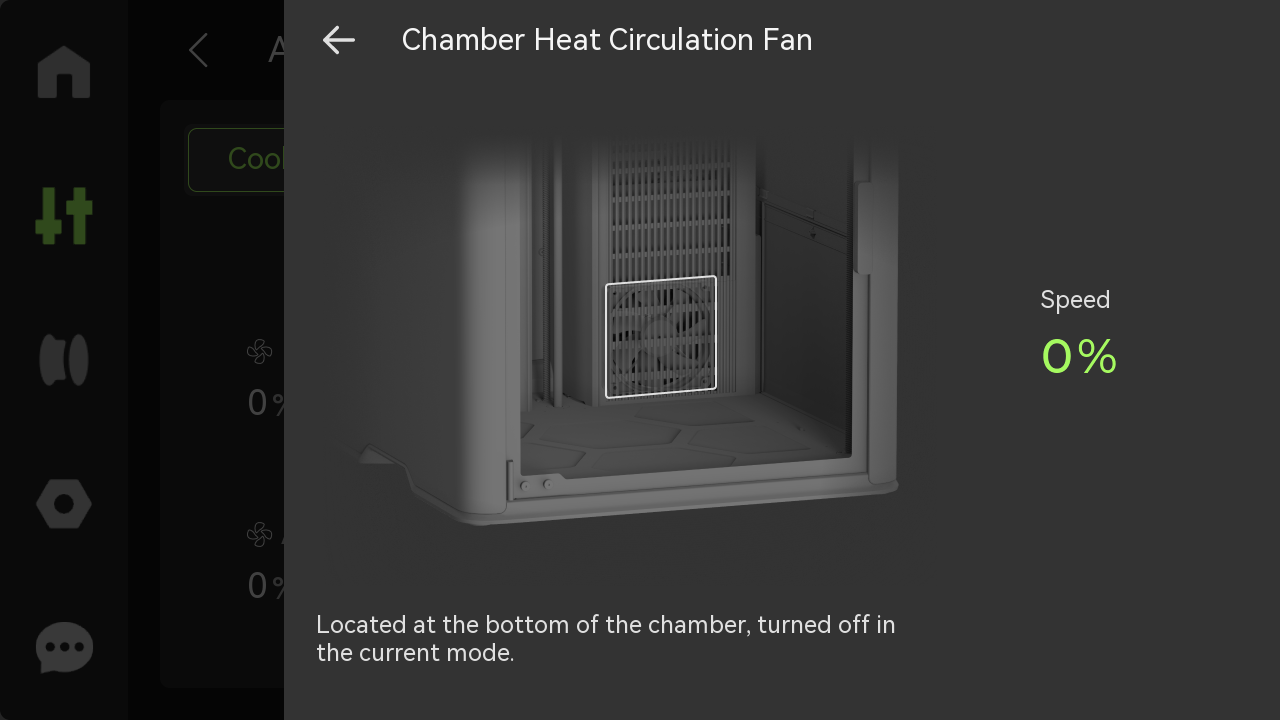

• Ventilador de circulación de calor de la cámara: Durante el calentamiento, la impresora pasa a modo calentamiento. Al setear la temperatura, el calentador (formado por el PTC y este ventilador) empieza a laburar: el PTC calienta a tope y el ventilador gira al mango. Cuando llega al valor objetivo, la velocidad se mantiene constante y la potencia del PTC baja para estabilizar la temperatura.

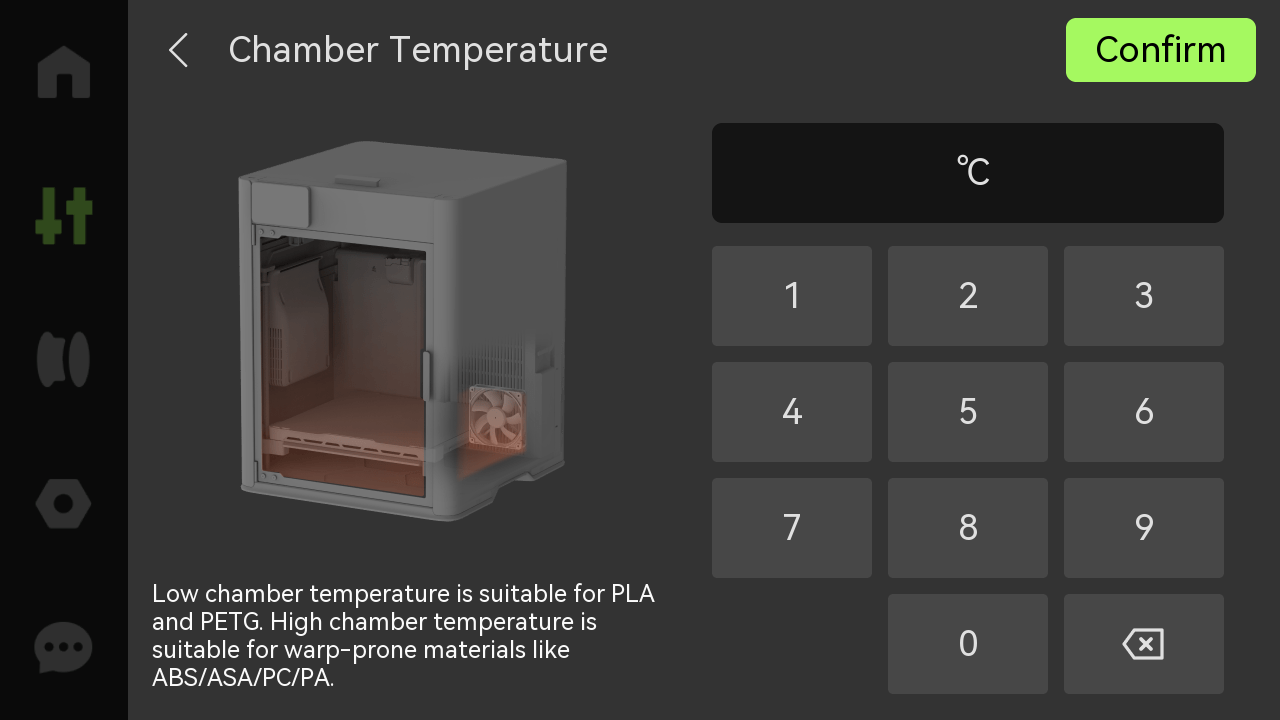

• Temperatura de la cámara: Seteá la temperatura según el filamento. Una temperatura baja sirve para PLA y PETG; una alta es mejor para filamentos que suelen doblarse (warping), como el ABS.

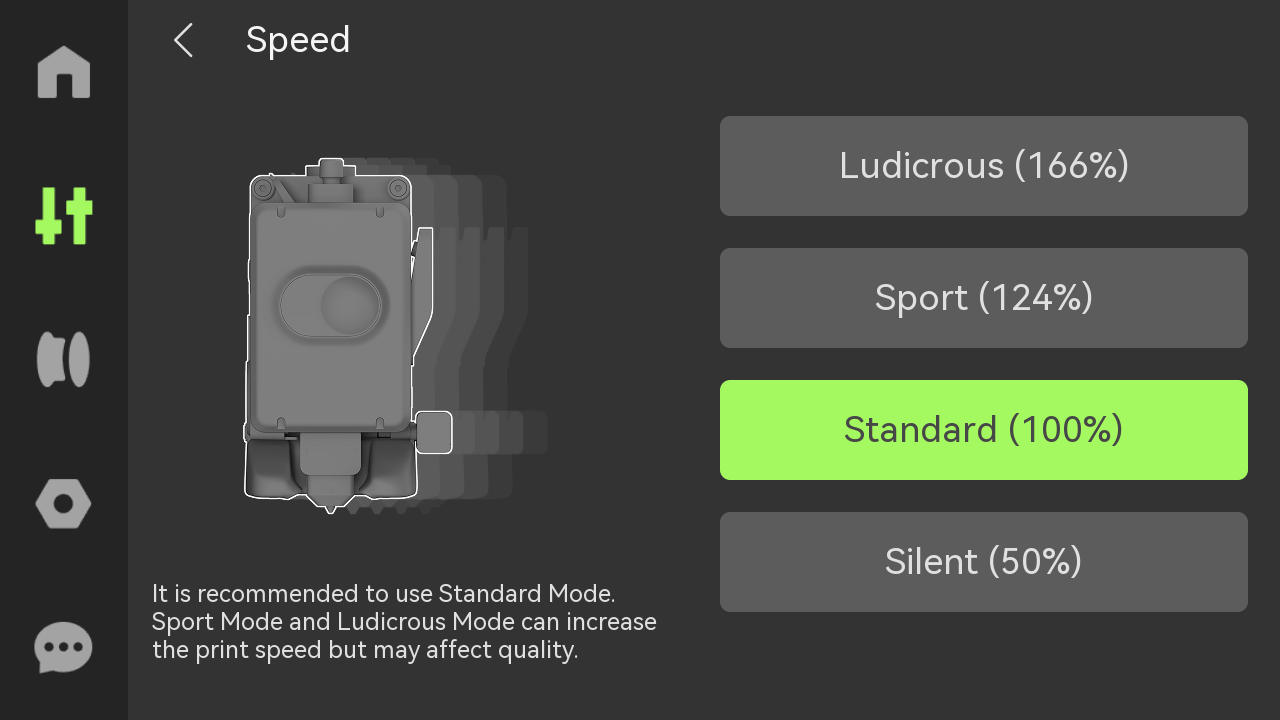

Acá podés elegir el modo de velocidad de impresión:

• Ludicrous: 166% de la velocidad y aceleración normal.
• Sport: 124% de la velocidad y aceleración normal.
• Standard: Velocidad y aceleración normal.
• Silent: 50% de la velocidad y aceleración normal.

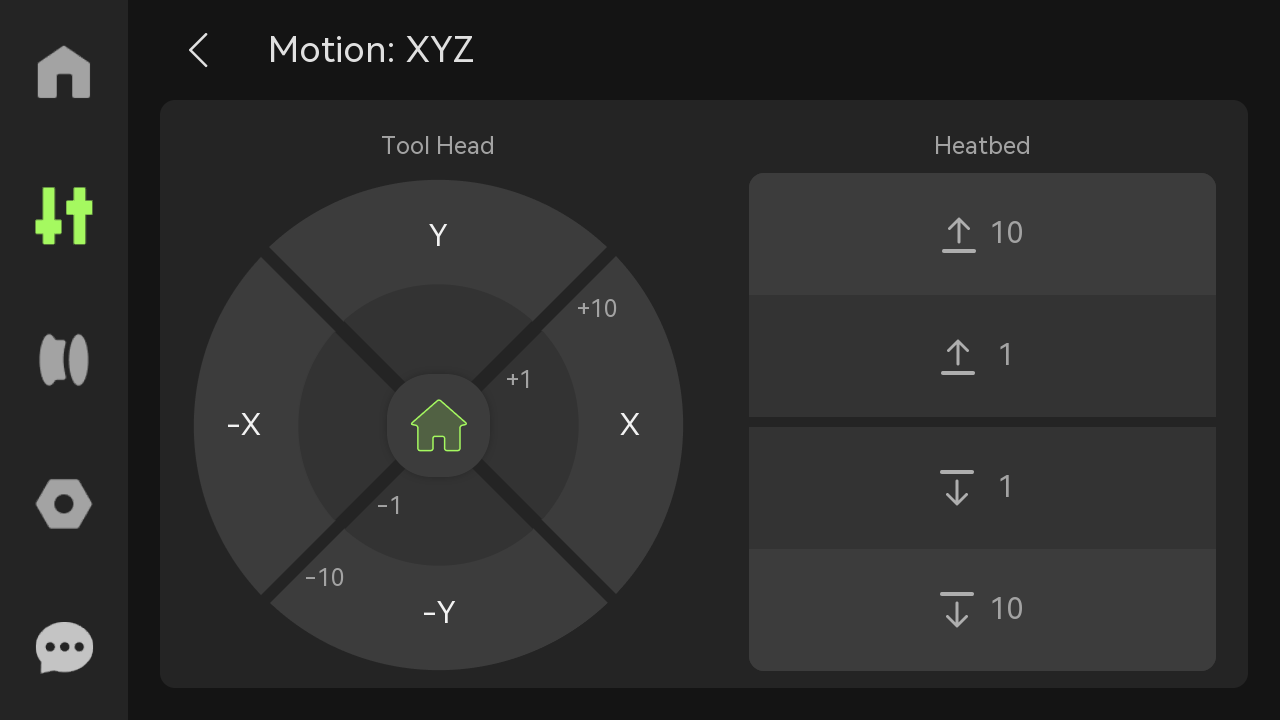

• Cabezal: Dale a +1 o +10 para controlar el movimiento en los ejes X e Y.
• Cama caliente: Usá los botones de mover 1 o 10 para subir o bajar la cama.

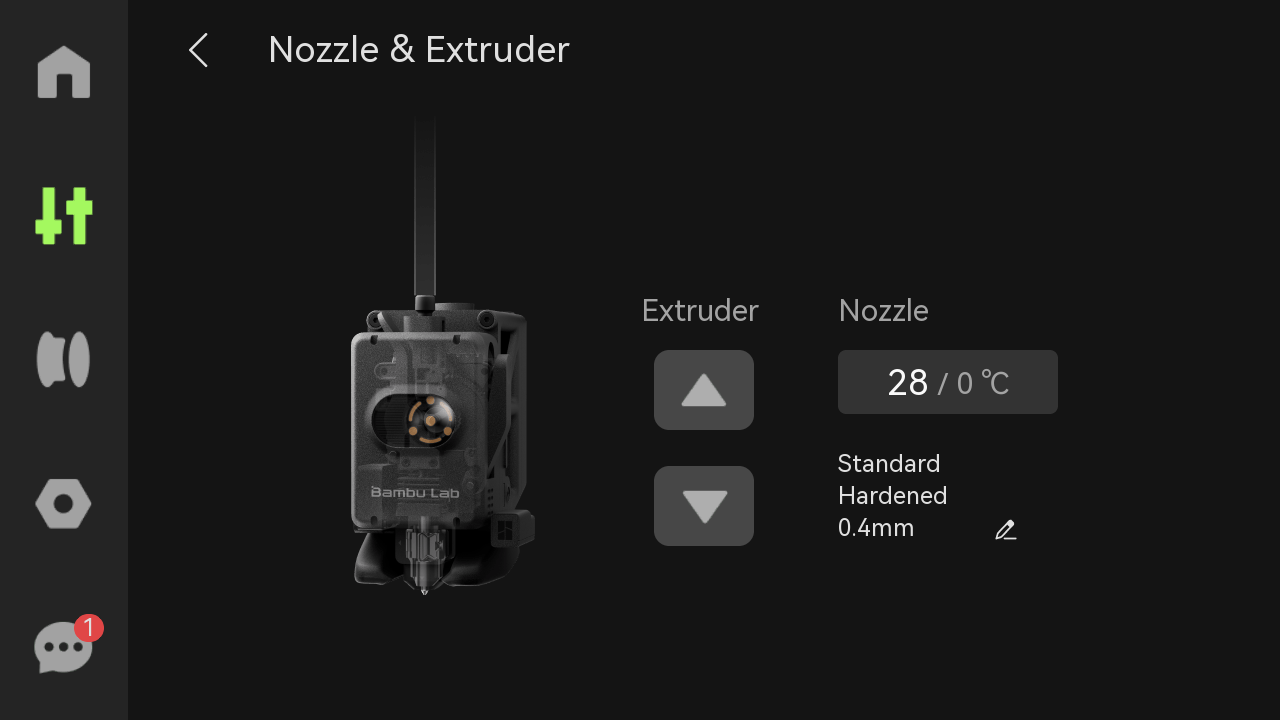

• Temperatura del nozzle: Poné un valor para setear la temperatura del nozzle izquierdo.
• Tipo de nozzle: Configurá el tipo, material y diámetro del nozzle.
• Extruder: Usá los botones de arriba y abajo para extruir o sacar filamento manualmente. Si la luz verde está prendida, el sensor del extruder ya detectó el filamento.

Funciona igual que lo explicado más arriba.

Ingresá el valor que quieras para la temperatura de la cama.

Tocá el ícono para prender o apagar la luz.

Filamento

Hacé clic para cambiar entre los distintos dispositivos (AMS o carrete externo).

Tocá cualquier ícono de carrete para editar, cargar/descargar o volver a leer el RFID del filamento.

• Editar: Si el AMS identificó el carrete por RFID, podés ver la info acá, pero no te deja cambiar los parámetros. Si no lo leyó, ahí sí podés modificar los datos del filamento.
• Cargar: Al tocar el botón, el AMS 2 Pro mete automáticamente el filamento en el extruder.
• Re-Read: El AMS 2 Pro vuelve a escanear el RFID del carrete que está en ese slot.

Podés revisar la humedad y temperatura dentro del AMS, y poner a secar los filamentos.

Nota: También podés activar el secado en Ajustes > Caja de herramientas > Secar filamento.

Si tenés varios AMS 2 Pro o AMS HT conectados, tocá el ícono arriba a la izquierda para cambiar de unidad y ver los datos en tiempo real.

Tocá el ícono del carrete externo para editar, cargar o descargar filamentos.

• Recarga automática (Auto Refill): Si la marca, el tipo y el color son iguales, el sistema configura la recarga automática. Cuando se acaba el filamento, la impresora pasa sola al otro carrete con las mismas propiedades para seguir imprimiendo.

Instrucciones de carga: Seleccioná un slot, tocá el ícono del carrete y dale a "Cargar" para que empiece el proceso automático.

Ajustes

Abrí Bambu Handy y escaneá el código para entrar a tu cuenta.

Configurá la red, mirá la conexión actual, hacé un test de red o agregá otras redes.

• Almacenamiento: Te muestra cuánto espacio queda en el pendrive.
• Expulsar: Dale a "Expulsar" para sacar el USB de forma segura.
• Formatear: Ojo que una vez que lo formateás, no podés recuperar los archivos.

Para ver qué pendrives convienen, fijate en: Especificaciones y recomendaciones para USB en H2D.

Mirá la versión actual, el historial o hacé actualizaciones offline. Si hay una actualización disponible, el botón se va a iluminar.

Calibración de impresión: Incluye cancelación de ruido del motor, compensación de vibraciones, nivelación automática de la cama, nivelación de cama a alta temperatura y calibración del offset del nozzle.

• Cancelación de ruido del motor: Reduce el ruido de los motores, sobre todo en impresiones largas o rápidas. Hace que la superficie de la pieza quede más prolija.
• Compensación de vibraciones: Si detecta vibraciones mientras imprime, ajusta el cabezal para no perder precisión.
• Nivelación automática de la cama: Ajusta la distancia entre el nozzle y la build plate para que todo quede parejo y evitar fallas.
• Nivelación de cama a alta temperatura: Antes de usar filamentos como ABS/ASA/PC/PA, esto asegura que la cama esté estable con el calor, evitando que la pieza se despegue.

Módulo Láser H2S

Inicio, Controles, Ajustes, Asistente.

Módulo de Corte H2S

Inicio, Controles, Ajustes, Asistente.

Notas finales

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
