Esta página es una introducción a los componentes principales de la impresora 3D Bambu Lab H2S, para que puedas tener una idea general de cómo funciona el equipo.
¿Cómo funciona la H2S?
La impresora 3D H2S usa filamento plástico para crear objetos tridimensionales capa por capa. La mayor parte del tiempo, la impresora trabaja con modelos 3D en formato STL. Antes de imprimir, estos archivos se tienen que preparar usando un software de laminado (slicer). Por ejemplo, en Bambu Studio, el slicer toma el archivo STL y lo divide en cientos o miles de capas finas. La información de cada capa se traduce después en instrucciones de máquina (gcode) que le dicen a la impresora exactamente cómo moverse, a qué velocidad y por qué camino.
El proceso de laminado también mete configuraciones clave en las instrucciones, como la temperatura de impresión del filamento, la velocidad de extrusión y el agregado de soportes para las partes del modelo que quedan "en el aire". Estos soportes aseguran que las formas complejas se impriman bien.
Sistema de movimiento CoreXY
La Bambu Lab H2S usa un sistema de movimiento CoreXY. Este diseño se basa en dos motores stepper que trabajan juntos, junto con varias poleas locas, para mover el toolhead con precisión. Cada motor está conectado al toolhead a través de su propia correa dentada. Al coordinar el movimiento de ambas correas, la impresora puede controlar la posición y dirección del toolhead con muchísima exactitud. Esta configuración permite una impresión rápida, precisa y eficiente, manteniendo baja la masa móvil, lo que ayuda a mejorar la calidad de impresión.

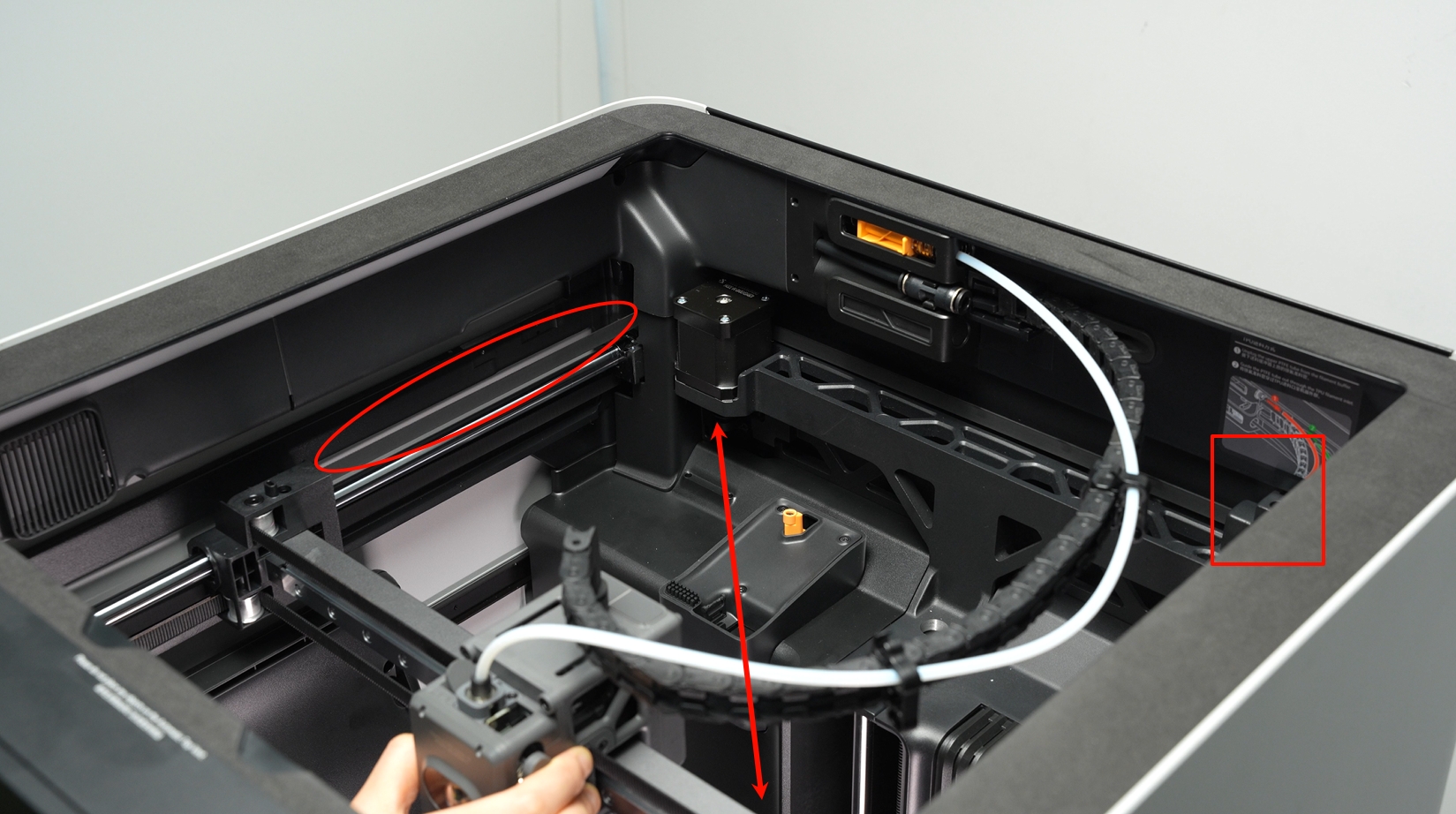

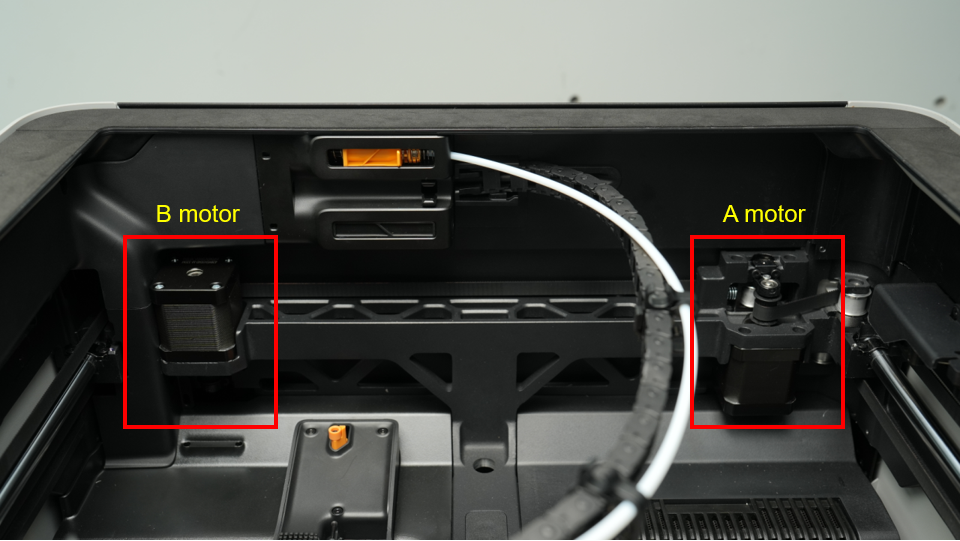

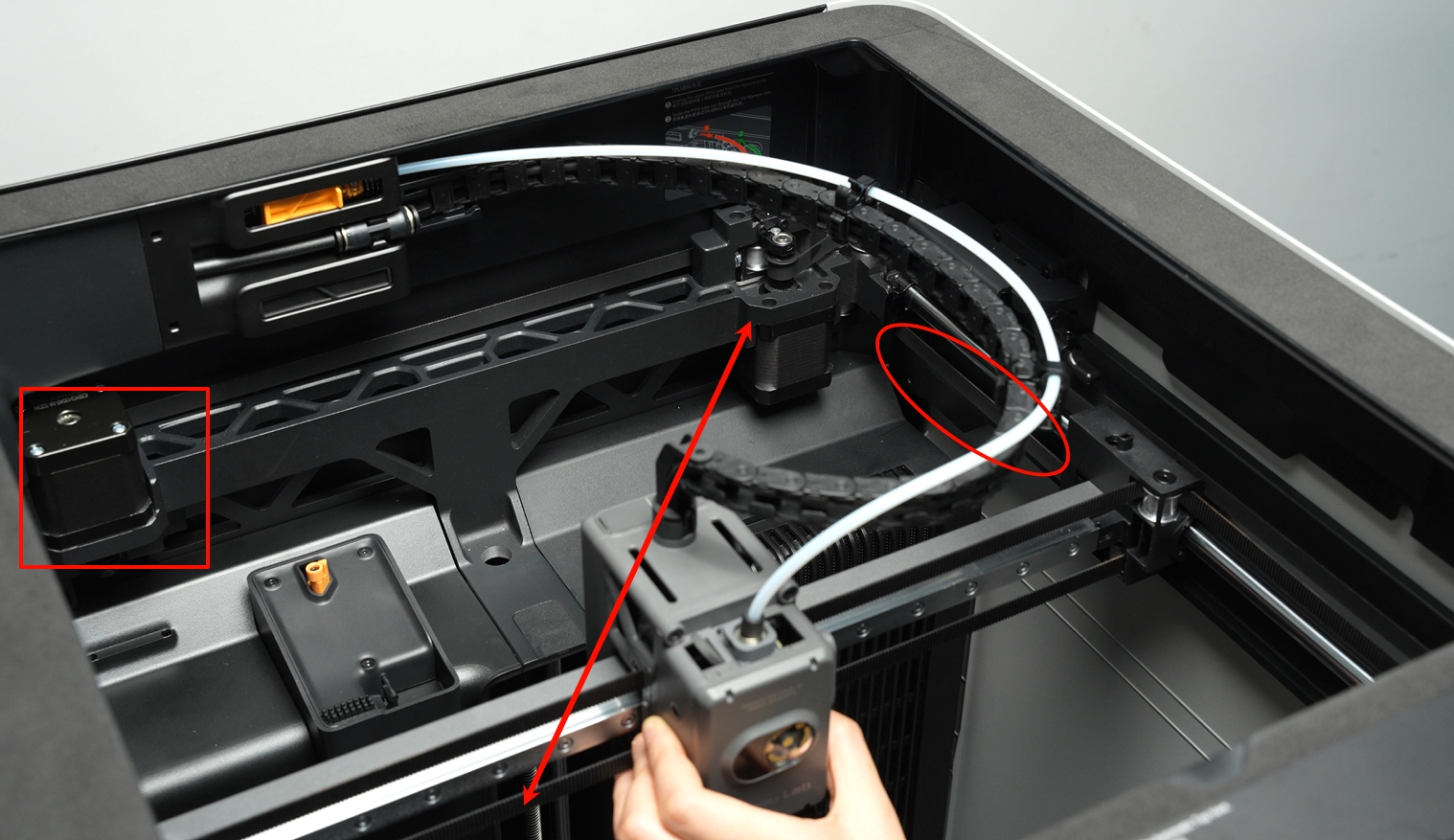

El Motor A y el Motor B controlan de forma independiente dos juegos de correas en el sistema CoreXY. Cuando el Motor B (del lado izquierdo) opera solo, mueve únicamente la correa inferior, haciendo que el toolhead se mueva en diagonal a 45°. De la misma manera, cuando el Motor A (del lado derecho) opera solo, mueve la correa superior, haciendo que el toolhead se mueva en diagonal en la dirección opuesta.
Comparado con las impresoras 3D cartesianas tradicionales, el sistema CoreXY de la H2S ofrece velocidades de impresión más altas. Esto es porque las partes móviles pesan menos, lo que reduce la inercia y permite que el toolhead acelere y cambie de dirección más rápido. Ese peso reducido es un factor clave para lograr impresiones de alta velocidad y alta calidad.
Eje Z

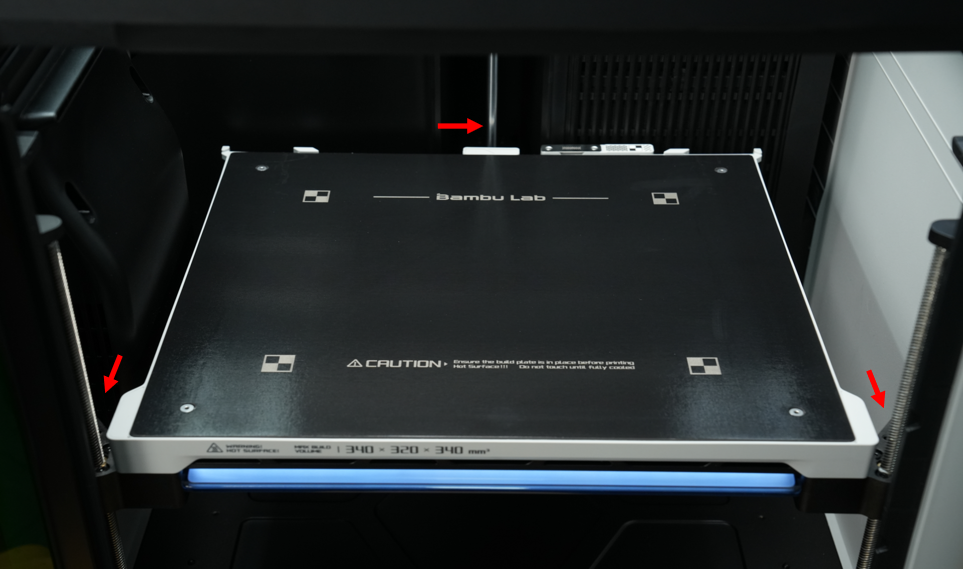

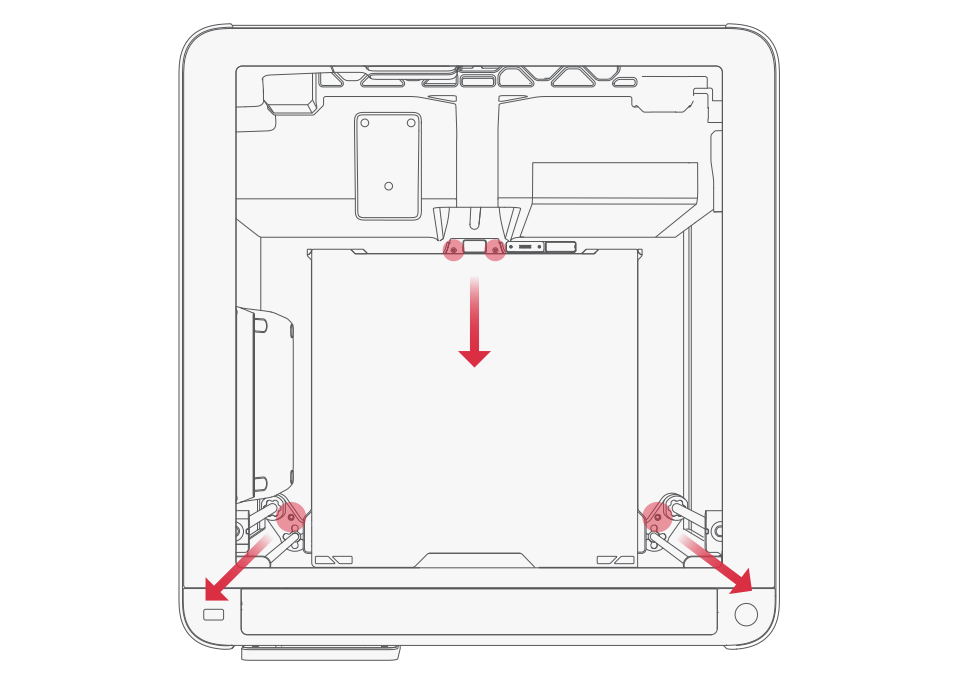

El eje Z de la impresora se mueve gracias a tres lead screw, todos vinculados a un único motor stepper de Z mediante una correa. Esta configuración asegura un movimiento vertical estable y parejo de la plataforma de impresión, también conocida como heatbed. La H2S ya viene nivelada de fábrica. Antes de tu primera impresión, solo tenés que sacar los cuatro tornillos que sujetan el eje Z a la base. Guardá estos tornillos en un lugar seguro, ya que los vas a necesitar si alguna vez tenés que desarmar el eje Z para mantenimiento o para transportar la impresora.

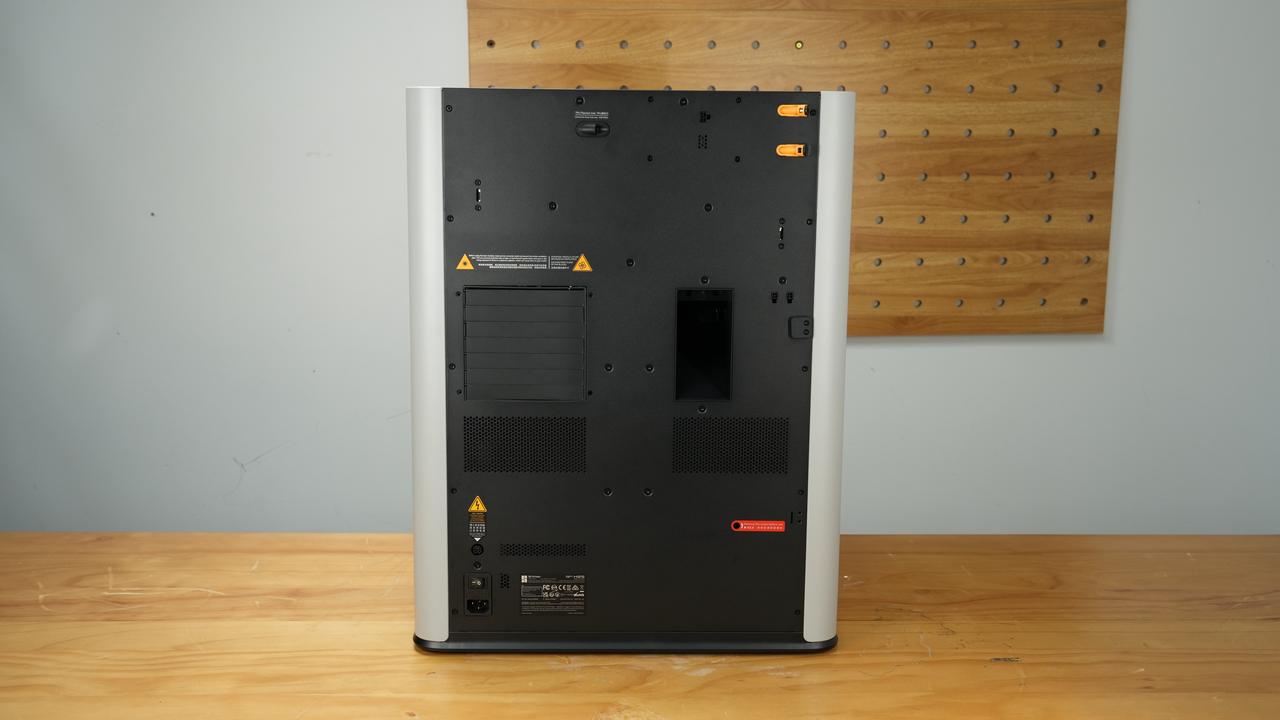

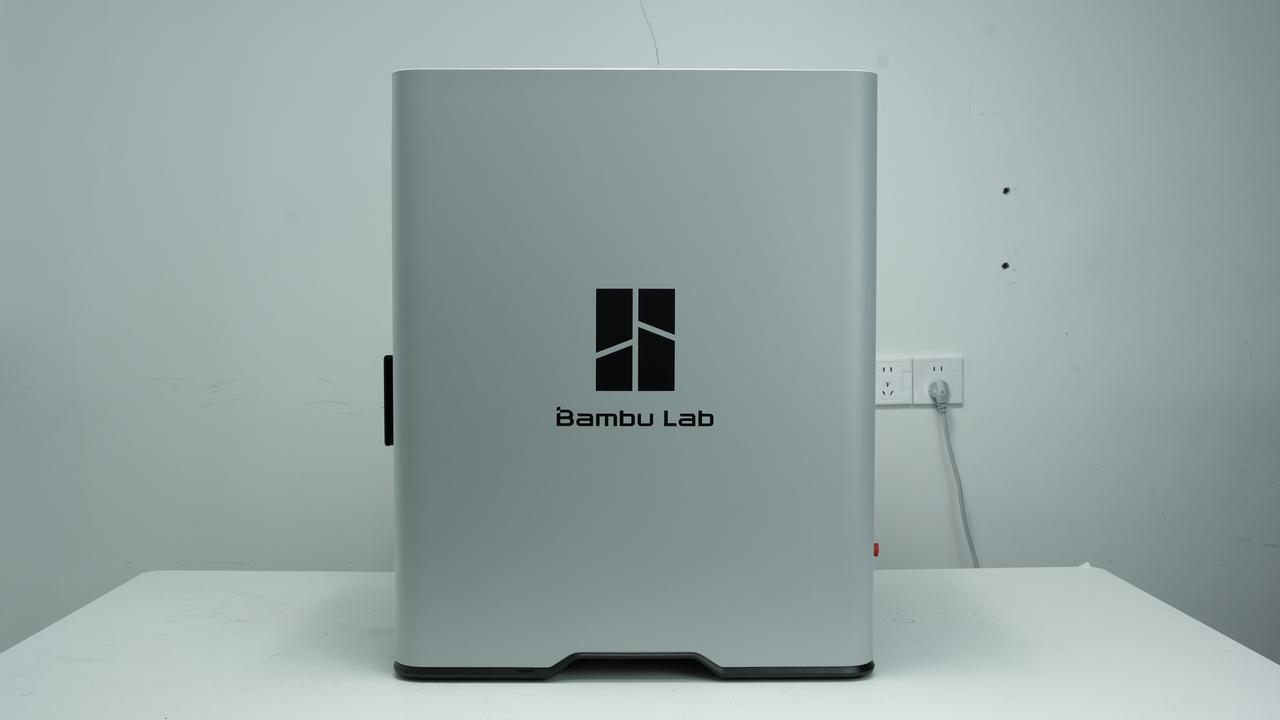

Carcasa de la impresora

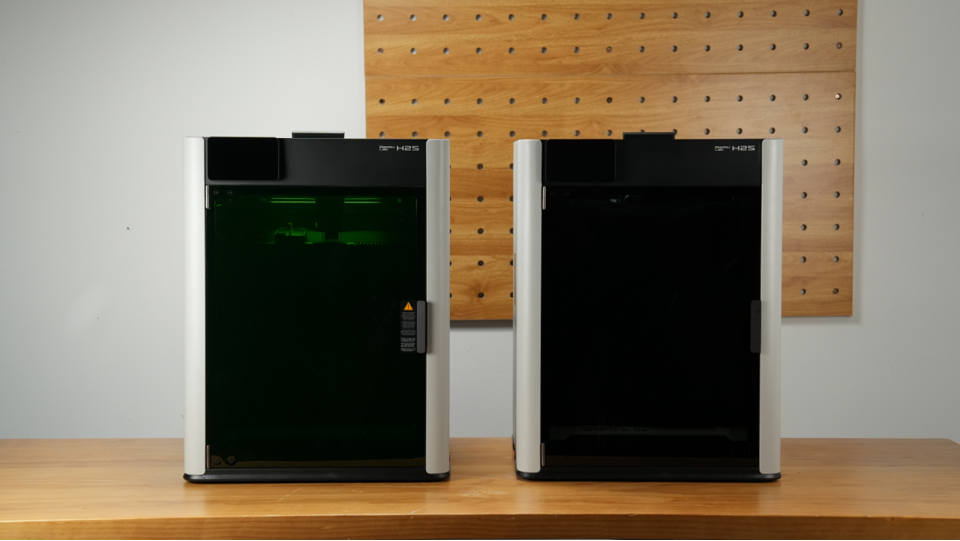

La impresora H2S viene en dos variantes: la Versión Estándar y la Versión Laser. La Versión Laser incluye un panel de protección láser por defecto, mientras que la Versión Estándar usa paneles comunes. Si querés agregarle un módulo láser a la Versión Estándar, vas a necesitar un kit de actualización (próximamente disponible) que incluye una puerta frontal de policarbonato verde y una tapa superior protectora negra. Sin estos componentes de seguridad instalados, la impresora desactiva automáticamente la función láser.
La H2S también tiene un sistema de detección de apertura para la puerta frontal y la tapa superior:
- Si el módulo láser está instalado y se abre una puerta, la impresora muestra inmediatamente un mensaje de error en rojo y pausa el trabajo por seguridad.
- Si no se está usando el módulo láser, la impresora muestra una advertencia naranja de "puerta abierta" en el sistema HMS, pero sigue imprimiendo.

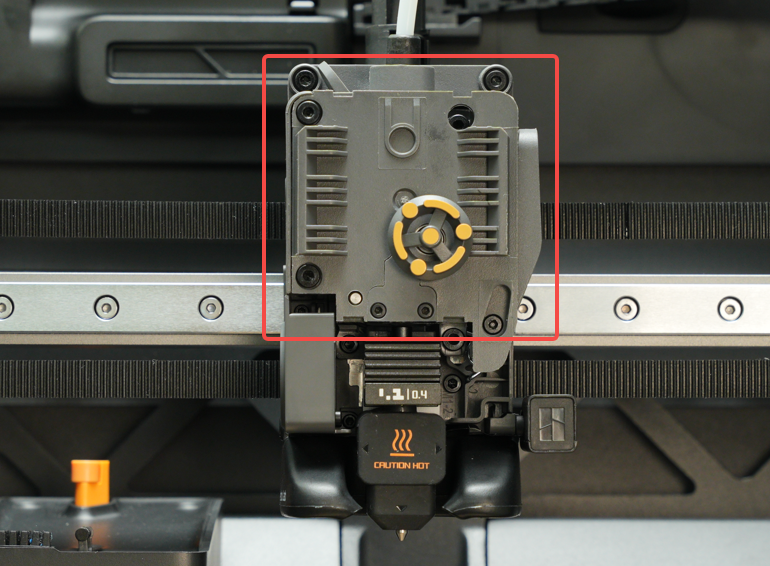

Extruder
El extruder es la parte de la impresora que empuja el filamento hacia el nozzle, donde se derrite para formar el objeto. Se compone de elementos clave como el motor del extruder y los engranajes. El motor tira del filamento desde el carretel y lo empuja hacia el hotend. Los engranajes del extruder agarran el filamento para asegurar una alimentación suave y constante. El control preciso de cuánto filamento pasa por el hotend es fundamental para la calidad de impresión.

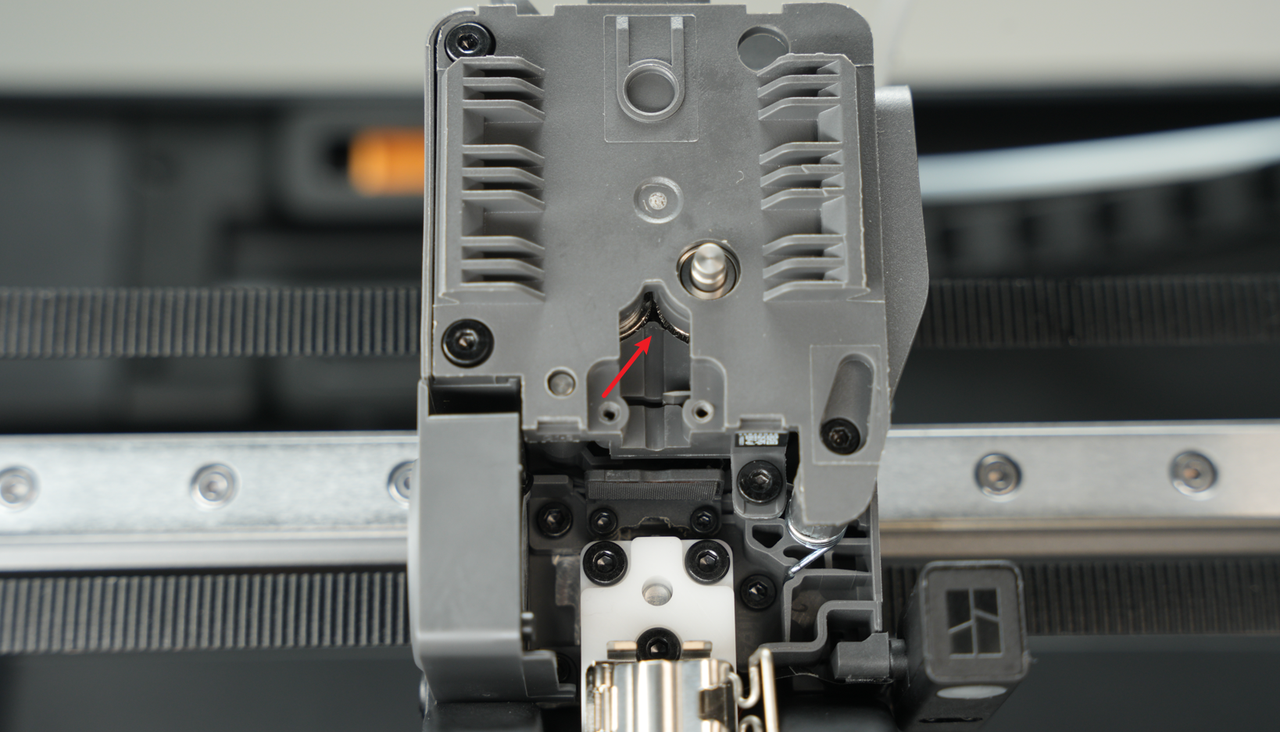

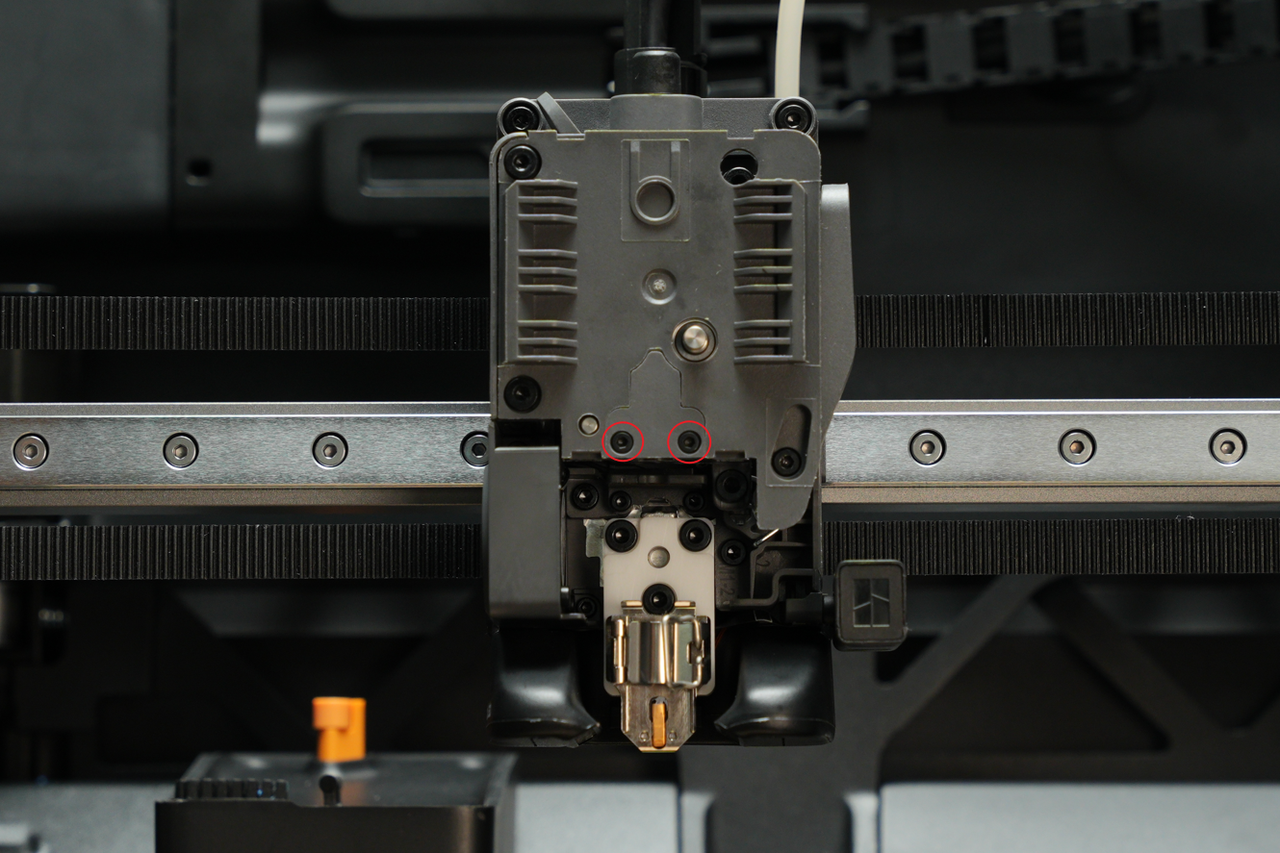

Dentro del extruder, la guía de filamento dirige el material hacia el nozzle, manteniéndolo alineado. Esta guía se puede sacar si necesitás revisar si hay algún atasco, lo que viene bárbaro para el mantenimiento.
Al costado del extruder hay una palanca para el cortador de filamento. Cuando se afloja, podés acceder a revisar el engranaje por si hay acumulación de material. Si ves restos de filamento en los dientes del engranaje, limpialos para que la alimentación siga siendo fluida.
Sensor de filamento
Montado arriba del extruder, el sensor de filamento detecta si hay material presente. Si el filamento se termina, el sensor le avisa a la impresora para que pause y te pida un cambio de carretel. Se puede sacar para mantenimiento, pero tené cuidado de no dañar el cable cinta (flex).
Cortador de filamento
La palanca del cortador está a la derecha del bloque del extruder y controla el movimiento de la cuchilla. También tiene un imán para detectar la posición. Durante el corte, al presionar la palanca se empuja la cuchilla. Usando esto junto con el tope del cortador en el marco de la impresora y el AMS, el mecanismo puede cortar y reemplazar filamento automáticamente, permitiendo impresiones multi-color o multi-material. Después del corte, la palanca vuelve sola a su posición inicial.
Tope del cortador de filamento
La H2S tiene un tope colapsable a la derecha contra el cual presiona la palanca del cortador para actuar. El tope tiene tres posiciones:
- Posición cero: La mayor parte del tiempo está acá para no molestar durante la impresión.
- Posición de trabajo: Se mueve acá cuando hace falta cortar el filamento.
- Posición de evitación: Se mueve para no chocar cuando el toolhead vuelve al origen (homing) en XY.
