Si te aparece el código de error 1102 en la pantalla táctil de tu impresora, lo más probable es que haya un problema con la rejilla o el servomotor. Seguí esta guía paso a paso para identificar la causa y solucionarlo rápidamente.
Causas posibles
Existen tres motivos principales para este error: la rejilla está bloqueada por algún objeto extraño, el servomotor está defectuoso o la placa de detección del servomotor no funciona correctamente.
Herramientas necesarias
Para realizar estas pruebas vas a necesitar una llave Allen de 2.0 mm.
Preparación

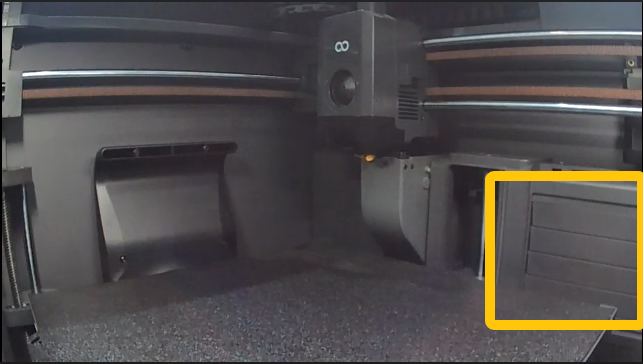

Antes de desarmar nada, fijate si la rejilla puede cerrar normalmente. Primero, retirá la tapa de la rejilla. Después, creá un modelo sencillo en el ELEGOO slicer, seleccioná ABS como tipo de filamento y ponelo a imprimir. Durante el proceso, controlá si la rejilla se cierra como corresponde. Si la rejilla cierra bien, pasá directamente al Paso 1; si ves que no cierra, seguí con los Pasos 2 y 3.
Paso 1: Reconectar el cable de detección del servomotor

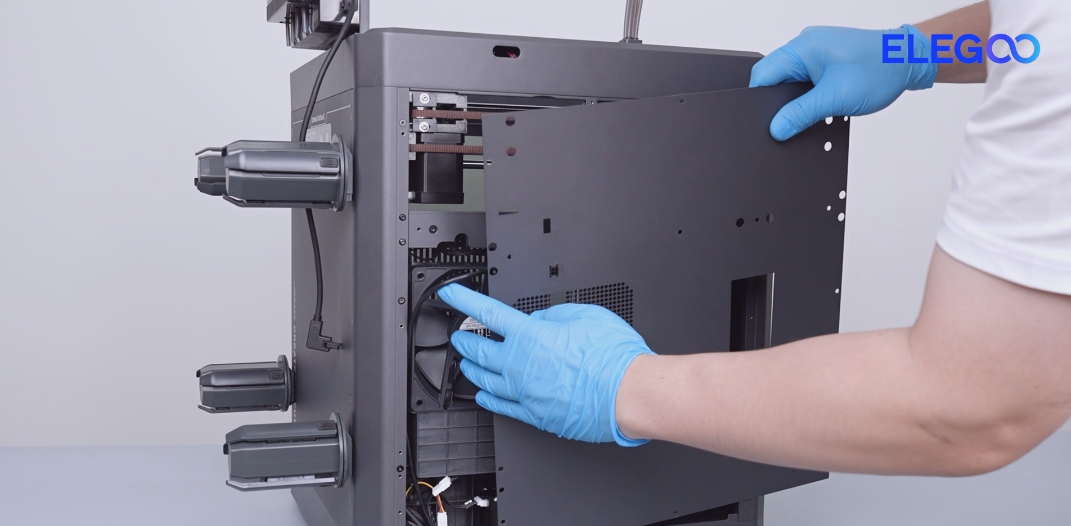

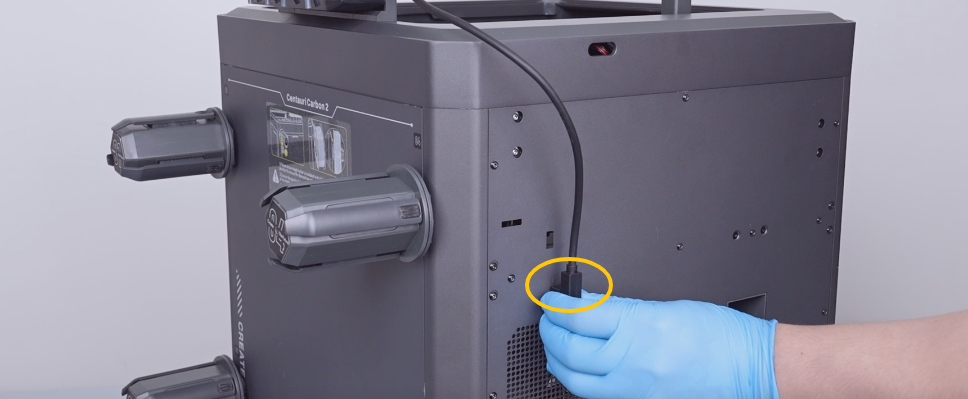

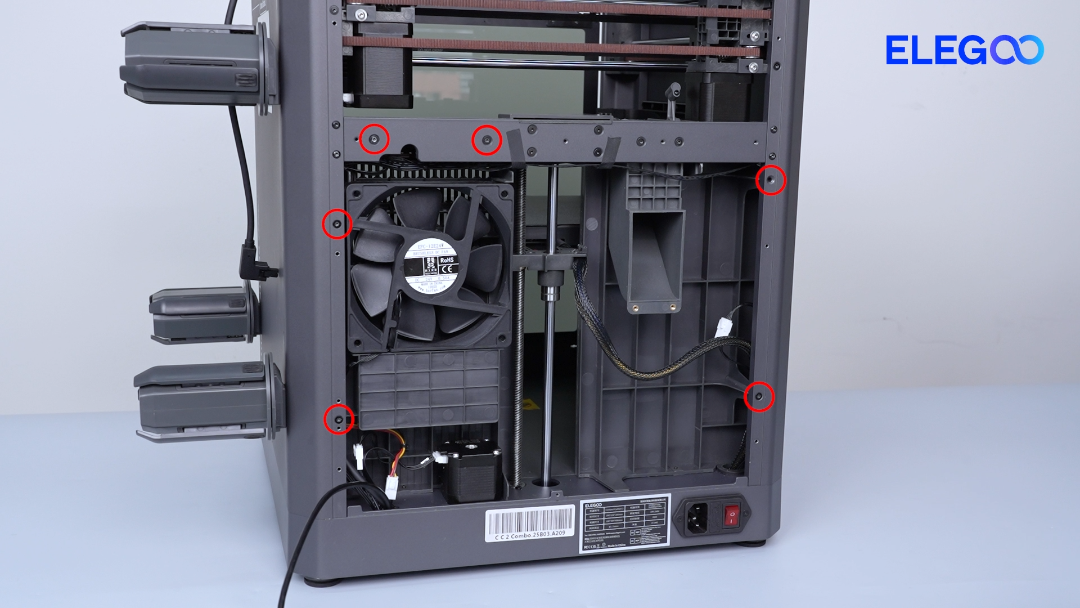

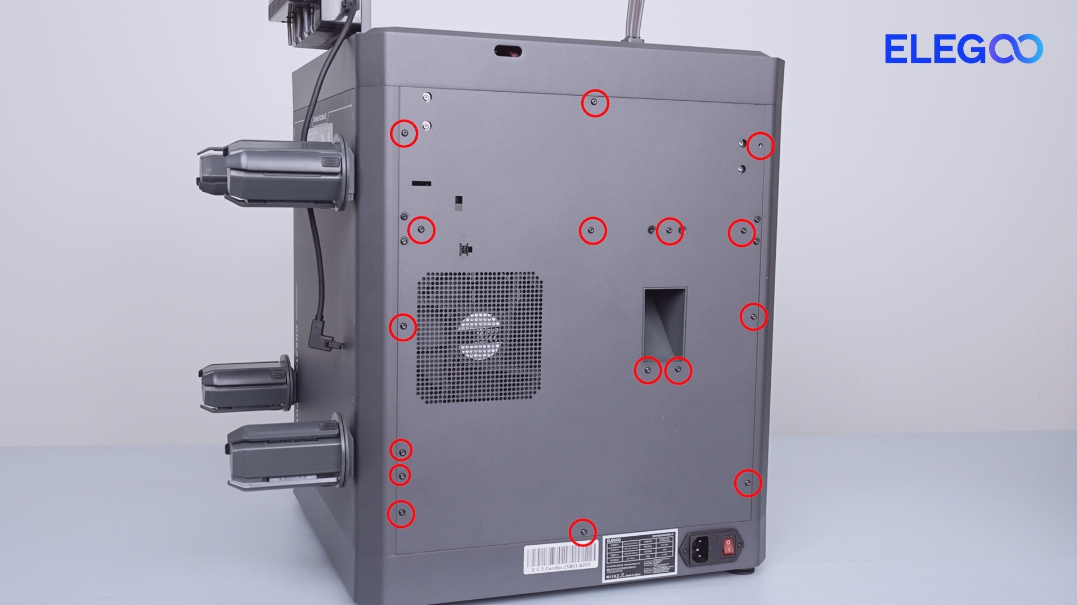

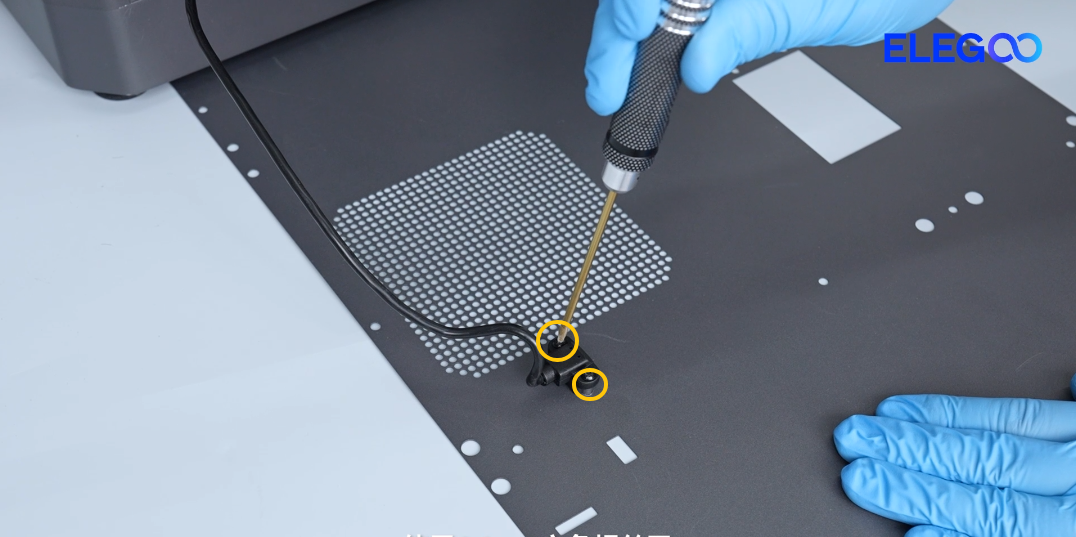

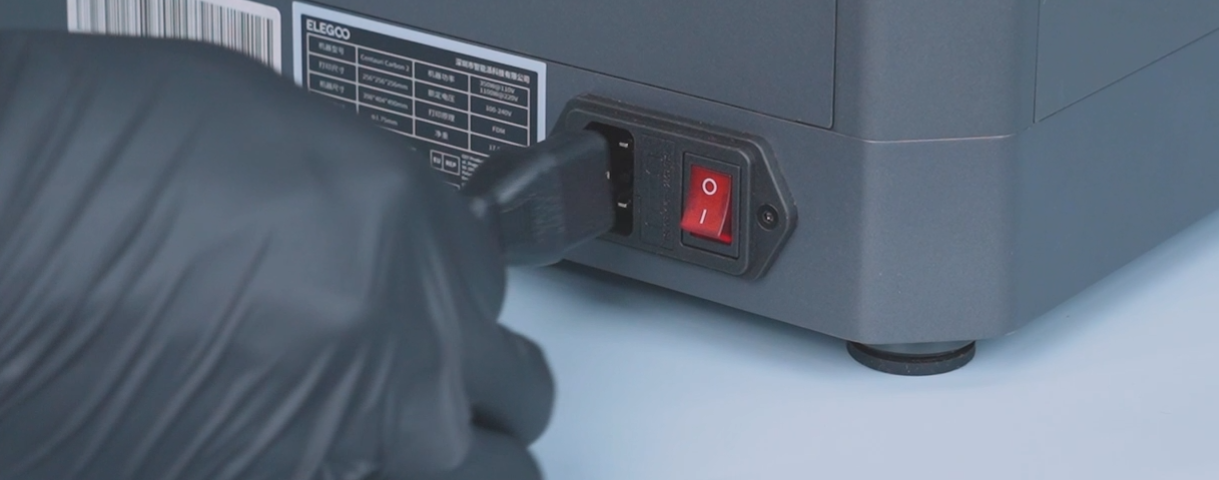

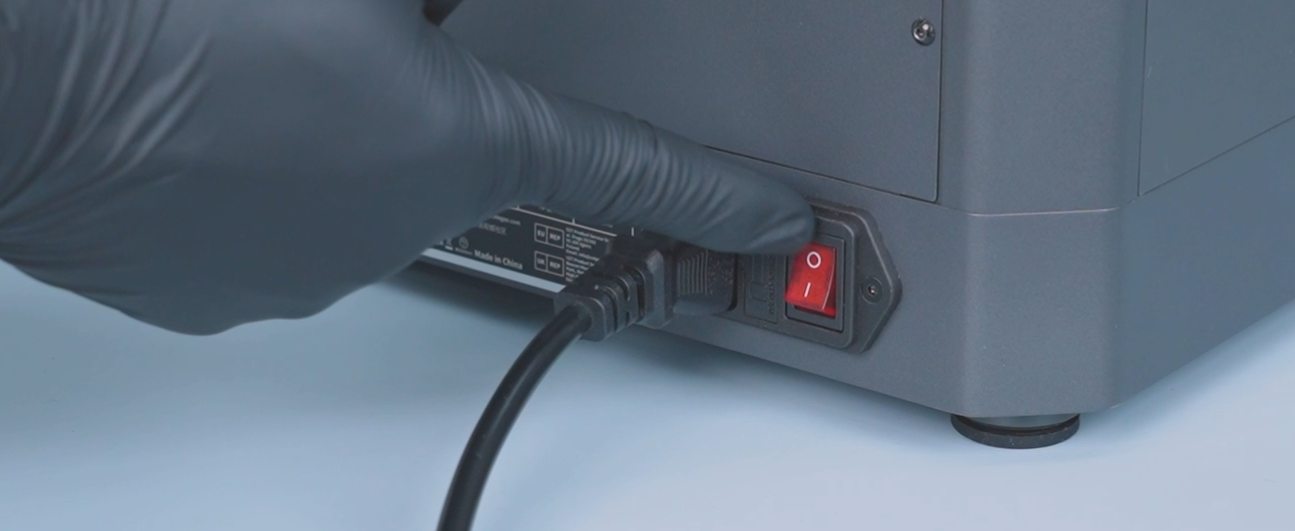

Apagá la impresora desde el interruptor (posición "O") y desenchufá el cable de alimentación. Desconectá el cable de comunicación CANVAS. Usando la llave Allen de 2.0 mm, sacá los dieciséis tornillos que sujetan la tapa trasera. Retirá el cable de extensión CANVAS del hueco que está del lado del ventilador del chasis y apoyá la tapa trasera sobre la mesa. Después, sacá los dos tornillos que aseguran el cable de extensión CANVAS y retirá los tornillos de la parte superior y trasera del divisor.

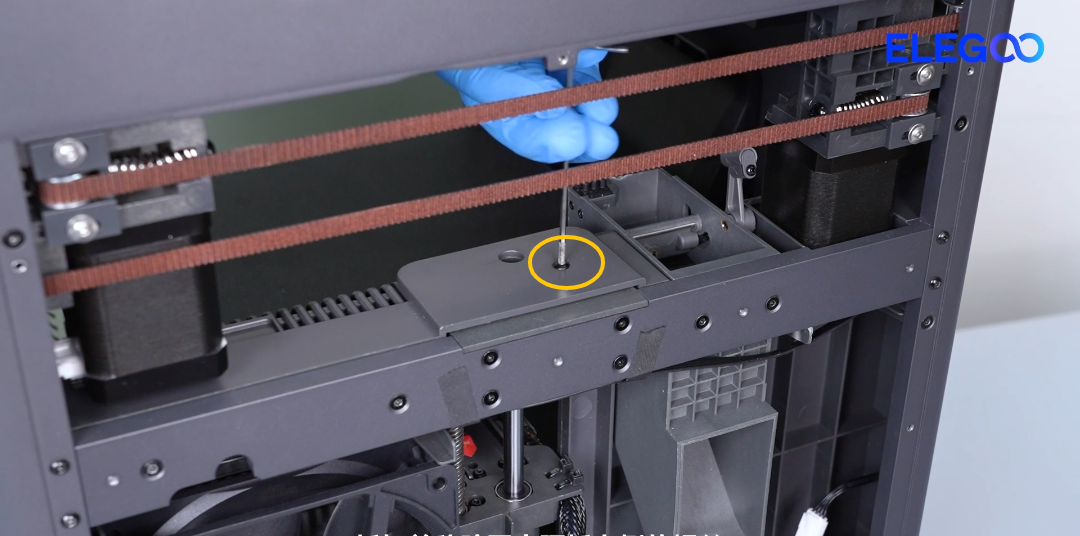

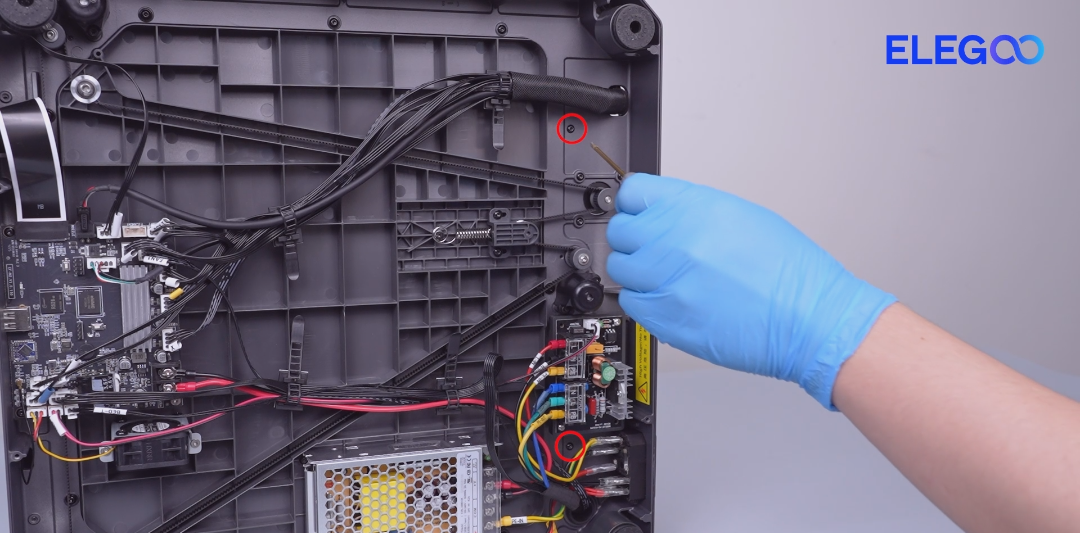

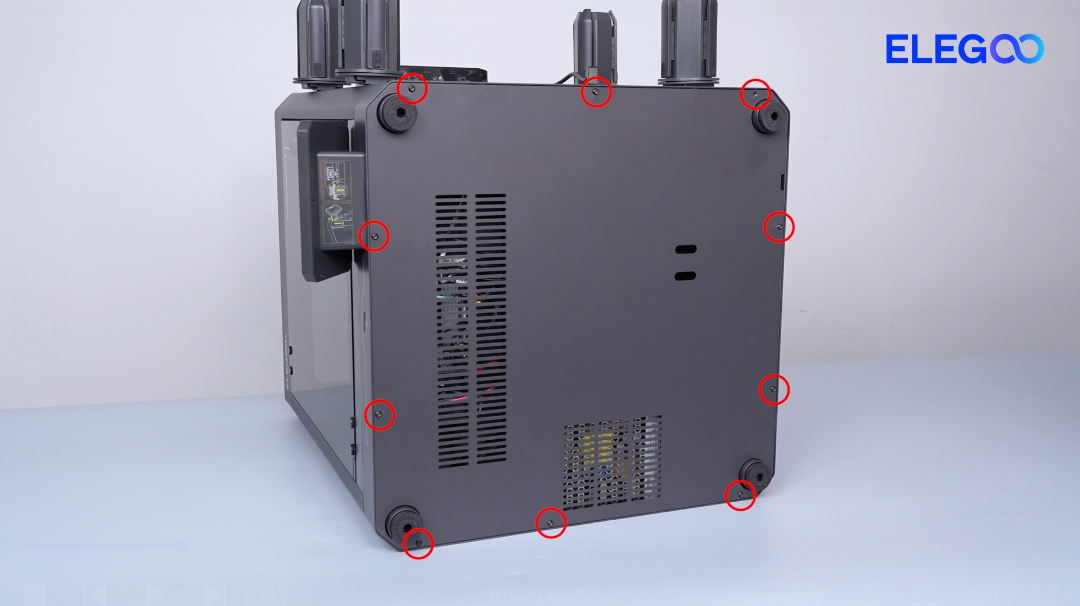

Continuá sacando los diez tornillos de la tapa inferior y retirala. Sacá los dos tornillos de la base del divisor. Desconectá los cables del ventilador auxiliar, del ventilador del chasis y del servomotor. Finalmente, volvé a conectar con cuidado el cable de la placa de detección del servomotor. Si después de armar todo el problema sigue, significa que tenés que cambiar la placa de detección.
Paso 2: Revisar la rejilla manualmente
Apagá la máquina y desenchufala. Intentá subir y bajar la rejilla con la mano para ver si se mueve con suavidad. Si sentís que está trabada, fijate bien que no haya pedacitos de filamento u otros objetos obstruyendo el mecanismo y limpialos. Si la rejilla se mueve bien de forma manual pero el error persiste, pasá al siguiente paso.
Paso 3: Revisar el cable del servomotor
Con la impresora apagada y desenchufada, revisá las conexiones internas. Tenés que desconectar y volver a enchufar tanto el cable adaptador del servomotor como el cable que va conectado directamente a la placa madre. Si después de asegurar estas conexiones el error 1102 vuelve a aparecer, es un indicador de que el servomotor está dañado y vas a tener que reemplazarlo por uno nuevo.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
