Este error indica una falla en la detección de la rueda de recorrido del filamento durante el proceso de descarga. Se activa cuando el alimentador registra un movimiento mayor a 120 mm sin que el sensor del cabezal confirme que el filamento haya pasado, sugiriendo una obstrucción o un problema de lectura.
Descripción del código de falla
Detección anómala de la rueda de recorrido del filamento durante la descarga (la rueda del conjunto del alimentador recorrió más de 120 mm, pero la placa de detección de filamento del cabezal no se activó).
Causas posibles
- Filamento cortado adentro del tubo de PTFE.
- Falsa activación o falla de la placa de detección de filamento del cabezal.
- Falsa activación o falla de la placa de detección de filamento del lado de CANVAS.
- Anomalía en el conjunto de engranajes del alimentador CANVAS.
Herramientas necesarias
- Llave Allen de 2.0 mm
- Llave Allen de 2.5 mm
- Pinzas
Pasos para solucionar el problema
1. Revisá si hay filamento cortado en el tubo de PTFE y el conjunto del Hub 4 en 1

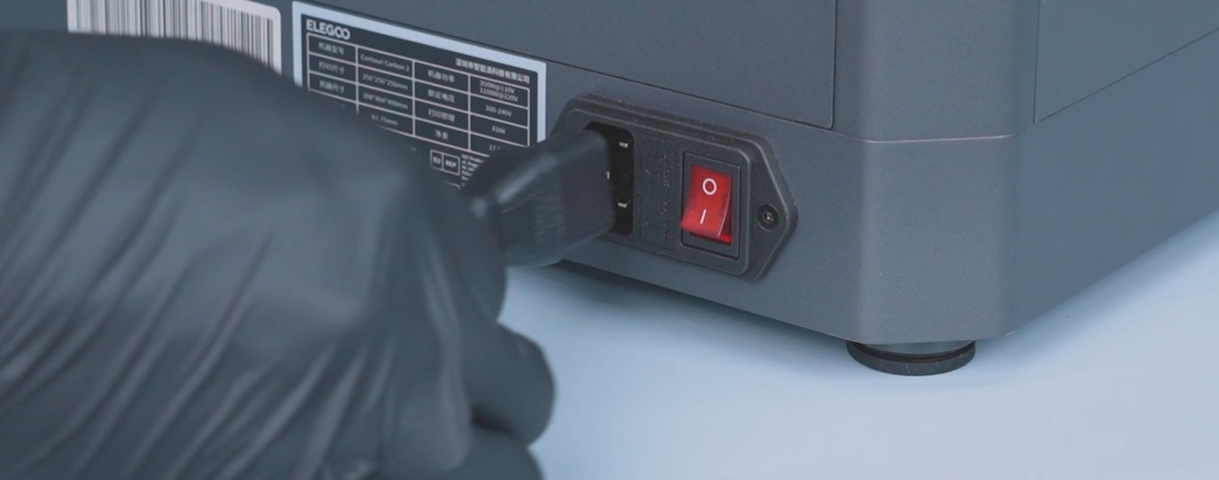

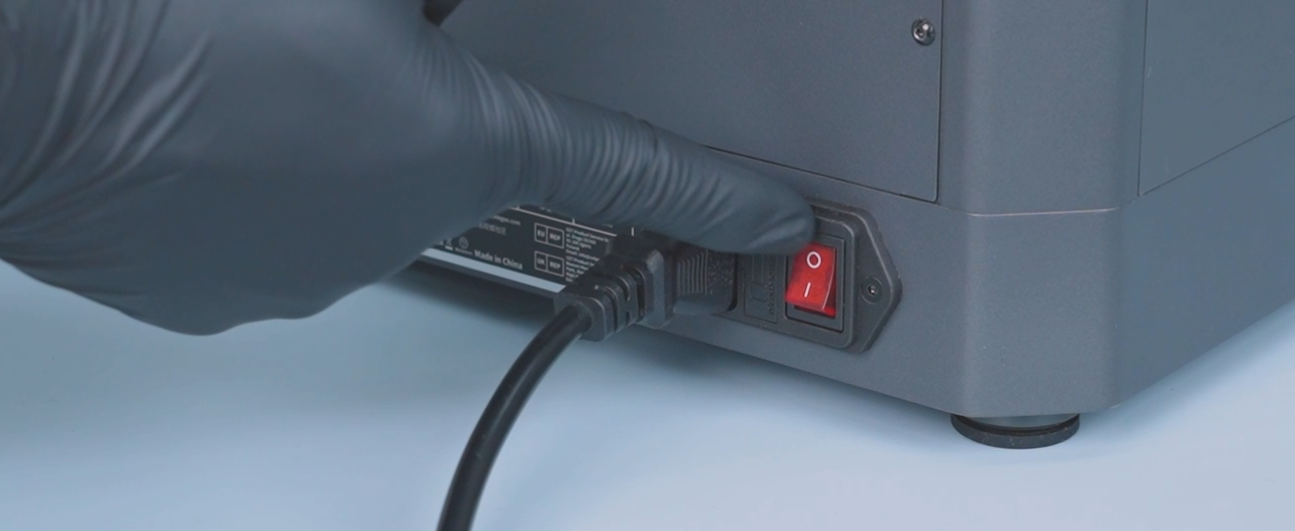

a. Apagá el interruptor de la impresora y desenchufá el cable de alimentación.

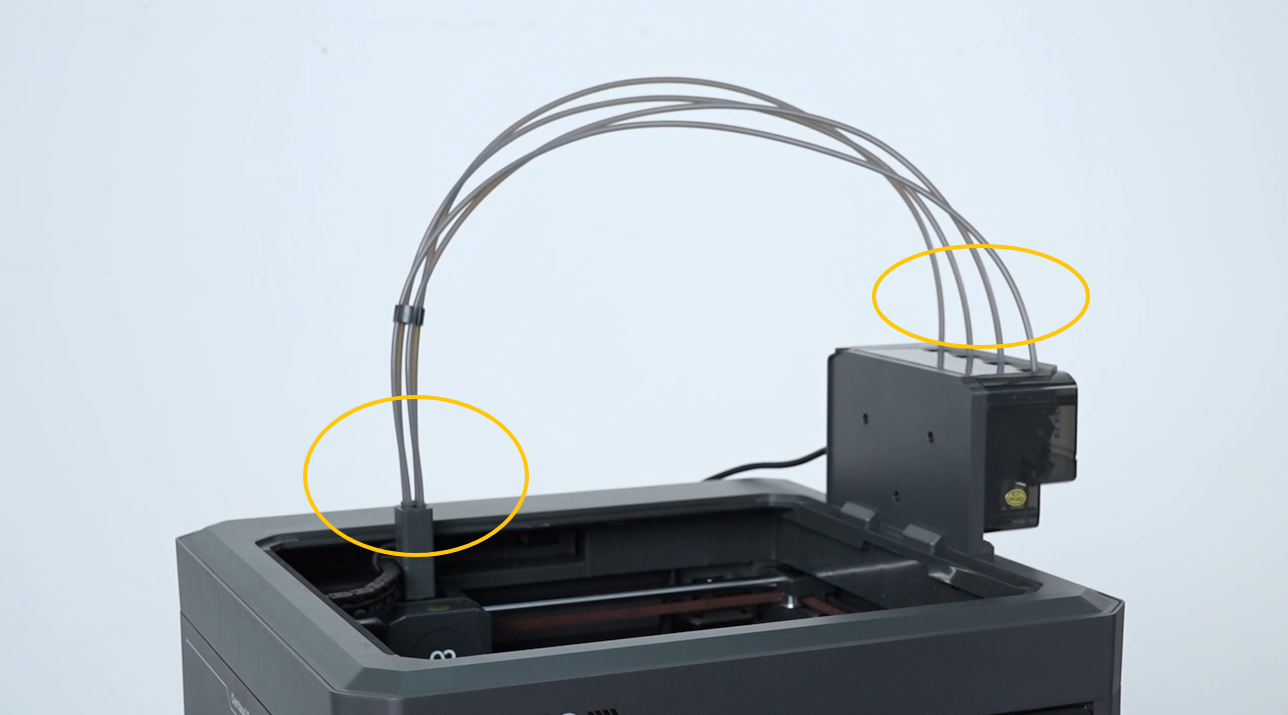

b. Chequeá el tubo de PTFE para ver si hay filamento roto.

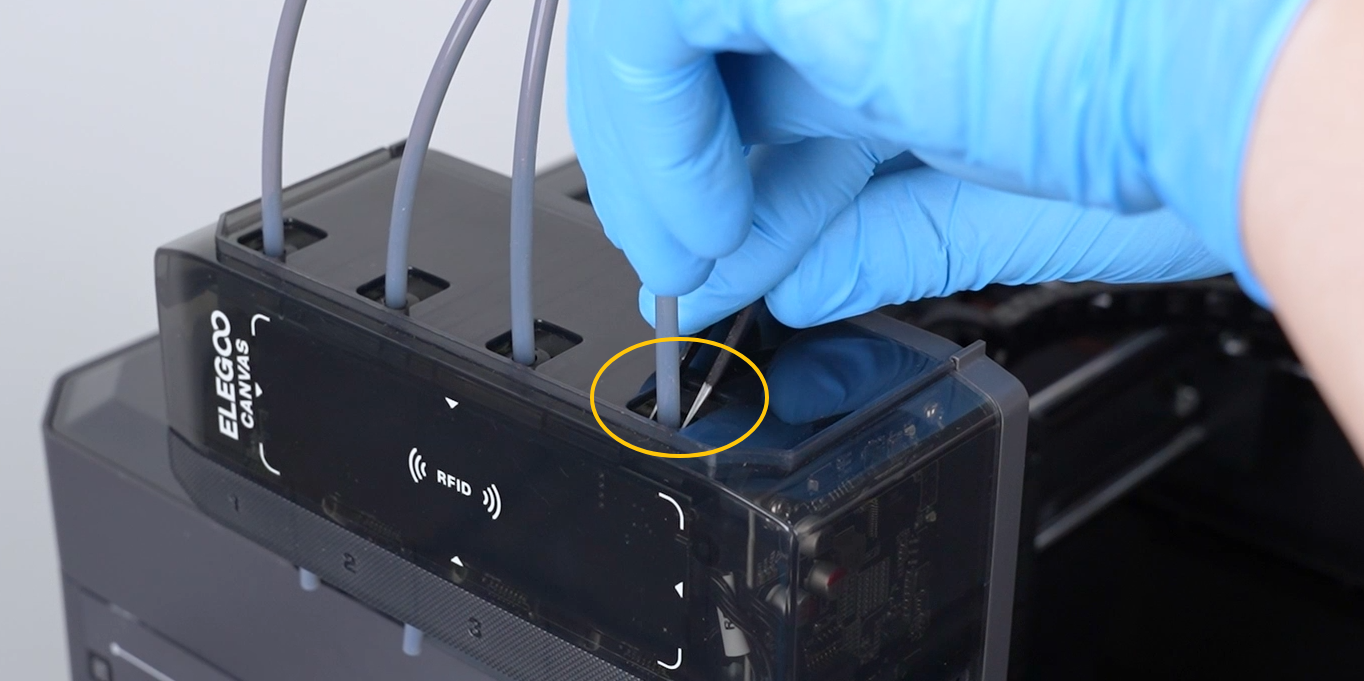

Si el filamento se rompió del lado de CANVAS, usá unas pinzas para apretar suavemente el extremo del conector del tubo de PTFE. Esperá a que el tubo se afloje, tiralo hacia afuera y sacá el pedazo roto.
Si el filamento se rompió del lado del Hub 4 en 1, vas a tener que desarmar el Hub para retirar el resto.
Procedimiento de desarme del Hub 4 en 1:

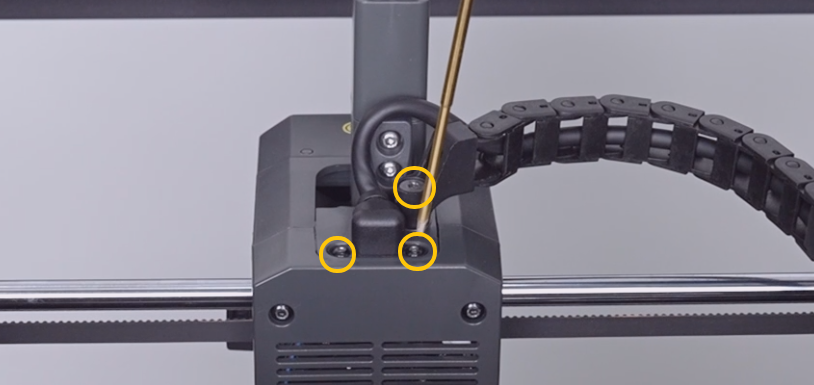

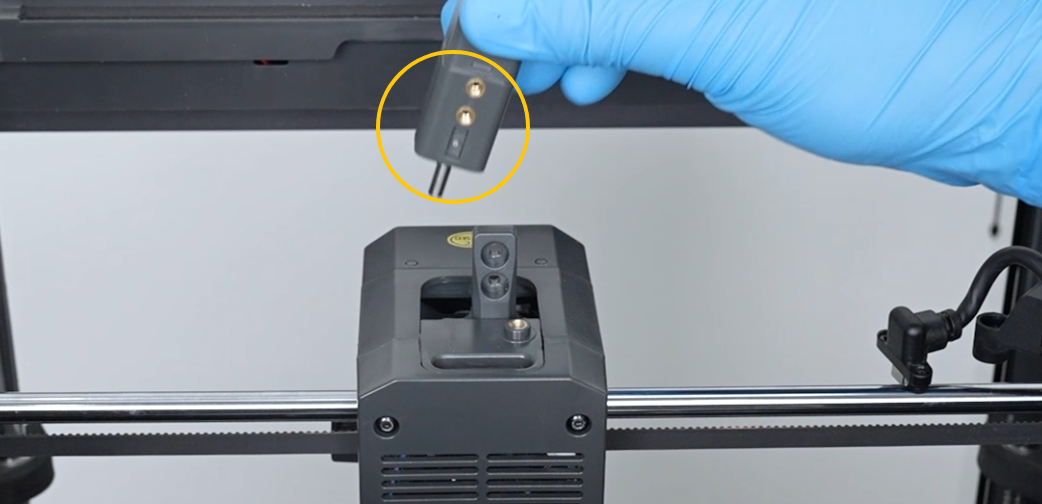

Usá las llaves Allen de 2.0 mm y 2.5 mm para sacar los tornillos que sujetan el cable de comunicación del cabezal y la cadena portacables. Desconectá el conector del cable y retirá la cadena.
Con la llave Allen de 2.0 mm, sacá los dos tornillos que sujetan el conjunto del Hub 4 en 1. Desconectalo y sacalo de su lugar.

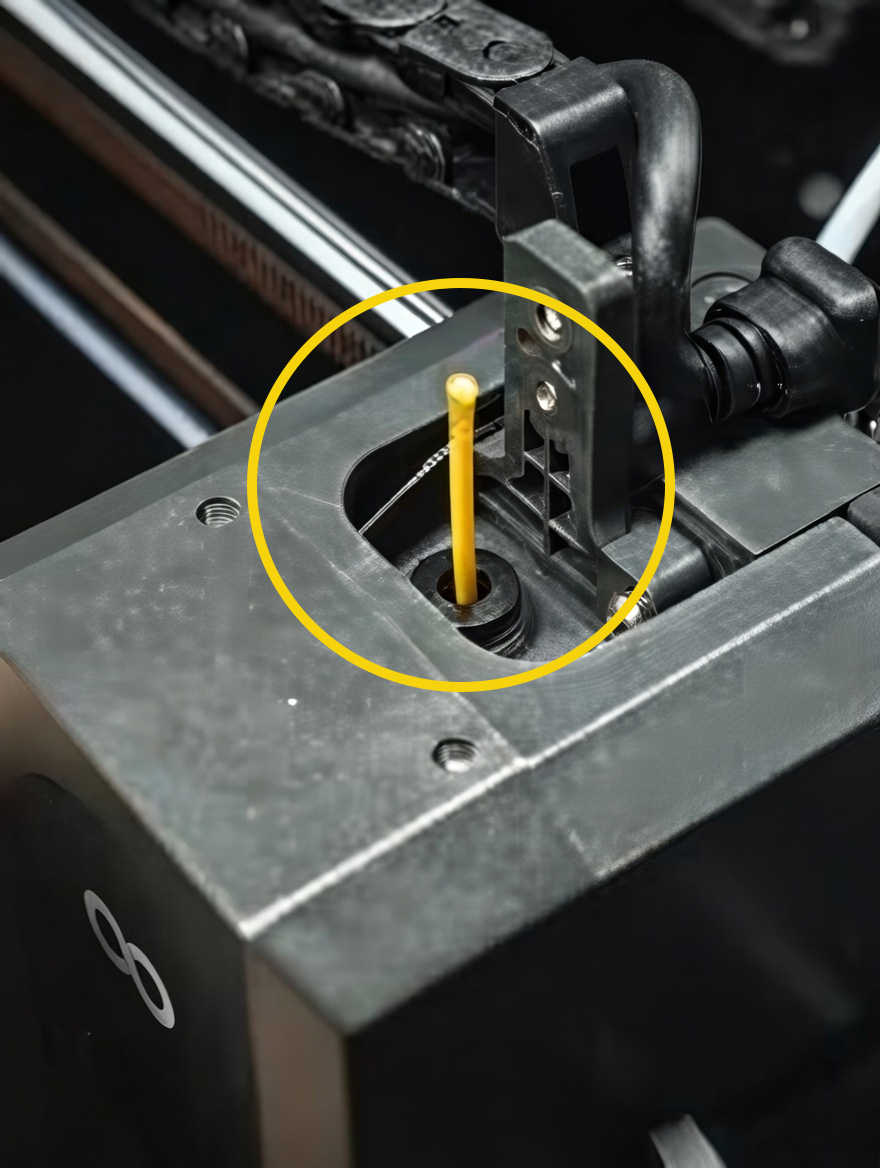

Revisá si quedó filamento roto en el Hub 4 en 1 o en la caja de engranajes.
Si no encontrás nada roto en el cabezal ni en el tubo de PTFE, seguí con los pasos 2 y 3 para profundizar en el diagnóstico.
2. Chequeá la placa de detección de filamento
a. Desconectá cualquier tubo de PTFE de la parte superior de CANVAS.
b. Meté filamento a mano en el tubo de PTFE y empujalo hasta que no pueda avanzar más.
c. Entrá al menú de control en el cabezal y fijate si el ícono del cabezal se ilumina en verde (en condiciones normales, la luz verde queda prendida fija).
Si el ícono no prende en verde, la placa de detección puede tener un problema de montaje. Consultá la guía de "Reemplazo de la placa de detección de filamento" para reinstalarla. Si después de eso sigue sin prender, vas a tener que cambiar la placa por una nueva.
3. Revisá el conjunto del alimentador CANVAS
a. Mirá el video correspondiente para abrir la carcasa de CANVAS.

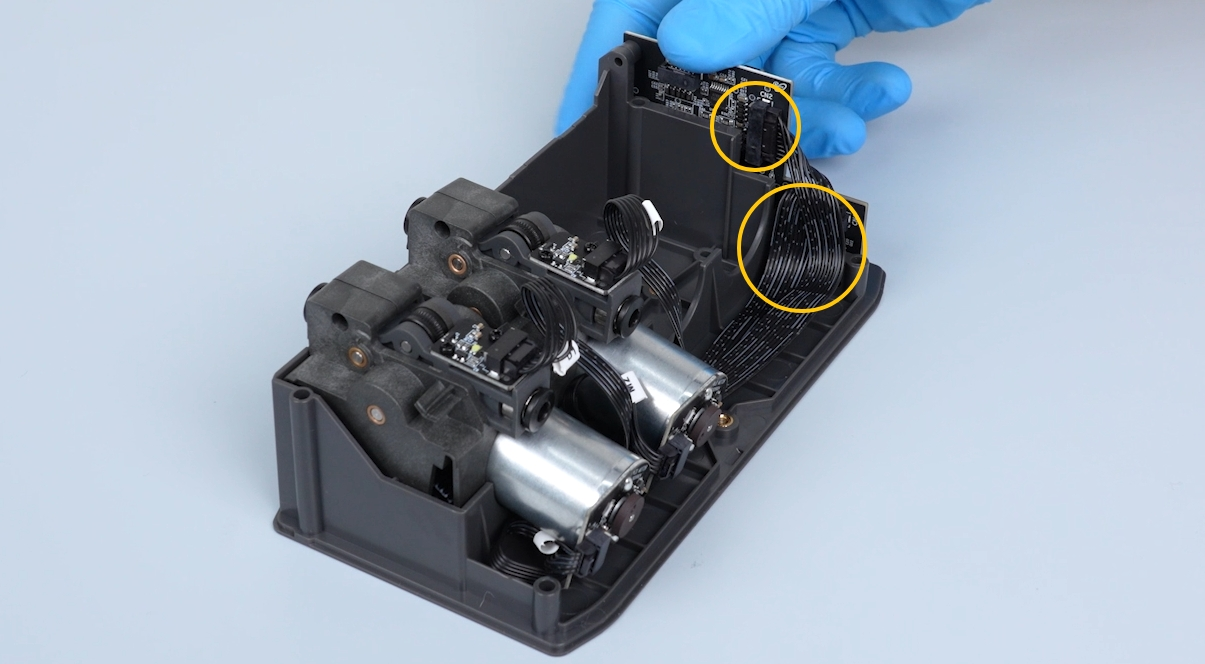

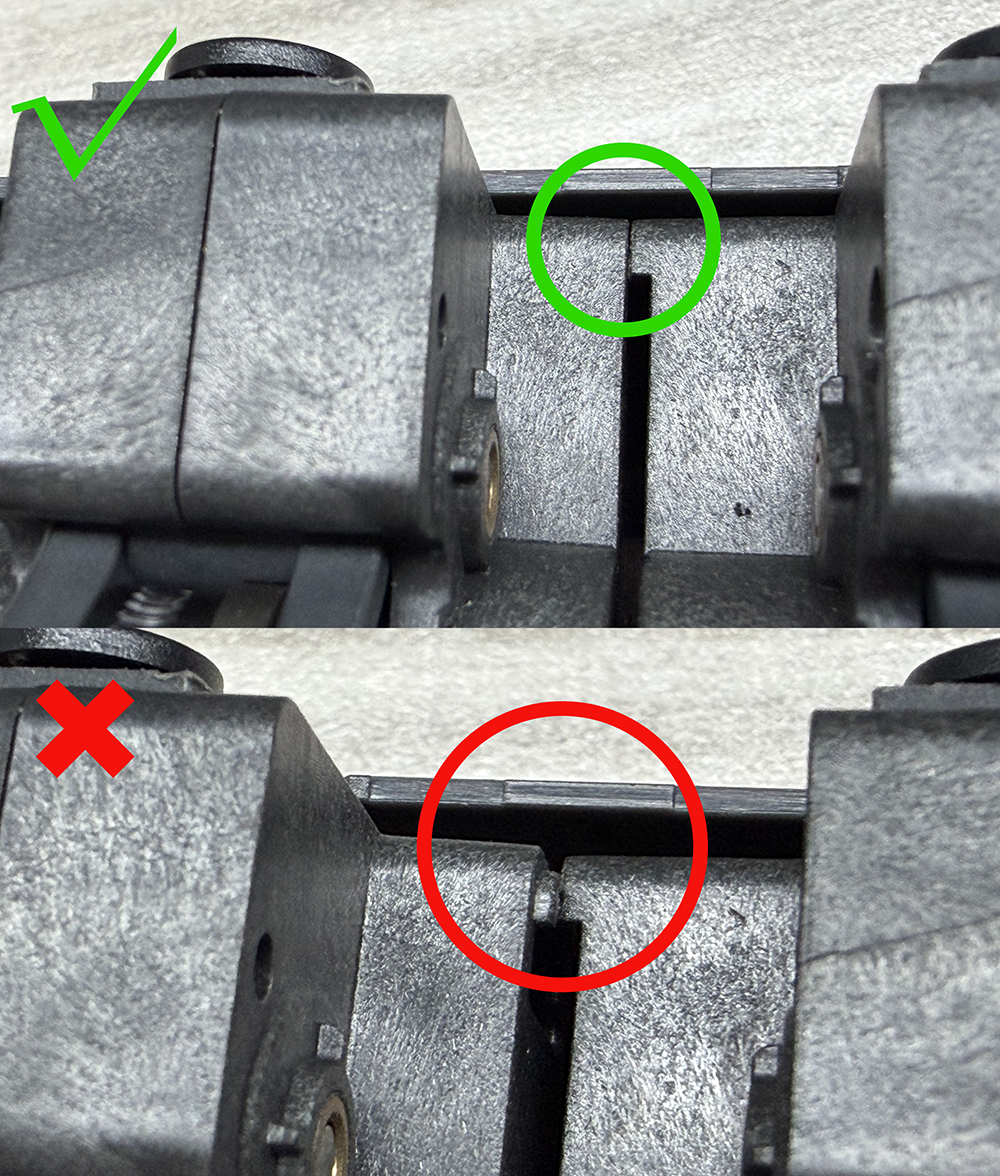

b. Asegurate de que la muesca en la parte superior del alimentador esté bien alineada y que los cables del motor estén correctamente ubicados dentro del clip de retención (fijate que quede como en la imagen).

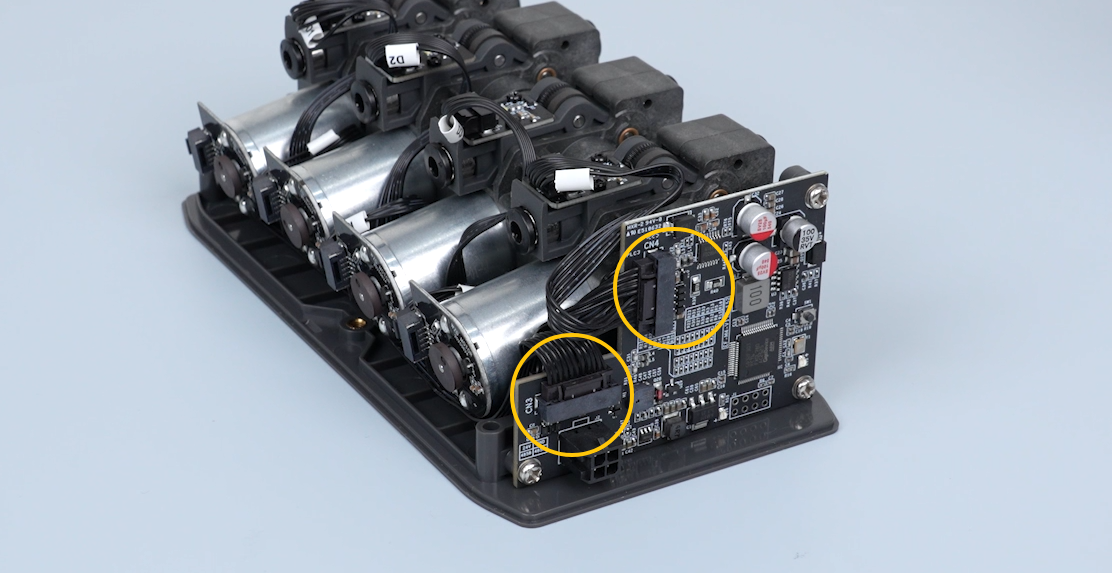

c. Chequeá si los conectores del alimentador y de la placa de detección están flojos. Volvé a enchufar los conectores en ambos extremos del alimentador.
Si el problema sigue sin resolverse después de completar todos estos pasos, por favor contactate con el soporte técnico en 3dp@elegoo.com.
