Si estás teniendo problemas porque el filamento se queda atascado o no carga como corresponde en tu impresora, esta guía te va a ayudar a encontrar la solución. Vamos a revisar paso a paso desde el estado del material hasta los componentes mecánicos para que vuelvas a imprimir sin fallas.
Razones
Problemas con el filamento
El diámetro del filamento es demasiado grande.
El filamento se rompió adentro del hub 4 en 1.
El filamento está enredado.
Se están usando filamentos de alta y baja temperatura de forma intercambiable.
Se está intentando imprimir TPU con Canvas.
Otros problemas
La caja de engranajes está floja o no se apretó bien.
Se mezclaron los números de serie de los racks de filamento.
El soporte de filamento y el carretel no están bien alineados.
Pasos para solucionar el problema
Herramientas necesarias
Una llave Allen de 2.0 mm.
Un calibre.
Cosas a tener en cuenta
Después de imprimir con filamento de alta temperatura, hay que purgar la impresora. No mezcles filamentos de alta y baja temperatura porque esto puede causar que se tape el nozzle. También puede que se prenda una luz roja durante la impresión.
Los filamentos de TPU son blandos y elásticos. Se doblan y se comprimen fácil adentro del tubo, lo que provoca una extrusión pobre, atascos y fallas en la impresión. Por eso, no se soporta imprimir TPU a través de Canvas.

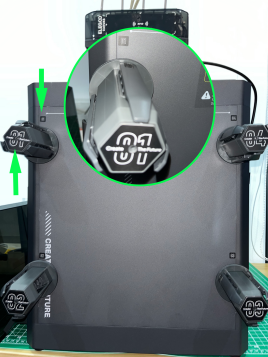

Paso 1: Revisá si los racks de filamento están instalados en el orden correcto. Los números de los racks tienen que coincidir con los números en el chasis; no los mezcles. Si no, la función de reciclado de filamento va a fallar y el material se puede trabar.

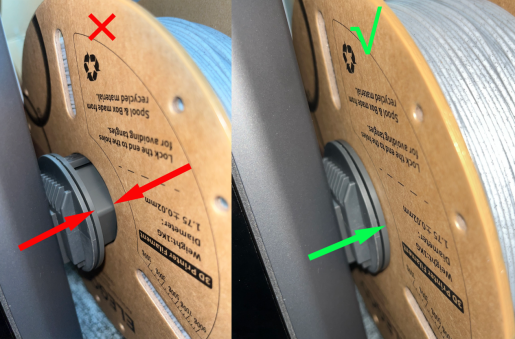

Paso 2: Fijate si los bordes del carretel de filamento y el soporte están bien alineados. Si están descentrados, el material se puede trabar o el carretel se puede terminar cayendo.

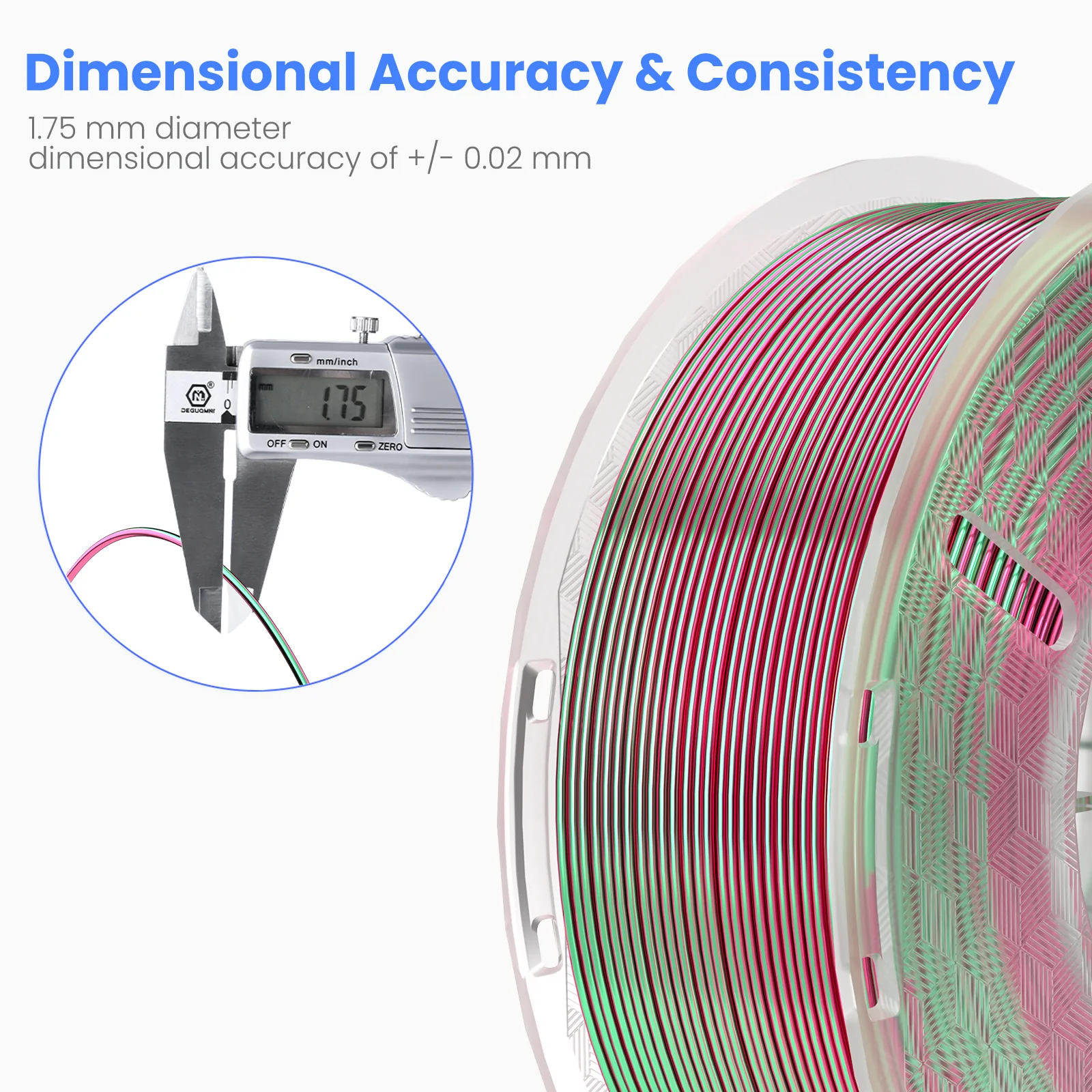

Paso 3: Usá un calibre para ver si el diámetro del filamento es muy grueso. El diámetro interno del tubo de PTFE es de 2 mm. Si el filamento se ensancha en cualquier punto, se va a trabar al entrar al tubo. Si no tenés un calibre a mano, probá con otro rollo de filamento para testear.

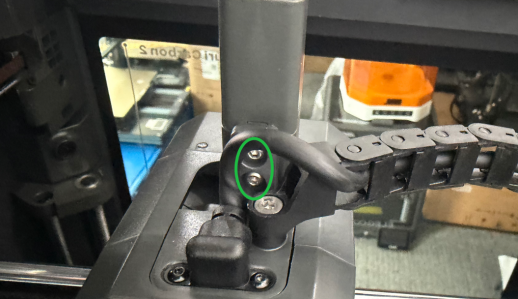

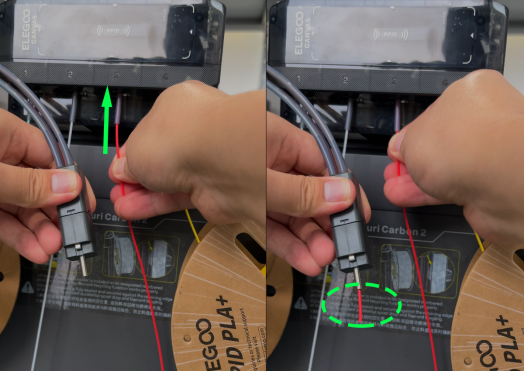

Paso 4: Comprobá si el filamento se rompió adentro del módulo del hub 4 en 1. Aflojá los dos tornillos en las posiciones marcadas con un destornillador de 2.0 mm. Después de eso, tirá del hub hacia arriba. Empujá suavemente el filamento con la mano y fijate si pasa bien a través del módulo de alimentación múltiple.

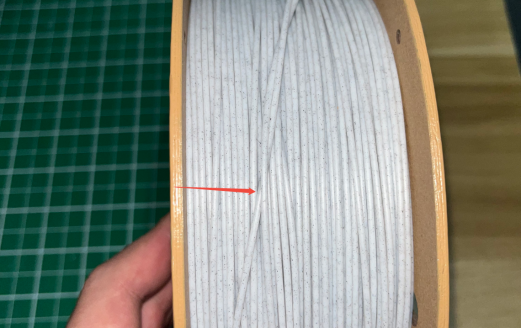

Paso 5: Revisá si el filamento está muy tenso o si tiene algún nudo. Si encontrás un enredo, ajustá el filamento desde la punta y sacalo con cuidado de la zona donde está el nudo.

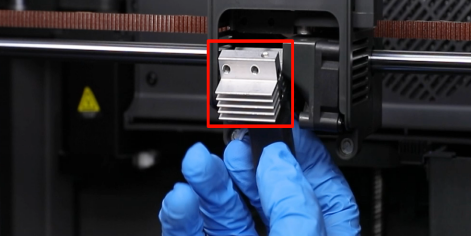

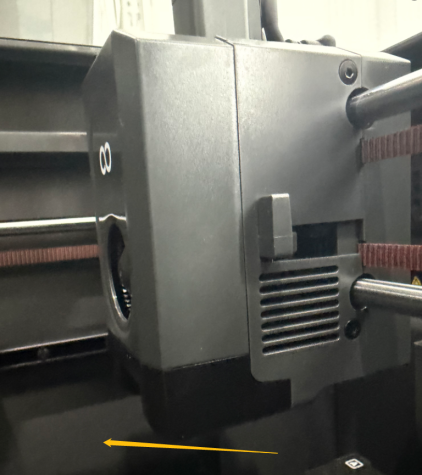

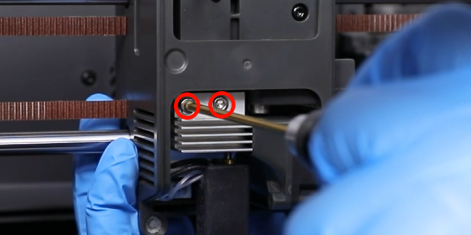

Paso 6: Verificá si la caja de engranajes puede extruir filamento normalmente. Primero sacá la tapa del ventilador y desenchufá el cable del ventilador de capa. Sacá los tornillos que sujetan el hotend, pero no lo desenchufes.

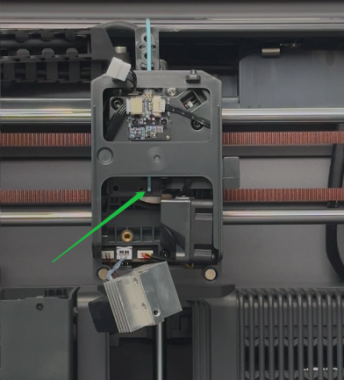

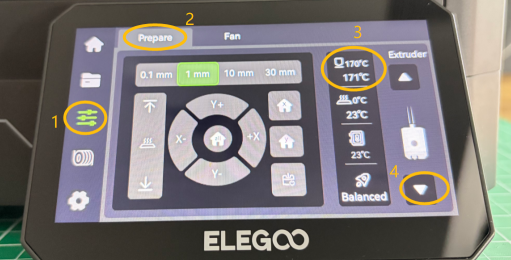

En la pantalla táctil, seleccioná Control → Preparar → Seteá la temperatura del nozzle a 170℃. Cuando llegue a esa temperatura, dale al ícono ▽ para cargar el filamento. Fijate si el filamento llega a la posición marcada pasando por la caja de engranajes.
Si el filamento no pasa, hay que ajustar los resortes de la caja. Con el destornillador de 2.0 mm, sacá uno por uno los cuatro tornillos que sujetan el marco del extruder. Girar el tornillo de ajuste en sentido antihorario va a apretar los engranajes; en sentido horario los afloja.

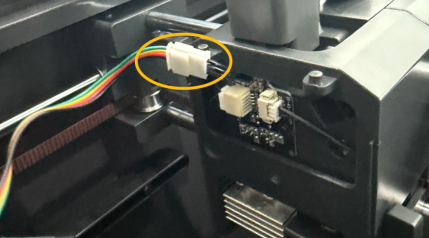

Si todavía no funciona bien, significa que el filamento quedó trabado adentro de la caja de engranajes. Seguí estos pasos: apagá la impresora (posición "|") y desenchufá el cable de corriente. Desconectá los cables marcados y sacá los tornillos del hotend, del soporte del hub 4 en 1 y de ambos lados de la caja de engranajes.
Sacá los tornillos que sujetan el cortador y el resorte. Retirá la tapa trasera de la caja de engranajes y sacá el engranaje (si está duro, aflojá el tornillo de la esquina superior izquierda). Limpiá cualquier resto de filamento que pueda estar obstruyendo el paso y probá girando el engranaje a mano con un pedazo de filamento para ver si carga bien.
¿Seguís con problemas?
Si después de hacer todo esto el problema persiste, grabá un video mostrando la falla en el CANVAS y ponete en contacto con el equipo de soporte técnico de ELEGOO.
