Si te saltó el código de error 1263 en tu Centauri Carbon 2, significa que hay un problema con la alimentación del filamento. Seguí esta guía técnica para identificar la causa y solucionarlo paso a paso.
Significado del código
Anomalía en la alimentación del filamento (se activó la detección de enredo).
Posibles causas
- El diámetro del filamento es muy grande, lo que hace que se trabe en el canal de alimentación.
- El filamento está enredado en el carretel.
- Hay una obstrucción o un problema en el canal de alimentación CANVAS.
- El gearbox está trabado.
Herramientas necesarias
- Calibre digital.
- Destornillador hexagonal de 2.0 mm.
- Destornillador hexagonal de 2.5 mm.
Pasos para la solución de problemas
1. Inspeccioná el filamento

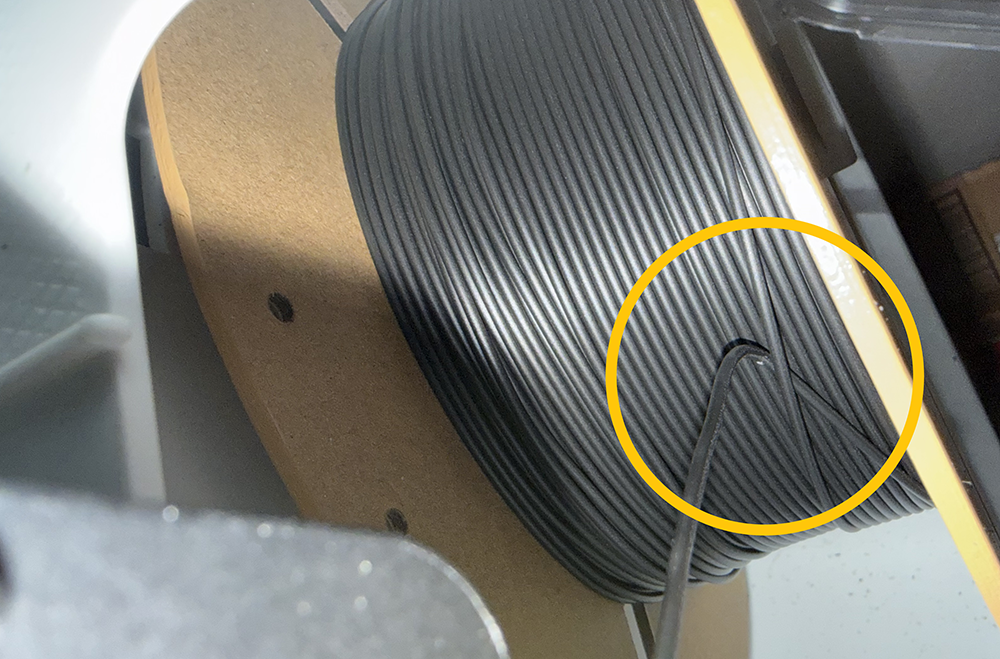

a. Fijate si el filamento está enredado. Si lo está, agarrá la sección cruzada y pasá la punta por el lazo para liberarlo. Una vez resuelto, volvé a cargar el filamento. Para evitar que se vuelva a enredar, sujetá siempre la punta hasta que esté totalmente insertada en el canal CANVAS.

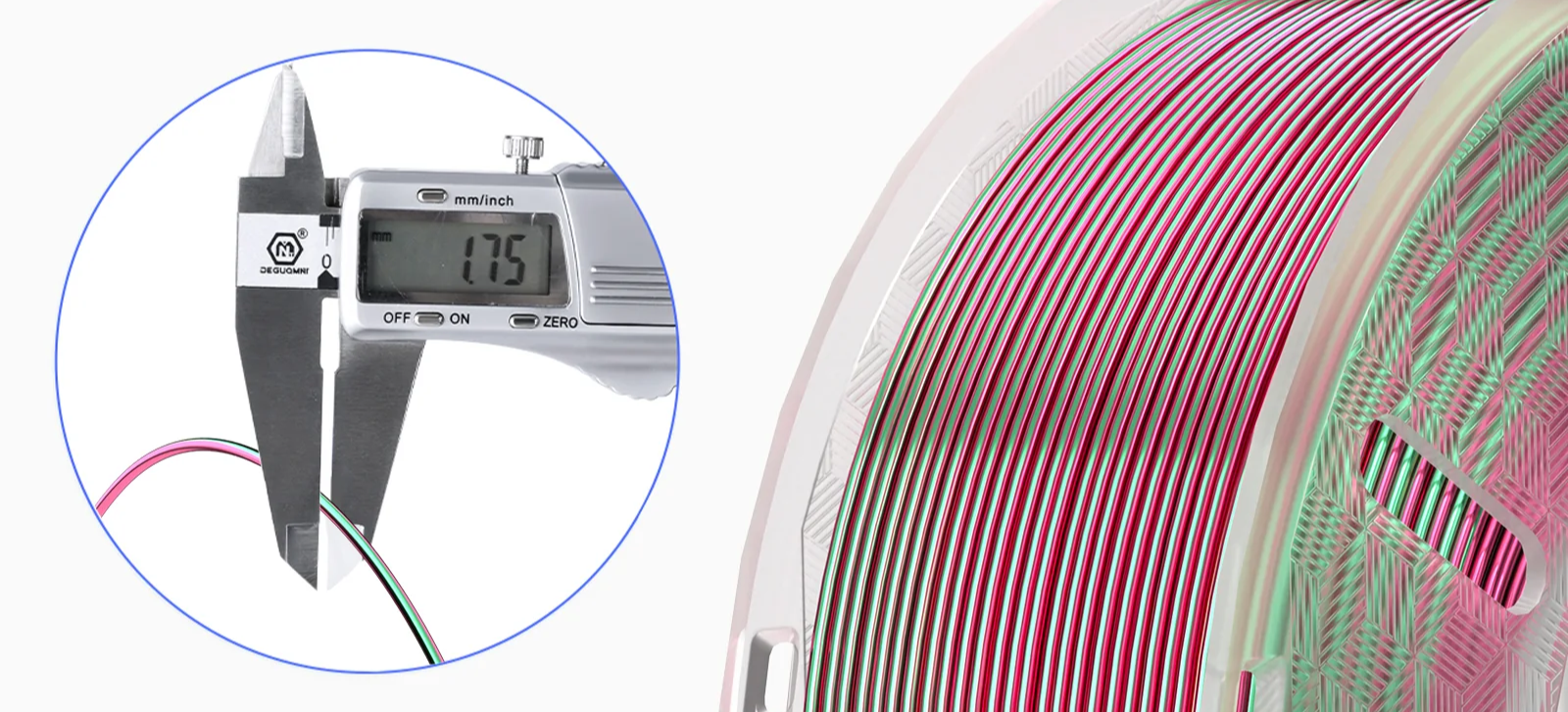

b. Medí el diámetro con un calibre digital. Si no tenés uno, probá con otro carretel para testear. Para medirlo bien, cortá un metro de filamento y medí el diámetro en cinco puntos distintos. Tiene que estar dentro de la tolerancia del fabricante (por ejemplo, el PLA de Elegoo suele ser ±0.02 mm). Si el diámetro está bien, pasá al paso 2.
2. Confirmá dónde se trabó el filamento

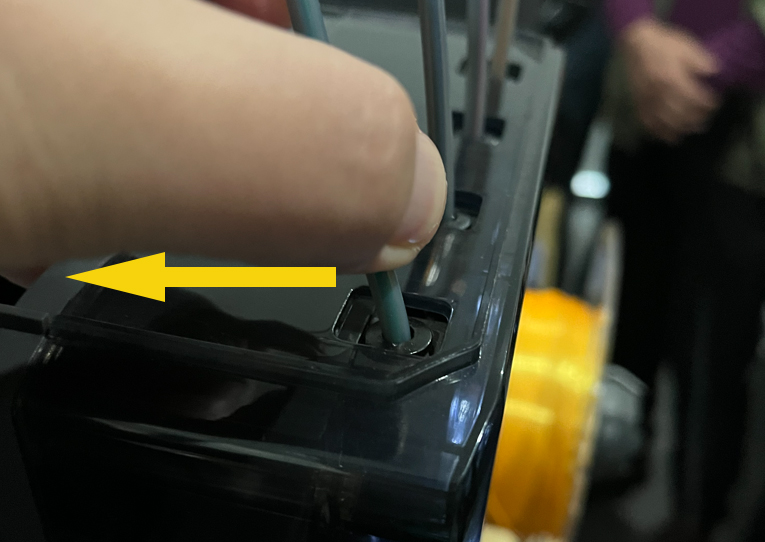

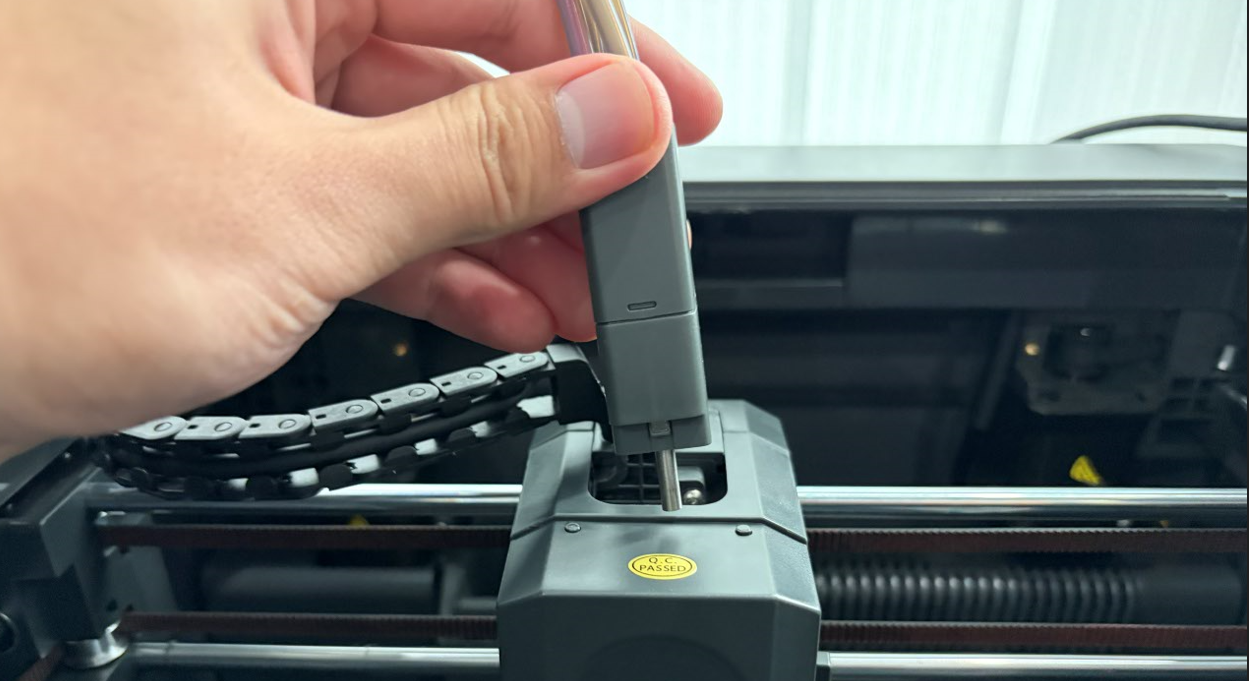

a. Empujá suavemente el conector del tubo PTFE para soltar el filamento.
b. Sacá el filamento por completo.

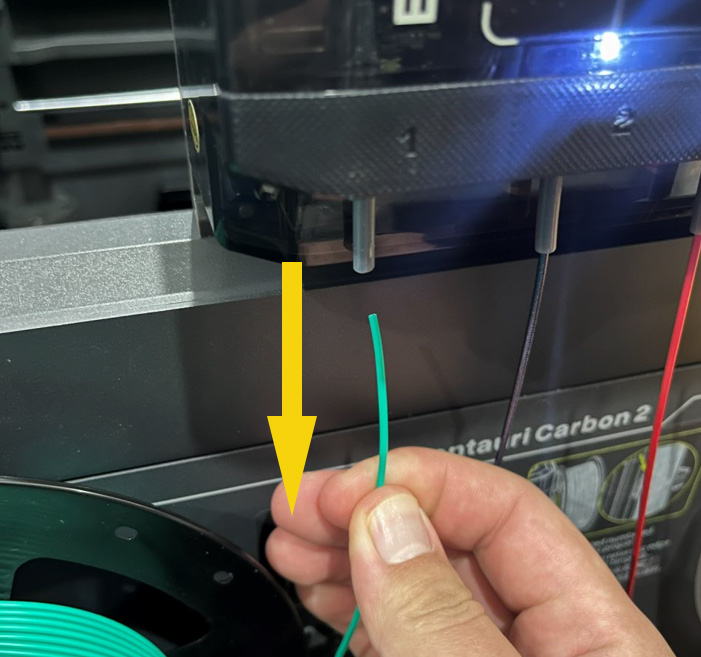

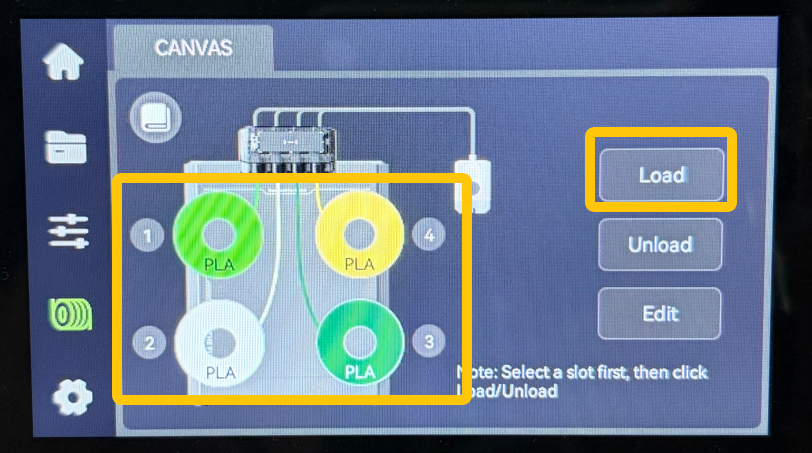

c. Volvé a meterlo en el canal CANVAS y fijate si desliza bien hacia el tubo PTFE. Si no pasa por el canal CANVAS, pasá al paso 3. Si pasa pero no entra al tool head o te tira "error de carga" en la pantalla, seguí con los pasos 4 y 5.
3. Reinstalá el motor del Feeder
a. Abrí el gabinete del CANVAS.

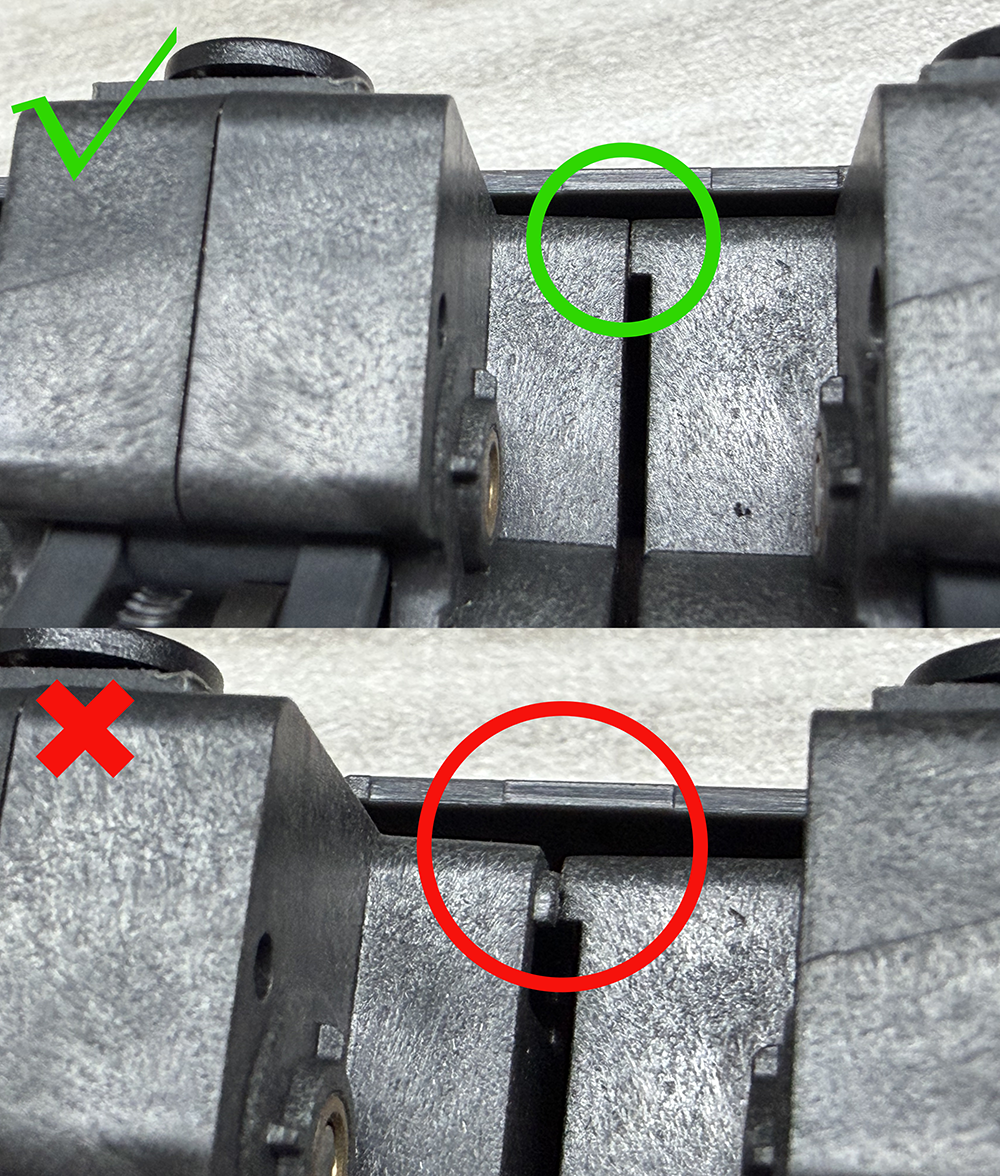

b. Asegurate de que las muescas en la parte superior del conjunto de carga/retracción estén alineadas y que los cables del motor del extruder estén bien puestos en sus clips.
4. Ajustá la tensión del engranaje del extruder
a. Apagá la impresora y desenchufala.

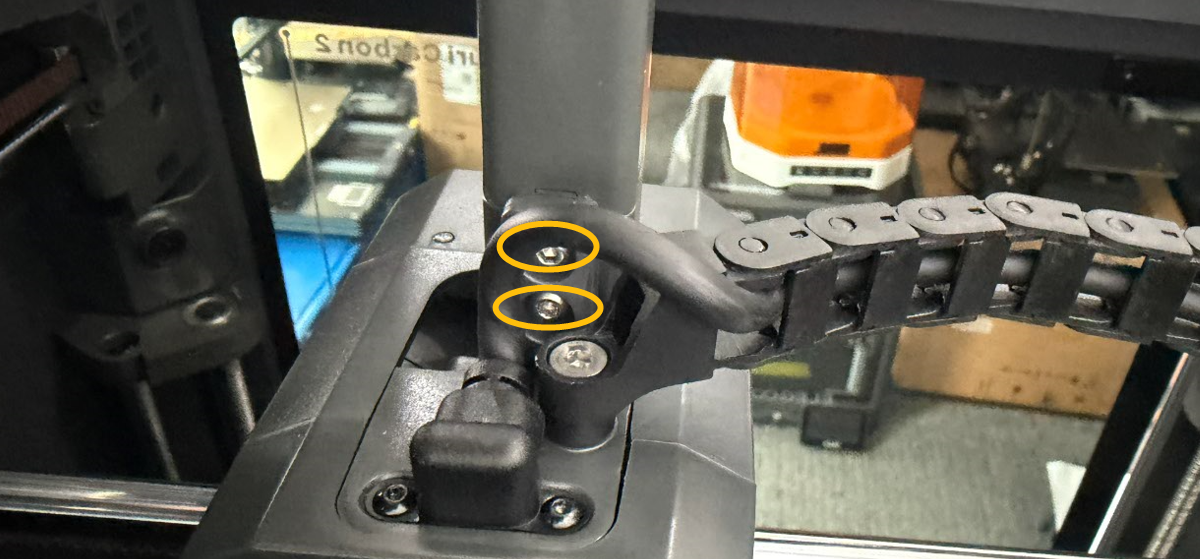

b. Usando el destornillador de 2.0 mm, sacá los dos tornillos marcados y retirá el hub 4-en-1.

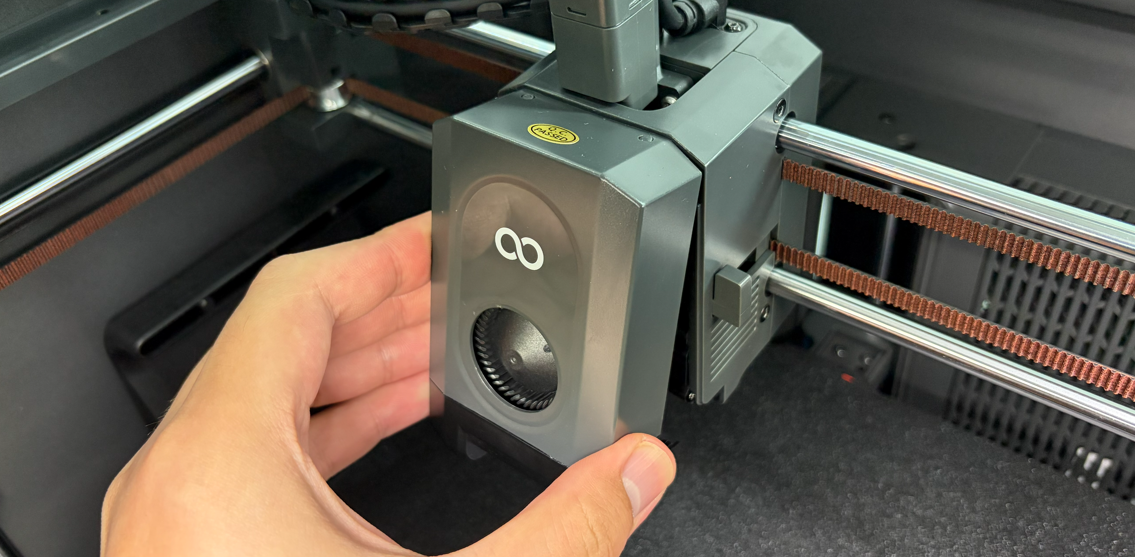

c. Abrí la tapa frontal del tool head.

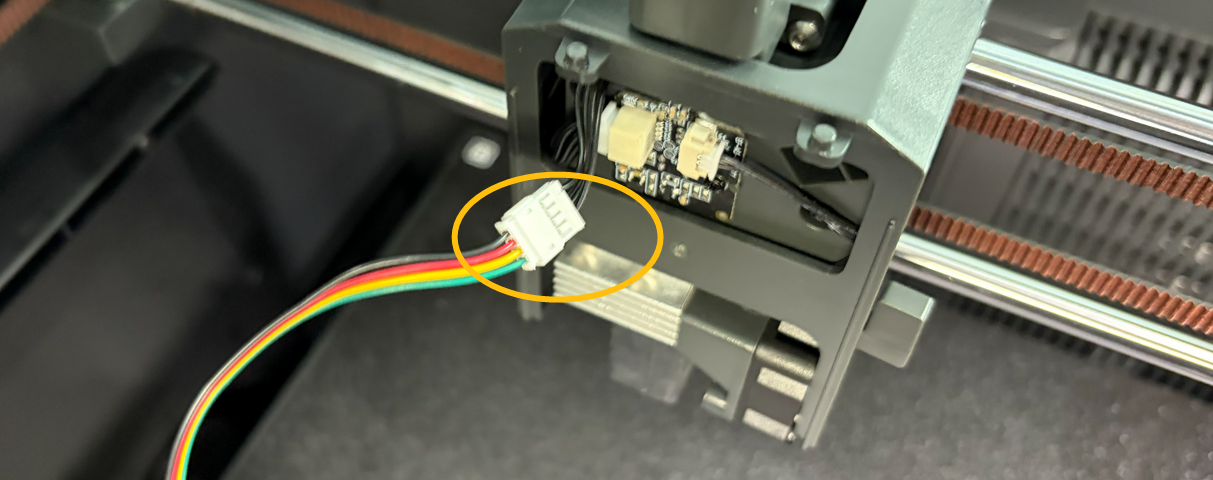

d. Desconectá el ventilador de capa.

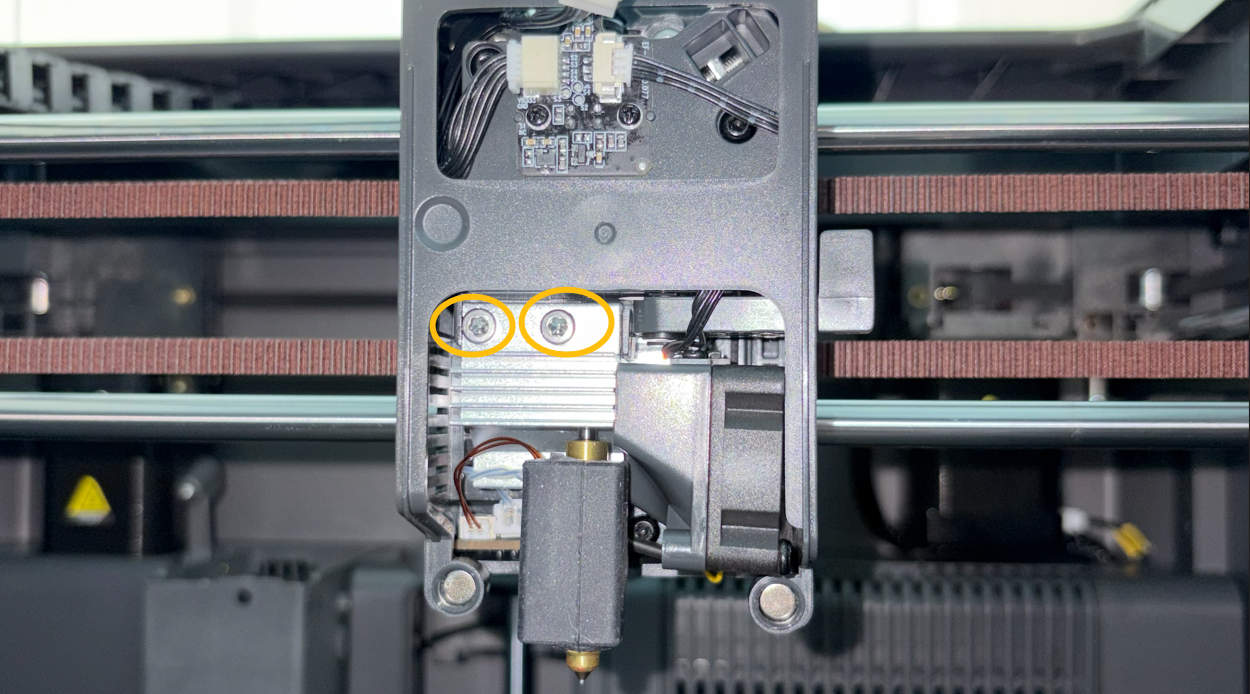

e. Con el destornillador de 2.5 mm, sacá los tornillos que sujetan el hotend.

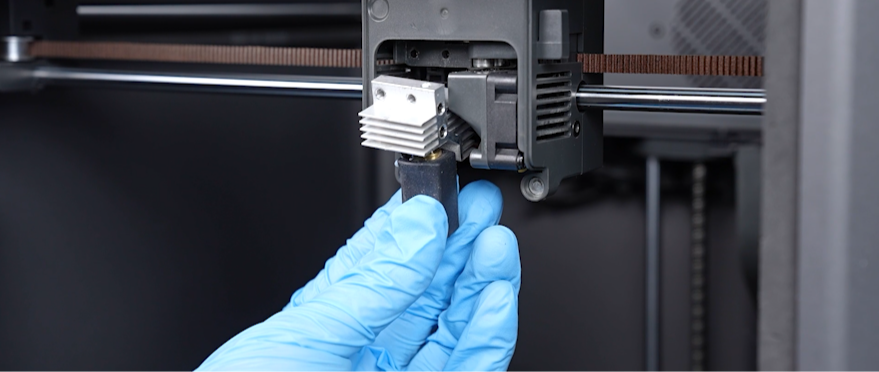

f. Bajá el hotend con cuidado sin desconectar los cables.
g. Meté un pedazo de filamento en el agujero guía marcado.
h. En la pantalla, andá a Control → Prepare y apretá el botón ▽ para extruir. No uses la función Load/Unload Filament; esto activaría el homing y podrías romper el hotend o la PEI build plate porque el hotend está suelto.
i. Chequeá si el filamento sale bien por el agujero debajo del gearbox.
j. Si los engranajes no empujan el filamento, probá subiendo la tensión del resorte: sacá el tornillo marcado y desprendé el marco del tool head.
k. Ubicá el tornillo de ajuste de tensión. Ajustalo girando en sentido antihorario para aumentar la presión. Si esto no lo arregla, puede que haya filamento trabado adentro del gearbox. Pasá al paso 5.
5. Inspeccioná el interior del gearbox
a. Apagá la impresora y desenchufala.
b. Desconectá los dos conectores marcados.
c. Sacá los dos tornillos que sujetan el hotend.
d. Sacá los dos tornillos del soporte de cinco vías.
e. Sacá los tornillos de ambos lados del gearbox.
f. Sacá el tornillo que sujeta el cutter y el resorte. Tené mucho cuidado de no cortarte los dedos con la cuchilla.
g. Sacá los tres tornillos de abajo y retirá la tapa trasera del gearbox.
h. Sacá los engranajes. Si están muy duros, aflojá primero el tornillo de la esquina superior izquierda.
i. Limpiá cualquier resto o fragmento de filamento que pueda estar obstruyendo el paso.
j. Antes de armar todo, meté un pedazo de filamento y girá los engranajes a mano para verificar que extruya bien.
Si el problema persiste, ponete en contacto con el equipo de soporte técnico en 3dp@elegoo.com.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
