Si tu impresora muestra el código de error 802, es probable que haya una falla en la comunicación o en el estado de los sensores de presión. En esta guía te explicamos cómo revisar las conexiones y verificar los componentes electrónicos para solucionar el problema.
Descripción del problema
La pantalla táctil muestra el código de error 802.
Causas
El puerto en la placa adaptadora de los sensores de presión funciona de forma anormal. El cable adaptador de los sensores de presión está dañado o en cortocircuito. La motherboard presenta un mal funcionamiento.
Pasos de diagnóstico
Herramientas necesarias
Una llave Allen de 2.0 mm, una llave Allen de 2.5 mm y un multímetro.
Paso 1: Revisar si el cable de la placa adaptadora del sensor de presión conectado a la cama caliente está flojo.

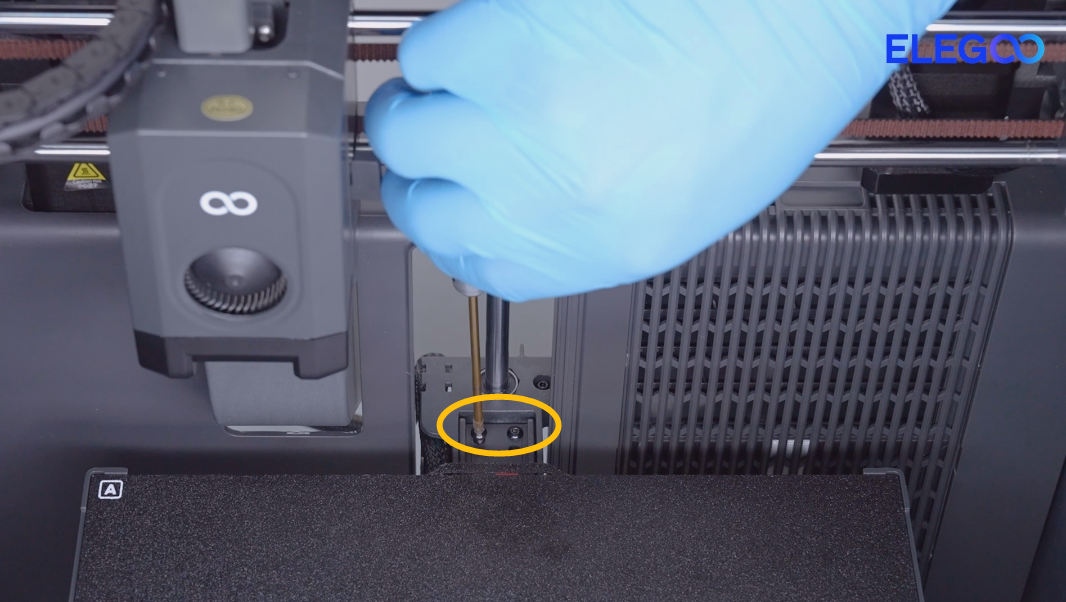

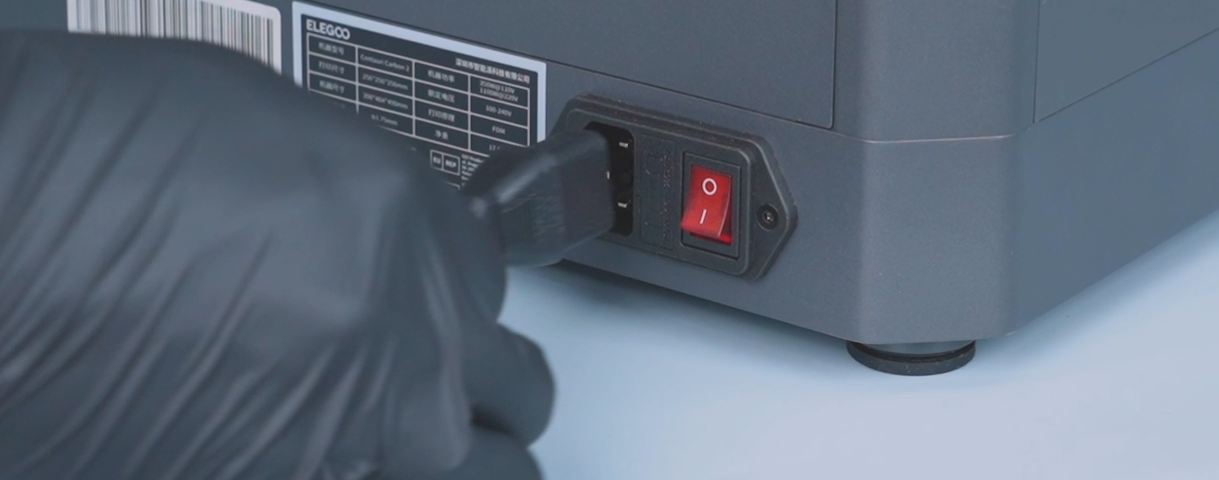

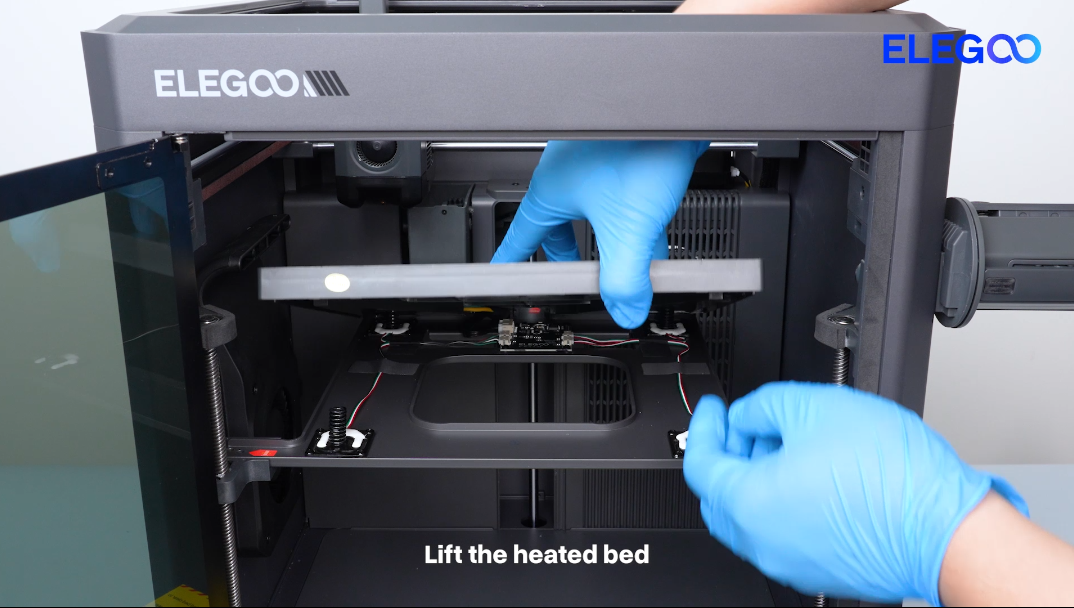

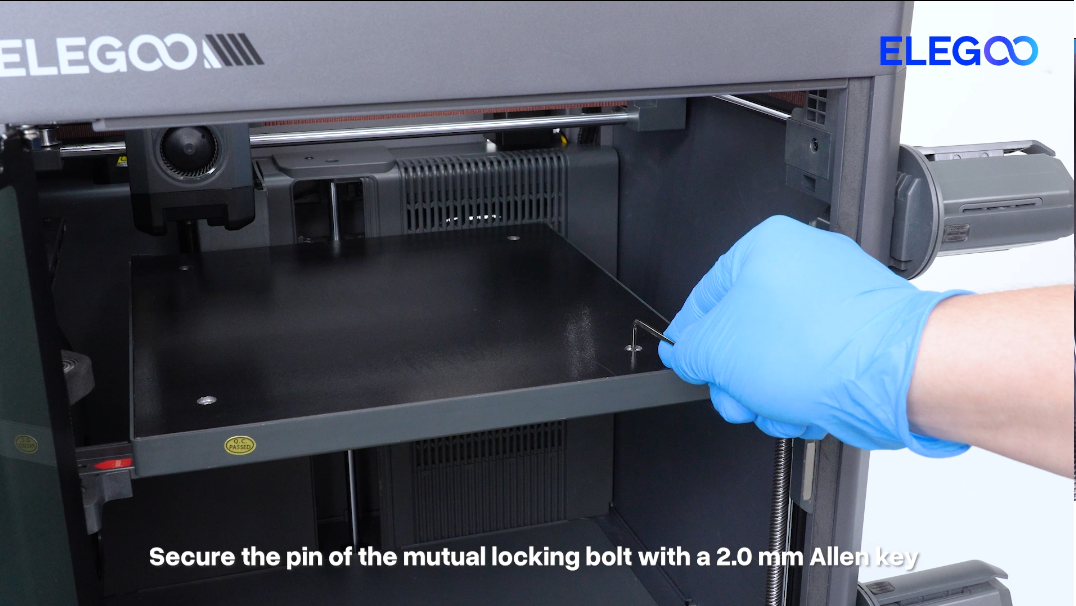

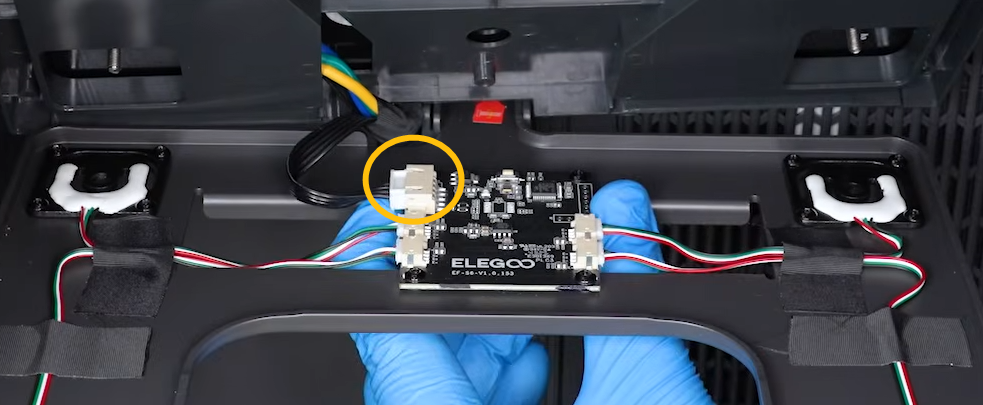

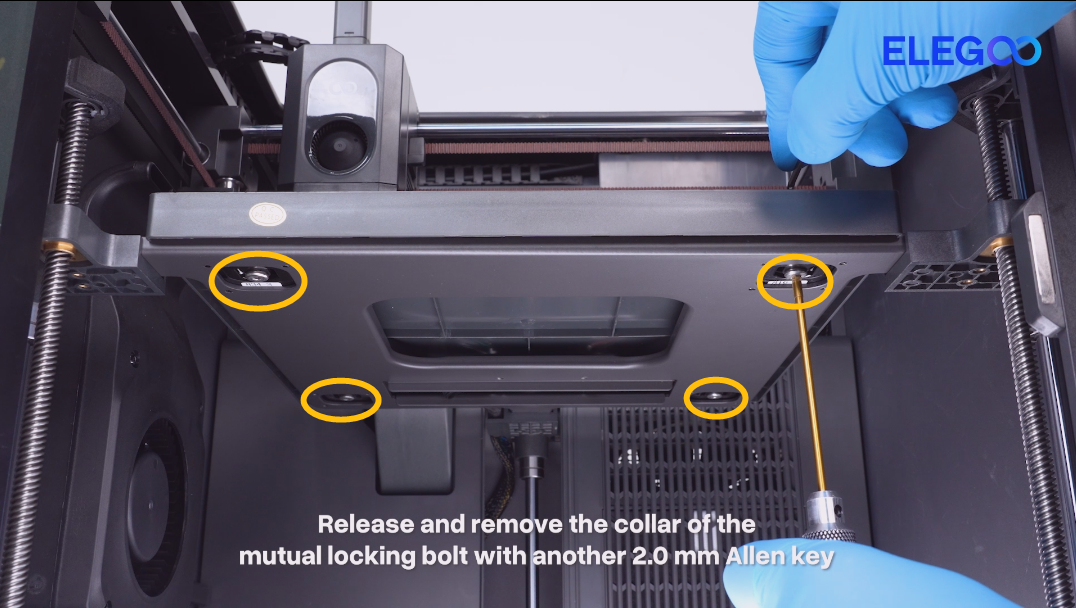

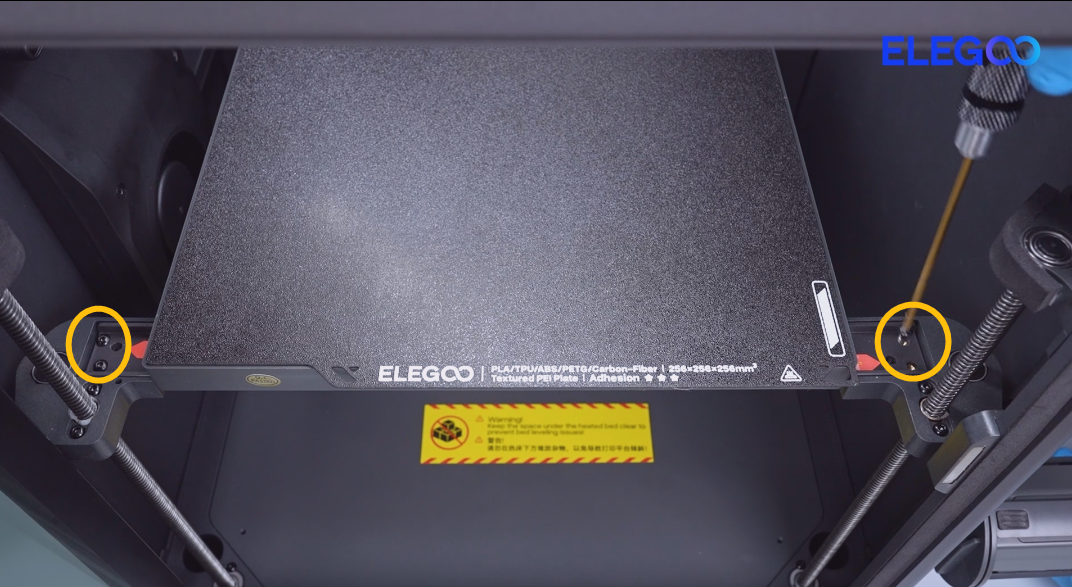

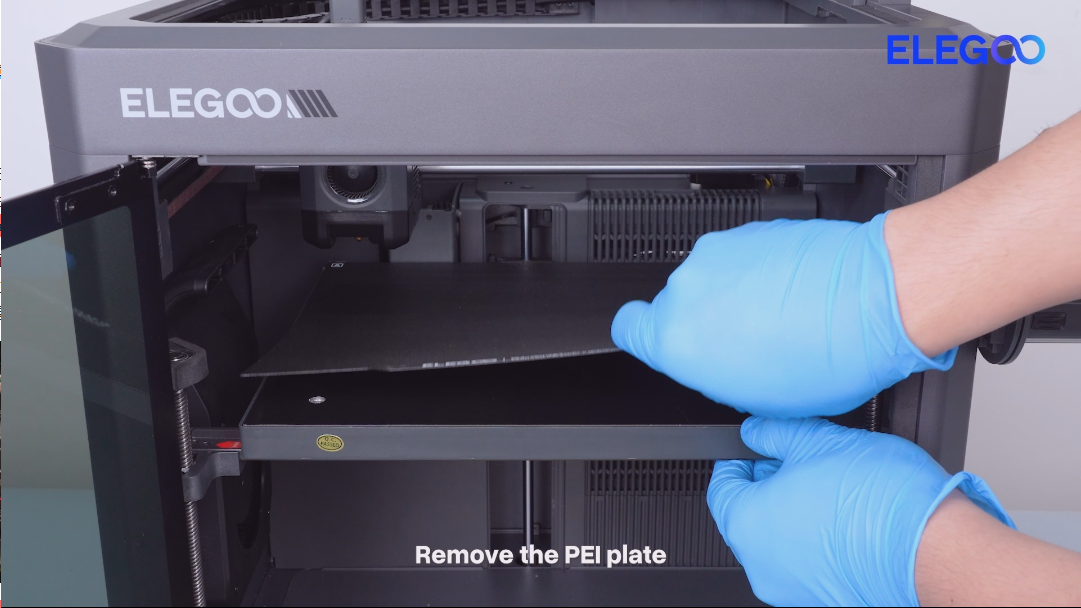

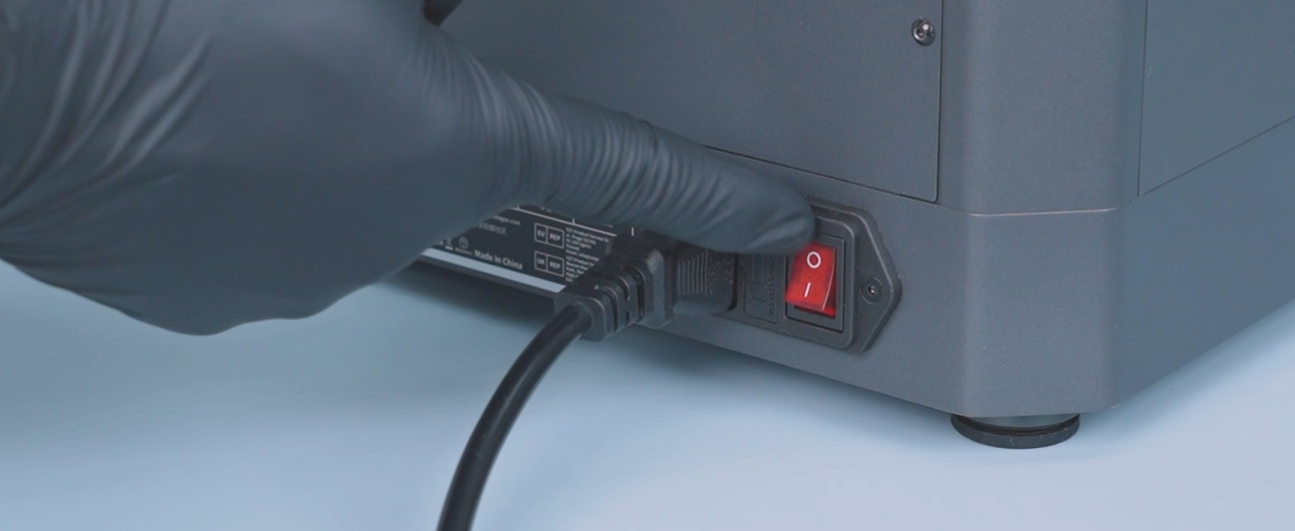

Apagá el interruptor de encendido (posición "〇") y desenchufá el cable de alimentación. Sacá los seis tornillos que aseguran la cama caliente. Retirá la plancha PEI. Sujetá el perno de bloqueo mutuo con una llave Allen de 2.0 mm. Aflojá y retirá el collar del perno con otra llave Allen de 2.0 mm. Levantá la cama caliente. Volvé a conectar el cable del sensor de presión y asegurate de que quede bien firme.
Paso 2: Revisar si el cable de la placa adaptadora del sensor de presión conectado a la motherboard está flojo.

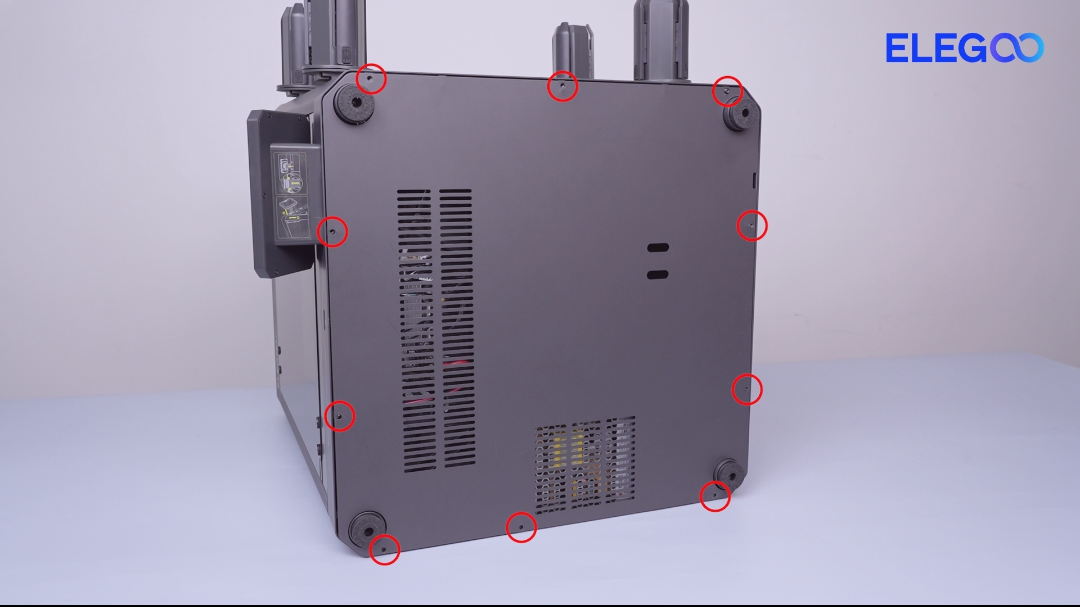

Apagá el equipo y desenchufalo de la corriente. Sacá los diez tornillos que sujetan la tapa inferior y retirala. Fijate si el cable del sensor de presión que va a la motherboard está flojo y volvé a conectarlo. Si el error persiste después de esto, seguí con el paso 3.
Paso 3: Verificar los valores de resistencia en la motherboard.

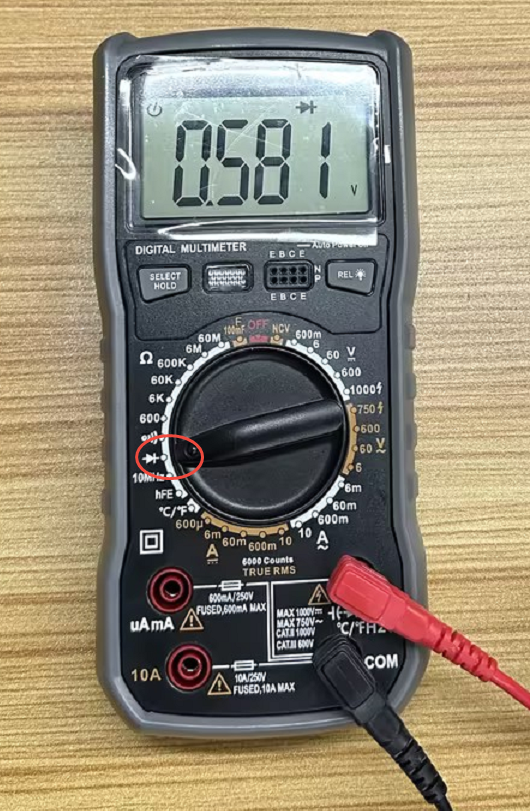

Poné el multímetro en modo continuidad. Medí la resistencia entre la carcasa metálica del puerto USB y los pines del puerto del sensor de presión. Considerá que el valor entre la carcasa USB y la Marca 1 debe ser de aproximadamente 0.8Ω, mientras que con las Marcas 2 y 3 debería rondar los 0.65Ω. Si los valores medidos son muy diferentes, la motherboard está dañada y tenés que cambiarla.
Paso 4: Verificar los valores de resistencia de la placa adaptadora del sensor de presión.
Con el equipo apagado y desenchufado, poné el multímetro en modo continuidad. Medí la resistencia entre la pared del agujero interno y las Marcas 4, 5 y 6 respectivamente. Asegurate de que la punta de prueba toque la zona que no tiene la máscara de soldadura negra. Los valores normales son: Marca 4 aprox. 1Ω, y Marcas 5 y 6 aprox. 0.65Ω. Si los valores se desvían mucho, hay que reemplazar la placa adaptadora.
Galería de referencia
