Si notás que durante el proceso de inicio (homing) un lado del eje Z no se desplaza hacia arriba o hacia abajo, es probable que haya un problema de conexión o un componente dañado. En esta guía te explicamos cómo diagnosticar y solucionar el inconveniente en tu OrangeStorm Giga.
Motivos
Las causas principales pueden ser un interruptor de límite fotoeléctrico del eje Z defectuoso o fallas en el motor del eje Z, su cable o la placa base.
Pasos para la solución de problemas
Herramientas necesarias
Llave Allen de 2.0 mm.
Si los ejes Z izquierdo y derecho no bajan durante el homing

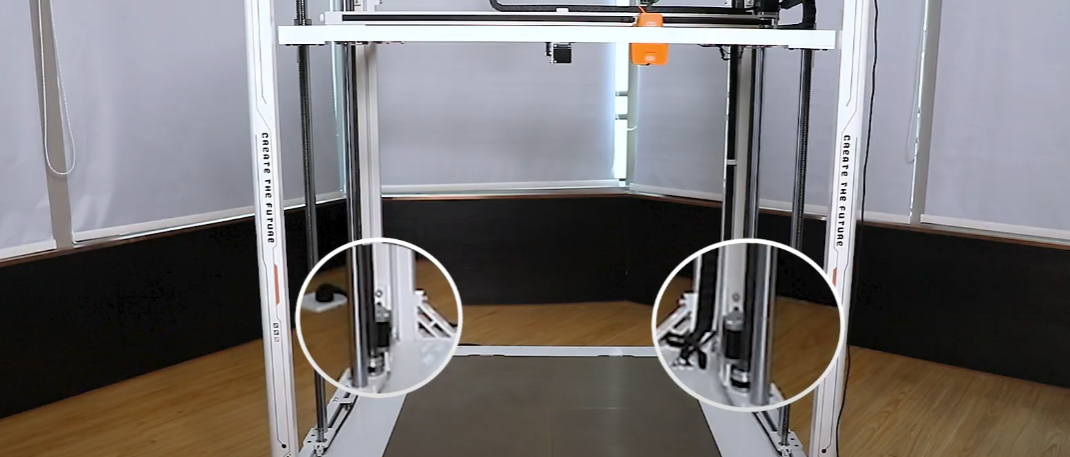

En condiciones normales, la luz indicadora del interruptor de límite fotoeléctrico del eje Z se enciende cuando un objeto entra en el área de detección y se apaga cuando no hay nada presente.

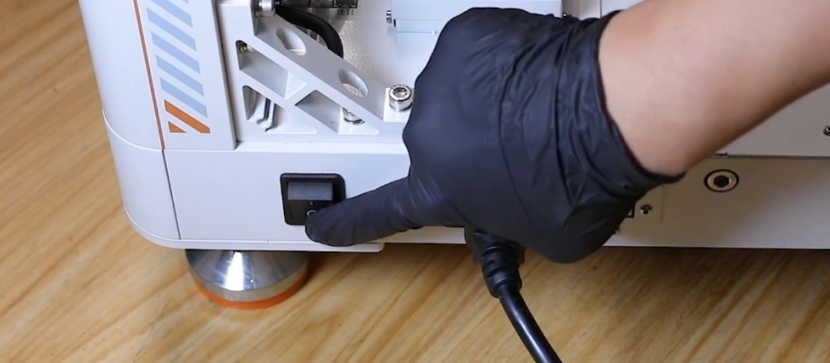

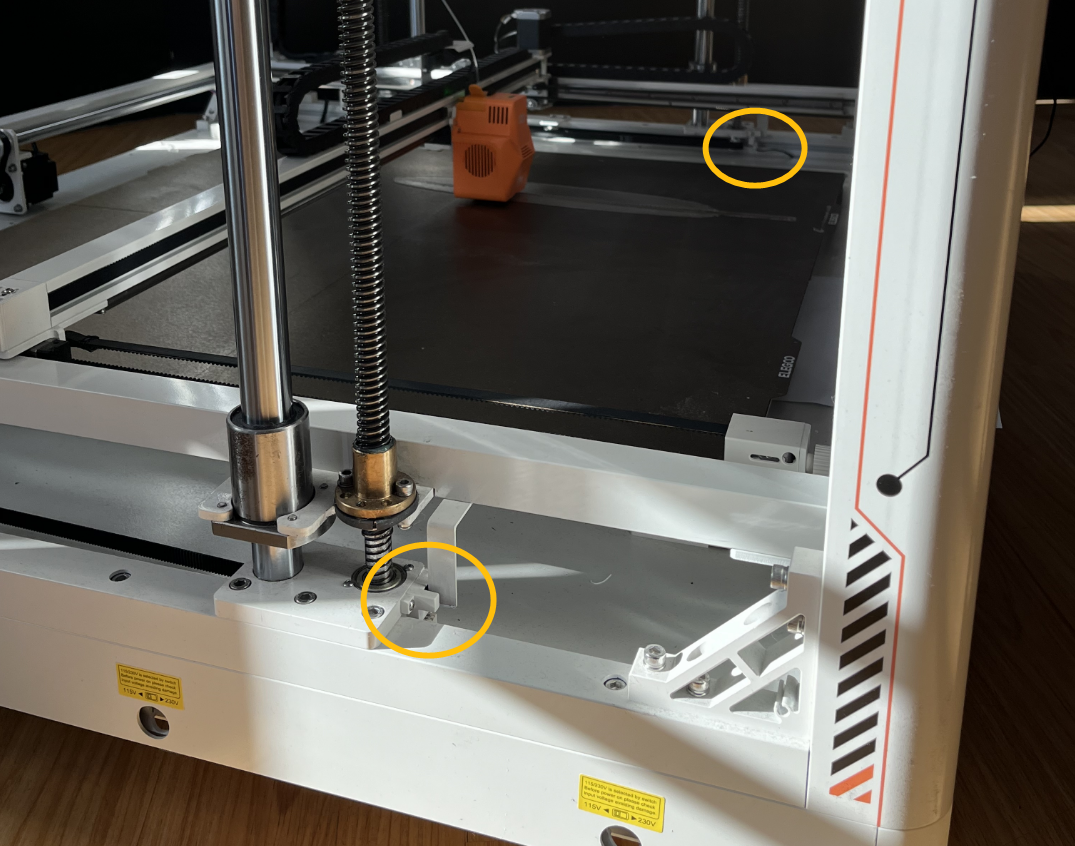

Paso 1: Revisá el estado de la luz indicadora del interruptor de límite fotoeléctrico en el eje Z izquierdo o derecho. Apagá la impresora (posición "〇") e intercambiá los interruptores fotoeléctricos izquierdo y derecho.
Si la luz indicadora del interruptor izquierdo sigue prendida constantemente después del cambio, el interruptor está dañado y tenés que reemplazarlo. Si la luz ya no queda prendida fija, el problema es el cable del interruptor.

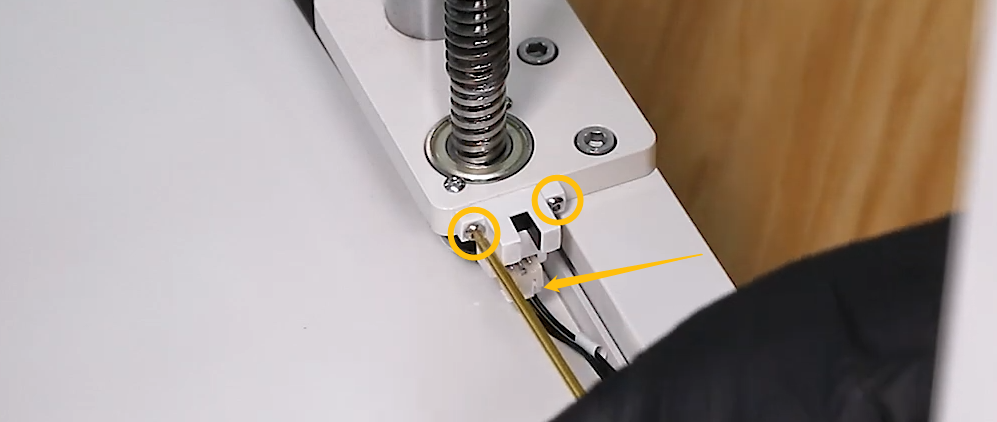

Nota: No hace falta hacer el homing desde la pantalla táctil para esta prueba; podés poner cualquier objeto en el sensor y fijarte si la luz reacciona. Para desarmarlo, sacá los dos tornillos marcados y desenchufá el conector.
Si los ejes Z izquierdo y derecho no suben durante el homing

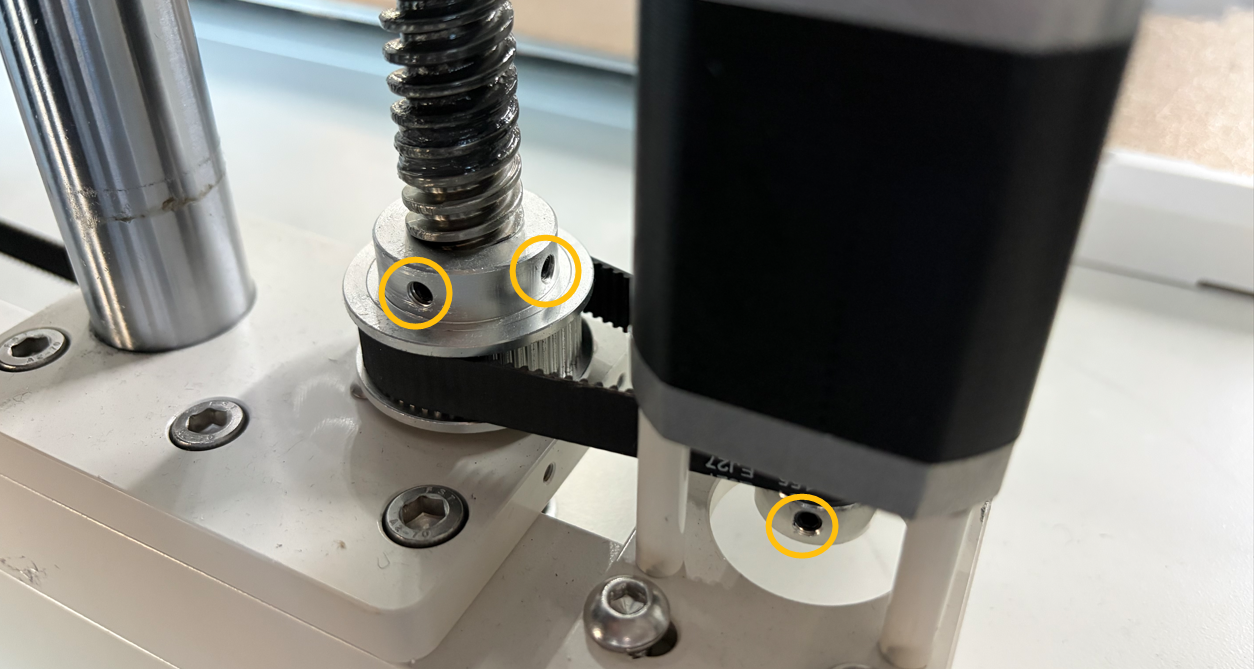

Paso 1: Controlá si los dos tornillos de fijación de la polea dentada están flojos y si la correa dentada del eje Z está muy tensa o demasiado floja.

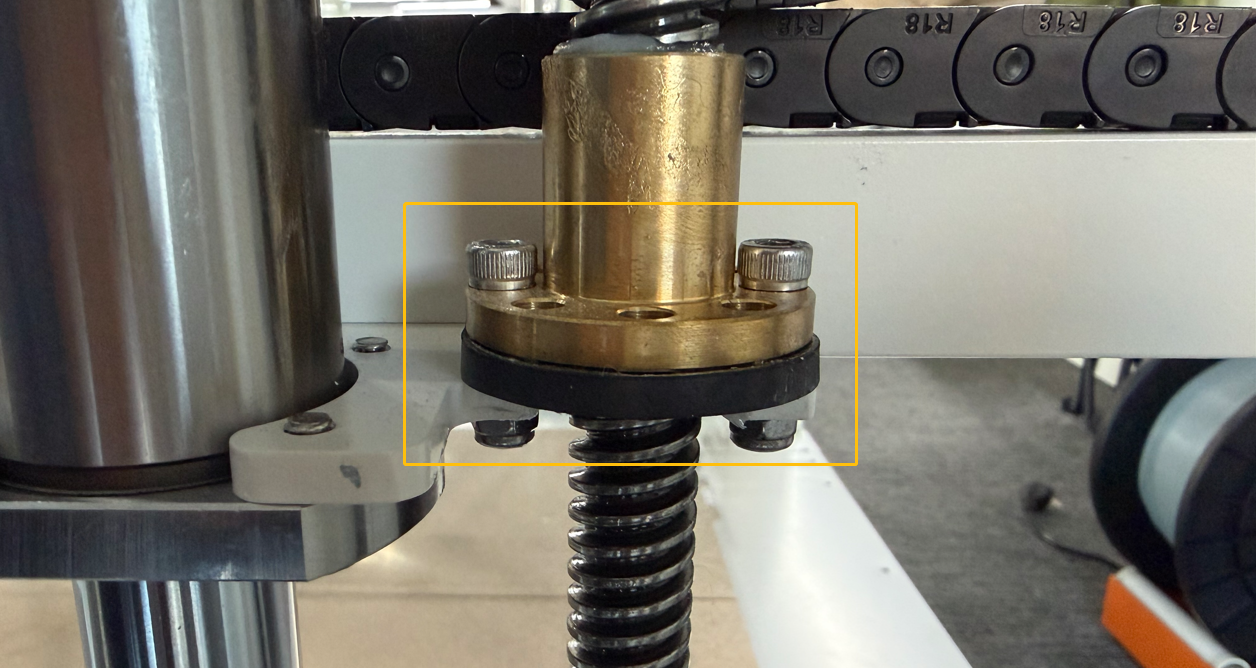

Paso 2: Verificá si los tornillos de la tuerca del husillo (lead screw) están muy apretados o flojos.

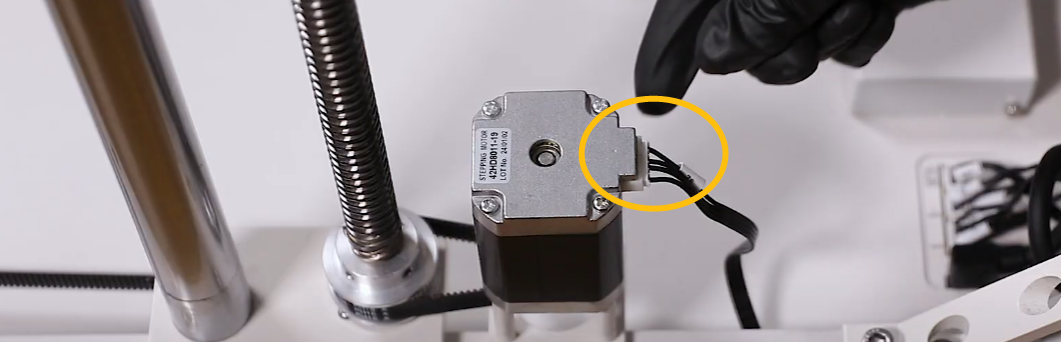

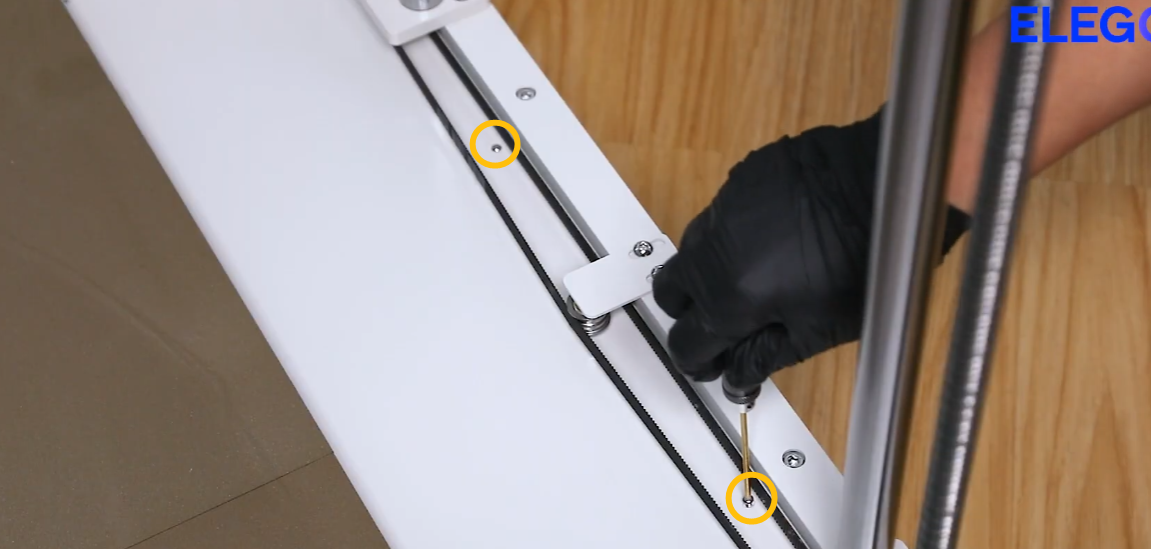

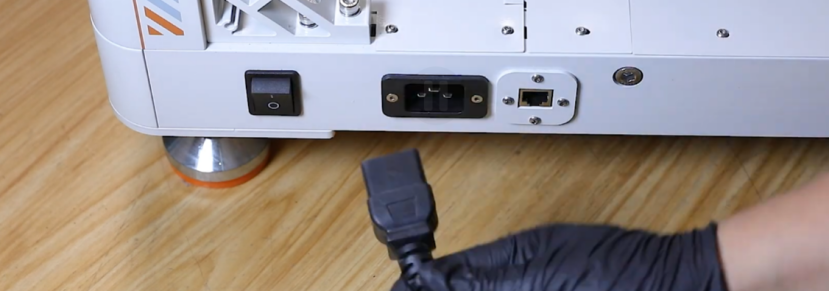

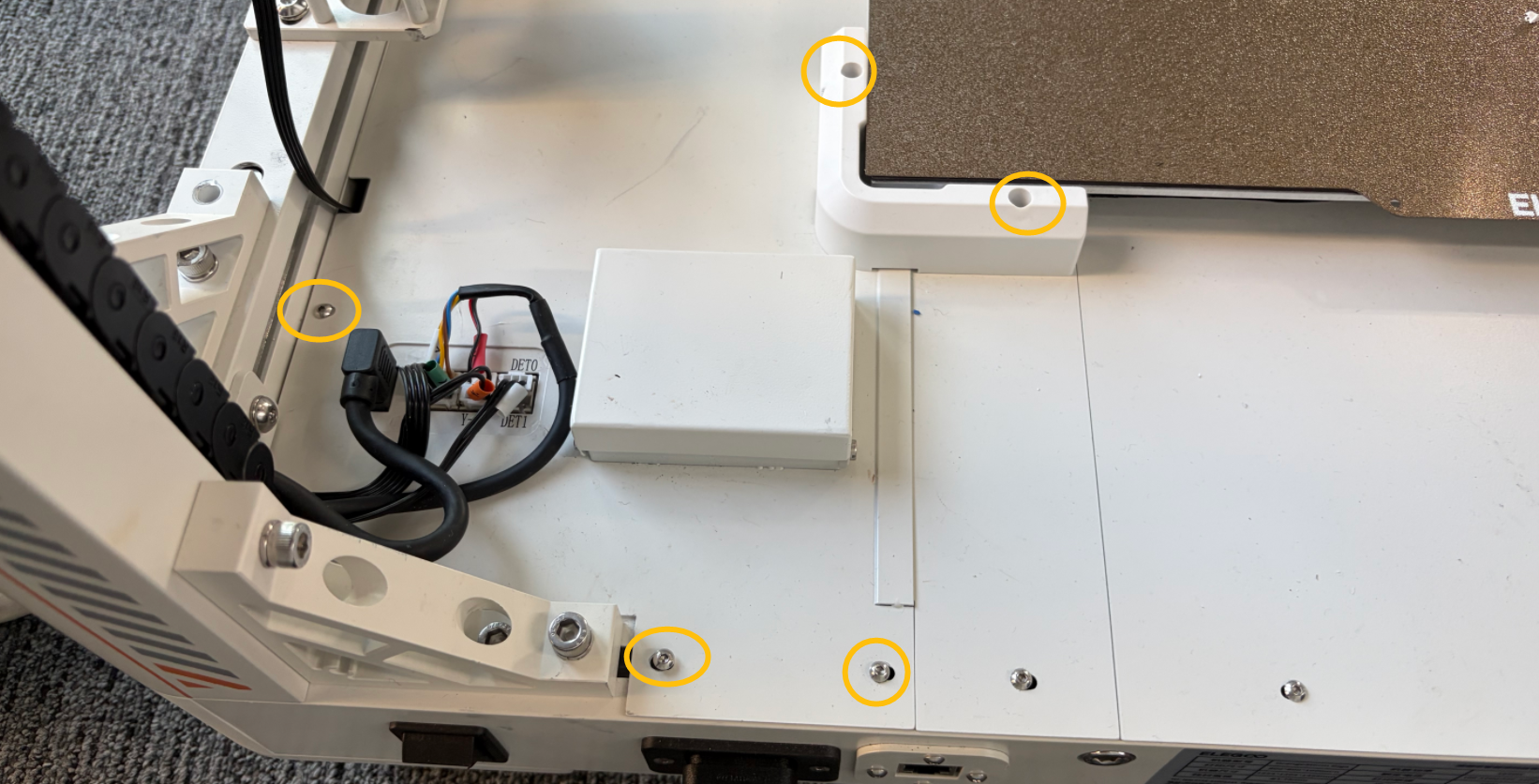

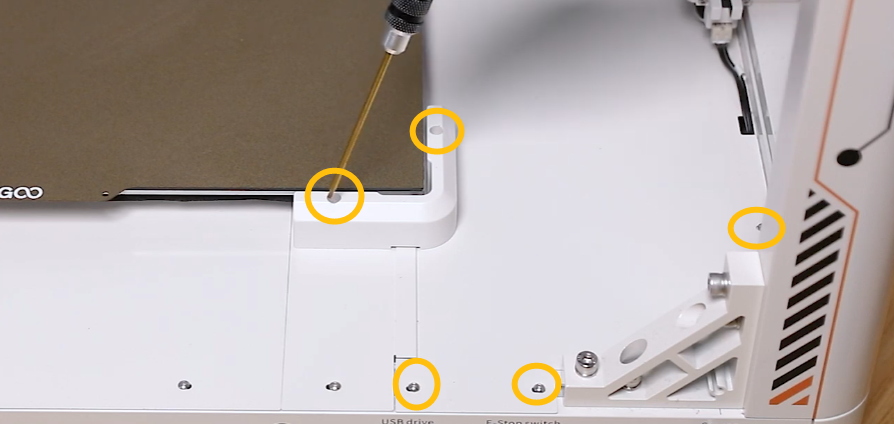

Paso 3: Revisá la conexión del cable del motor. Apagá la impresora, desenchufala y volvé a conectar el cable en el motor del eje Z. Si el problema persiste, accedé a la placa base sacando los tornillos de la tapa, desconectá los cables marcados y volvé a enchufar los cables de los motores del eje Z directamente en la placa base.
Si la parte mecánica está bien y la situación no mejora después de reconectar los cables, es posible que el motor, su cable o la placa base estén dañados y necesiten ser reemplazados.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
