OvertempWarning

Si la pantalla táctil o Fluidd te muestran un aviso de sobrecalentamiento en el motor del eje X, puede deberse a una refrigeración insuficiente o a un cable mal conectado. Seguí estos pasos para revisar las conexiones y mejorar el flujo de …

Si la pantalla táctil o Fluidd te muestran un aviso de sobrecalentamiento en el motor del eje X, puede deberse a una refrigeración insuficiente o a un cable mal conectado. Seguí estos pasos para revisar las conexiones y mejorar el flujo de aire en los componentes de tu OrangeStorm Giga.

Descripción del problema

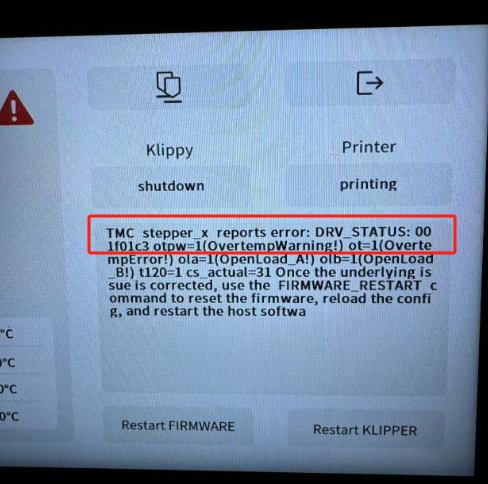

La pantalla táctil o Fluidd muestran el siguiente mensaje de error: TMC stepper_x reports error: DRV_STATUS: 001f 01c3 otpw=1(OvertempWarning!)

Causas

Este error puede producirse por:

  • Refrigeración insuficiente de los drivers de la motherboard.
  • Mal contacto del cable del motor del eje X.
  • Falla en alguno de los componentes: motherboard, ventilador de la motherboard, motor del eje X, cable del motor o cable adaptador.

Pasos para la solución de problemas

Herramientas necesarias

  • Llave Allen de 2.0 mm * 1

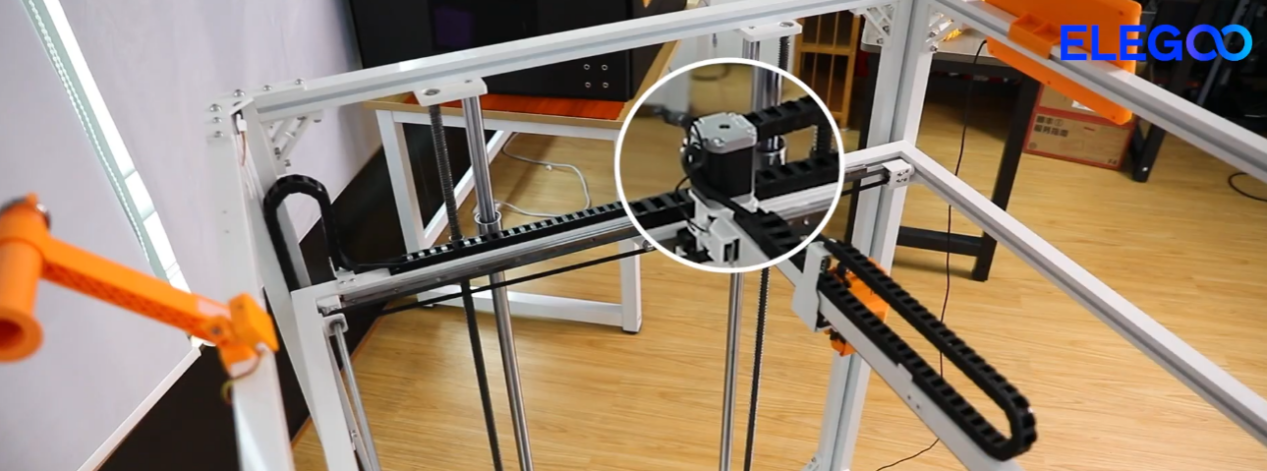

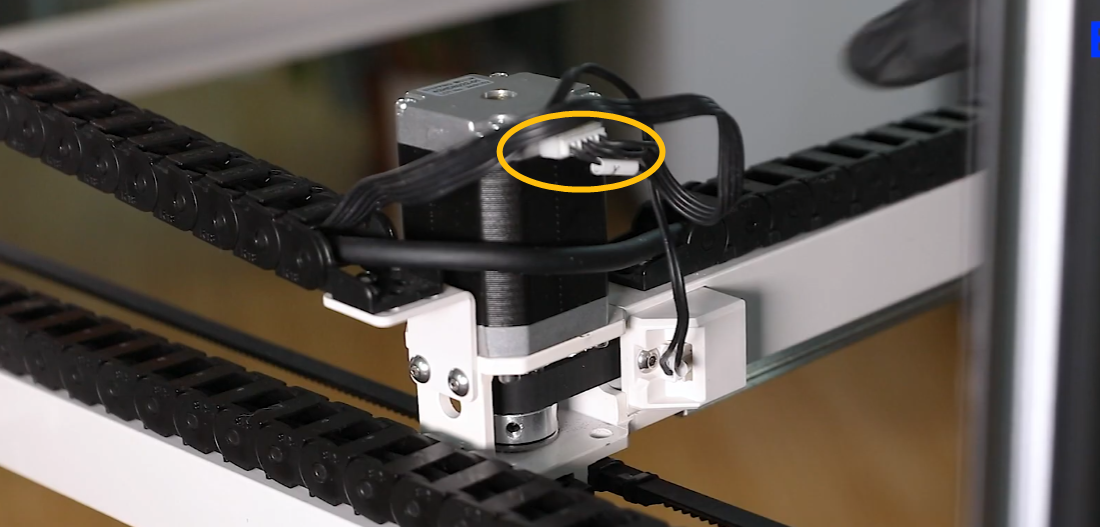

Paso 1: Reconectá el cable del motor del eje X en el extremo del motor

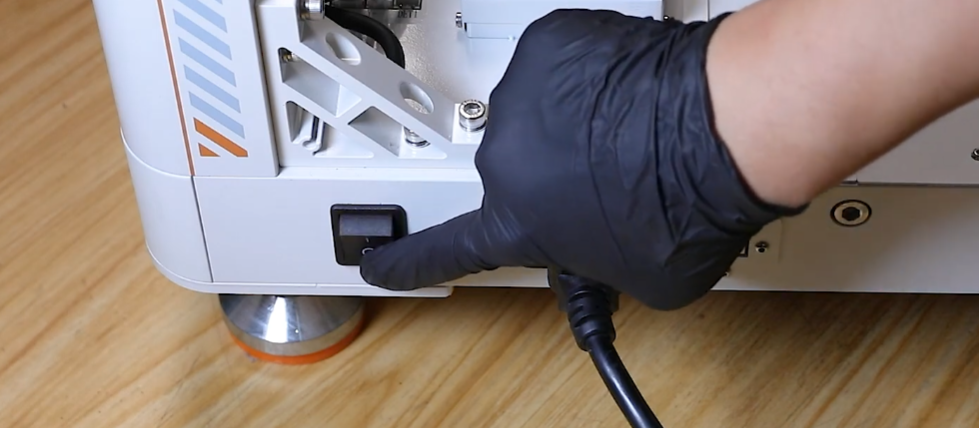

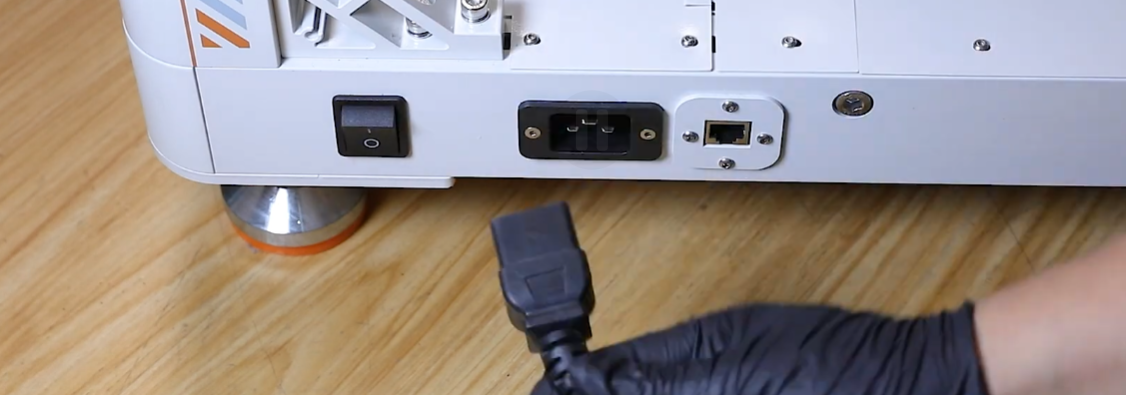

Apagá el interruptor de energía (símbolo "丨") y desenchufá el cable de alimentación. Luego, volvé a conectar el cable del motor del eje X directamente en el motor.

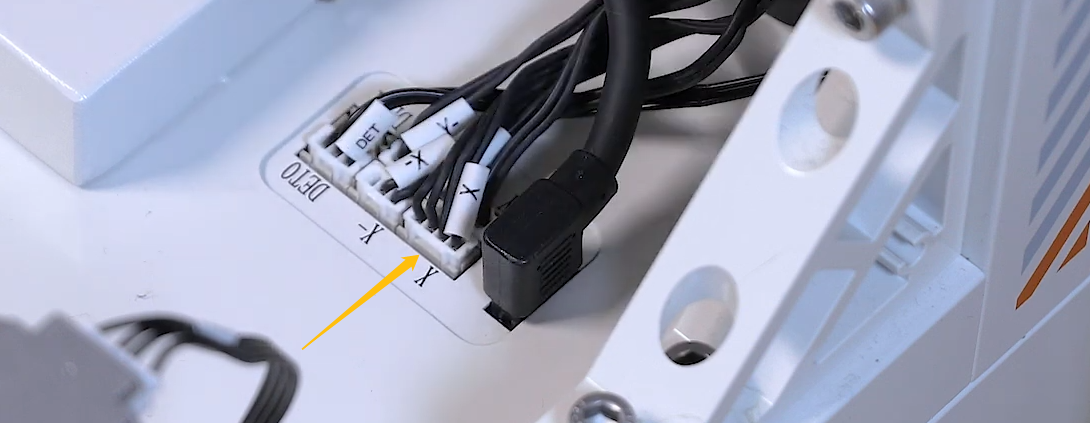

Paso 2: Reconectá el cable del motor del eje X en la placa adaptadora de la cámara

Verificá que el cable esté bien firme en la conexión correspondiente de la placa adaptadora que se encuentra en la cámara.

Paso 3: Reconectá el cable del motor del eje X en la motherboard

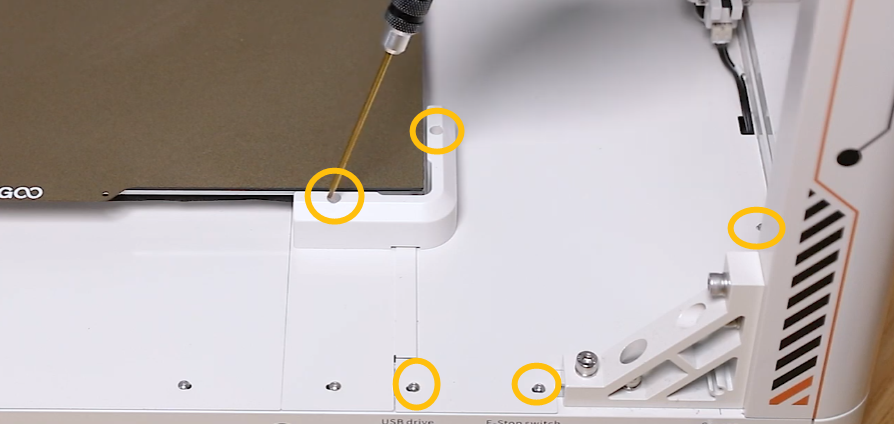

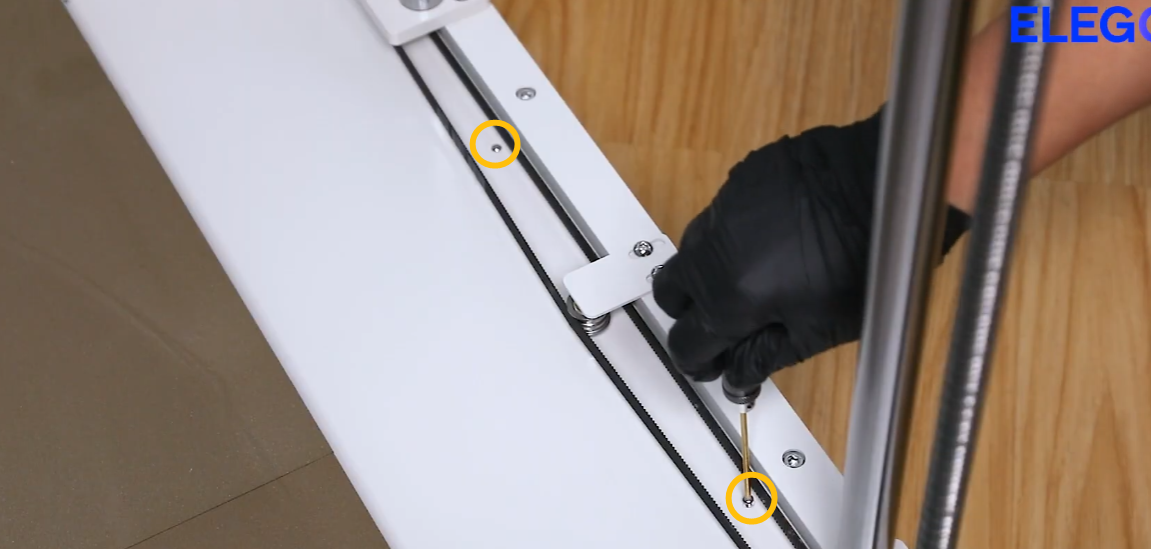

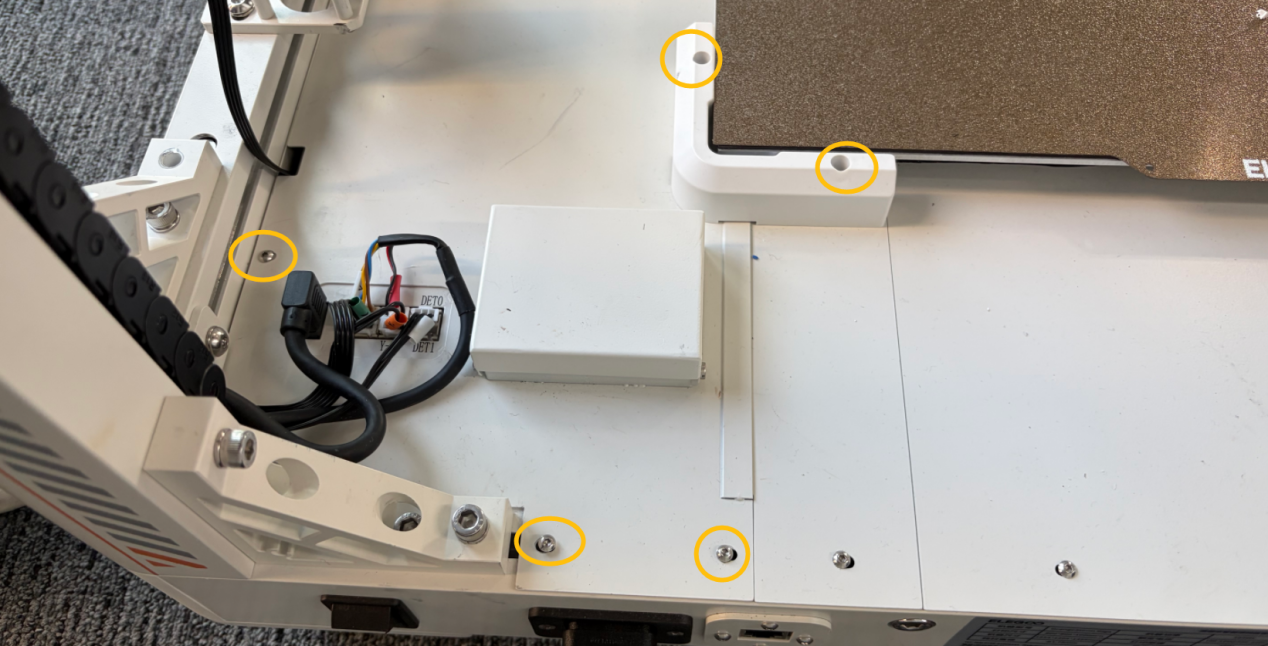

  1. Sacá los tornillos marcados que se ven en las imágenes.

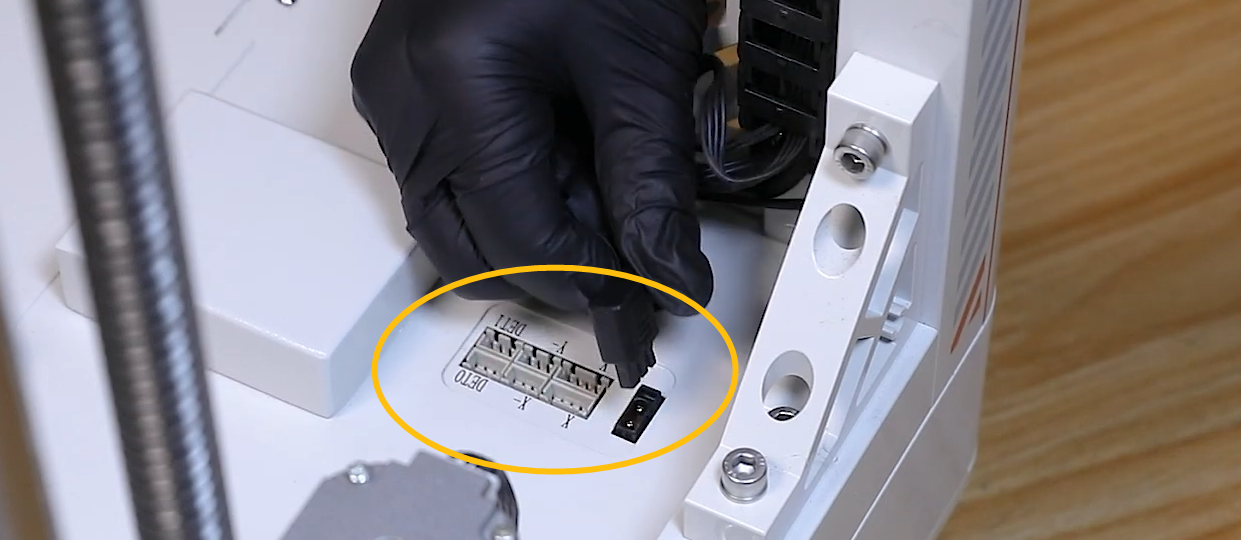

  2. Desconectá los cables indicados.

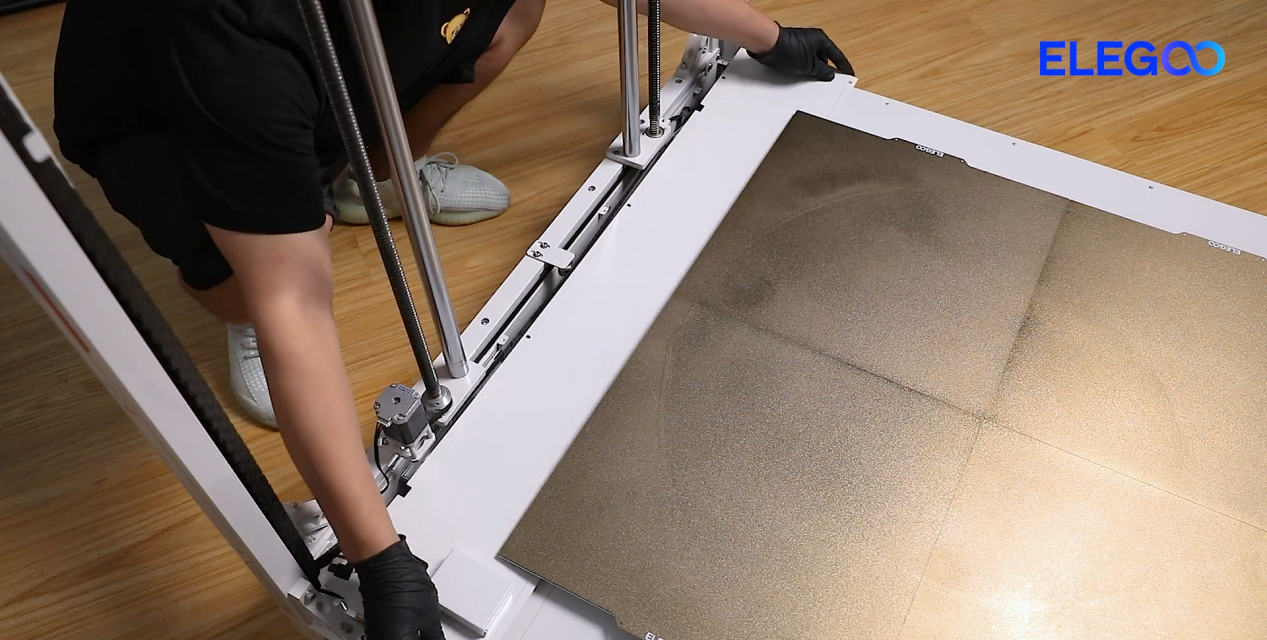

  3. Retirá la tapa de la motherboard.

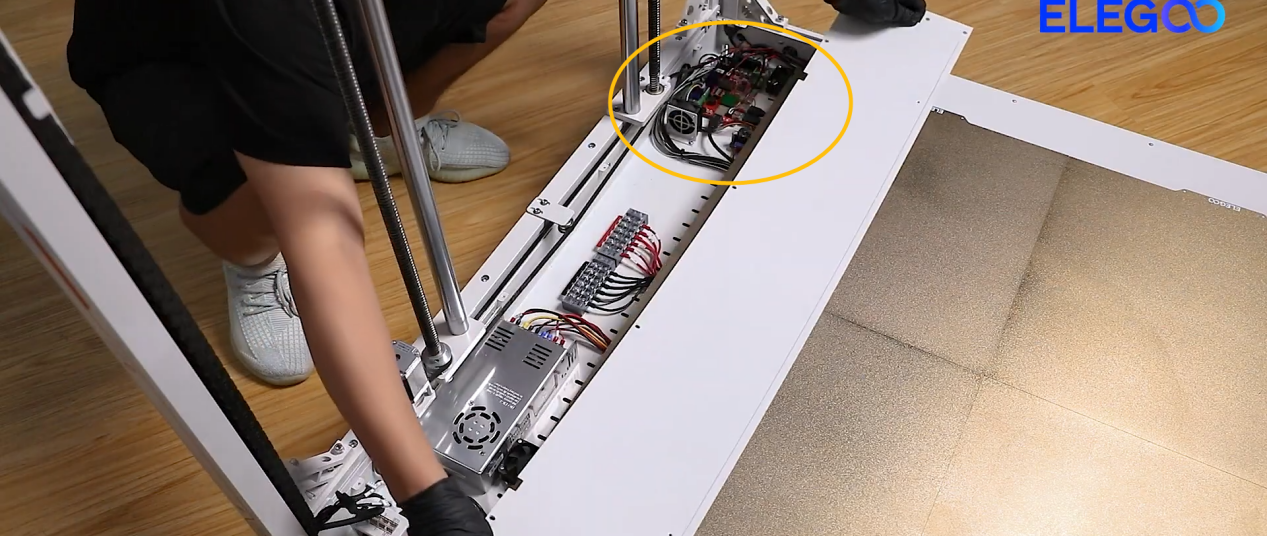

  4. Ubicá la motherboard debajo de la tapa.
  5. Volvé a conectar el cable del motor del eje X.

Paso 4: Reconectá el cable adaptador en la parte trasera de la placa adaptadora

Con la llave Allen de 2.0 mm, sacá los dos tornillos marcados y volvé a enchufar el cable adaptador del motor en la parte posterior de la placa adaptadora de la cámara.

Paso 5: Instalá una tobera en el ventilador de la motherboard

Descargá el archivo STL de la tobera (fd.stl) e imprimilo. Luego, instalá la tobera sobre el ventilador de refrigeración de la motherboard para optimizar la entrada de aire.

¿Todavía tenés problemas?

Si el problema persiste, comunicate con el equipo de soporte técnico de ELEGOO. Pasanos los resultados de estas pruebas para que nuestro equipo pueda analizar la situación y brindarte una solución según la información que nos des.

Galería de referencia

Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.

Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
