Si tu impresora no frena el cabezal al hacer el homing, este artículo te va a servir para identificar el problema. Seguí estos pasos para evitar que el nozzle se choque contra la base y verificar que el sensor funcione como corresponde.
Descripción del problema
Durante el proceso de homing, el extruder no deja de bajar, incluso cuando el nozzle ya entró en contacto con la lámina PEI y la cama caliente.
Causas posibles
Este error puede ocurrir por varios motivos: la lámina PEI no está bien puesta, el sensor de proximidad no está alineado con la cama caliente, el marco de la impresora no está estable, el valor del Z offset es incorrecto o el sensor de proximidad está dañado.
Pasos para la solución
Para hacer estas comprobaciones vas a necesitar una cinta métrica y una llave Allen de 2.0 mm.

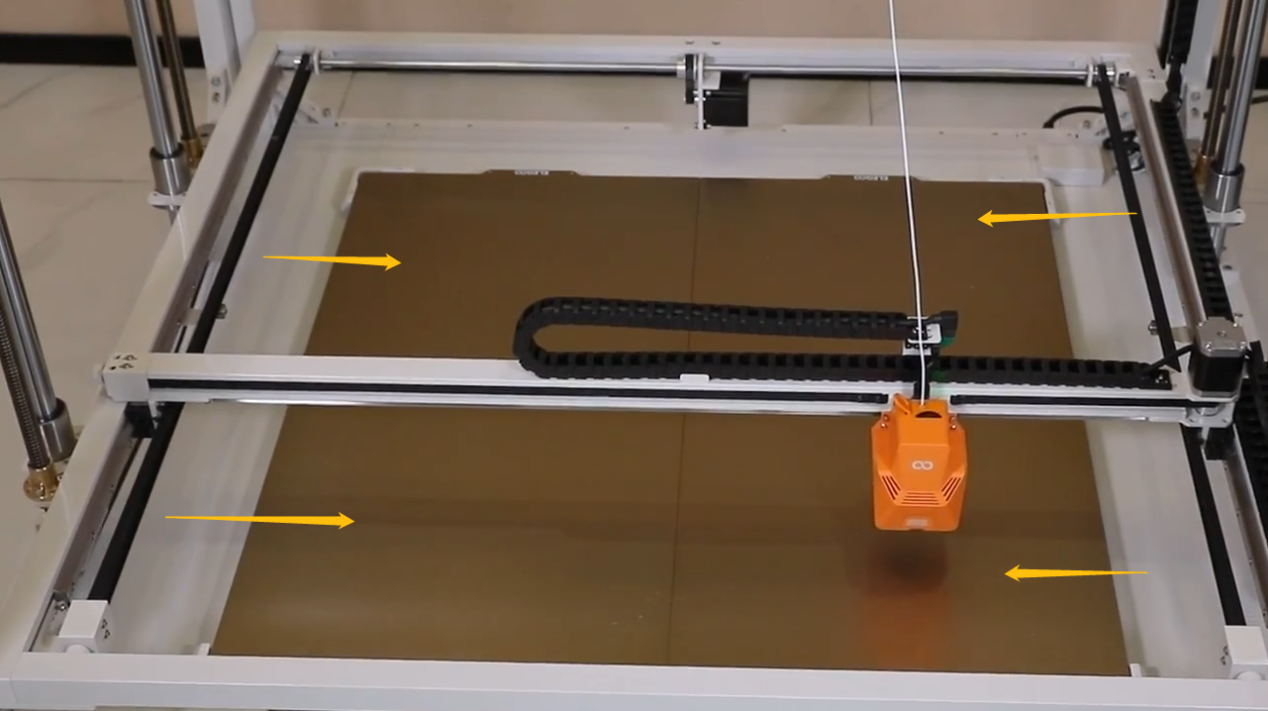

Paso 1: Instalá la lámina PEI correctamente sobre la cama caliente
Tené en cuenta que el sensor de proximidad solo detecta material metálico. Como la lámina PEI es de metal, el sensor la puede reconocer sin problemas. Antes de iniciar el proceso de homing (al empezar a imprimir o durante el uso), asegurate de apoyar bien la lámina PEI sobre la cama caliente.
Paso 2: Revisá si el sensor de proximidad está inclinado

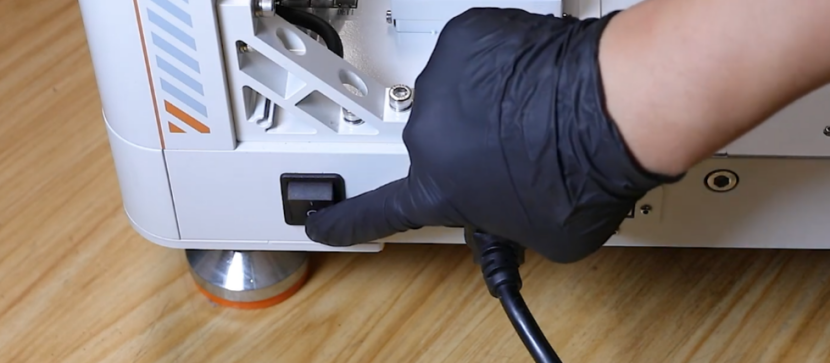

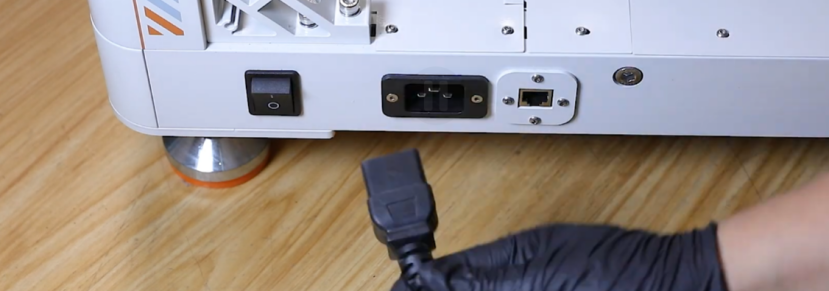

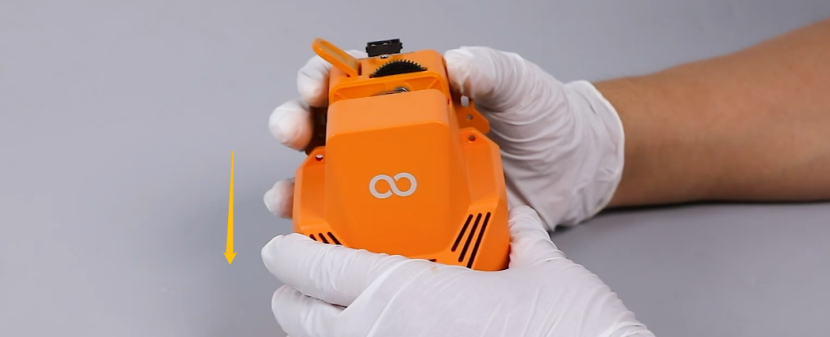

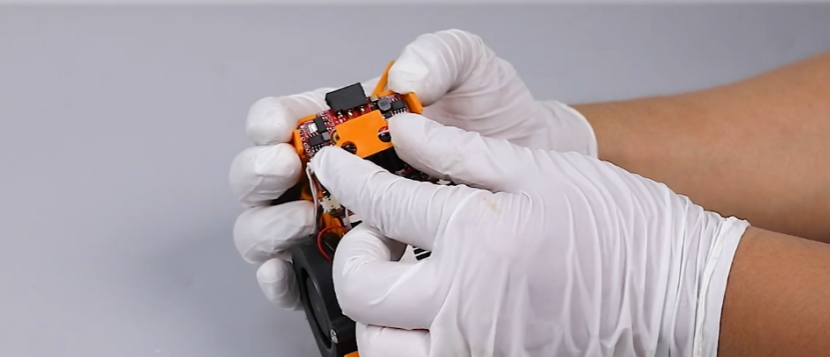

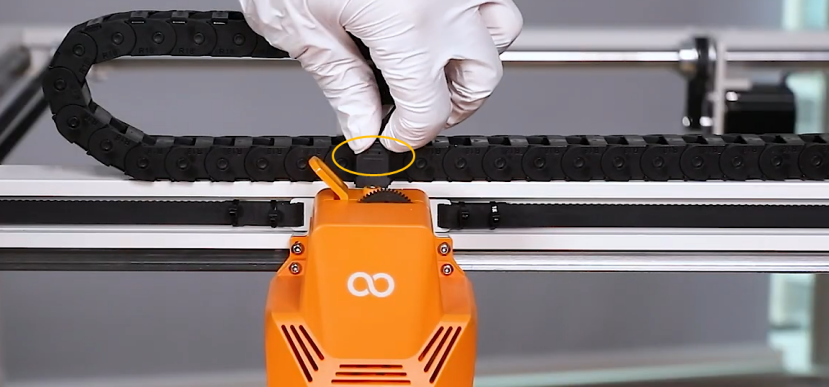

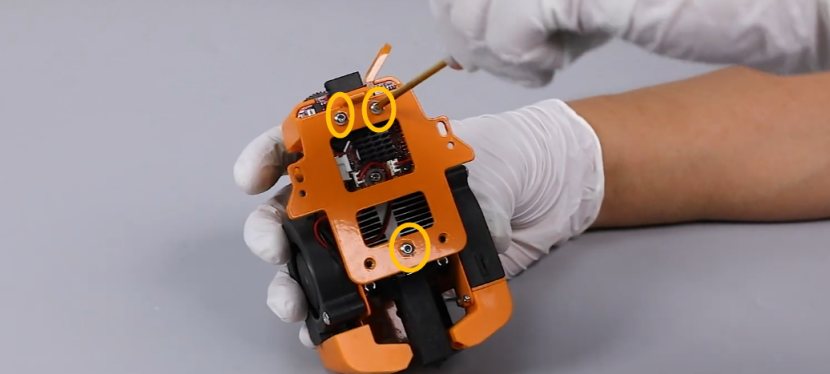

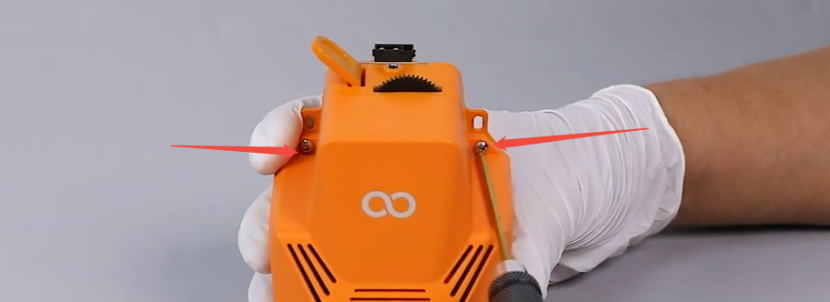

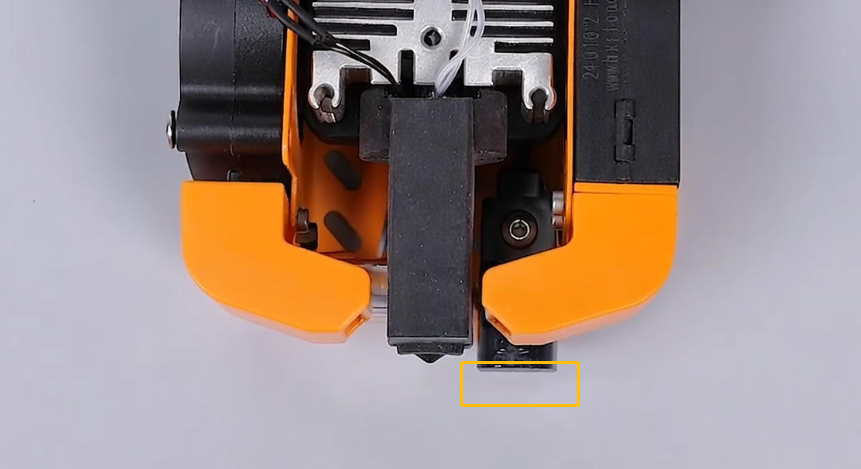

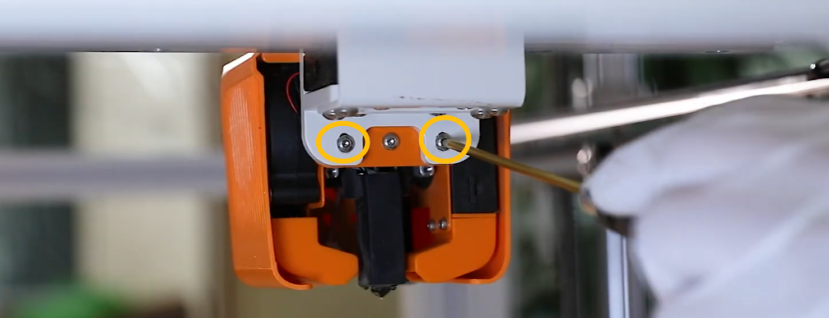

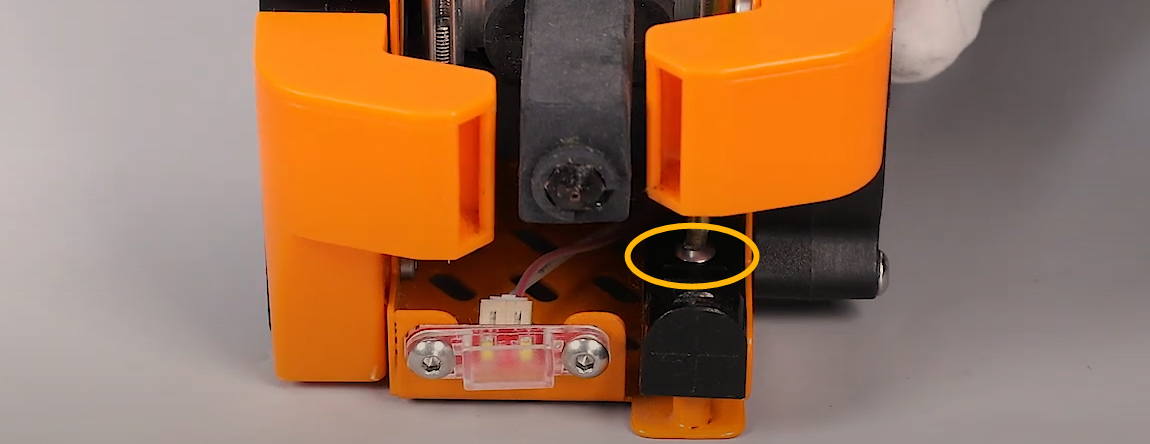

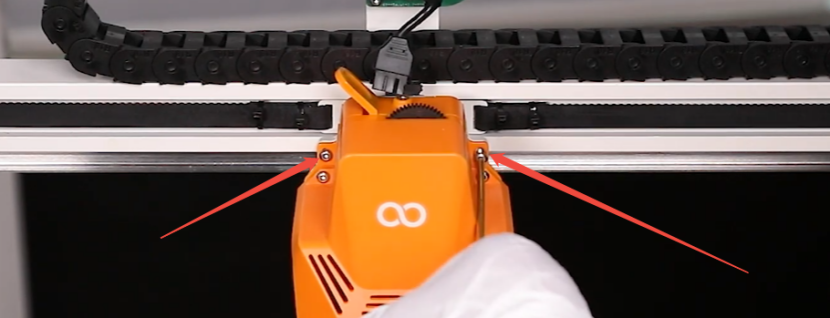

Apagá la impresora y desenchufá el cable de alimentación. Desconectá el cable adaptador del extruder y sacá los tornillos indicados en las instrucciones para retirar la tapa frontal y el soporte trasero. Una vez que accedas al interior, fijate si el tornillo que sujeta el sensor de proximidad está flojo o si el sensor está torcido. La superficie de detección del sensor tiene que estar perfectamente alineada con la lámina PEI. Al terminar, volvé a conectar el cable del sensor.
Paso 3: Verificá que el Z offset esté bien configurado
Para confirmar si el procedimiento de configuración y el valor del Z offset son correctos, podés consultar el video tutorial de la OrangeStorm Giga. Considerá que el valor varía en cada impresora, pero generalmente oscila entre -2 y -1. Si necesitás resetearlo, seleccioná Ajustes - Ajustes básicos - Restaurar valores de fábrica en la pantalla táctil y volvé a configurar el Z offset y la nivelación automática.
Paso 4: Comprobá que el marco esté bien instalado
Apagá el equipo y desenchufalo. Fijate si el marco está alineado con la lámina PEI. Si no podés verlo a simple vista, medí la distancia desde cada uno de los dos rodamientos del eje Z hasta su base para asegurarte de que sean idénticas. Si las distancias no coinciden, tirá de la correa del eje Z para nivelar la altura: el eje sube si tirás hacia la izquierda y baja si tirás hacia la derecha.
¿Seguís con problemas?
Hacer estas pruebas siguiendo las instrucciones no va a anular la garantía de tu impresora. Si después de completar todos los pasos el problema persiste, es una señal de que probablemente tengas que reemplazar el sensor de proximidad.
Galería de referencia
Fuente: Adaptado al español desde el wiki oficial Elegoo (licencia CC BY-SA). Revisión técnica por equipo Breva.
