Si tu OrangeStorm Giga muestra un error de comunicación con la unidad de control, generalmente se debe a un problema de conexión en el sistema CANbus o a componentes defectuosos. Seguí esta guía paso a paso para identificar y solucionar la falla de hardware rápidamente.
Descripción del problema

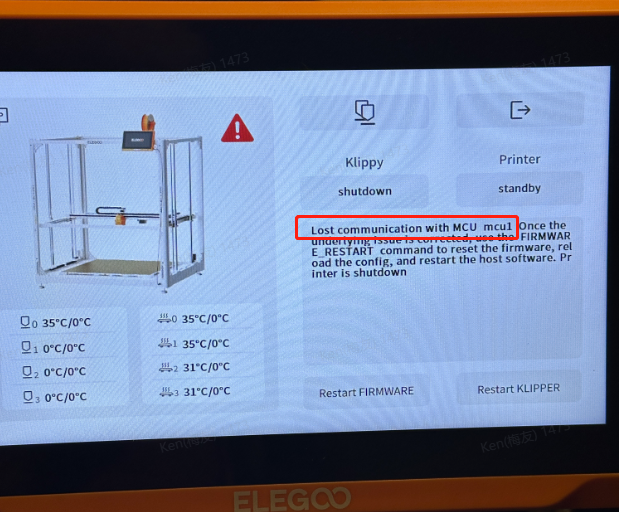

La pantalla táctil o Fluidd muestran el siguiente mensaje de error: "Lost communication with MCU mcu1". Una vez que soluciones el inconveniente de base, tenés que usar el comando FIRMWARE RESTART para resetear el firmware, recargar la configuración y reiniciar el software host. La impresora se apaga por seguridad.
Causas
Falso contacto en el CANbus, en la placa adaptadora del extruder, en la placa adaptadora de la cámara, etc. También puede deberse a que el CANbus, la placa del extruder u otros componentes estén dañados.
Pasos para la solución de problemas
Herramientas necesarias: Llave Allen de 2.0 mm.
1. Volvé a conectar el cable adaptador del nozzle

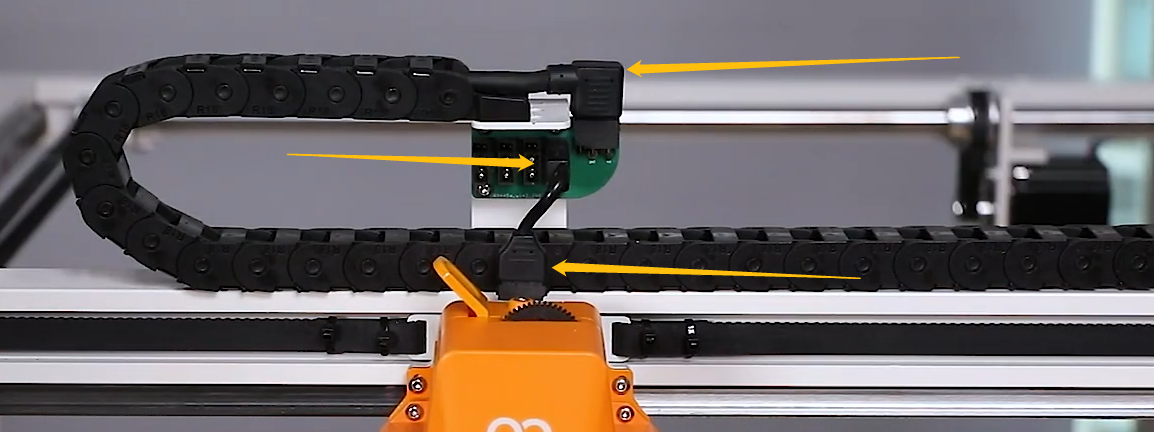

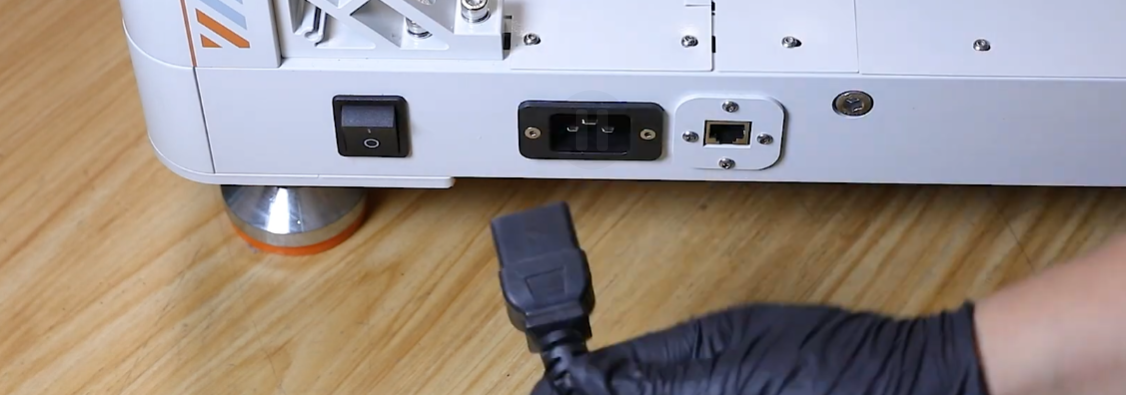

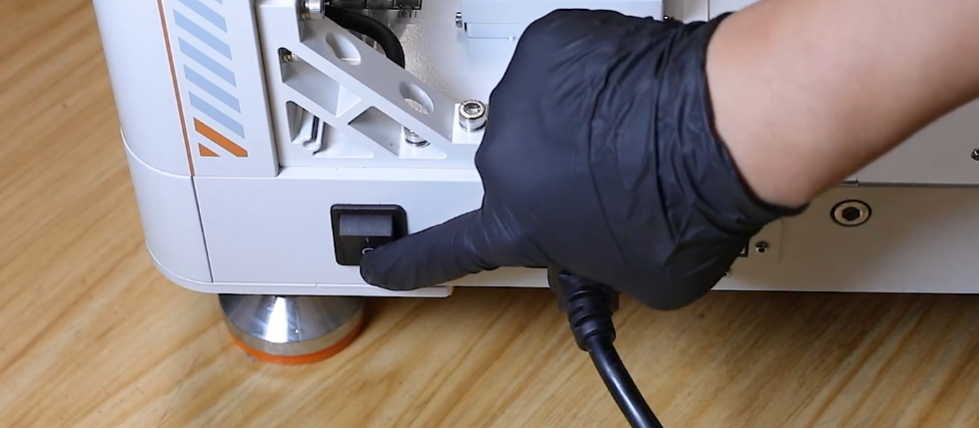

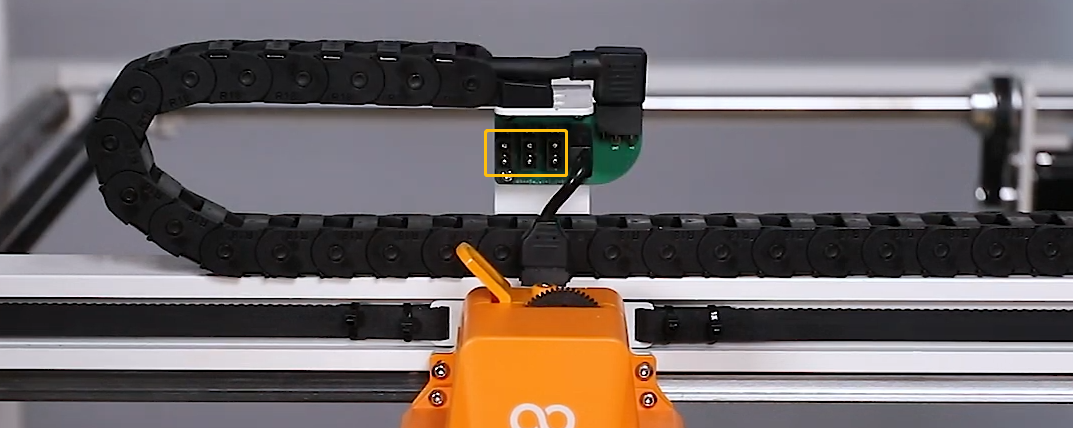

a. Apagá el interruptor (símbolo "〇") y desenchufá el cable de alimentación. b. Volvé a conectar los tres cables marcados en la imagen de abajo. c. Si el problema persiste, apagá la impresora y conectá el cable adaptador del extruder en otro puerto de la placa de expansión CAN. d. Prendé la impresora (símbolo "|") y verificá si el error desapareció. Si se solucionó, es necesario reemplazar la placa de expansión.
2. Volvé a conectar los cables del extruder

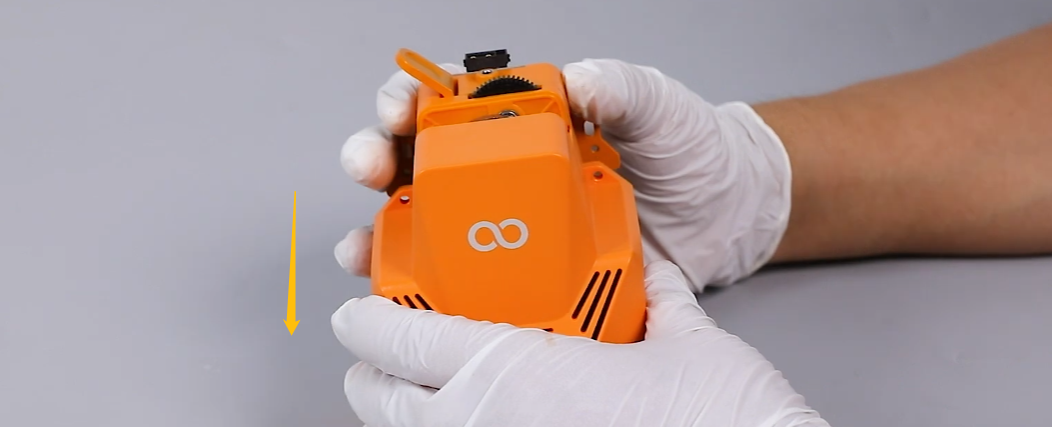

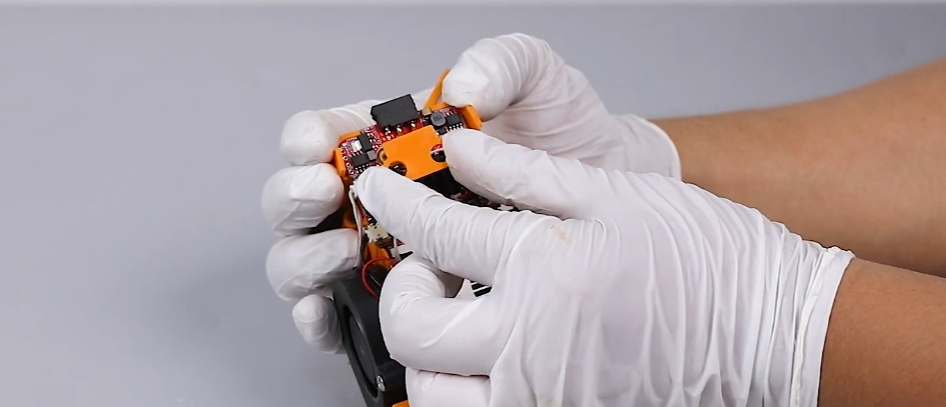

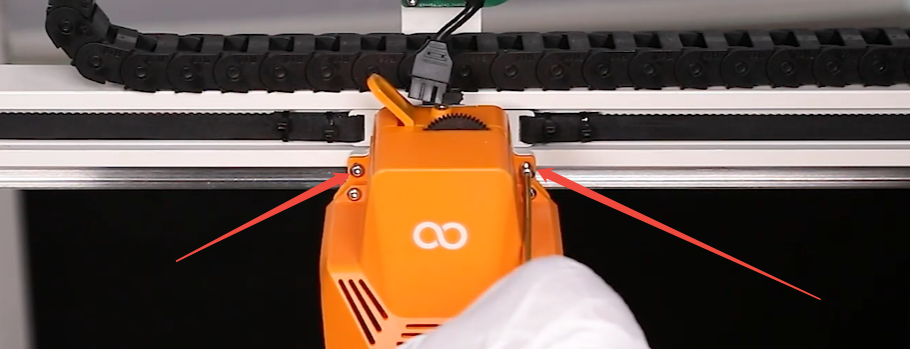

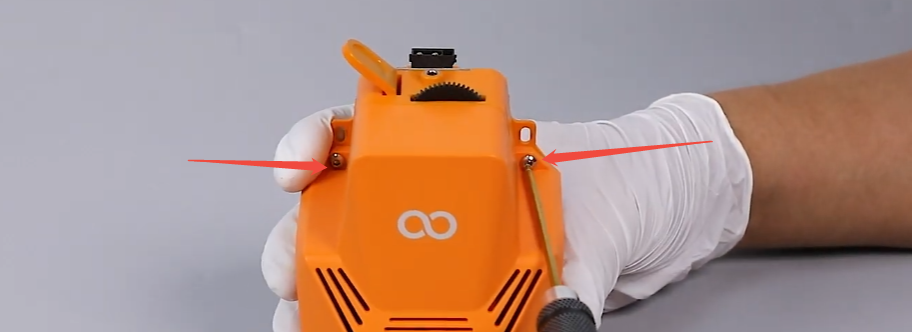

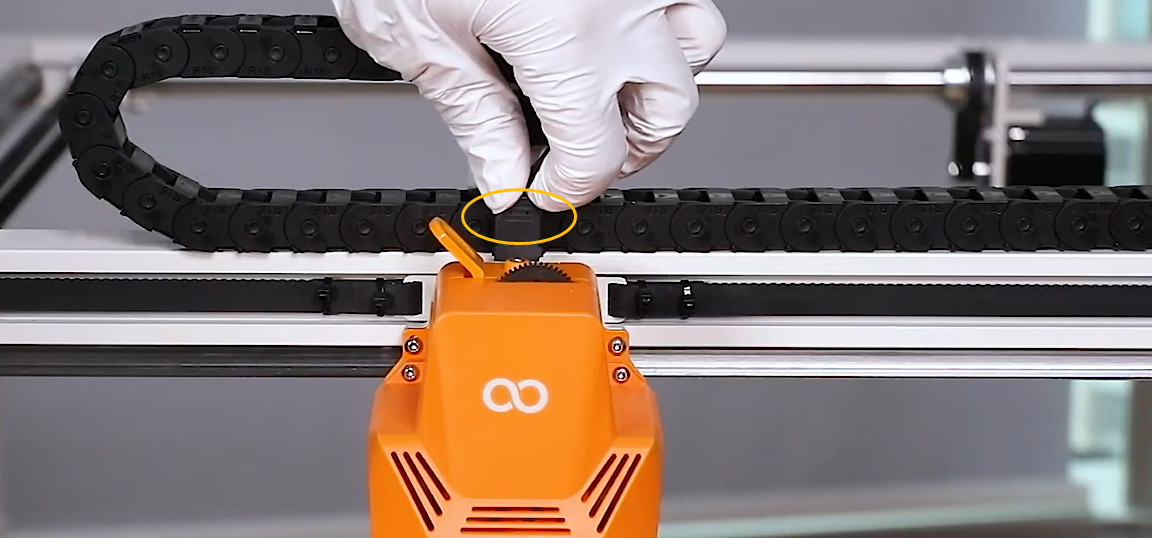

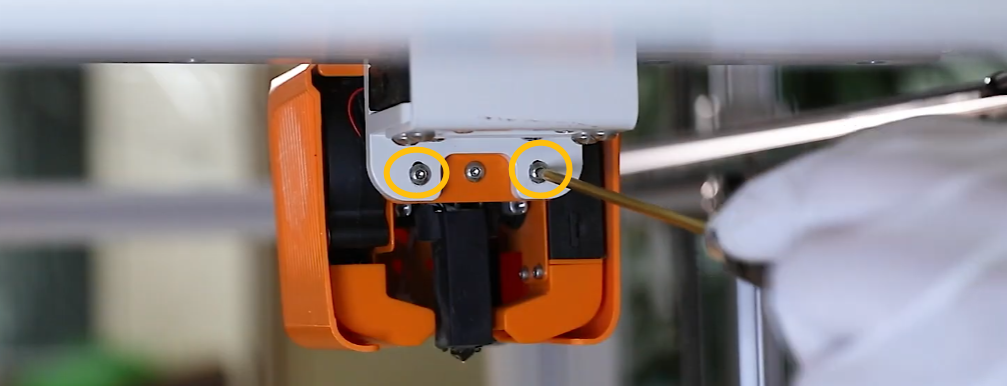

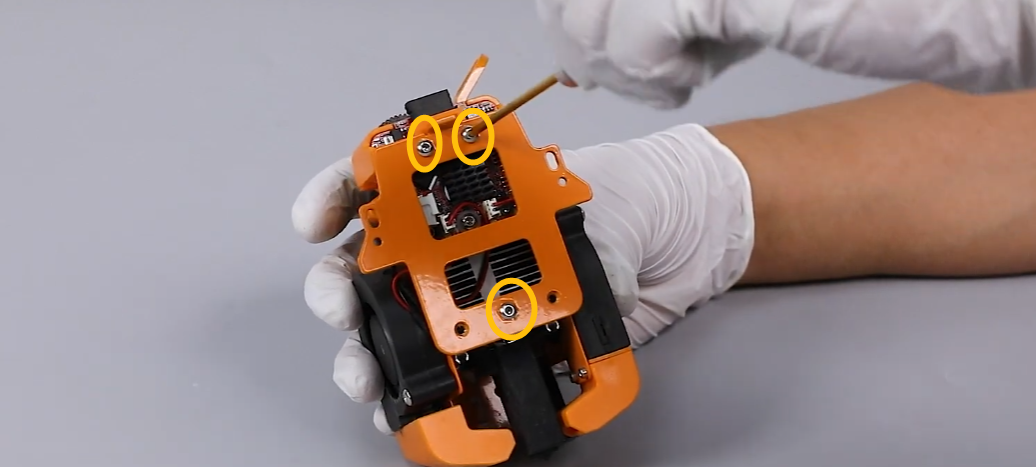

a. Desconectá el cable adaptador del extruder. b. Aflojá y sacá los dos tornillos marcados. c. Sostené el extruder para evitar que se caiga al retirar los tornillos. d. Aflojá y sacá los otros dos tornillos indicados. e. Retirá la tapa frontal del extruder. f. Sacá los tres tornillos marcados. g. Retirá la placa de presión. h. Volvé a conectar todos los cables que van al extruder.
3. Revisá el cable CANbus en el lado de la motherboard
a. Aflojá y sacá los tres tornillos marcados. b. Desconectá los cables señalados. c. Retirá la tapa de la motherboard. d. La motherboard se encuentra en el área marcada. e. Volvé a conectar el cable indicado.
4. Revisá el cable CANbus en la placa adaptadora de la cámara
a. La placa adaptadora de la cámara se ubica en el área marcada. b. Después de sacar los dos tornillos, da vuelta la placa. c. Volvé a conectar el cable marcado.
5. Conectá el extruder al cable CAN bus para probar
a. Apagá el interruptor y desenchufá el cable de alimentación. b. Desconectá el cable adaptador del extruder y el cable CAN bus. c. Retirá el extruder. d. Enchufá el cable CAN bus directamente al extruder. e. Prendé la impresora y verificá si el error persiste. Si desaparece, tenés que cambiar el cable adaptador del extruder y la placa de expansión CAN. Si el error sigue, continuá con el siguiente paso.
6. Conectá el extruder al CAN bus para realizar pruebas
a. Apagá y desenchufá la impresora. b. Conectá el extruder a la placa adaptadora de la cámara usando el cable adaptador del extruder. c. Colocá el extruder temporalmente dentro de la cámara, asegurándote de que el piso esté aislado (por ejemplo, con un cartón) para evitar cortocircuitos. d. Prendé la impresora. Si el error no aparece, indica que hay que cambiar el cable CAN bus y la placa de expansión CAN.
7. Prueba de conexión con el cable adaptador CAN bus
a. Apagá y desenchufá la máquina. b. Desconectá el cable CAN bus de la tapa trasera de la placa adaptadora de la cámara. c. Conectá el extruder con el cable adaptador del CAN bus. d. Prendé la impresora. Si el error persiste, indica que el cable CAN bus, el cable adaptador del extruder, la placa de expansión CAN y la placa adaptadora de la cámara deben ser reemplazados.
8. Conectá el extruder al puerto de la motherboard
a. Apagá la impresora y desenchufá el cable de alimentación. Desconectá el...
